Командные пилотажно-навигационные системы
Общие сведения. Командные пилотажно-навигационные системы (ПНС) с помощью
вычислительного устройства обеспечивают логическую и математическую обработку
сигналов нескольких датчиков (систем) и формирование результирующего командного
сигнала, выдаваемого на показывающий прибор (НКП, КПП, НПП, ПП). Техника пилотирования
по таким приборам, называемым командными, заключается в том, что отклоняя рукоятку
управления пропорционально отклонению командных стрелок, держать эти стрелки
вблизи центрального индекса в пределах кружка, окаймляющего индекс.
Основными типами ПНС являются: "Путь-4" ("Путь-4М", "Путь-4МПА"), "Привод" ("Привод-АН", "Привод-В, "Привод-С", "Привод-ЕК", "Привод-АНД" и др.).

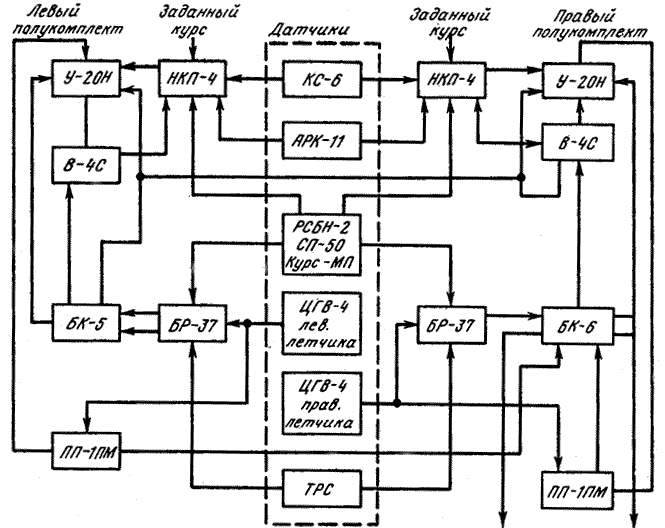

Структурная
схема пилотажно-навигационной системы типа Путь-4 МПА:
У-20Н - усилитель; В-4С - вычислитель; БК-5 - блок коммутации; НКП-4 - навитационно-курсовой
прибор; БР-37 - блок реле; КС-6 - курсовая система; АРК-11 - автоматический
радиокомпас; РСБН-2 - радиосистема ближней навигации и посадки; СП-50 - система
посадки; Курс-МП - бортовое оборудование системы посадки; ЦГВ-4 - центральная
гировертикаль; ТРС - тумблер развода стрелок; ПП-1ПМ - пилотажный прибор
Выполняемые функции: полет по маршруту, привод к аэродрому, полет на заданной
высоте и по заданному курсу, пробивание облачности (для ПНС "Привод"),
заход на посадку без автоматического (для ПНС типа "Путь") и с автоматическим
захватом глиссады (для ПНС "Привод"), построение коробочки и др.
Датчики сигналов для ПНС: КС-6, ЦГВ-1, АГД-1, АРК-11, РСБН-2С.
Совместно с ПНС работают: СП-50, маяки системы VOR/ILS, НИ-50БМ, АП-28, АП-15,
НВУ, "Свод" и др.
Индикация параметров положения и движения ЛА на указателях ПНС. На комбинированных указателях типа КПП, НПП, ПП, НКП, ПКП обеспечивают индикацию крена g команды по крену dэ, тангажа n, команды по тангажу dв отклонения от глиссады x, курса y, заданного курса yа, курсового угла радиостанции gКУР, отклонения от заданной линии пути e, отклонения от заданного курса Dyз, пеленга радиостанции gМП, скольжения b и др. Кроме того, ПОС обеспечивает выдачу информации о неисправности системы и датчиков сигналов.
|
