   ACH-47 Armed Chinook

Разработчик: Boeing Vertol
Страна: США
Первый полет: 1965
Тип: Ударно-транспортный вертолет
  ЛТХ     Доп. информация



ACH-47 Armed/Armoured Chinook - ударно-транспортный вертолет, разработанный американской фирмой Boeing-Vertol. В конце 1965 году был впервые показана ударная версия многоцелевого транспортного вертолета CH-47 Chinook. Значительная  грузоподъемность вертолета позволила разместить на нем мощное вооружение и броню для защиты экипажа и жизненно важных частей вертолета.

Вооружение вертолета состояло из смонтированного в носовой части вращающейся турели с 40-мм автоматическим гранатометом М-5, управляемым вторым пилотом, а так же установленного на пилонах неподвижных направленных вперед 20-мм пушек и/или пусковых установок с девятнадцатью 70-мм неуправляемыми ракетами или 7.62-мм пулеметами системы Gatling. Так же по бокам вертолета находились четыре подвижные турели с 7.62-мм или 12.7-мм пулеметами и одной такой же турелью в хвостовой частью. Бронирование вертолета было выполнено стальным листом. Было изготовлено четыре вертолета которые использовавшихся во время войны во Вьетнаме для поддержки сил специального назначения.










 ЛТХ:
Модификация   ACH-47
Диаметр главного винта, м   18.59
Диаметр хвостового винта, м   18.59
Длина,м   15.54
Высота ,м   5.77
Масса, кг
  пустого   10151
  максимальная взлетная   22680
Внутренние топливо, л   3899
Тип двигателя   2 ГТД Textron Lycoming T55-L-712
Мощность, кВт
  при взлете   2 х 2796
  при полете   2 х 2237
Максимальная скорость, км/ч   298
Крейсерская скорость, км/ч   256
Практическая дальность, км   2026
Скороподъемность, м/мин   669
Практический потолок, м   6735
Статический потолок, м   3215
Экипаж, чел   2
Вооружение:   одна 40-мм гранатомет М-5
  две 20-мм пушки, 2 ПУ 19х70-мм НУРили
  2 неподвижных 7.62-мм пулемета
  5 подвижных 7.62-мм(12.7-мм) пулемета


 Доп. информация :


 Фотографии:

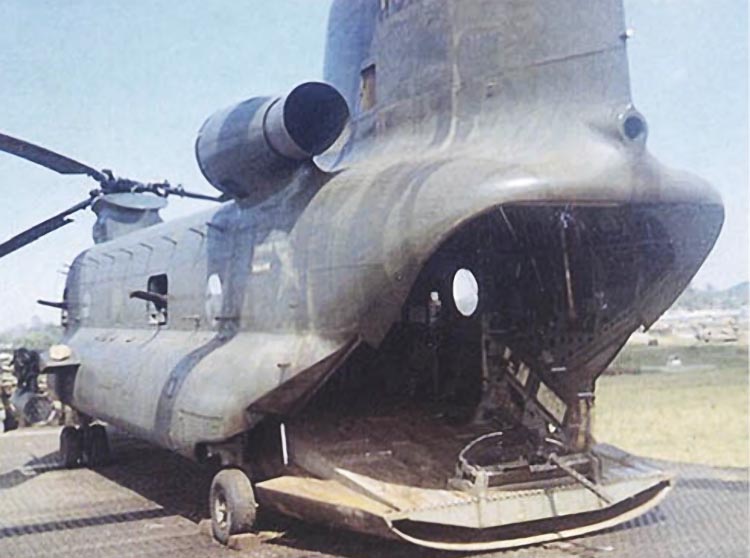

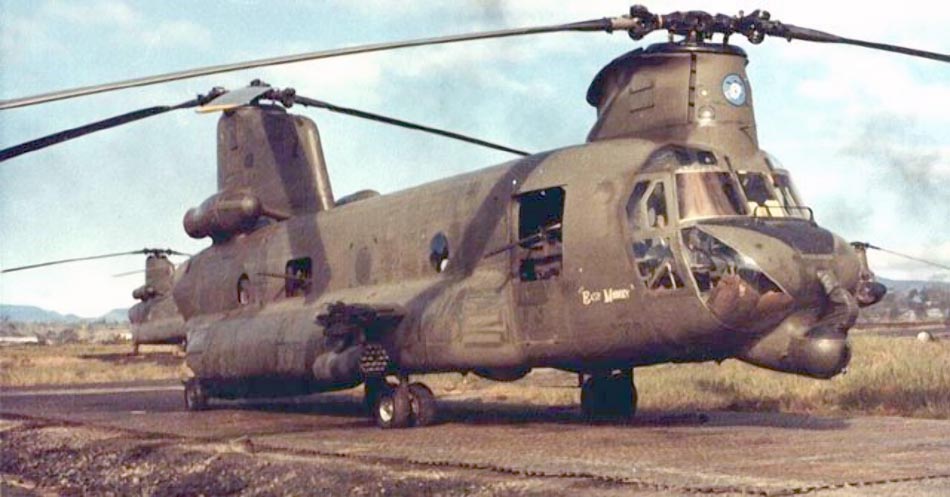

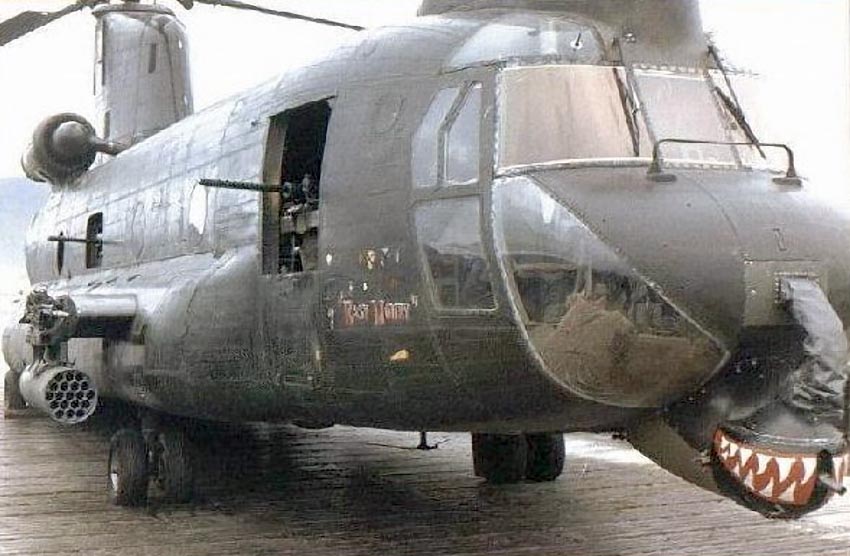

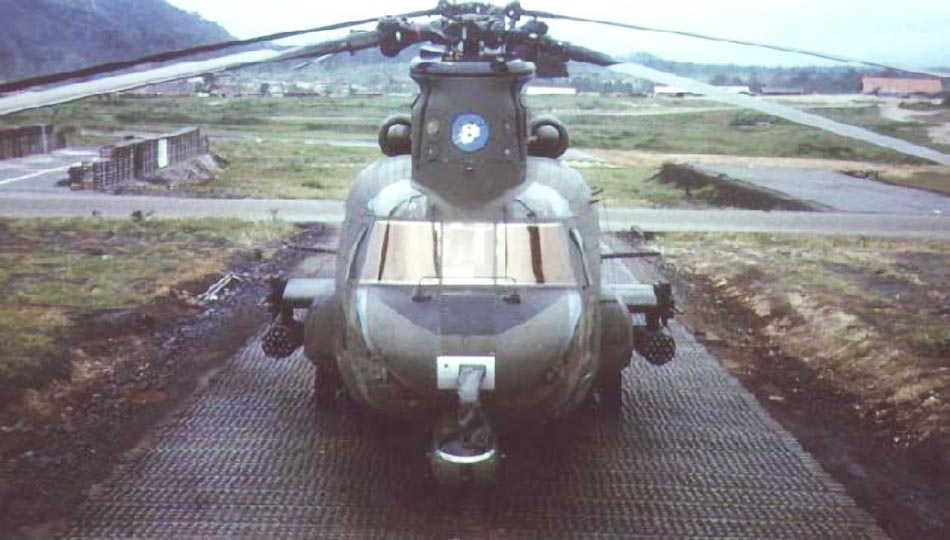

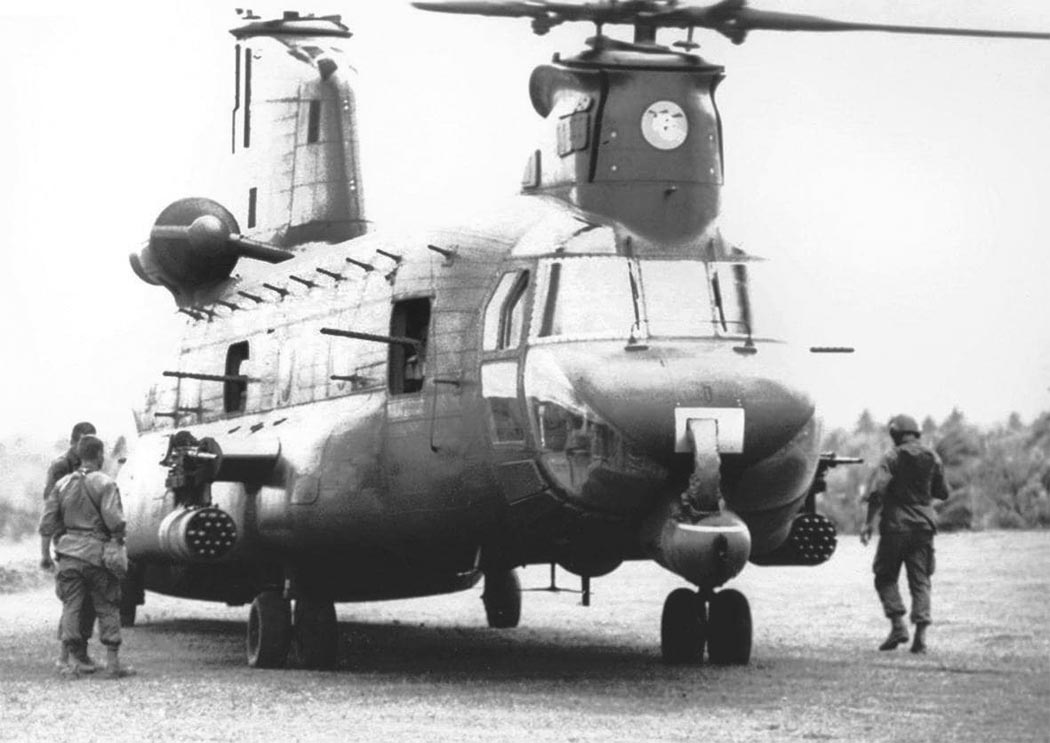

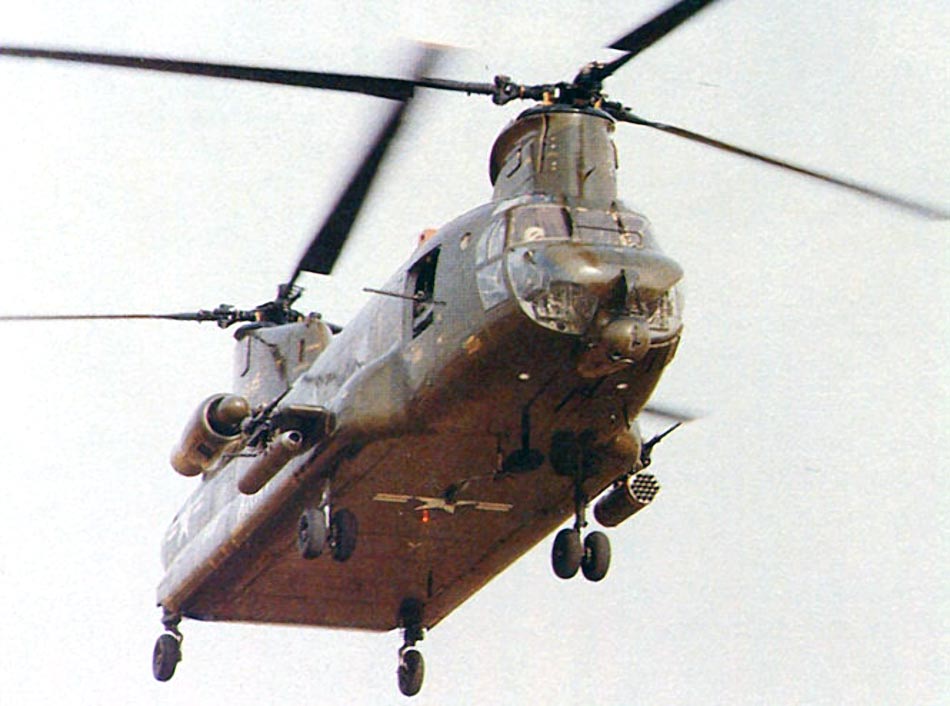

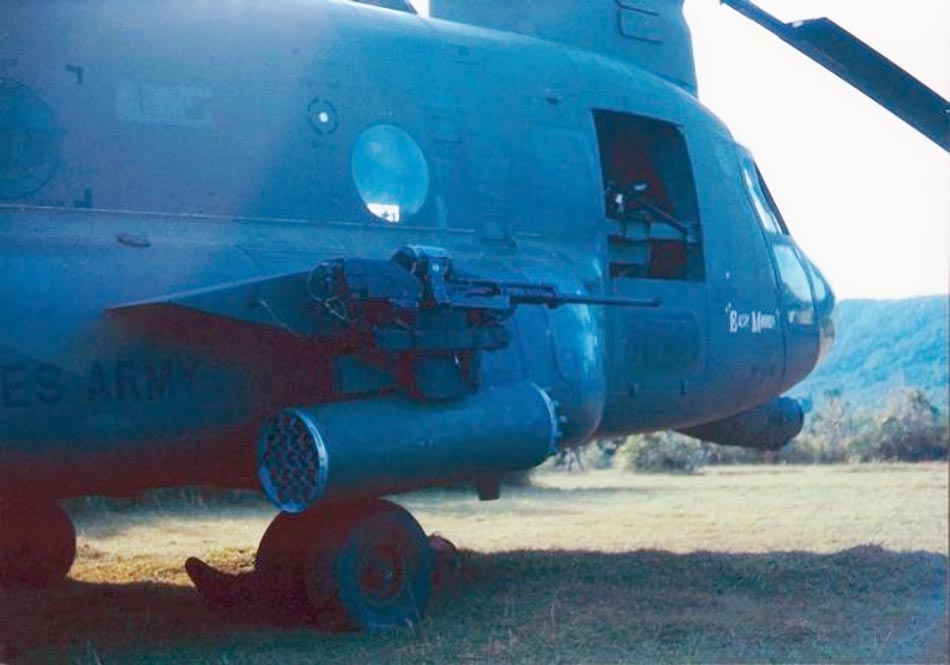

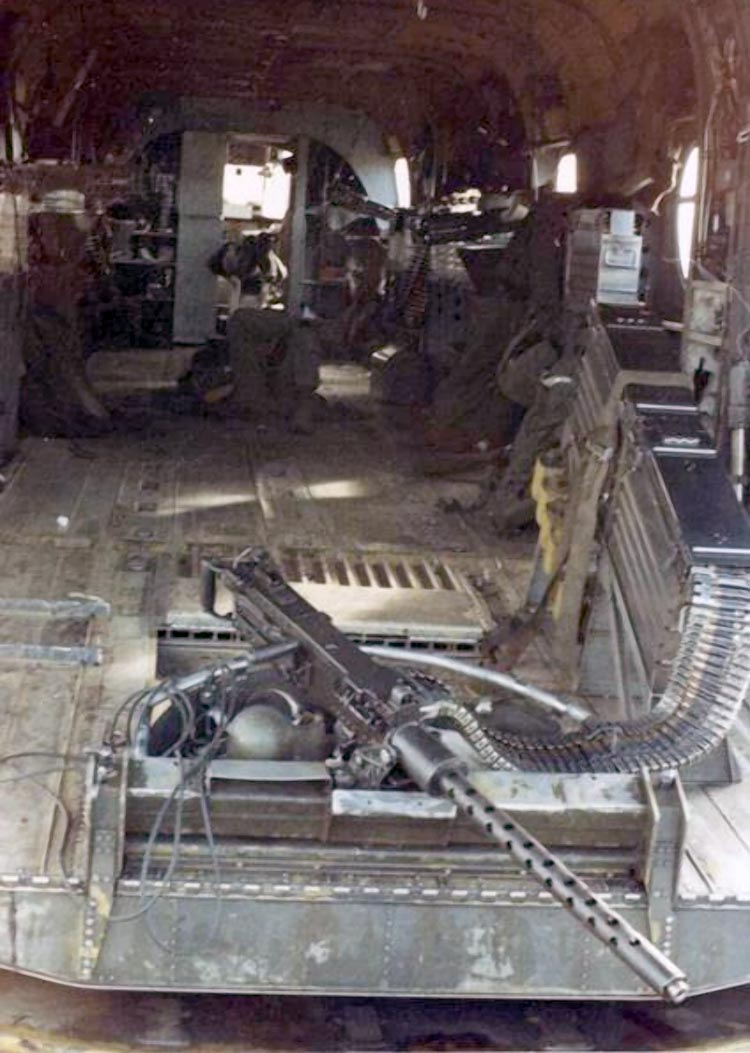

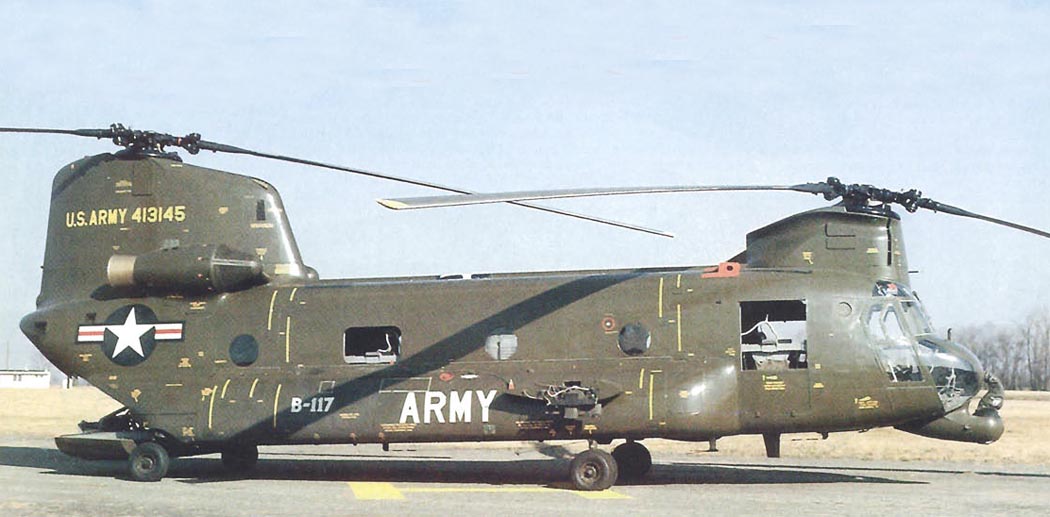

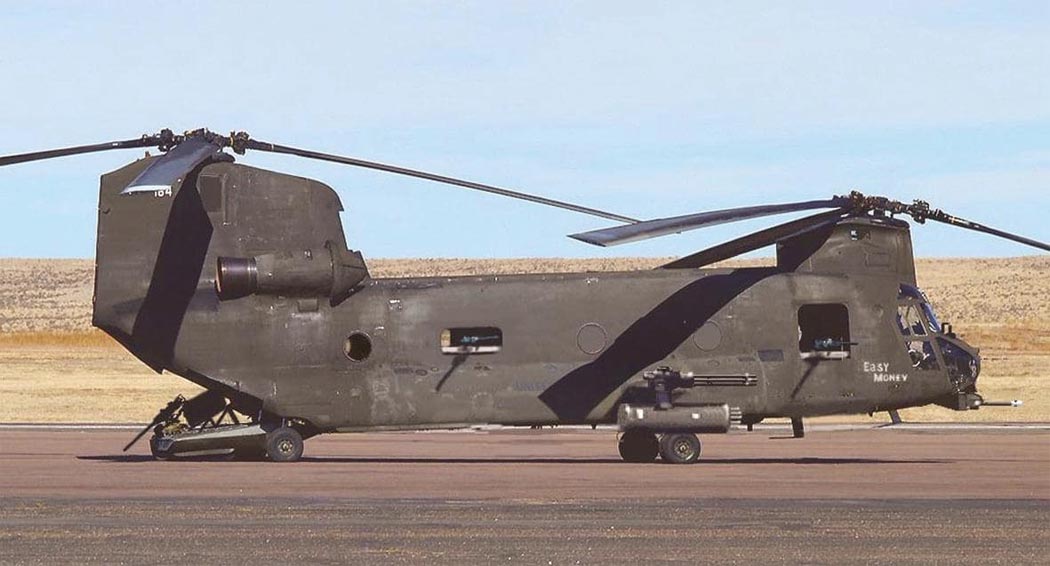

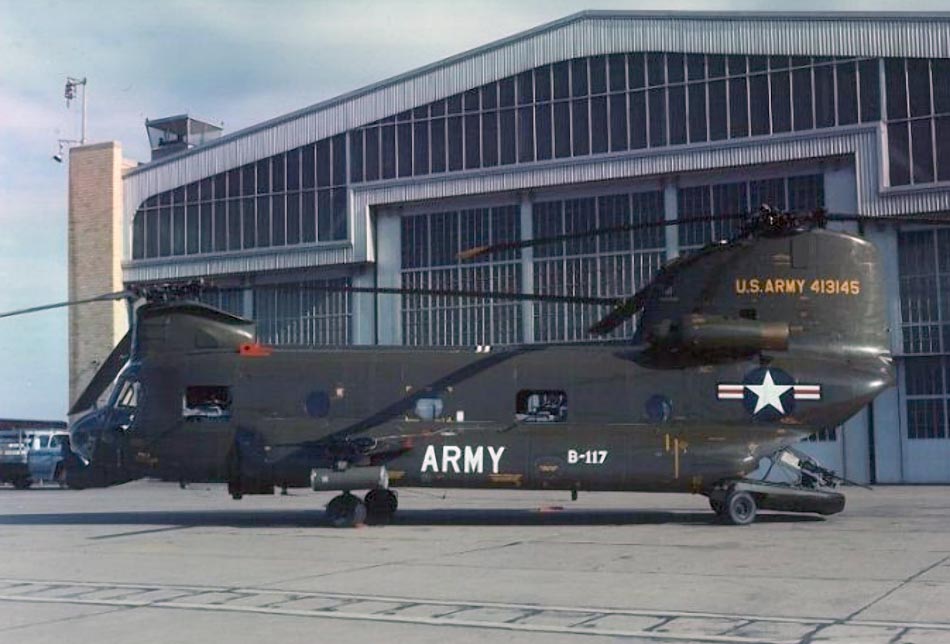

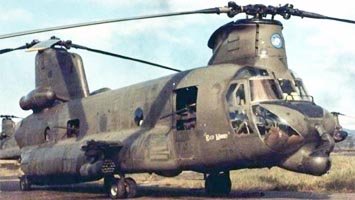

 ACH-47

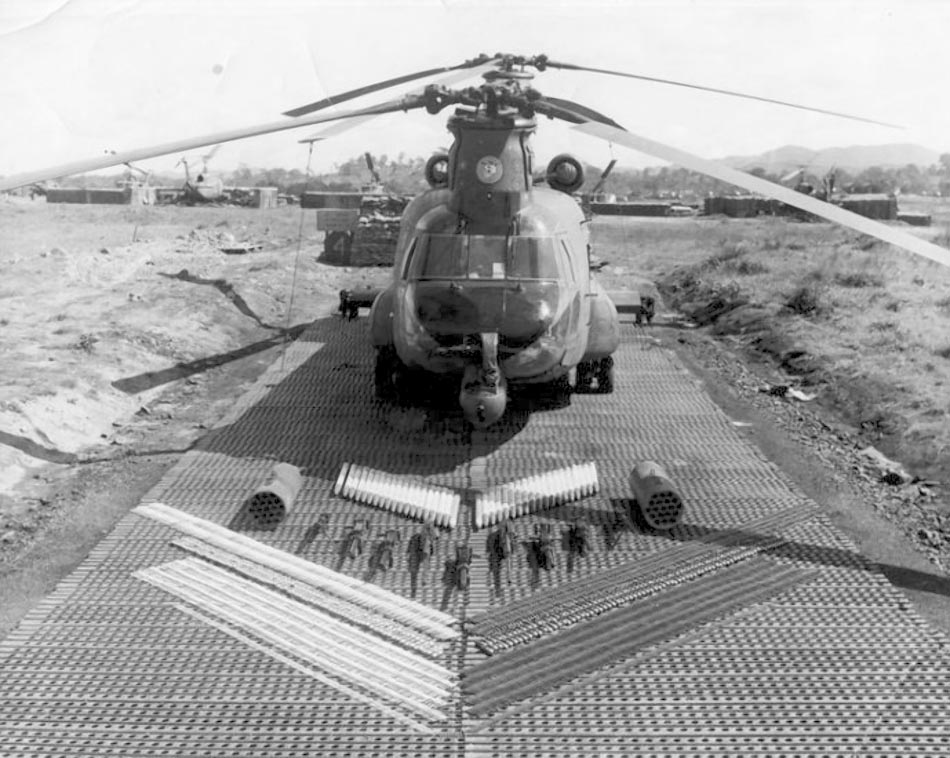

  ACH-47 и его арсенал
 ACH-47
 ACH-47
 ACH-47
 ACH-47
 ACH-47
 ACH-47
 ACH-47
 ACH-47
 ACH-47
 ACH-47

 Схемы:

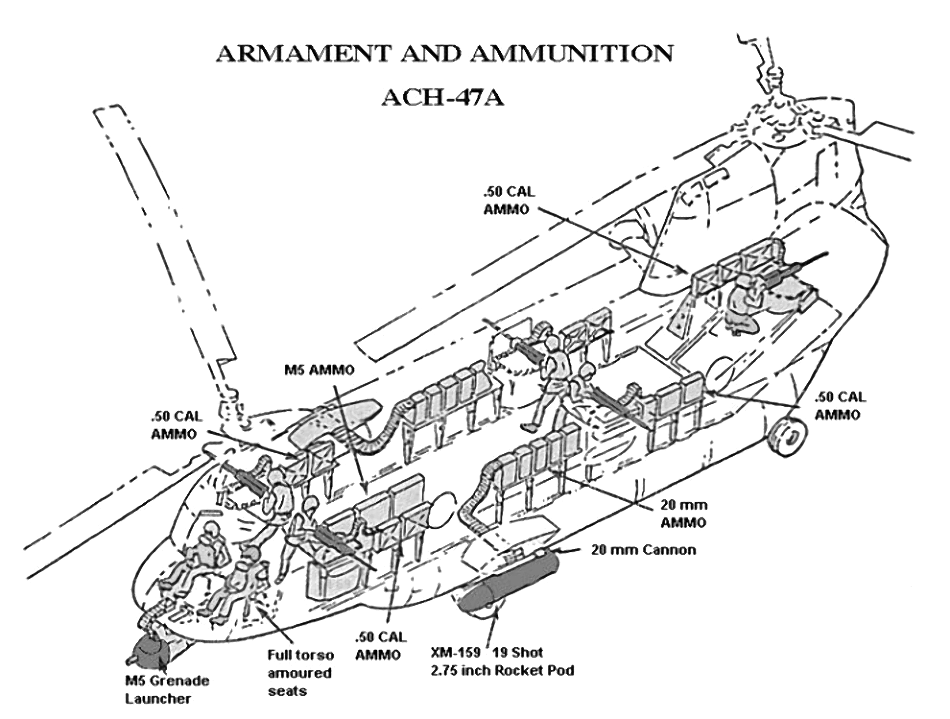

 Схема вооружения

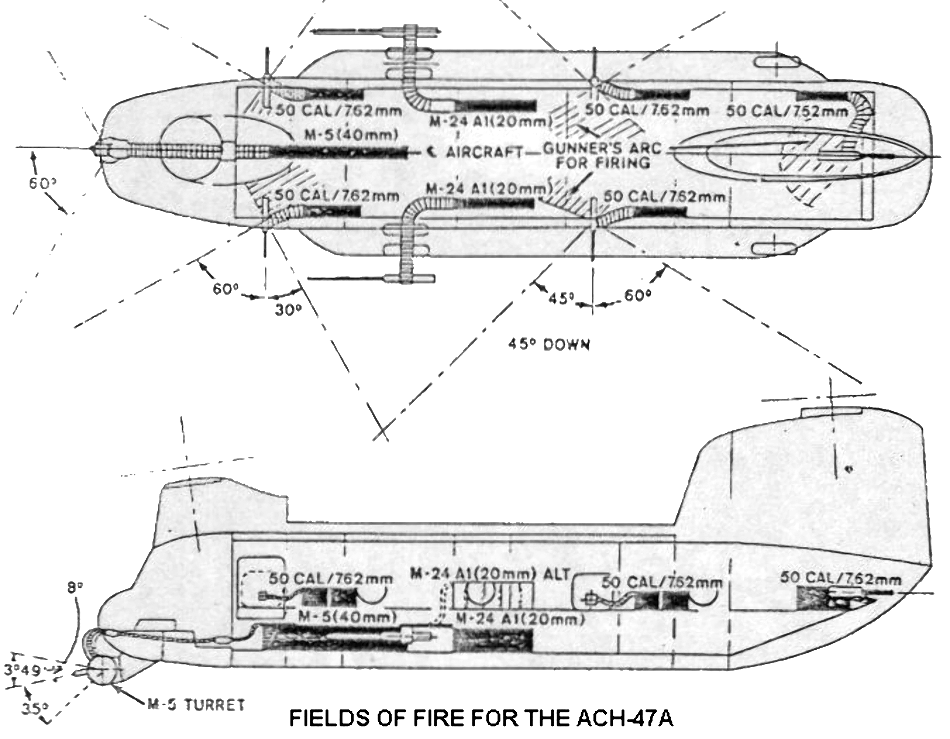

 Сектора обстрела

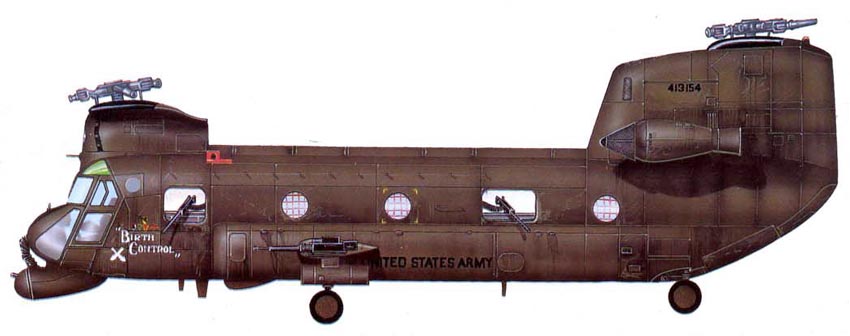

 Варианты окраски:

 ACH-47







Список источников:

Максим Старостин. Все вертолеты Мира. Boeing-Vertol ACH-47 "Armed/Armoured Chinook
Greg Blaschke. Army Helicopters. The CH-47 Chinook
Vietnam War Aircraft. ACH-47 Chinook
Chinook-helicopter.com. Guns A Go-Go
Militaria XX wieku 2005-05. Piotr Taras. Latajace fortece Wietnamu
