   AH-1G Huey Cobra

Разработчик: Bell
Страна: США
Первый полет: 1965
Тип: Многоцелевой ударный вертолет
  ЛТХ     Доп. информация



Эффективное использование вертолетов в Корее породило во всем мире настоящий вертолетный бум. Изменились и взгляды военных на роль винтокрылых машин в вооруженных силах. Количество закупаемых вертолетов резко возросло, но область их применения почти не изменилась: транспортировка солдат и грузов, поисково-спасательные операции и эвакуация раненых. С учетом опыта войны в Корее, опираясь на конструкцию удачной машины "модель 47", на фирме "Белл" разработали UH-1 - знаменитый "Хью", которому суждено было стать "отцом" первого в мире специализированного вертолета-штурмовика. Вооруженная модель "Хью" - UH-1C получилась довольно удачной. Но все-таки это была переделка транспортной машины. Летчик имел ограниченный обзор, грузовая кабина была явно лишней, да и летные характеристики оставляли желать лучшего. Фирма на свой страх и риск, без поддержки военных начала разработку специализированного боевого вертолета. Компонуя принципиально новый вертолет, разработчики, что называется, попали в яблочко. Два члена экипажа располагались тандемом, стрелок - на переднем сиденье, летчик - на заднем. Узкий фюзеляж со стрелковым вооружением в передней части, крыло небольшого размаха, - все эти технические решения на долгие годы определили облик боевых вертолетов во многих странах. Лишь появление российского Ка-50 видоизменило внешний вид боевого вертолета.

Для экономии времени при разработке демонстрационного образца использовались динамические системы вертолета "Белл" 47. Модель 207 "Сиукс Скаут" проходила совместные с армией США летные испытания в Форт-Беннинге в апреле 1963-го. Испытания прошли успешно, хотя военные отметили слабость вооружения (2x7,62 мм пулемета на подвижной турели) и необходимость замены поршневого двигателя газотурбинным. Испытания "Сиукс Скаута" подтолкнули армию США к объявлению конкурса на разработку усовершенствованной системы огневой поддержки AAFSS. Фаворитом этой программы стал винтокрыл фирмы "Локхид" YAH-56 "Шайен". А пока шли научно-исследовательские и опытно-конструкторские работы по "Шайену", задачи по огневой поддержке сухопутных войск возложили на вооруженный "Хью" - UH-1С. Умные головы из фирмы "Белл" позволили усомниться в правильности такого решения. "Шайен" был очень сложным изделием с большой степенью технического риска, и на скорое поступление его в войска рассчитывать не приходилось, а UH-1C и по огневой мощи, и по летным характеристикам явно не дотягивал до полноценного боевого вертолета. Напрашивался вывод: делать промежуточный вариант, максимально используя хорошо отработанные узлы и системы "Хью". Жизнь показала правильность такого подхода. Первые прикидки по "промежуточному" боевому вертолету были готовы в августе 1963-го. В этом же месяце начались боевые действия во Вьетнаме. В джунглях развернулась настоящая вертолетная война. Основную нагрузку несли различные модификации "Хью". Вертолеты высаживали десанты, вели разведку, перевозили грузы, поддерживали огнем войска. Тут-то и проявились недостатки UH-1C как платформы для размещения оружия. В Пентагоне выводы сделали быстро, и в декабре 1964-го с фирмой "Белл" был заключен контракт на разработку в течение шести месяцев боевого вертолета с массой пустого 3270 кг и максимальной скоростью 370 км/ч.

От начала разработки до выкатки первого опытного вертолета прошло шесть месяцев, как и оговаривалось контрактом с армией США. В сентябре шеф-пилот фирмы "Белл" Билл Куинлэн впервые поднял вертолет в воздух, получивший обозначение UH-1H - очередная модификация "Хью". Но вскоре командование армии США выделило новый класс вертолетов - ударные (attack), и UH-1H согласно этой классификации стал именоваться AH-1G (Attac Helicopter - 1 Gunship), а неофициально - "Хью Кобра". Столь короткий срок разработки "Кобры" объясняется максимально возможным использованием проверенных конструкторских решений хорошо освоенного UH-1. Внешне AH-1G радикально отличается от своего прародителя UH-1B. Тем не менее, сохранились двигательная установка, трансмиссия и хвостовая балка. Минимальные изменения претерпел несущий винт (НВ): на концевых частях лопастей применили более скоростные профили и убрали стабилизирующие стержни, характерные для ранних моделей белловских вертолетов. Сама же конструкция полужесткого двухлопастного винта, имеющего втулку с общим горизонтальным и осевыми шарнирами типа "дверная петля", не изменилась. Зато переднюю часть фюзеляжа спроектировали заново. При ее разработке в полной мере учли опыт создания "Уорриера" и "Сиукс Скаута". Стрелка и летчика расположили друг за другом в узкой кабине с прекрасным обзором. В результате ширину фюзеляжа довели до 90 см. Снижение лобового сопротивления позволило при том же двигателе, что и у "Хью", увеличить максимальную скорость, хотя масса пустого вертолета возросла.

По замыслу конструкторов, управлять вертолетом могли и летчик, и стрелок. Такое решение породило определенные проблемы, поскольку в передней кабине основное место занимали прицел и органы управления вооружением. Пришлось центральный рычаг циклического шага заменить на расположенную справа короткую боковую рукоятку. На опытном и первых серийных вертолетах использовались прицелы на пантографах, затем их места в центре кабины занял громоздкий гиростабилизированный монокулярный оптический прицел. В ходе переучивания летчики быстро осваивались с боковой рукояткой и особых неудобств не испытывали, тем более, что управлять вертолетом из передней кабины случалось нечасто. Система управления - необратимая бустерная, с двукратным резервированием. В средней части фюзеляжа установлено крыло малого удлинения, разгружающие НВ с узлами подвески сменного вооружения. На опытной "Кобре" имелось убираемое лыжное шасси (случай чрезвычайно редкий, если не единственный, в истории вертолетостроения).

Летные испытания "Кобры" показали, что уборка шасси лишь незначительно улучшает летные характеристики, зато усложняет и утяжеляет машину. На последующих "Кобрах" устанавливалось неубираемое лыжное шасси, как у "Хью". Турбовальный двигатель "Лайкоминг" T53-L13 развивал мощность 1400 л.с., но ее полностью передать на НВ было невозможно, поскольку трансмиссия обеспечивала передачу только 1100 л.с. Для уменьшения инфракрасного излучения сопло заключили в кожух, в котором воздух смешивался с выхлопными газами. На входе воздухозаборников двигателя установили фильтры твердых частиц. Основным, штатным вооружением опытной "Кобры" был шестиствольный пулемет "Миниган" винтовочного калибра на подфюзеляжной турели. Размещение стрелковой точки было удачным, а вот с точки зрения веса секундного залпа это был шаг назад по сравнению с UH-1C, который в боевой конфигурации вооружался двумя пулеметами (в том числе и крупнокалиберными) и одним 40-мм автоматическим гранатометом. Правда, стрелковая точка AH-1 имела большие углы обстрела, но одного пулемета было явно недостаточно. Опираясь на турель ТАТ-102А, установленную на опытном вертолете, фирма начала разработку унифицированной турели ХМ-28 в трех вариантах: с двумя шестиствольными 7,62-мм пулеметами, с двумя 40-мм автоматическими гранатометами и комбинированную с шестиствольным пулеметом и 40-мм гранатометом. Боезапас составлял 4000 патронов к каждому пулемету и 321 гранату. Углы обстрела турели были 230 град, по азимуту и от +21 град, до -50 град, по углу места. Электронная система вычисляла углы прицеливания с поправкой на параллакс и автоматически отслеживала перемещение вертолета относительно цели.

"Хью Кобра" создавалась применительно к действиям в Юго-Восточной Азии. Вооруженные силы государств этого региона имели довольно незначительное количество бронетехники, поэтому создатели вертолета не стали особо мудрить с подвесным вооружением, да и время поджимало: новую машину с нетерпением ждали во Вьетнаме. На опытном вертолете, на крыле было всего два узла подвески, на серийных машинах - четыре. Подвесное вооружение включало блоки НАР двух типов, контейнеры ХМ-18 с 7,62-мм пулеметами и с автоматическими 40-мм гранатометами ХМ-13 (в каждом контейнере по одному гранатомету с боезапасом 300 гранат), кассеты с минами ХМ-3, дымовые авиационные приборы Е39Р1 и топливные баки емкостью по 264 л. Для применения во Вьетнаме было предложено три типовых варианта боевой нагрузки на внешней подвеске. Легкий - 2 блока НАР ХМ-157 с 7 ракетами калибра 70 мм каждый на наружных узлах подвески и 2 контейнера ХМ-18 с одним 7,62-мм пулеметом (боезапас 1500 патронов)- на внутренних. Средний - 4 блока НАР ХМ-159 по 19 ракет калибра 70 мм в каждом. Тяжелый - 2 блока НАР ХМ-159 на наружных узлах подвески и 2 контейнера ХМ-18 с одним 7,62-мм пулеметом (боезапас 3000) патронов - на внутренних. Стрелок с переднего кресла управлял огнем подвижного вооружения, размещенного на турели, а летчик применял оружие, подвешенное на крыльевых пилонах. Система управления оружием позволяла задавать количество одновременно выпускаемых пар ракет из левых и правых блоков в залпе и интервал между залпами. НАР выпускались только симметрично из блоков, подвешенных под левым и правым крыльями, поскольку асимметричный пуск ракет приводил к появлению возмущающего момента и затруднял управление вертолетом. В случае необходимости летчик мог управлять огнем вооружения, установленного на турели, которая в этом случае жестко фиксировалась относительно продольной оси вертолета, а стрелок - пускать НАРы.

Трансмиссия, компрессор двигателя и кабина экипажа были прикрыты бронеплитами общим весом 122 кг. Впоследствии, когда "Кобра" стала известной во всем мире, многие эксперты с недоумением отмечали отсутствие бронестекол кабины экипажа, что объясняется недостатком статистики по зонам поражения вертолета с земли. Посчитали, что достаточно прикрыть пилотов боковыми бронеплитами и выдвижными до уровня плеч бронещитками. Вьетнамский опыт показал ошибочность такого взгляда, и на последующих вариантах "Хью Кобры" появились бронестекла. Топливные баки - протектированные, устойчивые к попаданию пуль калибра 12,7 мм. Все же главной защитой вертолета считались его малые габариты. При взгляде на него снизу, с позиции вражеского стрелка, площадь плановой проекции была такой же, как у английского предвоенного бипланчика «Де Хэвилленд» «Тайгер Мот». Наряду с "Коброй" боевые вертолеты делали и другие американские фирмы. "Пясецкий" предложила 16Н-1А "Пасфайндер" - довольно необычный летательный аппарат с толкающим винтом в кольцевом обтекателе на хвостовой балке, "Боинг-Вертол" - модификацию "Чинука", "Каман" - вооруженный вариант морского поисково-спасательного вертолета UH-2 "Си Спрайт", "Сикорский" предложил S-61 - вариант транспортного вертолета. Так что будущий успех "Кобры" был отнюдь не предопределенным.

У "Кобры", помимо (тогда совсем не очевидных) достоинств, главным союзником было время. Старый добрый "Хью" был хорошо освоен войсками, успешно эксплуатировался и, самое главное, любим летчиками. В случае принятия на вооружение AH-1G армейцам не пришлось бы создавать новую систему снабжения, срок летных испытаний и освоения "Кобры" в строевых частях значительно уменьшался. Горячим сторонником скорейшего принятия на вооружение машины был командующий американскими войсками во Вьетнаме. Летные испытания проходили быстро, и уже через месяц после их начала на "Кобре" летали вместе с летчиками-испытателями и военные пилоты. В ходе летных испытании основной упор делался не столько на проверку летных характеристик и безопасности полетов, сколько на отработку вооружения и определение влияния пусков ракет на конструкцию и поведение вертолета в полете. Отзывы военных летчиков были преисполнены энтузиазма, особо отмечался великолепный обзор из кабины. Вертолет был более прост в управлении, чем "Хью", его устойчивость в полете на малых скоростях и на режиме висения также была лучше. В ходе испытаний отмечалось лишь незначительное превышение допустимого уровня вибраций, но это болезнь всех вертолетов. После доработки системы управления вибрации вошли в норму, и модернизированная "Кобра" в ноябре 1965-го установила мировой рекорд скорости для вертолетов - 322 км/ч.

Тем временем, к концу октября от участия в конкурсе отказались фирмы "Пясецкий" и "Боинг-Вертол". Сравнительные летные испытания трех других конкурентов UH-2, S-61 и "Хью Кобры" начались в декабре 1965-го и закончились в марте 1966-го. Победителем стал AH-1G, фирма "Белл" получила лакомый кусок- контракт на поставку 2 демонстрационных и 110 серийных вертолетов для армии США. Через пару месяцев планируемое количество закупаемых "Кобр" для армии возросло до 200. В октябре 1966-го начались летные испытания первого демонстрационного вертолета. От опытной "Кобры" он отличался неубираемым шасси и крылом большего размаха с четырьмя узлами для подвески вооружения. Испытания прошли удачно, особых претензий у военных не было, и уже в июне 1967-го первые серийные AH-1G "Хью Кобра" сошли с конвейера завода фирмы "Белл". Летом этого же года опытный вертолет представили на авиационном салоне в Ле Бурже. После салона вертолет совершил рекламное турне по ряду европейских стран. В Англии, в испытательном центре Боском-Даун, его облетали летчики-испытатели Королевских ВВС и также дали ему высокую оценку. Для ускорения освоения нового вертолета в строевых частях сформировали подразделение "Cobra NETT" (команда, тренирующаяся на новой технике). В нем собрали 50 опытнейших летчиков и техников, большинство из которых уже понюхало пороху во Вьетнаме. А присутствие инженеров фирмы "Белл" позволяло изучать новую технику из первых рук, экономя время и повышая уровень обучения. В августе команду NETT перебросили во Вьетнам на базу вблизи Сайгона. Началась боевая карьера первого в мире вертолета-штурмовика. Первые 90 серийных AH-1G из-за недоведенности турелей ХМ-28 комплектовались ТАТ-102 с пулеметом "Миниган". Именно они и попали первыми во Вьетнам. Всего построили 1133 AH-1G. Из них львиную долю поставили армии США, 38 вертолетов - корпусу морской пехоты США, шесть - Израилю, восемь - Испании. Некоторое количество "Кобр" переоборудовали в учебно-тренировочные TAH-1G без вооружения. В ходе летных испытаний различного вооружения использовались JAH-1G, тоже переоборудованные из боевых. "Хью Кобра" проектировалась с учетом применения в Юго-Восточной Азии, но аппетит приходит во время еды: едва приняв ее на вооружение, военные начали искать возможности по использованию "Кобры" на европейском ТВД.

"Кобру" с нетерпением ждали во Вьетнаме. Командующий американскими войсками в Юго-Восточной Азии постоянно торопил прибытие первых боевых вертолетов в действующую армию. Уже знакомое нам экспериментальное подразделение NETT под командованием полковника Пола Андерсона перебросили военно-транспортными самолетами С-123 во Вьетнам на авиабазу Бьен-Хоа вблизи Сайгона в августе 1967-го. Генерал Джордж Сенефф, командир 1-й бригады армейской авиации, лично опробовал вертолет в боевых условиях, совершив полет в качестве стрелка через несколько дней после прибытия "Кобр" на театр военных действий и лично уничтожил сампан с четырьмя вьетнамцами. Первый официальный боевой вылет состоялся в октябре. Тогда две "Хью Кобры" плутонга 334-ой авиационной роты сопровождали вертолеты UH-1 из 118-й авиационной роты с десантом. По традиции американских летчиков плутонг получил собственное имя - "Плэйбой", а фюзеляжи "Кобр" украсили белые кролики - символ известного журнала. Однако, «плэйбои» прибыли во Вьетнам не играть с девушками: уже за первую неделю боевых действий они уничтожили 4 вьетконговских бункера и потопили 14 сампанов.

Подлинное признание пришло к "Кобрам" во время новогоднего 1968-го наступления отрядов Вьет-Конга на американские авиабазы. Вертолетам для взлета достаточно было небольших площадок. "Кобры" совершали по несколько вылетов за день, заходя в атаку над головами обороняющихся джи-ай. Именно тогда родился термин "воздушная артиллерия", во Вьетнаме по отношению к вертолетам AH-1G он применялся гораздо чаще, чем традиционный - воздушная кавалерия. Аэромобильным частям придавались вертолетные роты в составе двух плутонгов по восемь вертолетов UH-1D и одного (тоже восемь вертолетов) AH-1G. Боевой порядок "Кобр", подобно истребительной авиации, строился на базе пары: ведущий - ведомый. Пара обеспечивала хорошую взаимосвязь и не сковывала маневр. Во Вьетнаме вертолеты большую часть полетного времени находились над местностью, неконтролируемой армией США или их южновьетнамскими союзниками. Применение вертолетов парой повышало шансы экипажа выжить при вынужденной посадке на чужой территории. Второй вертолет в этом случае прикрывал сбитого товарища огнем до прибытия "ангела милосердия" - поисково-спасательного вертолета. Бывали случаи, когда обстановка не позволяла дожидаться помощи, и тогда пилоты "Кобр" брали сбитых летчиков буквально на крылья.

Основной боевой задачей "Кобр" стало эскортирование десантных "Хью" до места высадки и обратно. Очень часто одно лишь наличие в воздухе хорошо вооруженного эскорта удерживало вьетконговцев от открытия зенитного огня. В отсутствие "Кобр" транспортные вертолеты попадали под огонь с земли задолго до достижения конечной точки маршрута. Сопровождение "Хью" и тяжелых "Чинуков" на всем маршруте резко повысило безопасность доставки пехоты, но требовало большого количества вертолетов сопровождения, отвлекая "Кобры" от выполнения других задач. Сопровождение только на последнем, самом опасном, участке маршрута позволило обходиться гораздо меньшим нарядом "Хью Кобр". Была отработана следующая тактика: большую часть пути "транспорты" летели на высоте 2500 - 3000 м, где пули АК-47 и ДШК теряли поражающую способность, а вблизи зоны десантирования их встречали "Кобры". Затем "Кобры", имевшие приличную продолжительность полета, встречали следующую волну десанта, и все повторялось. Такая тактика быстро прижилась, эскортирование на всем маршруте применялось только при плохих метеоусловиях, когда облачность прижимала вертолеты к земле, не позволяя набрать необходимую высоту. Как правило, для сопровождения вертолетов с десантом выделялась пара "Кобр". Используя преимущество в скорости, вертолеты-штурмовики описывали эллипсы вокруг походного порядка транспортных машин. В зоне высадки "Кобры" кружили в воздухе, готовые к немедленному подавлению огневых точек противника. Подобная тактика позволяла просматривать окружающую местность по всем азимутам и быстро реагировать на угрозу.

В то же время, вскоре выявились ее недостатки: на каждом "Хью" в дверных проемах с обоих бортов устанавливалось по пулемету, и нахождение боевых вертолетов между ними и противником препятствовало ведению огня на поражение с транспортных машин, серьезно уменьшая огневую мощь вертолетного подразделения. В зоне десантирования высота полета была всего несколько десятков метров, соответственно, "Кобры" имели плохую исходную позицию для атаки, пикировать на цель приходилось под малыми углами. Выход был найден в эшелонировании боевых порядков по высоте. Боевые вертолеты стали летать на высоте порядка 150 м, а "Хью" так и остались внизу, на высоте макушек деревьев. При выполнении заданий по огневой поддержке "Кобры" обычно начинали атаку с высоты 1200 м, пикируя на цель под углом 30°. На расстоянии 1000 м от цели производился пуск НАР, затем вступали в дело пулеметы, в подвесных контейнерах. На расстоянии 700 м вертолеты начинали маневр выхода из атаки, неподвижное вооружение уже не могло поражать цель, поэтому обстрел ракетами и из контейнерных пулеметов прекращался, зато открывала огонь турельная установка, система прицеливания которой отслеживала изменение углового положения вертолета относительно цели. При таких атаках вертолеты не приближались к цели менее чем на 500 м и не входили в область эффективного огня стрелкового оружия винтовочного калибра.

Вьетнамские партизаны привыкли, что транспортные вертолеты летают с одной и той же крейсерской скоростью. Зная скорость и определив расстояние до цели, они легко рассчитывали угол упреждения при прицеливании. Пилоты "Хью Кобр", используя более широкий диапазон скоростей нового вертолета, часто варьировали крейсерскую скорость во время полета, затрудняя прицеливание. Боеприпасы в боевом вылете расходовались на полную катушку - вертолеты возвращались на базу, имея не более 10% боезапаса к пулеметам. "Кобры" также часто выполняли полеты на "свободную охоту", применяя довольно рискованный метод "разведки огнем" (американский термин, по-русски правильнее сказать "вызываю огонь на себя"). Большая часть боевых вылетов совершалась днем. Кроме ОН-6, "Кобры" взаимодействовали с легкими разведывательными самолетами «Цессна О-1» и «Грумман» OV-1 "Мохаук". Для меньшей заметности ночью "Кобры" этого подразделения покрасили в черный цвет. В течение трех недель апреля 1968 г. экипажи вертолетов 235-й роты уничтожили 119 сампанов и практически прекратили водные перевозки на своем участке. Первый же боевой опыт выявил значительное превосходство нового вертолета над вооруженным "Хью" - UH-1С. До появления АН-1G американцы не без оснований считали UH-1С лучшим боевым вертолетом в мире. Скорость "Кобры" была на 40 км/ч больше, чем у "Хью", больше была и максимально допустимая скорость, позволявшая пикировать под углами 50-80 град., в то время как у "Хью" этот угол ограничивался 15-20°. А о маневренности и боевой живучести говорить не приходится. Относительные потери вертолетов оказались гораздо меньше, чем у самолетов. Благодаря отлично налаженной эвакуационной службе, значительное количество сбитых вертолетов вывезли на "большую землю" тяжелыми вертолетами-кранами СН-54 и восстановили.

В 1970-м командование армии США проанализировало случаи с AH-1G, которые могли привести (или приводили) к летным происшествиям. За год 58 раз отказывали гидросистемы. 27 инцидентов связано с разрушением лопастей рулевого винта, вследствие ударов о наземные препятствия. Высокое число случаев потери прочности лопастей рулевого винта (в армии США - 224 инцидента за 1970-й) побудила вертолетостроительные фирмы усилить их прочность и одновременно всерьез заняться исследованиями рулевых винтов в кольцевых каналах. 94 раза случались отказы двигателей. Нарекания вызывало и вооружение. Стрелки отмечали заедания при стрельбе длинными очередями из турельных пулеметов, вызванные отслоением при нагреве от стрельбы тефлонового покрытия рукавов подачи патронов. В климатических условиях Южного Вьетнама выявилась полная неспособность системы кондиционирования обеспечить приемлемые температуру и влажность в кабине. При закрытом фонаре температура в кабине превышала окружающую на 100С, пот заливал глаза пилотам и стрелкам, мешал нормально пилотировать вертолет и вести огонь из бортового оружия.

На ранних этапах войны задачей боевых вертолетов было уничтожение пехоты и легких средств доставки людей и грузов (таких, как сампаны и велосипеды). Для поражения подобных целей огневой мощи "Кобр" вполне хватало. Положение изменилось, когда по тропе Хо Ши Мина в Южный Вьетнам хлынул поток тяжелой техники советского производства. Сразу же выявилась недостаточная эффективность НАР для поражения танков ПТ-76, Т-34 и Т-54. Вплотную "Хью Кобры" столкнулись с танками в Лаосе в 1971-м году. 2-я эскадрилья 17-го воздушно-кавалерийского полка уничтожила НАРами с тяжелой БЧ пять танков, четыре ПТ-76 и один Т-34. Попытки уничтожить танки огнем из 20-мм пушек подвесных контейнеров успеха не имели. Танки было трудно поразить не только ракетами. Прекрасная маскировка и камуфляжная окраска сильно затрудняла их обнаружение. Первые атаки танков были неудачными. Летчики предложили атаковать их минимум двумя вертолетами: один заходит с фронта, отвлекая внимание танкистов, а второй - наносит удар с фланга или с тыла. На практике же пилоты, обнаружив танк, в азарте сразу бросались в атаку, не забивая себе голову отвлекающими маневрами. Возможно, танков было уничтожено больше. Так, в одном из боевых вылетов были обнаружены две колонны танков. В результате последовавшего удара колонну остановили, но не один танк не загорелся. Дело в том, что НАРы взрывались внутри бронекорпуса, уничтожая экипаж. Но если при этом не загоралось топливо или не детонировал боезапас, установить с воздуха, что танк выведен из строя, не представлялось возможным. Радикальным средством для борьбы с танками стали ПТУР "Toy". Первыми машинами, оснащенными управляемыми ракетами, стали UH-1D. Успешное применение этих вертолетов в борьбе с бронированными целями во Вьетнаме активизировало работы по интеграции ПТУР в систему вооружения "Хью Кобр". В опытном порядке УР-ми оснастили два AH-1G, с мая 1972-го по январь 1973-го они испытывались в боевых условиях. 81-м ПТУРом уничтожили 27 танков (в их числе Т-54, ПТ-76 и трофейные М-41), 13 грузовиков и несколько укрепленных огневых точек. При этом вертолеты не получили ни одного попадания. Пуски ракет производились обычно с дистанции 2200 м, вместо 1000 м при пуске НАР. В 1972-м американцы преподнесли сюрприз, применив против танков вертолетные ПТУР, но и вьетнамцы удивили янки. В том же году они использовали для борьбы с низколетящими целями советские ПЗРК "Стрела". Конструкторы фирмы "Белл" при проектировании "Хью Кобры" предусмотрели меры противодействия ракетам с тепловым наведением, применив охлаждение выхлопных газов, но этого оказалось недостаточно.

"Стрелы" уверенно захватывали вертолеты, и первым сбитым был "Хью", затем - две "Кобры". В первом случае АН-1G летел один на высоте около 1000 м. После попадания "Стрелы" машина развалилась в воздухе. В другом случае ракета ударила в хвостовую балку. Несмотря на значительные повреждения, пилот снизился до макушек деревьев, но машина задела за крону и перевернулась. Американцы оценили угрозу. На все вертолеты фирмы "Белл", летавшие во Вьетнаме, устанавливалась коленчатая труба, отводившая горячие газы вверх, в плоскость вращения несущего винта, где мощный турбулентный поток моментально смешивал их с окружающим воздухом. Как показала практика, для захвата доработанных таким образом вертолетов чувствительности головки самонаведения "Стрелы" не хватало. За годы войны в Юго-Восточной Азии "Кобры" продемонстрировали великолепную живучесть. Из 88 "Кобр", принимавших участие в операции в Лаосе, были сбиты 13. К окончанию войны во Вьетнаме в составе авиации армии США числилось 729 вертолетов АН-1G из 1133 построенных. Львиная часть из недостающих 404 машин навсегда осталась во Вьетнаме.








 Модификации :

 АН-1G Huey Cobra

 первая серийная модификация.

 ТН-1G Huey Cobra

 тренировочный вертолет на базе АН-1G.
 АН-1Q Huey Cobra
 противотанковая модификация вертолета по программе ICAP (Improved Cobra Armament Program).
 АН-1S (Mod) Huey Cobra
 модификация 1974 года   по программе ICAM (Improved Cobra Agility and Maneuverability) с новыми ГТД T53-L-703, с новой трансмиссией и хвостовым винтом от вертолета Bell Model 212.
 ТН-1S Night Stalker
 тренировочный вертолет для обучения полетам в ночных условиях.
 АН-1S (Prod) Huey Cobra
 модификация объединяющая программы ICAP и  ICAM, добавлена новая аппаратура РЭБ, новое вооружение.
 АН-1Р Huey Cobra
 обозначение АН-1S (Prod) Huey Cobra при принятии на вооружение.
 АН-1E Huey Cobra
 модификация АН-1S (ECAS) Huey Cobra   по программе ECAS (Enhanced Cobra Armament System). На вертолете установлена турельная установка General Electric M79E1Universal Turret, и универсальное ПУ для НУР M138.
 АН-1F Huey Cobra
 модификация  АН-1S (MC) Huey Cobra ( МС -  Modernized Cobra), модернизация по программам ECAS и Prod плюс доплеровская навигационная система, ИК датчики  ALQ-144 и лазерный целеуказатель Rockwell AAS-3.
 Fuji AH-1S
 построенная японской фирмой Fuji по лицензии версия AH-1F с ГТД Кawasaki (Textron Lycoming) T53-K-703.



 ЛТХ:
Модификация   AH-1G
Диаметр главного винта, м   13.41
Диаметр хвостового винта, м   2.59
Длина,м   13.59
Высота ,м   4.09
Масса, кг
  пустого   2993
  нормальная взлетная   4524
  максимальная взлетная   4536
Внутренние топливо, л   980
Тип двигателя   1 ГТД Textron Lycoming T53-L-703
Мощность, кВт
  заявленная   1 х 1342
  при взлете   1 х 962
  при полете   1 х 845
Максимальная скорость, км/ч   315
Крейсерская скорость, км/ч   227
Практическая дальность, км   507
Скороподъемность, м/мин   494
Практический потолок, м   3720
Экипаж, чел   2
Вооружение:   одна 20-мм трехствольная пушка M197 Vulcan с 750 патронами
 Боевая нагрузка - 1542 кг на 4 узлах подвески:
 8(2х4) ПТУР BGM-71 TOW и
 2 ПУ LAU-68 или LAU-6 c 7х70-мм или 19х70-мм НУР
 Возможна установка
 4 УР воздух-воздух AIM-92 Stinger,
 2х8 УР воздух-поверхность AGM-114 Hellfire,
 контейнеров с пушечным и пулеметным вооружением,
 2 40-мм гранатомета


 Доп. информация :


  Фотографии:

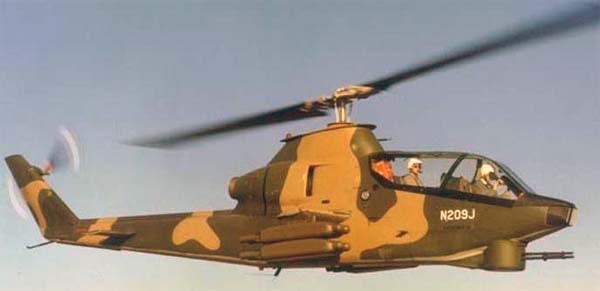

 Прототип вертолета Bell Model 209
 Предсерийный Bell Model 209

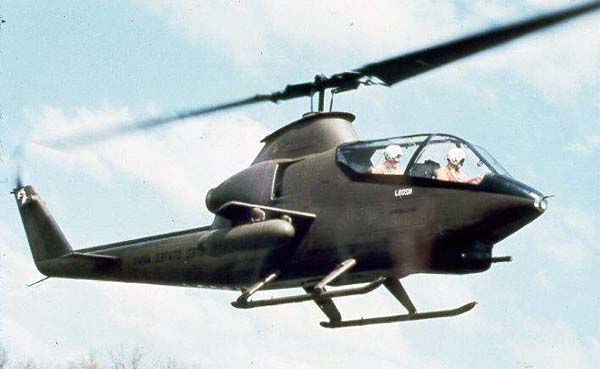

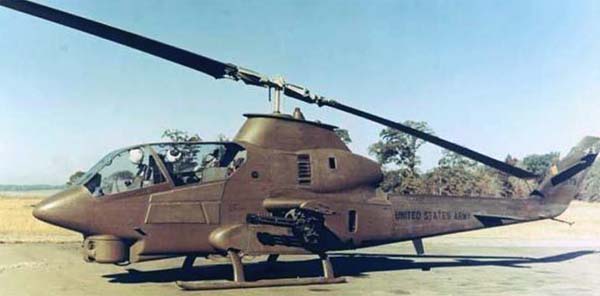

 Предсерийный AH-1G

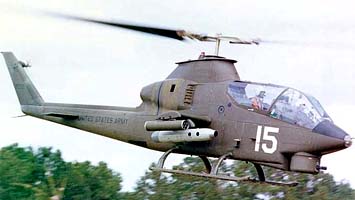

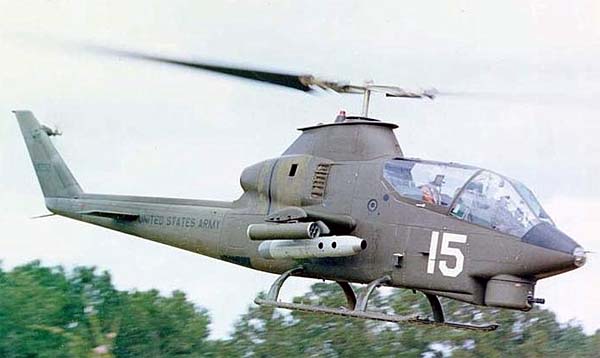

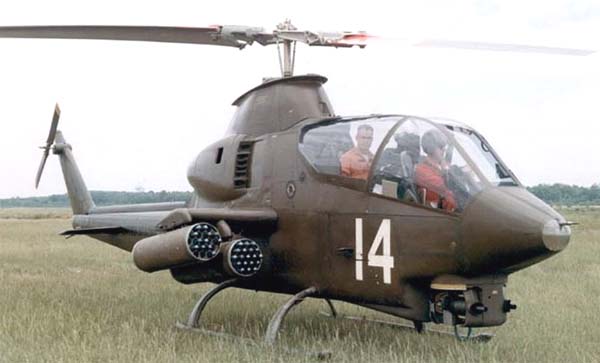

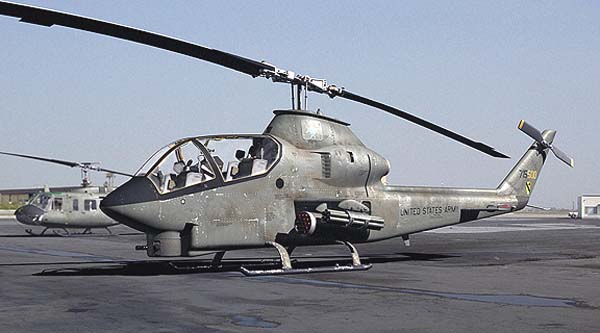

 AH-1G

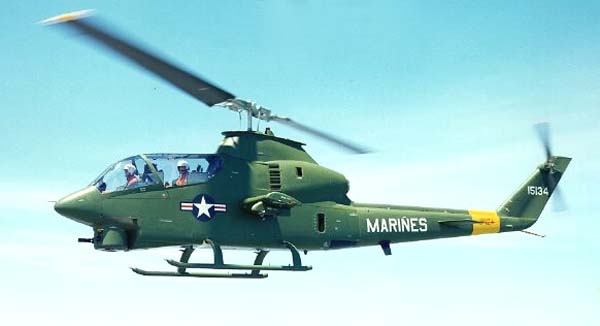

 AH-1G Корпуса морской пехоты
 AH-1G
 AH-1G

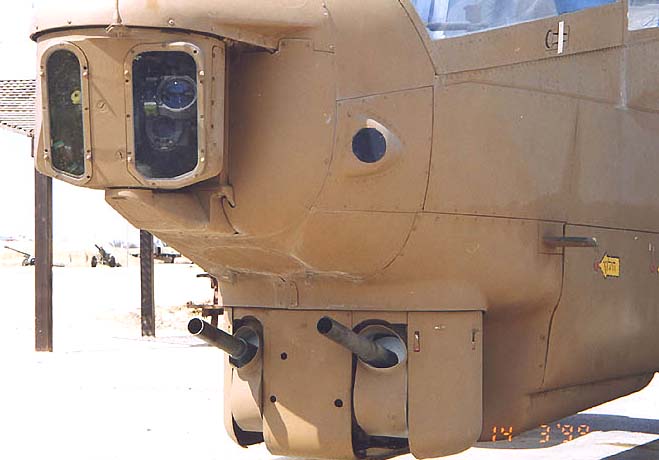

 Носовая часть израильского AH-1G

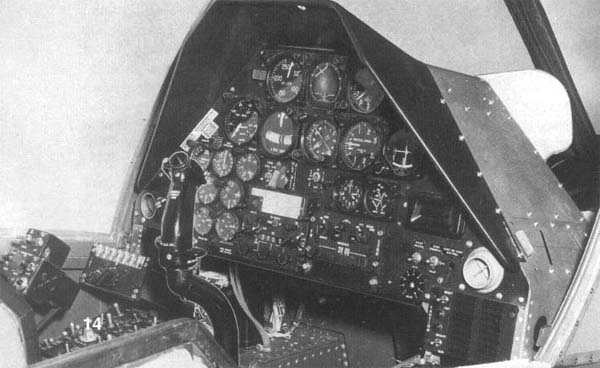

 Приборная панель

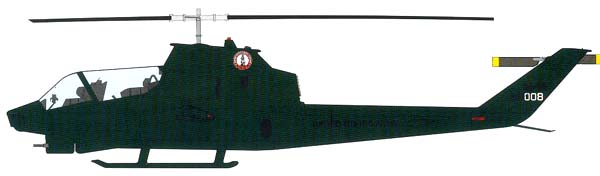

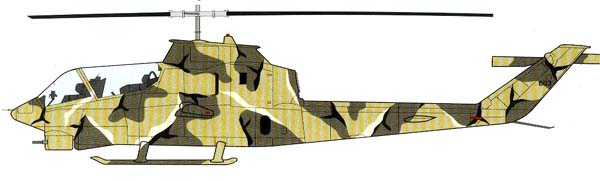

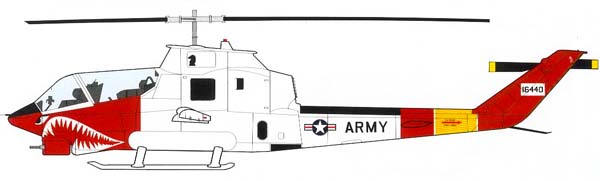

 Варианты окраски:

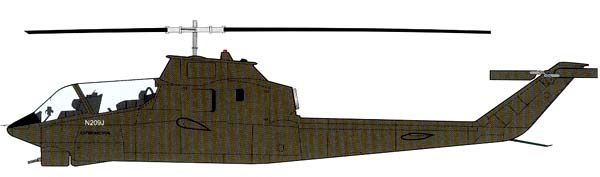

 Bell Model 209

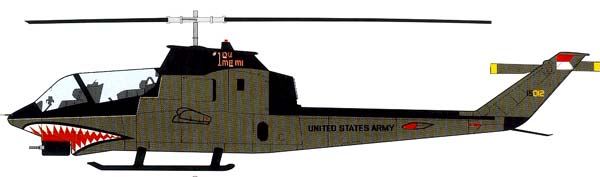

 AH-1G Сухопутных войск США
 AH-1G Сухопутных войск США

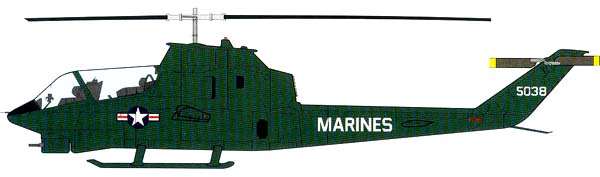

 AH-1G Корпуса Морской пехоты
 AH-1G Сухопутных войск США

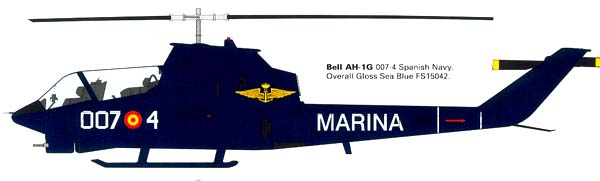

 AH-1G ВМС Испании
 AH-1G Национальной гвардии США







Список источников:

Крылья Родины. Михаил Никольский. Боевой конь воздушной кавалерии
Максим Старостин. Все вертолеты Мира. Bell "Huey Cobra"
Squadron/Signal. Aircraft Number 168. Wayne Mutza. AH-1 Cobra in Action
Bell Ah-1 Cobra (Osprey Air Combat Series)
Global Security.org. US Military Aircraft. AH-1T Cobra
Flug Revue Online. AH-1: Die Versionen
FAQs.org.  Greg Goebel. Air Vectors. The Bell AH-1 HueyCobra
Aero technica lotnicza. Pawel Klosinski. Bell AH-1 Cobra
SAM. Iain Ogilvie. Bell AH-1 Cobra camouflage and markings
