   AH-1F Cobra

Разработчик: Bell
Страна: США
Первый полет: 1981
Тип: Многоцелевой ударный вертолет
  ЛТХ     Доп. информация

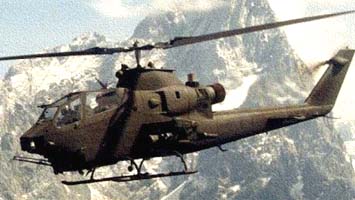

AH-1F Cobra - вертолет огневой поддержки, разработанный американской фирмой Bell. Предназначен для эскортирования многоцелевых и транспортных вертолетов, непосредственной поддержки сухопутных войск и борьбы с бронетехникой противника.

Разработан на основе вертолетов серий АН-1S и АН-1P, созданных на базе вертолета АН-1G. Поставки серийных вертолетов производились с 1981 г., прекращены в середине 1980-х гг., однако вертолеты остаются в составе парка боевых вертолетов США (и других стран мира) и, предположительно, будут выведены лишь в начале XXI в. Для продолжения срока службы вертолеты постоянно модифицируются, в частности предусматривается установка ракет класса "воздух-воздух" "Стингер" для ведения воздушного боя и оборудования для полетов ночью, а также повышения безопасности экипажа и надежности эксплуатации.

Вертолет одновинтовой схемы, с рулевым винтом, одним ГТД и лыжным шасси. Фюзеляж цельнометаллический, типа полумонокок. Кабина экипажа двухместная, с расположенными друг за другом сиденьями стрелка и летчика. Уровень пола в отсеке стрелка, который размещается перед летчиком, ниже на 0,25 м. Фонарь с плоскими стеклами сводит к минимуму отсвечивание и увеличивает пространство над головой летчика, на вертолете применена усовершенствованная автономно действующая система аварийного сбрасывания окон и дверей. Для защиты экипажа и наиболее ответственных участков конструкции и агрегатов от наземного огня использована облегченная стальная броня. Конструкция хвостовой балки усилена, чтобы противостоять попаданию снарядов калибра 23 мм. Для планера вертолета использована окраска, способствующая уменьшению визуальной и ИК заметности. Крыло размахом 3,28 м, среднерасположенное, прямое, трапециевидной формы в плане, с четырьмя узлами для подвески вооружения, контейнеров с оборудованием или топливных баков. Шасси неубирающееся, лыжное, выполнено из алюминиевых сплавов, с пластиковыми обтекателями стоек. Снизу для улучшения износостойкости к лыжам крепятся накладки из стали.

Силовая установка состоит из одного турбовального ГТД, размещенного в обтекателе сверху фюзеляжа и снабженного боковыми воздухозаборниками, выхлопным соплом, отклоненным вверх, на котором установлен кожух для охлаждения выхлопных газов наружным воздухом и снижения ИК излучения. Топливо содержится в протектированных баках емкостью 980 л, замкнутых в систему пополнения топливом расходного бака.

Электронное оборудование включает: средства связи (между членами экипажа, КБ станцию связи, станцию связи метрового диапазона), навигационную систему, приемник радиолокационного обнаружения, передатчик активных ИК помех, индикаторы обстановки в горизонтальной и вертикальной плоскостях, радиовысотомер, резервный магнитный компас для второго летчика, ответчик системы опознавания.

Вооружение состоит из системы М65 с 8 ПТУР "Toy", которые подвешиваются под крылом на внешних пилонах, и универсальной турельной установки М197 с трехствольной пушкой Гэтлинга (калибра 20 мм, боезапас 750 снарядов, скорострельность 730 выстр./мин). Пушка управляется летчиком или стрелком с помощью нашлемного прицела или оптического прицела наведения ракет "Toy" M-65. Углы обстрела составляют 100° по азимуту, а по возвышению - 50° вверх и 22° вниз.






 ЛТХ:
Модификация   AH-1F
Диаметр главного винта, м   13.42
Диаметр хвостового винта, м   2.97
Длина,м   16.15
Высота ,м   4.11
Масса, кг
  пустого   2993
  нормальная взлетная   4536
Тип двигателя   1 ТВаД General Electric T53-L-703
Мощность, л.с.   1 х 1800
Максимальная скорость, км/ч   250
Крейсерская скорость, км/ч   227
Практическая дальность, км   490
Скороподъемность, м/мин   125
Практический потолок, м   3720
Экипаж, чел   2
Вооружение:  одна 20-мм трехствольная пушка M197 Vulcan с 750 патронами
 Боевая нагрузка на 4 узлах подвески:
 8(2х4) ПТУР BGM-71 TOW,
 4 ПУ LAU-61A, LAU-68A/A,LAU-68A, LAU-68B/A, LAU-69 c 70-мм или 127-мм  НУР Zuni
 4 контейнера M18E1 с 7.62-мм шестиствольным пулеметом M134 Minigun и 2000 патронов
 два 40-мм гранатомета М118,


 Доп. информация :


   Чертеж "Bell AH-1 Cobra"
  Фотографии:

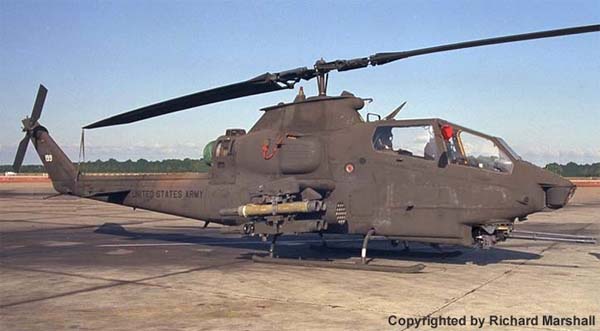

 AH-1F Армии США

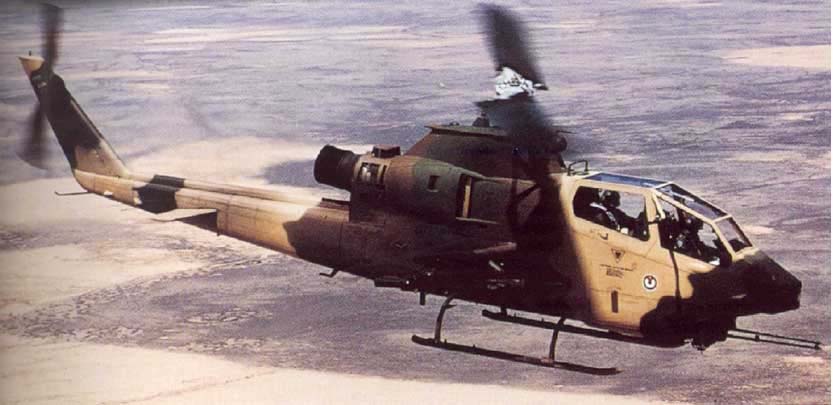

 AH-1F ВВС Иордана

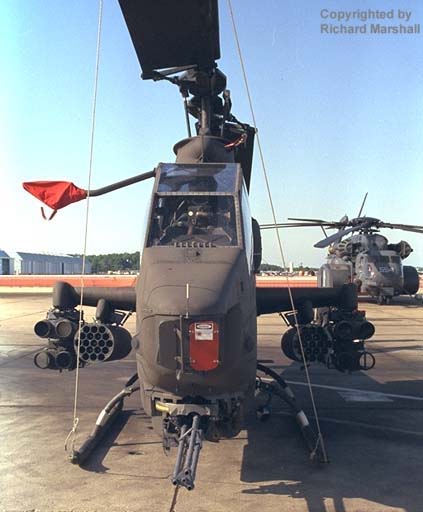

 AH-1F на стоянке

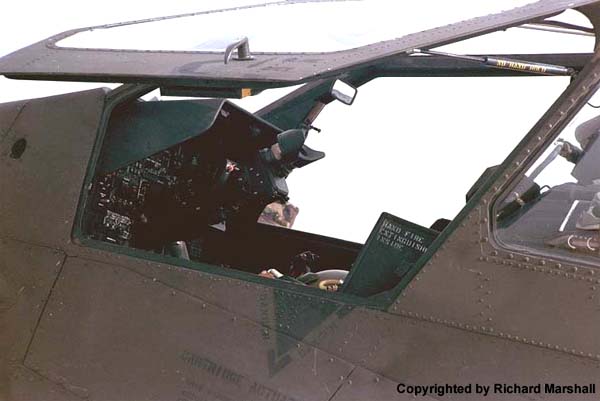

 Кабина пилота AH-1F

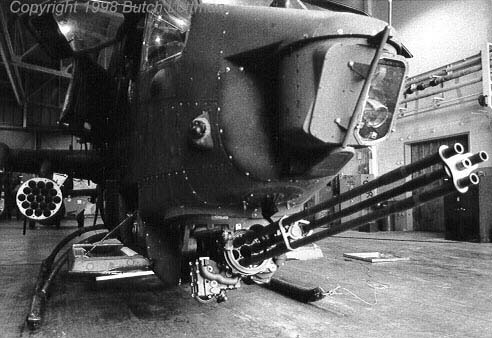

 Универсальная турельная установка

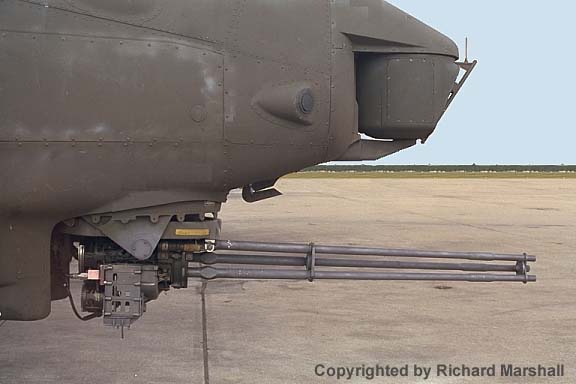

 Пушка M197

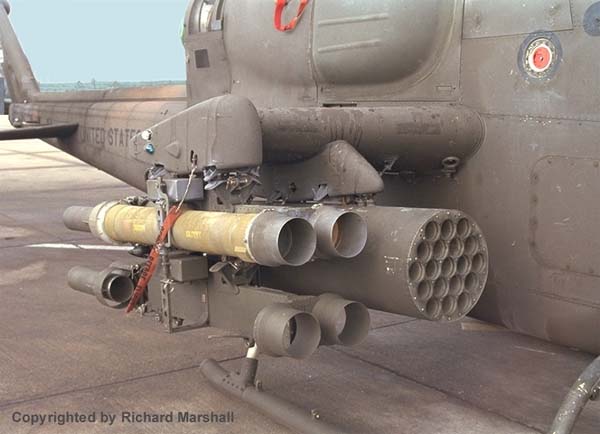

 ПУ ПТУР Tow







Список источников:

Максим Старостин. Все вертолеты Мира. Bell 209 "Super Cobra"
Крылья Родины. Михаил Никольский. Боевой конь воздушной кавалерии
Squadron/Signal. Aircraft Number 168. Wayne Mutza. AH-1 Cobra in Action
Bell Helicopter Trexton Inc. AH-1F Cobra
Bell AH-1 Cobra (Osprey Air Combat Series)
Federation of American Scientists. US Military Aircraft. AH-1F Super Cobra
Global Security.org. US Military Aircraft. AH-1F Super Cobra
FAQs.org.  Greg Goebel. Air Vectors. The Bell AH-1 HueyCobra
Aero technica lotnicza. Pawel Klosinski. Bell AH-1 Cobra
