   AH-1S Cobra

Разработчик: Bell
Страна: США
Первый полет: 1974
Тип: Многоцелевой ударный вертолет
  ЛТХ     Доп. информация



В начале 1960-х на вооружение армий большинства стран приняли противотанковые управляемые ракеты. Практически сразу же ПТУРы попытались приспособить и на вертолеты. Огневые испытания проходили по программе создания тяжелого боевого вертолета. В случае успеха ПТУРами планировалось вооружить боевой винтокрыл "Шайен". Ракеты выдержали испытания успешно, чего не скажешь о "Шайене". Специалисты "Белла" также просчитали ситуацию и нашли, что лучшим решением в данном случае будет оснащение "Хью Кобры" ПТУР "Toy". Но вертолет с фирменным обозначением "модель 309" "Кинг Кобра" на вооружение не приняли, а накопленный при его проектировании и испытаниях опыт широко использовался при совершенствовании "Кобры". В 1972-м, оценивая состояние парка боевых вертолетов армии США, специалисты отметили, что вертолеты ААН (впоследствии известные как AH-64 "Апач") поступят в войска не раньше, чем через 10 лет, а AH-1G к середине десятилетия не будут удовлетворять большинству требований, которые к ним предъявляются. Армии требовалось, как обычно, побыстрее и подешевле свое эффективное противотанковое оружие для возможного применения в военном конфликте средней интенсивности в условиях Европы. Выход был в модернизации вертолетов AH-1G. В марте 1972-го "Белл" и министерство обороны США заключили контракт на оснащение восьми AH-1G ПТУР "Toy". На них установили по четыре подвижных в вертикальной плоскости двойных кольцевых направляющих (две с каждой стороны фюзеляжа), систему пуска, в носу фюзеляжа разместили турель с чувствительными датчиками прицельной системы М65, стрелок получил нашлемный прицел М288.

Специально для наведения турели на цель в 1969-м специалисты фирмы вместе с военными инженерами начали работы по созданию гиростабилизированной оптической системы. Оптический датчик (телескоп) смонтировали на гиростабилизированной платформе. Прицел имел двух и трехкратное увеличение для поиска цели и слежения за ней. Система разрабатывалась для установки на вариант "G", но работы по ее созданию затянулись, и ее внедрили только на варианте - AH-1Q. Благодаря нашлемному прицелу, летчик мог вести огонь из турельного вооружения в любом направлении. Доработка вертолетов, получивших обозначение YAH-1Q, закончилась в июле 1974-го, а переоборудованные вертолеты немедленно отправили во Вьетнам для испытаний в боевых условиях. В вариант AH-1Q планировалось переоборудовать не менее 290 вертолетов модели «G». Но в ходе испытаний, которые в целом прошли успешно, выяснилась необходимость усиления крыла и узлов подвески. Кроме того, у потяжелевшего вертолета ухудшились летные характеристики. В это время на фирме полным ходом шли работы над новой моделью, и в AH-1Q переоборудовали только 92 машины. Летом 1974-го на одном AH-1G (YAH-1R) и одном AH-1Q (YAH-1S) установили новые двигатели "Лайкоминг" T53-L-703 мощностью 1800 л.с. и новую трансмиссию, передававшую на винты до 1300 л.с. Теперь вертолеты могли поднимать до восьми ПТУР "Toy" в любых климатических условиях, в то время как на AH-1G в условиях жаркого климата и высокогорья количество ракет вынуждены были уменьшать из-за падения мощности двигателя. Вертолет приняли на вооружение под обозначением AH-1S (Mod.). Единственным внешним отличием его от предшественника был увеличенный обтекатель главного редуктора. В вариант AH-1S (Mod.) переоборудовали все вертолеты модели "Q".

В 1976-м AH-1S начали сходить со сборочной линии завода в Форт-Уорте, всего построили 100 вертолетов. В 1977-м они поступили на вооружение элитной 82-й воздушно-десантной дивизии. Спустя десять лет по программе продления жизненного цикла "Кобр" в вариант AH-1S (Mod.) переделали еще 72 AH-1Q, большинство из которых предназначалось для национальной гвардии. Еще 15 AH-1Q доработали в учебно-тренировочный TH-1S (Mod.) фирмой "Нортроп Электро-Микеникл". ТН-1S использовались для тренировки летчиков в применении системы ночного видения PNVS и нашлемной системы прицеливания и индикации, установленных на "Апачах". Создание AH-1S было попыткой малой кровью получить боевой вертолет, приближающийся по своим возможностям и характеристикам к "Кинг Кобре". На закупку их значительного количества у вооруженных сил США не было средств, поэтому приближение к требуемому вертолету осуществлялось методом последовательных приближений. Под обозначением AH-1S, по сути, скрываются несколько различных вариантов, сильно отличающихся друг от друга. На первом этапе проводилась АН-1Q в АН-1S (Mod.). Затем появились AH-1S (Prod. - production). При разработке этой модели основное внимание уделили повышению эффективности боевого применения и выживаемости на поле боя за счет пилотирования в режиме следования рельефу местности. Для снижения бликов от остекления фонаря кабины установили плоские стекла, изменили конфигурацию приборных досок, улучшив обзор вперед и вниз-вперед, на сопло двигателя смонтировали насадку, уменьшающую тепловое излучение. Установили радионавигационную систему CONUS для полетов над США, радиовысотомер и новое связное оборудование. Третьим вариантом с индексом "S" стал AH-1S. На нем установили новые композиционные лопасти НВ фирмы "Каман", а главным внешним отличием от собратьев стала трехствольная 20-мм пушка М197 на турели ТАТ141. Получила "Кобра" и прозрачную броню бронестекла кабины экипажа.

В 1980-м произошел случай, продемонстрировавший высокую живучесть новых лопастей. Отрабатывая наведения ПТУР на режиме висения на предельно малой высоте, летчик "Кобры" допустил ошибку в технике пилотирования, в результате НВ снес трехметровую макушку сосны. Снижаясь на авторотации, лопасти еще четыре раза рассекли сосну диаметром 180-240 мм. При этом главный редуктор не сорвался с узлов крепления, лопасти не отвалились, и вертолет успешно приземлился. Когда подобные случаи происходили с металлическими лопастями, главный редуктор срывался со своих узлов, винт наклонялся вперед, и лопасти превращались в мясорубку, перемалывавшую кабину экипажа. Наиболее совершенным вертолетом модели "S" стал AH-1S (Modernised), оптимизированный для полетов на малых и сверхмалых высотах и в котором учли весь опыт разработки "Кинг Кобры". В ходе арабо-израильской войны 1973-го продемонстрировали великолепные боевые качества советские ЗСУ-23-4 "Шилка", а на Западе начались лихорадочные поиски защиты от грозных зениток. Прежде всего, на вертолете установили приемник излучения РЛС самоходки, предупреждавшая экипаж об опасности, но вопрос защиты оставался открытым. Можно было усилить бронирование вертолета, но подобная мера резко увеличивала массу, которая и без того постоянно росла. Выход был - в новой тактике применения вертолетов.

Боевой вертолет обнаруживался РЛС зенитно-ракетных комплексов SA-4 и SA-6 на дальности 30 км, если он летел выше 15 м над землей, а "Шилки" - на дальности 18 км. Стандартная 96-снарядная очередь из четырех стволов "Шилки" поражала "Кобру" с вероятностью 100% на дальности 1000 м, на дистанции 3000 м она снижалась до 15%. Переносные ЗРК "Стрела" имели радиус поражения не более 3000 м. Требовалось уменьшить высоту полета и отнести рубеж открытия огня на расстояние более 3000 м от цели. Выполнение первого условия днем ограничивалось только мастерством пилота, ночью же пилотаж вблизи земли без средств ночного видения был самоубийством. На первых "Кобрах" модели "S" применялись очки ночного видения, но у них было очень много недостатков: ограниченный угол обзора, несовместимость с оборудованием кабины (при обзоре окружающей местности очки фокусировались на бесконечность). Пушка и ПТУР "Toy" теоретически позволяли уничтожать цели на требуемой дальности в 3000 м, но с прицельной системой М65 на ранних "Кобрах" вероятность поражения была очень низкой из-за отсутствия измерителя точного расстояния до цели. На последнем варианте модели "S" в носовой турели рядом с телескопом системы SOS разместили лазерный дальномер-целеуказатель, повысивший точность стрельбы из пушки и НАРами на больших дистанциях в 2-5 раз. Лазерный дальномер был интегрирован в телескопический прицел и требовал тщательной юстировки относительно продольной оси планера в совокупности с рядом других элементов системы управления оружием. В прицельную систему интегрировали и новые нашлемные прицелы фирмы "Кайзер Электронике". "Кобра" получила возможность действовать в любое время суток и применять оружие на дальности, превышающей радиус эффективного применения ЗСУ-23-4 и ПЗРК "Стрела". Но вертолет так и не стал круглосуточным.

На вертолете, взамен навигационной системы CONUS, установили доплеровскую навигационную систему, связное оборудование дополнили засекреченным каналом связи. Командование вертолетными эскадрильями исповедовало весьма своеобразную концепцию координации вертолетов в бою. Военные считали, что радиоканалы можно легко забить помехами, поэтому в 1980-е в Европе вертолетчики отрабатывали совместное маневрирование по командам, подаваемым эволюциями командирского вертолета, что-то вроде покачивания крыльев истребителей 1930-х. Засекреченный канал связи должен был быть помехозащищенным и "исторический" метод управления ведомыми мог быть теперь отброшен. На капоте двигателя появилась пирамидка передатчика ИК помех. Система управления оружием с встроенной БЦВМ позволяла применять ПТУР "Toy" любых модификаций. В различных справочниках и литературе вертолеты модели "S" часто обозначаются другими буквами, что породило изрядную путаницу. Связано это с различием в системе обозначений в армии и на фирме "Белл". Надо сказать, что белловские вертолеты в целом крайне трудно поддаются классификации, система их обозначений как бы специально сделана для того, чтобы запутать возможно большое количество людей. Индекс "S" является общепринятым, в то же время можно встретить следующие обозначения: AH-1S (Mod.) обозначался как AH-1P, AH-1S (Prod.) и AH-1S (EGAS) - как AH-1E, а modernised AH-1S - AH-1F. AH-1E построили 100 экземпляров, с сентября 1978-го по октябрь 1979-го они поступили на вооружение эскадрилий, дислоцировавшихся в Форт-Брагге и Форт-Худе. Еще шесть машин продали Израилю и две - Японии. Последним "Кобры" понравились, но к моменту окончания испытаний был готов очередной вариант "F", его и стали производить в Японии по лицензии. Первый вертолет японской сборки поднялся в воздух в июле 1984-го, в конце года вертолеты поступили в строевые части сухопутных сил самообороны. До середины 1990-х японцы построили 80 "Кобр", их производство продолжается.

Два последних AH-1E переоборудовали в вариант "F" и использовали для отработки систем и демонстрационных испытаний. 149 вертолетов модели "F" построили для армии США; 341, включая 41 учебно-тренировочный TAH-1F, переоборудовали из AH-1G. Первые AH-1F передали вертолетной эскадрилье в Форт-Стюарте в апреле 1980-го. Поступили новые "Кобры" и в части национальной гвардии. На начало 1995-го в составе американских вооруженных сил числилось 526 вертолетов AH-1S последней серии и еще 434 "Кобры" моделей P/E/F в составе национальной гвардии. Кроме этого, 30 вертолетов закупили Израиль, 24 - Иордания, 20 - Пакистан и 42 - Южная Корея, четыре вертолета закупил Таиланд. AH-1S стал последней "Хью Коброй", принятой на вооружение армии США, но развитие вертолета и его карьера в вооруженных силах на этом не закончилась.

Война в Персидском заливе выявила слабые места всех американских вертолетов, "Кобры" модели "F" не были исключением. Главный недостаток ни для кого не стал откровением: неспособность "Кобр" эффективно действовать ночью и в условиях ограниченной видимости. Выявилась недостаточная мощность системы кондиционирования в условиях жаркого климата. Требовалось оснастить весь парк вертолетов, а не отдельные подразделения спутниковой и допплеровскими навигационными системами. Как оказалось, 86% срабатывания аварийной световой сигнализации о неполадках в двигателе и трансмиссии были ложными и провоцировали экипажи на вынужденные посадки. Непосредственно после окончания боевых действий эти и другие, более мелкие дефекты, решили устранить, но в дальнейшем по финансовым соображениям от глобальной модификации "Кобр" армия отказалась, сделав упор на разработку усовершенствованного "Апача". Тем не менее, и "Кобрам" немного перепало от финансового пирога. По программе C-Nite была модернизирована прицельная система М65, в дополнение к оптической системе на турели установили (наконец-то) ИК-систему обзора передней полусферы фирмы "Хьюз". В результате вертолеты получили возможность производить пуски ПТУР "Тоу"2 ночью и в сложных метеоусловиях. Модернизации подверглись 69 "Кобр" из вертолетных частей американской армии, дислоцировавшихся в Южной Корее. Это были последние "Хью Кобры" в частях первой линии армии США. По программе ATAS эти же вертолеты доработали для применения УР "Стингер" класса "воздух - воздух".

Ситуация на Ближнем Востоке напоминала противостояние НАТО и стран Варшавского договора в Европе, но была менее масштабной по последствиям военных столкновений и более "пожароопасной". Арабы горели желанием отомстить за разгром в шестидневной войне 1967-го и активно готовились к реваншу. Предстоящая война должна была стать наступательной, на острие главного удара - танки. Это понимали и в Израиле. Официально на вооружении еврейской армии не было "Кобр", оснащенных ПТУР "Toy" (шесть вертолетов поставлены в 1974-го, после окончания войны), но имелись "Хью", вооруженные ПТУР. Война началась 6 октября 1973-го скоординированными ударами египетских и сирийских вооруженных сил. В последующие дни арабы широко использовали на острие главных ударов танковые бригады. Израильской армии удалось остановить танковые армады, а на сирийском фронте перейти в наступление. 14 октября египтяне перешли в наступление с плацдарма на восточном берегу Суэцкого канала. Этот день стал триумфом вертолетов, вооруженных ПТУР. Восемнадцать израильских вертолетов уничтожили 90 египетских танков, почти половину из принимавших участие в наступлении, а ведь в обороне стояло около 200 закопанных в землю танков, артиллерия и наземные установки ПТУР. Но основную роль сыграли вертолеты... Последняя широкомасштабная арабо-израильская война разгорелась в 1982-м. Боевые действия проходили на территории Ливана. В борьбе с сирийскими танками Израиль использовал 12 вертолетов AH-1S и 30 MD-500, вооруженных ПТУР "Toy". За время боевых действий вертолеты совершили 130 вылетов и уничтожили 29 танков, 22 БТР, 30 грузовиков и значительное количество других целей, в том числе ПТУР сбили сирийский вертолет SA-342 "Газель".

Снова американские "Хью Кобры" вступили в бой зимой 1990-1991 годов. Боевые вертолеты 1-й кавалерийской и 1-й бронетанковой дивизий перебросили военно-транспортными самолетами из Европы и Штатов в Саудовскую Аравию, где приняли активное участие в операции "Буря в пустыне". В первый день наступления "Кобры" вместе с "Кайовами" вели разведку в интересах танкистов 1-й бронетаковой дивизии и прикрывали боевые машины с воздуха. В тот день "Кобры" загружались топливом и боеприпасами под самую завязку. Под крылья подвешивались по четыре ПТУР "Toy". Одного дня оказалось вполне достаточно, чтобы убедиться в несоответствии этих ракет требованиям современной войны. ПВО Ирака полностью подавлена не была, на переднем крае находилось значительное количество самоходных ЗРК с автономным радиолокационным наведением и ЗСУ-23-4. Плоская поверхность пустыни позволяла издалека обнаруживать вертолеты, которые к тому же при пуске "Toy" имели крайне ограниченные возможности по маневрированию. Ракета, запущенная на максимальной дальности, летит 21 сек., а время реакции "Шилки" после обнаружения цели 6-7 сек. Поэтому уже на следующий день на вертолеты стали подвешивать вместо четырех ПТУР два блока НАР с 14-ю ракетами "Гидра" 70 с кассетной боевой частью и две "Toy". Лазерный дальномер прицельной системы ПТУР позволял осуществлять точное наведение при пуске НАР. После пуска летчики получили возможность резким маневром выходить из атаки, не думая о наведении ракеты на цель. Главным недостатком и "Кобр", и "Кайов" было отсутствие на них систем ночного видения, подобных системе TADS/PNVS, установленной на "Апачах". Положение усугублялось тем, что дым от пожаров нефтепромыслов и мельчайшая песчаная пыль сильно ограничивали видимость и в дневное время. Все экипажи имели очки ночного видения, но использовали их только для полетов по маршруту.

Экипажи "Кобр" корпуса морской пехоты были оснащены более совершенными очками и имели меньше проблем при атаках наземных целей в условиях плохой видимости. В какой-то мере положение улучшилось с установкой на не вращающейся части 20-мм пушки лазерной систем AIM-1XL, которая проецировала точку прицеливания пушки на местность и воспроизводила ее на очках ночного видения. Дальность системы была 3-4 км. Этими системами к началу войны успели оборудовать только "Кобры" 1-й бронетанковой дивизии. Песчаные бури не только ухудшали видимость, песок стирал лопатки компрессоров двигателей Т53. Для эксплуатации в условиях пустыни на воздухозаборники двигателей планировалось установить специальные фильтры, но к началу войны сделать этого не успели. В среднем, движки меняли после 35 часов работы. На всех армейских "Кобрах" за время боевых действий, по крайней мере, один раз меняли двигатели. Всего в операции "Буря в пустыне" армейские "Кобры" налетали 8000 часов и выпустили более 1000 ПТУР "Toy". Более страшным врагом, как и в Заливе (фильтры так и не были установлены), оказался мелкий красный песок, изъедавший лопатки компрессоров двигателей и лопасти несущего винта. Благодаря усилиям летно-технического состава, боеготовность "Кобр" поддерживалась на уровне 80%. Кроме сопровождения конвоев, вертолеты часто привлекались к ведению разведки. На задание обычно уходила пара вертолетов - "Кобра" и "Кайова". На АН-1F подвешивались ПТУР "Toy" и блоки НАР. В одном из таких вылетов в январе 1993 г. "бандитской" "Кобре" удалось уничтожить грузовик с ракетной установкой.







 Модификации :
 АН-1Q Huey Cobra
 противотанковая модификация вертолета по программе ICAP (Improved Cobra Armament Program).
 АН-1S (Mod) Huey Cobra
 модификация 1974 года   по программе ICAM (Improved Cobra Agility and Maneuverability) с новыми ГТД T53-L-703, с новой трансмиссией и хвостовым винтом от вертолета Bell Model 212.
 ТН-1S Night Stalker
 тренировочный вертолет для обучения полетам в ночных условиях.
 АН-1S (Prod) Huey Cobra
 модификация объединяющая программы ICAP и  ICAM, добавлена новая аппаратура РЭБ, новое вооружение.
 АН-1Р Huey Cobra
 обозначение АН-1S (Prod) Huey Cobra при принятии на вооружение.
 АН-1E Huey Cobra
 модификация АН-1S (ECAS) Huey Cobra   по программе ECAS (Enhanced Cobra Armament System). На вертолете установлена турельная установка General Electric M79E1Universal Turret, и универсальное ПУ для НУР M138.
 АН-1F Huey Cobra
 модификация  АН-1S (MC) Huey Cobra ( МС -  Modernized Cobra), модернизация по программам ECAS и Prod плюс доплеровская навигационная система, ИК датчики  ALQ-144 и лазерный целеуказатель Rockwell AAS-3.
 Fuji AH-1S
 построенная японской фирмой Fuji по лицензии версия AH-1F с ГТД Кawasaki (Textron Lycoming) T53-K-703.



 ЛТХ:
Модификация   AH-1S
Диаметр главного винта, м   13.41
Диаметр хвостового винта, м   2.96
Длина,м   14.86
Высота ,м   4.12
Масса, кг
  пустого   2940
  нормальная взлетная   4536
Тип двигателя   1 ГТД Lycoming T-53-L-703
Мощность, э.л.с.   1 х 1800
Максимальная скорость, км/ч   306
Крейсерская скорость, км/ч   227
Практическая дальность, км   507
Скороподъемность, м/мин   494
Практический потолок, м   3720
Экипаж, чел   2
Вооружение:   одна 20-мм трехствольная пушка М197
  Боевая нагрузка - 1542 кг на 4 узлах подвески:
 8(2х4) ПТУР BGM-71 TOW или 16(2х8) AGM-114 Hellfire,
 2 ПУ LAU-68 или LAU-6 c 7х70-мм или 19х70-мм НУР
 Возможна установка  контейнеров с пушечным и пулеметным вооружением,  двух 40-мм гранатомета


 Доп. информация :


   Чертеж "Bell AH-1 Cobra"
  Фотографии:

 AH-1Q

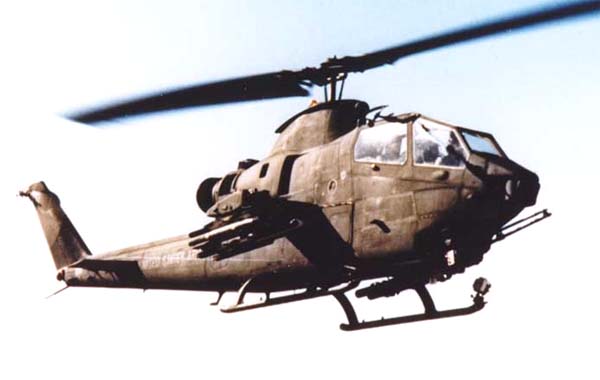

 AH-1S

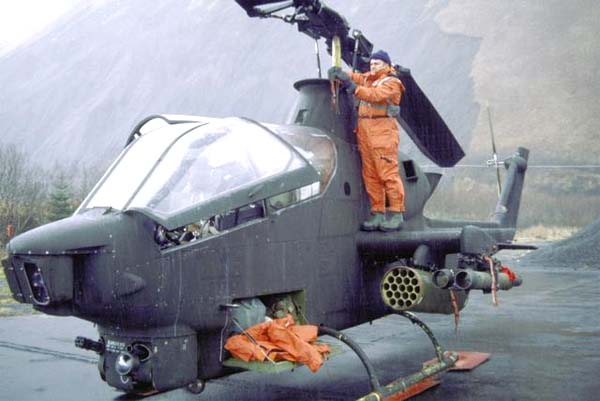

 AH-1S (mod)
 AH-1S (mod)

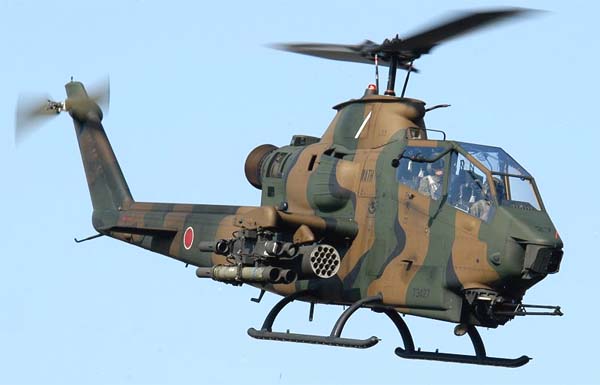

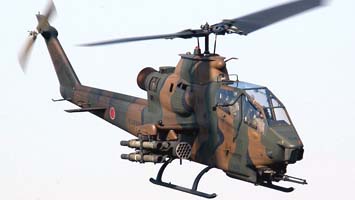

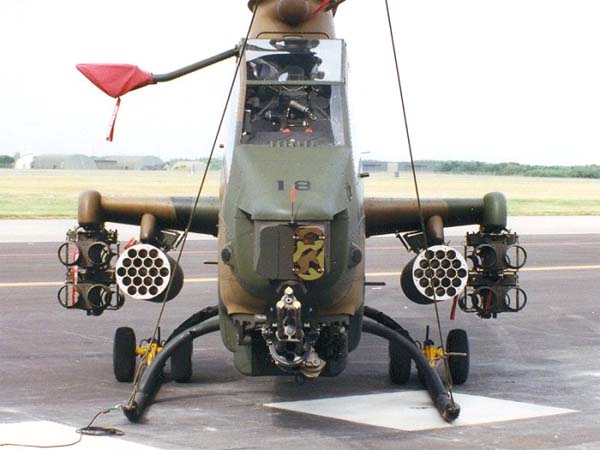

 AH-1S Сухопутных войск Японии

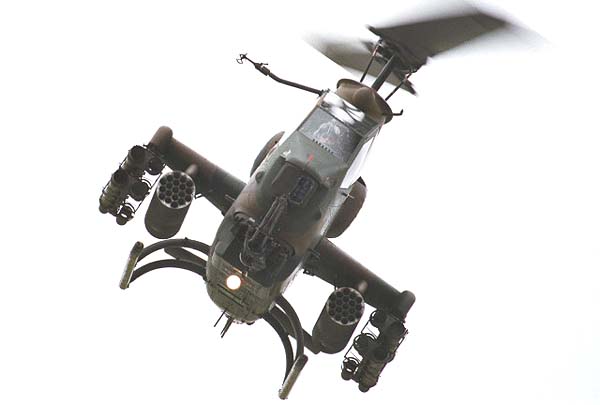

 AH-1S Сухопутных войск Японии
 AH-1S Сухопутных войск Японии

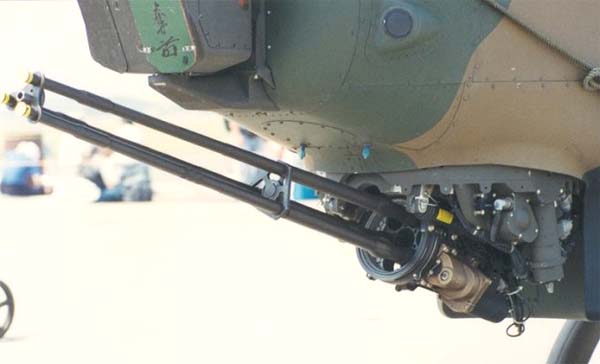

 20-мм пушка М197 на турели ТАТ141

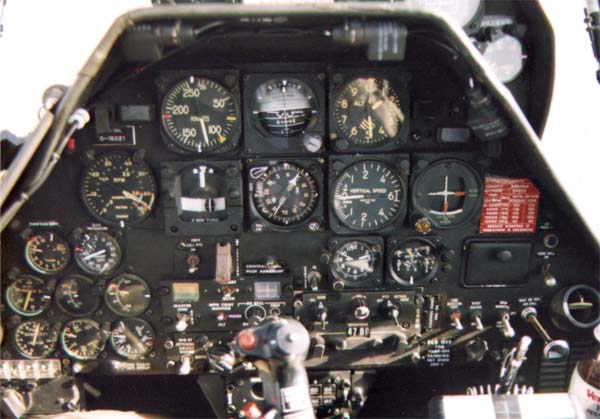

 Приборная панель

 Схемы:

 AH-1S

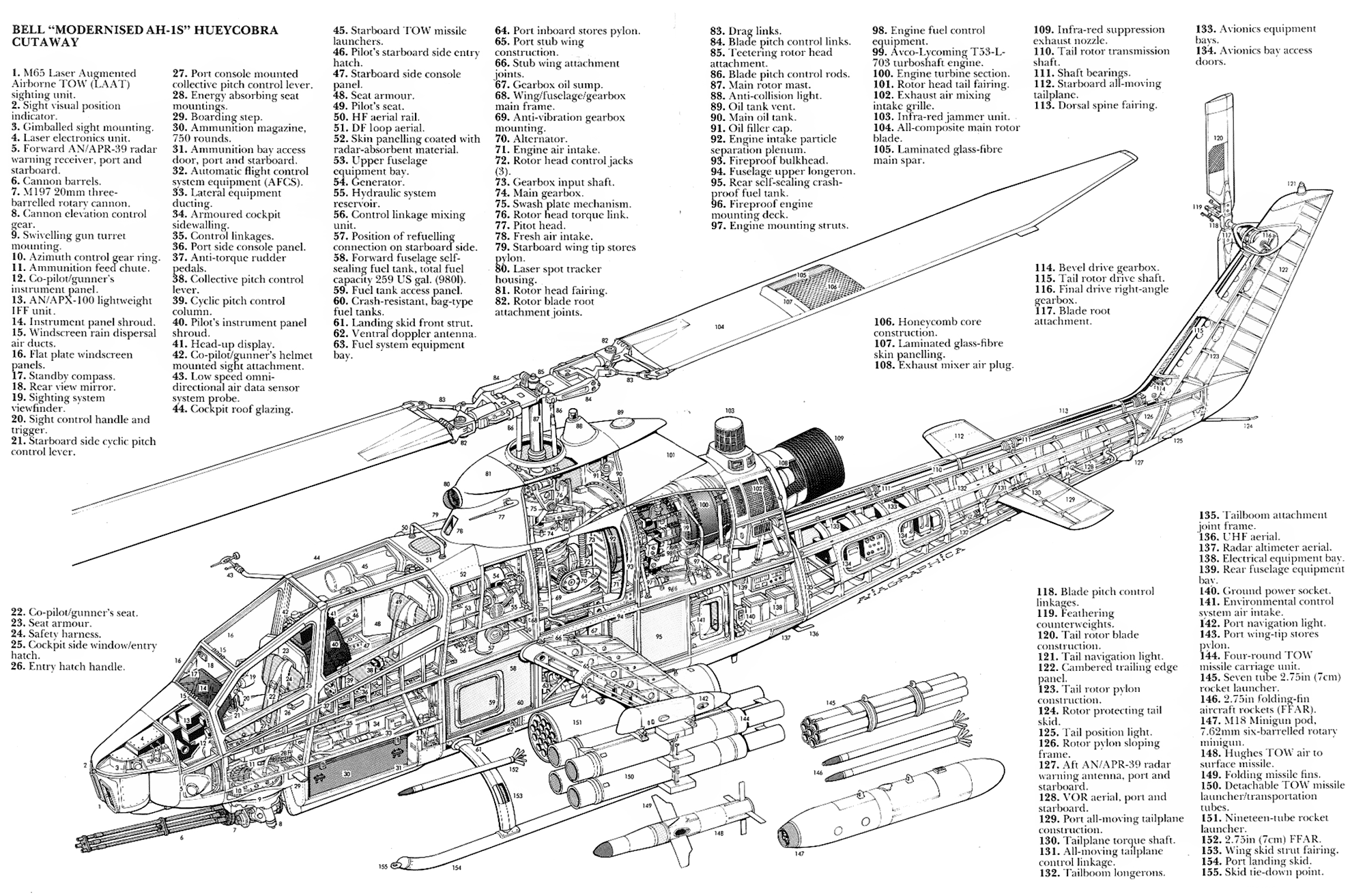

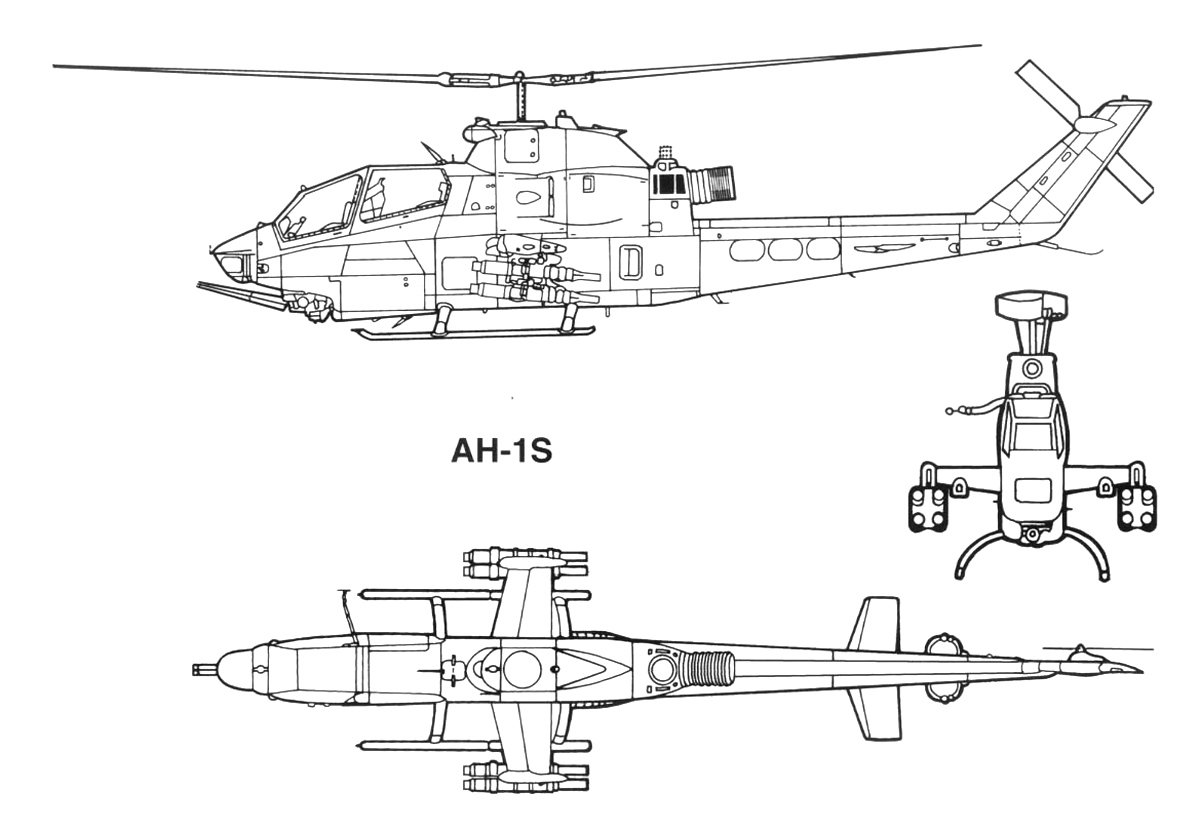

 Компоновочная схема

 Варианты окраски:

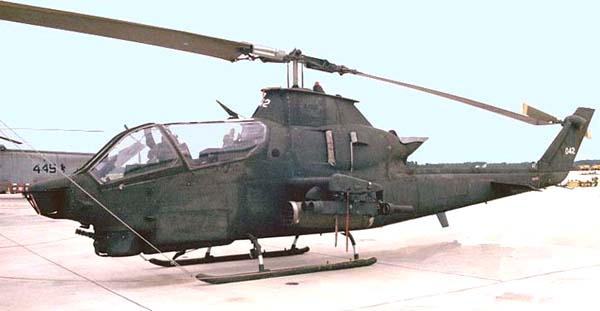

 AH-1S Сухопутных войск США
 AH-1S Сухопутных войск США
 AH-1S Сухопутных войск Японии
 AH-1S Сухопутных войск Японии

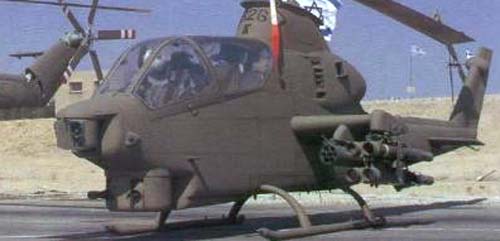

 AH-1S ВВС Израиля

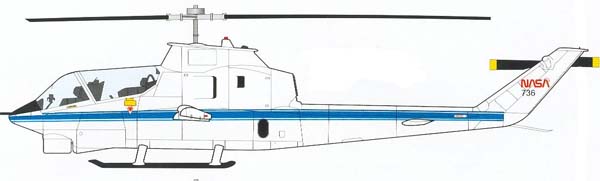

 NAH-1S  NASA







Список источников:

Крылья Родины. Михаил Никольский. Боевой конь воздушной кавалерии
Максим Старостин. Все вертолеты Мира. Bell "Huey Cobra"
Squadron/Signal. Aircraft Number 168. Wayne Mutza. AH-1 Cobra in Action
Bell Ah-1 Cobra (Osprey Air Combat Series)
Global Security.org. US Military Aircraft. AH-1T Cobra
Flug Revue Online. AH-1: Die Versionen
FAQs.org.  Greg Goebel. Air Vectors. The Bell AH-1 HueyCobra
Aero technica lotnicza. Pawel Klosinski. Bell AH-1 Cobra
SAM. Iain Ogilvie. Bell AH-1 Cobra camouflage and markings
