главная ударные
   AS.565 Panther

Разработчик: Aerospatiale
Страна: Франция
Первый полет: 1984
Тип: Многоцелевой ударный вертолет
  ЛТХ     Доп. информация



Первый полет прототипа AS 365М (F-WZJV) состоялся 29 февраля 1984 года. Машина оснащалась двумя турбовальными двигателями Turbomeca ТМ.ЗЗЗ-1М (по 680 кВт) и использовалась в качестве легкого штурмового и транспортно-десантного вертолета (12 десантников). У вертолета более длинный фюзеляж построенный с большим процентом использования композитных материалов, частичным бронированием кабины, с усиленным полом и посадочным шасси.

Испытания закончились в конце 1986 года, а первый из 36 заказанных вертолетов был поставлен армейской авиации Бразилии на авиабазу Таубатэ в 1989 году. Бразильцы присвоили машине обозначение НМ-1.

Вертолет AS 365К имел аналогичную конструкцию, но был оснащен двигателями Arriel 1М1 (по 557 кВт). Первые три модели отличались от базового AS 365N2 более широким использованием композитов и повышенной живучестью, меньшей заметностью в радиолокационном и инфракрасном диапазонах(последнее достигалось за счет композитов и спецкраски), а также пониженной шумностью. Проводку управления двигателями защитили броней, трансмиссия могла работать без масла, конструкцию планера и сидений сделали удароустойчивой. При максимальной взлетной массе планер мог выдержать удар о землю при вертикальном падении со скоростью до 7 м/с.

После образования в 1992 году концерна Eurocopter вертолет получил обозначение AS.565 Panther.

Первым вооруженным вариантом стал AS 565АА Panther, а созданный на базе AS 365К противотанковый AS 565СА может нести восемь ПТУР НОТ или TOW и оснащен ИК-системой переднего обзора Venus. Скоростной десантно-транспортный AS 565UA может перевозить 8-10 десантников и использоваться для разведки и РЭБ в качестве поисково-спасательного, целеуказания или воздушного командного пункта или же перевозить четырех раненых на носилках, или до 1600 кг груза на внешней подвеске. "Eurocopter" продолжил работы по военным вариантам вертолетов, выпустив армейские вертолеты AS 565АВ и AS 565UB и морские - AS 565 MB и AS 565SB. Все они были созданы на базе AS 365N3.





 Модификации :

 AS.565M

 первая серийная модификация.

 AS.565AA

 многоцелевой ударный вариант.
 AS.565СA  противотанковый вариант с ПТУР HOT.
 AS.565UA  вертолет для высадки десанта.
 AS.565 800  модификация вертолета с 2 ГТД LHTEC T800- LHT-800 и РЭО IBM.



 ЛТХ:
Модификация   AS.565M
Диаметр главного винта, м   11.94
Диаметр хвостового винта, м   1.10
Длина,м   12.11
Высота ,м   3.39
Масса, кг
  пустого   2193
  нормальная взлетная   4100
  максимальная взлетная   4250
Внутренние топливо, л   1135 + опционально 180
Тип двигателя   2 ГТД Turbomeca Arriel IM1
Мощность, кВт
  максимальная   2 х 584
  при взлете   2 х 558
  при полете   2 х 487
Максимальная скорость, км/ч   296
Крейсерская скорость, км/ч   278
Практическая дальность, км   875
Дальность действия, км   400
Скороподъемность, м/мин   420
Практический потолок, м   4300
Статический потолок, м   2600
Экипаж, чел   2
Полезная нагрузка:   10 десантников или 1700 кг груза
Вооружение:   Боевая нагрузка на 2 узлах подвески:
 2 ПУ 22х68-мм Thomson- Brandt или 19х70-мм Forges de Zeebrugge или
 2 контейнера NC 20M61 с 20-мм пушкой GIAT M621 и 180 патронов или 2х2 УР воздух-воздух Matra Mistral или
 4 ПТУР НОТ


 Доп. информация :


 Фотографии:

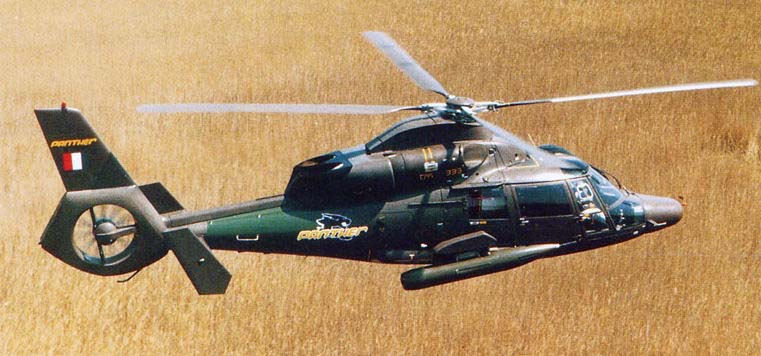

 AS.565M

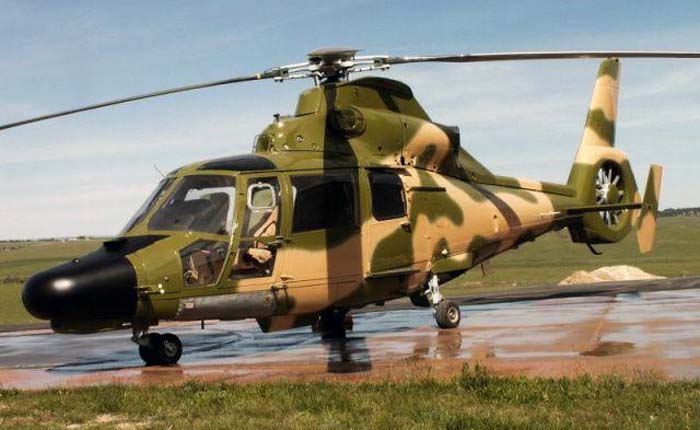

 AS.565M

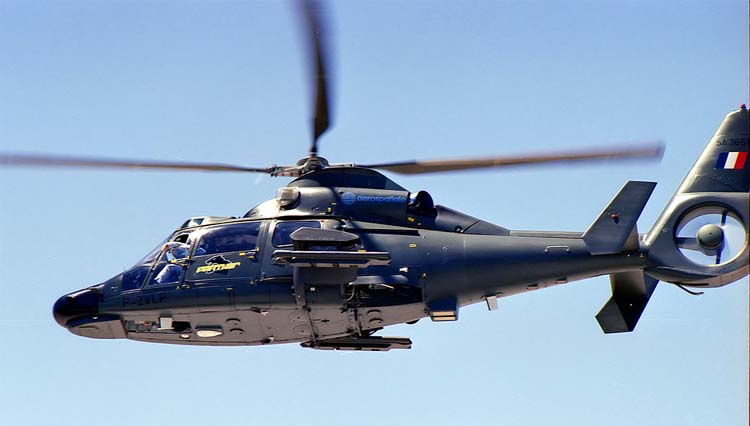

 AS.565AA

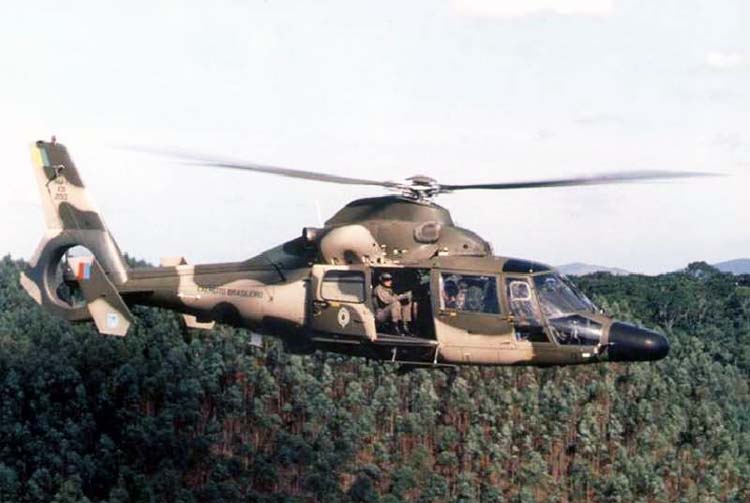

 HM-1 (AS.565AA)

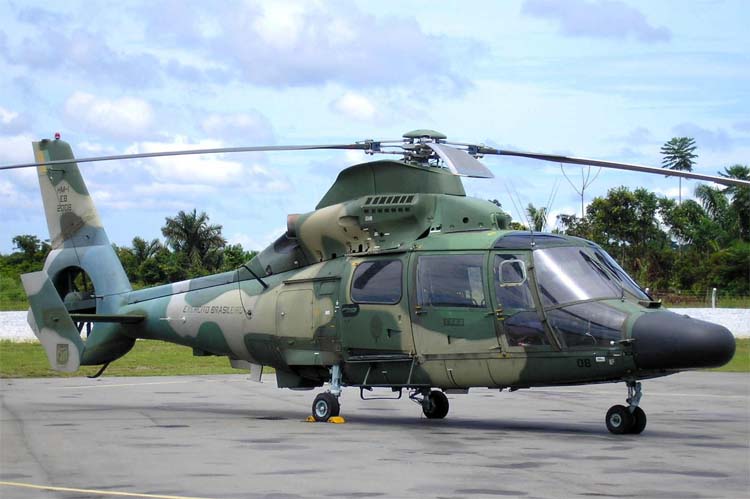

 AS.565UB







Список источников:

de Agostini. Мировая авиация. Надежный Dauphin
Максим Старостин. Все вертолеты Мира. Aerospatiale AS.565 "Panther"
Airforce Technology. AS 565 Panther Multirole Light Helicopter
Federation of American Scientists. Rest of World Military Aircraft. AS 565 Panther
