главная ударные
   JH-34 Chocktaw

Разработчик: Sikorsky
Страна: США
Первый полет: 1958
Тип: Ударный вертолет
  ЛТХ     Доп. информация



Вертолеты H-34 Chocktaw  использовались для опробования различных вариантов вооружений. К концу 1950-х военные ряда стран пришли к мнению, что вертолет может стать прекрасным средством огневой поддержки войск и заменит на данном поприще привычные самолеты-штурмовики.

Во время боевых действий против повстанцев в Алжире французы первыми начали бронировать свои Н-34А и оснащать их бортовым оружием. Для "Мамонтов" они разработали подвижные пулеметные и даже пушечные 20-мм установки на турелях в окнах и в двери грузовой кабины, неподвижное оружие по бортам, противотанковые управляемые ракеты, реактивные снаряды, пулеметы на боковых кронштейнах.

Одновременно с французами американцы разработали различные варианты вооружения Н-34А и Н-34С. Эти "Чоктоу" обозначали JH-34A и JH-34C. Самым мощным вооружением отличался армейский "Чоктоу" (1958 г.) несший сорок 70-мм НАР две управляемые ракеты класса "воздух-земля", две 20-мм пушки, три крупнокалиберных и шесть обычных пулеметов. Южновьетнамские СН-34А и СН-34С оснащались пулеметами в дверях и окнах, а иногда блоками НАР на боковых кронштейнах. На JH-34A впервые опробовали минирование с воздуха. Мины разбрасывались с летевшего на небольшой высоте "Чоктоу" из специальных кассет-желобов, установленных в открытой двери грузовой кабины.

Помимо США, вертолет строился во Франции (фирма "Сюд Авиасьон" собрала 135 таких машин из узлов, поставляемых из США, и еще 166 построила по лицензии). Лицензию на выпуск S-58 приобрела и британская фирма "Вестланд", где взамен поршневого двигателя установили более легкий и мощный газотурбинный. С 1958 года в Великобритании построили 356 вертолетов, получивших название "Уэссекс".

"Боевое крещение" получили французские H-34 Mammouth (французское обозначение вертолета) ещё раньше американских — во время Алжирской войны. Для "Мамонтов" они разработали подвижные пулеметные и даже пушечные 20-мм установки на турелях в окнах и в двери грузовой кабины, неподвижное оружие по бортам, противотанковые управляемые ракеты SS-10, реактивные снаряды, пулеметы на боковых кронштейнах.

В свою очередь американцы разработали различные варианты вооружения. Эти "Чоктоу" обозначали JH-34A и JH-34C. Самым мощным вооружением отличался армейский "Чоктоу" (1958 г.) несший сорок 70-мм НАР две управляемые ракеты класса "воздух-земля", две 20-мм пушки, три крупнокалиберных и шесть обычных пулеметов.

В 1958 году самый мощный комплект вооружения получили вертолеты JH-34A на которые установили четыре ПТУР SS-10, сорок 70-мм НАР, две 20-мм пушки, три крупнокалиберных и шесть обычных пулеметов.







 ЛТХ:
Модификация   JH-34A
Диаметр главного винта, м   17.07
Диаметр хвостового винта, м   2 .90
Длина,м   14.25
Высота ,м   4.85
Масса, кг
  пустого   3513
  нормальная взлетная   5897
  максимальная взлетная   6350
Внутренние топливо, л   1160 + опционально 568
Тип двигателя   1 ПД Wright R-1820-84B/D
Мощность, кВт   1 х 1140
Максимальная скорость, км/ч   196
Крейсерская скорость, км/ч   156
Дальность действия, км   397
Скороподъемность, м/мин   335
Практический потолок, м   2895
Статический потолок, м   1490
Экипаж, чел   4
Вооружение:   сорок 70-мм НАР, две 20-мм пушки, три 12.7-мм и шесть 7.62-мм пулеметов


 Доп. информация :


 Фотографии:

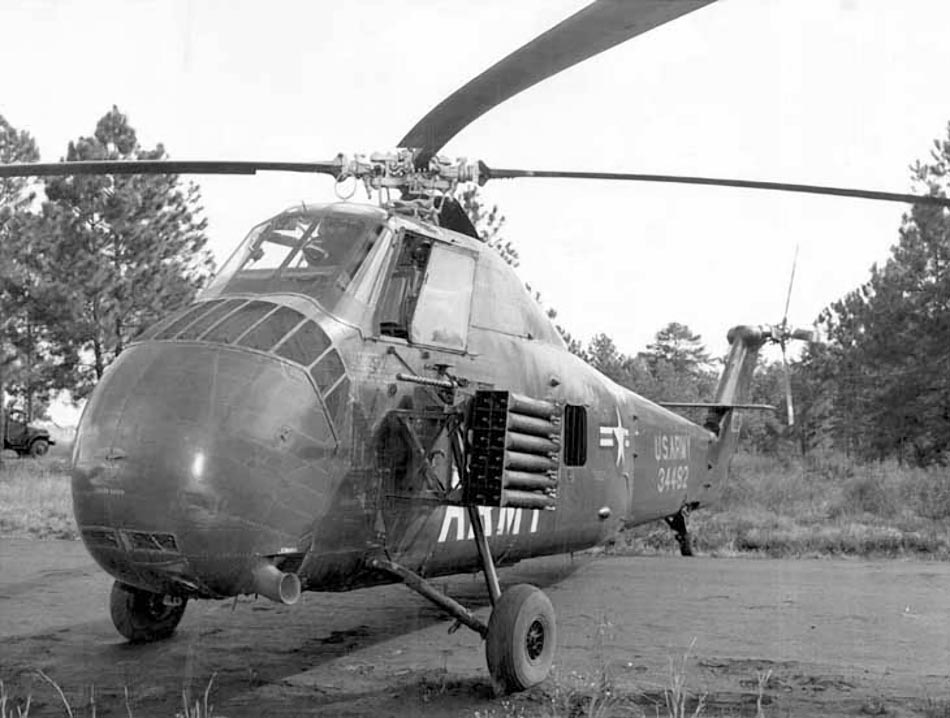

 JH-34 вооруженный двумя пулеметами, 12х70-мм FFAR и 2х127-мм НАР HVAR

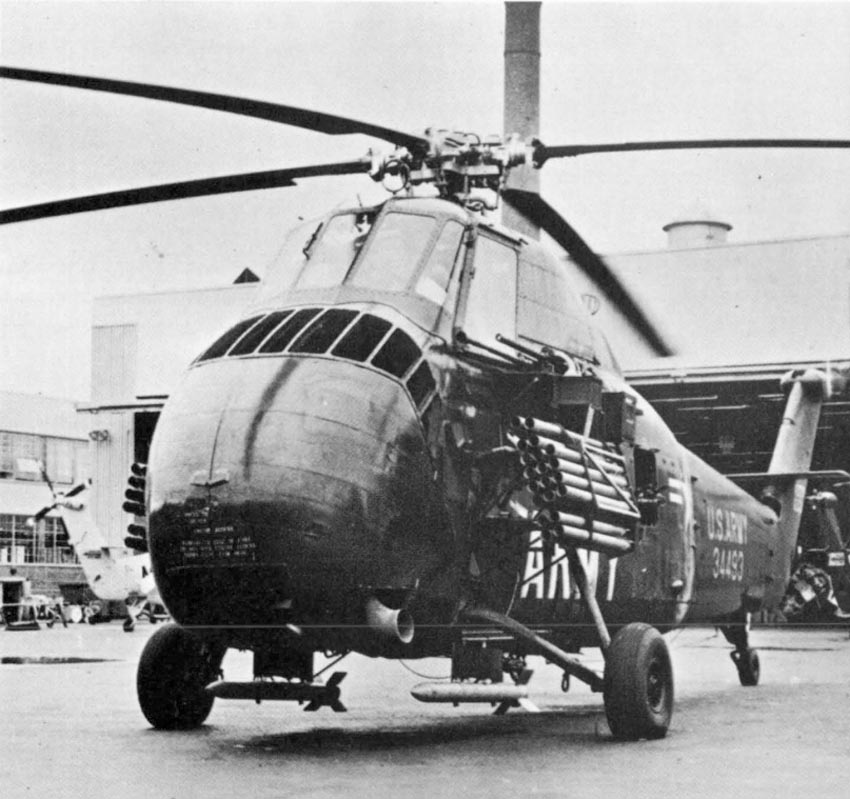

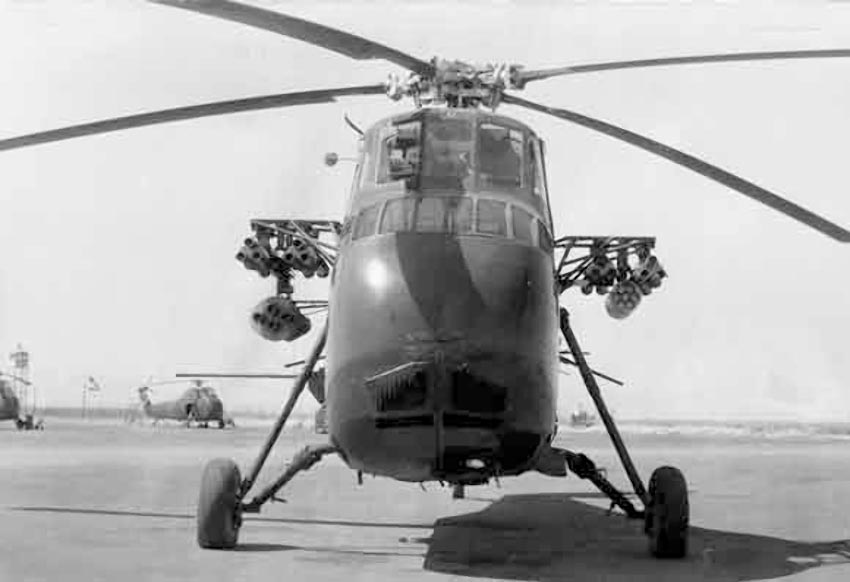

 JH-34 вооруженный двумя пулеметами, 12х70-мм и 2х127-мм НАР

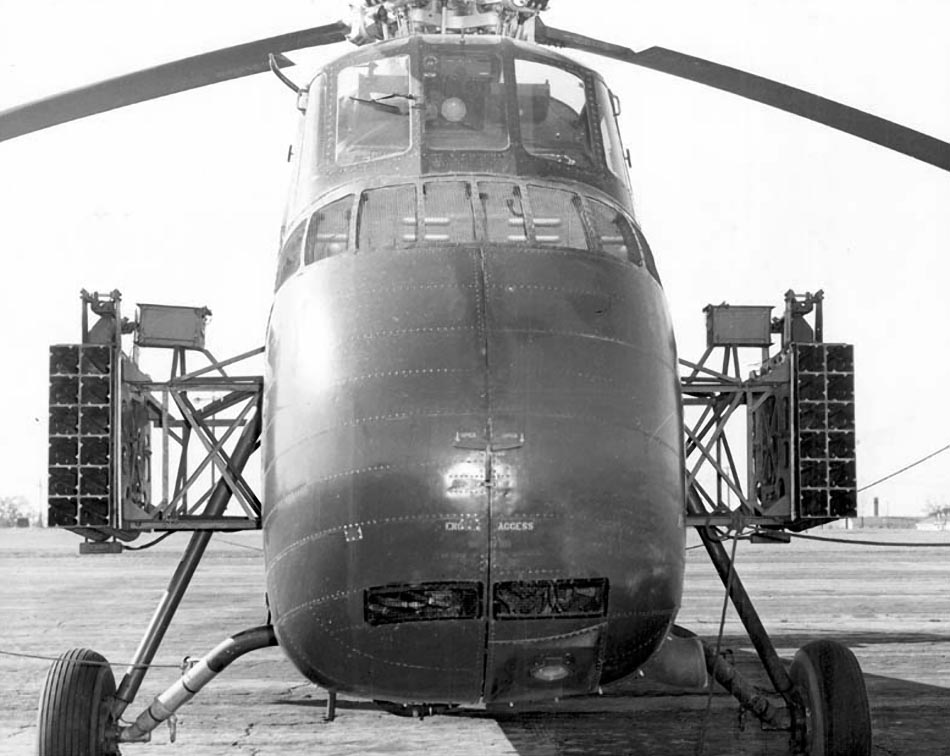

 JH-34 вооруженный двумя пулеметами, 12х70-мм и 2х127-мм НАР

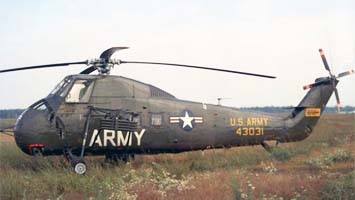

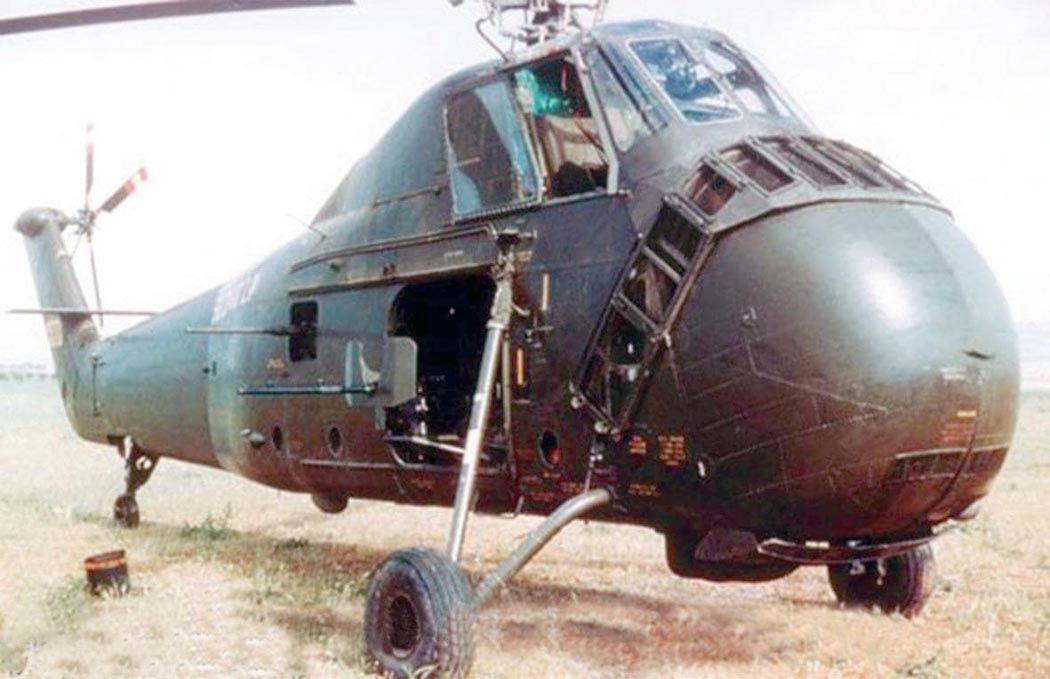

 JH-34

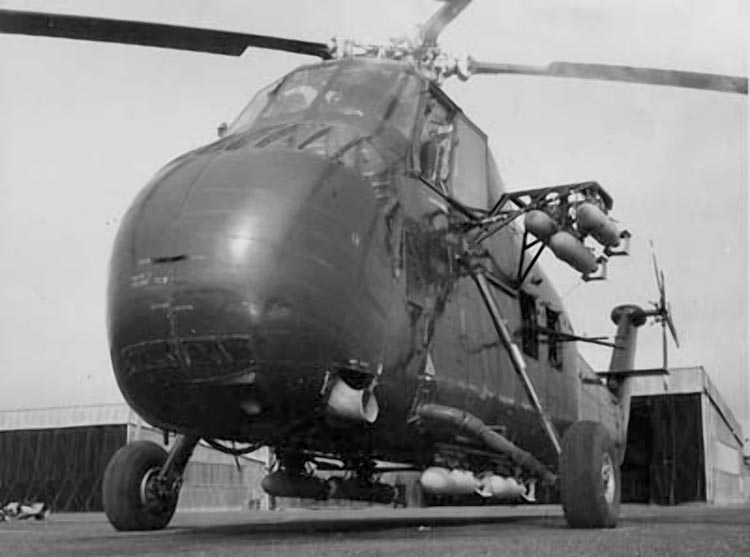

  JH-34

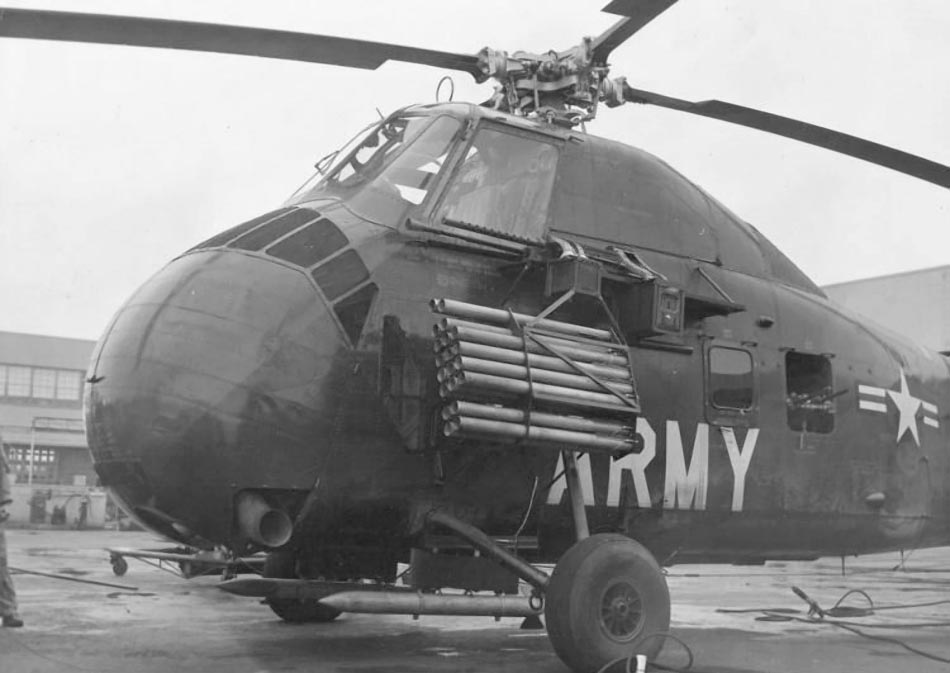

  JH-34

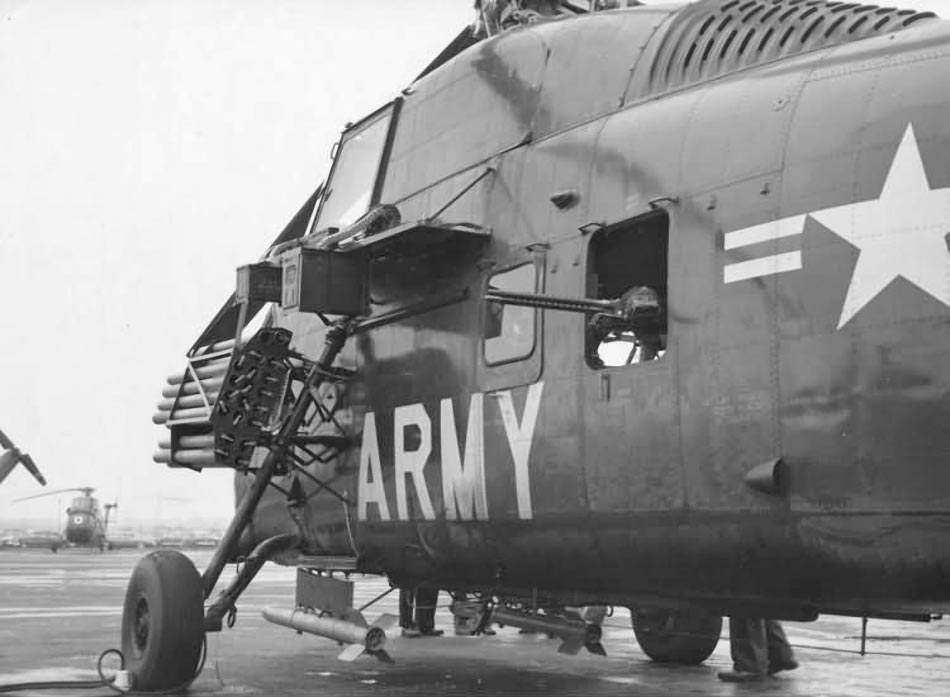

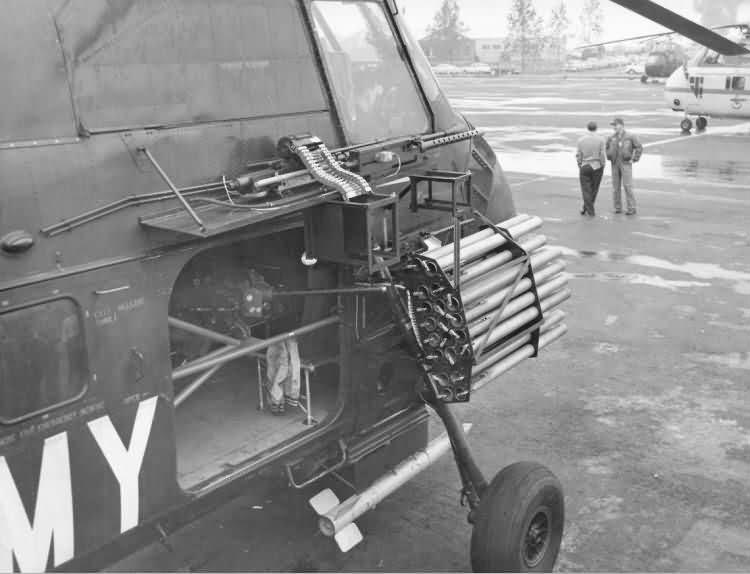

  JH-34 с 2х7.62-мм и 2х12.7-мм пулеметами, 2х20-мм пушками и 12х70-мм и 2х127-мм НАР

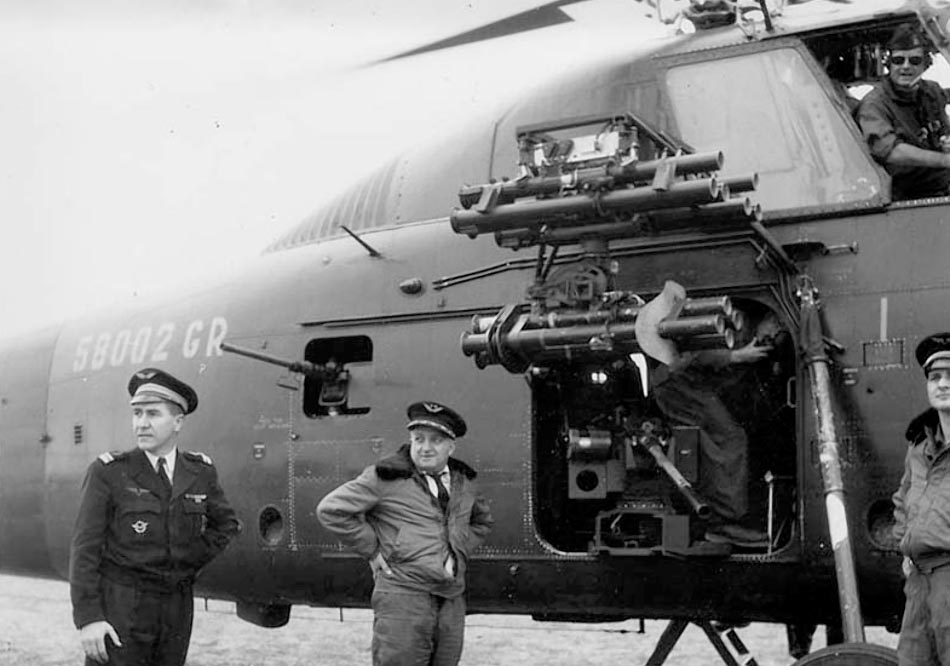

 Французский Mammouth с УРВП, ПУ Bazooka, 1x7.62-мм и 2x12.7-мм пулеметами и 20-мм пушкой MG151
  Mammouth вооруженный 12,7-мм пулеметом Browning и 20-мм пушкой MG151
 ПУ Bazooka на Mammouth
 Mammouth вооруженный легкими бомбами

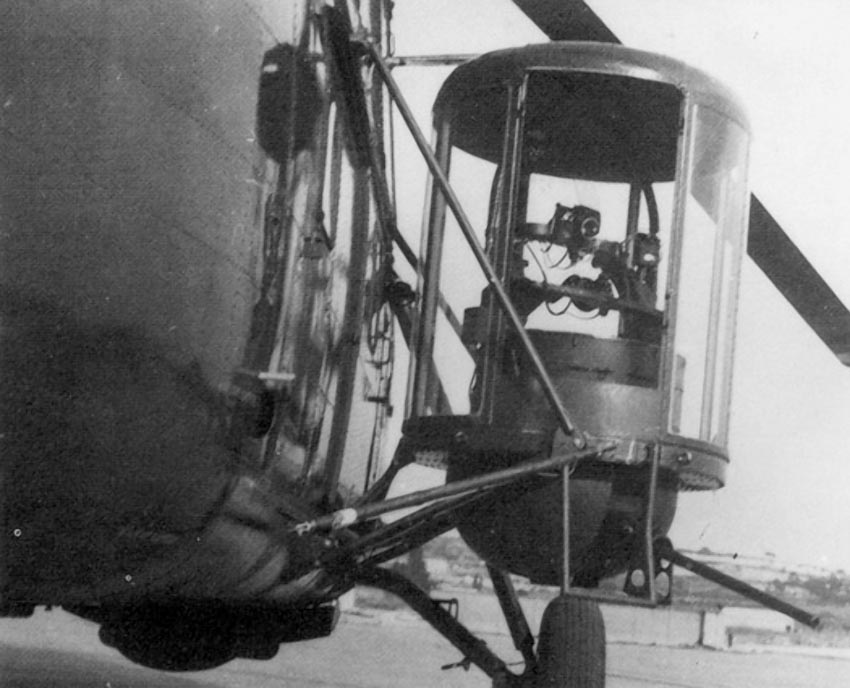

 Огневая точка смонтированая на Mammouth

 Варианты окраски:

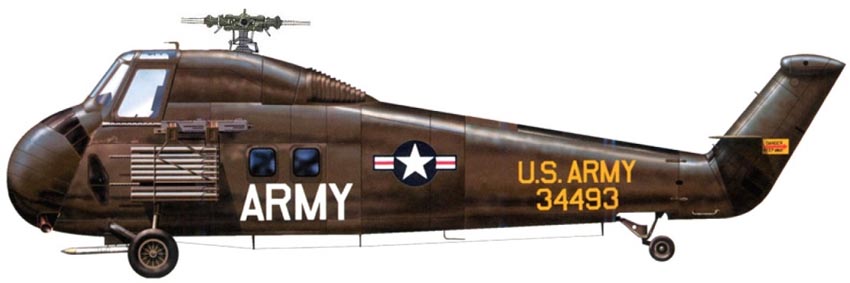

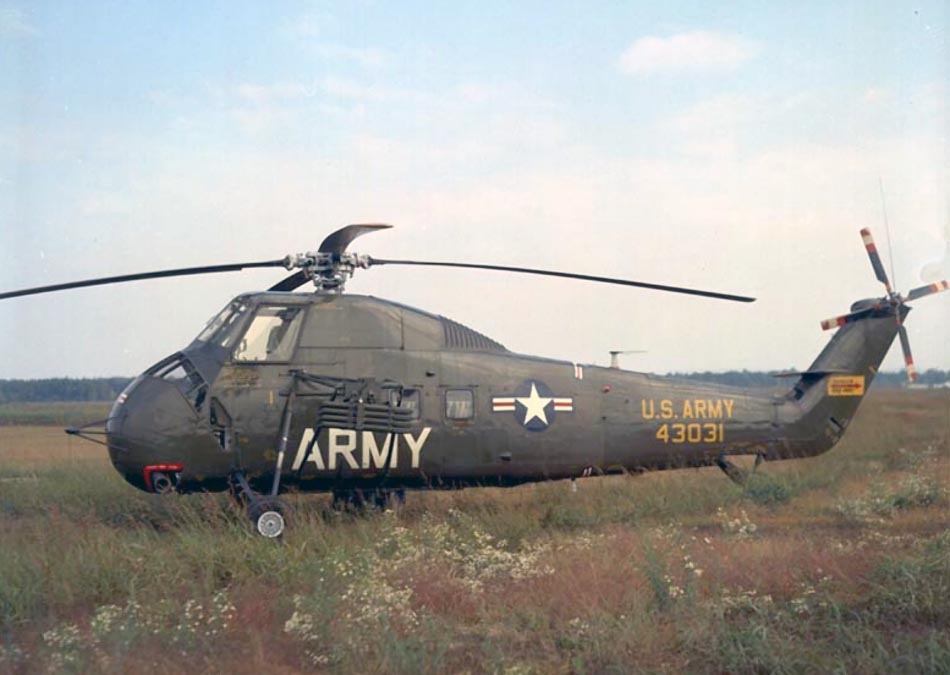

 JH-34 Армии США







Список источников:

Наука и Техника. Игорь Величко. Вертолеты в вооруженной борьбе. От начала до "венца эволюции"
Крылья Родины. Вадим Михеев. Гениальное творение конструктора Сикорского

Aerofiles.com. Sikorsky
Squadron/Signal 1146. Lennart Lundh. H-34 Choctaw in action
1000aircraftphotos.com. No. 2714. Sikorsky S-58 H-34A Choctaw (53-4493 c/n 5851) US Army
