   MD 530MG Defender

Разработчик: McDonnell Douglas
Страна: США
Первый полет: 1984
Тип: Легкий ударный вертолет
  ЛТХ     Доп. информация



MD 530MG Defender - легкий ударный вертолет, разработанный американской фирмой McDonnell Douglas. Предназначен для борьбы с бронетанковой техникой и разведки. Разработан на основе серийного вертолета MD 500. Первый полет вертолета состоялся в мае 1984 года.

Вертолет выполнен по одновинтовой схеме, с рулевым винтом, одним двигателем и лыжным шасси. Фюзеляж типа полумонокок каплеобразной формы, изготовлен из алюминиевых сплавов. В передней части кабины расположены сиденья летчика и стрелка (или наблюдателя), в задней части 2—4 сиденья для пассажиров. Возможна перевозка до 7 чел. при установке 4 сидений в задней кабине или двух носилок по бокам фюзеляжа (в санитарном варианте), а также перевозка грузов до 900 кг. В задней части кабины имеются 14 узлов крепления грузов, под задними сиденьями - багажный отсек. Под полом кабины в передней части расположен отсек радиоэлектронного оборудования, в задней части - топливные баки. Хвостовое оперение вертолета Т-образное, с вертикальными шайбами на концах стабилизатора.

Несущий винт пятилопастный, с бесшарнирным креплением цельнометаллических лопастей. Рулевой винт диаметром 1,65 м, двухлопастный. Лопасти имеют стальной лонжерон и обшивку из стеклопластика. Для уменьшения уровня шума может устанавливаться четырехлопастный рулевой винт с меньшей скоростью вращения, лопасти которого расположены по Х-образной схеме.

Силовая установка состоит из одного двигателя в хвостовой части фюзеляжа. Воздухозаборник расположен в передней части обтекателя несущего винта.

Топливная система - два протектированных бака общей емкостью 240 л, расположенных под полом задней кабины. Возможна установка дополнительного топливного бака емкостью 80 л.

В состав электронного оборудования входят: 2 связных приемопередатчика KY 195, навигационный связной приемопередатчик КХ 175, автоматический радиокомпас КХ 85 и приемоотвегчик КТ 76, 2 связные радиостанции VNF-251 метрового диапазона, навигационный связной приемопередатчик VNF-251/351 метрового диапазона, навигационный индикатор IND-350, автоматический радиокомпас ADF-650 и приемоотвегчик TDR-950.

Вооружение противотанкового вертолета состоит из четырех ПТУР Хьюз "Toy" 2 в контейнерах, которые подвешиваются на концах пилонов по бокам фюзеляжа. На этих же пилонах могут подвешиваться 4 контейнера по 7 НАР калибра 70 мм или 2 по 12 НАР, 2 контейнера с шестиствольными пулеметами М-134 калибра 7,62 мм с боезапасом 2000 патронов или пулеметами калибра 12,7 мм. У противолодочного варианта вертолета "Дефендер" (взлетной массой 1520 кг) вооружение состоит из двух противолодочных торпед Мк.4б. На вертолете установлена поисковая РЛС и буксируемый магнитометр ASQ-81.




 ЛТХ:
Модификация   MD-530MG
Диаметр главного винта, м   8.33
Диаметр хвостового винта, м
Длина,м   8.97
Высота ,м   2.62
Масса, кг
  пустого   896
  нормальная взлетная   1360
  максимальная взлетная   1610
Внутренние топливо, л   454
Тип двигателя   1 ГТД Allison 250-C30B
Мощность, л.с.   1 х 650
Максимальная скорость, км/ч   282
Крейсерская скорость, км/ч   220
Практическая дальность, км   430
Практический потолок, м   4575
Статический потолок, м   2970
Экипаж, чел   2
Вооружение:

  четыре ПТУР Хьюз "Toy" 2 в контейнерах.
  могут подвешиваться 4 контейнера по 7 НАР калибра 70 мм или 2 по 12 НАР, 2 контейнера с шестиствольными пулеметами М-134 калибра 7,62 мм с боезапасом 2000 патронов или пулеметами калибра 12,7 мм.


 Доп. информация :


  Фотографии:

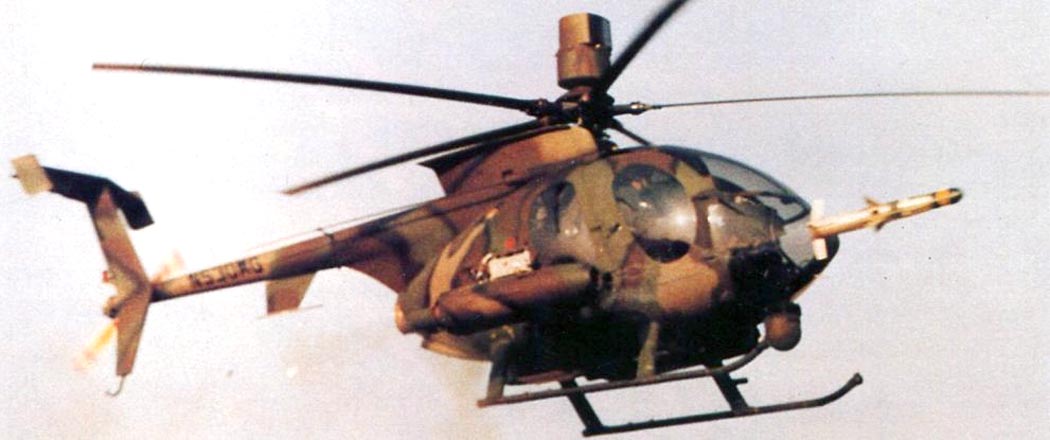

 MD 530 MG

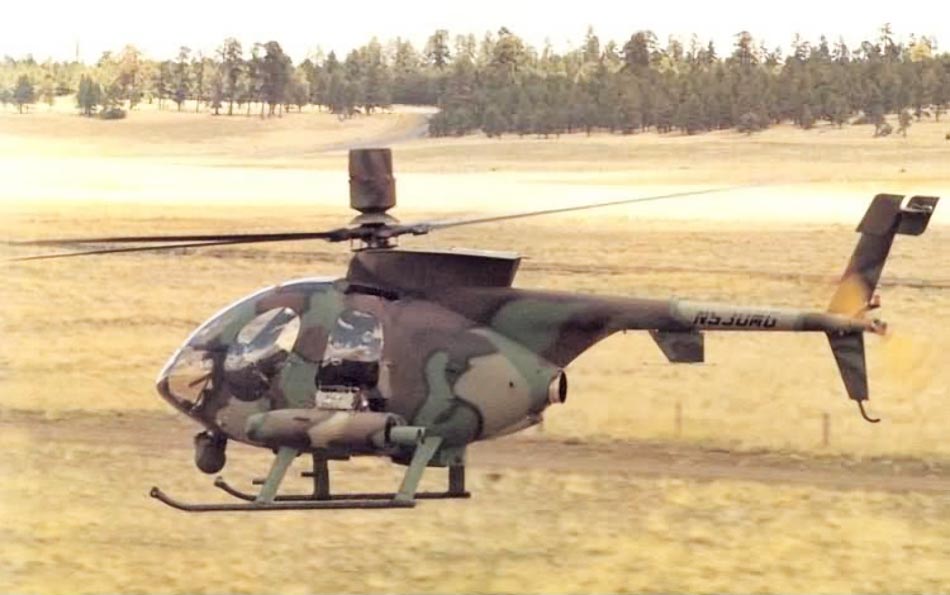

 MD 530 MG

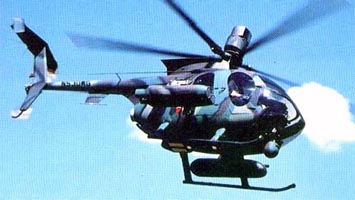

 MD 530 MG

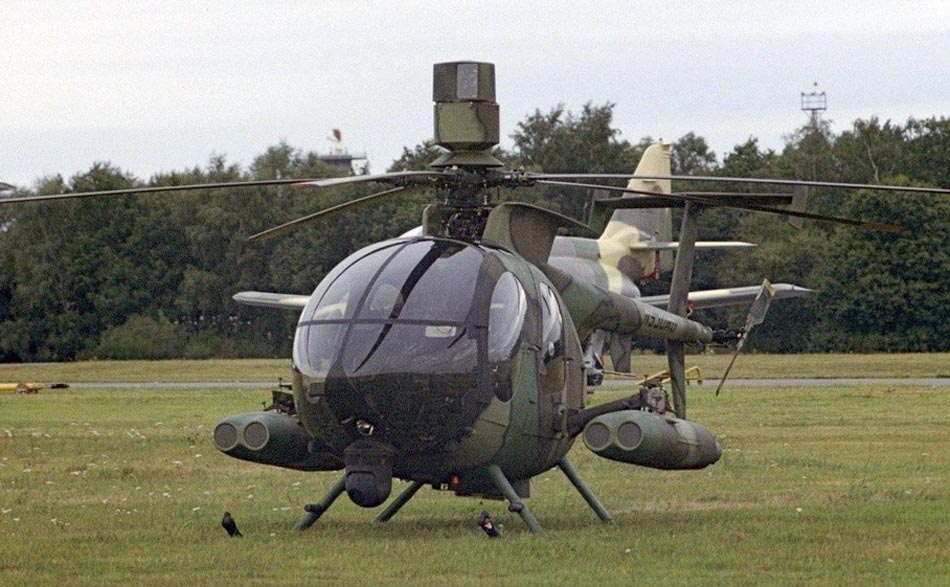

 MD 530 MG

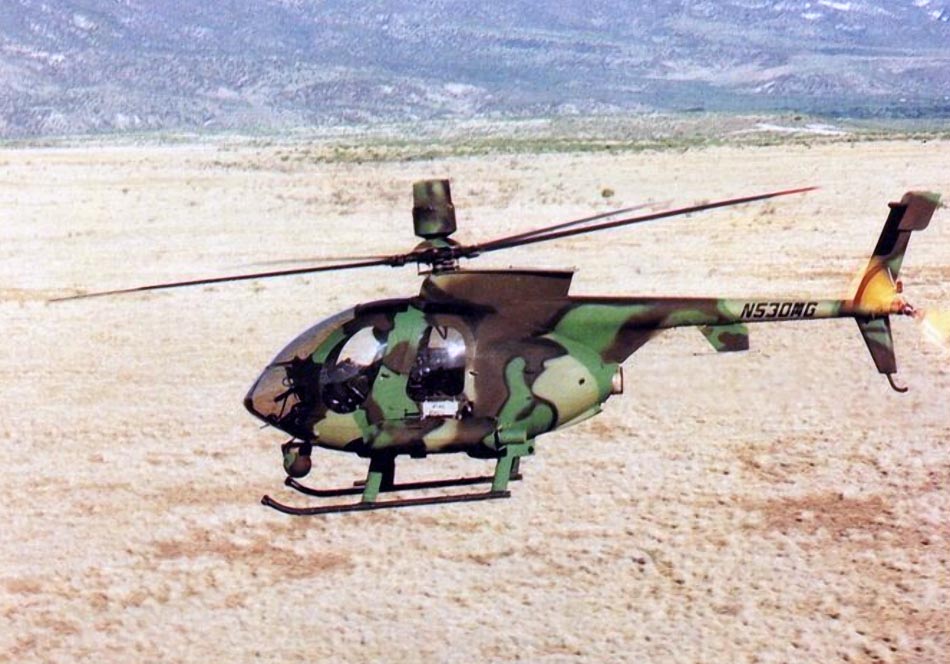

 MD 530 MG

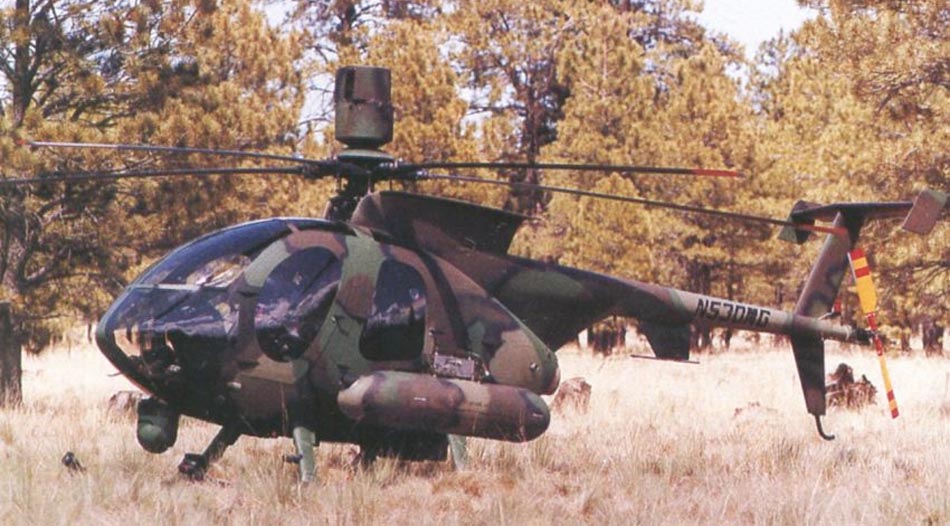

 MD 530 MG

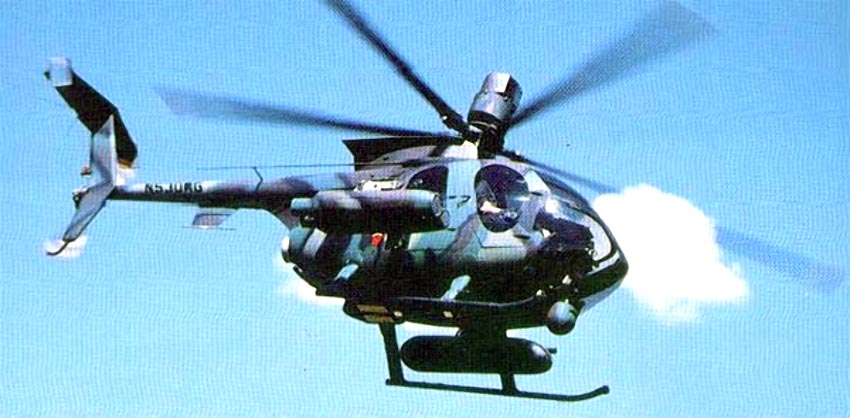

 MD 350MG (c) Nick Weight







Список источников:

Справочник. Военная авиация
Warplanes. Modern Fighting aircraft . MD-530MG Defender
Das Flugzeug-Archiv. Heereshubschrauber McDonnell Douglas MD 500/530 "Defender"
1000aircraftphotos.com. No. 11740. Hughes 530MG Defender (N530MG c/n 106-0010d)
