   Ми-24ВП

Разработчик: ОКБ Миля
Страна: СССР
Первый полет: 1986
Тип: Многоцелевой ударный вертолет
  ЛТХ     Доп. информация



Как показал реальное применение Ми-24П, в ряде случаев мощь ГШ-30К оказалась чрезмерной, для выполнения некоторых операций вполне достаточной была бы пушка калибра 23 мм. Оценки различных учреждений показали, что гораздо эффективнее будет подвижная пушечная установка НППУ-24 (9А-4454) с двухствольной пушкой ГШ-23Л. Вертолет, укомплектованный этой установкой получил обозначение Ми-24ВП. В отличие от пулеметной УСПУ-24, на новой установке при неизменном секторе обстрела в горизонтальной плоскости, отклонение пушки по вертикали стало возможным в диапазоне от +10° до -40°, (ранее от +2° до -60°). Вес установки не изменился, но темп стрельбы сократился с 5000 до 3400 выстр./мин.

В 1989 г. было начато серийное производство Ми-24ВП. Таким образом, под конец серийного производства Ми-24 получил то оружие, с которым с самого начала предусматривал М.Л. Миль.








 ЛТХ:
Модификация   Ми-24ВП
Диаметр несущего винта, м   17.30
Диаметр рулевого винта, м   3.91
Длина,м   18.57
Высота ,м   4.39
Размах крыла, м   6.66
Масса, кг
  пустого   8570
  нормальная взлетная   11300
  максимальная взлетная   11500
Тип двигателя   2 ГТД Климов ТВ3-117В
Мощность, л.с.   2 х 2225
Максимальная скорость, км/ч   320
Крейсерская скорость, км/ч   270
Перегоночная дальность, км   1000
Боевая дальность, км   450
Практический потолок, м   4500
Статический потолок, м   2000
Экипаж, чел   3
Полезная нагрузка:   до 8 солдат или 4 носилок или 1500 кг груза (максимально - 2400 кг) или 2000 кг на внешней подвеске
Вооружение:

 одна 23-мм двухствольная пушка ГШ-23Л в установке НППУ-24 (250 патронов)
 Боевая нагрузка - 804 кг на 6 узлах подвески:

16хПТУР 9М114 Штурм-В, 4хБ-8В20А (80 НАР С-8ДМ, С-8БМ, С-8ВМ, С-8КОМ, С-8С), 4ХБ-13Л1 (20 НАР С-13, С-13Т, С-13-0Ф), 4хС-24, ГШ-23Л (БК=250 патронов), 2хГУВ-1, 4хГУВ-8700, УПК-23-250, 8хОФАБ-100, 4хОФАБ-250, 4хРБК-250, 2хРБК-500, 2хКМГУ-2, 2хОДАБ-500, 2хЗБ-500


 Доп. информация :


  Фотографии:

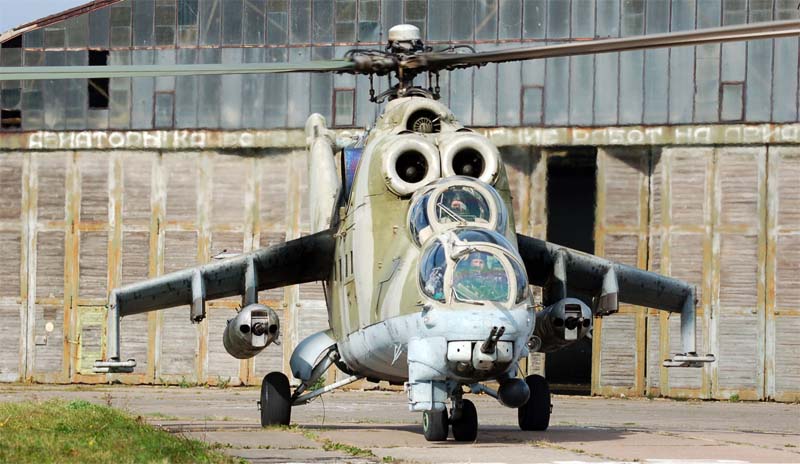

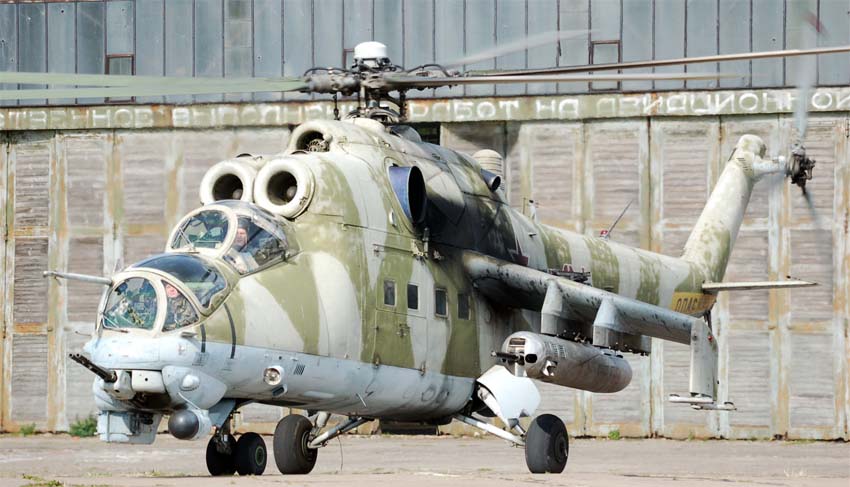

 Ми-24ВП в Торжке

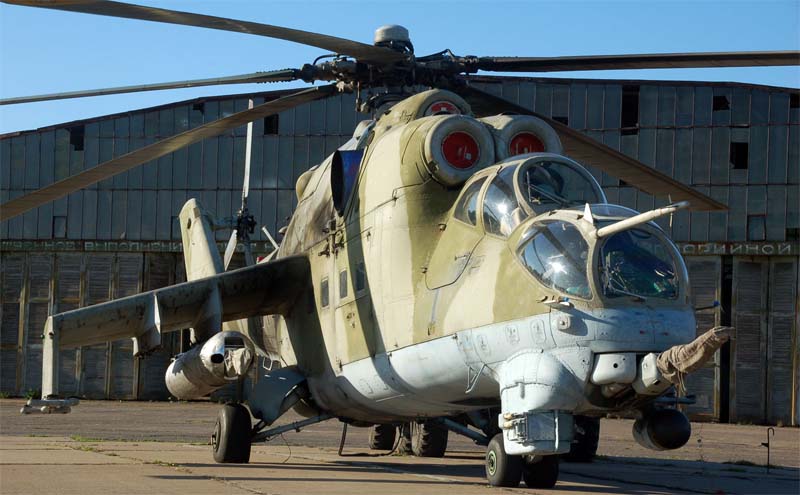

 Ми-24ВП в Торжке

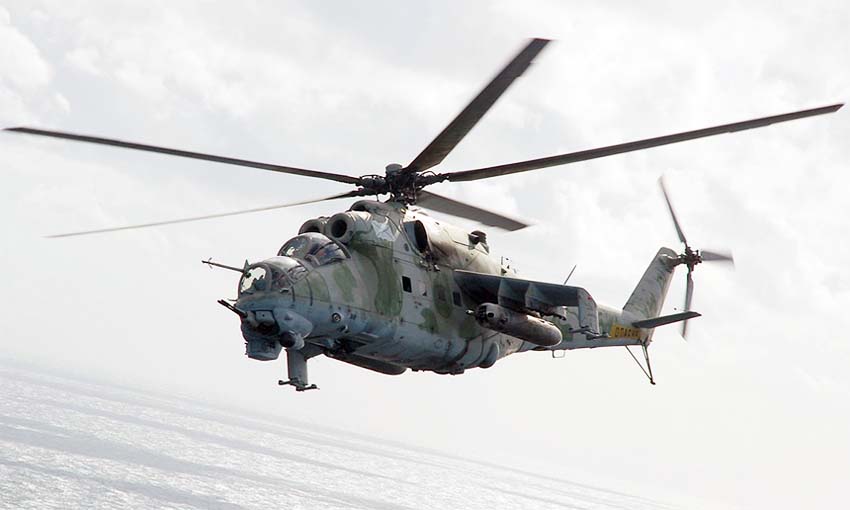

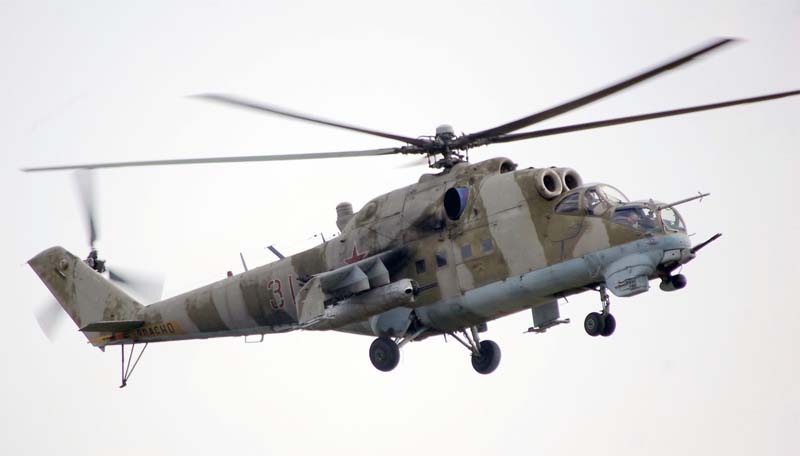

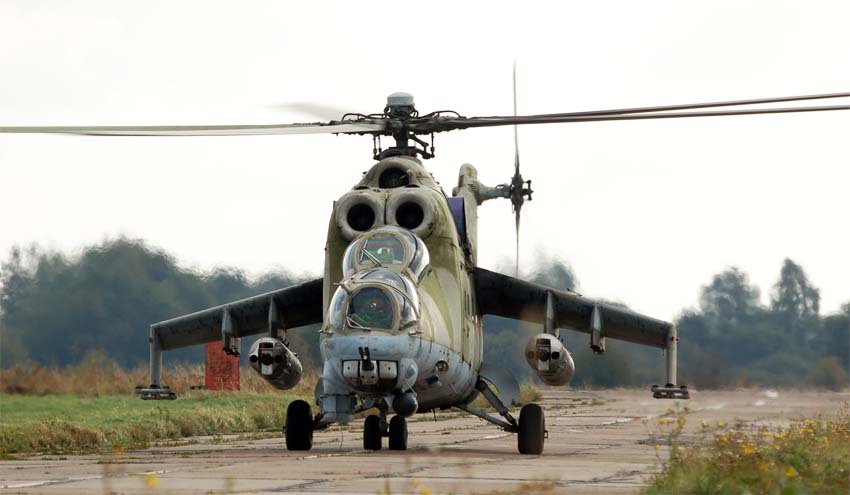

 Ми-24ВП авиации Балтийского флота   (c) Денис Евстафьев
 Ми-24ВП авиации Балтийского флота   (c) Денис Евстафьев
 Ми-24ВП авиации Балтийского флота   (c) Денис Евстафьев
 Ми-24ВП авиации Балтийского флота   (c) Денис Евстафьев
 Ми-24ВП авиации Балтийского флота   (c) Денис Евстафьев
 Ми-24ВП авиации Балтийского флота   (c) Денис Евстафьев






Список источников:

Авиация и Время. Вадим Михеев. Винтокрылый штурмовик Миля
Эспринт. Николай Секач.
Боевой вертолет Ми-24
