   Ми-35М

Разработчик: ОКБ Миля
Страна: Россия
Первый полет: 1998
Тип: Многоцелевой ударный вертолет
  ЛТХ     Доп. информация



Еще в ходе берлинского авиасалона ILA'94 появилась информация, что МВЗ им. М.Л.Миля совместно с заводом "Роствертол" из Ростова-на-Дону работает над программой модернизации Ми-24, а также его экспортных вариантов Ми-25 и Ми-35. Цель - повышение боевой эффективности, живучести и улучшение эксплуатационных характеристик. Усовершенствованные Ми-24, поставляемые за пределы России, будут называться Ми-35М. Предлагаемые изменения можно вводить постепенно, а многие из них уже реализованы на Ми-24ВП последних серий выпуска.

Машины первого этапа модернизации получат наименование Ми-35М1. Необходимые доработки сводятся к приведению Ми-24Д и Ми-24В к стандарту Ми-24ВП. (Техдокументация уже выпущена). Кроме того, двигатели будут заменены новыми ТВ3-117ВМА большей мощности, особенно в условиях высоких температур и низкого давления атмосферы. В системе управления вместо бустеров КАУ-110 установят новые КАУ-115, что позволит улучшить маневренность вертолета. Будет установлен дополнительный маслорадиатор главного редуктора. На этих машинах появятся апробированные на Ми-28 пусковые установки АПУ-8/4-У, позволяющие брать по 8 ПТУР 9М114 комплекса "Штурм-В"  под каждую консоль. (Возможно использование и новейших ПТУР комплекса "Атака-В". Они существуют в нескольких вариантах. Основным, предназначенным для поражения бронированных целей, является ракета 9М120 с кумулятивной боевой частью (БЧ), а также ее улучшенный вариант 9М220. Ракета 9М120Ф (Ф - фугасная) отличается установкой комбинированной БЧ (кумулятивной и фугасной последовательно). Для уничтожения воздушных целей служит ракета 9М220О с осколочной БЧ. Все варианты ракеты имеют дальность пуска до 6 км, их система наведения - полуавтоматическая радиокомандная. Согласно рекламным данным, вероятность поражения цели равна 0,95, а боевая эффективность ракет комплекса "Атака-В" в 1,7 -2,2 раза выше ракет 9М114.) Это даст возможность упразднить вертикальные законцовки крыла вместе с размещенными на них балочными держателями и, укоротив крыло, снизить массу планера. Фотопулемет С-13 заменят на СШ-45, позволяющий регистрировать положение цели в окуляре прицела. Новый бортовой тренажер БТШ-24, кроме имитации запуска и наведения на цель ПТУРов, одновременно сможет моделировать применяемые противником помехи. Вертолет оборудуют новыми балочными держателями оружия БДЗ-УВ со встроенными подъемниками груза. По специальным заказам могут устанавливаться дополнительные блоки навигационного комплекса, к примеру, спутниковой навигации. Экипаж Ми-35М1 получит очки ночного видения ОНВ-2.

Следующая группа изменений связана с анализом опыта применения Ми-24 в Афганистане. Надо отметить, что на всех Ми-24 в СНГ такие доработки уже проделаны и эти новшества касаются лишь экспортных машин. На Ми-35М1 будет увеличен запас отстреливаемых ИК-ловушек в : обтекателях по бокам хвостовой части с фюзеляжа (в каждом по 3 кассеты АСО-2В, I содержащих по 32 патрона). Для оповещения экипажа об облучении РЛС противника будет установлена станция СПО-15 с (Л-006) "Береза", а для постановки активных И К-помех- станция Л-166В-11Е. Предусматривается возможность оборудования вертолета ЭВУ. Для предотвращения взрыва в случае прострела топливные баки станут заполняться пенополиуретаном. Для избежания потери гидрожидкости при повреждении гидросистемы последняя будет оснащена дополнительными клапанами. Тяги управления рулевым винтом отведут друг от друга, чтобы минимизировать вероятность их поражения одним снарядом.

В настоящее время проводятся опытно-экспериментальные работы по весовому совершенствованию вертолета. Помимо укороченного крыла, предполагается установить новый крестообразный рулевой винт по образцу Ми-28. Лопасти несущего винта планируется изготавливать из стекловолокна, автомат перекоса будет усовершенствован. Все это позволит существенно облегчить конструкцию машины. Уменьшение массы еще на 85 - 90 кг возможно при замене убираемого шасси на фиксированное. В итоге, после всех доработок масса пустого Ми-35М1 составит 8350 кг, что на 270 кг меньше, чем у Ми-24В, нормальная взлетная масса составит 11100 кг, максимальная - 11500 кг. Максимальная скорость - 300-320 км/ч, крейсерская - 270-280 км/ч, статический потолок - 2100 м (МСА), практический потолок - 4600 м, дальность с 5% АНЗ топлива - 420 км.

Еще более совершенный вариант вертолета получит обозначение Ми-35М2. На нем, помимо прочего вооружения, возможно использование ракет класса "воздух-воздух" 9М39 комплекса "Игла-В" (модификация ПЗРК "Игла"). Ракета 9М39 оснащена пассивной инфракрасной системой наведения, имеет осколочную БЧ и весит вместе с ПУ 14 кг. Минимальная дальность пуска составляет 800 м, максимальная - 5200 м, высота полета цели - от 20 до 3500 м, а вероятность ее поражения - 0,95. Пушка ГШ-23Л будет заменена на ГШ-23В с жидкостным охлаждением, что позволит вести огонь длинными очередями и с меньшими интервалами. Планируется установка новой радиоаппаратуры связи с наземными войсками и станции наведения ПТУРов. Масса пустого Ми-35М2 составит 8050 кг. Максимальная скорость вертолета составит 312 км/ч, скороподъемность - 12,4 м/с, статический потолок - 2500 м, а практический - 5750 м.

На третьем этапе модернизации появится Ми-35МЗ. На вооружение авиации Сухопутных войск России он поступит под обозначением Ми-24ВМ. Вертолет получит пилотажно-навигационный комплекс ПНК-24, созданный по подобию ПрПНК-28 вертолета Ми-28. Комплекс управления оружием "Тор-24", заменяющий "Радугу", также базируется на технических решениях, реализованных на Ми-28. Будет демонтирована станция постановки активных ИК-помех Л- 166В-11Е. Выяснилось, что против новейших зенитных ракет она не только неэффективна, но и облегчает им удерживать контакт с целью. Взамен вертолет получит станцию предупреждения "Мак-УФМ", работающую в ИК-диапазоне (ранее она была апробирована на Су-24М и Су-39), и радиолокационную аппаратуру предупреждения "Пастель". Эти комплексы работают совместно с автоматом отстрела ловушек УВ-26, что позволит отстреливать их только в случае опасности. Масса пустого Ми-35МЗ составит 8200 кг, максимальная скорость - 300 км/ч, статический потолок - 2400 м, практический потолок - 4800 м, дальность полета с 5% АНЗ - 420 км.

МВЗ им. М.Л.Миля разослал предложения по модернизации Ми-24/25/35 в страны, где эксплуатируются эти вертолеты. Некоторые государства уже выразили заинтересованность, прежде всего установкой пушки и доработкой машин под установку ПТУР "Атака-В". "Живой" экземпляр Ми-35М впервые демонстрировался публично в Париже в июне 1995 г. Машина была близка к Ми-35М2. Вертолет имел укороченное крыло, новый несущий и хвостовой винты, вооружение, включавшее комплексы "Атака" и "Игла". В отличие от ранее распространенной информации, на этом экземпляре стояли французские навигационная система Nadir 10 и система управления оружием NOCAS (Night Operation Capable Avionics System), совместно разработанная фирмами Sextant Avionique и Thomson-TTD Optronic. NOCAS взаимодействует с аппаратурой ночного видения Chlio, системой индикации на лобовом стекле VH-100 и жидкокристаллическими индикаторами SMD 45H. Этот же вертолет экспонировался на Московском международном авиакосмическом салоне (МАКС-95) в августе 1995 г.





 ЛТХ:
Модификация   Ми-35М3
Диаметр главного винта, м   17.20
Диаметр хвостового винта, м   1.90
Длина,м   18.57
Высота ,м   4.39
Масса, кг
  пустого   8200
  нормальная взлетная   11200
  максимальная взлетная   11800
Внутренние топливо, кг   1500 + опционально 1000
ПТБ   1200 (4 х 500 л)
Тип двигателя   2 ГТД Климов ТВ3-117ВMA
Мощность, кВт   2 х 1660
Максимальная скорость, км/ч   310
Крейсерская скорость, км/ч   260
Практическая дальность, км   420
Практический потолок, м   4800
Статический потолок, м   2400
Экипаж, чел   2 + опционально 1
Полезная нагрузка:   до 8 солдат или 4 носилок
Вооружение:   одна 23-мм двухствольная пушка ГШ-23Л в установке НППУ-24 (450 патронов)
  боевая нагрузка - 804 кг на 6 узлах подвески:
  2 ПУ УБ-20-8 20х80-мм С-8 НУР, и
  4-16 ПТУР Атака, Штурм-В
  2 УР воздух-воздух 9М39 Игла-В, или
 контейнеры УПК-23-250 с 23-мм пушкой ГШ-23Л и 250 патронами, контейнеры с пулеметами или 30-мм гранатометами, или 1500 кг бомб малого калибра в том числе кластерные, напалмовые, дымовые.
  возможно установка поставщика мин ПФМ-1


 Доп. информация :

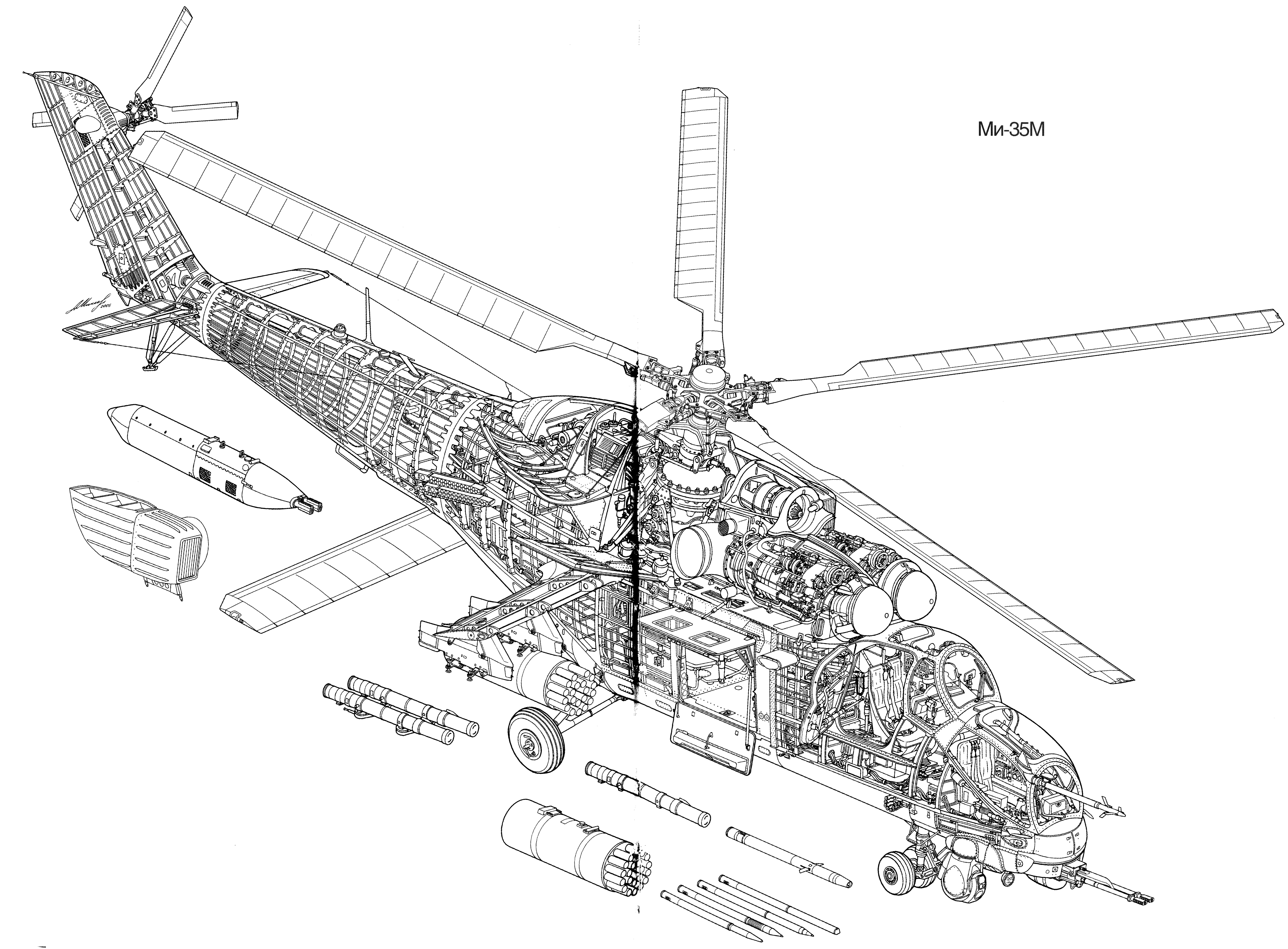

 Чертеж "Миль Ми-35"
 Фотографии:

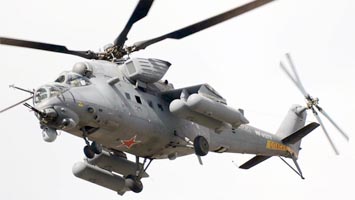

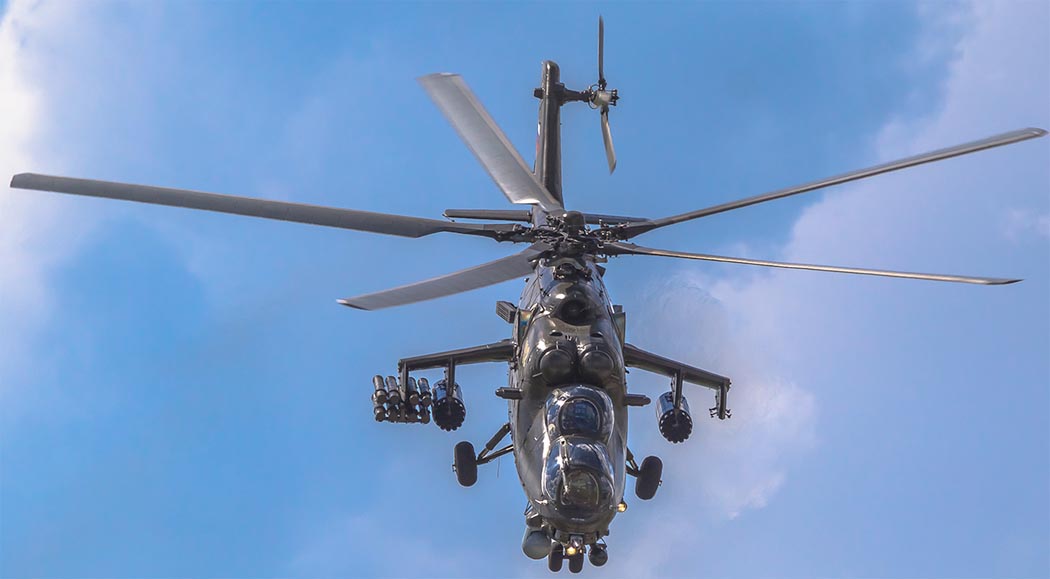

 Ми-35М

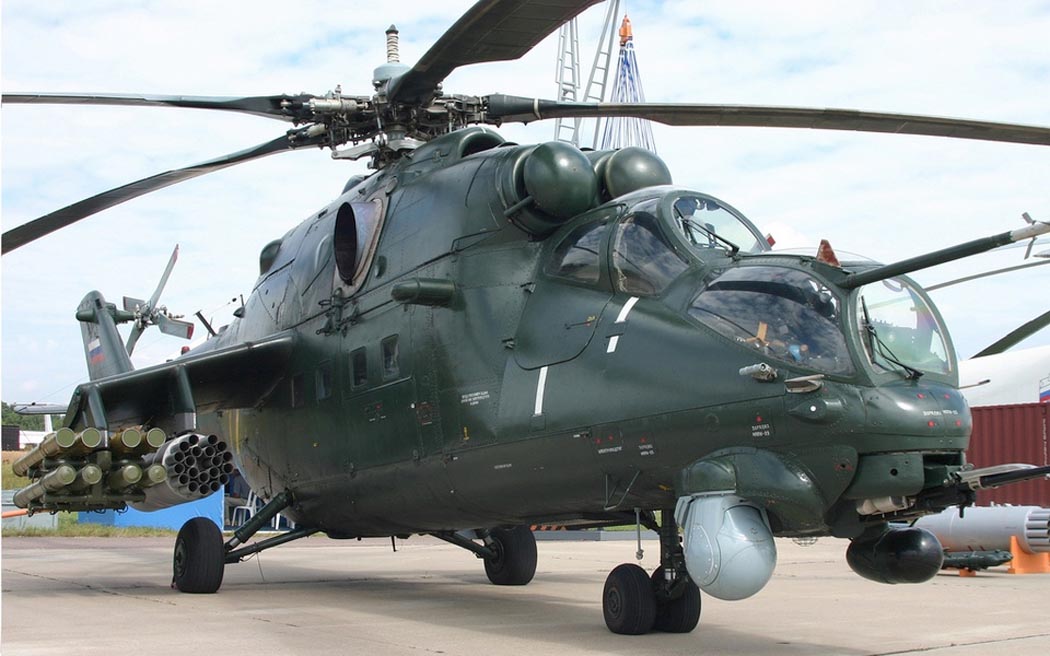

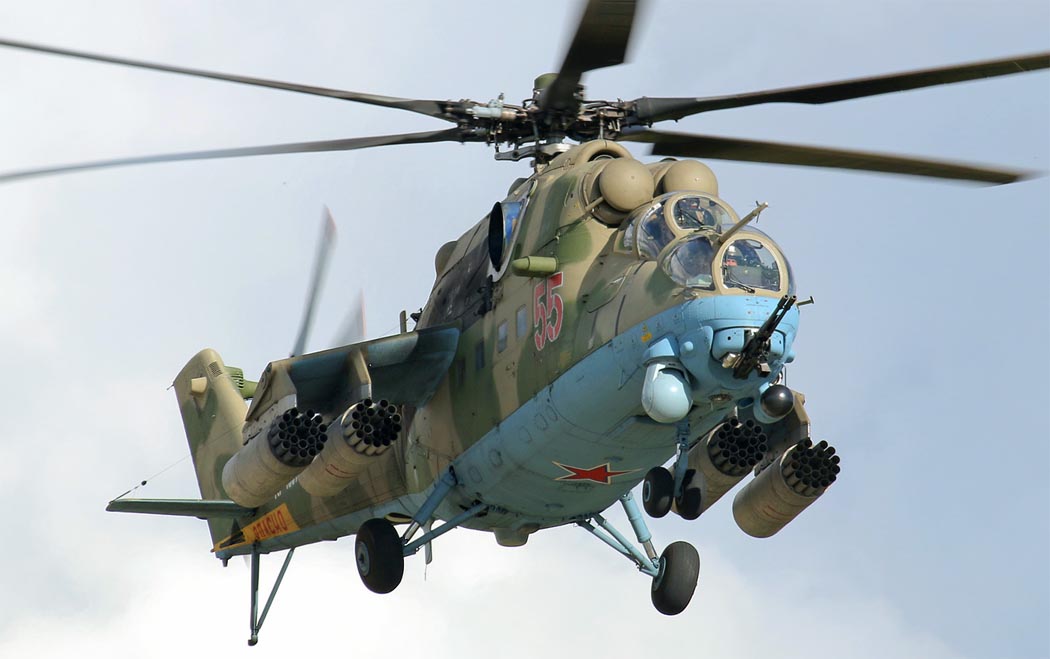

 Ми-35М (c) kiba

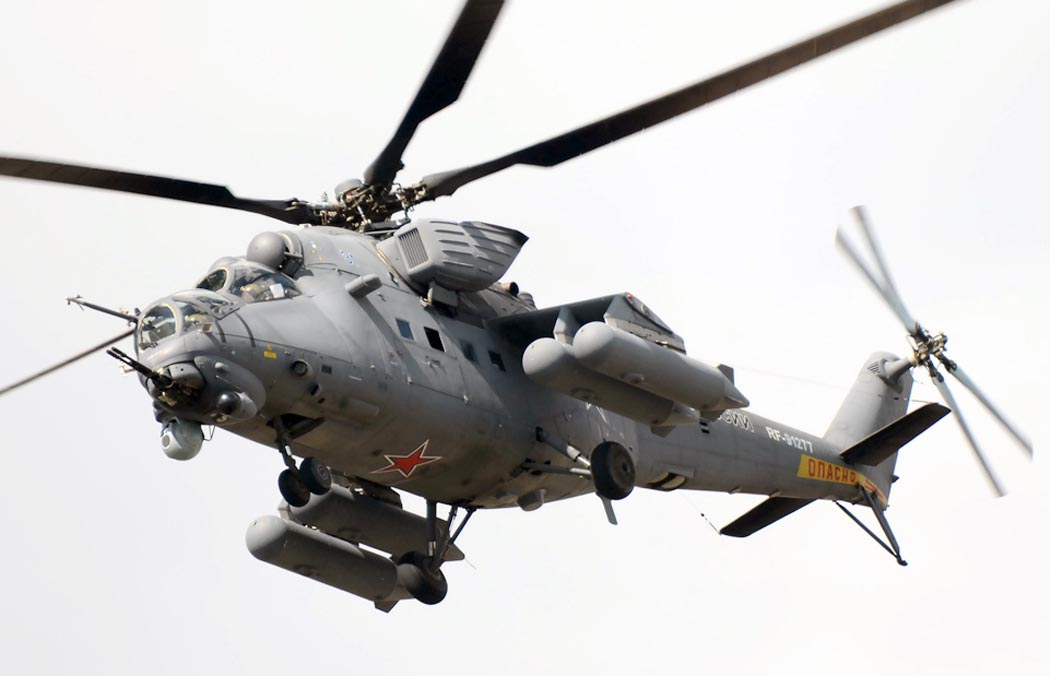

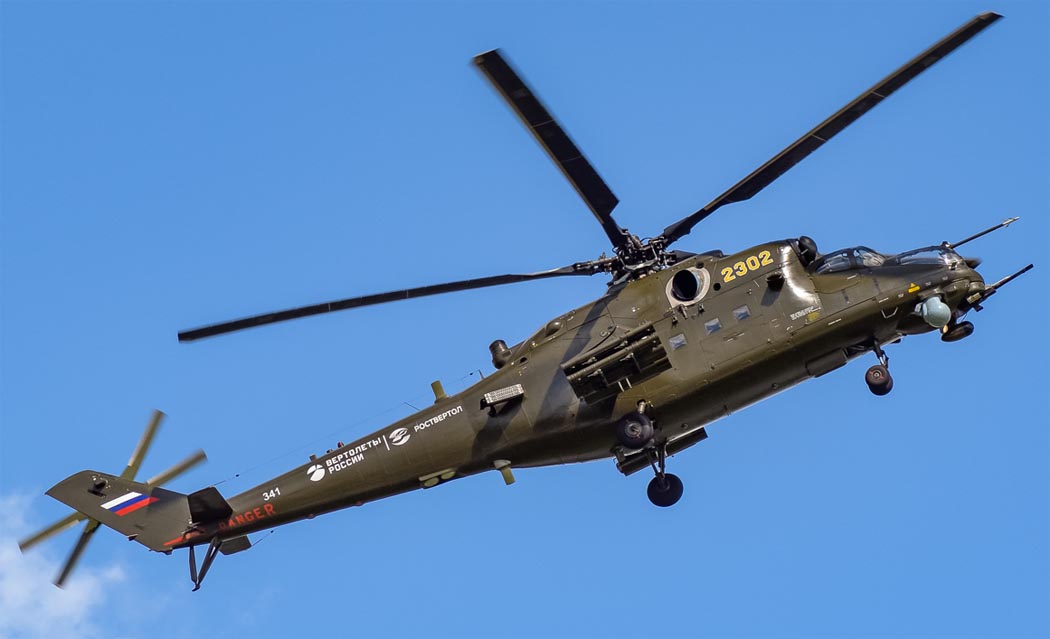

 Ми-35М (c) Антон Петров

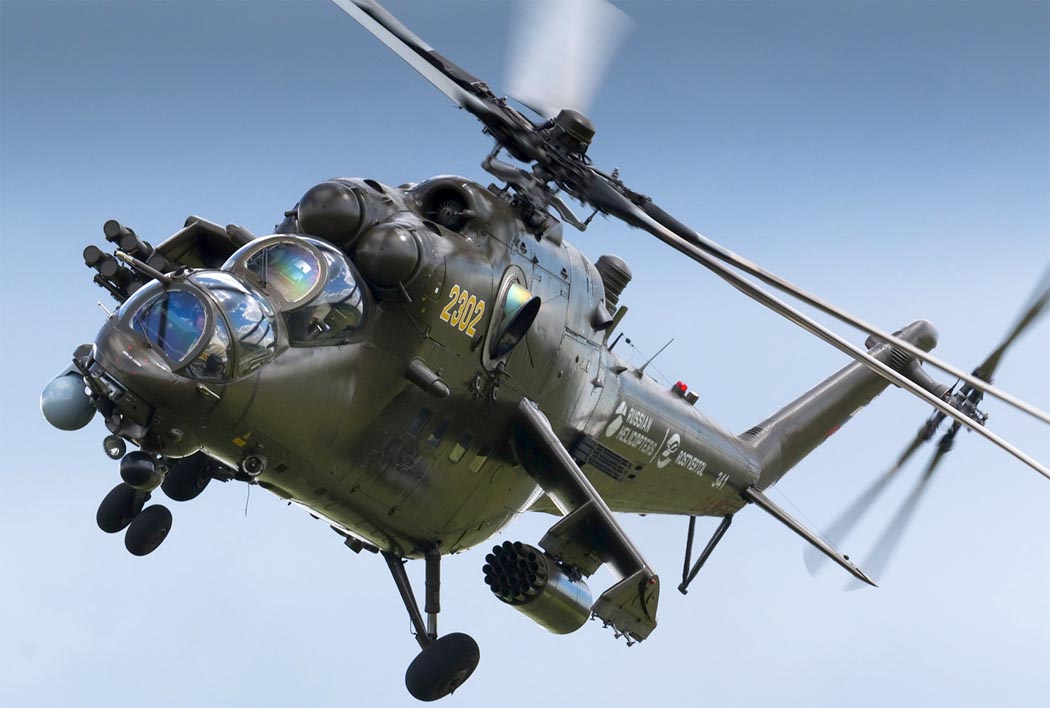

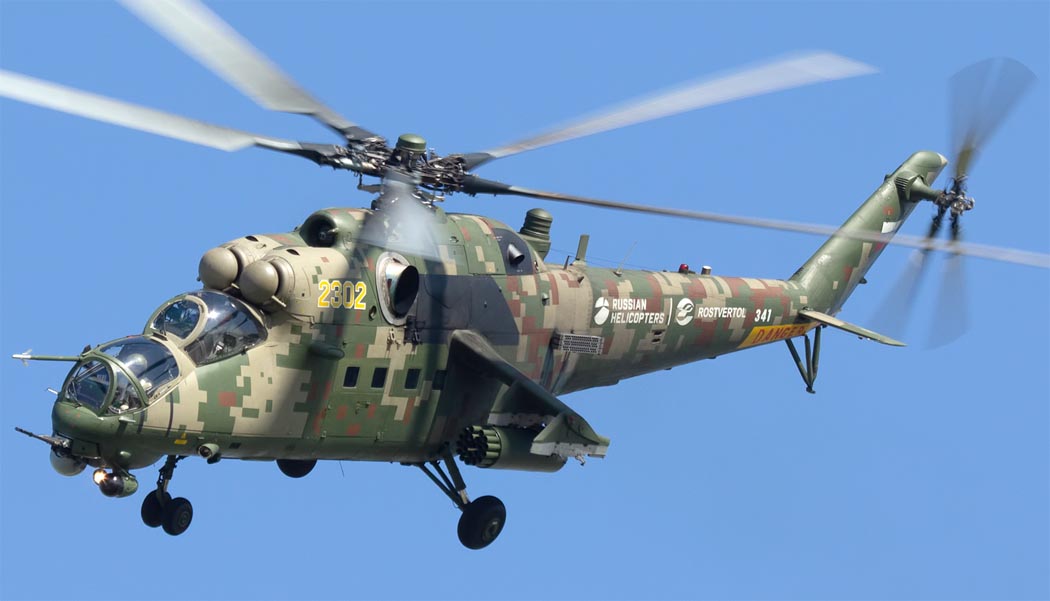

 Ми-35М (c) Дмитрий Терехов
 Ми-35М (c) Александр Листопад
 Ми-35М (c) Вячеслав Грушников
 Ми-35М (c) Максим Живилов

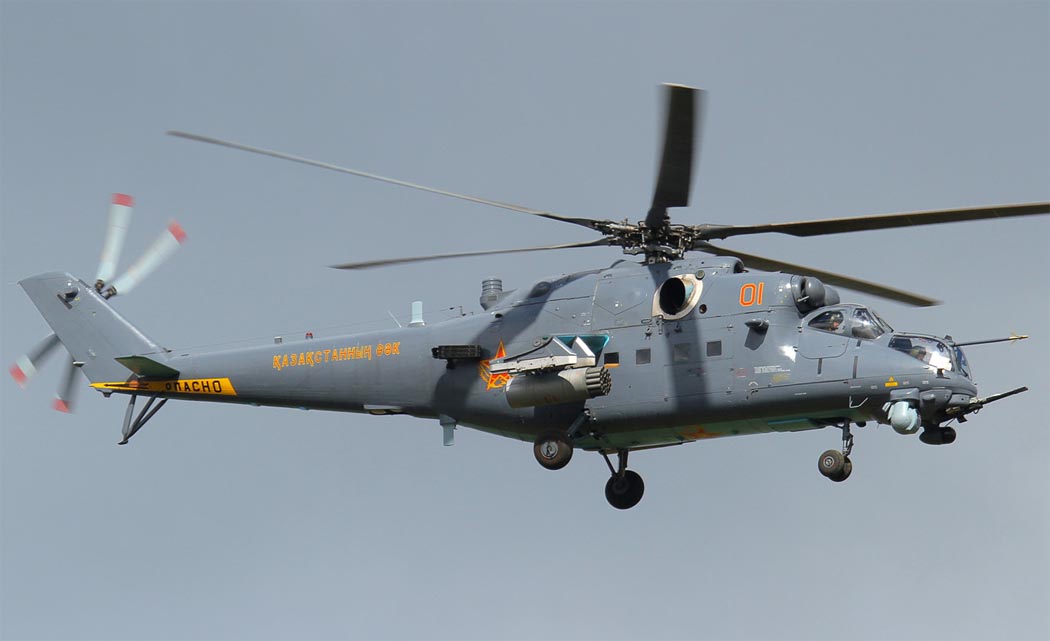

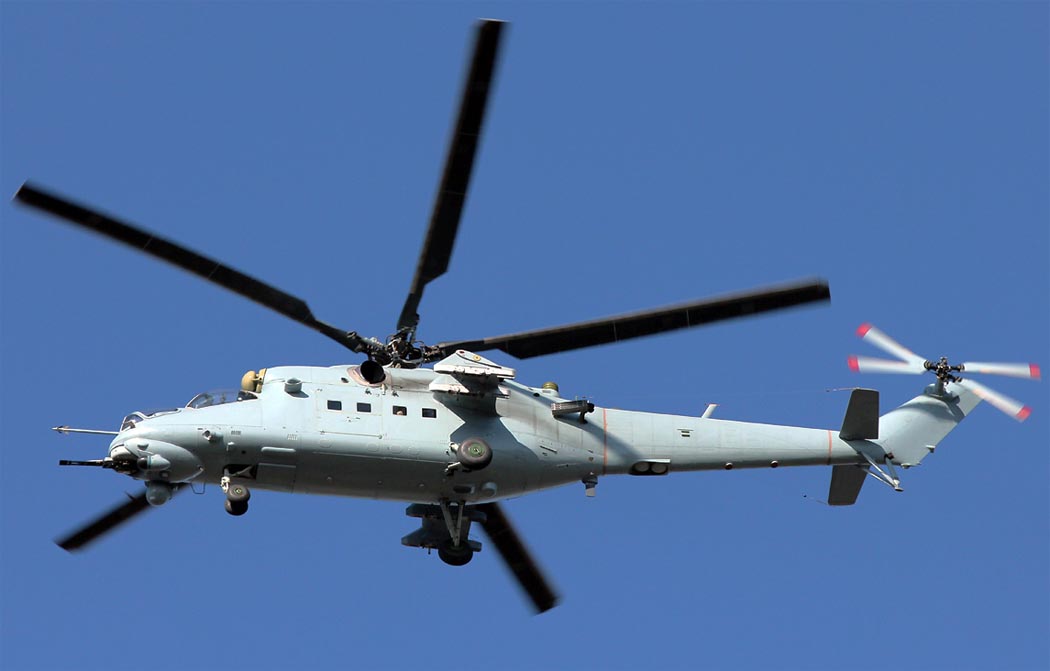

 Ми-35М ВВС Казахстана (c) Антон Петров
 Ми-35М (c) Иван Савицкий

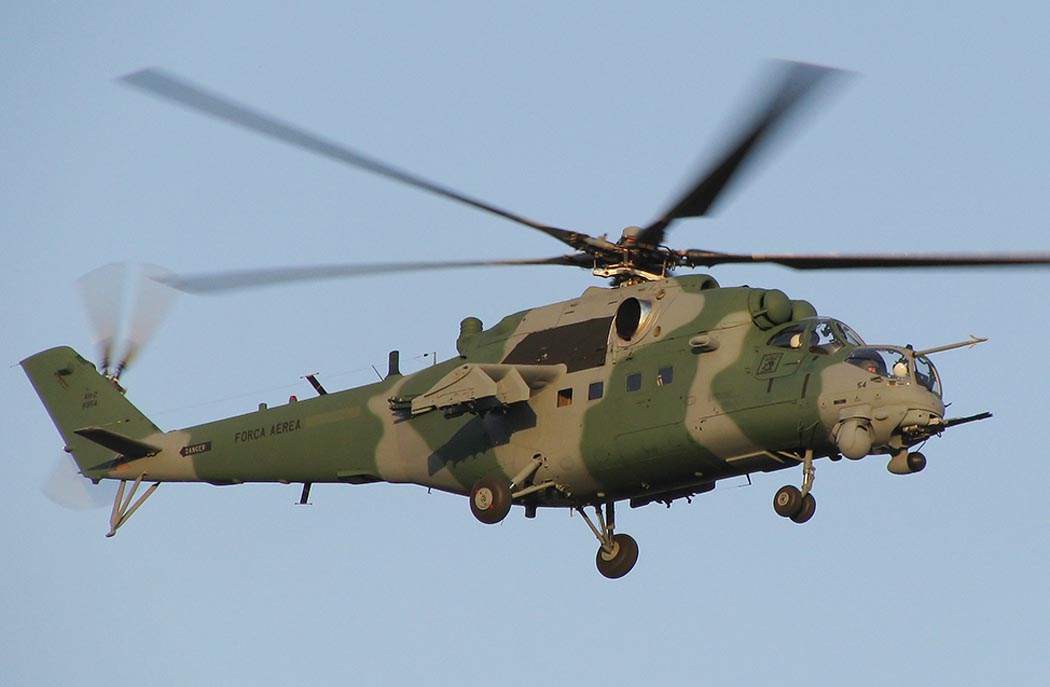

 Ми-35М ВВС Бразилии (c) Михаил Мизикаев

 Схемы:

 Компоновочная схема Ми-35

  Варианты окраски:

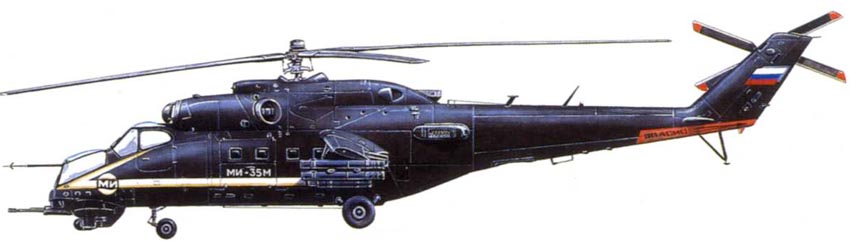

  Демонстратор Ми-35М

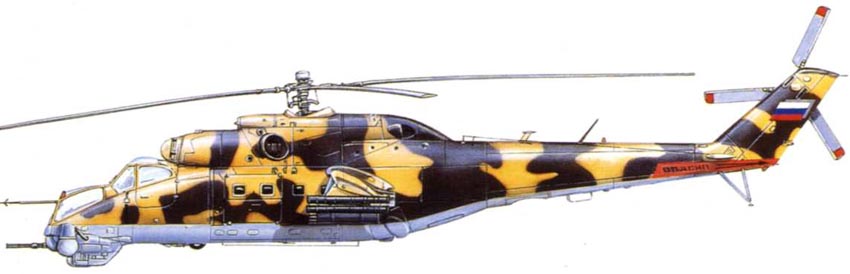

 Ми-35М на МАКС-1997
