   SA.342 Gazelle

Разработчик: Aerospatiale
Страна: Франция
Первый полет: 1973
Тип: Легкий ударный вертолет
  ЛТХ     Доп. информация



SA.342 Gazelle - многоцелевой легкий ударный вертолет, разработанный французской фирмой Aerospatiale (теперь Eurocopter France) на базе многоцелевого вертолета SA.341 Gazelle. Вертолет отличается от предшественника ГТД  Astazou XIV и двумя узлами подвески для размещения оружия.  Вертолет принят на вооружение в 1977 году. Вертолет поставлялся в Анголу, Абу Даби, Бурунди, Камерун, Китай, Кипр, Эквадор, Египет, Габон, Гвинею, Ирак, Ирландию, Кению, Кувейт, Иорданию, Ливан, Ливию, Морокко, Катар, Руанду, Сирию и Югославию.

Оснащенный двигателем Astazou XIVH мощностью 640 кВ, прототип SA 342 поднялся в воздух 11 мая 1973 года. Вертолет пришел на смену SA 341. Экспорт начался с гражданского SA 342J и военного SA 342К, последний вскоре был заменен на SA 342L с модернизированным фенестроном. Аналогичный вертолет для ALAT получил обозначение SA 342М. Начиная с 1 февраля 1980 года, было поставлено более 200 экземпляров, вооруженных четырьмя ПТУР НОТ и прицелом М397, который в начале 1990-х годов был заменен прицелом ночного видения Vivian.

Для войны в Персидском заливе 30 вертолетов было переделано в модификацию SA 342M/Celtic с парой управляемых ракет MATRA Mistral класса "воздух - воздух" на левом борту и прицелом SFOM 80. Заключительная модель ряда - вертолет SA 342М/АТАМ. Это обозначение получили 30 модифицированных экземпляров с четырьмя ракетами Mistral и прицелом Т2000. Вертолеты SA 342М оснащались двигателями Astazou XIVM с автоматическим пуском и имели максимальную взлетную массу 1900 кг, увеличивающуюся в боевых условиях до 2000 кг. Авиационное электронное оборудование включает в себя автопилот, а также автоматическую навигационную систему Nadir.

У Египта, Ирака, Марокко и Сирии были аналоги Gazelle, вооруженные ПТРК НОТ и пушкой, но экземпляры, построенные в бывшей Югославии фирмой SOKO, имели российское вооружение. После 132-х вертолетов модификации SA 341Н Partizan компания SOKO выпустила 170 SA 342L до 1991 году. Модификации включали в себя разведывательный SA 341L HERA и SA 342L GAMA, вооруженный четырьмя противотанковыми управляемыми ракетами АТ-3 "Sagger" и двумя ракетами от комплекса SA-7 "Grail", переделанными в ракеты воздушного боя, а также прицелом М334.

Вертолеты Gazelle эксплуатировали более 25 военных организаций в мире. До прекращения производства в 1995-1996 годах было выпущено более 1260 экземпляров, без вертолетов югославского производства.

Конструкция.

Вертолет выполнен по одновинтовой схеме, с рулевым винтом "фенестрон", одним ГТД и лыжным шасси.

Фюзеляж цельнометаллический, типа полумонокок. Основным силовым элементом является жесткая платформа, состоящая из двух продольных коробчатых лонжеронов и поперечных балок. К передней части платформы крепится фонарь остекления, к задней — хвостовая балка монококовой конструкции из алюминиевого сплава с обшивкой из слоистых панелей с сотовым заполнителем. На хвостовой балке установлены вертикальное оперение с рулевым винтом и стабилизатор. На платформе укреплена сварная рама из легкого сплава, к которой крепятся окна и двери кабина экипажа. К центральной части рамы, выполненной из легких слоистых панелей с сотовым заполнителем и содержащих багажный отсек и основной топливный бак, крепится главный редуктор. К задней части рамы, выполненной из KM, крепятся двигатель и хвостовая балка. Платформа для трансмиссии также выполнена из КМ. В кабине расположены два сиденья: спереди — для экипажа и общее сиденье, сзади — для трех пассажиров. С каждой стороны кабины имеется открывающаяся наружу дверь, сразу за которой/ расположена открывающаяся во внутрь дополнительная грузовая дверь. В полу кабины площадью 1.5м2, выполненном из слоистых панелей с сотовым заполнителем, имеются узлы для крепления груза. Доступ в багажное отделение осуществляется через заднюю перегородку или через вспомогательную дверь с правой стороны фюзеляжа. Кабина снабжена системой вентиляции, предусмотрена установка системы обогрева. Конструкция планера рассчитана на эксплуатацию в широком диапазоне температур: от -35 до +50°С. В военном варианте предусмотрено бронирование кабины экипажа.

Вертикальное оперение стреловидное с несимметричным профилем, установленным под углом к продольной оси хвостовой балки, создает боковую силу в полете для уравновешивания реактивного крутящего момента.

Стабилизатор прямоугольной формы в плане с перевернутым профилем, размахом 1.93м и площадью 1.8м2. На концах стабилизатора установлены шайбы, имеющие стреловидность по передней кромке.

Шасси лыжное крепится к фюзеляжу с помощью изогнутых стальных труб. Стойки лыж снабжены обтекателями. В задней части каждой лыжи может быть установлено колесо. Предусмотрена возможность установки поплавкового шасси. Колея шасси 2м.

Несущий винт трехлопастный с полужестким креплением лопастей. Втулка выполнена за одно целое с валом несущего винта, имеет горизонтальные и осевые шарниры (вертикальные шарниры отсутствуют). Колебания лопастей в плоскости вращения ограничены упругими элементами, имеющими слоистую конструкцию из металла и силиконового эластомера. Лопасти прямоугольной формы в плане, выполнены из КМ и включают лонжерон, обшивку и сотовый заполнитель; могут вручную складываться для хранения. Хорда лопасти 0.3м, профиль лопасти NACA 0.012, площадь лопасти 1.57м2, окружная скорость концов лопастей 208м/с. Тормоз несущего винта обычного типа.

Рулевой винт — вентилятор типа "фенестрон" диаметром 0.695м, с жестким креплением лопастей, установлен в кольцевом канале в вертикальном оперении. Фенестрон имеет 13 цельнометаллических лопастей, штампованных из легкого сплава. В конструкции осевых шарниров втулки использованы самосмазывающиеся подшипники. Нагрузки от центробежных сил воспринимаются торсионами.

Силовая установка. Двигатель установлен сверху фюзеляжа позади кабины и закрыт обтекателем. На сопле двигателя установлен дефлектор, уменьшающий тепловое излучение вертолета. Сухая масса двигателя — 160кг.

Трансмиссия состоит из главного редуктора (редуктор двигателя и несущего винта), расположенного впереди двигателя над задней частью кабины, промежуточного редуктора, расположенного над двигателем, редуктора рулевого винта и соединительных валов.

Топливная система включает два топливных бака общей емкостью 545л (один расположен под багажным отсеком). Предусмотрена установка дополнительного бака емкостью 200л в задней части кабины в перегоночном варианте. Запас масла 14.6л для двигателя и 3.5л для редуктора.

Система управления гидравлическая, с давлением 3.9Мпа, включает три гидроусилителя несущего винта, и гидроусилитель рулевого механического винта. В случае отказа гидроусилителей используется обычная механическая система управления. Электрическая система постоянного тока с напряжением 28В питается от генератора мощностью 4кВт, приводимого от двигателя и электрической батареи емкостью 40 А*ч. Система переменного тока с напряжением 28В питается от мотор-генератора с мощностью 0.5кВт, напряжением 115/200В и частотой 400 Гц.

Электронное оборудование. Дополнительное связное оборудование включает приемопередатчики дециметрового, метрового и коротковолнового диапазонов, переговорные устройства и приемники сигналов. Дополнительное навигационное оборудование включает радиокомпас, радиовысотомер и всенаправленный УКВ-маяк. Могут быть установлены оборудование для полетов по приборам и автопилот. На противотанковом варианте AS.342M могут быть установлены автопилот PA85G, автономная система навигации "НАДИР", доплеровский радиомаяк и оборудование для ночных полетов.

Вооружение может включать: два контейнера НАР калибром 70мм, две УР AS.12 класса "воздух-земля" с электродистанционной системой наведения и гидростабилизированным прицелом АРХ-334, четыре (шесть) ПТУР "Хот" с гиростабилизированным прицелом АРХ-379, два пулемета калибром 7.62мм или одну пушку GIAT калибром 20мм.





 Модификации :

 SA.342К Gazelle

 первый серийный вариант на базе SA.341J.

 SA.342L Gazelle

 модификация SA.341J с улучшенным винтом.
 SA.342М Gazelle
 противотанковая модификация на базе SA.342L-1 c 4-6 ПТУР HOT и 20-мм пушкой М621 или 2 7.62-мм пулеметами.
 SA.342М Viviane Gazelle
 вариант SA.342М с системой наведения SFIM Viviane.
 SA.342М ATAM Gazelle
 эскортный вертолет с системой наведения T2000 и 4 УР Mistral.
 SOKO SA-342 HERA
 югославский вариант многоцелевого ударного вертолета на базе SA.342L-1.
 SOKO SA-342 GAMA
 югославский вариант вертолета огневой поддержки на базе SA.342L-1.



 ЛТХ:
Модификация   SA.342
Диаметр главного винта, м   10.50
Диаметр хвостового винта, м   0.695
Длина,м   9.53
Высота ,м   3.19
Масса, кг
  пустого   990
  максимальная взлетная   2000
Внутренние топливо, л   545 + опционально 200
Тип двигателя   1 ГТД Turbomeca Astazou XIVM
Мощность, кВт   1 х 640
Максимальная скорость, км/ч   280
Крейсерская скорость, км/ч   260
Практическая дальность, км   710
Скороподъемность, м/мин   468
Практический потолок, м   4100
Статический потолок, м   3040
Экипаж, чел   2
Полезная нагрузка:   3 пассажира или 700 кг на подвеске
Вооружение:  одна 20-мм пушка М621
 Боевая нагрузка - 500 кг на 2 узлах подвески:
 2 контейнера с 1 или 2 7.62-мм пулеметом АА52 или MAG, или 2 УР воздух-поверхность AS.12 или 4 AS.11 или
 4-6 ПТУР TOW или HOT, или  2 ПУ 68-мм или 70-мм или 81-мм НУР.


 Доп. информация :


  Чертеж "Aerospatiale SA.342 Gazelle (1)"
  Чертеж "Aerospatiale SA.342 Gazelle (2)"

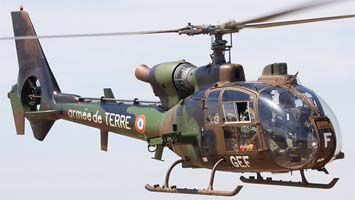

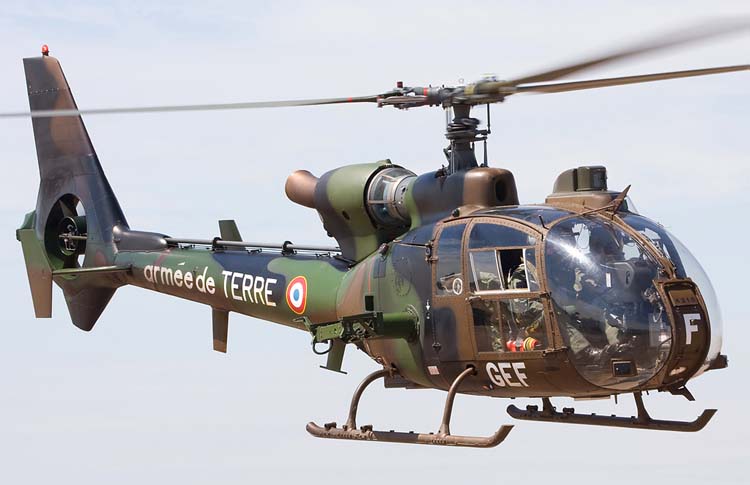

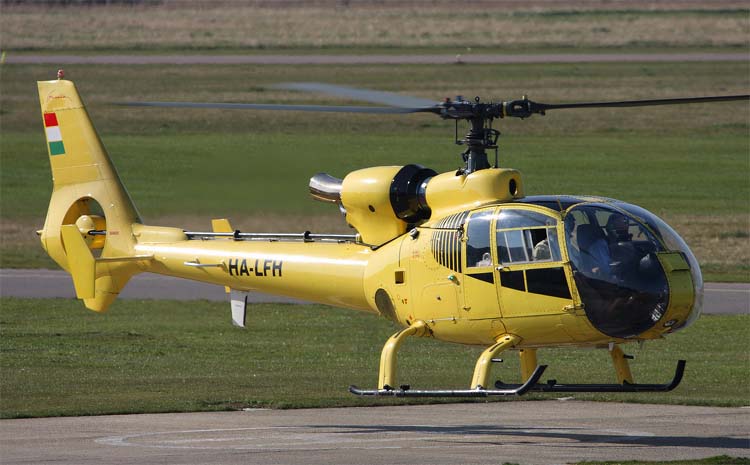

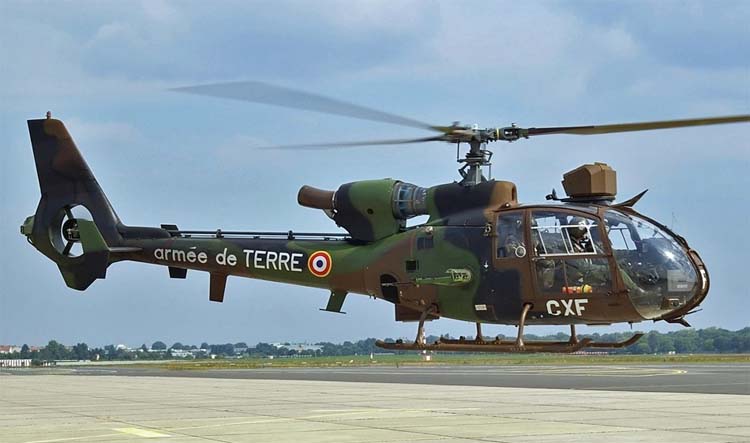

  Фотографии:

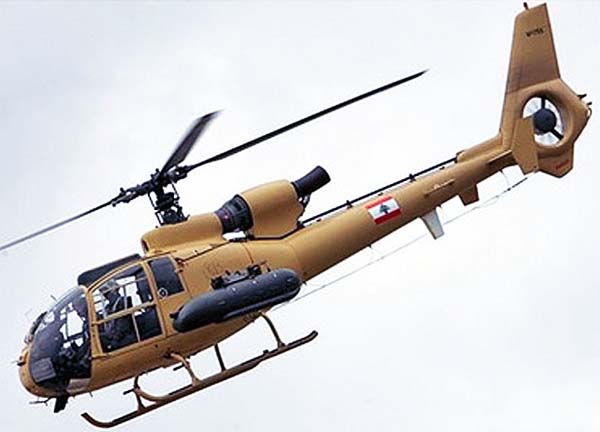

 SA.342L1   (c) Shaun Schofield

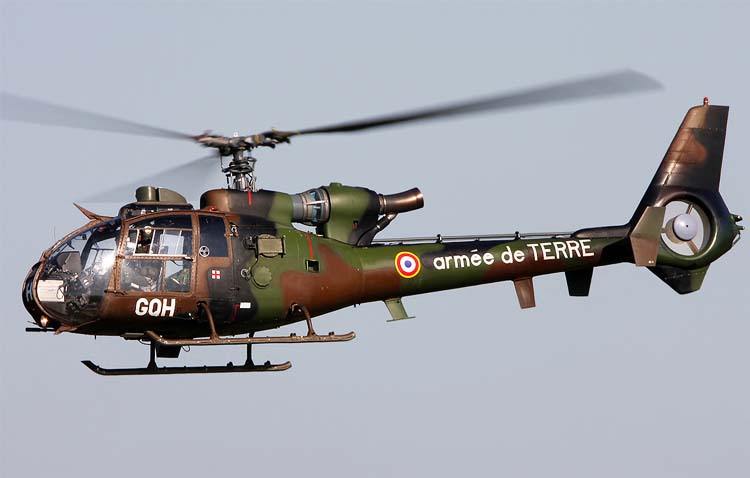

 SA.342M   (c) Jerome Mervelet
 SA.342M   (c) Mike Vallentin
 SA.342J   (c) Martin Stephen
 SA.342K

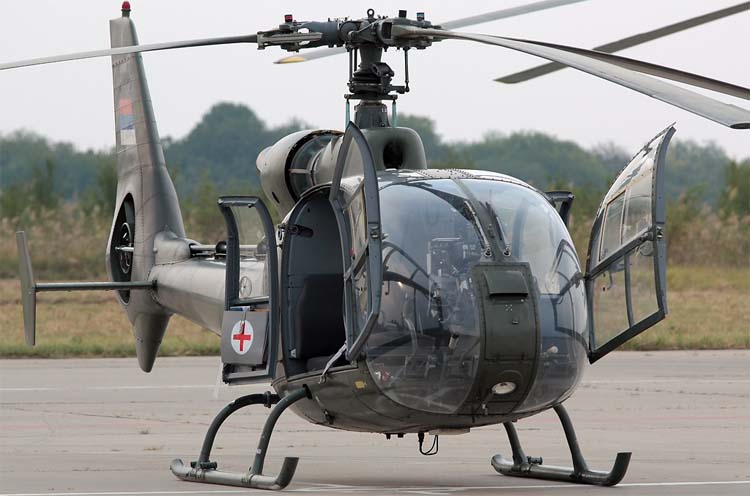

 Soko SA-342L Partizan   (c) Dejan Milinkovic

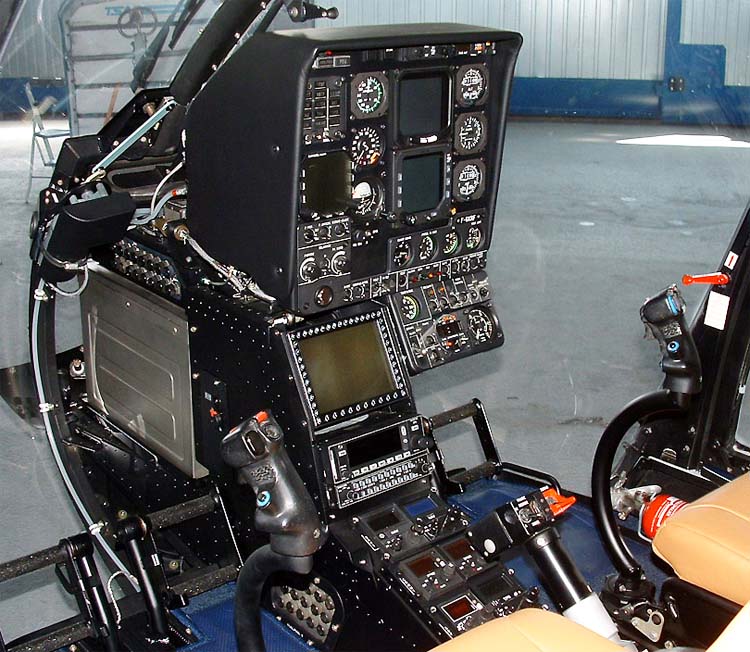

 Кабина пилота SA.342J    (c) Jerome Mervelet

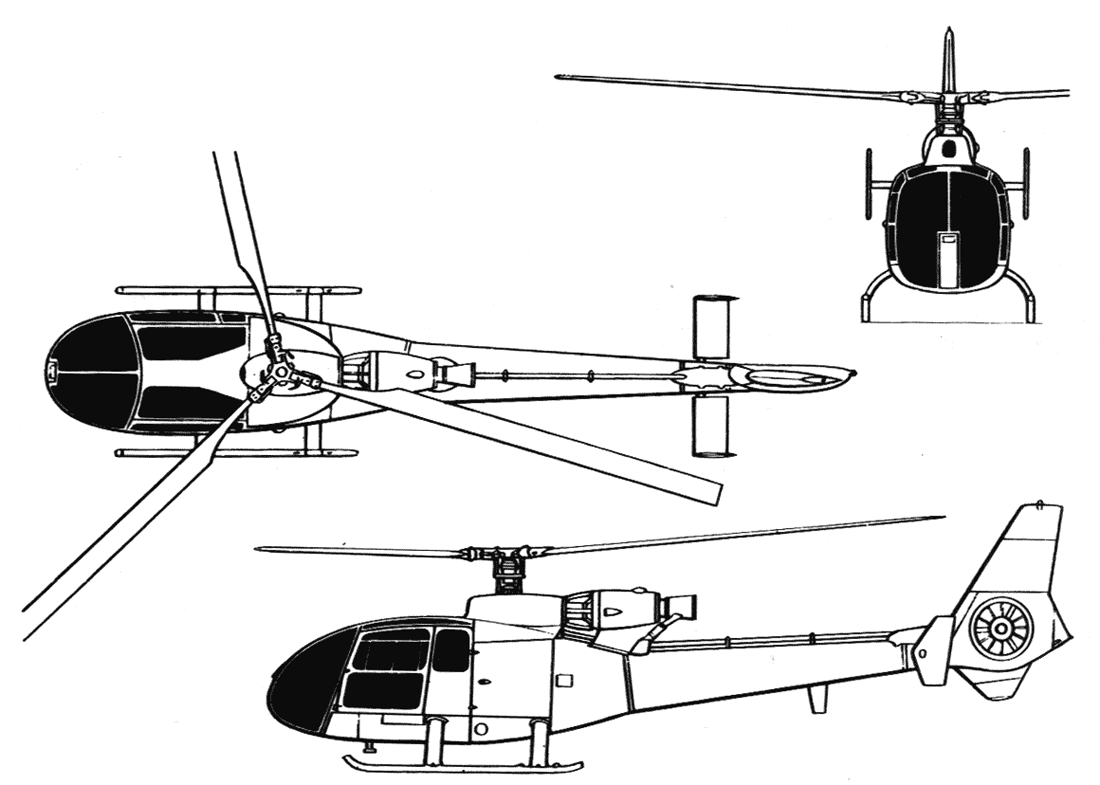

  Схемы:

 SA.342

  Варианты окраски:

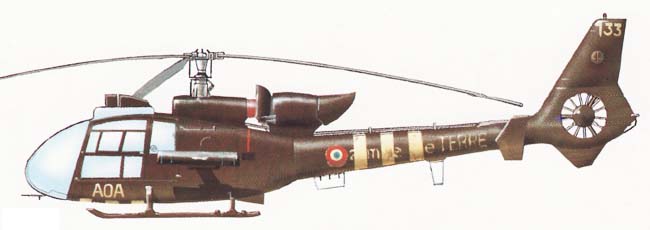

 SA.342M     (c) Robert Gretzyngier

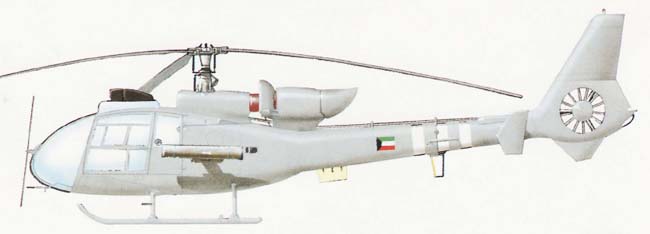

 SA.342K     (c) Robert Gretzyngier

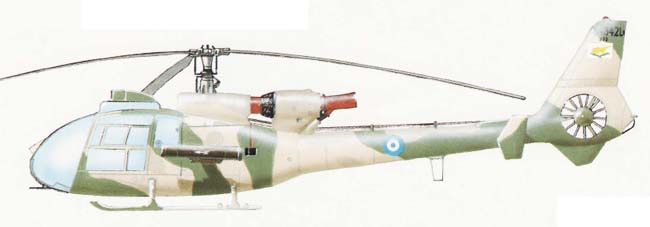

 SA.342L     (c) Robert Gretzyngier







Список источников:

de Agostini. Мировая Авиация. Aerospatiale (Sud) SA 341/SA 342 Gazelle
Е.И.Ружицкий. Вертолеты
Aviafrance. Un siecle d'aviation francaise.Aerospatiale SA-342M 'Gazelle'
Avions Legendaires. SA.342 Gazelle
World Wide Wings. SA-342 Gazelle
PKL. Milosz Rusiecki, Robert Senkowski. Gazelle
Airliners.net. The Aerospatiale SA-341/342 Gazelle
