   WZ-9 (Z-9W)

Разработчик: Harbin
Страна: Китай
Первый полет: 1998
Тип: Ударный вертолет
  ЛТХ     Доп. информация



WZ-9 (Wuzhuang Zhisheng-9) - ударный вертолет, построенный китайской фирмой Harbin Aircraft Manufacturing Corporation. Экспортное обозначение - Z-9G. Вертолет построен на базе производимого по лицензии французского вертолета Eurocopter AS-365N Panther.

WZ-9  стал первым ударным противотанковым вертолетом, построенным в  Китае. Он вооружен двумя  23-мм пушками Type-1, на внешних подвесках вертолет может нести четыре противотанковые ракеты HJ-8Е (дальность до 3 километров) или два контейнера с пусковыми установками 57- или 90-мм НУР или два контейнера с 12.7-мм пулеметами.

С 2000 года появилась возможность устанавливать на вертолет стали  две управляемые ракеты класса "воздух-воздух" TY-90. Так же вертолет может  перевозить отряд из восьми полностью экипированных десантников. Вертолет поступил на вооружение Армии Китая с 1998 года.





 Модификации :
Z9W (WZ9)  Противотанковый вертолет. Способен нести до четырех управляемых по проводам ПТУР HJ-8A, в ассортимент вооружения также включены блоки НАР и контейнеры с пуле метами. Опытный экземпляр выполнил первый полет в 1989 г.
Z9WA (WZ9G)  Круглосуточный вариант вертолета WZ9, оснащенный ИК/ТВ обзорно-прицельной системой и двигателями большей мощности. Способен нести до восьми ПТУР на пилонах под крылом, в СУВ интегрированы УР воздух - воздух. Впервые показан на авиасалоне в Чжухае (2004 г.). Испытывался вариант с надвтулочной РЛС миллиметрового диапазона.
Z9WZ  Вооруженный разведывательный вертолет с ТВД WZ8H, цифровым приборным оборудованием кабины, ИК/ТВ обзорно-прицельной системой с лазерным целеуказателем. В состав вооружения входят УР воздух - воздух, блоки НАР, контейнеры с пушкой и пулеметом. Опытный экземпляр выполнил первый полет в декабре 2004 г.
Z9ZH  Поисково-спасательный вариант вертолета Z9WZ для гарнизона Гонконга.
Z9WE  Экспортный вариант вооруженных модификаций вертолета Z9. Шесть вертолетов поставлены Кении и четыре - Камеруну.



 ЛТХ:
Модификация   Z-9W
Диаметр главного винта, м   12.00
Диаметр хвостового винта, м   1.10
Длина,м   13.46
Высота ,м   3.47
Масса, кг
  пустого   2050
  нормальная взлетная   4060
  максимальная взлетная   4100
Внутренние топливо, л   1135 + опционально 180
Тип двигателя   2 ГТД Turbomeca Arriel IM1
Мощность, кВт
  максимальная   2 х 584
  при взлете   2 х 558
  при полете   2 х 487
Максимальная скорость, км/ч   305
Крейсерская скорость, км/ч   260
Практическая дальность, км   1000
Боевой радиус действия, км   400
Скороподъемность, м/мин   420
Практический потолок, м   6000
Статический потолок, м   2600
Экипаж, чел   2
Вооружение:   две 23-мм пушки Type 23-1
  боевая нагрузка на 4 узлах подвески
  4 ПУ ПТУР HJ-8E или 2 ПУ 57-мм или 90-мм НУР
  или 2 УР воздух-воздух TY-90 или
  2 контейнера с 12.7-мм пулеметами


 Доп. информация :


 Фотографии:

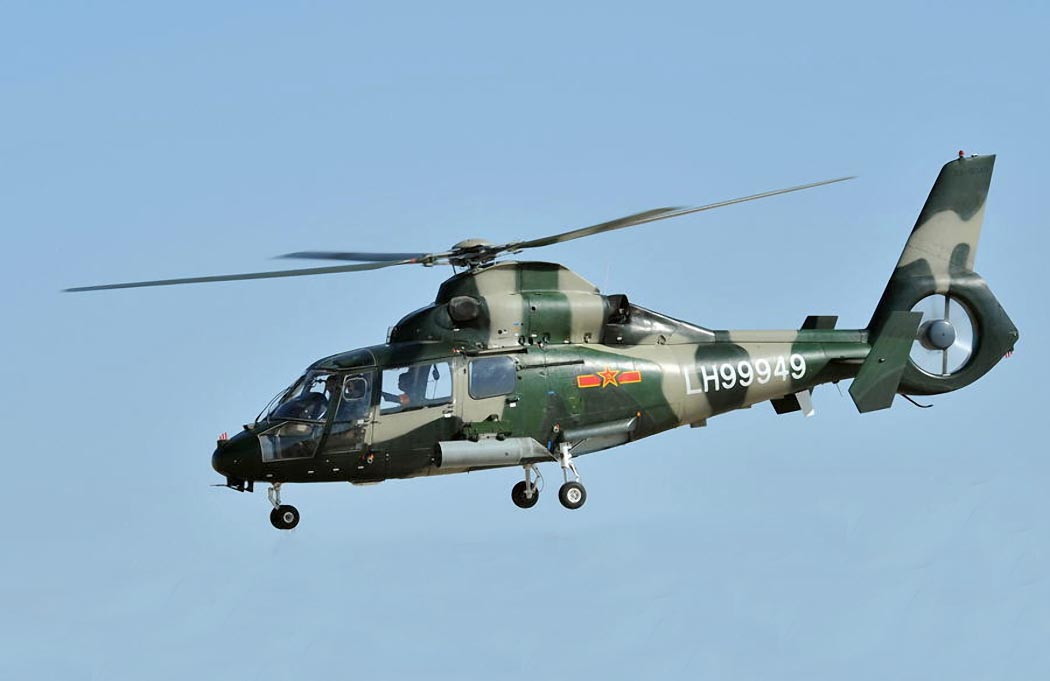

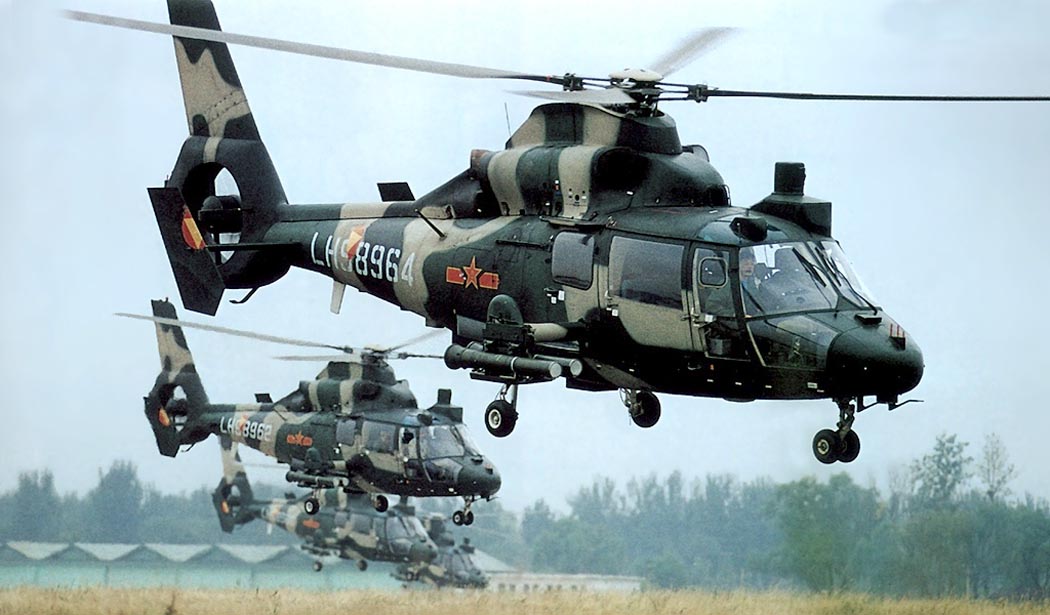

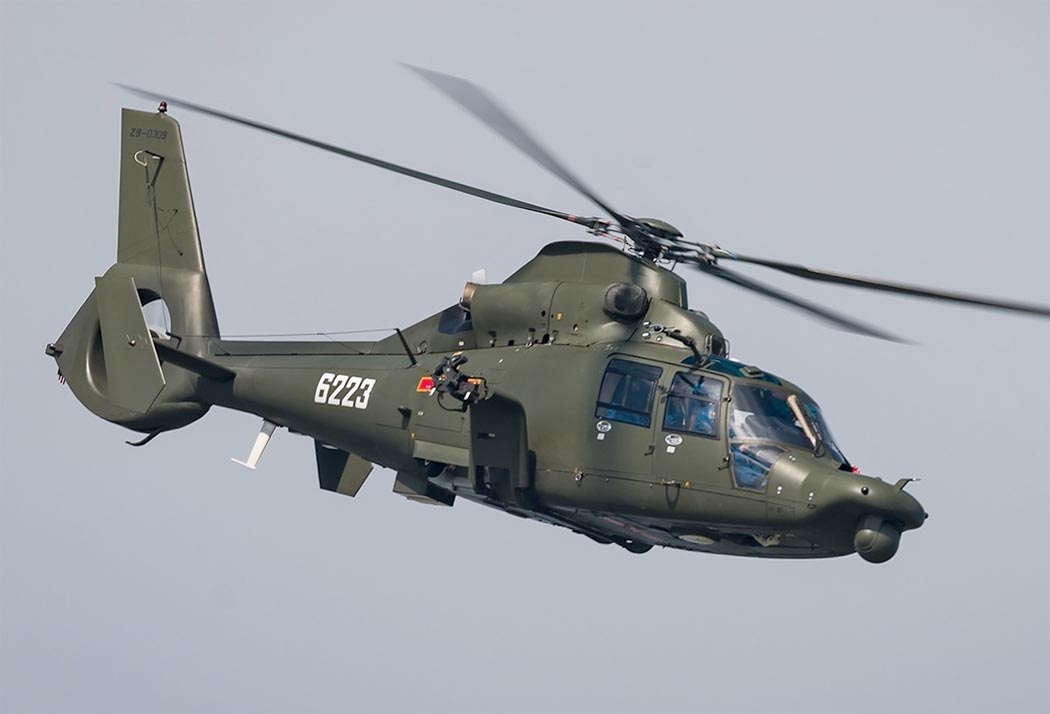

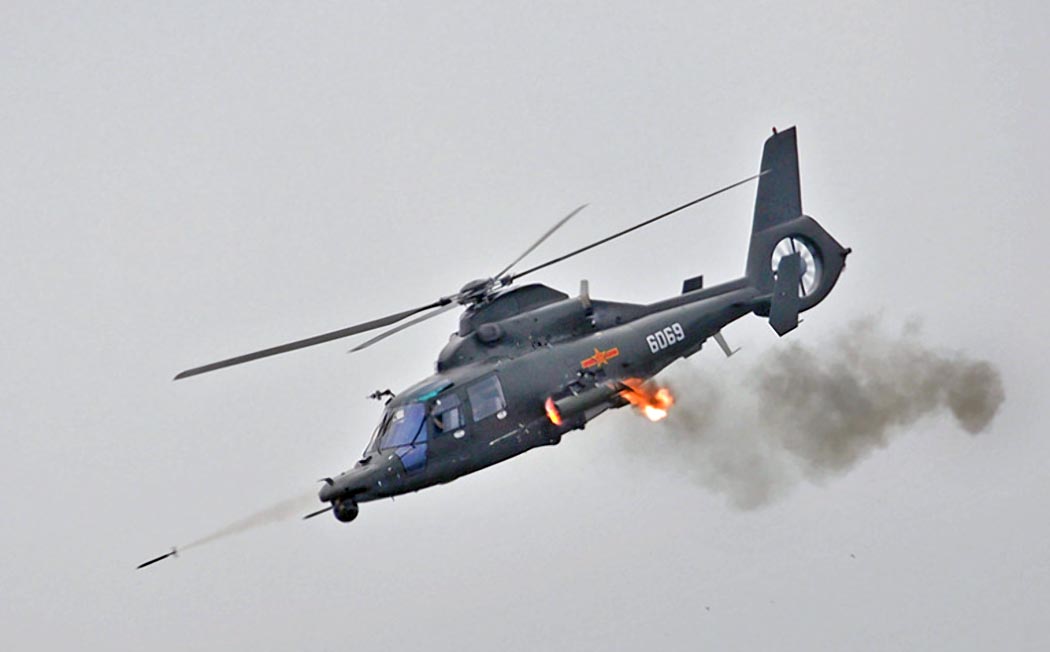

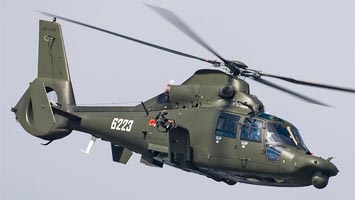

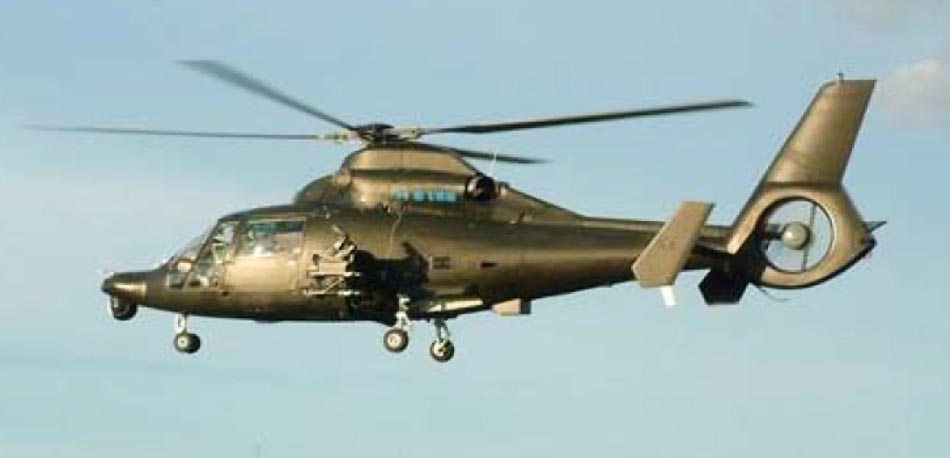

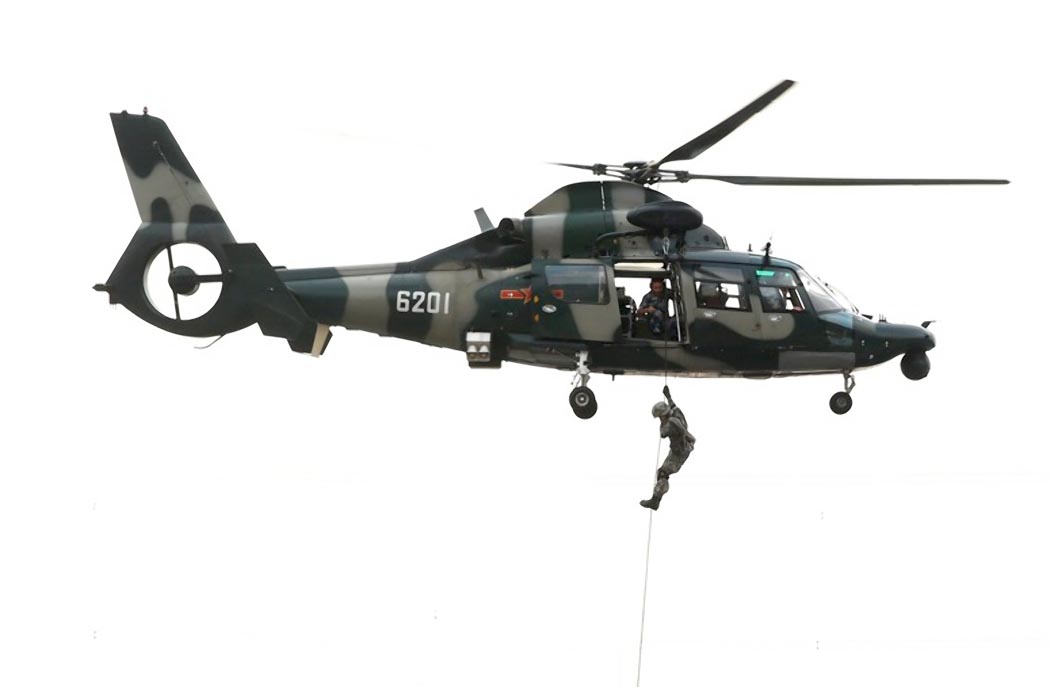

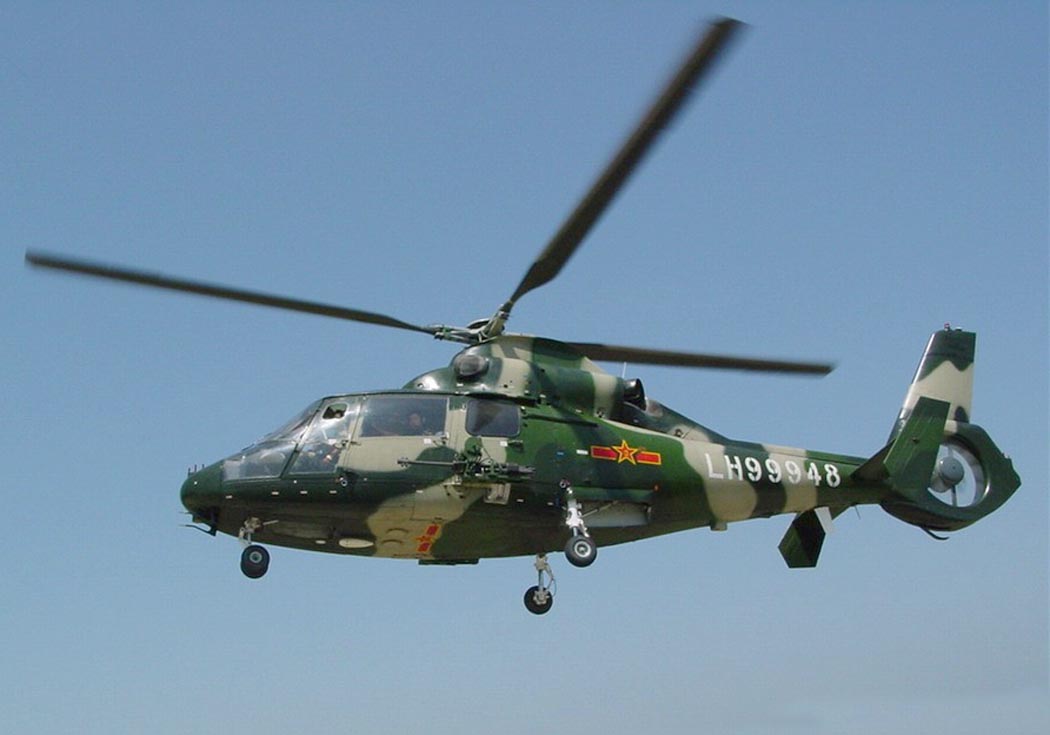

 Z-9W
 Z-9W
 Z-9W

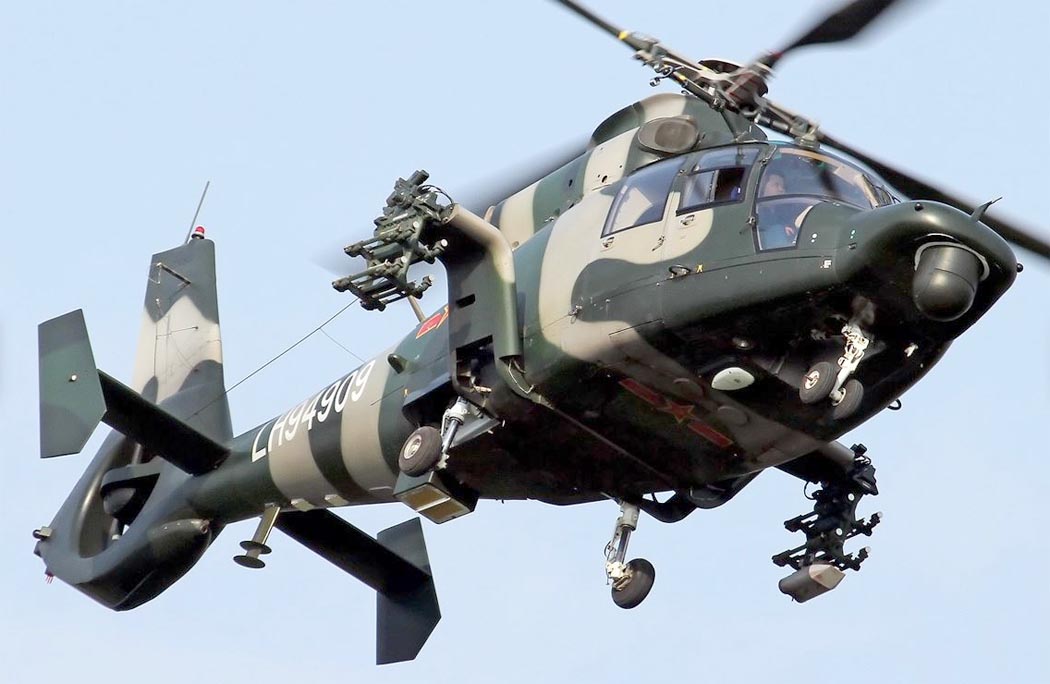

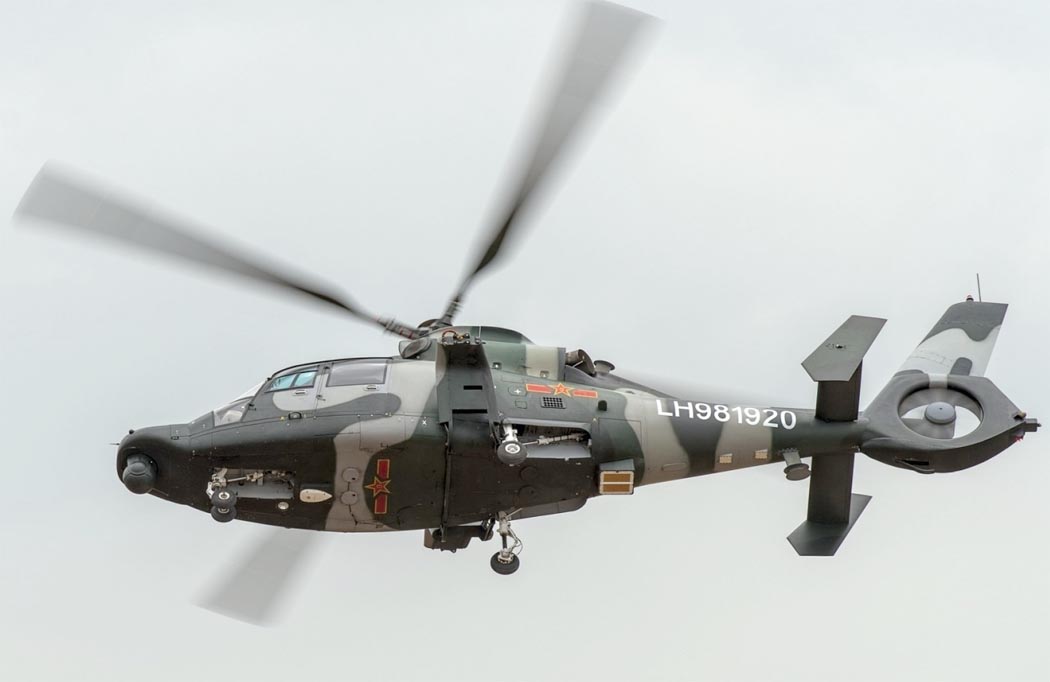

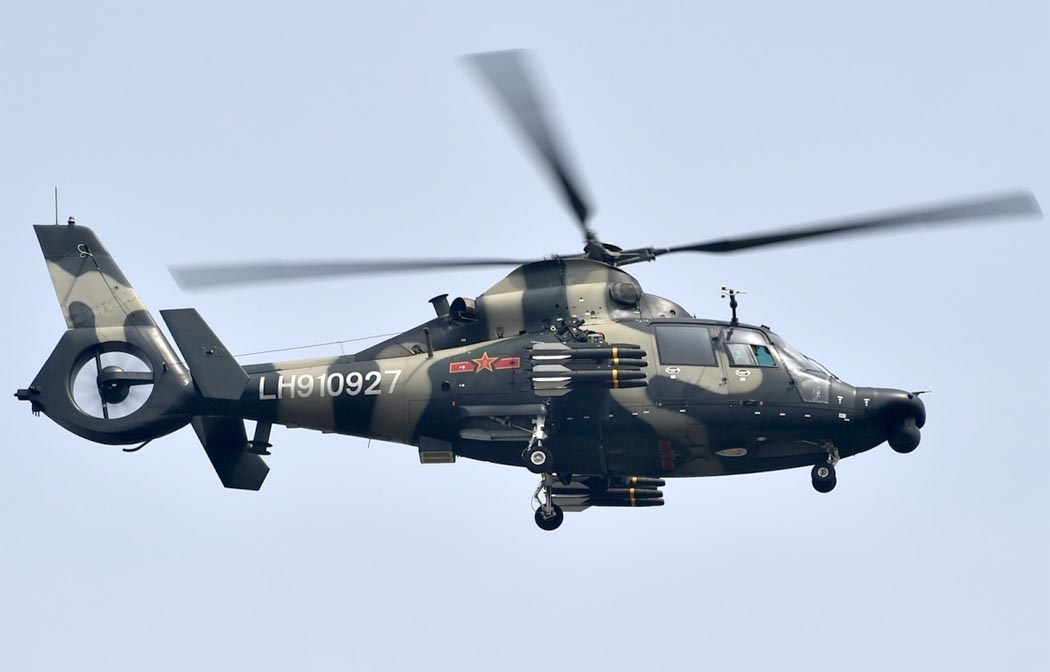

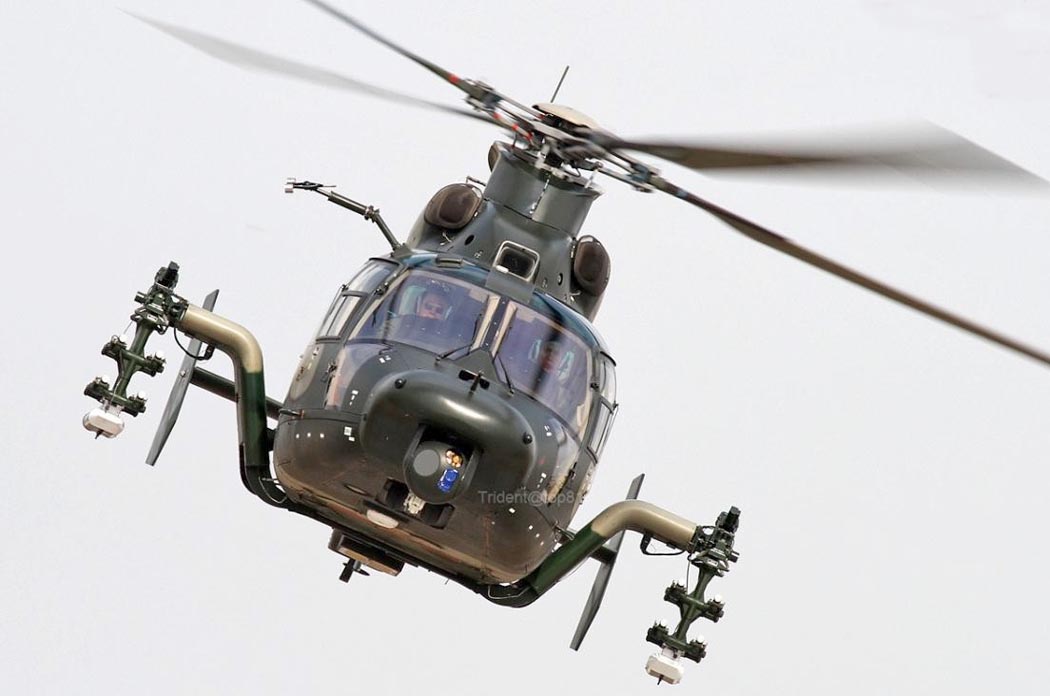

 Z-9WA (c) NikoVision
 Z-9WA (c) Fengjian

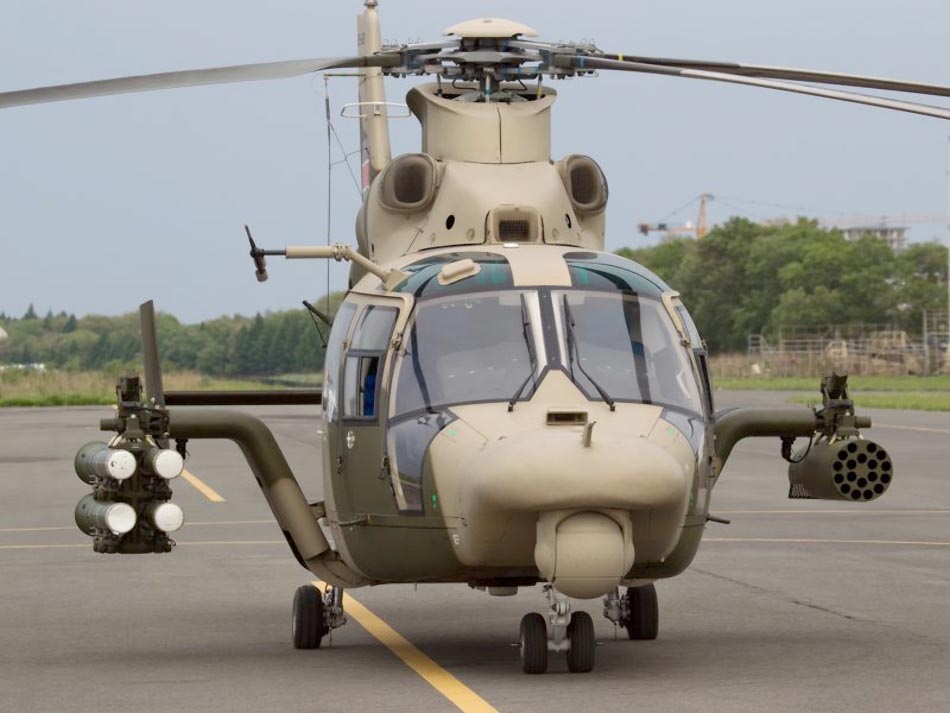

 Z-9WA
 Z-9WA (c) Wenjian
 Z-9WA (c) Weimeng

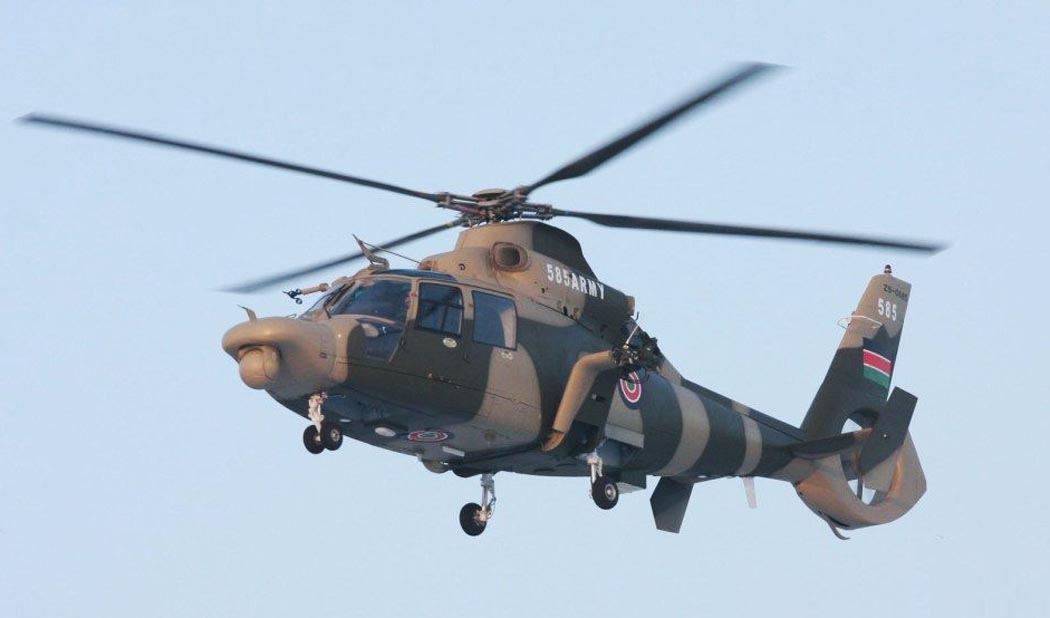

 Экспортный Z-9WE (c) Weimeng
 Экспортный Z-9WE (c) Weimeng
 Z-9WE
 Z-9ZH
 Z-9WZ

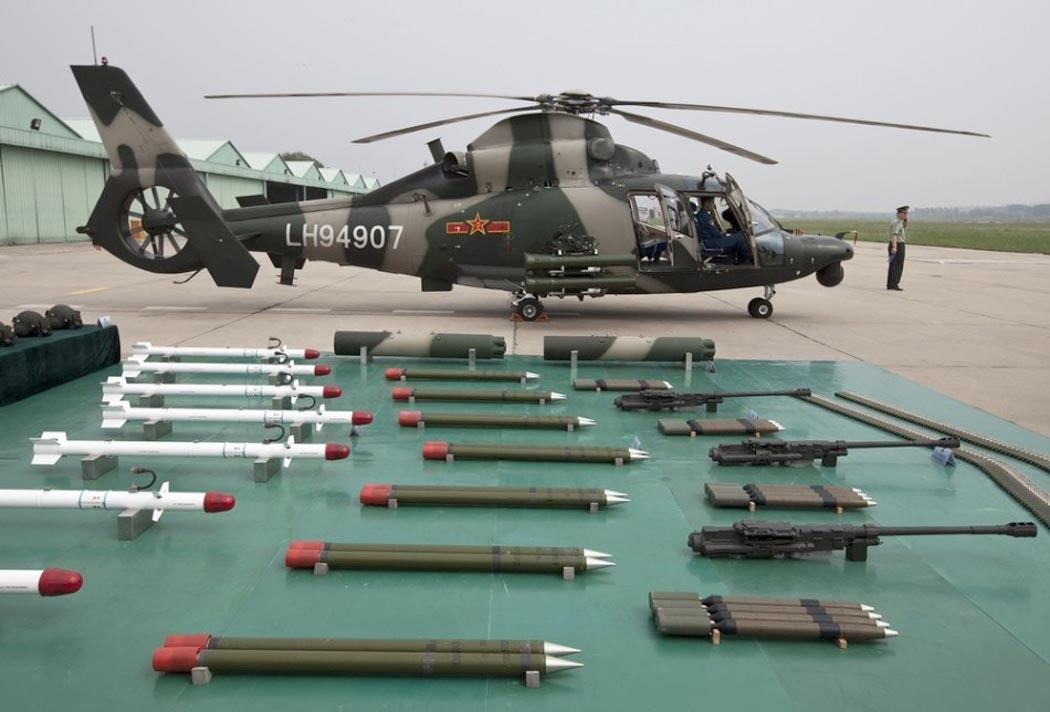

 Z-9WA и его арсенал

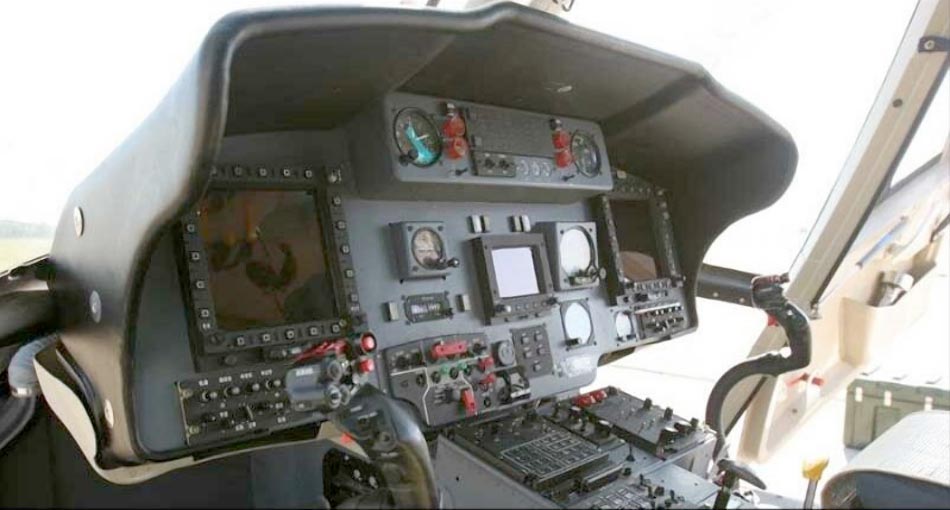

 Кабина Z-9WA

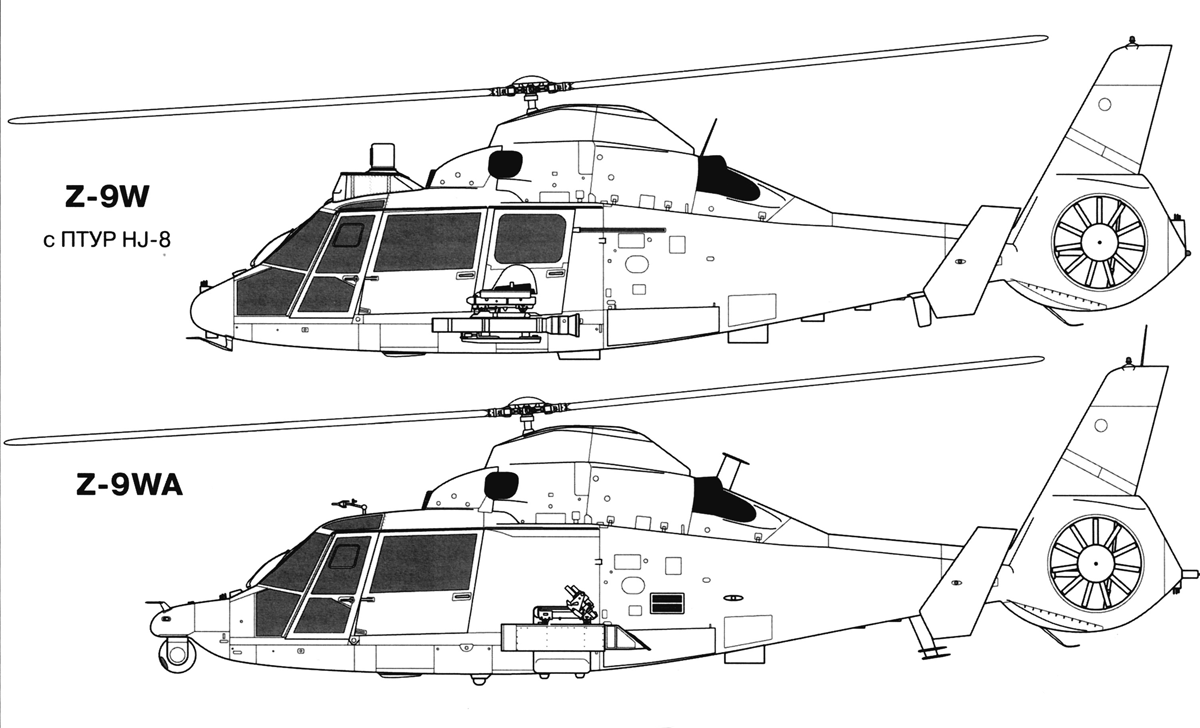

 Схемы:

 Варианты

 Варианты окраски:

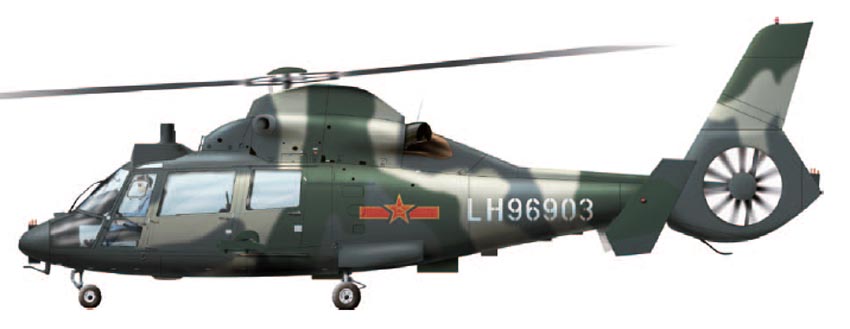

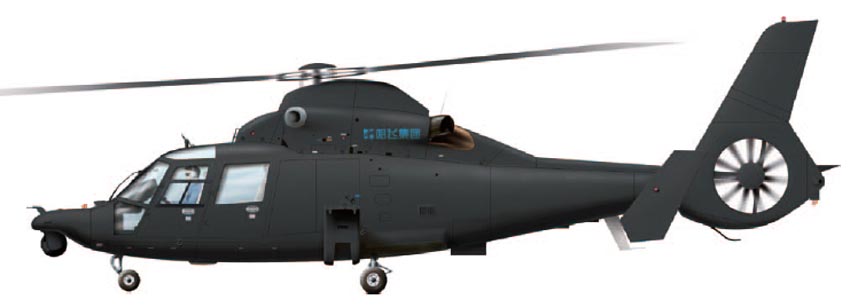

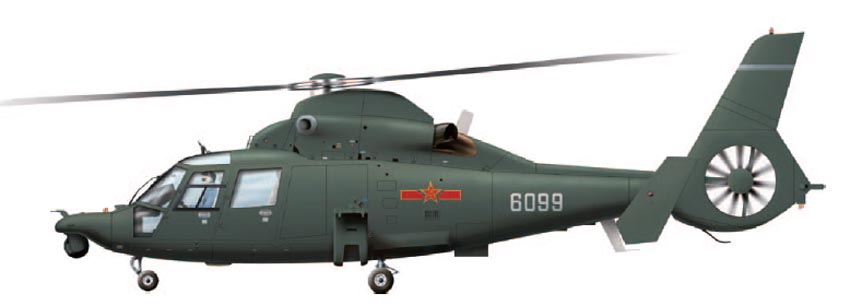

 Z-9W

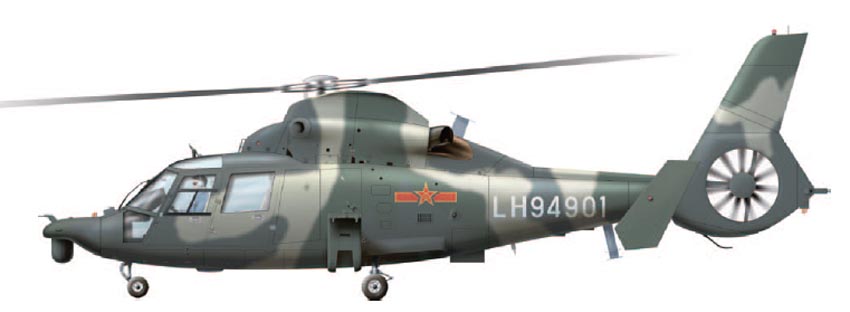

 Z-9WA
 Z-9WZ
 Z-9WE







Список источников:

Авиация и Время 2013-05. Сергей Михайлов. Боевые вертолеты КНР
ЦАГИ. Техническая информация 2018-01-02. М.В. Никольский. Авиастроительные программы КНР
Chinese Defense Today. An unofficial web site of Chinese defense affair. WZ-9 Attack Helicopter
Hui Tong. Chinese Military Aviation. Z-9W Dauphin
Сhineseaircraft.net. Z-9W
