главная ударные

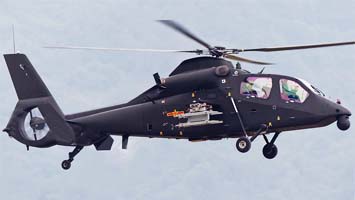

   Z-19

Разработчик: Harbin
Страна: Китай
Первый полет: 2010
Тип: Ударный вертолет
  ЛТХ     Доп. информация



Harbin Z-19 (Zhisheng-19) - китайский ударный вертолёт. Второй, после CAIC WZ-10, бронированный ударный вертолёт КНР с тандемной схемой размещения экипажа. Разработан китайской компанией HAIC (Harbin Aircraft Industrial Corporation) . Предназначен для уничтожения живой силы и техники противника, нанесения ударов по наземным целям, воздушной поддержки и сопровождения, а также для воздушной разведки.

Прототип вертолета поднялся в воздух в мае 2010 года. Не смотря на аварию прототипа 18 сентября этог же года , в конце года было начато серийное производство. В 2011 году несколько машин поступили на вооружение 5-й эскадрильи 8-я вертолетной бригадs 38-й армии Пекинского военного округа (бригада дислоцируется в Баодин, провинция Хэбэй).

Z-19 является специализированным ударным вертолетом на основе Harbin Z-9WA, но отличается от исходной версии тандемной кабиной. Z-19 сохранил хвостовую часть фюзеляжа и роторную систему вертолета Z-9WA. Кроме того, в целях снижения рисков, предположительно, он будет использовать ту же силовую установку, что и Z-9WA. Z-19 может быть вооружен 8 управляемыми по проводам противотанковыми управляемыми ракетами (ПТУР) HJ-8A или KD-9, KD-10, 4 контейнерами с 57/90-мм реактивными снарядами, 23-мм пушкой, или ракетами класса "воздух-воздух" TY-90.

Вертолёт разработан в качестве дополнения к более крупному и дорогому китайскому ударному вертолёту Changhe Aircraft Industries Corporation (CAIC) WZ-10. По сравнению с более тяжелым боевым вертолетом Z-10, Z-19 гораздо проще, дешевле и полагается на более отработанные в производстве компоненты (в частности, двигатель), что делает программу технически менее рискованной.

Конструкция.

Z-19 выполнен по классической схеме, с тандемным размещением экипажа. Кабина и остекление вертолёта бронированы. Шасси неубираемое энергопоглощающее, для безопасности при аварийной посадке.

Вертолёт оснащен 2 турбовальными двигателями WZ-8A (Turbomeca Arriel-1C1), применены меры по снижению ИК заметности.

Несущий винт - 4-х лопастной, рулевой винт размещен в фенестроне. Лопасти выполнены из композитных материалов.

Бортовое оборудование пилотов реализует принцип стеклянной кабины, установлены большие МФИ.

Вооружение вертолёта состоит из ОПС, размещённой в носовой части и управляемой поворотной пушки калибра 23-мм. Управляемые ракеты могут крепиться на 4 точках подвески крыльев.

Корпус Z-19 выполнен по технологии стелс.



 ЛТХ:
Модификация   Z-19
Диаметр несущего винта, м   11.93
Диаметр хвостового винта, м
Длина,м   12.00
Высота ,м   4.01
Масса, кг
  пустого   2350
  максимальная взлетная   4500
Тип двигателя   2 ГТД WZ-8С
Мощность, кВт   2 х 700
Максимальная скорость, км/ч   280
Крейсерская скорость, км/ч   245
Практическая дальность, км   700
Скороподъемность, м/мин   530
Практический потолок, м   6000
Статический потолок, м   2600
Экипаж, чел   2
Вооружение:   боевая нагрузка на 4 узлах подвески

8 ПТУР HJ-8A или KD-9, KD-10,
  4 контейнерами с 57/90-мм реактивными снарядами,
  23-мм пушка, или УРВВ  TY-90


 Доп. информация :


  Фотографии:

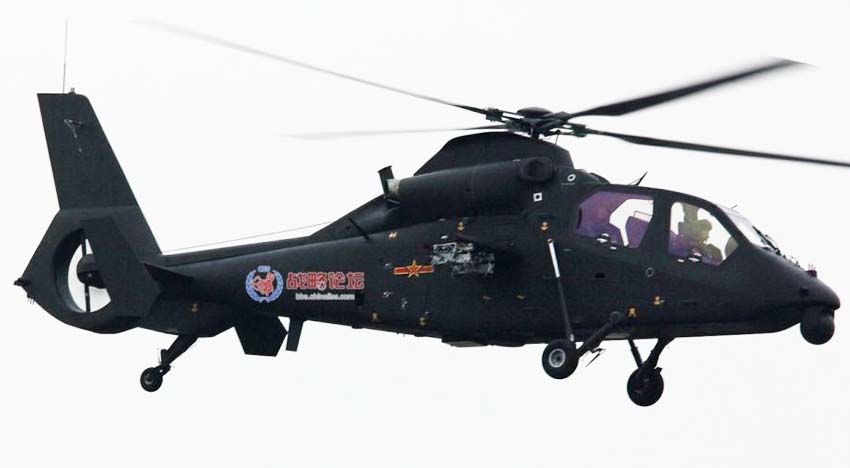

 Z-19

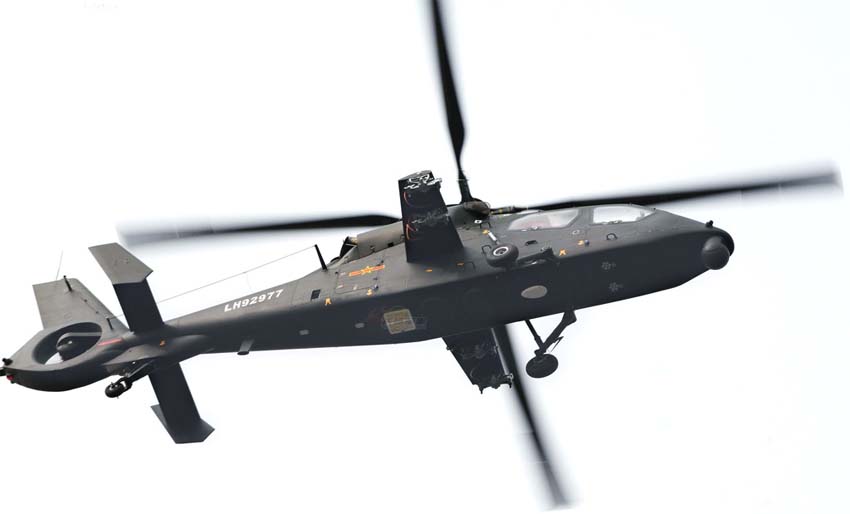

 Z-19

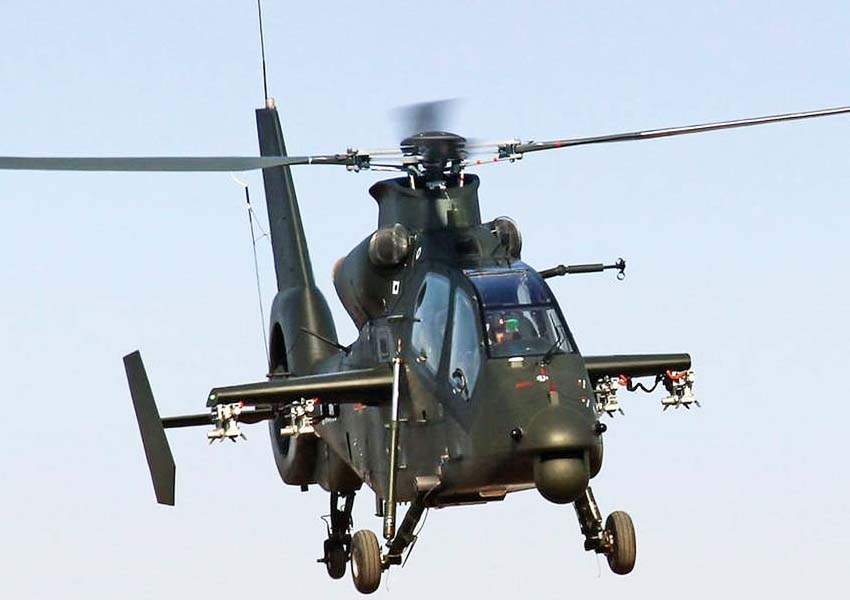

 Z-19

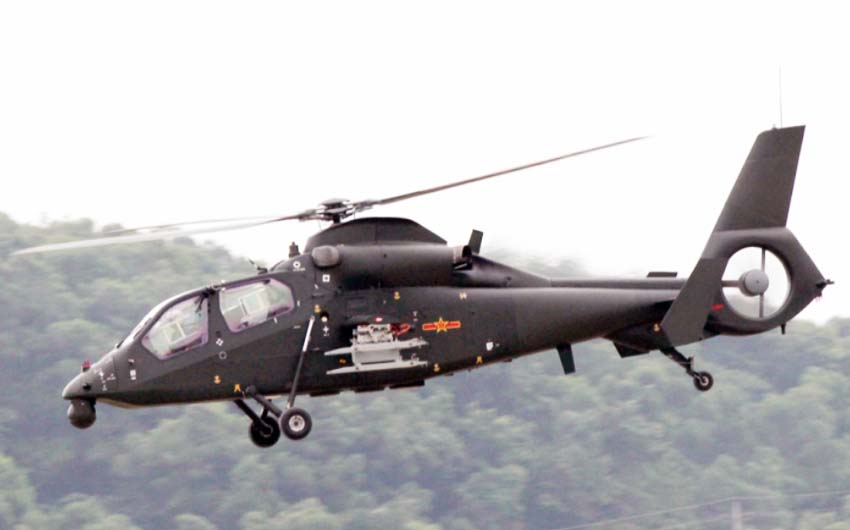

 Z-19

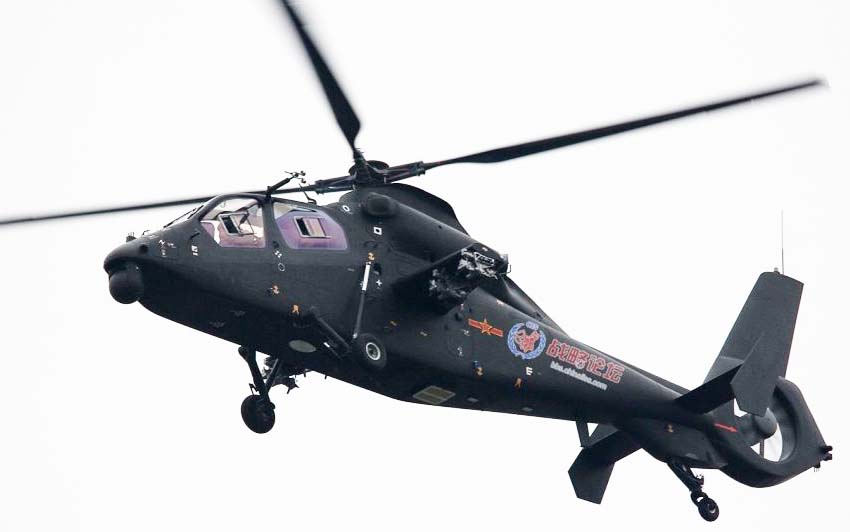

 Z-19

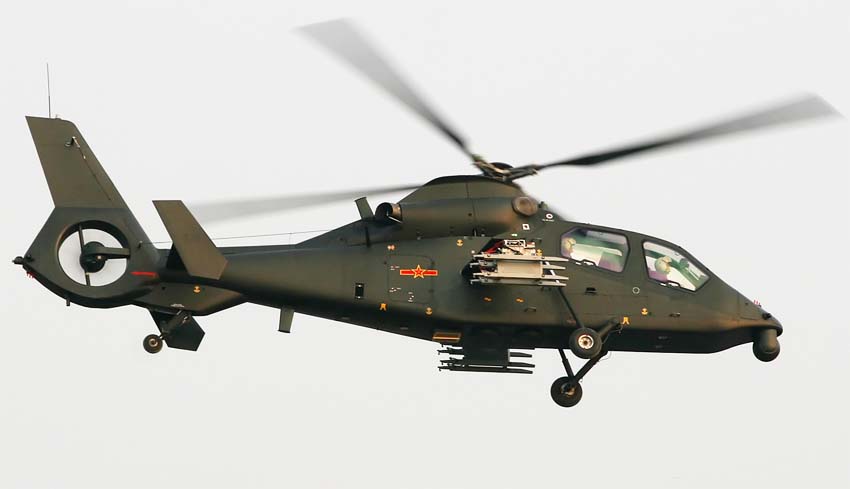

 Z-19

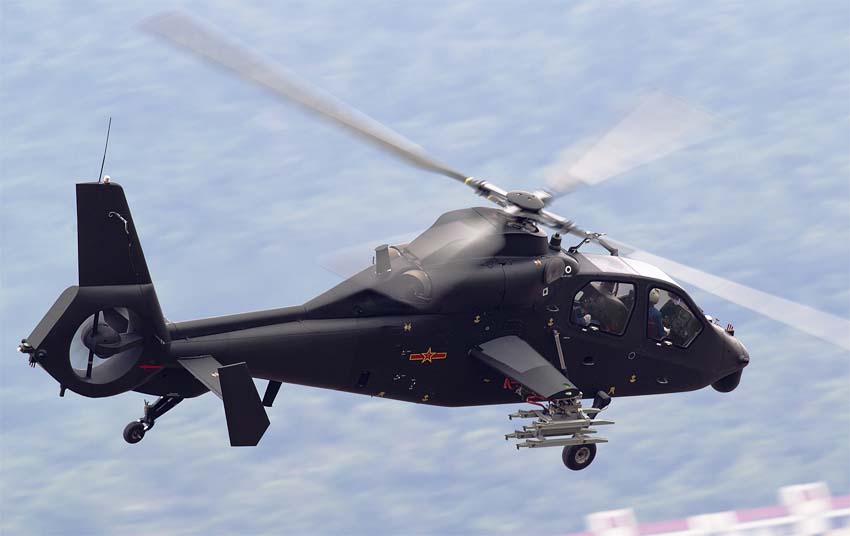

 Z-19







Список источников:

Chinese Defense Today. An unofficial web site of Chinese defense affair. WZ-9 Attack Helicopter
Hui Tong. Chinese Military Aviation. Z-9W Dauphin
