   Boeing 737-900

Разработчик: Boeing
Страна: США
Первый полет: 2000
Тип: Среднемагистральный пассажирский самолет
  ЛТХ     Доп. информация



Боинг 737-900 - это гражданский, пассажирский, региональный и среднемагистральный самолет, входящий в серию 737-X или NG моделей (Next Generation - Новое поколение), которая была запущена В 1993 году.

Серия 737NG включает в себя серии 737-600, -700, -800 и -900, заметно отличающиеся от первых самолётов семейства 737. Это полностью новая серия, имеющая мало общего, кроме конструкции фюзеляжа, с оригинальными самолётами Boeing 737. Крупнейшими изменениями стали новые крылья, новая авионика, усовершенствованные двигатели. На NG был установлен т. н. "стеклянный кокпит" - оснащённый дисплеями на электронно-лучевых трубках, а позже - на жидких кристаллах) вместо привычных "будильников" - аналоговых приборов, и цифровыми системами. Большая часть этих систем была заимствована с Boeing 777, так же как и дизайн кабины и пассажирского салона. Общее количество деталей самолёта сократилось на треть, что уменьшило его массу и улучшило управляемость. К дополнительным преобразованиям относятся также опциональные вертикальные законцовки крыльев - "винглеты" ("Winglets"), существенно сокращающие расход топлива и улучшающие взлётно-посадочные характеристики. Появилась возможность установки "винглетов" и на самолёты, изначально ими не оснащённые, в том числе ранних типов.

Лайнер 737-900 аналогичен 737-800, но имеет удлиненный на 2,8 метра фюзеляж. Комплекс авионики аналогичен используемому на самолетах серии 777 с шестью цветными TFT дисплеями. Вмещает пассажиров больше, чем Boeing 707 и выступает в одном классе с Boeing 757. За одну неделю заказов на -900 поступило больше, чем на все семейство 757 за весь 2004 год. В 2005 году Boeing 737 потерял одну из своих главных отличительных черт - это дополнительные "надбровные" окна, расположенные поверх основного лобового окна, в кабине пилотов. В 60-х годах такие стекла являлись требованием Федеральной авиационной администрации США при лётной сертификации по улучшению обзора при больших углах крена. Однако сегодня это не требуется, и Boeing предлагает заказчикам самолётов эту опцию на выбор.

Для более удачной конкуренции с Аэробусами была разработана модель Boeing 737-900 - самый длинный самолёт семейства, но заметно меньший, чем аэробус. Количество дверей не было увеличено, как того требовала Федеральная авиационная администрация. Поэтому пассажировместимость самолёта была существенно уменьшена не столько из-за недоработок конструкции, сколько из-за законов.

Первый полет был совершен 3 августа 2000 г., а первый самолет был поставлен авиакомпании Alaska Airlines 15 мая 2001 года.

Система кондиционирования воздуха/пневмосистема: Боинг 737-900 длинный самолёт, который имеют две температурные зоны салона. Система электроснабжения несколько изменена по сравнению с 737 Classic: изменена система распределения электроэнергии, добавлена аккумуляторная батарея для запуска ВСУ и установлены новые генераторы, комбинированные с приводом постоянных оборотов Integrated Driven Generator (IDG ) мощностью 90 КВА. На панели управления электрикой установлен цифровой индикатор вместо стрелочных указателей.

В системе управления полётом применены новые двухщелевые закрылки, добавлено по одной секции предкрылков и спойлеров (в связи с удлинением крыла на 5,5 метров).

Топливная система - ёмкость баков увеличена до 20800 кг, изменены топливные баки: центральный бак занимает не только центроплан, но и часть крыла от корня до пилона двигателя. Также поменялось расположение насосов и добавлена система удаления воды из баков. Гидравлическая система самолётов 737 Classic и Боинг 737-900 сильно отличается от 737 Original. В ней перераспределены потребители энергии и на каждую из основных систем работают по одному двигательному и одному электрическому гидронасосу.

Стойки шасси перепроектированы, выше, чем на 737 Classic и также усилены в зависимости от взлётной массы. С 2008 года появилась возможность устанавливать новые карбоновые тормоза, обладающие меньшей массой и большим ресурсом.

Основным отличием архитектурного комплекса авионики самолёта является применение комплекса индикации Common Display System (CDS) разработки фирмы Honeywell, аналогичному самолёту Boeing 777. В состав CDS входят два вычислителя Display Electronic Unit (DEU), шесть ЖК-индикаторов Display Unit (DU), две панели управления и коммутационное оборудование. Индикация может переносится с одного дисплея на другой. Кроме основного назначения - создания индикации, CDS является центральной интерфейсной системой. CDS также может быть дополнена колиматорным индикатором (индикатором на лобовое стекло) - Head-Up Display (HUD).

Другим отличием является объединение инерциальной навигационной системы и системы воздушных сигналов в одну систему - Air Data and Inertial Reference Sustem (ADIRS), состоящей из двух блоков Air Data and Inertial Reference Unit (ADIRU). Самолёт сертифицирован для выполнения посадки в условиях метеоминимума ИКАО CAT IIIB.

В качестве силовой установки применяются ТРДД серии CFM56-7B производства CFM International. Этот двигатель обладает большей мощностью, чем CFM56-3. Одим из принципиальных отличий самолета Боинг 737-900 от Classic является применение электродистанционного управления двигателями (fly-by-wire). Все управление осуществляет компьютер Engine Control Computer (EEC), воздействуя на гидромеханический блок Hydromechanical Unit (HMU). Примененная система аналогична примененный на самолете Airbus A320 система FADEC. Отличие Боинг 737-900 от Аэробуса заключается в применении концепции активных рычагов управления двигателями (РУД): автомат тяги воздействует не на EEC непосредственно, а на РУДы, таким образом положение РУДов соответствует заданной тяге двигателей.

После завершения производства 757-го в июле 2005 Boeing объявил о начале работ по созданию варианта 737-900ER (Extended range - увеличенная дальность), ранее известного под обозначением 737-900X. Модель 737-900ER по размерам одинаков с 737-900,оснащён дополнительными баками и парой дверей. Увеличена пассажировместимость до 215 человек, что на 26 больше, чем у 737-900. Первый самолёт планируется поставить в первой половине 2007 года. Передовая конструкция крыла обеспечивает малый расход топлива на крейсерской скорости 0,78 Мах. Первые заказчики - Alaska Airlines (737-900) и Lion Air (737-900ER) с заказом на 30 самолётов.

На основе самолёта также разработан вариант BBJ3.

Также было объявлено о работах над самолётом 737-700ER. По размерам он опять же схож со своим прототипом, но на нём установлены дополнительные топливные баки и увеличен максимальный взлётный вес. Первый заказчик - японская All Nippon Airways.






 ЛТХ:
Модификация   Boeing 737-900
Размах крыла, м   34.30
Длина самолета, м   42.10
Высота самолета, м   12.55
Площадь крыла,м2   124.60
Масса, кг
  пустого снаряженного самолета   42490
  максимальная взлетная   79000
Тип двигателя   2 ТРДД СFМ International CFM56-7В
Тяга, кгс   2 х 12394
Максимальная скорость, км/ч   970
Крейсерская скорость, км/ч   925
Практическая дальность, км   5084
Практический потолок, м   12500
Экипаж, чел   2
Полезная нагрузка   177 пассажиров в кабине двух классов или
  в туристическом классе 189 человек


 Доп. информация :


  Фотографии:

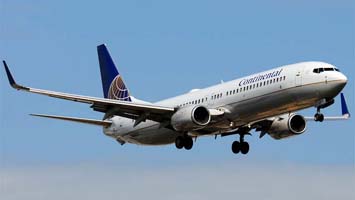

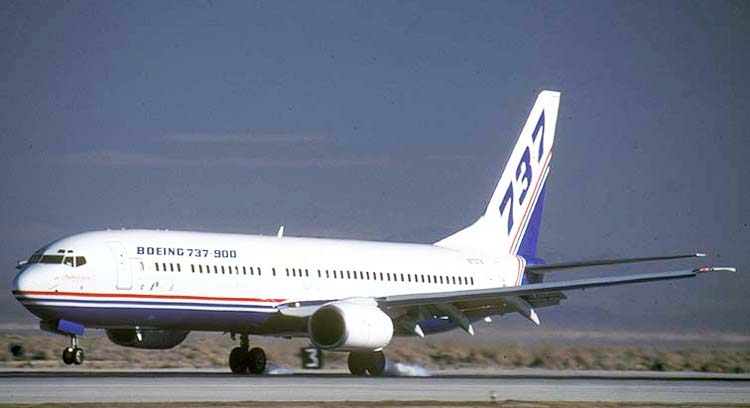

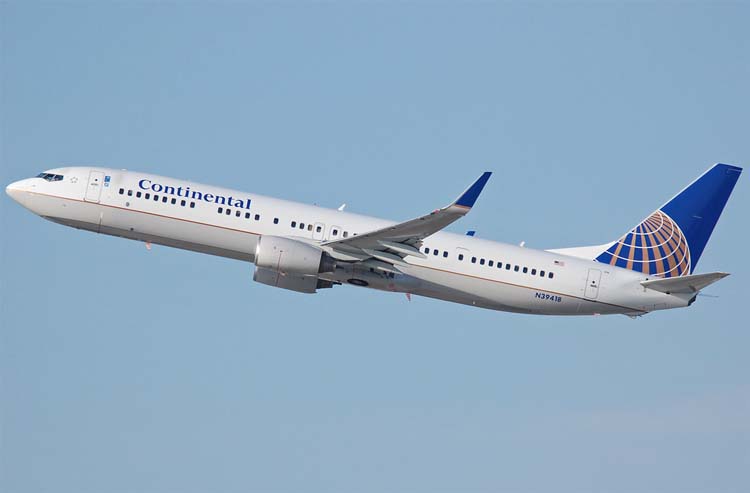

 Прототип 737-900     (c) Brian Lockett

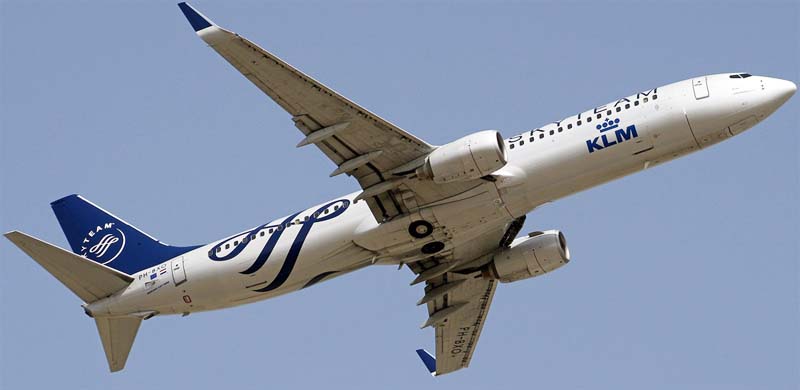

 737-924                     (c) Rafael Alvarez Cacho

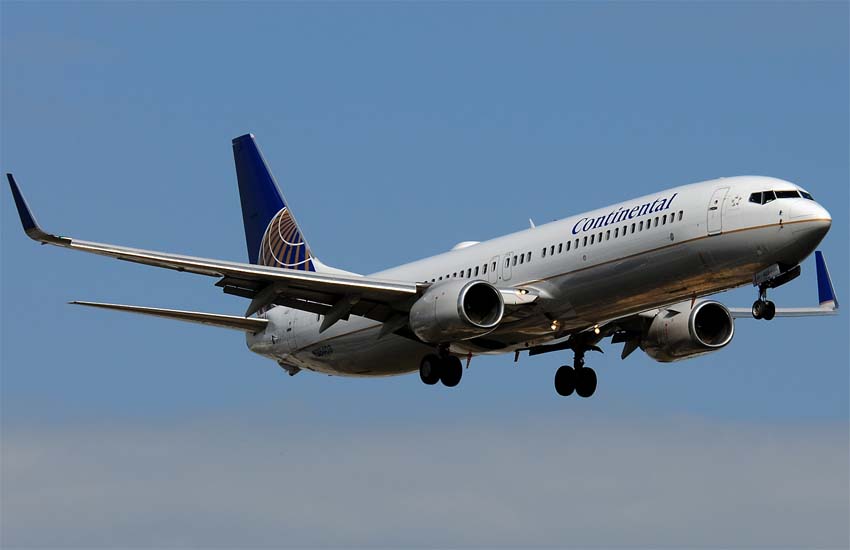

 737-924/ER               (c) Gail Richard Snyder, III

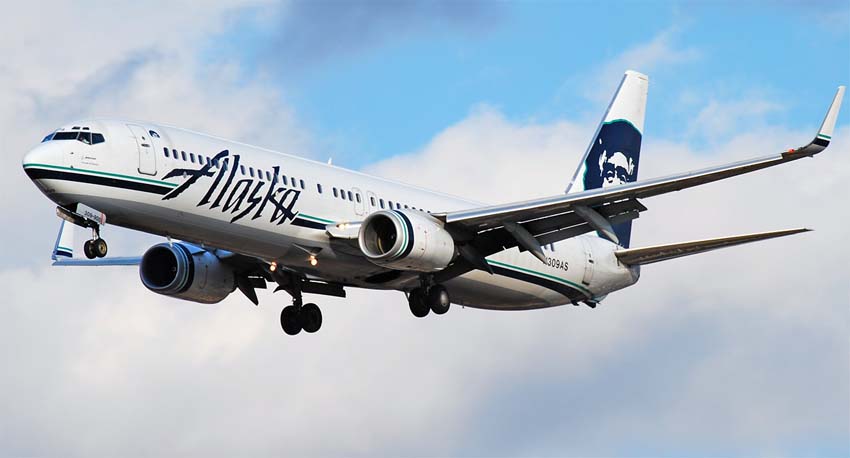

 737-990                   (c) Jan Bialas
 737-9K2                   (c) Tiago Palla

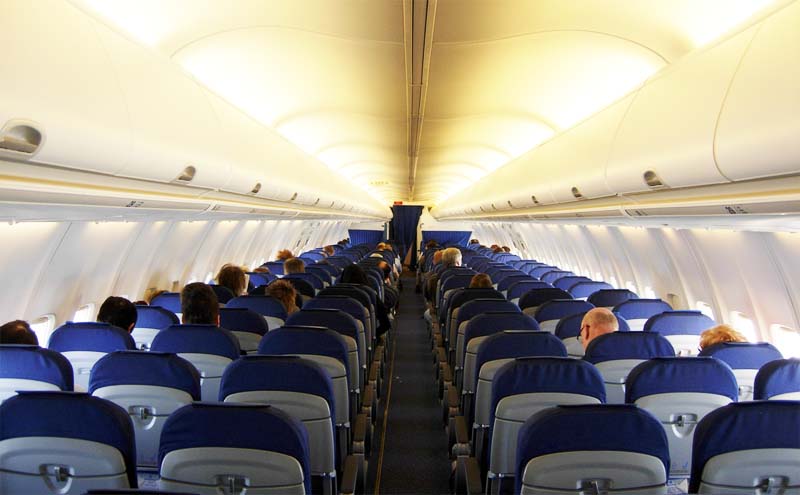

 Пассажирский салон 737-900  (c) Peter2222

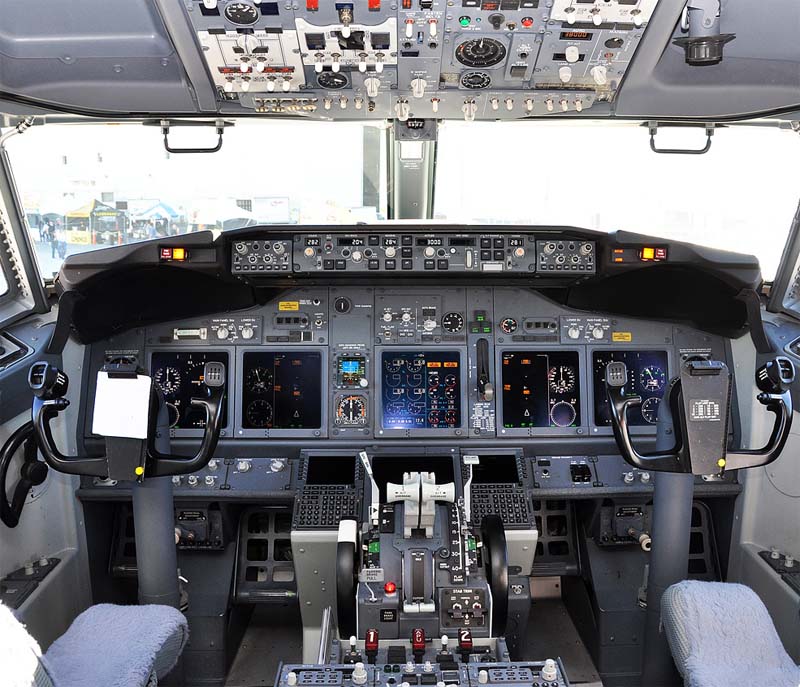

 Кабина 737-924/ER  (c) Sergey Rimsha

  Схемы:

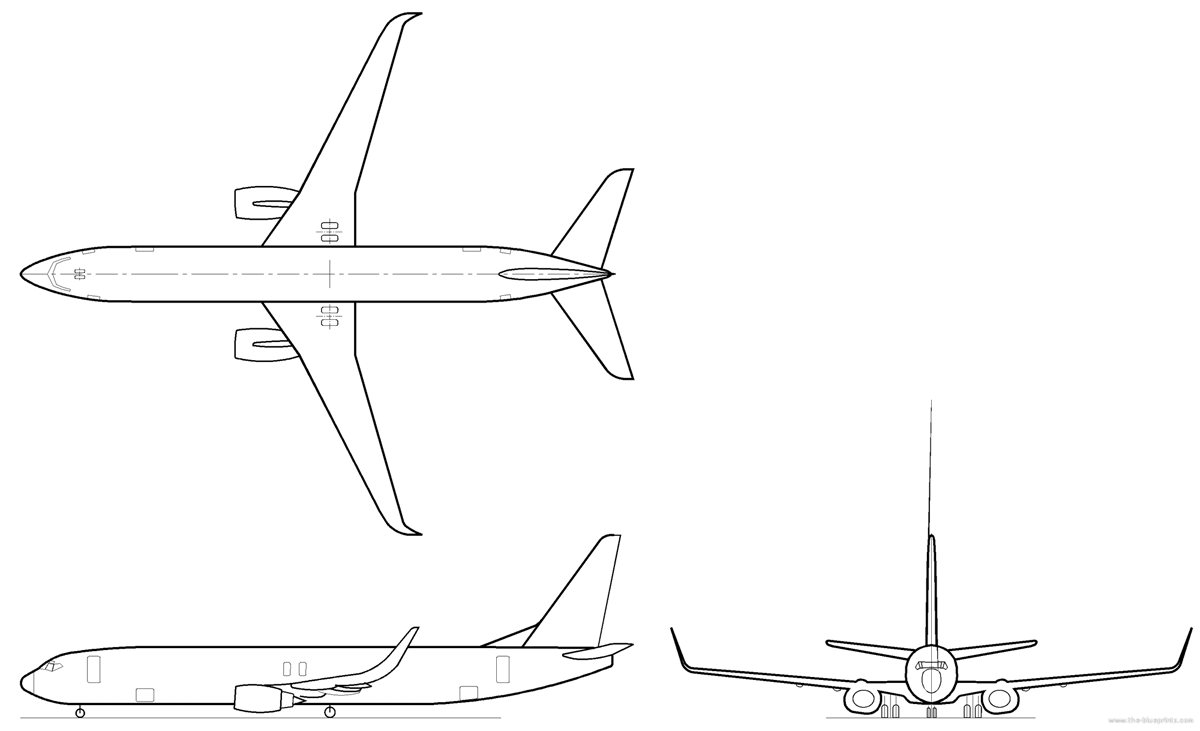

 737-900     (c) the-blueprints.com

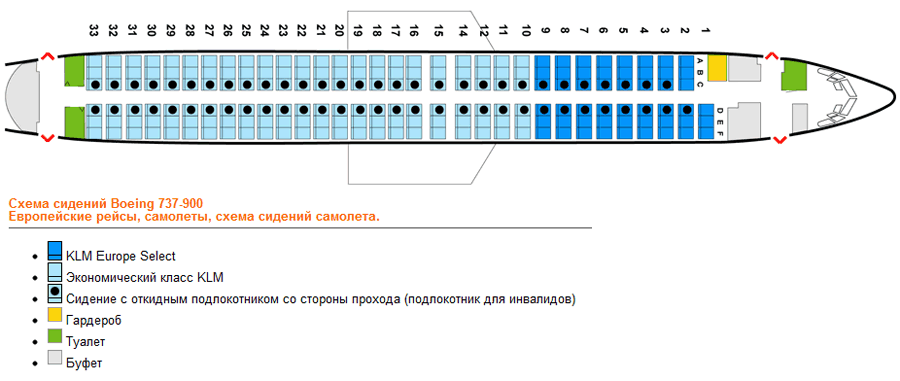

 Схема сидений
