   Ту-134

Разработчик: ОКБ Туполева
Страна: СССР
Первый полет: 1963
Тип: Ближнемагистральный пассажирский самолет
  ЛТХ     Доп. информация



Опыт разработки и освоения первых реактивных пассажирских самолетов Ту-104 и Ту-124 позволил коллективу ОКБ А.Н.Туполева в короткий срок создать новый ближнемагистральный лайнер. В конце 1950-х на международных авиалиниях начал успешно эксплуатироваться французский CMC SE-210 "Каравелла" с двумя ТРД, расположенными на пилонах в хвостовой части фюзеляжа. "Каравелла" подтолкнула ведущие авиастроительные фирмы к апробированию новой схемы, пик увлечения которой пришелся на начало 1960-х. В разных странах почти одновременно создаются пассажирские машины, отличительной чертой которых стало расположение ТРД в хвостовой части фюзеляжа на пилонах. К ним относятся американские DC-9 и "Боинг 727", английские ВАС111, VC.10 и DH 121, голландский F28, советские Ил-62 и Ту-134.

Данная схема прежде всего позволяла улучшить аэродинамику самолета (за счет использования "чистого крыла") и снизить уровень шума в салоне и кабине экипажа, а также значительно уменьшить нагрузки от газовых струй на фюзеляж. В то же время утяжелялась конструкция планера и, как следствие, падала полезная нагрузка. При этом снижалась экономичность самолета и усложнялось техническое обслуживание хвостового оперения.

Непосредственным толчком для создания будущего Ту-134 явилась реакция Н.С.Хрущева в ходе его визита во Францию. Хрущеву, прокатившемуся на "Каравелле" весной 1960-го, понравилось отсутствие шума и вибраций в салоне. А сравнивать было с чем: во Францию он летел на Ту-104, отличавшемся значительными вибрацией и шумом. По возвращении в Москву из Франции Хрущев беседовал с А.Н.Туполевым о возможности создания пассажирского самолета, подобного "Каравелле".

1 августа 1960-го вышло постановление Совмина СССР о создании скоростного пассажирского самолета Ту-124А с расположением двигателей типа Д-20П в хвостовой части фюзеляжа. Требовалось построить 40-местный самолет с максимальной скоростью 1000 км/ч и крейсерской - 800 - 900 км/ч на высоте 10 000 - 12 000 метров. Практическая дальность полета с навигационным запасом на крейсерской скорости должна быть 1500 км при максимальной - 2000 км.

Первые проработки машины выявили возможность создания ее на базе пассажирского Ту-124, проходившего в то время заводские испытания.

1 апреля 1961-го предъявили заказчику эскизный проект, в котором подтверждалась возможность получения крейсерской скорости 800 км/ч при заданной дальности 1500 км. Несколько улучшались экономические характеристики: коммерческая нагрузка возросла с 5000 до 6000 кг, а число пассажирских мест до 46 в туристском варианте и до 58 в экономическом. Двигатели Д-20П заменялись на Д-20П-125 со взлетной тягой по 5800 кг.

После завершения работы макетной комиссии в 1961-м "Аэрофлот" выпустил уточненные требования на Ту-124А. ОКБ-156 предлагалось довести коммерческую нагрузку до 7000 кг при полете на расстояние 1500 км и до 4000 кг - на дальность 3000км. При этом допускалось увеличение длины разбега и пробега до 900 м. Количество пассажирских мест возрастало до 65 - 70. Весь 1961-и и первую половину 1962-го разрабатывалась техническая документация Ту-124А.

В начале 1962-го на опытном заводе No. 156 началась сборка первого Ту-124А из агрегатов, изготовленных на заводах-смежниках. На первом этапе проектирования и постройки прототипа работами по самолету руководил Д.С.Марков. Затем его сменил Л.Л.Селяков, перешедший в ОКБ-156 из ОКБ-23 В.М.Мясищева.

На проектирование и постройку опытного самолета ушло 3 года. Опытный Ту-124А (бортовой номер СССР - 45075) собрали в первой половине 1963-го. 29 июля экипаж во главе с заслуженным летчиком-испытателем Героем Советского Союза А.Д.Калиной совершил на ней первый полет. Вторым пилотом был летчик-испытатель Горюнов, в дальнейшем его сменил Н.Н.Харитонов.

Практически одновременно с Ту-124А появился английский самолет ВАС111, совершивший первый полет 20 августа 1963-го. Летные испытания ВАС111 до октября 1963-го проходили довольно успешно и даже с некоторым опережением по отношению к Ту-124А. Но 22 октября произошла катастрофа.

Опытный ВАС111 в полете с выпущенными во взлетное положение закрылками при достижении минимальной скорости попал в еще не изученный режим "глубокого сваливания". Оперение самолета, вышедшего на большие углы атаки, попало в спутную струю от гондол двигателей. Система управления рулями высоты не смогла преодолеть аэродинамические нагрузки на них в этой ситуации, и все усилия пилотов уменьшить углы атаки оказались тщетны. Самолет, парашютируя, ударился о землю, похоронив под собой экипаж.

Причины катастрофы ВАС111 учли в ОКБ-156 и на фирме "Дуглас". На строившемся прототипе ДС-9 и последующих Ту-124А (с 20 ноября 1963-го - Ту-134) устанавливается горизонтальное оперение с увеличенной на 30% площадью.

Летные испытания прототипа ("нулевки") закончились 6 ноября 1964-го. 9 сентября 1964-го совершил первый полет "Дублер" харьковского завода (бортовой номер СССР-45076), но со старым горизонтальным оперением и салоном, рассчитанным на 64 пассажира. Вскоре выяснилось, что возросшие массово-геометрические характеристики машины требовали увеличения тяги двигателей. Ведь первоначально Ту-134 (Ту-124А) создавался с несколько меньшими размерностью и массой. Более глубокая проработка проекта по двигателю Д-20П-125 пятой серии позволила ОКБ П. А. Соловьева вскоре создать двигатель Д-30 с взлетной тягой 6800 кг.

Забегая вперед, отметим, что с двигателями Д-20П-125 завод No.135 выпустил лишь три Ту-134, все последующие машины комплектовались Д-30-ми. Первая из них No. 0004 (бортовой СССР - 65602) взлетела 21 июля 1966-го. 25 октября, после установки на "четверку" разработанного на ХАЗе нового горизонтального оперения увеличенной площади начался очередной этап ее летных испытаний.

Не дожидаясь появления доработанной машины, решили завершить заводские испытания "Дублера" с последующей передачей его в ГК НИИ ВВС. В декабре машину передали в Чкаловскую. А 14 января 1966-го, выполняя очередной испытательный полет, Ту-134 (СССР - 45076) потерпел катастрофу, унеся жизни восьми человек во главе с командиром корабля летчиком-испытателем С.В.Евсеевым.

После серии катастроф с Ту-104 все пассажирские самолеты стали испытываться на больших углах атаки вплоть до сваливания. Не миновала эта участь и Ту-134. С этой целью вторую серийную машину оборудовали хвостовым фюзеляжным противоштопорным парашютом и горизонтальным оперением увеличенной площади. Испытания проводились с октября 1966-го по февраль 1967-го.

С марта по июль 1967-го проходил второй этап совместных государственных испытаний самолета с участием НИИ ГВФ. В этом же году с апреля по август проводились эксплуатационные испытания Ту-134 первых серий со взлетной массой до 45 000 кг и рассчитанных на 72 пассажира. В сентябре 1967-го первый Ту-134 совершил пассажирский рейс по трассе Москва - Адлер.

Впервые в практике отечественного самолетостроения конструкция Ту-134 и его летные данные прошли международный контроль, а сама машина получила международный сертификат летной годности. Польская государственная инспекция выдала 9 ноября 1969-го сертификат No. ВВ-051 на соответствие британским нормам летной годности (BCAR). Ту-134 всех модификаций имели сертификаты на соответствие международным нормам (ICAO) по шуму на местности, что позволяло использовать их на международных линиях.

На создание Ту-134 затратили 10 лет и 3 месяца, в том числе 3 года на проектирование и постройку опытного. На доводку и испытания ушло 4 года и 3 месяца. Со временем Ту-134 в Аэрофлоте взял на себя львиную долю перевозок на ближнемагистральных трассах. По уровню шума и вибраций в пассажирском салоне самолеты до последнего времени были самыми комфортабельными в Аэрофлоте. Топливную эффективность удалось поднять в последних модификациях с 55 до 34- 39 г/кресло км, а количество пассажиров - до 80-90. До начала 1990-х парк Ту-134 только в СССР перевез около 500 млн. пассажиров и сегодня продолжает работать на линиях стран СНГ и в ВВС.

Появление модернизированных двигателей с реверсом тяги и автоматической бортовой системой АБСу-134 позволяло осуществлять посадку по второй категории ICAO. По мнению летного и технического состава, Ту-134 прост в эксплуатации и в полете прощает экипажу многие ошибки. Имевшие место в период эксплуатации отказы различных систем, оборудования и двигателей в сочетании с высокой квалификацией экипажей обычно позволяли благополучно завершать полеты.

За создание семейства самолетов Ту-134 в 1972-м руководство ОКБ им. А. Н. Туполева, смежных предприятий и ГВФ удостоились Государственной премии.





 Модификации :
Ту-134  базовая проектная модификация с застеклённым носом. Самолёты первой серии могли взять на борт до 64 пассажиров, позже число возрастает до 72. Первые Ту-134 были оснащены двумя двигателями Д-20П-125 (2 ? 5800 кгс). Изначально самолёт выпускался под обозначением Ту-124А. Весной 1969 года Ту-134 был представлен на авиасалоне в Ле-Бурже. Всего самолётов базовой версии было выпущено 78 единиц, включая 2 опытных (1963) и 9 предсерийных (1964-1965), 30 из них были поставлены на экспорт в ГДР и Польшу. Самолёты оснащались двигателями Д-30 I серии (2 ? 6300 кгс). Для уменьшения длины пробега устанавливался тормозной парашют.
Ту-134А  первая серийная модификация. Самолёт выпускался с апреля 1970 года до 1980 года. На Ту-134А установили более совершенные двигатели Д-30 второй серии с уменьшенным расходом топлива и реверсом тяги, благодаря чему от тормозного парашюта, которым оснащали самолёт Ту-134, удалось отказаться, а в хвостовой части фюзеляжа, где размещался парашют, была установлена вспомогательная силовая установка (ВСУ) ТА-8. Кроме этого, фюзеляж Ту-134А стал длиннее на 2,1 м, число пассажирских кресел возросло до 76. Часть Ту-134А была выпущена с радиолокатором "Гроза-134", вследствие чего рабочее место штурмана было перенесено в пилотскую кабину и находилось в проходе. Эти самолёты приобрели вид, характерный для Ту-134Б.
Ту-134А-2  самолёт с переделанным стеклянным носом.
Ту-134А-3  вторая серия, с усовершенствованными турбореактивными двигателями Соловьёва Д-30 третьей серии.
Ту-134А-3М  VIP-модификация. Всего существует 6 таких самолётов (65721, 65723, 65724, 65917, 65928, 65930). Переделаны из Ту-134СХ.
Ту-134А-4  он же Ту-134УБЛ.
Ту-134АК  самолёт с салоном 1 класса на 24 места и салоном "люкс" на 13 пассажиров. Отличался наличием второй двери для пассажиров со встроенным трапом. Часть самолётов оборудовалась средствами спецсвязи. Выпускался, в основном, для ВВС и правительственных перевозок.
Ту-134А "салон"  аналог Ту-134АК с одной дверью.
Ту-134Б  модернизированный Ту-134А. Снижена масса пустого самолёта, добавлены большие задние аварийные выходы, экипаж сократился до 3 человек, разработана новая компоновка салона, грузового отсека и подсобных помещений, пассажировместимость увеличилась до 80 мест. Серийное производство началось в марте 1980 года. Вместо остеклённой носовой кабины штурмана установлена радиолокационная система "Гроза-134". Управление силовой установкой, триммером руля высоты и навигационной системой перенесено на центральный пульт. В отличие от Ту-134А с "радарным носом" было установлено 2 экрана локатора на боковых пультах вместо одного посередине Некоторые модели Б имеют увеличенный запас топлива.
Ту-134Б-3  модернизированный самолёт Ту-134Б с двигателями Соловьёва Д-30 третьей серии.
Ту-134БВ  модификация для доставки челноков на большую высоту с последующим запуском их в космос.
Ту-134Б "салон"  самолёт повышенной комфортности на базе Ту-134Б. Отличался наличием второй двери для пассажиров в хвостовой части. Изготовлено 7 самолётов. Ещё несколько самолётов переоборудовано из пассажирских Ту-134Б, при этом вторая дверь отсутствовала.
Ту-134ЛК  модификация, представляющая собой летающую лабораторию для отработки космических программ и тренировки космонавтов.
Ту-134М  проект модернизированного Ту-134Б. На самолёт предполагалось установить двигатели Д-436Т1-134 и новое оборудование. Разработан в 1993 году.
Ту-134С  проект грузового самолёта на базе Ту-134А.
Ту-134СХ  самолёт для сельско­хозяйственных нужд.
Ту-134УБЛ  тренажёр для обучения экипажей лётчиков морской и стратегической авиации. Самолёт отличает особенная конструкция носовой части фюзеляжа, схожая с бомбардировщиками Ту-22М и Ту-160.
Ту-134УБЛ-Ш  тренажёр для обучения штурманов морской и стратегической авиации. От Ту-134УБЛ его отличает дополнительное рабочее место штурмана в центроплане, оборудованное навигационным комплексом НК-45 (применяется на Ту-22М3) и двумя бомбодержателями МБД-3-У9 в нижней части фюзеляжа, что позволяет выполнять практическое бомбометание и тактический пуск ракет с использованием комплекса НК-45. Максимальная боевая нагрузка - 8 ОФАБ-100-120.
Ту-134Ш (Ту-134Уч)  самолёт для тренировок штурманов дальней и фронтовой бомбардировочной авиации. В пассажирском салоне оборудовано 12 рабочих мест. В носовой части установлена радиолокационная система "Рубин-1" или "Инициатива". Выпускался в вариантах Ту-134Ш-1 (для группового обучения пилотированию и бомбометанию применительно к самолётам Ту-22 и Ту-22М) и Ту-134Ш-2 (для подготовки штурманов фронтовой авиации).
Ту-134Ш-СЛ  летающая лаборатория для испытаний радиоэлектронного оборудования.



 ЛТХ:
Модификация   Ту-134
Размах крыла, м   29.00
Длина самолета,м   35.00
Высота самолета,м   9.02
Площадь крыла,м2   127.3
Масса, кг
  пустого самолета   29050
  максимальная взлетная   45000
Внутреннее топливо, л   12650
Тип двигателя   2 ТРДД Авиадвигатель (Соловьев) Д-30-I
Тяга, кН   2 х 66.68
Крейсерская скорость, км/ч   780
Практическая дальность, км   1970
Практический потолок, м   11900
Экипаж, чел   4
Полезная нагрузка:   72 пассажира или 7700 кг груза


 Доп. информация :


  Чертеж "Туполев Ту-134"
  Книга "РЛЭ Туполев Ту-134"
  Фотографии:

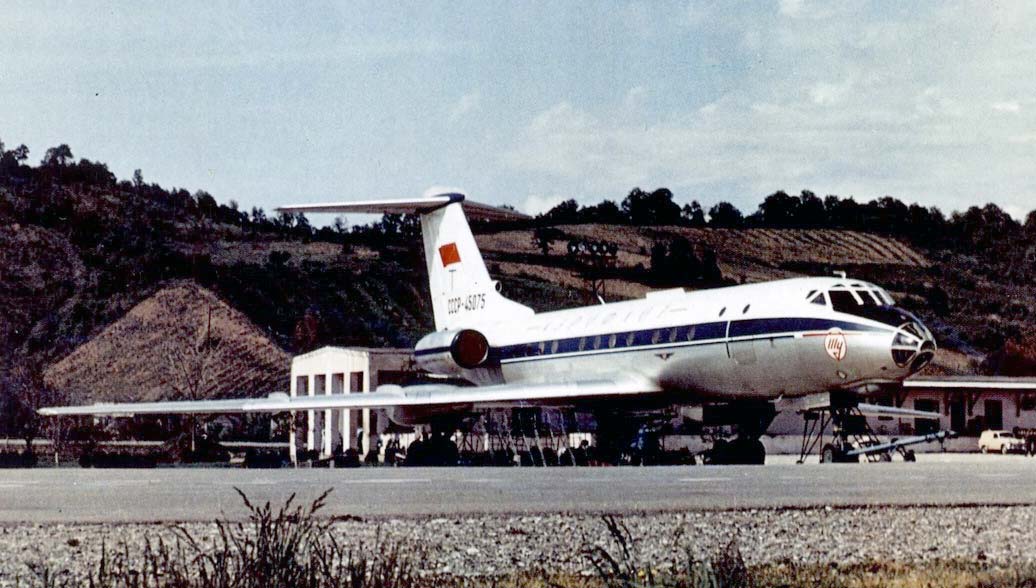

 Первый прототип Ту-134

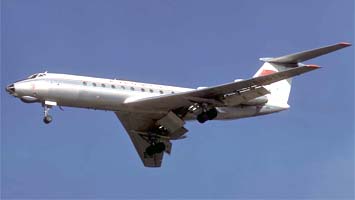

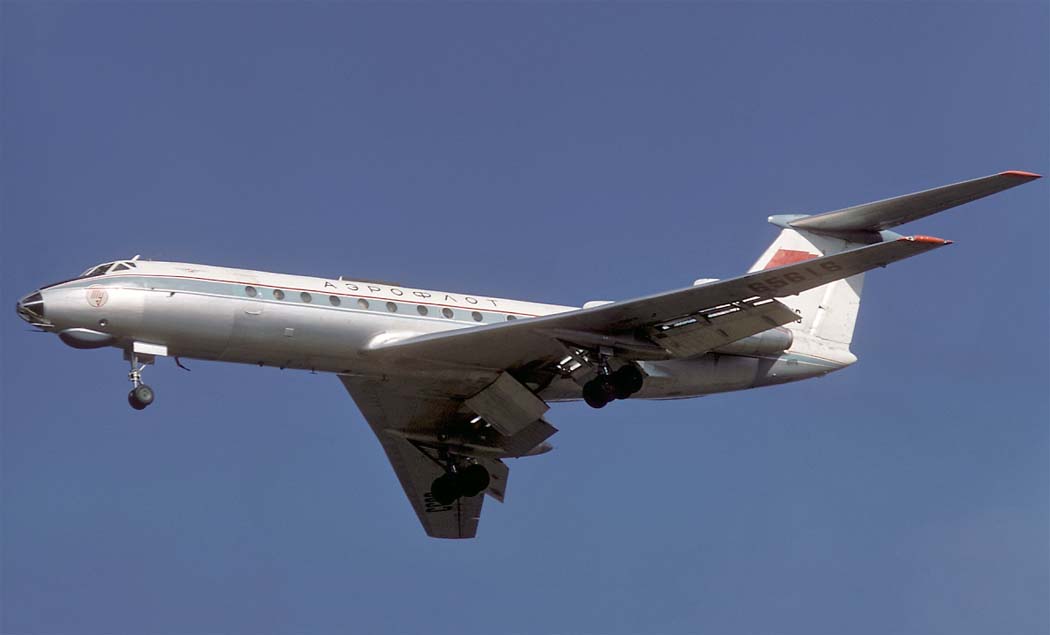

 Ту-134 Аэрофлота (c) Alberto Storti

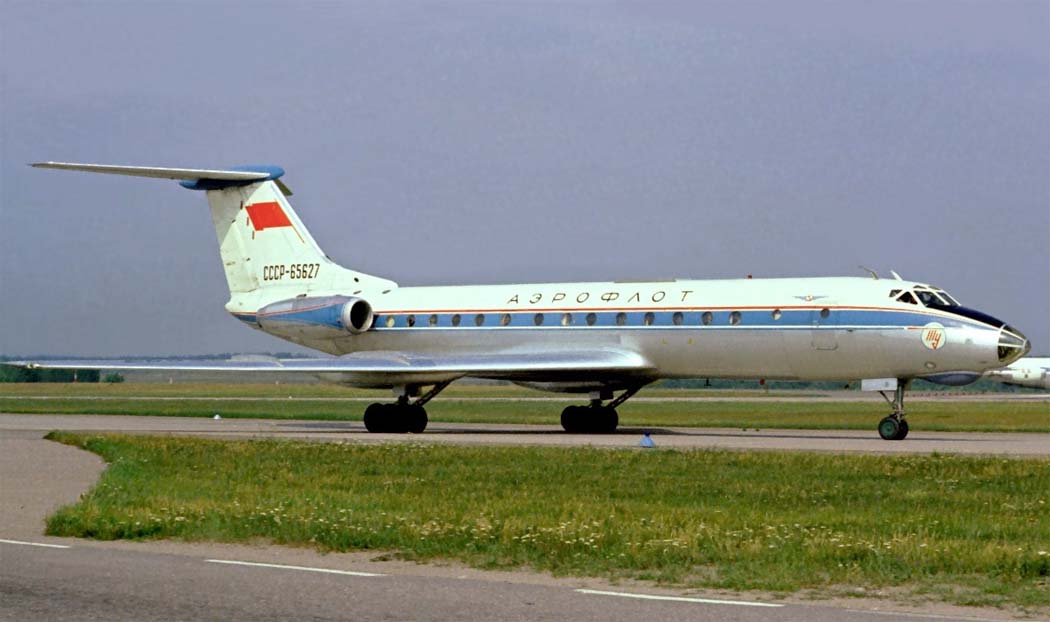

 Ту-134 Аэрофлота (c) Вячеслав Бабаевский

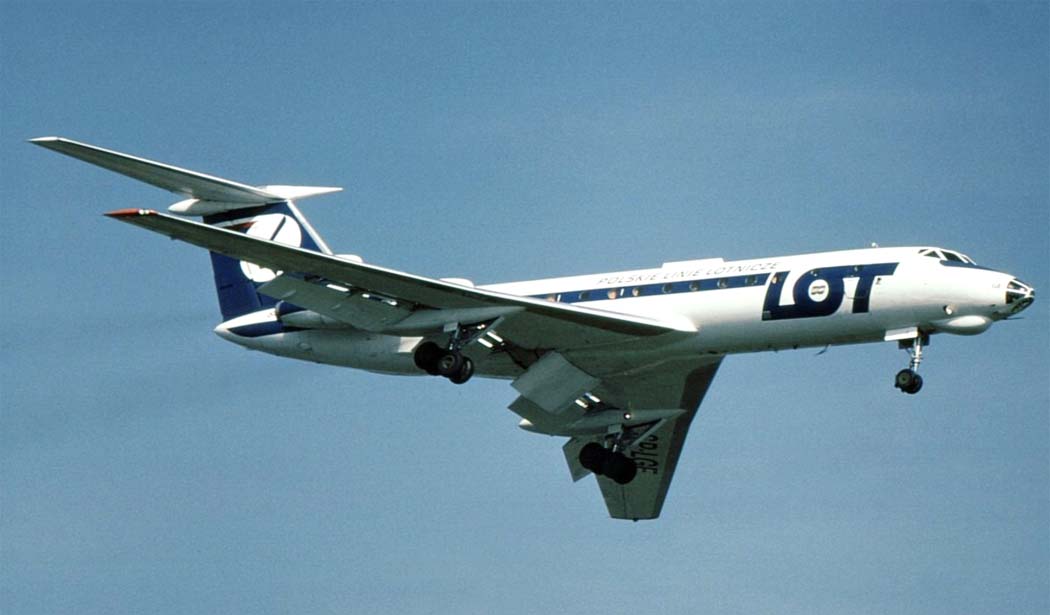

 Ту-134 компании LOT (c) Chris

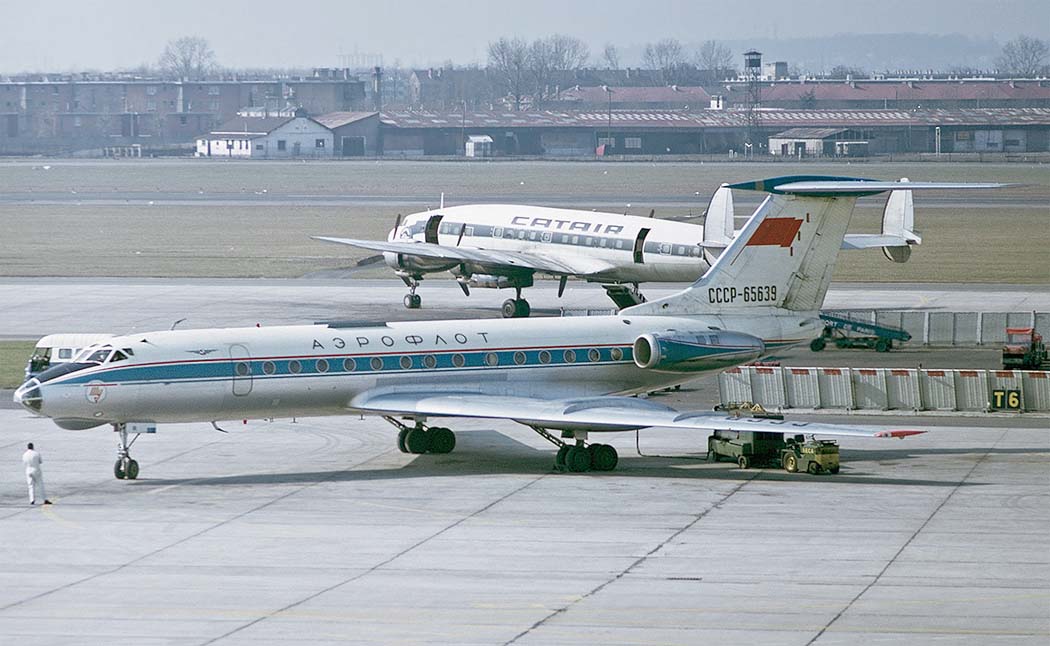

 Ту-134 Аэрофлота

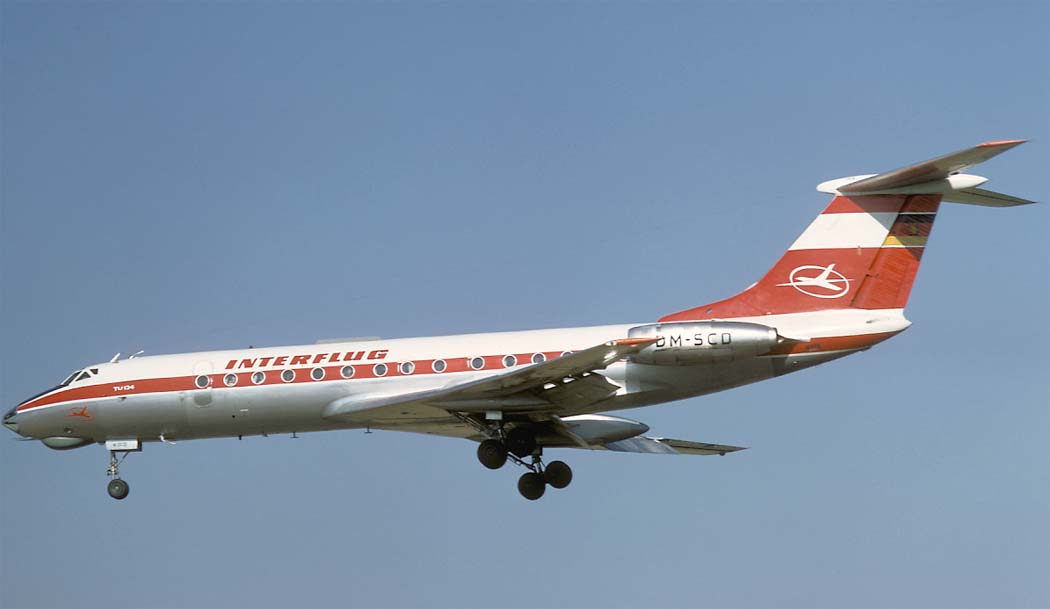

 Ту-134 компании Interflug (c) Alberto Storti

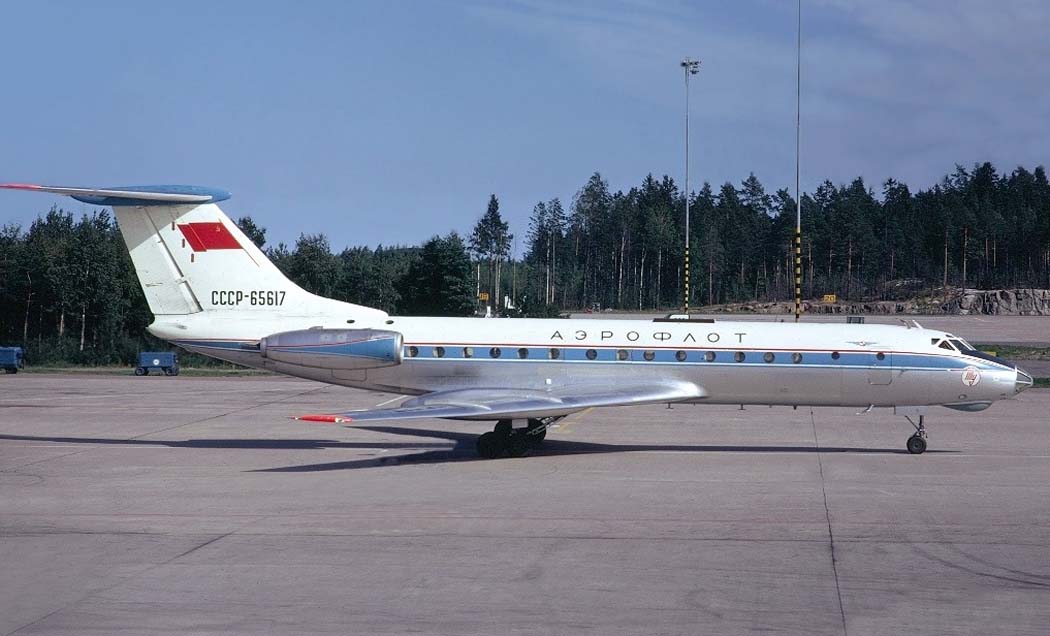

 Ту-134 Аэрофлота (c) Kjell Nilsson

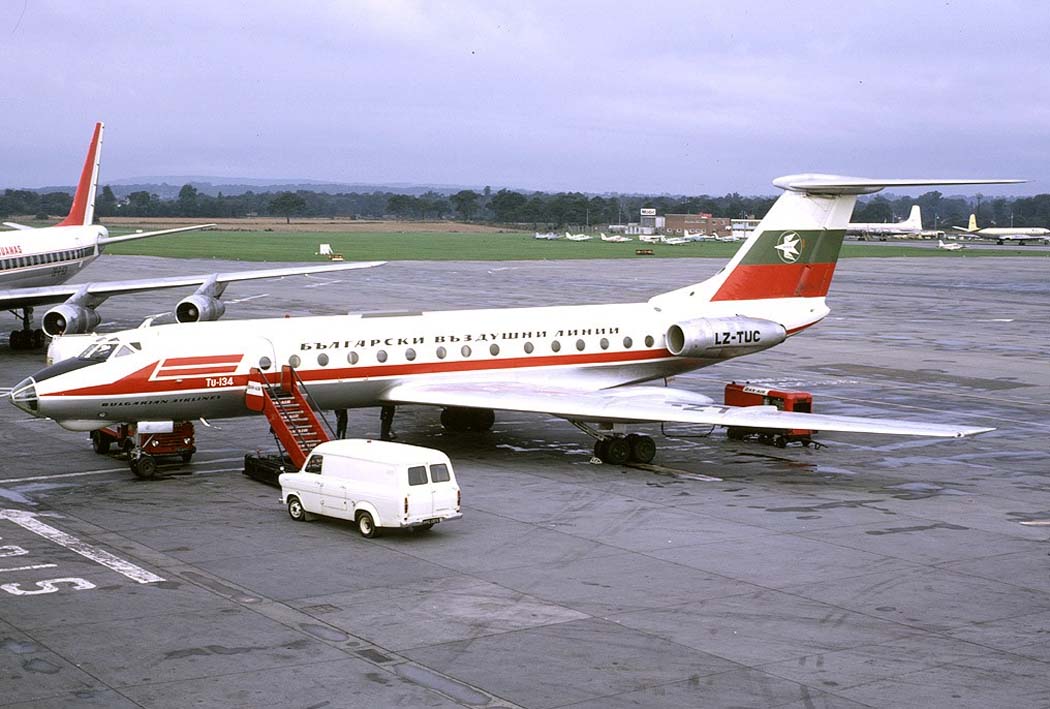

 Ту-134 компании БВЛ (c) Steve Williams

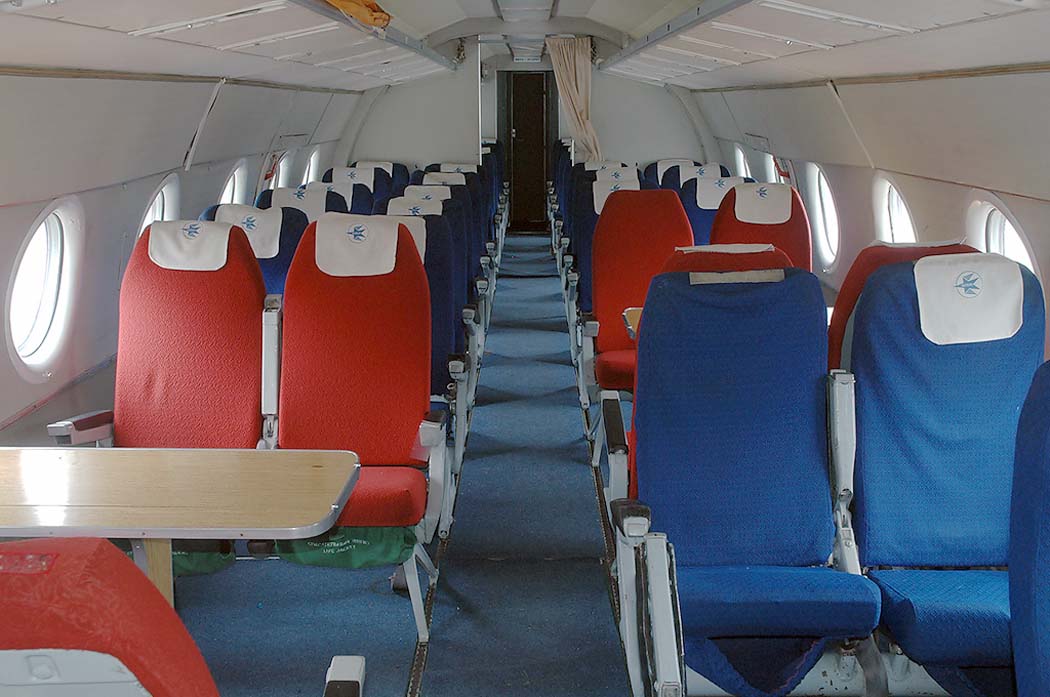

 Пассажирский салон Ту-134 (c) Peter de Jong

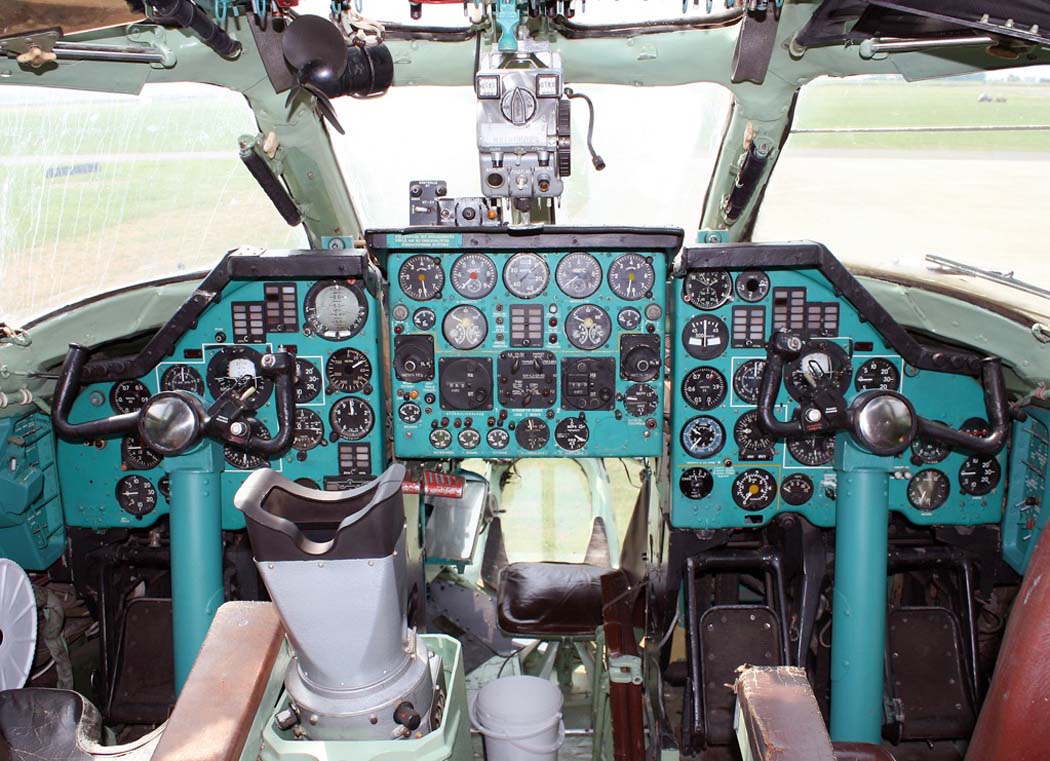

 Кабина пилотов Ту-134 (c) Stroes

  Схемы:

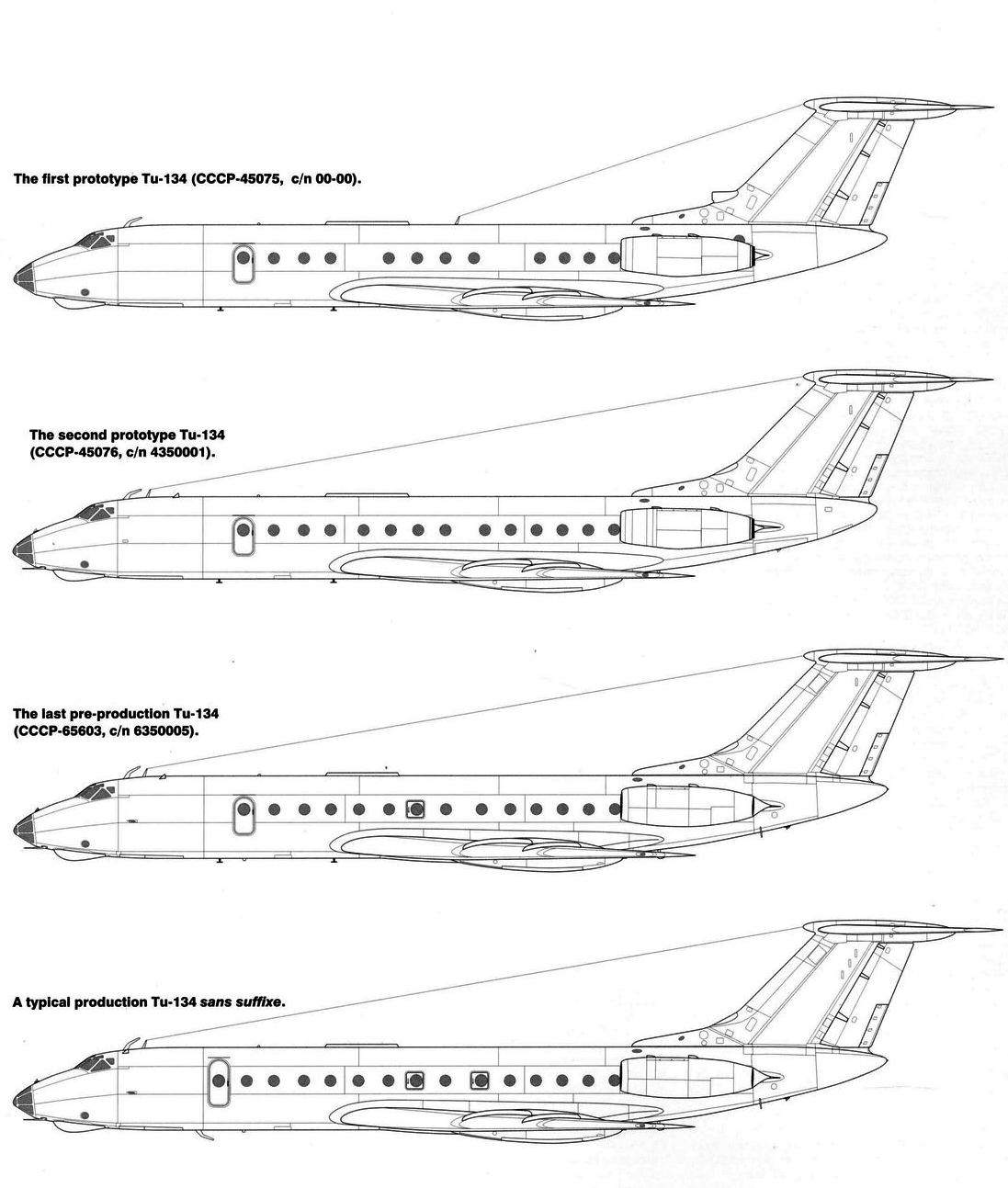

 Варианты Ту-134

  Варианты окраски:

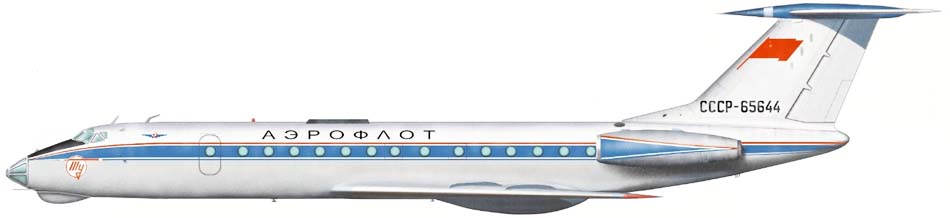

 Ту-134 Аэрофлота

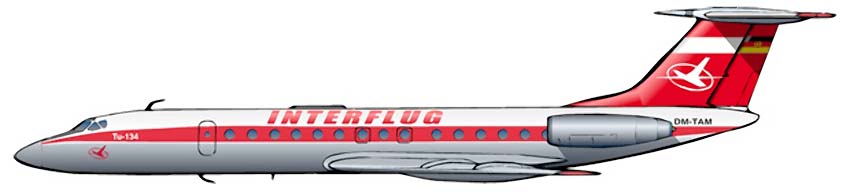

 Ту-134 компании Interflug






Список источников:

Крылья Родины 1997-04-05. Владимир Ригмант. Фаворит на средних дистанциях
Крылья Родины 2000-10. Владимир Ригмант. Родом из дальней авиации
Авиация и Время 2010-02. Дмитрий Коммисаров. Ту-134. Многообразие облика
М-Хобби 2012-07. Иван Митин. Ту-134 "Туполенок"
Владимир Ригмант. Под знаками "АНТ" и "ТУ"
Ростислав Виноградов, Александр Пономарев. Развитие самолетов мира
Виктор Беляев. Пассажирские самолеты мира
L+K 1966-09. Caclav Nemecek. Tupolev Tu-134
L+K 1995-01-03. Milan Cvrkal. Tupolev Tu-134
