   A-6B Intruder

Разработчик: Grumman
Страна: США
Первый полет: 1968
Тип: Многоцелевой штурмовик
  ЛТХ     Доп. информация



     Следующим этапом в развитии "Интрудера" стало оснащение его современным управляемым оружием. Модификация А-6А не имела соответствующего оборудования, штурмовики могли применять только управляемые ракеты (УР) "Буллпап" с радиокомандной системой наведения. В условиях сильной ПВО их применение было очень рискованным, так как после запуска штурману необходимо наблюдать за целью и ракетой, а самолет в это время летел на виду у вьетнамских зенитчиков. Основная проблема заключалась не в трудностях поражения цели, а в сложностях преодоления сильной ПВО.

В конце 60-х годов появляются специальное оружие для уничтожения радиолокационных средств противника - противорадиолокационные (ПРЛ) ракеты. Чрезвычайно заинтересовавшись новинкой, командование флотом заключило с фирмой "Грумман" контракт на разработку упрощенного варианта "Интрудера" - А-6В, предназначенного для использования таких ракет.

Для пуска ПРЛ ракет система DIANE не нужна и ее прицельную часть с самолета сняли, а в освободившееся место поставили детектор излучения РЛС противника, Штурмовик при этом потерял свою всепогодность. Плоские антенны приемника закрепили прямо на носовом обтекателе. На внутренних подкрыльевых пилонах А-6В подвешивалось две ПРЛ ракеты "Стандарт" ARM AGM-78.

Тяжелая боевая часть (120 кг) и способность ГСН запоминать координаты РЛС после ее выключения противником вполне оправдывали высокую стоимость "Стандарта".

Первые десять A-6B (149949, 149957 и 151558/151565 уточнены) были получены путем отказа от большинства систем штурмовика, заменив их специализированным оборудованием, который может обнаружить радары от вражеских зенитно-ракетных систем. Им не хватало некоторых более сложных электронных систем более поздних версий. Они были оснащены способностью нести противорадиолокационную ракету AGM-78. Эти А-6В Mod. 0 передали флоту в 1968-м.

Следующие три (BuNos 155628/155630) были оснащены (PAT / ARM) системой отслеживания пассивного угла противорадиолокационной ракеты. Это была система, разработанная лабораторией прикладной физики Джонса Хопкинса для повышения точности ракет AGM-78A и сделать возможным для ракетных продолжать дома на вражеских радаров после того как они были выключены. Модифицированный первый самолет (BuNo 155628) полетел 26 августа 1968. Они были предназначены VA-85 "Черные Соколы".

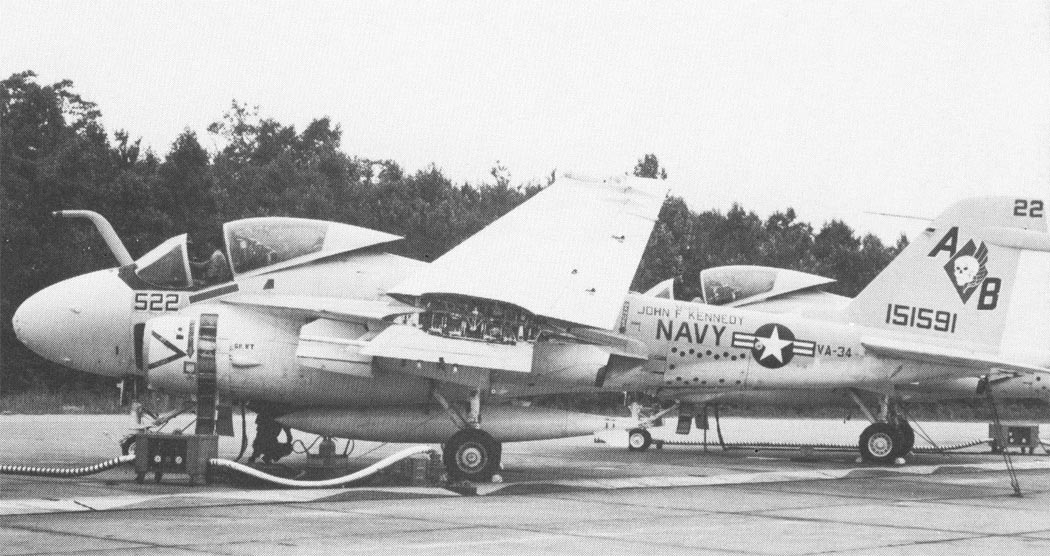

Последние 6 (BuNos 149944,  149945, 151591, 151820, 152616 и 152617) были оснащены Системой сбора и опознавания цели (TIAS), разработанной IBM. Они были предназначены VA-34 " Blasters".

Первый A-6B был поставлен в августе 1967 года, а последний в августе 1970 года. В свое время существовали планы для преобразования 54 A-6A в A-6B, но только 19 из них были конвертированы в действительности.




 ЛТХ:
Модификация   А-6В
Размах крыла, м   16.15
Длина самолета,м   16.69
Высота самолета,м   4.60
Площадь крыла,м2   49.15
Масса, кг
  пустого самолета   11476
  нормальная взлетная   21795
  максимальная взлетная   24358
Тип двигателя   2 ТРД Pratt Whitney J52-P-8А
Тяга, кгс   2 х 3900
Максимальная скорость, км/ч
  на высоте   894
  на уровне моря   1040
Крейсерская скорость, км/ч   774
Перегоночная скорость, км   5190
Практическая дальность, км   2173
Максимальная скороподъемность, м/мин   2118
Практический потолок, м   12268
Экипаж, чел   2
Вооружение:   максимальная боевая нагрузка - 6803 кг на 5 узлах подвески (нормальная - 4500 кг)
  бомбовая нагрузка: Mk-77 Napalm, 28 Mk-81, 28 Mk-82 Snakeye, 13 Mk-83, 5 Mk-84, 20 Mk-117
  кассетные 28 Mk-20 Rockeye, 28 CBU-78
  ПУ 10х70-мм или 5х127-мм Zuni НУР
  ПЛРУР AGM-78A


 Доп. информация :


  Чертеж "Grumman A-6 Intruder (1)"
  Чертеж "Grumman A-6 Intruder (2)"
  Фотографии:

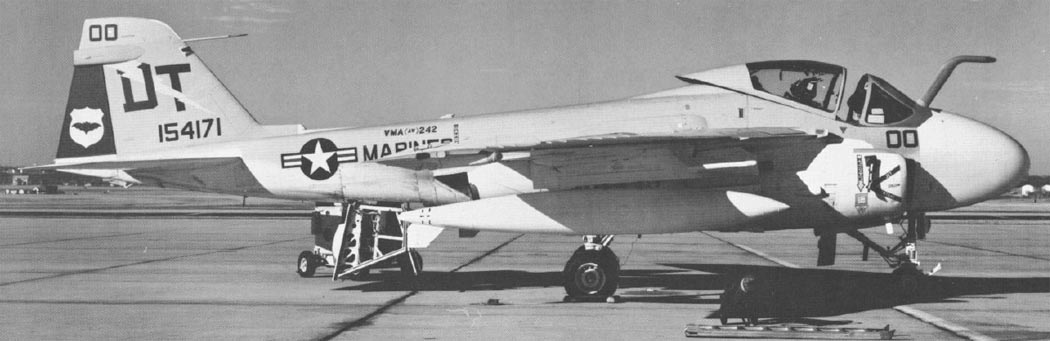

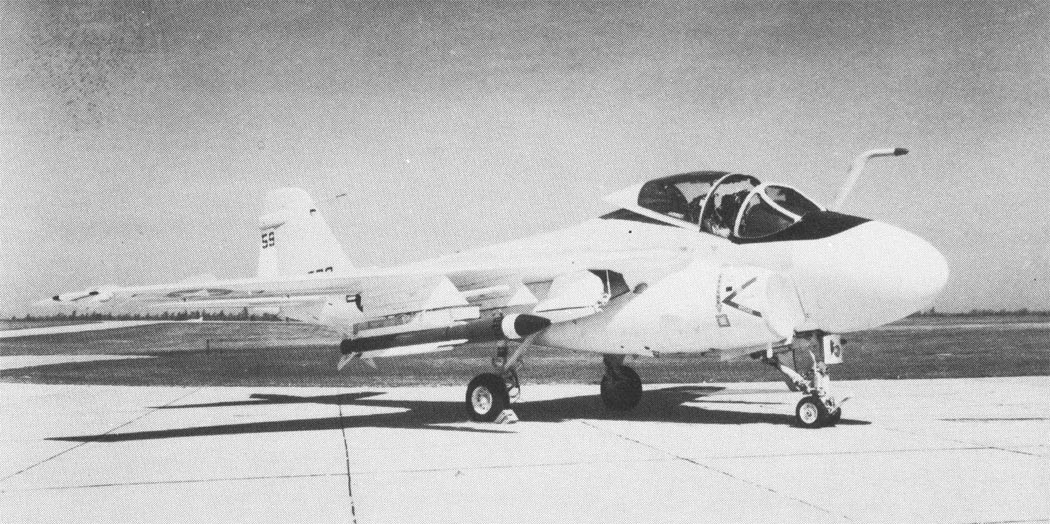

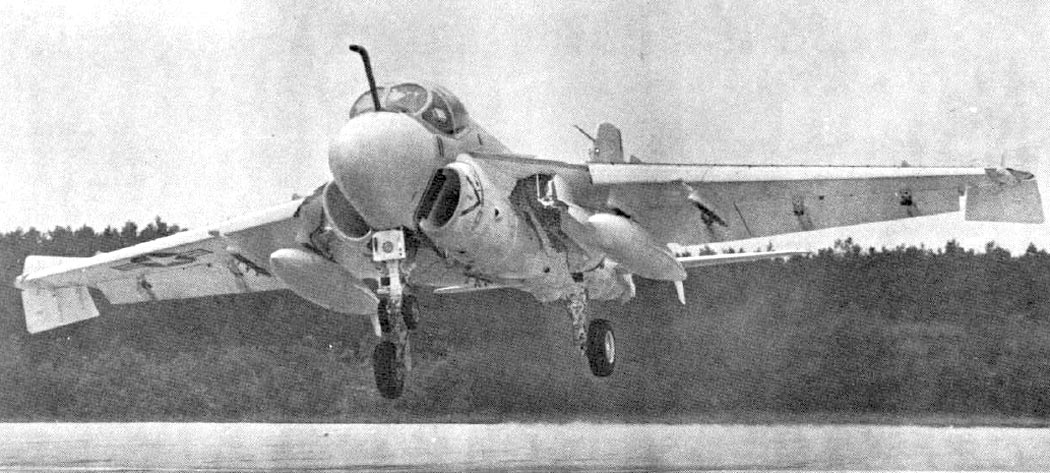

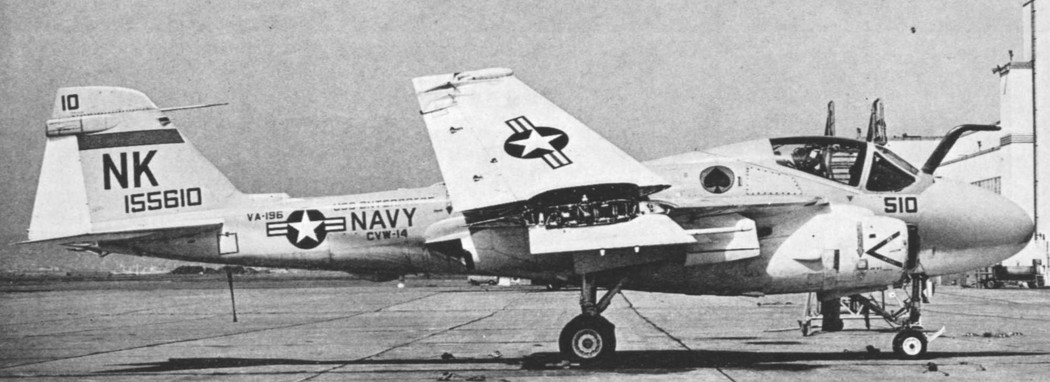

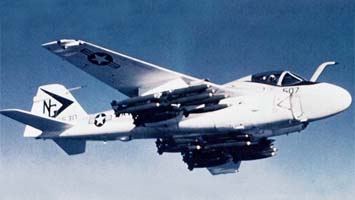

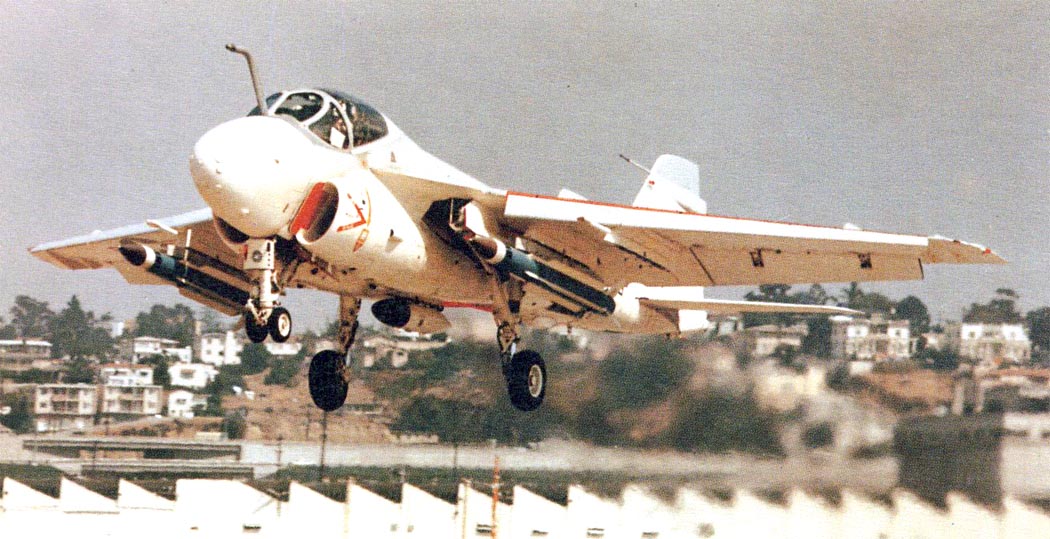

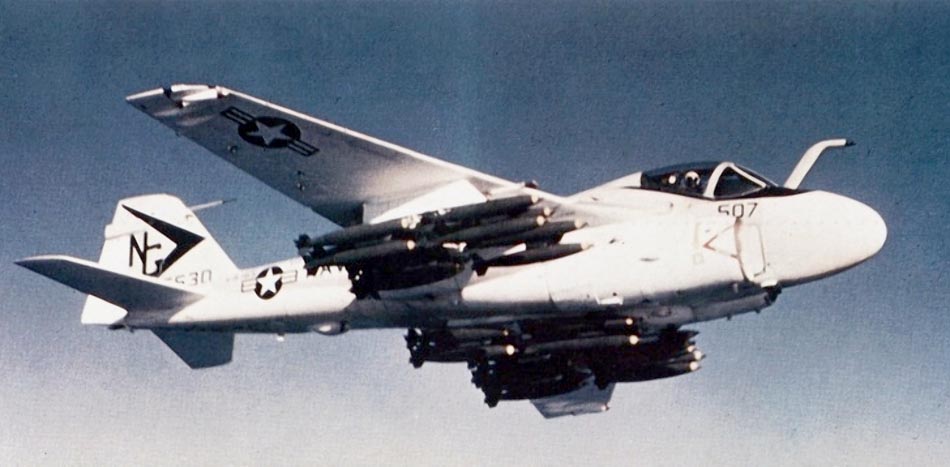

 A-6B
 A-6B
 A-6B
 A-6B
 A-6B
 A-6B
 A-6B

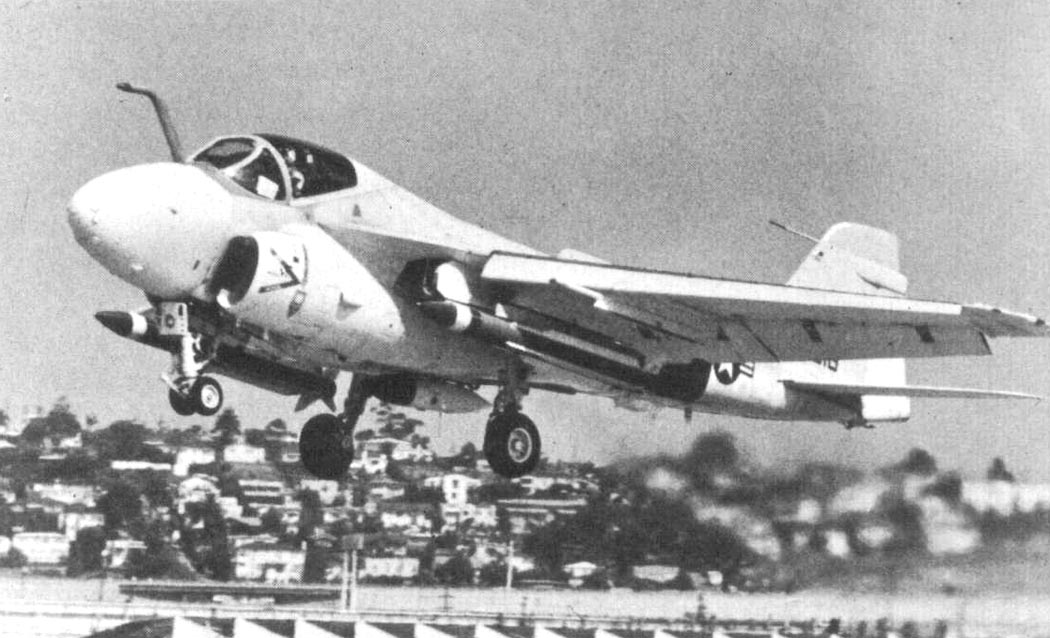

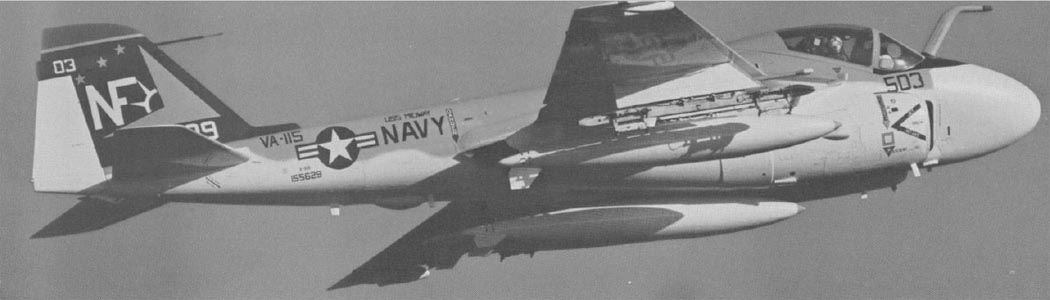

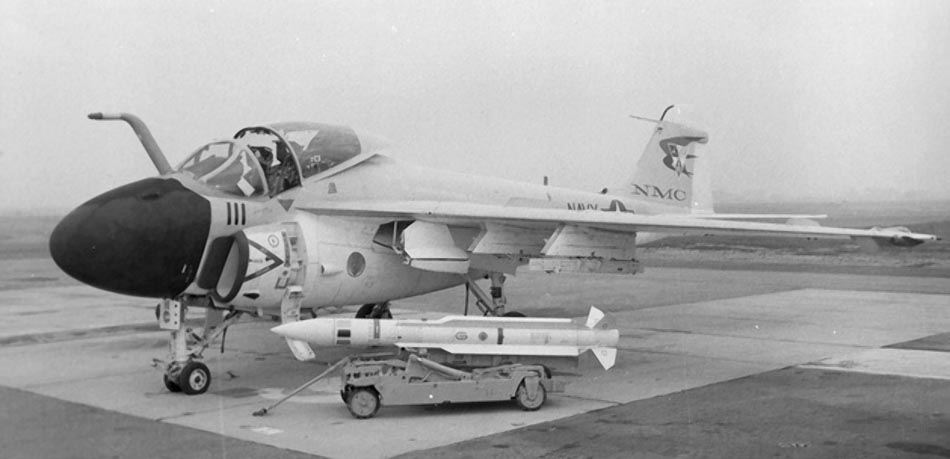

 A-6B с AGM-78A
 A-6B
 A-6B
 A-6B

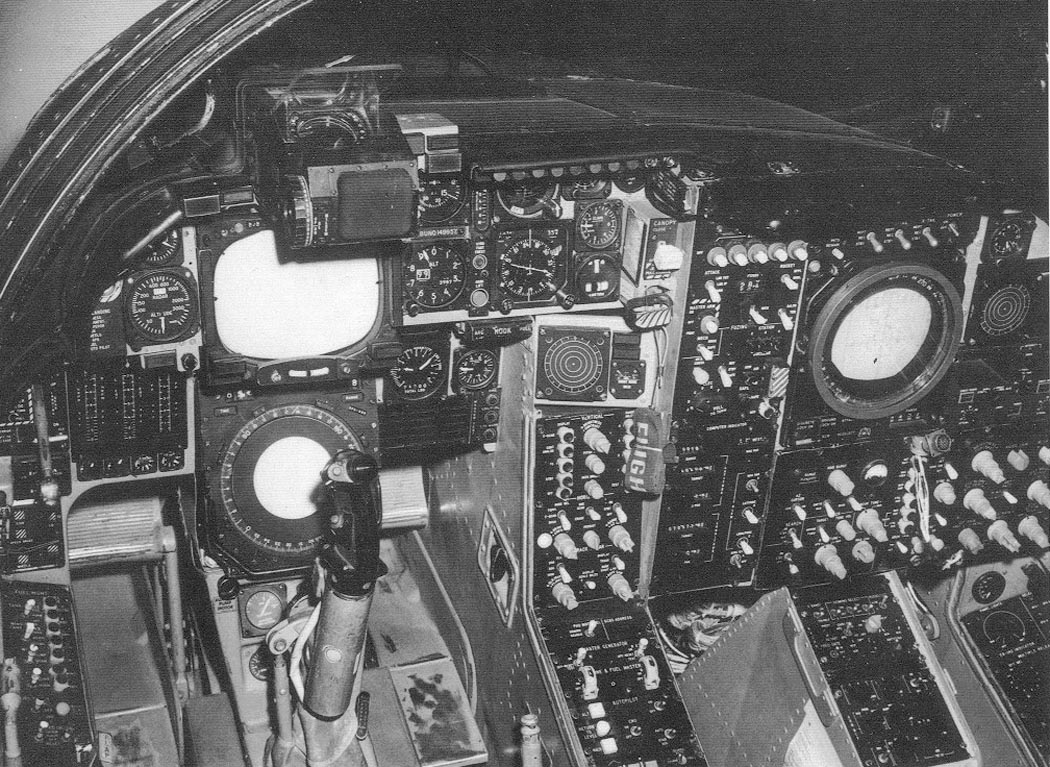

 Кабина пилота A-6B

 Варианты окраски:

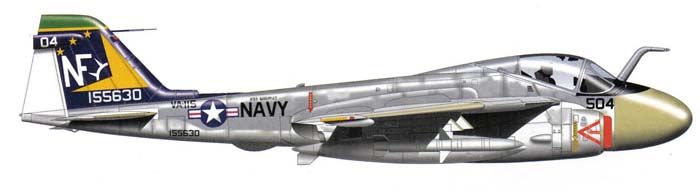

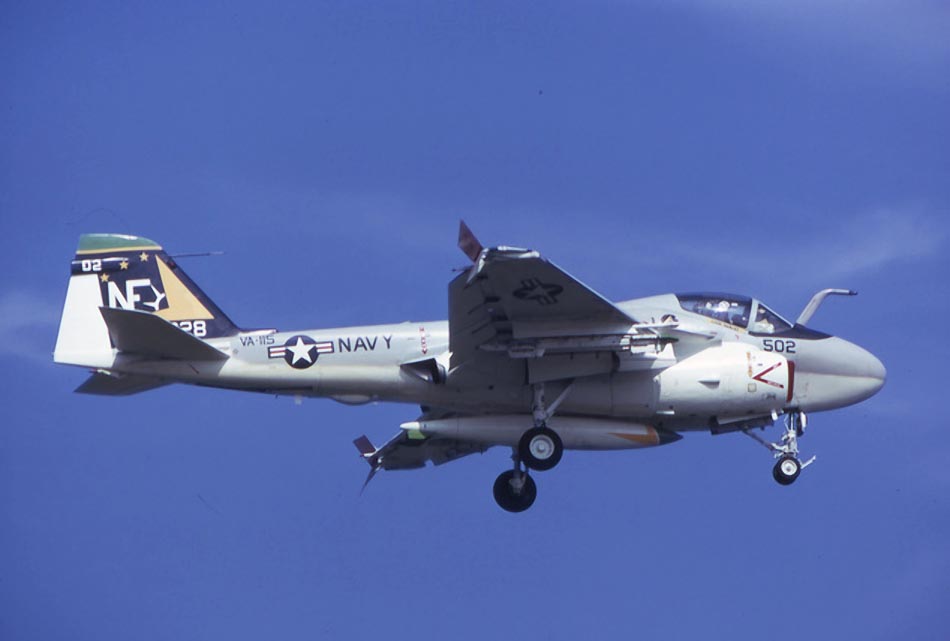

 A-6B   VA-115 Arabs







Список источников:

Крылья Родины 1998-04. Александр Чечин, Николай Околелов. Компьютеры вместо брони
Joe Baugher. Encyclopedia of American Military Aircraft. Grumman A-6B Intruder
Warbird Tech Series 33. Dennis R. Jenkins. Grumman A-6 Intruder
Aeroguide 15. Grumman A-6E Intruder
Modern Military Aircraft. Lou Drendel. Intruder
Arms and Armour. Robert F. Dorr. A-6 Intruder Carrier-borne bomber
Aircraft Profile 252. Kurt H. Miska. Grumman A-6A Intruder & EA-6 Prowler
Bert Kinzey, Ray Leader. Colors & Markings of the A-6 Intruder
Bert Kinzey. A-6 Intruder in detail & scale
Squadron/Signal 1020. Lou Drendel. A-6 Intruder in action
Squadron/Signal 5007. Modern Military Aircraft. Lou Drendel. Intruder
