   AC-130E Pave Spectre

Разработчик: Lockheed
Страна: США
Первый полет: 1971
Тип: Тяжелый ударный самолет
  ЛТХ     Доп. информация



Главной проблемой в дальнейшей модернизации АС-130А была ограниченная прочность конструкции планеров уже изрядно полетавших "Геркулесов". Лишь убедившись в высокой эффективности АС-130А, штаб ВВС выделил для переоборудования 11 новых С-130Е, только что сошедших со сборочной линии завода фирмы Локхид. Эти машины были переоборудованы в вариант АС-130E "Пэйв Спектр". Электронное оборудование было аналогично предыдущим самолетам "Пэйв Пронто", но новые "Геркулесы" имели более мощные двигатели и, как следствие, лучшие летные характеристики. Возросшая грузоподъемность позволила установить бронезащиту членов экипажа и улучшить условия для их работы. Особое внимание уделили оборудованию "боевой комнаты", где разместились операторы электронных систем. У новой модели АС-130 также увеличился запас топлива и боеприпасов. Первый АС-130 появился на авиабазе Убон в конце 1971 г.

40-мм пушки были прекрасным оружием против грузовиков, но отрядам Вьет Конга по тропе Хо Ши Мина стало поступать все больше танков Т-54, ПТ-76 (надо сказать, что зачастую в южный Вьетнам целиком перебрасывались танковые подразделения армии ДРВ), и эти орудия против них оказались неэффективны. Кроме того, свою основную транспортную артерию коммунисты прикрыли большим количеством зенитных батарей с радиолокационным наведением. Чтобы избежать потерь, стало необходимо поражать цели, не входя в зону плотного зенитного огня.

Специалисты с авиабазы Райт-Паттерсон предложили несколько вариантов, усиливающих огневую мощь АС-130, включая 57-мм противотанковую пушки и 106-мм безоткатное орудие, но в конце концов остановились на 105-мм армейской гаубице, которую установили вместо одного "Бофорса" в грузовой двери левого борта. Еще одно сходство АС-130 с морскими линкорами: система управления огнем гаубицы во многом была аналогична системам управления огнем башен главного калибра крупных кораблей, хотя и была изготовлена с использованием блоков и БЦВМ системы управления огнем штурмовика А-7 "Корсар". Первоначально гаубица закреплялась на борту неподвижно, затем ее установили на специальный лафет, имеющий ограниченные углы обстрела; наведение гаубицы осуществлялось БЦВМ. Работы велись высокими темпами, и в начале 1972 г. АС-130Е , вооруженный 105-мм гаубицей, приземлился в Таиланде. Этот вариант получил обозначение Pave Aegis. Все АС-130 поступали на вооружение только 16-й эскадрильи.






 ЛТХ:
Модификация   AC-130E
Размах крыла, м   40.41
Длина самолета,м   29.79
Высота самолета,м   11.66
Площадь крыла,м2   162.12
Масса, кг
  пустого самолета   33060
  максимальная взлетная   70370
Внутренние топливо, кг   20520
Тип двигателя   4 ТВД Allison Т-56-А-15
Мощность, кВт   4 х 3750
Максимальная скорость, км/ч   512
Крейсерская скорость, км/ч   340
Боевая скорость, км/ч   260
Практическая дальность, км   2900
Боевой радиус действия, км   1000
Боевая высота, м   1680 -3200
Практический потолок, м   7800
Экипаж, чел   14
Вооружение:   две 20-мм шестиствольные пушки М61А1 Vulcan (2500 патронов), одна 40-мм пушка L/60 Boffors (250 снарядов), одна 105-мм пушка M102  (96 снарядов)


 Доп. информация :


 Фотографии:

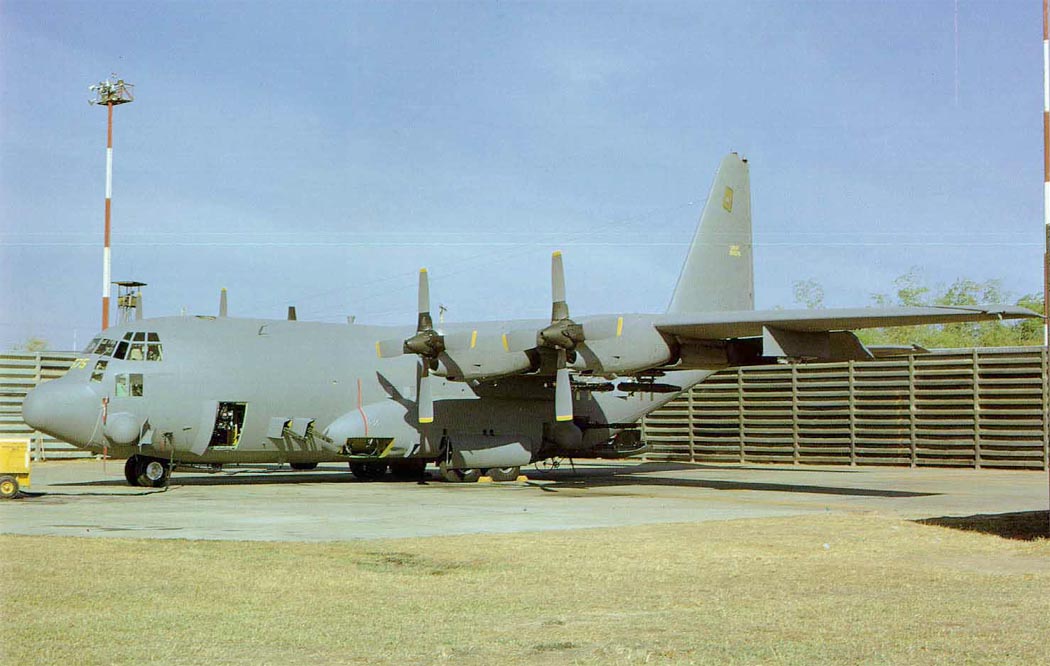

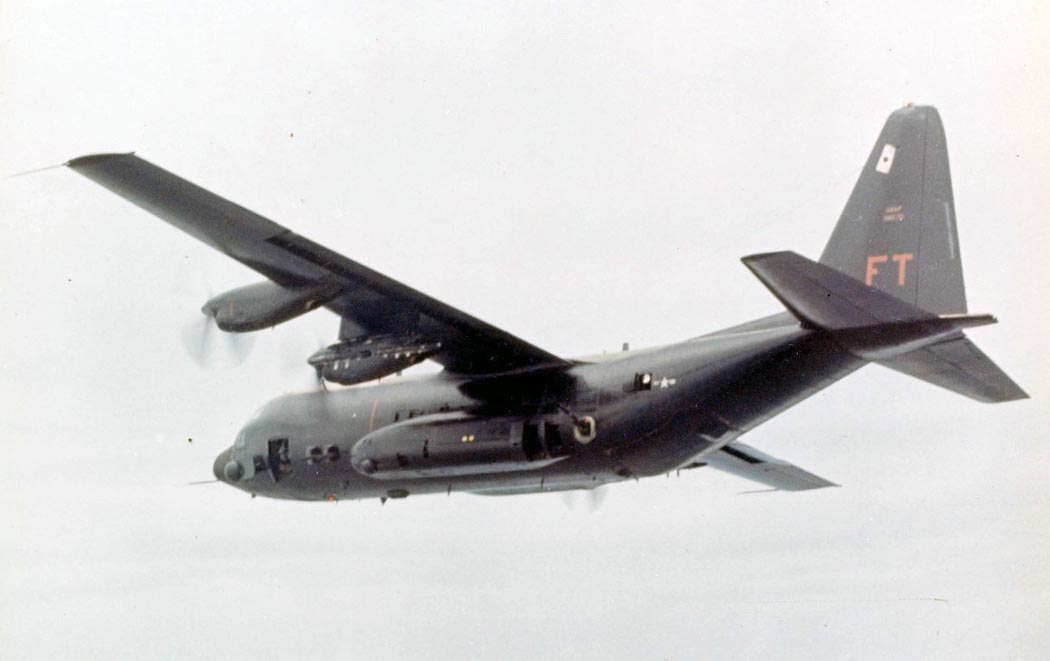

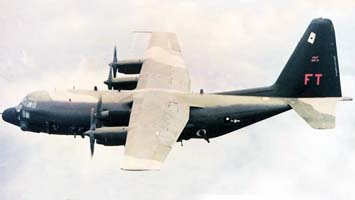

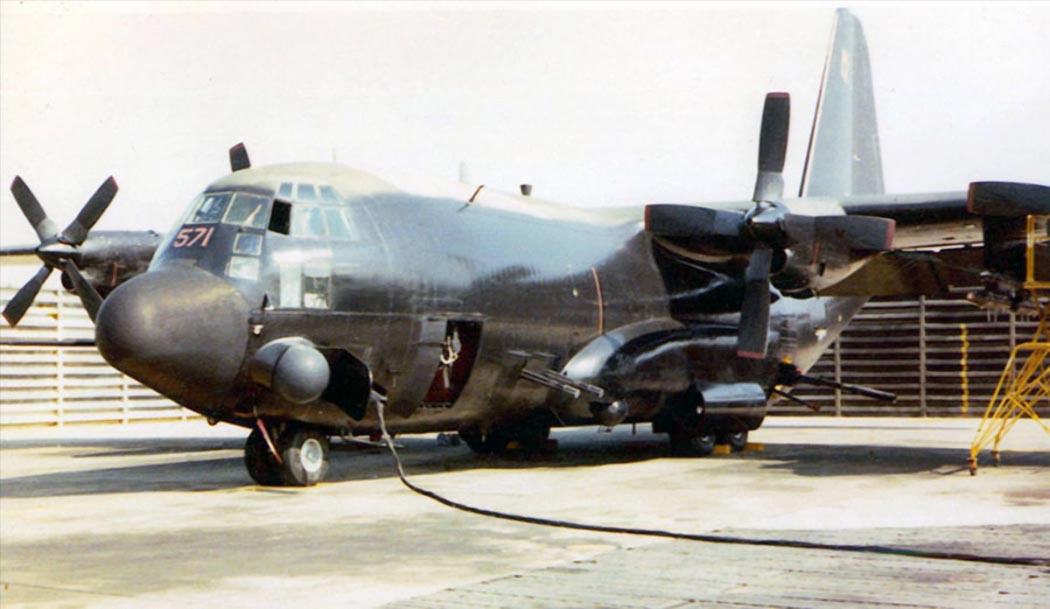

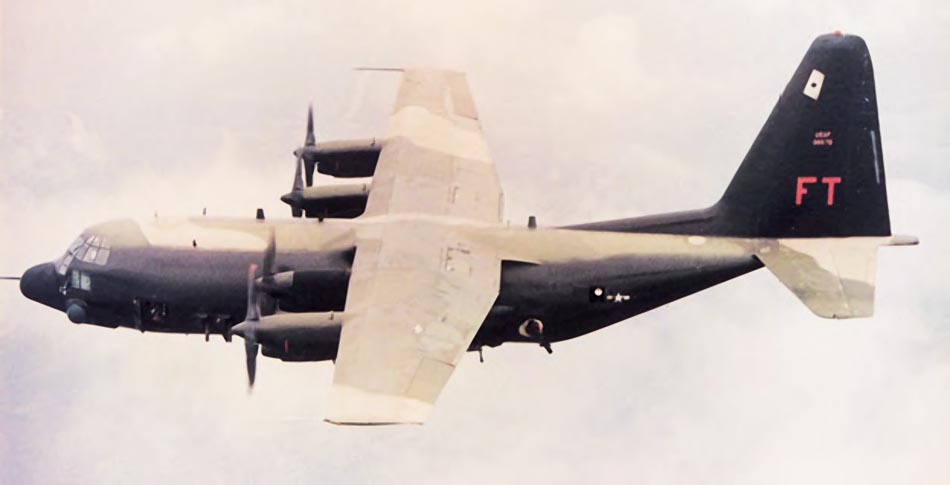

 AC-130E
 AC-130E
 AC-130E
 AC-130E
 AC-130E

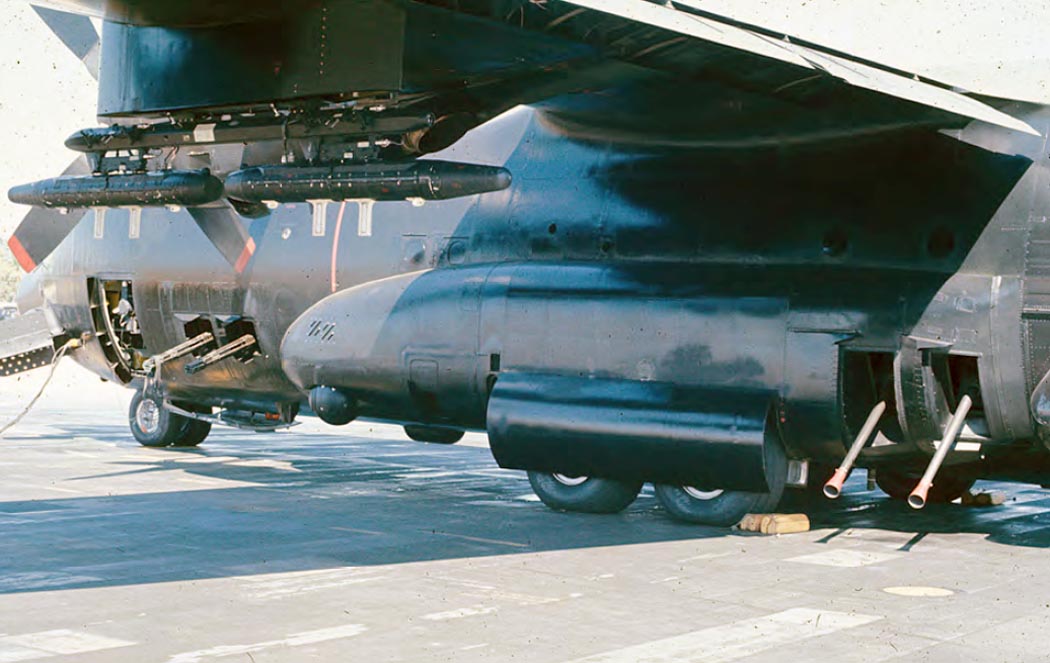

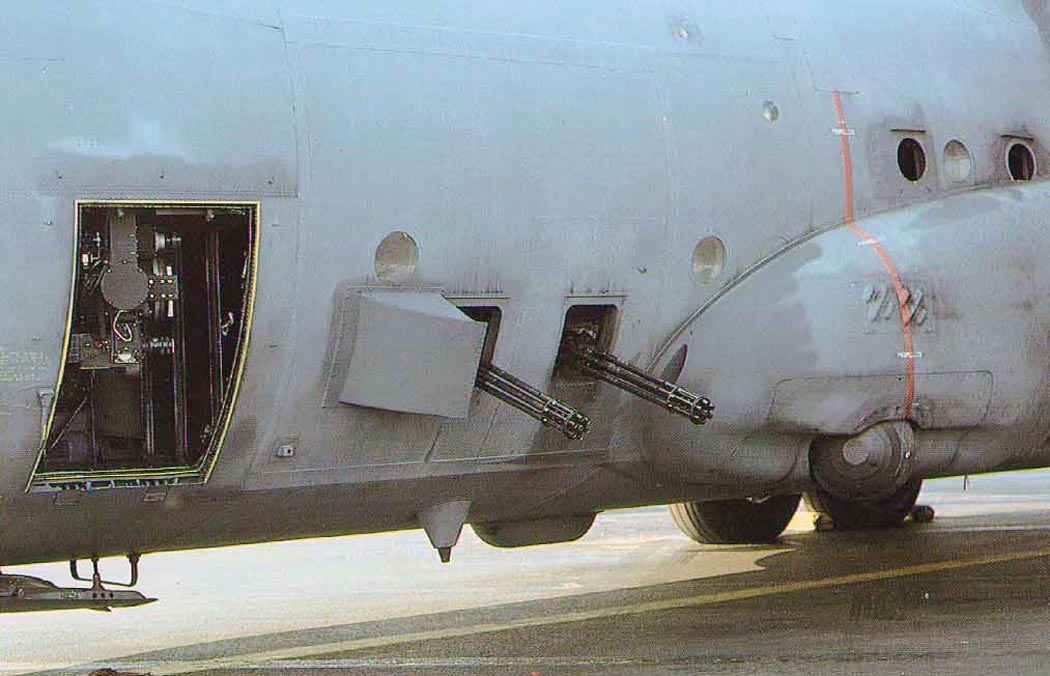

 Тепловизионная система AN/AAD-7 и пара 20-мм пушек M61 Vulcan на AC-130E

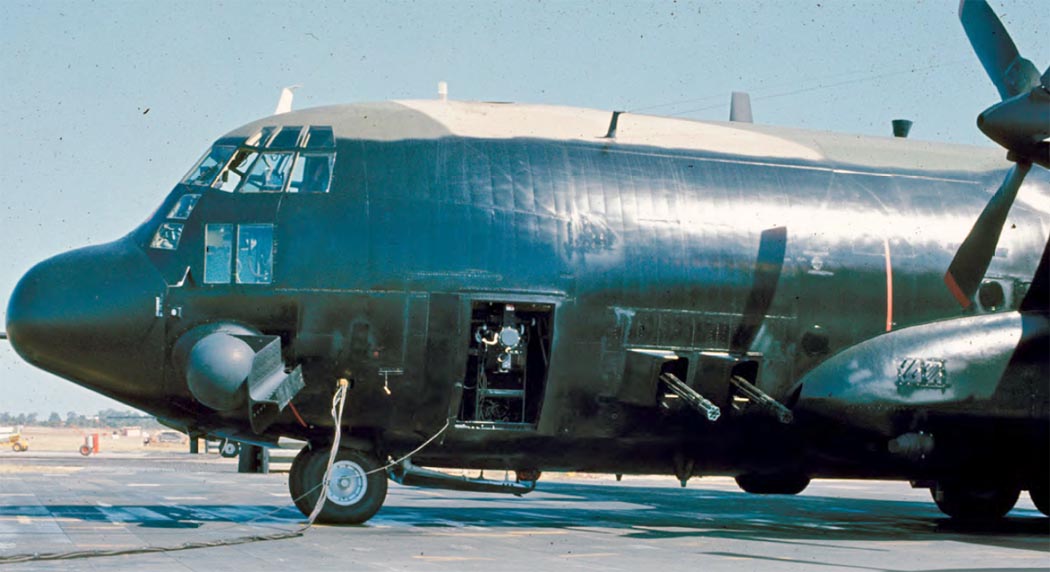

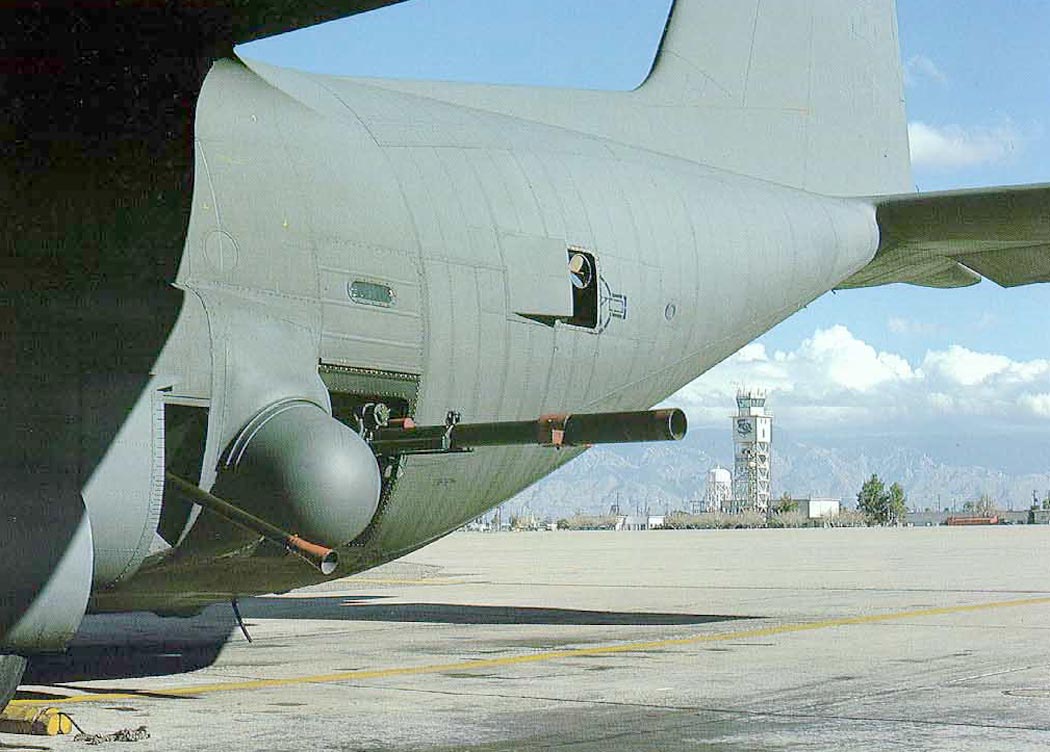

 105-мм пушка M102 и лазерный прибор подсветки AN/AVQ-17 на AC-130E

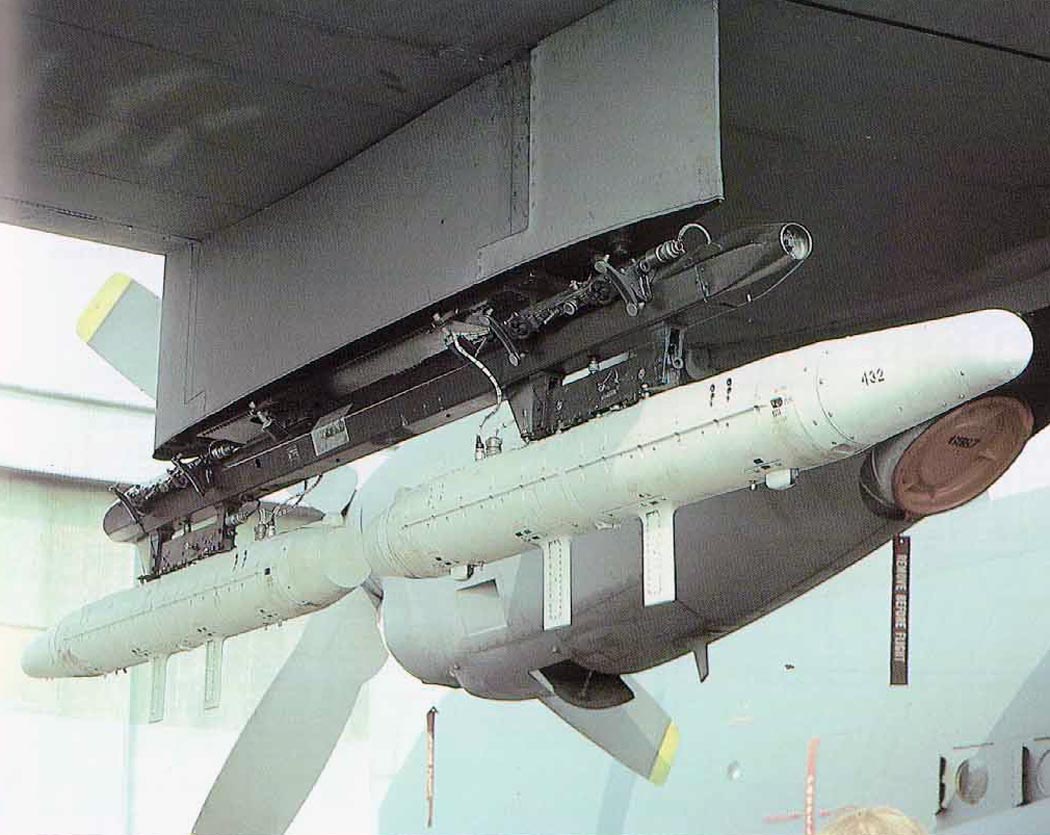

 Подвесные контейнеры РЭБ AN/ALQ-87 под крылом AC-130E
 AC-130E

 Схемы:

 AC-130E

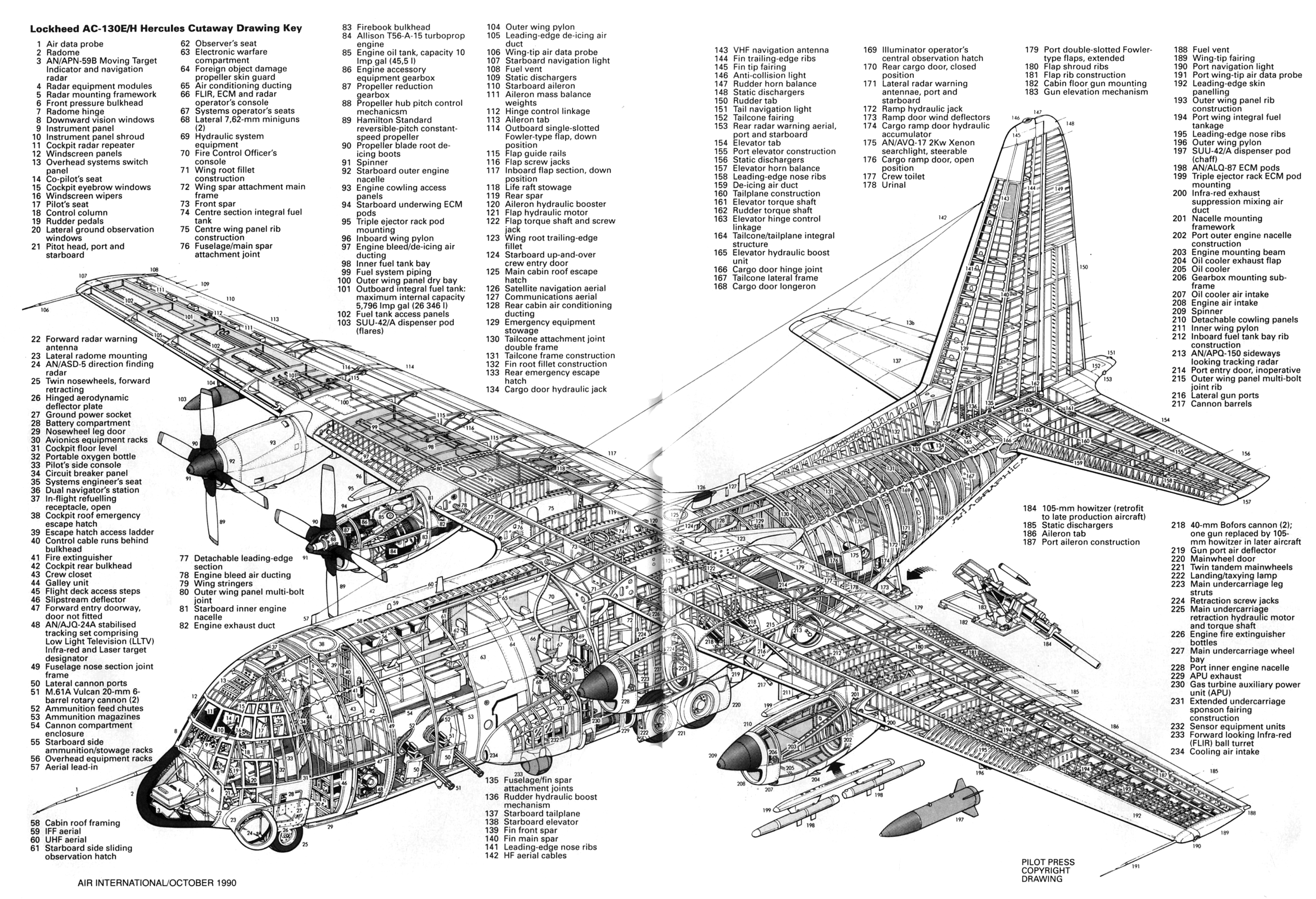

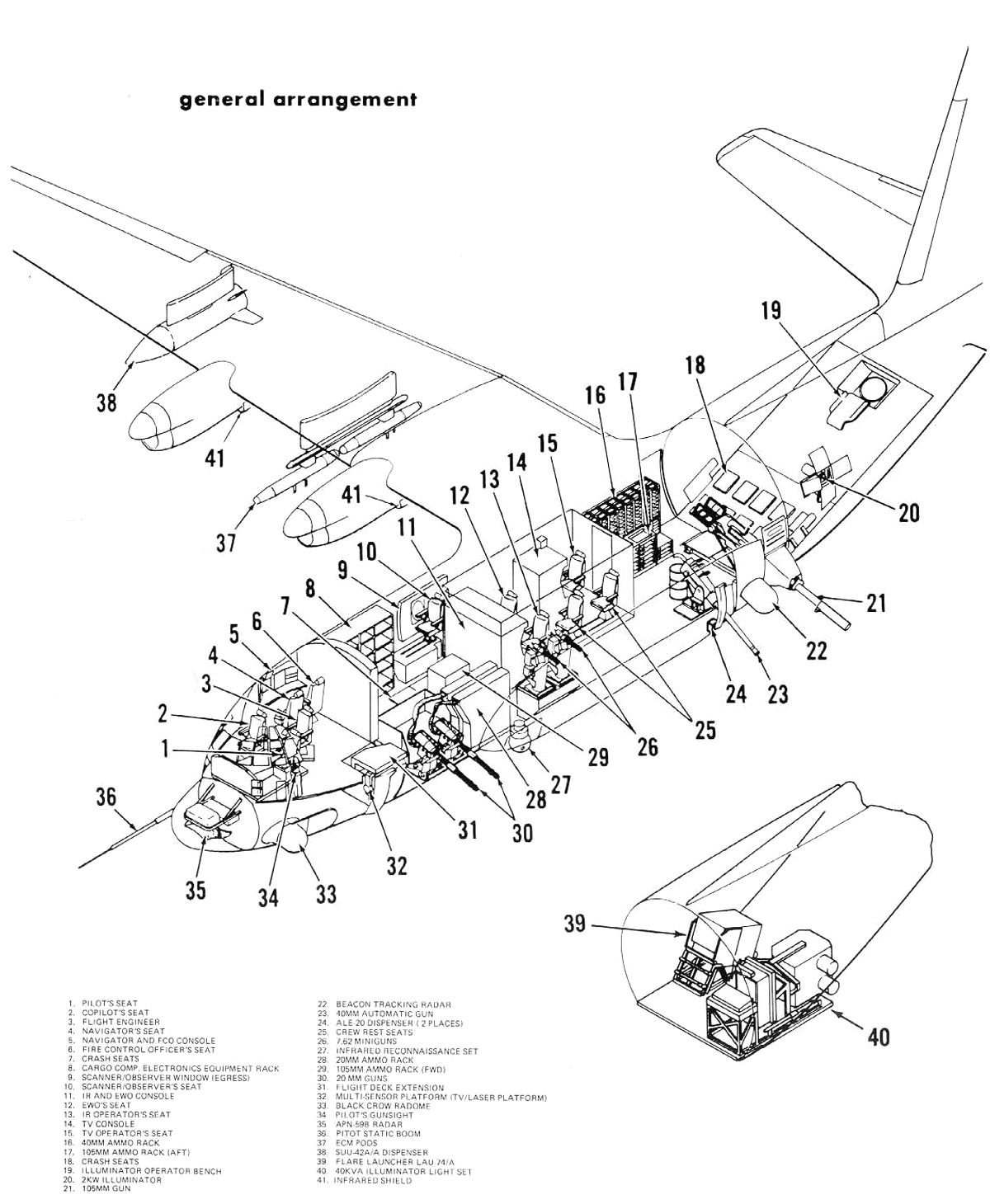

 Компоновочная схема

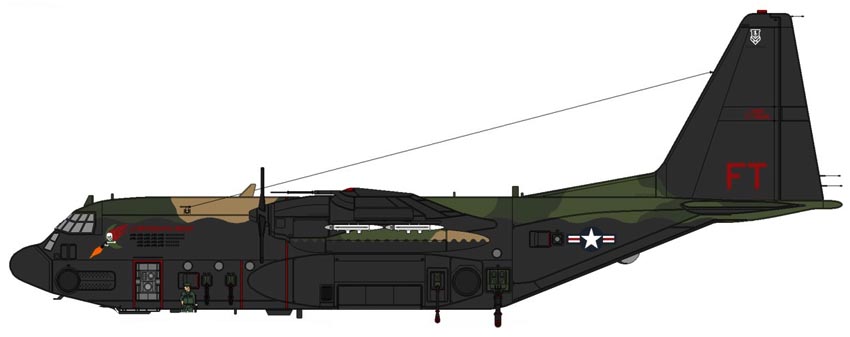

 Варианты окраски:

 AC-130E







Список источников:

Авиация и Космонавтика 1999-11. Михаил Никольский. Авиация специального назначения
Авиация и Время 2016-01. А.Чечин. Легенда о "Геркулесе"
АэроХобби 1994-02. Алексей Чернышев. Южный Вьетнам. Концепция "ганшип"
USAF Museum. Aircraft Virtual Gallery. Lockheed AC-130E "Pave Spectre"
Frank Vaughan's Unofficial U.S.A.F. Gunship Site
Sqadron/Signal 5531. Lou Drendel. Walk Around C-130 Hercules
Francis K. Mason. Lockheed Hercules
Croowod. Martin W. Bowman. Lockheed C-130 Hercules
Ray Leader. Colors & Markings of the C-130 Hercules
LockOn No.3. Lockheed C-130H, AC-130E Hercules
Air International 1990-10. Bob Archer, Paul Jackson. Still Labouring On
Flypast 2018-03. Bill Cahill. Angel of Death
