главная современная авиация штурмовики
   Alpha Jet

Разработчик: Dassault, Dornier
Страна: International
Первый полет: 1973
Тип: Легкий штурмовик
  ЛТХ     Доп. информация



Многоцелевой Alpha Jet - учебно-тренировочный и боевой самолет второго поколения - отличается исключительной компактностью и рациональностью конструкции. Со временем он стал примером для подражания конструкторам многих стран. Самолет в 1970-х создавался объединенными усилиями авиапредприятий нескольких государств: "Дассо-Бреге" - головной разработчик (Франция) и "Дорнье" (ФРГ) при участии бельгийских фирм "SABCA" и "Фэйри".

Alpha Jet  в «Люфтваффе» занял нишу легкого штурмовика, заменив истребитель-бомбардировщик "Фиат" G-91, а в ВВС Франции пришел на смену устаревшим УТС CM-170 и "Локхид" T-33. Первый вылет опытного самолета в варианте учебно-тренировочного состоялся в октябре 1973-го, а ударный Alpha Jet впервые поднялся в воздух в январе 1974-го. Серийный выпуск для ВВС Франции начался в 1977-м, а для ФРГ - в 1978-м. Авиационные специалисты Пентагона, ознакомившись с ТТХ нового штурмовика и делая прикидку для использования его в масштабах НАТО, благосклонно отнеслись к новичку и даже рассматривали возможность приобретения лицензии на постройку Alpha Jet. Предварительно предполагалось, что его производство будет осуществлять фирма "Локхид". Потребность США в то время оценивалась примерно в 350 УТС этой конструкции. Но в дальнейшем планы эти были пересмотрены, и Alpha Jet в США не выпускался. Забегая вперед, скажем, что всего построено 504 самолета этого типа всех модификаций. Они до сих пор состоят на вооружении ВВС Франции, Германии, Греции, Бельгии, Марокко и Египта. Легкие штурмовики Alpha Jet приспособлены для поражения движущихся и стационарных целей, главным образом, на поле боя и в тактической глубине обороны. Они позволяют решать такие задачи, как непосредственная авиационная поддержка сухопутных войск, изоляция поля боя, лишение возможности противника подвозить резервы и боеприпасы, а также воздушная разведка. Последняя обычно сочетается с нанесением ударов по обнаруженным в прифронтовом тылу целям. Возможен также перехват вертолетов противника в воздухе. Кроме этого Alpha Jet привлекаются для нанесения ударов по аэродромам, стартовым позициям тактических ракет, радиолокационным постам, командным пунктам, складам боеприпасов и горючего и другим важным военным целям, расположенным в оперативной глубине.

Считается, что Alpha Jet, оснащенные УР класса "воздух-земля", 30-мм скорострельными пушками, бомбовыми кассетами, снаряженными кумулятивными бомбами малого калибра, противотанковыми минами и зажигательными бомбами, являются эффективным средством борьбы с танками. По конструкции Alpha Jet - сравнительно небольшой по размерам двухместный цельнометаллический штурмовик с двумя ТРД со статической тягой каждого в 1350 кгс.

В начале 1980-х годов Alpha Jet испытывался и в качестве "истребителя вертолетов". Б качестве "дичи" к испытаниям привлекался армейский вертолет Во.105, на который штурмовик наводился по командам с наземного пункта управления. Однако, результаты оказались неудовлетворительными: вертолету, как правило, удавалось уклониться от атаки одиночного самолета. Несколько лучше оказались результаты использования одновременно двух самолетов: один из них барражировал на высоте и корректировал действия другого. Однако соотношение "два охотника на одну утку" оказалось неприемлемым по экономическим соображениям (впрочем, еще большим провалом окончились попытки применить в качестве противовертолетного средства истребители F-104G).

Alpha Jet имеет простую и надежную гидравлическую систему управления полетом, благодаря чему обеспечивается его отличное пилотирование во всех диапазонах высот и скоростей, включая и предельно малые. Конструкция отвечает всем требованиям прочности и оптимальному размещению нагрузок. В частности, топливные баки расположены по всем трем осям самолета, с таким расчетом, чтобы предотвратить перенапряжение его отдельных участков. Это позволило, в силу уравновешивания инерционных моментов, довести расчетные перегрузки на Alpha Jet от +12 до -6 единиц. По свидетельству бывшего командующего ВВС ФРГ генерала Ф.Облезера разработка и испытание самолета Alpha Jet, теоретическая и практическая подготовка экипажей всецело велись под контролем западногерманских авиационных специалистов. Требования к тактико-техническим данным самолета были выработаны исходя из особенностей боевых действий в современных условиях, характеризующихся динамичностью и скоротечностью, массированным применением бронетанковой техники, наличием мощной войсковой ПВО, необходимостью постоянной борьбы с десантами и блокированием подхода резервов.

Есть и одно специфическое преимущество у Alpha Jet: штурмовик способен летать на значительно более низких скоростях, на которых полет самолетов F-5E, "Мираж-3Е", A-104C, F-15, F-18 и других, просто невозможен. Это преимущество может быть использовано экипажем штурмовика для уклонения от атак сверхзвуковых истребителей. Западногерманские летчики дали высокую оценку пилотажным характеристикам самолета. Во время испытаний было установлено, что в 600 случаях сваливания Alpha Jet в штопор, как при нормальном, так и перевернутом полете, его управление оставалось эффективным, а при снятии усилия с ручки управления и педалей, машина самостоятельно выходила из штопора. С убранными закрылками и шасси штопор начинается на скорости полета около 185 км/ч. При работающих двигателях предупреждение о сваливании (ощутимая тряска) появляется на углах атаки 15 град., а сваливание происходит при достижении 18 град. Минимальная практическая скорость при выпущенных шасси и закрылках 157 км/ч. Волновая тряска, возникающая при образовании околозвукового скачка уплотнения, замечалась на скорости 980 км/ч. Летчики-испытатели свидетельствуют, что в пологом пикировании самолет удавалось разогнать до сверхзвуковой скорости. При этом наблюдались незначительные нарушения эффективности управления, что для дозвукового самолета является безусловно признаком надежности.

По характеристикам виража, радиусу и угловой скорости разворота в горизонтальной плоскости Alpha Jet заметно превосходит другие боевые самолеты тактической авиации стран НАТО, в том числе и штурмовик А-10, специально созданный для непосредственной авиационной поддержки войск. Причем, с уменьшением скорости полета эти преимущества возрастают. Как и все дозвуковые реактивные самолеты с относительно небольшой тяговооруженностью Alpha Jet уступает сверхзвуковым боевым машинам по скороподъемности. Чтобы набрать высоту 9150 м с момента отрыва легкому штурмовику потребуется 7 минут. Учитывая рассмотренные летные характеристики самолета, основным оружием для защиты его от атак истребителей является малый радиус разворота в горизонтальной плоскости, очень широкий маневр по скорости и использование предельно малых высот полета. Благодаря этим качествам штурмовик может более гибко и часто атаковать наземные цели. В ВВС ФРГ проводился ряд летных экспериментов, в которых штурмовики Alpha Jet отрабатывали тактику и методы борьбы с вертолетами противника в различных условиях. К сожалению, для испытателей этот опыт оказался безуспешным. Без боевой нагрузки, например, при выполнении задач визуальной воздушной разведки, радиус действия штурмовика может достигать на больших высотах без подвесных топливных баков - 1100 км, с двумя топливными баками, емкостью по 310 л - 1370 км, а при полете на малых высотах - 430 и 550 км соответственно. При нормальном взлетном весе 5000 кг в условиях стандартной атмосферы длина его разбега равна 430 м, а пробега - 500 м. При этом скорость планирования при заходе на посадку не должна превышать 205 км/ч. Самолет допускается к полетам при боковом ветре, со скоростью 45 км/ч. В целом, Alpha Jet хорошо приспособлен для действий с небольших грунтовых ВПП, что позволяет им находиться в прифронтовой полосе и чаще менять места базирования. Вооружение самолета очень разнообразно и зависит от характера решаемых им задач. Боевая нагрузка размещается на одном подфюзеляжном и четырех подкрыльевых узлах, по два на каждой консоли крыла. На подфюзеляжный узел, как правило, подвешивают установки с 27-мм пушкой "Маузер" (боекомплект 150 патронов) или с 7,62-мм либо 12,7-мм пулеметом (250 патронов). Каждый внутренний подкрыльевой узел рассчитан на максимальную нагрузку до 665 кг, а внешний - 335 кг. Фактически же рекомендуется подвешивать до 650 и 300 кг соответственно.

На пилонах размещаются в различных сочетаниях авиабомбы, бомбовые кассеты, пусковые установки с НАР калибра 68 мм, подвесные топливные баки (только на внешних подкрыльевых узлах), контейнеры с разведывательной аппаратурой или со средствами РЭБ. Предусмотрена также возможность подвески УР "Мажик" класса "воздух-воздух" и "Мейверик" класса "воздух-земля". Варианты размещения полезной нагрузки и вооружения самые разнообразные. В систему управления оружием штурмовика входит, в частности, индикатор отображения данных на фоне лобового стекла, который может быть использован как оптический прицел для стрельбы из пушки, пуска НАР и бомбометания. Alpha Jet оснащен приемопередатчиками, работающими в KB и УКВ диапазонах, радиокомпасом, радиовысотомером, системой опознавания "свой-чужой", доплеровской системой и лазерным дальномером. Система управления оружием на Alpha Jet позволяет непрерывно автоматически рассчитывать и отображать точку падения боеприпасов при бомбометании, пуске ракет и стрельбе из пушки по наземным целям, вести огонь из пушки по воздушной цели, находящейся на одной из двух, заранее заданных дальностей, с учетом поправки на ракурс; применять оружие вручную, без использования вычислителя. Оценивая легкий штурмовик Alpha Jet в соответствии с принятыми в НАТО критериями применения самолетов для непосредственной авиационной поддержки быстрота регулирования, всепогодность, точность выхода на цель, эффективность нанесения удара и способность преодоления ПВО можно отметить следующее. С точки зрения быстроты реагирования самолет соответствовал современным требованиям за счет возможности базирования на грунтовых аэродромах и посадочных площадках с ВПП небольших размеров, которые легко найти вблизи расположения поддерживаемых войск. Кроме того, он имеет довольно значительную продолжительность полета - более 3,5 часов, что позволяет использовать штурмовик из положения дежурства в воздухе над зонами, максимально приближенными к полю боя. Что касается всепогодности, то Alpha Jet способен летать как днем, так и ночью в простых и сложных метеоусловиях, но наносить удары может только при наличии достаточной визуальной видимости целей. Это обстоятельство существенно снижает боевые возможности штурмовика, а точнее, даже исключает его применение при значительном ухудшении погодных условий.

Бортовое навигационное оборудование позволяет выводить самолет в район цели с достаточной для последующей атаки точностью. Однако это возможно, как мы уже сказали, лишь в простых метеоусловиях. Эффективность же наносимого при этом удара зависит от правильного выбора, имеющегося в каждом конкретном случае оружия. Учитывая большое разнообразие вариантов вооружения и довольно большую относительную боевую нагрузку (до 30% взлетного веса) авиационные специалисты считают, что этот легкий штурмовик может успешно поражать самые различные цели на поле боя. А также и в тактической глубине обороны противника, включая танки, бронетранспортеры, автомашины. Для преодоления системы ПВО противника экипажам самолетов Alpha Jet рекомендуется летать на малых и предельно малых высотах с выполнением резких по скорости и направлению полета противозенитных и противоракетных маневров. В этих случаях экипажами могут использоваться активные и пассивные средства РЭБ, устанавливаемые перед боевым полетом на подвесных контейнерах. По отзывам военных летчиков, Alpha Jet обладает отличными пилотажными и боевыми свойствами. Так, летчик-инструктор майор Пит Гавертон из 12-го авиационного учебного крыла напутствовал своих пилотов: "Вы летаете на самолете, у которого есть душа. Я это точно знаю. Смело идите на цель, и маневрируя, уходите из-под обстрела противника. Не теряйте присутствия духа, - и Alpha Jet вас никогда не подведет!". В разное время эту, несколько модернизированную машину, покупали для своих ВВС до десяти стран, хотя и стоимость серийного самолета довольно высокая - 4,5 млн. долларов. Вполне возможно, что это как раз тот случай, когда говорят: "Мал золотник, да дорог".

Основными модификациями самолета стали учебно-тренировочный Alpha Jet E (Ecole) для ВВС Франции и легкий штурмовик Alpha Jet A (Appui) для ВВС Германии. Последними модификациями самолета стали Alpha Jet 2, первоначально известный под обозначениями MS-1 и MS-2, а позднее NGEA, оснащенный новым авиационным электронным оборудованием, дисплеем над головой пилота, инерционной системой навигации и лазерным дальномером для обеспечения прицельности нанесения удара). И, наконец, самолет Alpha Jet 3 ATS, первоначально имевший название Lancier.

Самолет Alpha Jet 2 имеет полностью интегрированную инерциальную навигационную систему SAGEM Uliss 81 INS, радарный альтиметр TRT (метод измерения временных интервалов между приемами сигналов при сканировании в прямом и обратном направлениях, пропорциональных положению самолета в соответствующей плоскости), гиромагнитный компас SFIM, аппаратуру засекречивания связи CSF фирмы Thomson, пилотажно-проекционный или коллиматорный индикатор HUD и лазерный дальномер TMV 630, установленный на носовой части фюзеляжа. Самолет был оснащен более мощными двигателями Larzac 04-C20, развивающими тягу 1440 кгс. Первый полет Alpha Jet 2 совершил в апреле 1982 года, а в июне 1983 года была осуществлена первая поставка в Египет (который заказал 45 самолетов) и в Камерун (7 машин).

Самолет Alpha Jet 3 ATS, оснащенный двигателем Larzak 04-С20, был создан на базе Alpha Jet 2 и является эффективным летающим тренажером, оснащенным усовершенствованной системой VEM 130 HUD (пилотажно-проекционный или коллиматорный индикатор), новыми типами датчиков, радаром типа Agave/Anemone для ночного пилотирования и перехвата, обтекаемым подвесным контейнером с бортовой инфракрасной системой FLIR для обнаружения целей в передней полусфере, обтекаемым подвесным контейнером с лазерным определителем, подвесным вооружением с лазерным наведением и системой электронных средств ведения войны.

Конструкция самолета.

Выполнен по нормальной аэродинамической схеме с высокорасположенным стреловидным крылом и двумя двигателями в гондолах по бокам центральной части фюзеляжа. Фюзеляж с боковыми воздухозаборниками выполнен в соответствии с правилом площадей.

Кабина экипажа - двухместная, с тандемным расположением экипажа. Заднее сиденье расположено с некоторым превышением над передним, что обеспечивает второму члену экипажа обзор, позволяющий самостоятельно осуществлять посадку. Имеется два отдельных фонаря, открывающихся назад. Самолеты ВВС Франции оснащены катапультными креслами Мартин-Бейкер Мк.4 (возможно покидание самолета на скорости не менее 166 км/ч), германские самолеты - креслами Стенсел SIIIS (обеспечивают катапультирование на стоянке).

На верхней поверхности хвостовой части фюзеляжа расположено два воздушных тормоза (площадь - 0,74 м2), выполненные из углепластика.

Крыло имеет угол стреловидности по 1/4 линии хорд 28°. Отрицательный угол поперечного V равен 6°. В корневой части имеются небольшие наплывы по передней и задней кромкам, которые увеличивают хорду в корневом сечении на 13%. Примерно на середине размаха крыла на передней кромке имеется уступ. Применена геометрическая крутка сечений (от 0 у корня до 1,8° на конце).

Механизация крыла включает двухщелевые закрылки общей площадью 2,86 м2 с углом отклонения 35°. Их узлы навески вынесены за нижнюю поверхность крыла. Для уменьшения лобового сопротивления они размещены на одной линии с крыльевыми пилонами, которые расположены на 65% размаха крыла.

Элероны расположены в концевой части крыла, они занимают 35% размаха крыла.

Цельноповоротное горизонтальное оперение имеет стреловидность по передней кромке 30°, положительный угол поперечного V равен 12°. Стреловидность вертикального оперения по передней кромке - 45°.

Шасси - трехопорное, с носовым колесом. Все стойки одноколесные, имеют гидравлический привод. Передняя стойка управляемая. Она убирается поворотом вперед и смещена вправо на 200 мм от оси самолета. Основные стойки убираются под каналы воздухозаборников. Все пневматики - низкого давления (4 кгс/см2 при нормальной взлетной массе). Обеспечивается возможность эксплуатации с грунтовых аэродромов.

Штурмовик Alpha Jet (для ВВС Германии) снабжен аварийным задерживающим гаком.

Силовая установка. Два ТРДД SNECMA Larzac (2 х 1350 кгс).

Общесамолетные системы.

Гидравлическая система состоит из двух независимых подсистем с рабочим давлением 210 кгс/см2. Насосы одной из подсистем имеют электрический привод, насосы другой приводятся от двигателей самолета. Система обеспечивает привод поверхностей управления, закрылков, шасси, воздушных тормозов и управление носовым колесом.

Воздушная система обеспечивает герметизацию кабины, питание высотных костюмов экипажа, а также наддув топливных баков. Система кондиционирования использует воздух, отбираемый от двигателей. При полете на большой высоте в кабине поддерживается избыточное давление 0,3 атм. Кислородная система питается от газификатора с жидким кислородом емкостью 10 л. При катапультировании летчики снабжаются кислородом из двух баллонов, расположенных под сиденьями.

Оборудование и системы самолета питаются от двух стартеров-генераторов мощностью по 9 кВт с приводом от двигателя. Они вырабатывают постоянный ток напряжением 28 В. В электросистему входят два статических преобразователя для получения переменного тока напряжением 115 В (частота 400 Гц) и никелево-кадмиевая аккумуляторная батарея емкостью 36 Ач.

Целевое оборудование. Снабжен стандартным комплектом бортового оборудования, обеспечивающим самолетовождение и боевое применение при хороших погодных условиях. Имеется оптический прицел с индикацией на лобовом стекле, KB и УКВ приемопередатчики, запросчик-ответчик системы радиоопознавания, приемник системы ближней навигации VOR/ILS и СПУ. По требованию заказчика самолет может быть доукомплектован системой TACAN, навигационным вычислителем, радиовысотомером и аварийным самописцем.

Вооружение. На подфюзеляжном узле подвески может размещаться контейнер с 30-мм пушкой DEFA 553 (скорострельность 1300 выстр./мин., боекомплект 150 снарядов), 27-мм пушкой Маузер (150 снарядов) или двумя 12,7-мм пулеметами (250 патронов на ствол). На четырех подкрыльевых узлах могут размещаться фугасные свободнопадающие бомбы массой до 400 кг, зажигательные бомбы (314 или 375 кг), контейнеры MATRA IPF-1 с НАР калибром 70 мм, напалмовые баки или буксируемые мишени, а также два ПТБ по 310 л.







 ЛТХ:
Модификация   Alpha Jet
Размах крыла, м   9.11
Длина самолета, м   13.23
Высота самолета, м   4.19
Площадь крыла, м2   17.50
Масса, кг
  пустого снаряженного самолета   3515
  нормальная взлетная   5000
  максимальная взлетная   7500
Топливо, кг
  внутренние топливо   1415
  ПТБ   720 ( 2 х 450 или 310 л)
Тип двигателя   2 ТРДД SNECMA/Turbomeca Larzac
Тяга, нефорсированная кгс (кН)   2 х 1350 (14.12)
Максимальная скорость, км/ч
  на высоте 11000 м   910
  на уровне моря   1038
Практическая дальность, км   3000
Боевой радиус действия, км
  на малых высотах   430-550
  на больших высотах   1200-1370
Максимальная скороподъемность, м/мин   2700
Практический потолок   14650
Макс. эксплуатационная перегрузка   12
Экипаж, чел   2
Вооружение:  одна 27-мм пушка Mauser BK27 с 150 патронами
 Боевая нагрузка - 2500 кг на 5 узлах подвески
 Более 75 видов оружия,
 Типовое воружение:
 УР:  2 УР возду-воздух Matra R550 Magic,
 2 УР воздух-земля AGM-65 Maveric
 Бомбы:  6 типа Durandal,  6 кассетных BLG66 Belouga,
 4 кассетных BL755,  4х 400-кг с лазерным наведением  Matra BLG400,  4х 400-кг кассетных Thomson-Brandt,
 4х 400-кг обычные , 6х 250-кг,
 4 гранатомета Alkan 530,
 НУР:  4 ПУ LAU-61/A или LAU-3/A 19х70-мм,
 4 ракетных контейнера Matra F1 36x68-мм
 4 ПУ Matra 155 18x68-мм
 Контейнеры Dassault CC421 с 30-мм пушкой DEFA.


 Доп. информация :


  Чертеж "Dassault, Dornier Alpha Jet"
  Фотографии:

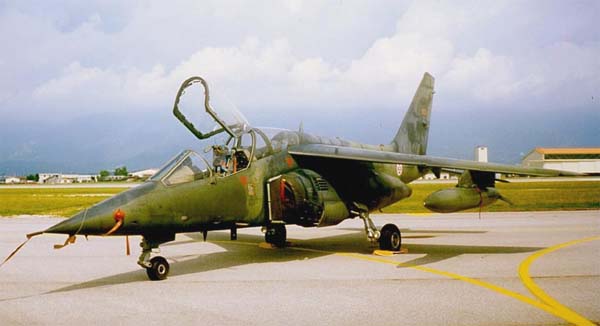

 Alpha Jet A
 Alpha Jet A

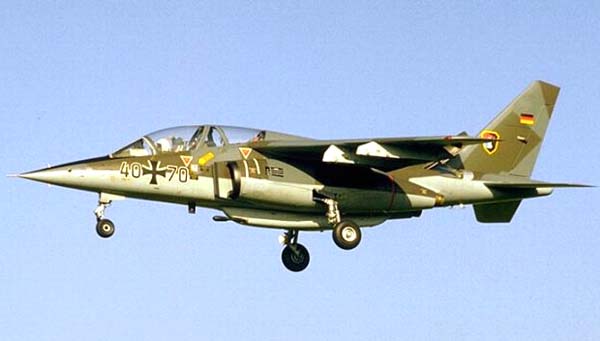

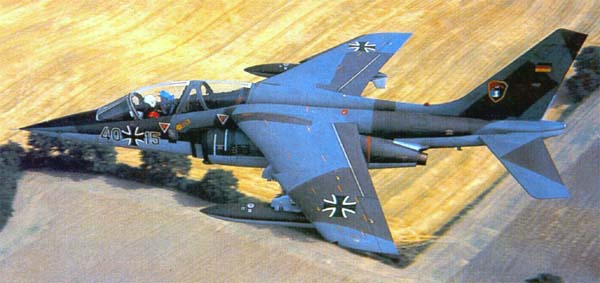

 Alpha Jet A ВВС Германии
 Alpha Jet A ВВС Германии

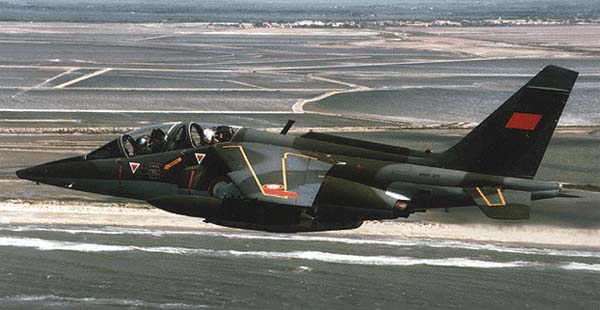

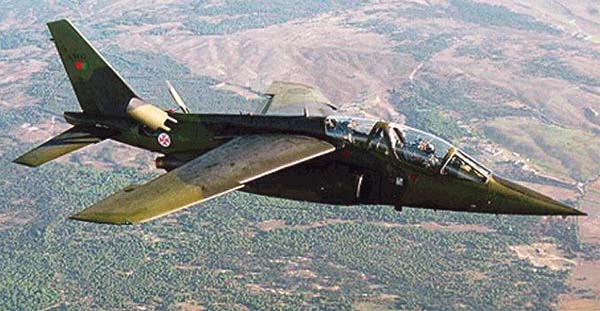

 Alpha Jet A ВВС Португалии

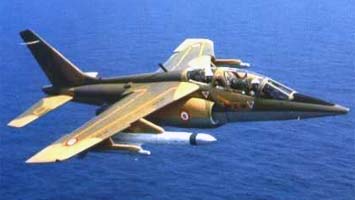

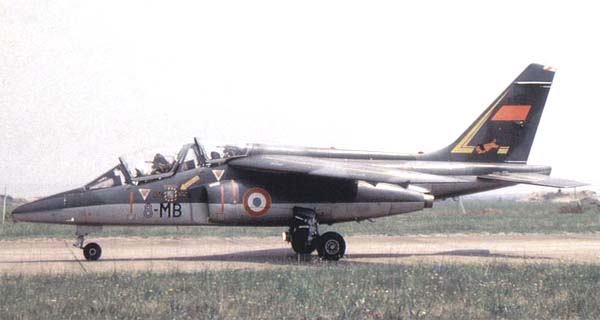

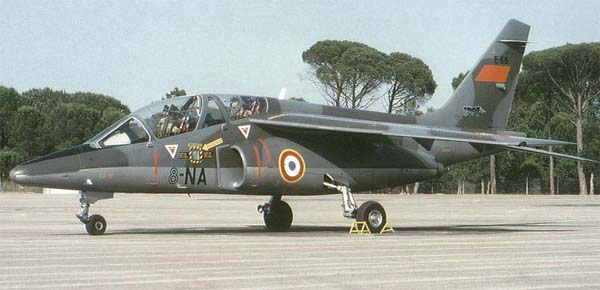

 Alpha Jet Е ВВС Франции
 Alpha Jet Е ВВС Франции
 Alpha Jet Е ВВС Франции
  Alpha Jet 2

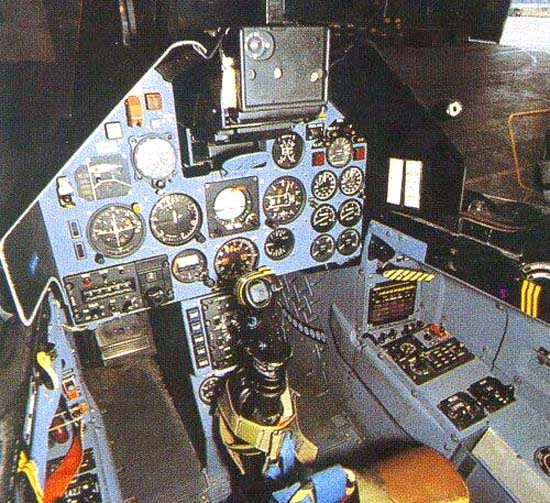

 Кабина пилота

  Схемы:

 Alpha Jet E

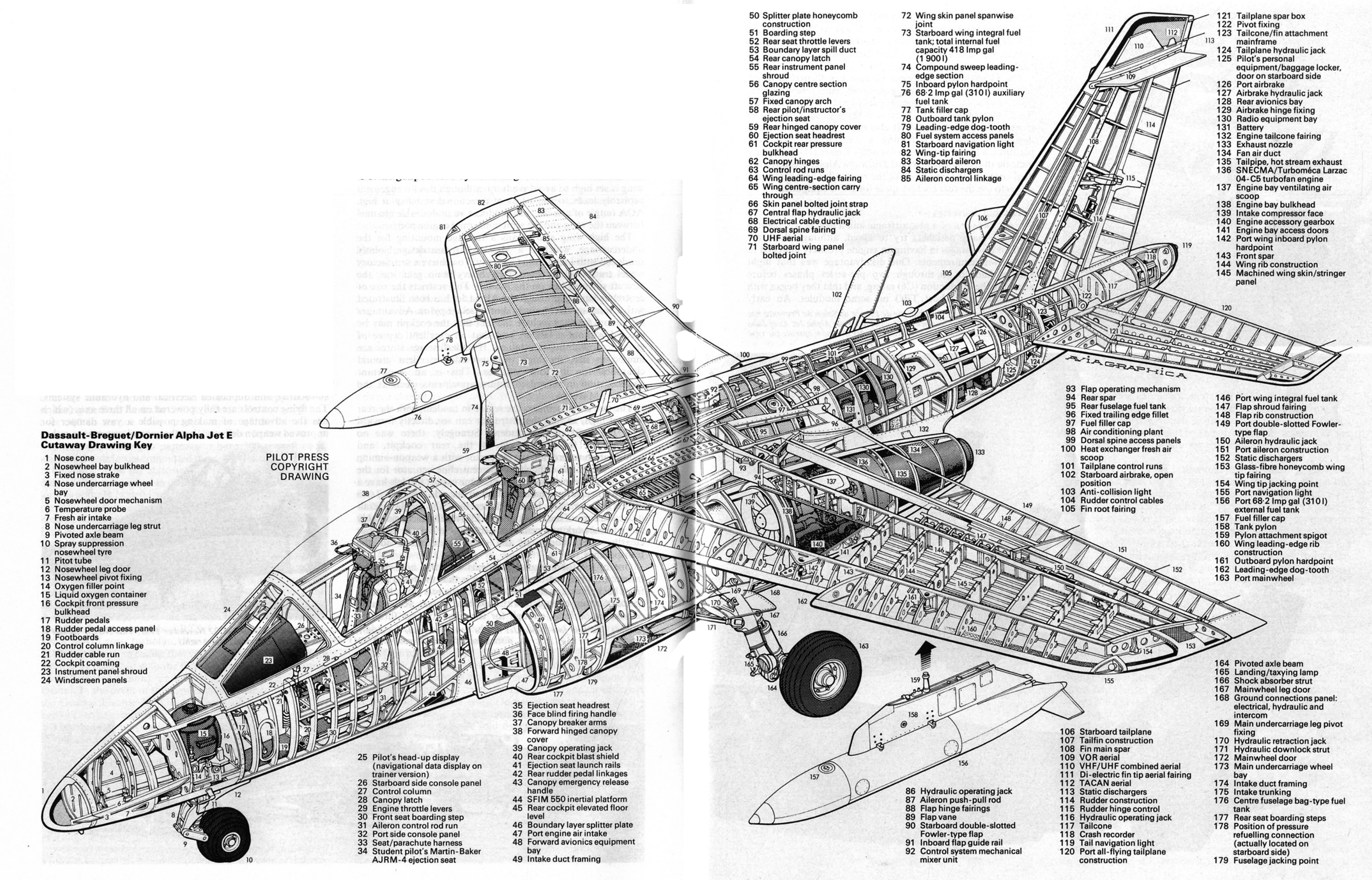

 Компоновочная схема

  Варианты окраски:

 Alpha Jet A   JBG 43 ВВС Германии
 Alpha Jet A   JBG 41 ВВС Германии
 Alpha Jet E ВВС Франции
 Alpha Jet E ВВС Марокко
 Alpha Jet E ВВС Катара
 Alpha Jet 2 группы "Patrouill de France" ВВС Франции







Список источников:

Крылья Родины. Сергей Кедров. Маленький, но вооружен и опасен
Владимир Ильин. Штурмовики и истребители-бомбардировщики
Виктор Шунков. Современная военная авиатехника
Warplanes. Modern Fighting aircraft
Das Flugzeug-Archiv. Schulflugzeug Dassault-Breguet/Dornier Alpha Jet
Air International. Roy Braybook. Training Maturity
