главная послевоенная авиация штурмовики
   Charger

Разработчик: Convair, General Dynamics
Страна: США
Первый полет: 1964
Тип: Легкий ударный самолет
  ЛТХ     Доп. информация



Многочисленные локальные военные конфликты, возникавшие в мире после окончания Второй мировой войны, выявили настоятельную необходимость иметь на вооружении специальные противопартизанские самолеты. ВВС США в 1963-м объявили конкурс на разработку такого самолета. Машина должны была прийти на смену бомбардировщикам времен Второй мировой войны В-26 и штурмовикам А-1.

Условия конкурса достаточно жестко оговаривали требования к самолету COIN (Counter-insurgency - противопартизанский) с двумя турбовентиляторными двигателями. Двухместный с тандемным размещением экипажа, он должен был базироваться на плохо подготовленных площадках ограниченных размеров и действовать с палубы авианосца (взлетная и посадочная дистанции при наличии препятствия высотой 15 м - не более 240 м).

Особо оговаривался хороший обзор из кабины и низкая стоимость авиационного комплекса. Среди других требований - возможность замены колесных шасси на поплавки для действий с водных акваторий.

Вооружение - встроенные пулеметы, бомбы и НАР - на пяти узлах подвески. Максимальная скорость ограничивалась 500 км/ч, зато минимальное время патрулирование в заданном районе устанавливалось не менее двух часов. Самолет COIN кроме, собственно, нанесения ударов бортовым оружием, предназначался для ведения разведки, перевозки людей и грузов, эскортирования вертолетов.

Подготовленное в сентябре 1963-го техническое задание на самолет COIN было разослано абсолютно всем американским и одной канадской "Канадэр" авиастроительным фирмам. На предложение откликнулось девять из них. Фаворитов было трое: "Норт Америкэн" с проектом самолета NA-300; "Конвэр", предложившая проект "модель 48" и самолет фирмы "Мартин". Все три проекта имели одну общую черту - самолеты представляли собой монопланы, выполненные по двухбалочной схеме с короткой гондолой-фюзеляжем. Победителем конкурса вышла фирма "Норт Америкэн", представившая проект самолета NA-300, получивший широкую известность как OV-10 "Бронко".

Главным заинтересованным лицом в организованном конкурсе выступил флот США, однако явную заинтересованность в подобном самолете проявляли армия и корпус морской пехоты. Армейцы и морские пехотинцы высказались на "подведении итогов капиталистического соревнования" в пользу совсем другого самолета - "Конвэр" "модель 48", он же - Charger ("Чарджер"). Под давлением руководства армии и корпуса морской пехоты министерство обороны вынуждено было пойти на заключение контракта с фирмой "Конвэр", предусматривающего постройку опытного самолета COIN и проведение его летных испытаний. Постройка прототипа завершилась в сентябре 1964-го, полномасштабное проектирование и изготовление летного экземпляра заняло всего 40 недель!

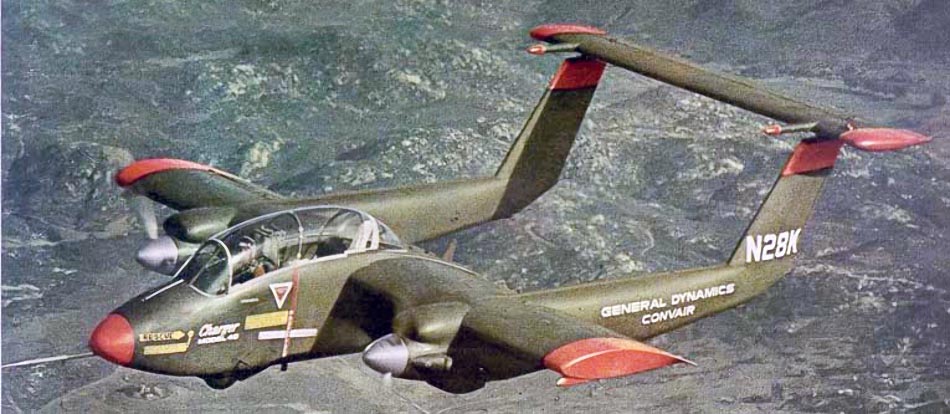

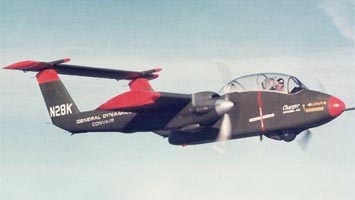

Впервые "Чарджер" поднялся в воздух в ноябре 1964-го. Летная жизнь единственного построенного экземпляра оказалась короткой - на авиабазе Сан-Диего 9 октября 1965 г. летчик ВМФ разбил самолет при выполнении вынужденной посадки с одним работающим двигателем. Всего "Чарджер" налетал 193 часа, 162 - часа его пилотировали "фирменные" летчики-испытатели, десять часов летали пилоты NASA и 21 час - военные летчики.

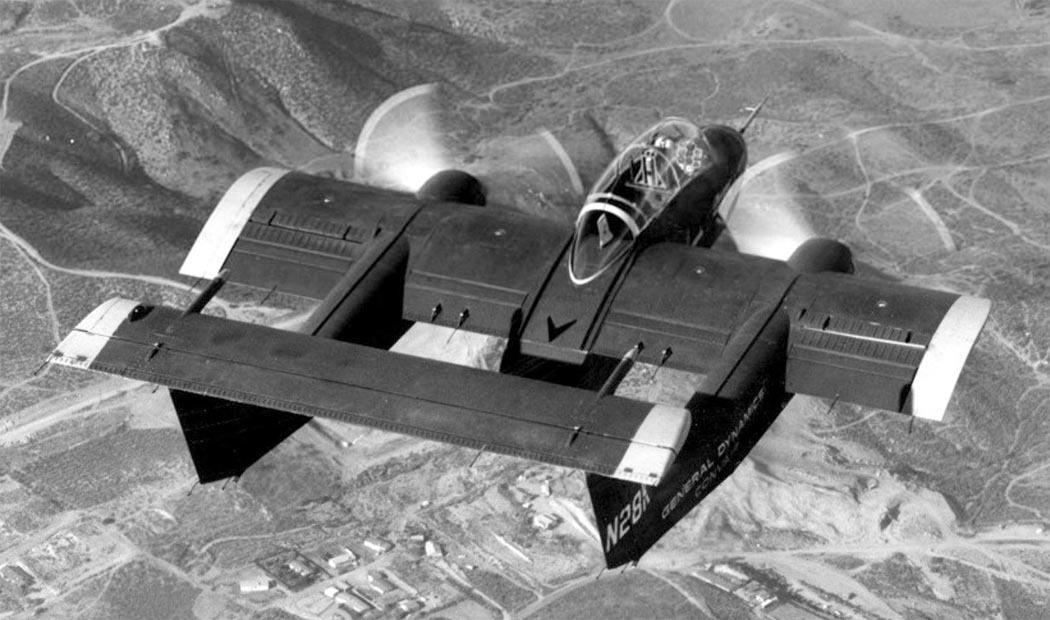

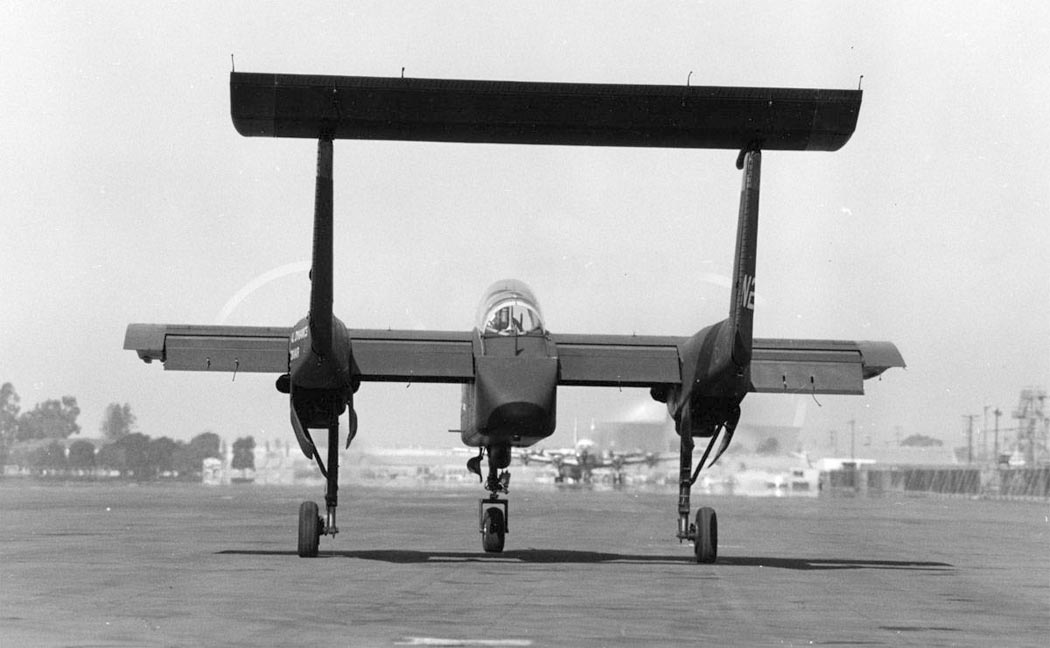

Особенность самолета - прямоугольное крыло постоянного профиля с четырехсекционными закрылками по всему размаху. Гондолы ТВД плавно переходили в концевые балки, которые соединялись Т-образным хвостовым оперением. Короткая гондола с кабиной экипажа крепилась к крылу. Силовая установка включала два ТВД "Пратт-Уитни" Т74 мощностью по 650 э.л.с. с трехлопастными винтами противоположного вращения. Предусматривался монтаж вместо моторов "Пратт-Уитни" - Т76 фирмы "Гаррет-Эрисерч". Место установки двигателей выбрано с учетом максимально возможного обдува винтами крыла и однощелевых закрылков на всех режимах полета. Увеличение подъемной силы крыла на малых скоростях полета способствовали также расположенные между фюзеляжем и мотогондолами носовые щитки. Управление по крену - с помощью элеронов и интерцепторов. Интерцепторы включаются в систему управления только на малых скоростях, когда эффективность элеронов падает. Изменение угла тангажа обеспечивал управляемый стабилизатор оригинальной конструкции. Он был разделен на две части, причем хвостовая секция отклонялась в сторону, противоположную отклонению носовой части - тем самым достигалось изменение кривизны профиля стабилизатора и, соответственно, величины создаваемой им подъемной силы. Для управления по рысканью использовались обычные рули направления. Проводка от органов управления к исполнительным устройствам - тросовая.

Конструктивно машина практически целиком выполнена из алюминиевых сплавов, из стеклотекстолита изготовлены лишь носовой обтекатель фюзеляжа и законцовки крыла.

Несмотря на то, что в качестве штатных предусматривались моторы Т74, прототип получил два ТВД Таррет-Эрисчерч" Т76 мощностью по 550э.л.с. Запас топлива размещался в четырех баках емкостью по 197 л, расположенных в крыле, между лонжеронами. Два крайних - непротектированные, внутренние - протестированные.

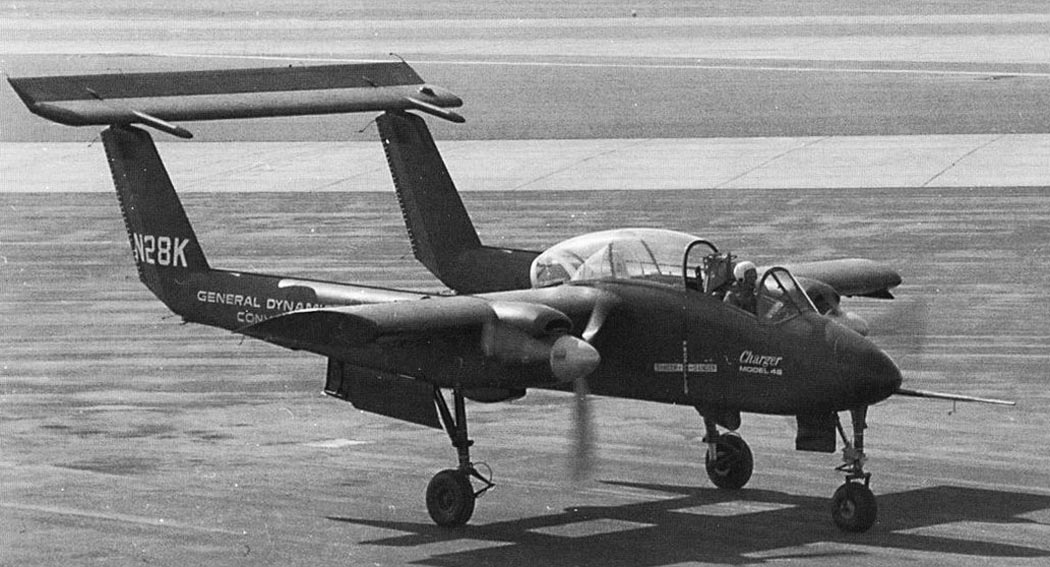

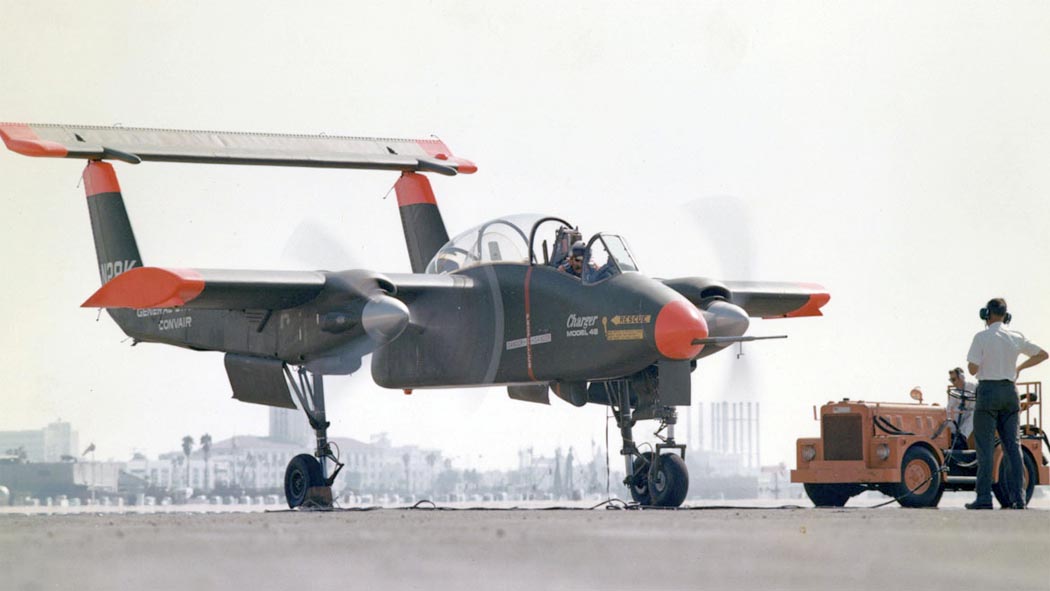

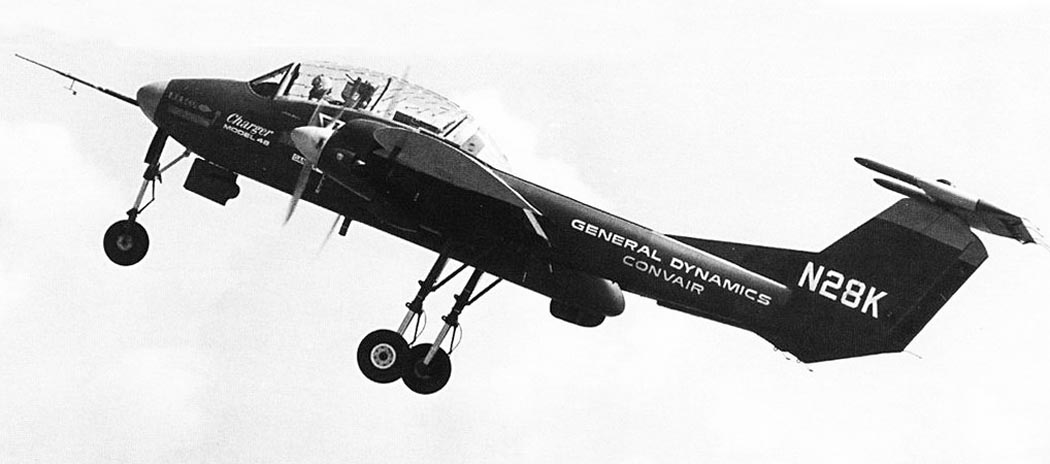

Шасси - убираемое, трехопорное, с носовой стойкой. Система уборки - гидравлическая. Все стойки убирались поворотом по полету, носовая - в фюзеляж, основные - в хвостовые балки.

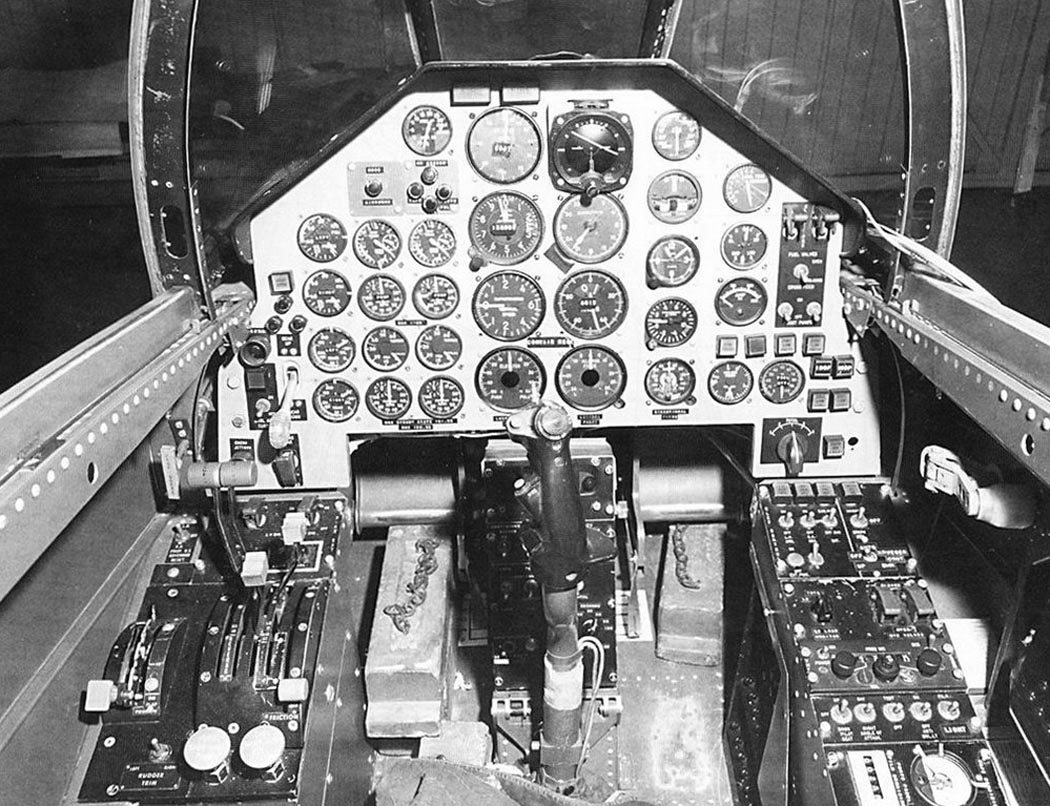

Двухместная кабина закрыта большим общим каплевидным сдвижным фонарем. Лобовая панель козырька остекления кабины - из пулестойкого стекла. Члены экипажа размещались на катапультируемых креслах класса 0-0, установленных тандемом. Управление самолетом возможно только с переднего кресла, второй член экипажа должен был вести наблюдение, сбрасывать парашютистов или грузы.

Броня на опытной машине не устанавливалась, хотя в случае запуска самолета в серию бронирование членов экипажа не исключалось. Листы алюминиевой брони можно было навешивать на фюзеляж снаружи, в районе кресел летчика и наблюдателя. Кроме того, конструкция "Чарджера" предусматривала установку бронелистов в передней и нижней частях фюзеляжа.

Для перевозки людей и грузов на центроплане за кабиной экипажа могла устанавливаться специальная кабина, рассчитанная на пятерых десантников или троих ранеых на носилках.

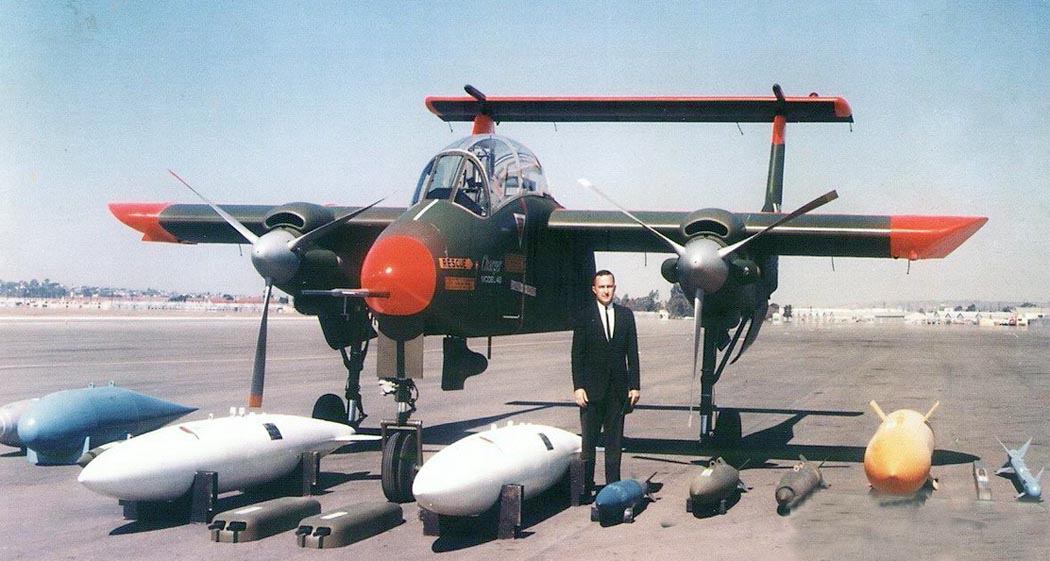

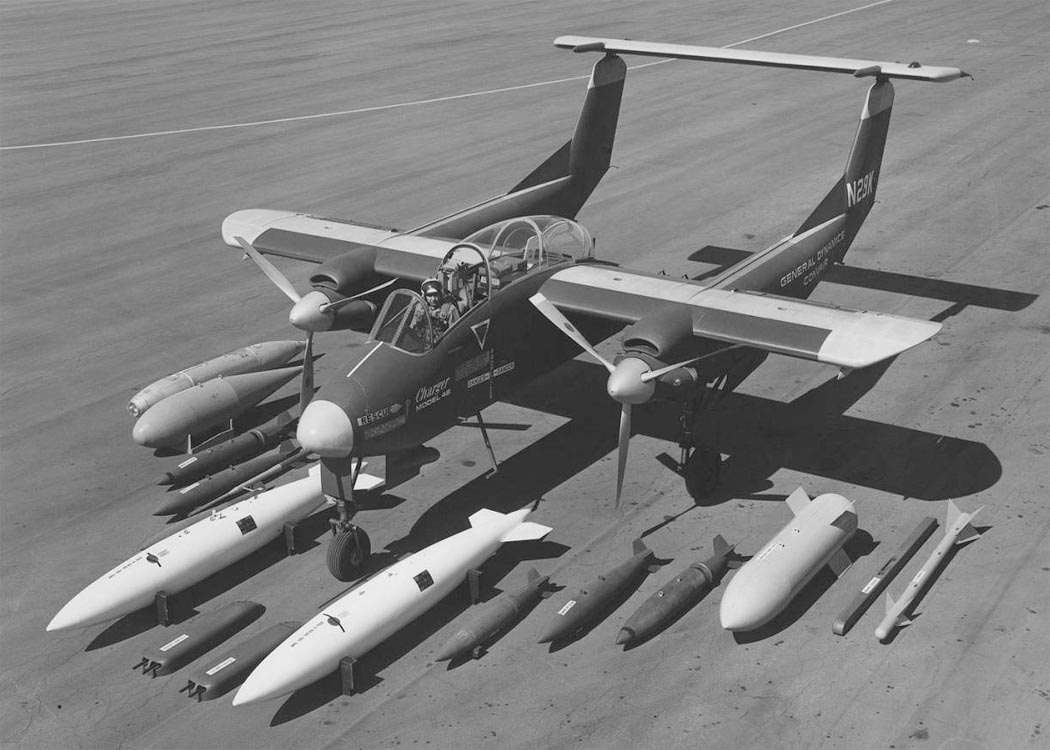

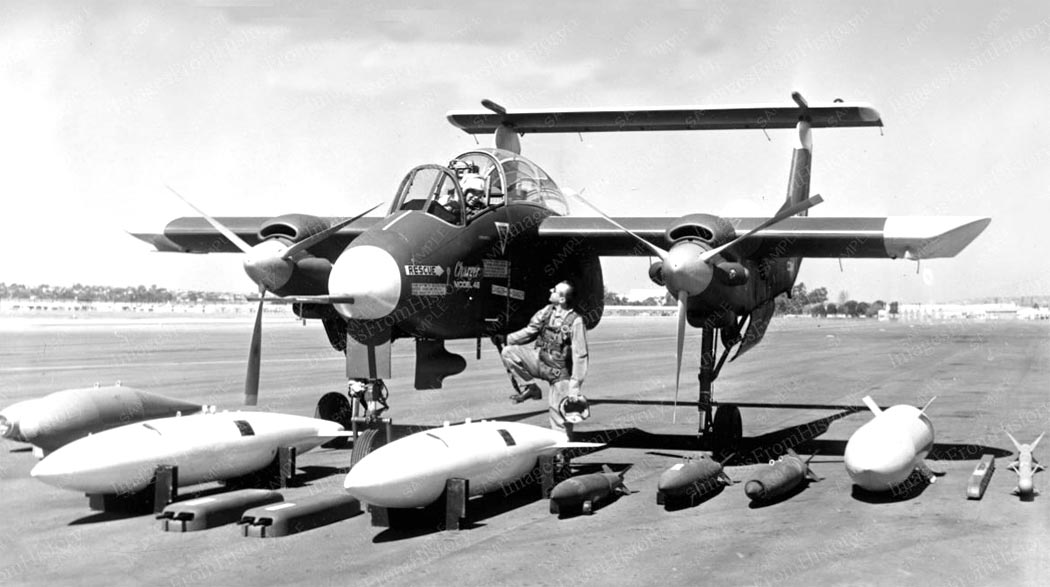

Вооружение - четыре 7,62-мм пулемета М60 с боезапасом по 500 патронов. Пулеметы монтировались в двух блистерах по бортам фюзеляжа. На пяти узлах подвески можно было размещать широкий ассортимент вооружения: от УР "Сайдуиндер" до пулеметных контейнеров. По одному пилону имелось на концах крыла (расчетная нагрузка до 270 кг), еще по одному - под корневыми участками крыла (нагрузка до 500 кг) и еще один - под фюзеляжем (нагрузка до 270 кг).

Безопасность экипажа при выполнении боевого задания обеспечивалась не столько за счет бронирования кабины, сколько продуманной компоновкой и высокой маневренностью самолета на малых скоростях и малых высотах.

Фирме "Конвэр" не удалось вырвать победу в конкурсе у конкурентов из "Норт Америкэн", хотя, по мнению многих, "Чарджер" выглядел предпочтительнее "Бронко". Однако, кроме техники, есть еще и политика, а также лоббирование. В целом же, можно сказать, что специализированный самолет COIN не оправдал возлагавшихся надежд. "Бронко" так и не стал массовой машиной, а функции COIN самолетов выполняли и выполняют, главным образом, двухместные реактивные учебно-боевые машины.







 ЛТХ:
Модификация   Charger
Размах крыла, м   8.38
Длина самолета,м   10.61
Высота самолета,м   4.14
Площадь крыла,м2   24.10
Масса, кг
  пустого самолета   2040
  нормальная взлетная   3220
  максимальная взлетная   3300
  топлива   530
Тип двигателя   2 ТВД Pratt Whitney T76 (T74)
Мощность, л.с.   2 х 550 (650)
Максимальная скорость, км/ч
  у земли   510
  на высоте   740
Крейсерская скорость, км/ч   450
Перегоночная дальность, км   4800
Боевой радиус действия, км   470
Продолжительность патрулирования, ч   2
Практический потолок, м   6400
Экипаж, чел   2
Полезная нагрузка:   5 десантников или 900 кг груза в грузовом отсеке или 3 носилок с ранеными
Вооружение:   четыре 7,62-мм пулемета М60 с боезапасом по 500 патронов.
 На пяти узлах подвески можно было размещать широкий ассортимент вооружения: от УР Сайдуиндер до пулеметных контейнеров. По одному пилону имелось на концах крыла (расчетная нагрузка до 270 кг), еще по одному - под корневыми участками крыла (нагрузка до 500 кг) и еще один - под фюзеляжем (нагрузка до 270 кг).


 Доп. информация :


 Фотографии:

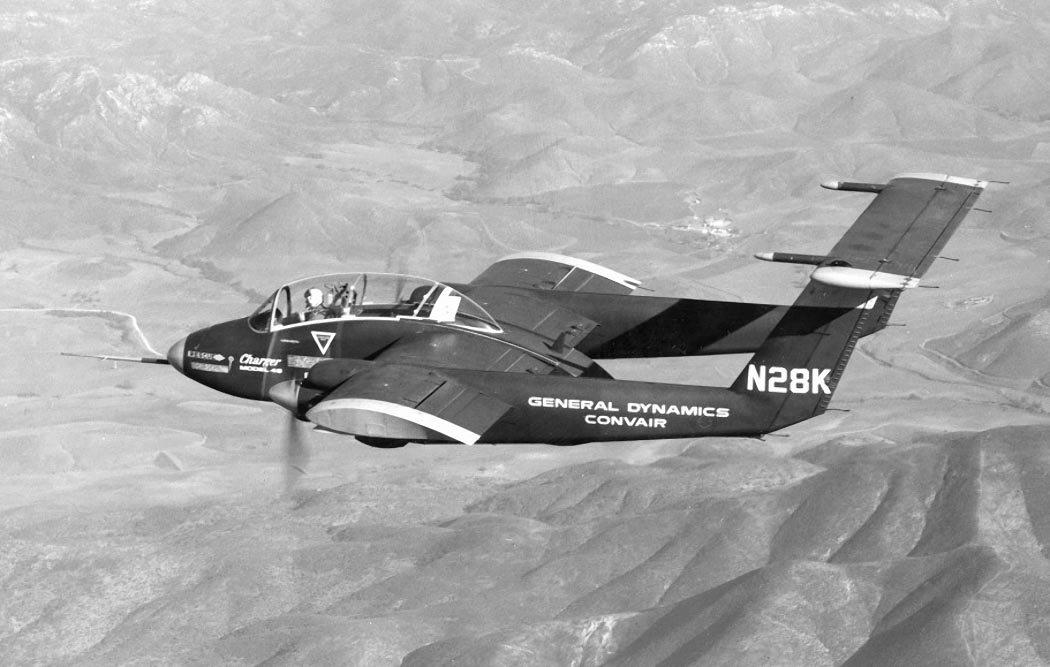

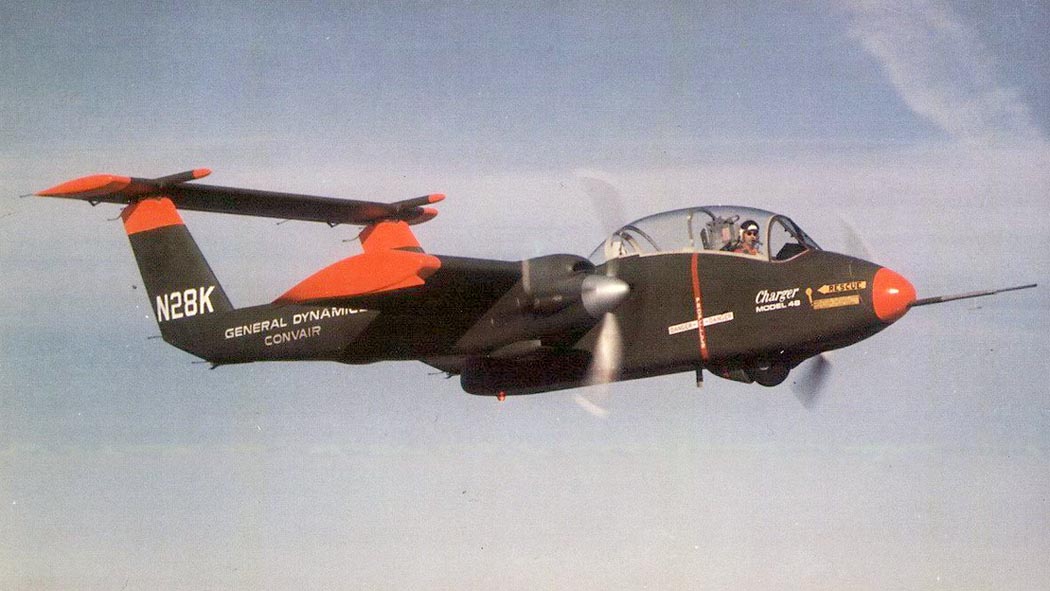

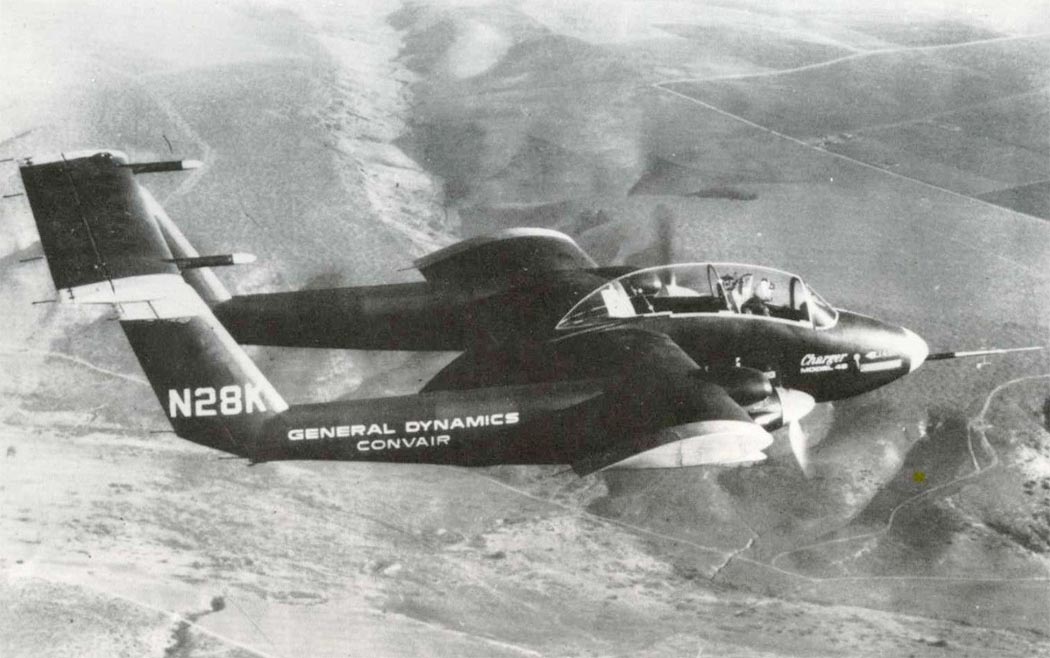

 Charger
 Charger
 Charger
 Charger
 Charger
 Charger
 Charger
 Charger
 Charger
 Charger
 Charger
 Charger
 Charger
 Charger
 Charger

 Схемы:

 Charger

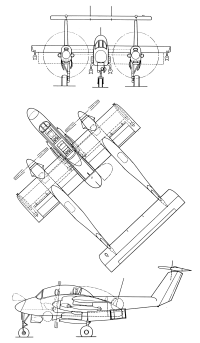

 Компоновочная схема







Список источников:

Крылья Родины 2000-11. Михаил Никольский. Неудачник фирмы "Конвэйр"
Aerofiles. Convair
Steve Ginter, Howie Auten, Johnny Knebel, Jim Fink. Convair Model 48 Charger
Naval Fighters 39. Steve Ginter. Convair Model 48 Charger
Martyn Chorlton. Convair
Putnam. John Wegg. General Dynamics Aircraft and their Predecessors
Flight International 1965-01-14. Convair's Cgarger
WW2aircraft.net. General Dynamics Model 48 Charger Convair
1000aircraftphotos.com. No. 6899. Convair 48 Charger (N28K)
