   Hawk Mk.1

Разработчик: Hawker Siddeley
Страна: Великобритания
Первый полет: 1974
Тип: Многоцелевой учебно-боевой самолет
  ЛТХ     Доп. информация



В 1964 году штаб британских ВВС подготовил требования к новому учебно-тренировочному самолету (Air Staff Target 362), который должен был заменить состоявшие на вооружении Hawker Siddeley Gnat. Однако было найдено лишь временное решение проблемы в виде двухместной модификации сверхзвукового SEPECAT Jaguar, и только в 1968 году компания "Hawker Siddeley" приступила к проектированию перспективного учебно-тренировочного самолета, имевшего дозвуковую скорость полета и получившего рабочее обозначение Р.1182 (затем HS.1182). Окончательно тактико-технические требования к перспективному самолету были утверждены в январе 1970 года (спецификация AST 397), причем уже предусматривалось, что он будет использоваться не только для подготовки летчиков, но и в качестве легкого штурмовика.

1 октября 1971 года британские ВВС выбрали проект компании "Hawker Siddeley" как наиболее соответствующий этим требованиям, а 2 марта 1972 года был выдан первый контракт на поставку 175 самолетов. Прототипы или предсерийные машины не строились, а первый серийный самолет, Hawker Siddeley Hawk T.Mk 1, поднялся в воздух 21 августа 1974 года.

Новый учебно-боевой самолет (УБС) представлял собой двухместный моноплан с низкорасположенным крылом небольшой стреловидности (26° по передней кромке), с однокилевым хвостовым оперением с управляемым стабилизатором и трехстоечным шасси с передней стойкой. В качестве силовой установки был выбран один турбореактивный двигатель Rolls-Royce/Turbomeca Adour Mk 151-01 тягой 23,13 кН. Кабина была расположена в передней части фюзеляжа и оснащалась катапультными креслами модели Martin-Baker Mk 10В класса "0-0". Расположение членов экипажа - по схеме тандем: впереди - курсант, за ним, несколько выше, - инструктор. Максимальная эксплуатационная перегрузка -4/+9 g.

Крыло самолета было оснащено двухщелевыми закрылками, обеспечившими хорошую управляемость на малых скоростях полета, а в интегральном крыльевом топливном баке размещалось 836 л топлива. В варианте учебно-боевого самолета Hawk имеет один подфюзеляжный и два подкрыльевых узла подвески, а в варианте легкого штурмовика - пять внешних узлов подвески (подфюзеляжный и четыре подкрыльевых). В центральной части фюзеляжа располагается второй топливный бак емкостью 823 л, а по бокам находятся два воздухозаборника двигателя.

Hawk T.Mk 1 начал поступать на вооружение британских ВВС в апреле 1976 года, первой новый самолет получила 4-я летная школа на авиабазе Вэлли. Переход на учебно-боевой самолет Hawk позволил сэкономить 10 ч в курсе усовершенствованной летной подготовки, поскольку на новой машине можно было также обучать летчиков и применению авиационного вооружения, что раньше возлагалось на самолеты Hawker Hunter. Поставки по первому контракту были завершены в конце 1976 года (по некоторым данным было поставлено 176 самолетов). В апреле 1977 года компания "Hawker Siddeley" вошла в состав "British Aerospace" (ВАе), которая после слияния с компанией "Marconi Electronic Systems" в ноябре 1999 года стала именоваться "ВАе Systems".

В январе 1983 года Министерство обороны Великобритании заключило контракт на модернизацию 89 самолетов Hawk T.Mk 1 по стандарту Hawk T.Mk 1А, в результате чего самолет получил возможность нести на подкрыльевых узлах подвески две УР класса "воздух-воздух" AIM-9L Sidewinder и один пушечный контейнер с 30-мм пушкой на центральном, подфюзеляжном, узле подвески. Программа модернизации была завершена в мае 1986 года, после чего данные самолеты стали использоваться еще и как легкие истребители, применяемые в системе ПВО авиабаз для перехвата воздушных целей на малых высотах и в простых метеорологических условиях. Часть самолетов Hawk T.Mk 1 была позже модернизирована в вариант Hawk T.Mk 1W, из которых часть, в свою очередь, была дооборудована в вариант Hawk T.Mk 1FTS (у последних имелось только два подкрыльевых узла подвески, а подфюзеляжный - был удален).

Для поставки на экспорт была разработана базовая модификация Hawk Mk 50, первым заказчиком стала Финляндия, получившая с декабря 1977 года 50 самолетов Hawk Mk 51 (четыре были построены в Великобритании, а остальные - финской компанией "Valmet"). В декабре 1990 года Финляндия разместила заказ еще на семь самолетов в варианте Hawk Mk 51А. В течение 1978 года Кения и Индонезия приобрели соответственно 12 самолетов Hawk Mk 52 и 20 Hawk Mk 53.

Следующей экспортной модификацией стал Hawk Mk 60, оснащенный более мощным двигателем Adour Mk 861 тягой 25,35 кН и отличавшийся аэродинамическими гребнями на верхней поверхности крыла и четырехпозиционными закрылками, что обеспечило лучшие взлетно-посадочные характеристики. На этих машинах также были установлены усовершенствованные стойки шасси, усиленные колеса и адаптивная антиюзовая автоматика.

С июля 1982 года самолеты данной серии были проданы Зимбабве (восемь Hawk Mk 60 и позже еще пять Hawk Mk 60А), ОАЭ (эмират Дубай - девять Hawk Mk 61, эмират Абу-Даби -16 самолетов Hawk Mk 63, из которых 15 затем были модернизированы до стандарта Hawk Mk 63A, а также четыре Hawk Mk 63C), Кувейту (12 Hawk Mk 64), Саудовской Аравии (30 Hawk Mk 65), Швейцарии (20 Hawk Mk 66, из которых 19 были собраны компанией "F+W"), а также Южной Корее (20 самолетов Hawk Mk 67 с радиолокационным дальномером и возможностью управления разворотом колеса передней стойки шасси).

Конструкция самолета

Самолет Хок представляет собой двухместный моноплан с низкорасположенным крылом небольшой стреловидности (26° по передней кромке), однокилевым хвостовым оперением с управляемым стабилизатором и трехстоечным шасси с передней стойкой.

Кабина находится в передней части фюзеляжа. Здесь установлены катапультируемые кресла Мк.10В класса "0-0", позволяющие катапультироваться с высоты полета 0 м и выше и при скорости 0 км/час и выше.

На предусмотренных для поставки ВВС Великобритании 175 самолетах Hawk Мк.1 устанавливались турбореактивные двигатели "Адур" модификации Мк.151 с тягой на максимальном взлетном режиме 2360 кгс. Топливо размещается в двух внутренних баках: фюзеляжном и крыльевом интегральном. Общий запас топлива составляет 1700 л. Кроме того, предусмотрена возможность подвески двух дополнительных топливных баков емкостью по 445 л под каждой консолью крыла.

Бортовое радиоэлектронное оборудование включает аппаратуру радионавигационной системы ТАКАН, KB и УКВ радиостанции, приборы курсоглиссадной системы посадки и радиолокационного опознавания.

В учебно-боевом варианте Мk.1 самолет имеет три наружных узла подвески, на которых может размещаться пушечная установка с 30-мм авиапушкой "Аден" и боезапасом 120 патронов (на подфюзеляжном узле) и две пусковые установки с неуправляемыми ракетами или практические бомбы (на 2-х подкрыльевых пилонах).

В варианте легкого штурмовика Mk.1A, которые составляют половину из заказанных ВВС Великобритании, имеется пять наружных узлов подвески (один подфюзеляжный и два под каждой консолью крыла), на которых может располагаться боевая нагрузка  (пушечная установка, пусковые установки неуправляемых ракет, бомбы и баки с напалмом) общим весом до 2570 кг. При использовании самолета в качестве истребителя ПВО на внешних узлах подвешиваются две управляемые ракеты Sidewinder класса "воздух-воздух".

Для поставки в другие страны выпускались пятидесятая и шестидесятая серии самолета Hawk. Самолеты пятидесятой серии аналогичны Mk.IA, они поставлялись в Финляндию (Мк.51), Кению (Мк.52), Индонезию (Мк.53). Самолеты шестидесятой серии имеют по сравнению с пятидесятой серией на 17 %о большую взлетную массу, на них установлен более мощный двигатель "Адур" Мк.861 с тягой 2590 кгс, за счет чего максимальная скорость повышена до 1037 км/час, а практический потолок составил 15250 м. На самолетах этой серии установлено бортовое прицельное оборудование, позволяющее применять управляемые ракеты Sidewinder и Magic класса "воздух - воздух".




 ЛТХ:
Модификация   Hawk Mk.1
Размах крыла, м   9.39
Длина самолета,м   11.17
Высота самолета,м   3.99
Площадь крыла,м2   16.69
Масса, кг
  пустого самолета   3647
  нормальная взлетная   5035
  максимальная взлетная   5700
Топливо
  внутренние топливо, кг   1704.75
Тип двигателя   2 х 864(591,455)
Тяга, кН   1 ТРДФ Rolls-Royce/Turbomeca Adour Mk.151-01/02
  нефорсированная   1 х 23.13
  форсированная   1 х 1038
Максимальная скорость, км/ч
Крейсерская скорость, км/ч   3094
Практическая дальность, км   1038
Боевой радиус действия, км   2035
Максимальная скороподъемность, м/мин   15240
Практический потолок, м   8
Экипаж, чел   2
Вооружение:   Боевая нагрузка - 1370 кг на 3 узлах подвески:
 1 контейнер с 30-мм пушкой Aden Mk.4 c 120 патронами
 ПУ НУР, легкие бомбы


 Доп. информация :

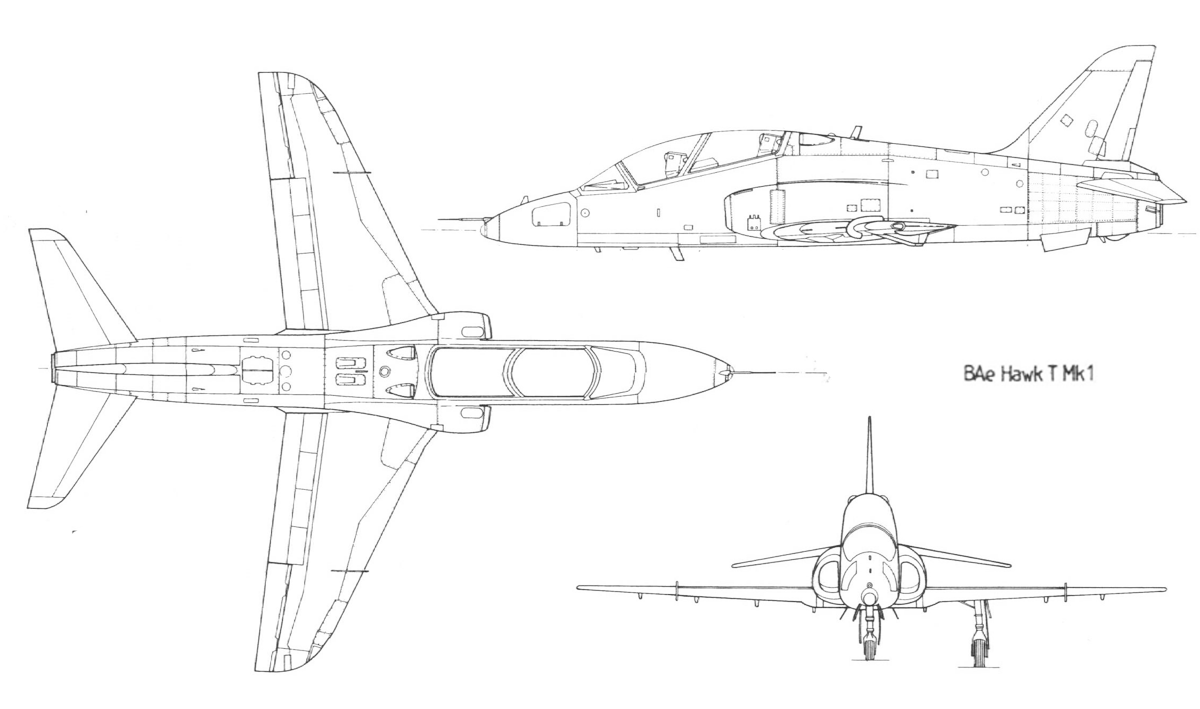

  Чертеж "Hawker Siddeley Hawk Mk.1"

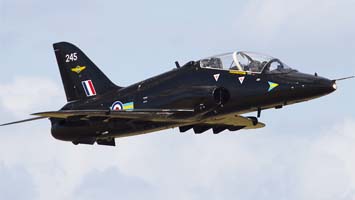

  Фотографии:

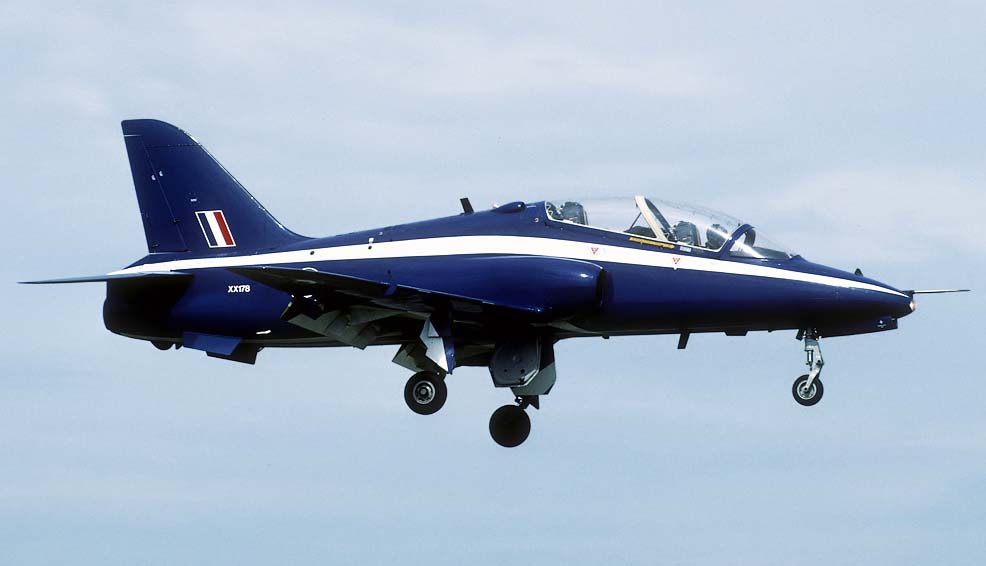

 Первый предсерийный Hawk T.1   (c) BernieC
 Hawk T.1   (c) Chenpeng
 Hawk T.1   (c) BIKEPILOT
 Hawk T.1A   (c) Jorge Guerra
 Hawk T.1A   (c) Adam Duffield (zymurgy661)
 Hawk T.1A   (c) Jamie Wilkins
 Hawk T.1W   (c) Joop de Groot

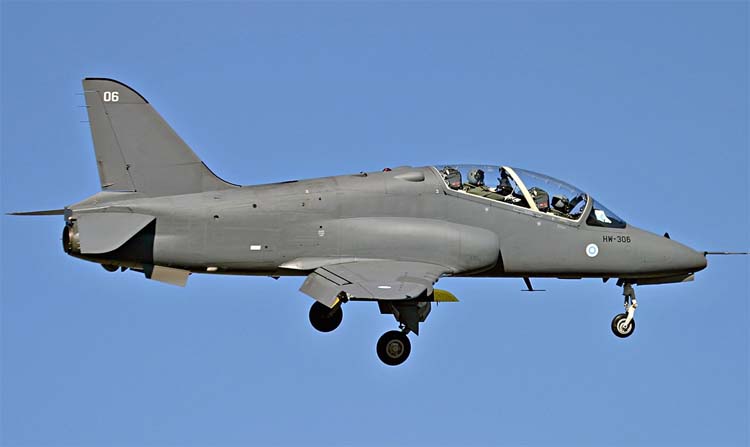

 Hawk T.51   (c) Kai Krause

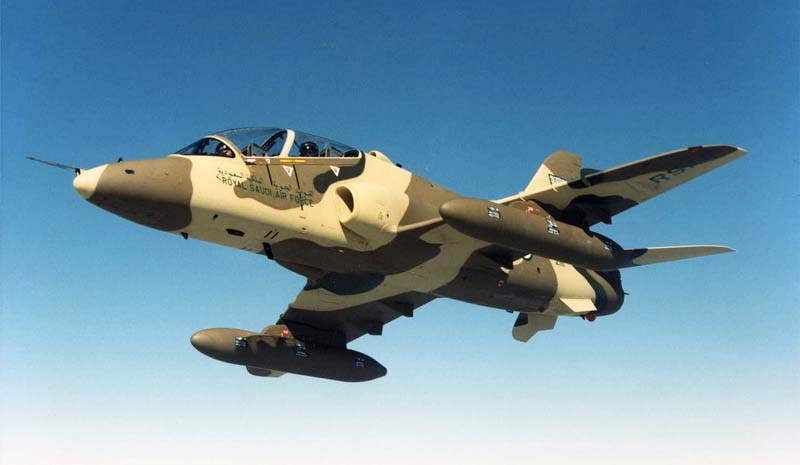

 Hawk Mk.65
 Кабина пилота Hawk T.1    (c) Александр Александров

  Схемы:

 Hawk T.1

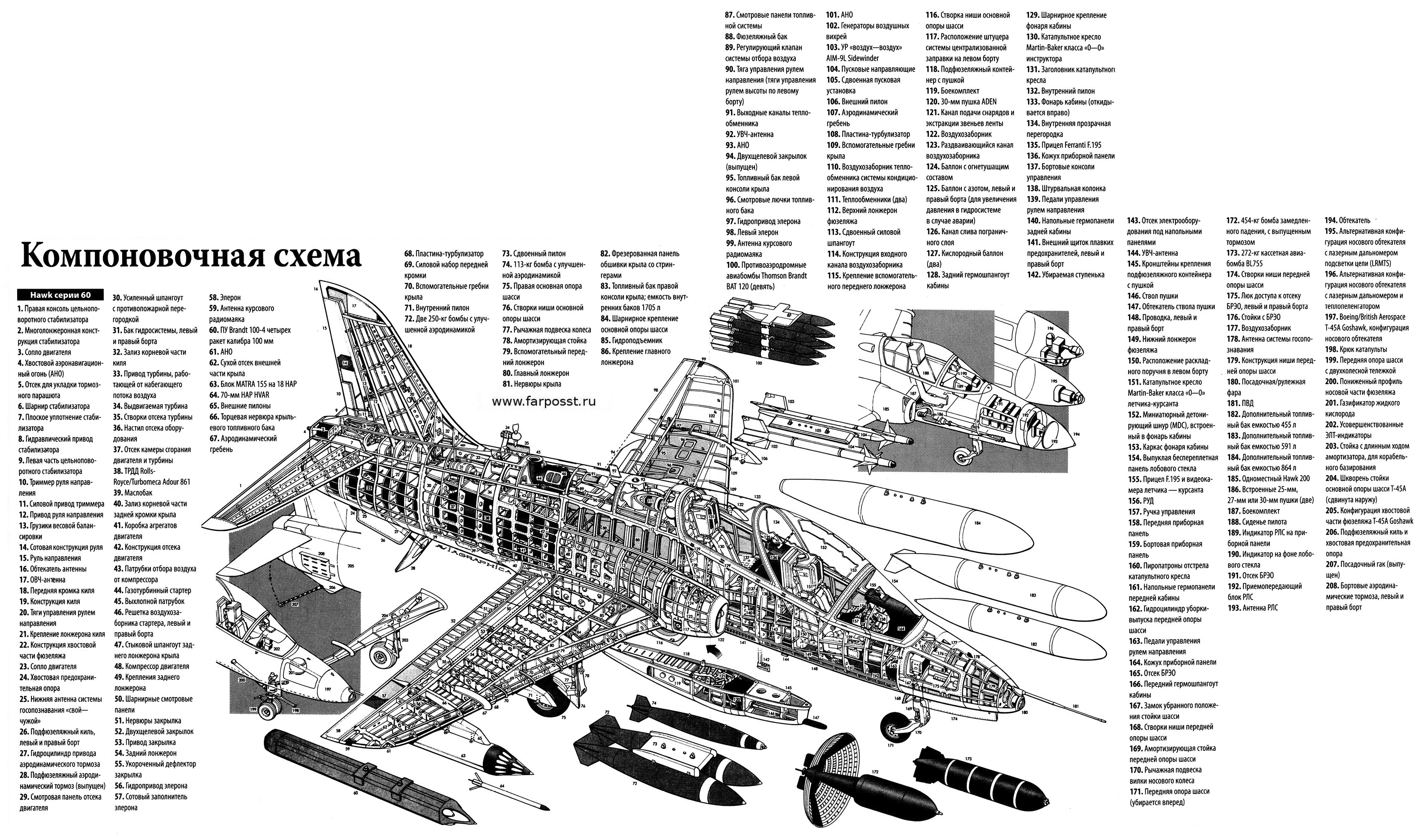

 Компоновочная схема Hawk T.1
 Компоновочная схема Hawk Mk.60

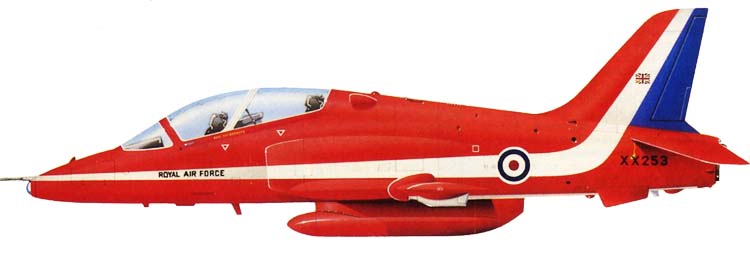

  Варианты окраски:

 Hawk T.1   63 Sq. RAF      (c) John Weal
 Hawk T.1  234 Sq. RAF     (c) John Weal
 Hawk T.1  4 FTS    RAF     (c) John Weal
 Hawk T.1   RAF                (c) Julain Malejko
 Hawk Mk.50                   (c) John Weal







Список источников:

de Agostini. Мировая Авиация. British Aerospace (BAe systems/ Hawker Siddeley) Hawk
Виктор Шунков. Современная военная авиатехника
Airforce Technology. Hawk Trainer/Light Combat Aircraft
FAQs.org.Greg Goebel.Air Vectors. The BAE Hawk
Air International. John Fricker. Poised  to Strike
TBiU. Jerzy Grzegorzewski. Samolot szkolno-bojowy Hawk
SAM. Alan W. Hall. The Trainer with teeth
