   Ил-102

Разработчик: ОКБ Ильюшина
Страна: СССР
Первый полет: 1982
Тип: Тяжелый штурмовик
  ЛТХ     Доп. информация



Летом 1991-го налогоплательщик впервые увидел опытно-экспериментальный самолет Ил-102 ("ОЭС"). Штурмовик очень напоминал Ил-40, запущенный в серийное производство в середине 1950-х, но так и не вступивший в большую жизнь.  Летные испытания Ил-40 были успешно завершены в январе 1955 года, и началось его внедрение в серию на Ростовском авиационном заводе. Однако в 1956 году все работы были прекращены из-за решения об упразднении штурмовой авиации. Пять почти достроенных самолетов опытной серии осенью 1956 года были разобраны на металл.

В конце 1960-х в авиационных изданиях вновь замелькало, казалось, забытое слово штурмовик. Опыт эксплуатации и боевого применения истребителей-бомбардировщиков показал, что они не в состоянии заменить над полем боя бронированные летающие танки. Видимо, первыми в СССР начали разрабатывать реактивный штурмовик в ОКБ П.О.Сухого. Вслед за ним, в негласное соревнование по созданию самолета поля боя включились сотрудники ОКБ С.В.Ильюшина.

К идее бронированного штурмовика в ОКБ Ильюшина вернулись в конце 1960-х годов, когда в соответствии с требованиями ВВС, на основе опыта Вьетнама и ближневосточных конфликтов, вновь заинтересовавшихся штурмовой авиацией, был предложен проект самолета Ил-42, являющегося глубокой модернизацией Ил-40. Штурмовик предполагалось оснастить двумя ТРД АМ-5Ф (2х3250 кгс). Его нормальная взлетная масса составляла 16 480 кг, максимальная взлетная - 17 470 кг, масса пустого самолета 12 190 кг, топлива - 4170 кг, брони - 700 кг, максимальная бомбовая нагрузка - 1400 кг. По расчетам штурмовик должен был развивать скорость 997 км/ч, иметь практический потолок 11 600 м и практическую дальность 1115 км.

В конкурсе проектов штурмовиков, проведенном в июне 1969 года, участвовали, также, ОКБ А.С. Яковлева, представившее проект Як-25ЛШ, А.И. Микояна (МиГ-21ЛШ) и П.О. Сухого (Т8). В результате конкурс "прошли" Т8 и МиГ-21ЛШ, а работы по Як-25ЛШ и Ил-42 было решено прекратить.

Однако разработка "ильюшинского" двухместного штурмовика была все же продолжена под руководством Г.В. Новожилова в инициативном порядке. По сравнению с Ил-42 новый самолет, получивший обозначение Ил-102, имел измененную форму носовой части фюзеляжа с улучшенным обзором вперед-вниз, новые, более мощные двигатели, значительно более сильное вооружение.

Самым главным отличием Ил-102 от Су-25 стала вторая кабина для стрелка. По всей видимости, это обстоятельство сыграло самую негативную роль в судьбе машины. Компоновка Ил-102 не отличалась от Ил-40, но это была совершенно новая машина, если можно так выразиться, в стиле "ретро". За тридцать лет, лежащих между ними, слишком многое изменилось в авиастроении. Появились более экономичные ТРД, новые конструкционные материалы и технологические процессы. А об оборудовании и говорить не приходится. Произошло не только снижение его веса, но и расширение решаемых задач. Обновились средства спасения экипажа. Универсальные катапультные кресла К-36Л у летчика и К-36Л-102 у воздушного стрелка надежно спасают теперь во всем диапазоне скоростей и высот, а также во время стоянки.

При беглом осмотре Ил-102 можно обнаружить, что изменилась конструкция главных опор шасси, убирающихся в обтекатели под крылом, поворотом против потока. Тем самым освободилось место для дополнительных внешних узлов подвески оружия. Новая аэродинамическая компоновка крыла позволила отказаться от гребней на его поверхности. Не вдаваясь в подробности технического описания, отметим, что лишь использование ТРД РД-33И с возросшей на 60% тягой привело к увеличению взлетного веса до 22000 кг, а боевой нагрузки до 7200 кг.

Увеличение габаритов и массы самолета потребовало отхода от традиционной "ильюшинской" схемы бронирования: конструкторы отказались от единого бронекорпуса, включающего в себя основные жизненно важные части самолета (как это было сделано на Ил-2, Ил-10 и Ил-40). Броней было решено защитить кабины экипажа, а также, частично, двигатели и систему подачи топлива. Топливные баки лишили бронирования, сконцентрировав их в центральной части фюзеляжа. Спереди и сзади их экранировали кабины экипажа и оборонительная стрелковая установка, с боков - двигатели, а снизу - пушка. Боевая живучесть самолета была повышена за счет применения губчатого заполнителя баков. Ил-102, как и прежние советские "классические" штурмовики, получил кормовую оборонительную пушечную установку. Предполагалось, что применение ИК-ловушек и активных помех, в сочетании с высокой маневренностью штурмовика, а также парой глаз воздушного стрелка, внимательно наблюдающего за задней полусферой и своевременно оповещающего летчика об угрозе, позволит снизить эффективность ракет противника. В результате вражеский истребитель будет вынужден воспользоваться пушечным вооружением и сам попадет под огонь скорострельной ГШ-23Л.

"Наступательное" пушечное вооружение, как и на Ил-40, было решено выполнить подвижным: 30-мм пушка могла устанавливаться в двух положениях - горизонтальном для стрельбы вперед, и под углом к горизонту.

Работы по программе Ил-102 шли довольно вяло: сказывался недостаток средств и "полулегальный" статус самолета. Руководство Министерства обороны выступало против ильюшинского штурмовика, считая его создание излишним распылением сил при наличии значительно более "продвинутой" программы Т8 (Су-25). Однако к началу 1982 года постройка опытного Ил-102 все же завершилась. 20 января машину осмотрел главком ВВС П.С. Кутахов, в целом, поддержавший работы по этому самолету. Благосклонно относился к Ил-102 и министр авиационной промышленности И.С. Силаев. Однако позиции МО по прежнему оставалась негативной. Более того, министр обороны Д.Ф. Устинов категорически запретил Г.В. Новожилову "заниматься самодеятельностью". Но ОКБ все же продолжило работы по самолету. Для "конспирации" ему было присвоено ни о чем не говорящее название ОЭС-1 (опытно-экспериментальный самолет-1), а летные испытания решено было проводить в самых "партизанских" местах - в Белоруссии. Первый полет Ил-102 состоялся 25 сентября 1982 года. Машину пилотировал шеф-пилот ОКБ, заслуженный летчик-испытатель С. Г. Близнюк.

В 1982-1984гг. было выполнено, в общей сложности, 250 полетов, в ходе которых не случилось ни одной поломки или серьезного отказа бортовых систем. Была продемонстрирована высокая маневренность штурмовика, минимальный радиус виража составил всего 400м.

В 1984 году самолет перелетел на аэродром ЛИИ МАП (г. Жуковский), где и был поставлен на консервацию в ангар ОКБ им. Ильюшина. К тому времени уже было развернуто полномасштабное серийное производство штурмовиков Су-25, перед которыми Ил-102 не имел сколько-нибудь серьезных преимуществ, за исключением наличия весьма спорного в тактическом отношении оборонительного стрелкового вооружения. В 1986 году программу вновь попытались "реанимировать", однако к тому времени уже изменилась внутриполитическая обстановка в стране, был взят курс на сокращение финансирования "оборонки". Кроме того, было принято принципиальное решение о выводе советских войск из Афганистана. В этих условиях Ил-102 окончательно лишился всякой перспективы. Его "прощальным поклоном" стал Московский авиасалон 1992 года, где Ил-102 на короткое время стал "звездой", после чего окончательно канул в небытие.

Конструкция.

Самолет Ил-102 выполнен по нормальной аэродинамической схеме с низкорасположенным стреловидным крылом. Конструкция планера имеет высокую технологичность. 80% обшивки образовано листами одинарной кривизны, воздухозаборники имеют круглое сечение.

Фюзеляж - типа полумонокок. В его центральной части размещены гермокабины летчика и бортового стрелка, между которыми расположены топливные баки. По бокам хвостовой части фюзеляжа установлены два аэродинамических тормоза относительно небольшой площади. Фонари кабин стрелка и летчика образованы плоскими бронестеклами. Стреловидное двухлонжеронное крыло имеет относительно толстый профиль, что позволило разместить в нем грузоотсеки для бомбового вооружения. Крыло снабжено закрылком, занимающим примерно 2/3 размаха. На верхней поверхности крыла расположены двухсекционные интерцепторы. В кабинах установлены катапультные кресла К-36Л, обеспечивающие покидание самолета на нулевой скорости и высоте. Система спасения экипажа имеет устройство синхронного катапультирования одностороннего действия: летчик, катапультируясь сам, автоматически катапультирует и стрелка, который, однако, не может катапультировать летчика. Самолет оснащен трехопорным шасси с двухколесными основными опорами, снабженными пневматиками низкого давления, что позволяет эксплуатировать штурмовик с грунтовых аэродромов. Носовая стойка вынесена далеко вперед и убирается в фюзеляж поворотом назад (подобная компоновка обеспечивает хорошую проходимость, однако занимает объем носовой части фюзеляжа, где у других самолетов обычно размещается БРЛС или оптико-электронное оборудование). Основные стойки убираются в специальные крыльевые гондолы поворотом вперед. В разобранном виде Ил-102 может перевозиться на двух стандартных железнодорожных платформах или в фюзеляже самолета Ил-76. Опытный самолет не имел полного комплекта оборудования. В дальнейшем предполагалось оснащение штурмовика современными оптикоэлектронными системами. В отогнутых вниз законцовках крыла установлены антенны системы радиотехнической разведки "Береза-Л".

Самолет Ил-102 оснащен двумя ТРДД И-88 (2х5380 кгс), созданными в ОКБ Изотова и являющимися бесфорсажным вариантом двигателя РД-33.

На подфюзеляжном качающемся лафете, фиксирующимся в двух положениях, установлена двухствольная 30-мм пушка 9А-4071К с боекомплектом 500 снарядов. Установка легко, в течение нескольких минут, может быть демонтирована в аэродромных условиях. Высвобождающийся внутрифюзеляжный объем используется для подвески бомбового вооружения или установки дополнительного топливного бака. В хвостовой части фюзеляжа размещена турель с двухствольной 23-мм пушкой ГШ-23Л. Ее патронные ящики расположены в передней части хвостовой секции фюзеляжа, на удалении около 3 м от орудия. Такое решение позволило несколько увеличить боекомплект и переместить его ближе к центру масс самолета. Подача снарядов к пушке происходит посредством специального механизма электроподтяга ленты, которая подается в подвижную часть орудия через сквозную ось нижнего вертикального шарнира.

Максимальная масса бомбовой нагрузки Ил-102 - 7200 кг. В каждой консоли крыла расположены три грузоотсека, способных вмещать бомбы калибром до 250 кг. Суммарная боевая нагрузка на внутренних узлах подвески (после демонтажа подфюзеляжной пушки) может достигать 2300 кг. Имеется восемь узлов внешней подвески (шесть под крылом и два под фюзеляжем). Вся боевая нагрузка поднимается на борт при помощи встроенных электролебедок.  В отогнутых вниз законцовках крыла установлены блоки выброса ИК-ловушек и дипольных отражателей "Автомат-Ф". Ракетное вооружение включает УР класса "воздух-поверхность" С-25Л с лазерным полуактивным наведением, ракеты класса "воздух-воздух" Р-60М и Р-73, НАР различных типов.





 ЛТХ:
Модификация   Ил-102
Размах крыла, м   16.90
Длина самолета,м   17.75
Высота самолета,м   5.08
Площадь крыла, м2   63.50
Масса, кг
  пустого самолета   13000
  нормальная взлетная   18000
  максимальная взлетная   22000
Топливо, кг
  внутреннее, кг   3700
  в ПТБ, л   1930
Тип двигателя   2 ДТРД РД-33И
Тяга нефорсированная, кгс   2 х 5320
Максимальная скорость, км/ч   950
Перегоночная дальность, км   3000
Практическая дальность, км   1000
Практическая дальность на большой скорости, км   750-800
Боевой радиус действия, км   250-300
Практический потолок, м   10000
Экипаж, чел   2
Вооружение:  одна поворотная в вертикальной плоскости сдвоенная
 30-мм пушка 9А-4071К (500 снарядов) и две 23-мм ГШ-2-23 в подвижной установке в хвосте (60 снарядов, 2400-3200 выстр/мин)
 Боевая нагрузка - 7200 кг на 16 узлах подвески (включая 6 отсеков в крыле на бомбы до 250 кг)
 УР воздух-воздух Р-60М,Р-73
 УР воздух-земля Х-23,Х-25,Х-29,Х-58.
 HУРСы всех калибров
 бомбы всякие, в т ч корректируемые, до 500 кг,
 пушечные контейнеры (УАК-23-250,СППУ-1-23)


 Доп. информация :


  Фотографии:

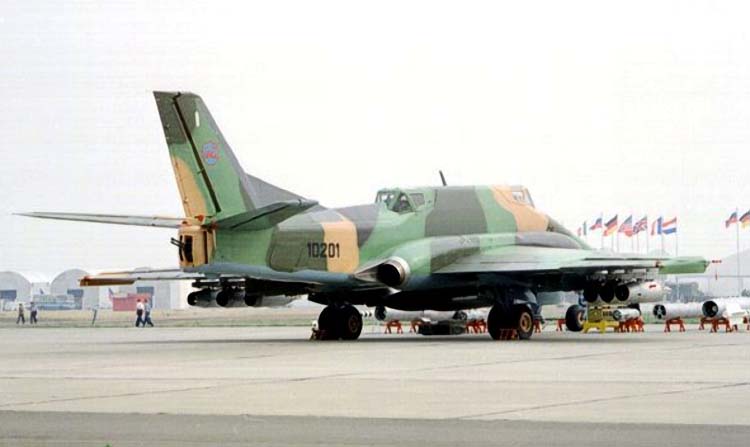

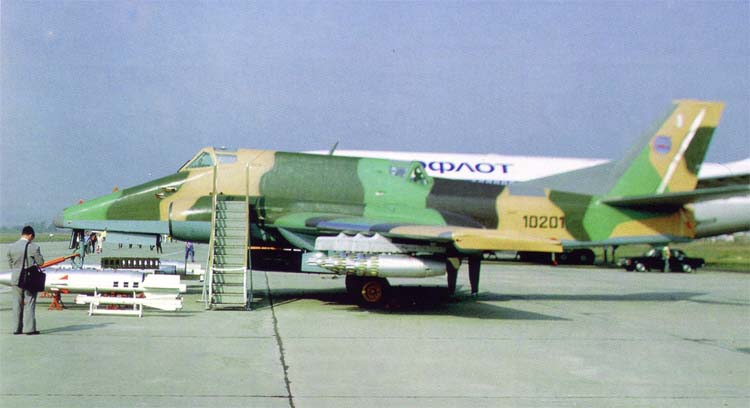

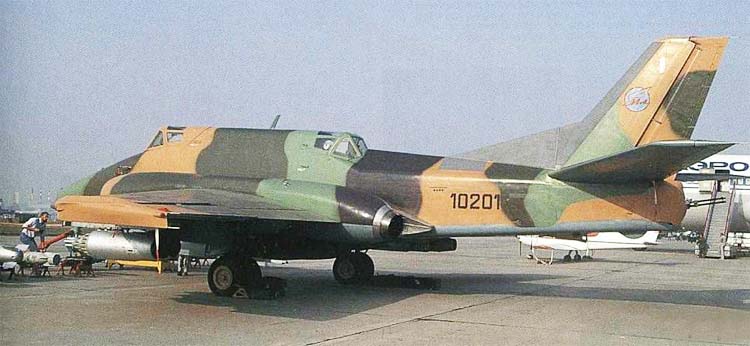

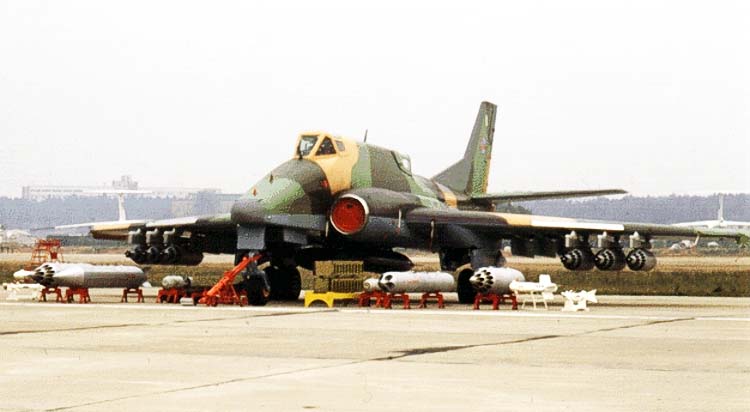

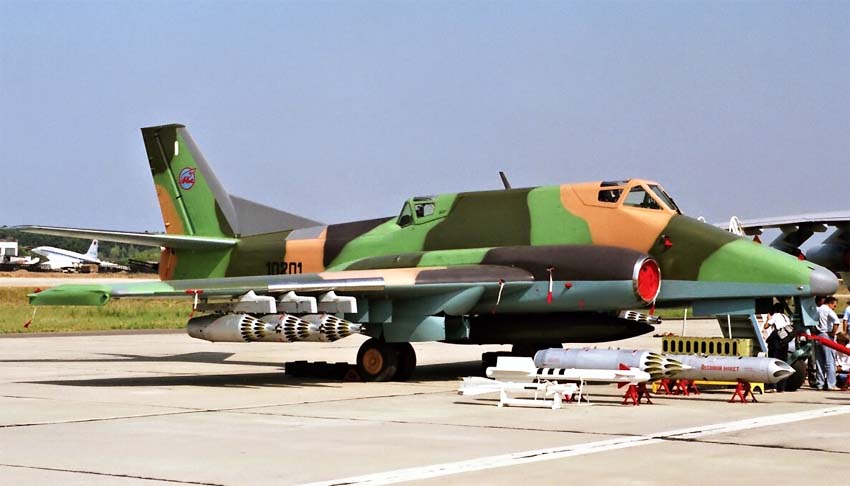

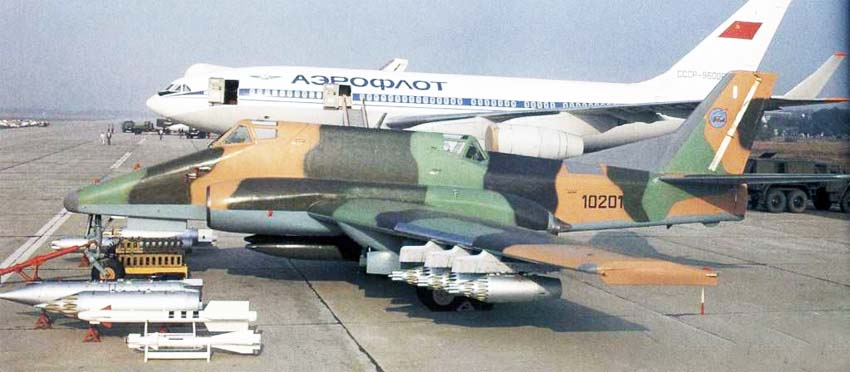

 Ил-102
 Ил-102   (c) Петр Бутовский
 Ил-102   (c) Petr Nesmerak
 Ил-102   (c)
 Ил-102
 Ил-102
 Ил-102   (c)

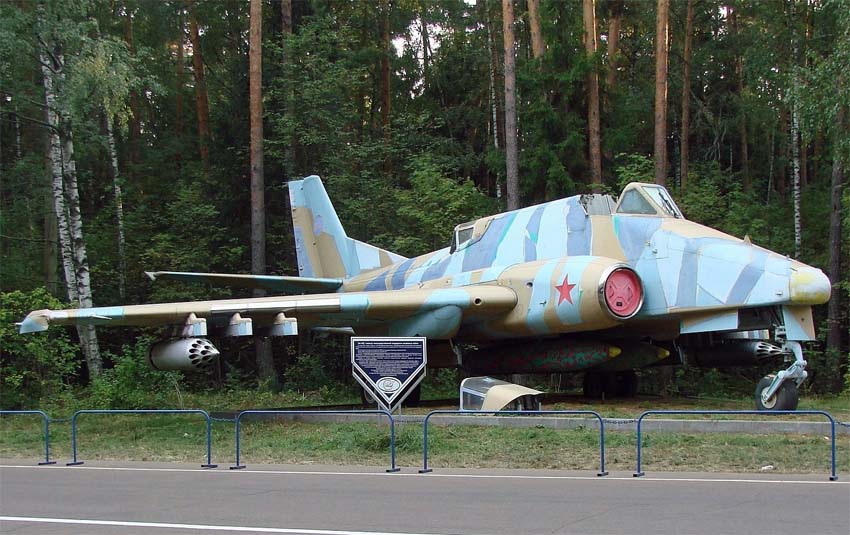

 Ил-102 на аэродроме г. Жуковский   (c) Александр Лобанов

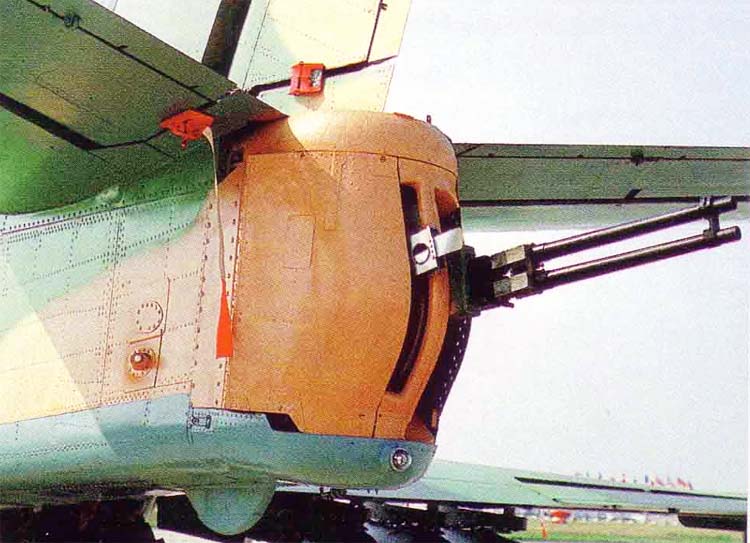

 Кормовая оборонительная подвижная пушечная установка ГШ-23 самолета Ил-102

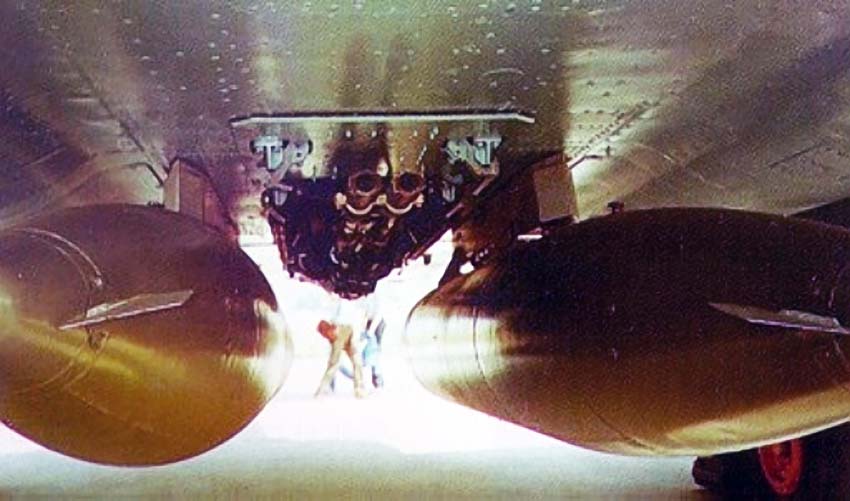

 Подфюзеляжная 30-мм пушка 9А-4071К на Ил-102

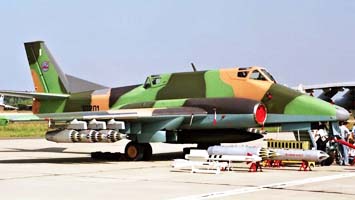

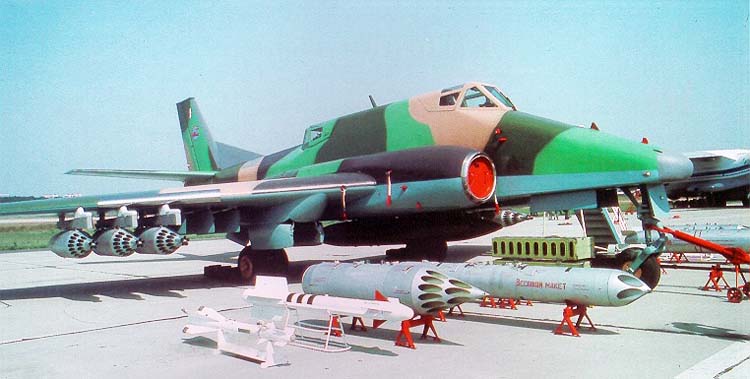

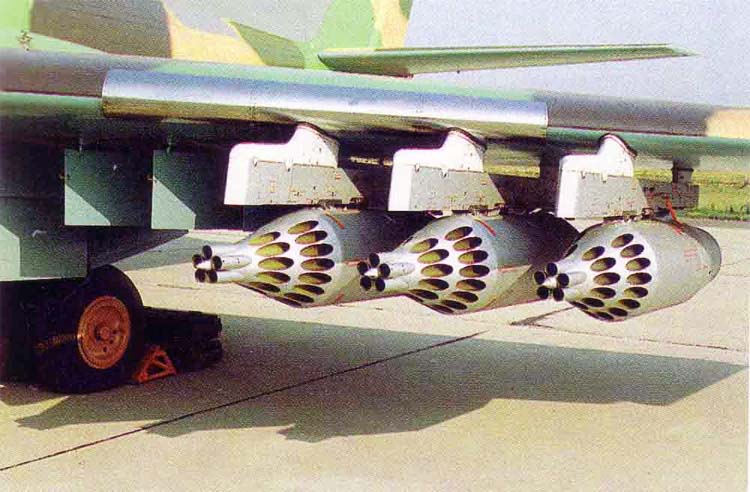

 Подкрыльевые узлы подвески с блоками НАР на Ил-102

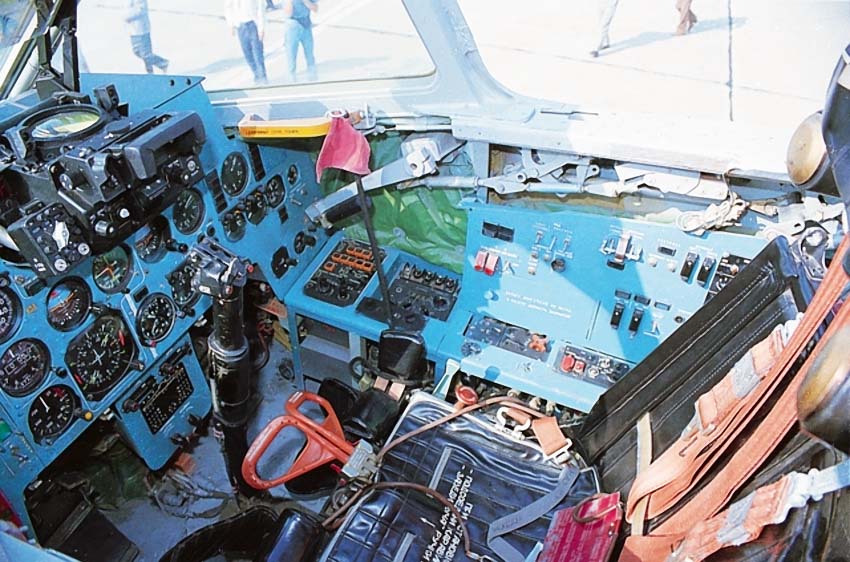

 Кабина пилота Ил-102

  Схемы:

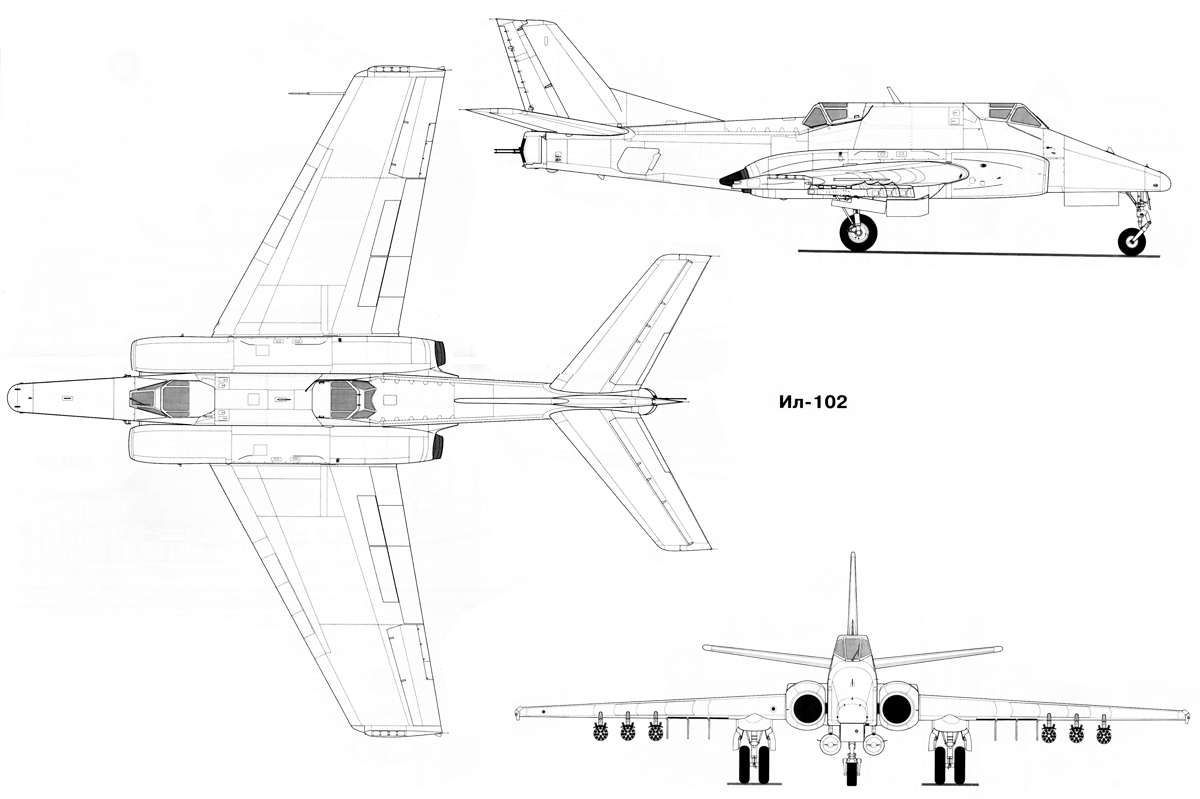

 Ил-102    (c) А. Юргенсон

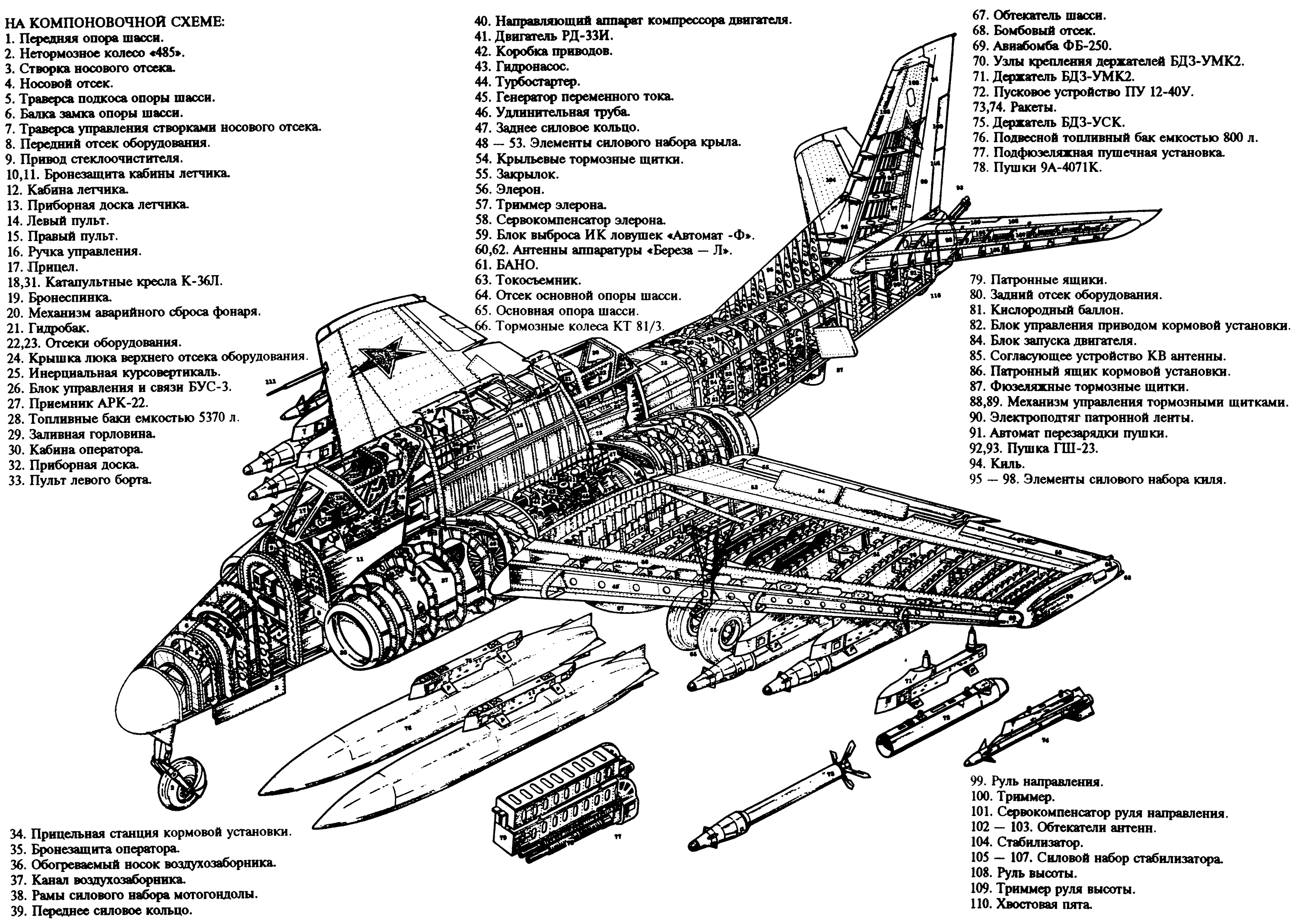

 Компоновочная схема

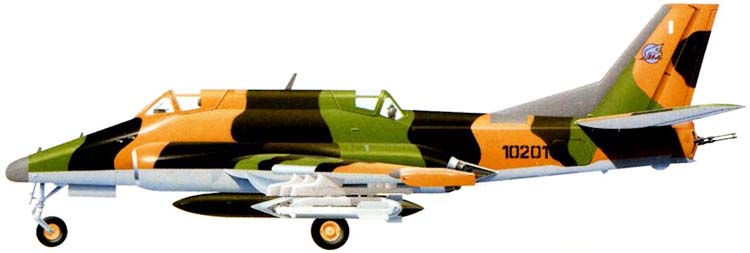

  Варианты окраски:

 Ил-102







Список источников:

Крылья Родины. Николай Якубович. Возвращение "Силача"
Михаил Жуков. Иллюстрированный каталог авиации мира. Ил-102
Авиация и Время. А. Юргенсон. Последний летающий танк Страны Советов
Крылья Родины. Вячеслав Кондратьев. Ил-102: Кто против?
Крылья Родины. Михаил Левин. Новые "горбатые"
Авиационная и ракетная техника. Штурмовики Ил-102 и Су-25ТК
Владимир Ильин. Штурмовики и истребители-бомбардировщики
Роман Астахов. Русская Сила. Штурмовик Ил-102
