   Mako

Разработчик: DASA
Страна: Германия
Первый полет: 2004
Тип: Многоцелевой УБС
  ЛТХ     Доп. информация



Среди экспонатов международной авиационной выставки "Дубай-2001". - хорошо известных и уже "намозоливших глаз" F-15, F-16, "Миражей" и вариаций на тему "Су-27" - выделялась небольшая изящная машина граненых "стелсовских" очертаний, чем-то отдаленно напоминавшая американские истребители пятого поколения F-22 и F-35, а также наш "родной" Як-130. Только подойдя вплотную к "самолету", можно было обнаружить, что это лишь полноразмерный макет, выполненный с высоким уровнем детализации. "Почти настоящий" "Мако", представленный на выставке в Эмиратах, стал первым "залпом" в схватке за получение очередного средневосточного заказа: европейский концерн EADS - предложил свой перспективный самолет военно-воздушным силам ОАЭ.

История "Мако" берет начало в апреле 1989 года, когда германская фирма DASA совместно с итальянской фирмой Аэрмакки приступила к инициативным работам по созданию учебно-тренировочного комплекса PTS-2000, включающего сверхзвуковой учебно-тренировочный самолет АТ-2000 (способный использоваться и в качестве легкого ударного истребителя), а также наземные тренажеры и другое компьютерное обучающее оборудование. Самолет предлагался в качестве общеевропейского перспективного УТС ENJJFT (European Nations Joint Jet Fighter Training - единый учебно-тренировочный истребитель для европейских стран). Однако в 1994 году, после отказа от реализации этой программы, итальянская сторона отказалась и от продолжения работ по АТ-2000, отдав предпочтение более реалистичному и менее дорогостоящему российско-итальянскому проекту Як-130.

В этих условиях фирма DASA, не получившая поддержки со стороны Люфтваффе, но заинтересованная в продолжении работ по теме, приступила к поискам других зарубежных партнеров, заинтересованных в самолете типа АТ-2000.

Наиболее перспективным был признан Азиатско-Тихоокеанский регион, страны которого располагали большим числом стареющих американских сверхзвуковых учебно-тренировочных самолетов Нортроп Грумман Т-38 "Тэлон", а также испытывали определенную потребность в легком и более дешевом, чем F-16 и МиГ-29, современном многоцелевом истребителе. Проект АТ-2000 был предложен Южной Корее, искавшей в то время партнеров для реализации программы собственного многоцелевого самолета КТХ-Н, по своим основным параметрам весьма близкого к АТ-2000.

В 1996 году модель германской машины была впервые продемонстрирована на международной авиационной выставке "Сеул-96". Но в том же году правительство Южной Кореи выбрало в качестве основного субподрядчика по программе КТХ-И американскую фирму Локхид-Мартин, достаточно прочно утвердившуюся в этой стране после заключения соглашения о лицензионном производстве истребителей F-16С на заводе фирмы Самсунг.

Однако первые неудачи не остановили упорных немцев. Параллельно с поисками других международных партнеров по программе АТ-2000 продолжались и работы по формированию облика самолета. После сравнения ряда вариантов компоновок и продувок в аэродинамических трубах, к октябрю 1996 года окончательно определилась конфигурация машины - нормальная аэродинамическая схема с однокилевым вертикальным оперением, обеспечивающая относительно высокие летные характеристики и малую радиолокационную заметность. Следует заметить, что германские авиастроители - далеко не новички в области технологии "стеле". Еще в 1980-х г. в ФРГ рядом предприятий авиационной промышленности и научных центров велись секретные работы по ряду проектов малозаметных боевых самолетов. В частности, концерном МВВ разрабатывался сверхзвуковой легкий истребитель-перехватчик "Лампирида" ("Светлячек"), имеющий ЭПР в передней полусфере, не большую, чем у американского F-117 (при значительно более высоких летных характеристиках). Самолет предназначался для перехвата фронтовых бомбардировщиков и истребителей-бомбардировщиков, имеющих мощное истребительное прикрытие. Малая радиолокационная заметность должна была обеспечить ему возможность скрытного сближения с боевыми порядками противника.

Был изготовлен натурный макет этого самолета, проведена серия испытаний на радиолокационную заметность, однако в дальнейшем (безусловно, не без давления США, не желавших появления нового конкурента в лице германской авиапромышленности) работы по программе "Лампирида" были прекращены, а информация о ней, причем в весьма ограниченном объеме, появилась на страницах германской авиационной печати лишь в 1990-е годы.

Проектом самолета AT-2000 (в первую очередь - в боевом варианте) удалось заинтересовать южно-африканскую фирму Денел Авиэйшн. Образованная в 1964 году и ранее известная под названием Атлас, эта фирма к 1990-м годам приобрела достаточно большой опыт в области военного авиастроения: Денел осуществляла лицензионный выпуск легких штурмовиков и УТС "Импала" (Аэрмакки МВ-326), проводила модернизацию истребителей Дассо "Мираж" III в вариант "Чита" (по своему боевому потенциалу соответствующий израильскому многоцелевому истребителю IAI "Кфир"С7), а также разработала и организовала выпуск боевого вертолета "Руйвалк".

В соответствии с соглашением о разделении ответственности, южноафриканская фирма должна была разрабатывать для боевого самолета БРЭО с использованием научно-технического задела, полученного в ходе реализации программы вертолета "Руйвалк", а также создать систему управления вооружением с элементами аналогичной системы многоцелевого истребителя "Чита".

Осенью 1998 года программа АТ-2000 вступила в новый этап: между фирмами DASA и Хундай Спейс энд Эркрафт (Южная Корея) был подписан меморандум о взаимопонимании, предусматривающий совместное производство самолета, которому было присвоено имя "Мако". Переговоры с южнокорейской фирмой были начаты фирмой DASA еще зимой 1997 года. Было решено, что на корейскую сторону будет возложено производство центральной и хвостовой части фюзеляжа (за исключением деталей, выполненных из композиционных материалов), а также хвостового оперения самолета.

Доля финансового участия Южной Кореи в программе должна была составить 20%. По словам руководства фирмы Хундай, участие в разработке самолета "Мако" (так называется один из видов тихоокеанских акул, отличающийся повышенной "резвостью") позволило бы южнокорейской авиационной промышленности приобщиться к наиболее передовым технологиям (причем не только американским) - разработке и производстве автоматизированной системы управления самолетом, средств уменьшения радиолокационной и тепловой заметности, конструкции планера из углепластика (в частности, цельнокомпозитного крыла) и т.п.

Еще одним потенциальным участником проекта, получившего название "Мако", стала бразильская фирма Эмбраер, с которой германской стороной в 1998 году были начаты переговоры о сотрудничестве. Однако речь шла лишь о выпуске самолетов для "третьих стран": ВВС Бразилии пока не проявили интереса к программе.

К концу 1997 года в Германии были завершены испытания моделей перспективного самолета в аэродинамических трубах, а также на специальном стенде, служащем для определения эффективной поверхности рассеяния (ЭПР) в радиолокационном диапазоне. Руководством фирмы МВБ было объявлено, что если "удастся обеспечить ритмичное финансирование" (знакомая фраза, не так ли?), первый полет опытного самолета "Мако" состоится в 2000 году, а поставки заказчикам могут начаться уже в 2002 году (что, впрочем, и тогда представлялось несколько оптимистичным).

Самолет "Мако" в учебно-тренировочном двухместном варианте рассматривается как преемник американского сверхзвукового УТС Нортроп-Грумман Т-38 "Тэлон". В боевом одноместном варианте он может составить конкуренцию таким истребителям, как JAS 39 "Грипен", F-7, F-16 и LCA. При этом к основным достоинствам "Мако", дающим ему преимущество перед соперниками, следует отнести, в первую очередь, малую радиолокационную заметность (ЭПР порядка 1 м2), обусловленную как миниатюрностью самого самолета, так и комплексом специальных мер по уменьшению ЭПР (оребрение поверхностей планера, применение радиопоглощающих и радиорассеивающих покрытий и материалов и т.п.).

Согласно первоначальному проекту, "Мако" должен был иметь следующие основные модификации:

  • двухместный учебно-тренировочный самолет, предназначенный для углубленной подготовки летного состава;

  • двухместный учебно-боевой самолет для углубленной и тактической подготовки летного состава (с встроенным пушечным вооружением и БРЛС);

  • двухместный многофункциональный легкий истребитель с встроенной пушкой и комплексом РЭБ;

  • одно- или двухместный разведчик с комплексом РЭБ и встроенным разведоборудованием;

  • одноместный легкий многофункциональный истребитель с комплексом РЭБ и увеличенным запасом топлива во внутренних баках.

Таким образом, потенциальным заказчикам предоставлялась широкая гамма боевых и учебных самолетов, способная решать практически все задачи, стоящие перед боевой авиацией небольшого государства. В дальнейшем усилия разработчиков были сконцентрированы на двух наиболее приоритетных направлениях программы: двухместном учебно-тренировочном самолете углубленной подготовки, предназначенном для замены УТС Нортроп Грумман Т-38 "Тэлон" - AT (Advanced Treiner); а также одноместном многофункциональном боевом самолете - LCA (Light Combat Aircraft).

EADS ведутся исследования и беспилотного боевого варианта самолета "Мако", соответствующего американской концепции UCAV. Однако следует отметить, что в других странах, активно развивающих беспилотную тематику, пришли к выводу, что оптимальным решением проблемы создания беспилотного боевого самолета-"робота" является создание специального летательного аппарата (позволяющего наиболее полно использовать возможности "беспилотников", в частности - способность маневрировать с 12-20 кратными перегрузками), а не модернизация пилотируемых машин.

Самолет "Мако" выполнен по нормальной аэродинамической схеме с высокорасположенным трапециевидным крылом относительно малого удлинения, цельноповоротным горизонтальным оперением и однокилевым вертикальным оперением. Если не считать оперения, компоновка АТ-2000 весьма близка компоновке американского истребителя Локхид Мартин F-22 (по словам коммерческого директора фирмы DASA Уве Тимке, за это сходство создатели нового самолета прозвали свое детище "F-11", т.е. как бы половинка F-22). Прослеживается и определенная компоновочная близость германского "мини стелса" с УБС Як-130. Впрочем, германские конструкторы обижаются на обвинения в плагиате. По их словам, законы физики едины и в России, и в Соединенных Штатах, и в Германии, а выбрать оптимальную форму носовой части фюзеляжа им помогло "тщательное компьютерное моделирование".

Для ускорения работ в конструкции "Мако" использован ряд элементов истребителя EADS (Еврофайтер) EF2000 "Тайфун", в частности - верхняя секция средней части фюзеляжа, а также ряд конструкционных материалов. Центральная часть фюзеляжа выполнена из алюминиевого сплава. Крыло, воздухозаборник и оперение изготовлены, в основном, из углепластика.

Крыло самолета имеет стреловидность по передней кромке 45 град. Удлинение крыла 2,4. Оно оснащено односекционными флаперонами и отклоняемыми односекционными носками.

Передней части фюзеляжа придана оребренная форма, снижающая ЭПР. Фонарь кабины (в одноместном и двухместном вариантах) - трехсекционный, с лобовым козырьком, обеспечивающий экипажу улучшенный обзор (15 град, вперед-вниз и 40 град. - вбок-вниз). У двухместного варианта машины при открывании фонаря его передняя секция (вместе с козырьком) выдвигается далеко вперед, а хвостовая сдвигается назад.

Катапультные кресла летчиков установлены с углом наклона спинки, равным 18 град. Катапультирование осуществляется через остекление фонаря.

Шасси самолета "Мако" - трехопорное, разработанное на базе шасси истребителя JAS 39 "Грипен". Все опоры - одноколесные. Основные опоры убираются в ниши по бокам каналов воздухозаборника, а передняя опора - в фюзеляж поворотом вперед. База шасси - 4,8 м, колея - 2,4 м.

Самолет оснащен одним ТРДДФ, установленным в хвостовой части фюзеляжа. Имеется ВСУ. Воздухозаборники - боковые нерегулируемые, гармонично вписанные в корневые крыльевые наплывы. Конфигурация воздухозаборников обеспечивает минимизацию ЭПР.

В настоящее время окончательный выбор конкретного типа двигателя еще не сделан. Однако наибольшие шансы имеет, безусловно, ТРДДФ EADS (Евроджет) EJ200 с тягой 6125 кгс на режиме "максимал" и 9165 кгс - на полном форсаже. Рассматривалась и возможность разработки специально для учебно-тренировочного варианта "Мако" модификации этого двигателя, имеющего уменьшенную до 7650 кгс форсажную тягу или вовсе лишенного форсажной камеры.

Другими вариантами двигателя для "Мако" являются ТРДДФ Дженерал Электрик F404-GE-402 или F414, а также SNECMA M88-2 или М88-3. В дальнейшем самолет может получить систему управления вектором тяги (при ее разработке предполагается реализовать научно-технический задел, достигнутый в ходе германо-американской программы экспериментального самолета Х-31).

Боевые варианты самолета предполагается оснастить топливоприемником системы дозаправки в воздухе (возможна организация системы дозаправки как по схеме с телескопической штангой, принятой на американских самолетах, так и по российско-европейской схеме типа "шланг-конус"). "Мако может нести три подвесных топливных бака по 1250 л или два ПТБ по 1500 л.

Самолет планируется оснастить цифровой перепрограммируемой четырехканальной электродистанционной системой управления. "Мако" должен иметь "борт", включающий систему воздушных данных, навигационную инерциально-спутниковую систему с цифровой картографической базой данных, многофункциональную БРЛС, радиовысотомер, оборонительный комплекс РЭБ, интегрированный с системой радиоопознавания, а также системы обмена информацией, планирования и контроля выполнения полетного задания и объективного контроля. При создании БРЭО широко используется научно-технический задел, полученный в ходе реализации других программ (в частности - программы "Кэптор", предусматривающей создание модернизированной БРЛС для истребителя Еврофайтер EF2000 "Тайфун".

В процессе формирования облика машины рассматривалась возможность установки различных типов бортовых радиолокационных станций, в частности - многофункциональной импульсно-доплеровской БРЛС типа Дженерал Электрик AN/APG-67, разработанной в 1980-х годах для истребителя Нортроп F-20 "Тайгер Шарк", а также станций FIAR "Грифо", TOMCOH-CSF RD-400 или ВАЕ Системе "Блю Хоук", обладающих близкими характеристиками. Однако в дальнейшем был сделан выбор в пользу более совершенной бортовой радиолокационной станции типа AMSAR (Airborne Multirole Solid-state Active-array Radar), имеющей твердотельную фазированную антенную решетку активного типа (АФАР). Станция создается на базе перспективной БРЛС с АФАР для новой модификации самолета "Тайфун".

Бортовой комплекс РЭБ обеспечивает летчика информацией об облучении самолета радиолокационными или лазерными средствами и о подлете ракет противника (как класса "воздух-воздух", так и класса "воздух-поверхность"), а также управление ресурсами средств РЭБ. Комплекс включает систему пассивной радиоэлектронной разведки, датчики фиксации подлета ракет противника, средства постановки активных радиоэлектроных помех, пассивные отстреливаемые ложные цели, буксируемую ложную цель EADS "Скай Баззер" (обеспечивающую защиту от ракет класса "воздух-воздух" и "воздух-поверхность"), а также компьютер, обеспечивающий централизованное управление комплексом. В настоящее время система "Скай Баззер" уже проходит летные испытания на самолетах типа F-4 "Фантом"Н и "Торнадо".

Информационно-управляющее поле кабины летчика выполнено с использованием трех (на двухместном варианте - шести) жидкокристаллических цветных многофункциональных индикаторов форматом 6x6 дюймов (подобные индикаторы должны быть установлены и на модернизированном EF2000), а также широкоугольного ИЛС.

Как и на самолете "Тайфун", в кабине "Мако" установлена центральная ручка управления. На самолете предполагается применить центральный компьютер, а также кабинные дисплеи и другие приборы управления английской фирмы Компьютинг Дивайсес, гидравлическую систему Пресижн Гидравлике АРРН, а также цифровую систему управления полетом фирмы ВАЕ Системе, процессоры фирмы BGT/Diehl (Германия), систему кондиционирования воздуха, навигационное и внешнее светотехническое оборудование фирмы Хонеуэлл (США), привода управления фирмы FHL (Великобритания), шасси фирмы Мессе Доути (Франция), коробку приводов Испано Сюиза, ВСУ Микротурбо и другое "интернациональное" оборудование.

Самолет снабжен бортовым генератором кислорода (OBOGS). Система глубокого диагностирования обеспечивает возможность эксплуатации по состоянию.

Боевые и учебно-боевые варианты самолета "Мако" планируется оснастить встроенной пушкой Маузер ВК 27 (27 мм). Имеется семь узлов внешней подвески. Вооружение класса "воздух-воздух" может включать УР средней дальности AGM-120 SRAAM (до четырех единиц), ракеты увеличенной дальности MRAAM (до четырех УР) или комбинацию из шести ракет обоих типов.

Для ведения ближнего маневренного воздушного боя самолет может нести ракеты с ТГС AIM-9L "Сайдуиндер", AIM-9X или IRST-T (до шести единиц).

Ударное вооружение самолета - до 12 авиабомб калибром 225 кг (на четырех подкрыльевых и центральном подфюзеляжном узлах подвески), две авиабомбы калибром 900 кг, до пяти УР класса "воздух-поверхность" типа AGM-65 "Мейврик", две противокорабельные ракеты, до четырех блоков НАР. На выставке в Дубае демонстрировалась и компьютерная модель "Мако" с более "солидным" вооружением - двумя крылатыми ракетами класса KEPD-350.

Самолет может комплектоваться тремя ПТБ малого объема или двумя подвесными топливными баками по 1500 л на внутренних подкрыльевых узлах подвески, или тремя ПТБ меньшей емкости. УР или КАБ класса "воздух-поверхность" могут включать до 10 единиц вооружения.

На внешней подвеске должно быть размещено управляемое оружие класса "воздух-воздух", а также управляемое и неуправляемое оружие класса "воздух-поверхность".

Параллельно с разработкой самолета предполагается создание тренажерного комплекса, а также средств компьютерного обучения.

Ожидается, что пик маркетинговой компании самолета "Мако" придется на 2005-2015 гг. Одно время в качестве первого потенциального покупателя самолета "Мако" рассматривалась ЮАР, которой требовалось несколько десятков истребителей ALF (Advanced Light Fighter - перспективный легкий истребитель) для замены самолетов Дассо "Мираж" F.1 и ранних модификаций "Читы" с началом поставок в 2003 году. Однако в конце 1990-х годов Южная Африка выбрала в качестве ALF шведский "Грипен", заказав 28 самолетов этого типа.

Сегодня концерн EADS рассчитывает выйти с самолетом "Мако" на Ближне- и Средневосточные авиационные рынки. В частности, "Мако" уже предлагается концерном в качестве перспективного легкого ударного истребителя и УТС углубленной подготовки для ВВС Объединенных Арабских Эмиратов (переговоры о закупке "Мако" предполагалось начать в ходе работы выставки "Дубай-2001", однако они были отложены из-за внешнеполитической обстановки в регионе).

Всего же, по оценкам экспертов, мировой рынок самолетов класса "Мако" до 2020 года определен в 800 единиц (80% из которых - двухместные и 20% - одноместные. Общая стоимость программы оценивается в 1,3 млрд.долл., а стоимость одного серийного самолета - в 15 млн.долл. После 2005 года, когда должна закончиться объединенная "общенатовская" программа обучения в США летчиков-истребителей западноевропейских стран, заинтересованность в "Мако" могут проявить и ВВС Германии, а также другие европейские государства.

Предполагается, что учебные и учебно-боевые варианты "Мако" займут как бы промежуточное положение между учебными машинами "Хоук" и "Алфа Джет" и многофункциональными истребителями F-16C Block 60 и JSF.

Демонстрация на выставке в Дубае нового натурного макета самолета "Мако" стало и своеобразным ответом EADS на выкатку в октябре 2001 г. нового южнокорейского сверхзвукового учебно-боевого и легкого боевого самолета А-50/Т-50 "Голден Игл", являющего ближайшим аналогом и основным потенциальным конкурентом самолета "Мако". Эта машина, оснащенная одним ТРДДФ Дженерал Электрик F404-GE-402 (1x8000 кгс), имеет максимальную взлетную массу 12000 кг. Она способна выполнять полет с максимальной скоростью, соответствующей М=1,4, и маневрировать с восьмикратными перегрузками. В создании "Голден Игла" непосредственное участие принимала американская фирма Локхид Мартин, что и определило облик этого самолета, весьма напоминающий F-16.

Хотя "Мако" по срокам создания несколько отстает от своего дальневосточного соперника, европейские авиастроители полны оптимизма. Они считают, что их самолет, относящийся к новому, пятому, поколению, в конечном итоге окажется более предпочтительным для потенциальных заказчиков, чем "Голден Игл", являющийся как бы "редуцированным F-16".







 ЛТХ:
Модификация   Mako
Размах крыла, м   8.25
Длина самолета,м   13.75
Высота самолета,м   4.50
Площадь крыла,м2   25.00
Масса, кг
  пустого самолета   5800
  нормальная взлетная   8100
  максимальная взлетная   13000
Тип двигателя   1 ТРДД Eurojet EJ200
Тяга, кН   1 х 90
Максимальная скорость, км/ч   1600 (М=1.5)
Перегоночная дальность, км   3700
Боевой радиус действия, км   180-445
Продолжительность полета, ч.мин   3.10
Практический потолок, м   15250
Макс. эксплуатационная перегрузка   9
Экипаж, чел   1-2
Вооружение:   Боевая нагрузка - 4500 ru на 7 узлах подвески:
 4 УР воздух-воздух AIM-9 Sidewinder, IRIS-T или ASRAAM
 4 УР воздух-воздух AMRAAM, FMRAAM или Mica
 5 УР воздух-земля AGM-65 Maverick,
 2 ракеты типа Taurus,  2 ПКР,
 Бомбы с лазерным наведением: 4 GBU-16 или GNU-24
 Обычные бомбы: 12 Mk.82 или 8 Mk.83
 4 ПУ 70-мм НУР
 1 контейнер с разведывательным оборудованием


 Доп. информация :


  Фотографии:

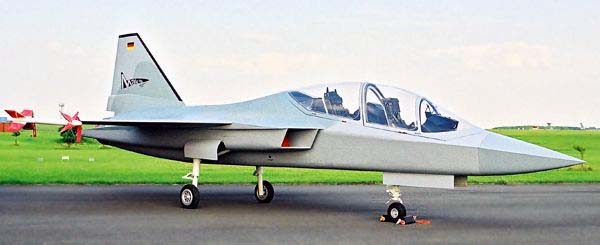

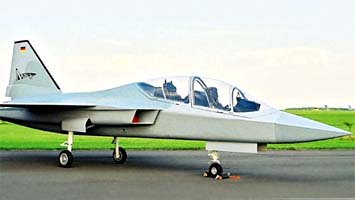

 Mako

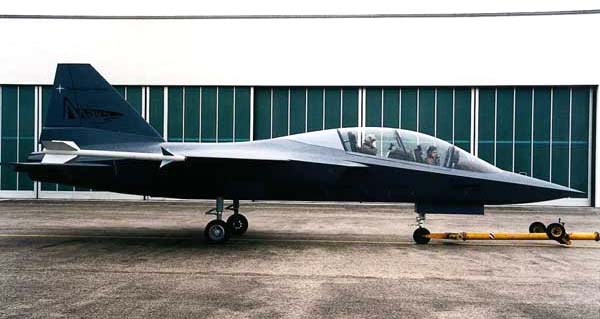

 Mako

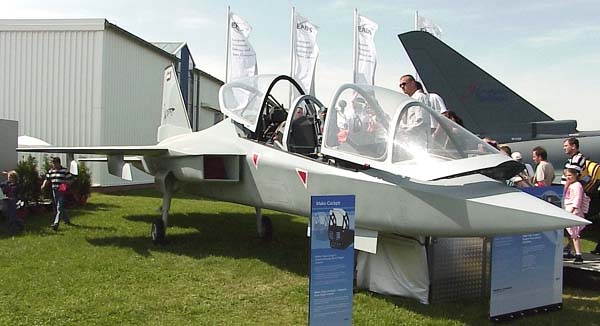

 Mako на авиашоу в Дубае

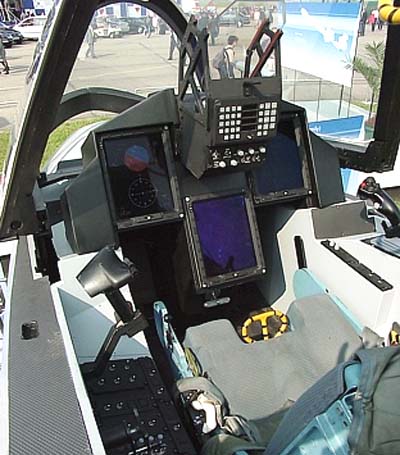

 Кабина пилота

    Схемы:

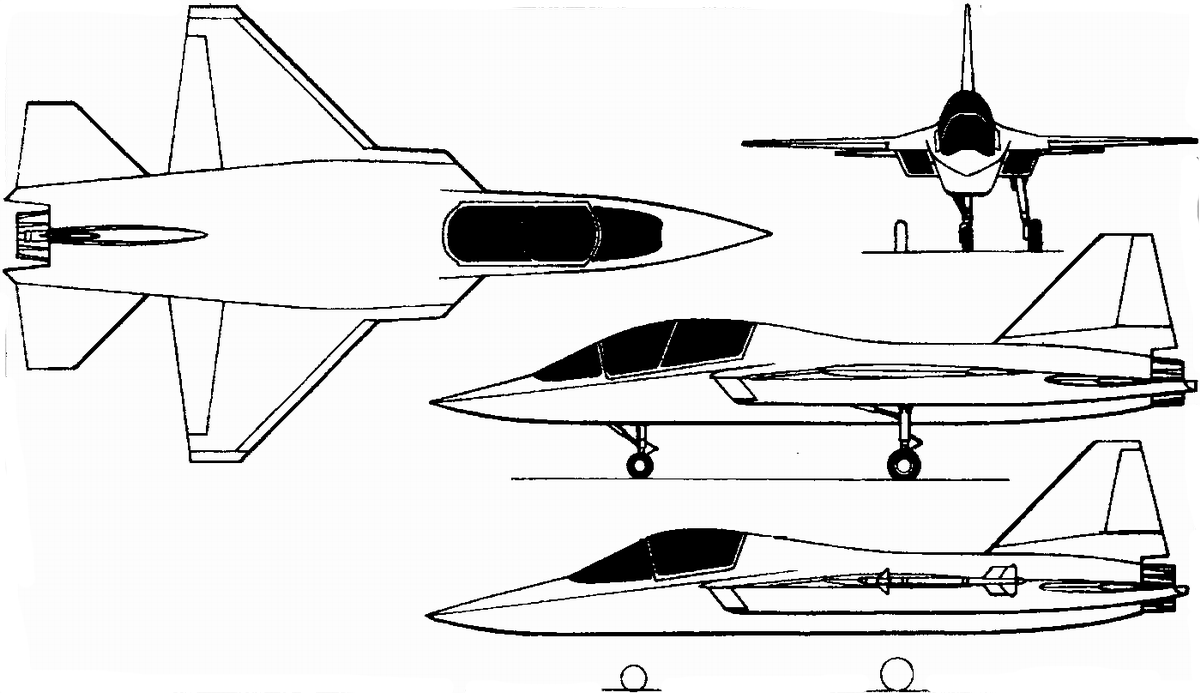

 Mako







Список источников:

Авиамастер. Владимир Ильин. "Мако" - легкий многоцелевой истребитель
Airforce Technology. Mako - Advanced Trainer and Light Attack Aircraft
EADS. MAKO
