Уголок неба ¦ Микоян, Гуревич МиГ-15бис (ИШ)

Традиционно конструкторы НАРС постоянно боролись за улучшение точностных характеристик при стрельбе по воздушным целям. При разработке реактивных снарядов крупных калибров это было вполне справедливо, а при серийно-залповой стрельбе НАРС малого калибра считалось не таким важным. Вместе с тем гарантированно уничтожить воздушную цель в одном залпе можно было при наличии на борту истребителя не менее 98 снарядов типа С-5 или С-5М. Вооружить МиГ таким боезапасом без ущерба для его летных характеристик в то время считалось нереальным Поэтому с 1956 г. акцент в проектировании НАРС семейства С-5 постепенно начал смещаться в сторону решения задач по поражению наземных целей. А для борьбы с воздушными противниками МиГи стали вооружать управляемыми ракетами.

Самолетом, специально созданным для реактивного вооружения, можно считать довольно удачную машину МиГ-15бис (ИШ). Ее инициативная разработка началась в 1958 г. в НИИ ЭРАТ ВВС творческой группой под руководством инженера М.С.Малкова. Истребитель МиГ-15бис стал штурмовиком благодаря ряду оригинальных новшеств. Одно из них - конструкция двух пилонов с тремя однозамковыми держателями, размещенными на пилонах тандемом. Благодаря этому реактивное вооружение машины увеличивалось втрое при сохранении прежнего лобового сопротивления.

Уникальные качества вооружению придавали отклоняемые вниз до 15 град. передние носки держателей. Это позволяло вести прицельную стрельбу по наземным целям с горизонтального полета на малой высоте. Таким образом, в стрельбе принимали участие все шесть блоков ОРО-57К с полным боезапасом в 48 снарядов. Для ведения огня по воздушным целям использовали только переднюю пару блоков. Вместо шести ОРО-57К можно было подвесить двенадцать турбореактивных снарядов ТРС-132 на спаренных ПУ или шесть бомб ФАБ-100. Помимо богатого набора вариантов ведения стрельбы, конструкторы решили и проблему прицеливания по наземным объектам. Штатный стрелковый прицел АСП-ЗНМ доработали дифференциальной цепью, где математическое приращение скорости вводилось автоматически, а математический аргумент высоты полета пилот вводил вручную по показанию высотомера. Прицелившись, летчик заранее нажимал боевую кнопку, а пуск НАРС происходил с задержкой, обусловленной результатом решения всего на одном резисторе и конденсаторе дифференциального уравнения с функцией времени.

Штурмовик МиГ-15бис (ИШ) был построен в трех экземплярах, которые успешно прошли испытания в ГК НИИ ВВС и 4-м ЦБП, но не пошел в серию из-за нелепой случайности, на долгие годы поставившей крест на идее отклоняемых вниз держателей. В ходе очередной стрельбы по наземным целям при отклонении блоков вниз на одном из пилонов перерезало неотбортованную электропроводку. В результате отказала не только система подъема, но и цепи управления стрельбой и аварийного сброса. При посадке из-за перегрузок в подвешенном на этот держатель блоке ОРО-57К сорвало стопор одного из снарядов. От вибрации он переместился по стволу вперед, едва не "чиркнув" головным взрывателем о бетонку ВПП. Для испытателей это оказалось достаточным аргументом, чтобы МиГ-15бис (ИШ) больше не поднялся в воздух.

ЛТХ:

Модификация	МиГ-15бис (ИШ)
Размах крыла, м	10,08
Длина самолета, м	10,11
Высота самолета, м	3,70
Площадь крыла, м2	20,60
Масса, кг
пустого самолета	3582
нормальная взлетная	4960
максимальная взлетная	6105
Топливо, л	1400
Тип двигателя	1 ТРД ВК-1
Максимальная тяга	1 х 2700
Максимальная скорость, км/ч:
-у земли	1076
-на высоте	1045
Практическая дальность, км
нормальная	1200
с ПТБ	1976
Максимальная скороподъемность, м/мин	3000
Практический потолок, м	15500
Макс. эксплуатационная перегрузка	8
Экипаж, чел	1
Вооружение:	одна 30-мм пушка Н-37Д боезапас 40 патронов) и две 23-мм пушки НР-23КМ (2х80 патронов) на двух подкрыльевых пилонах шесть блоков ОРО-57К или двенадцать турбореактивных снарядов ТРС-132 на спаренных ПУ или шесть бомб ФАБ-100

Доп. информация :

Фотографии:

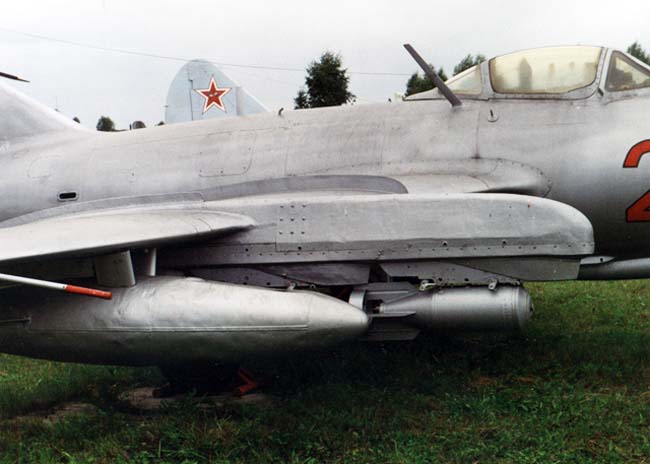

МиГ-15бис (ИШ)

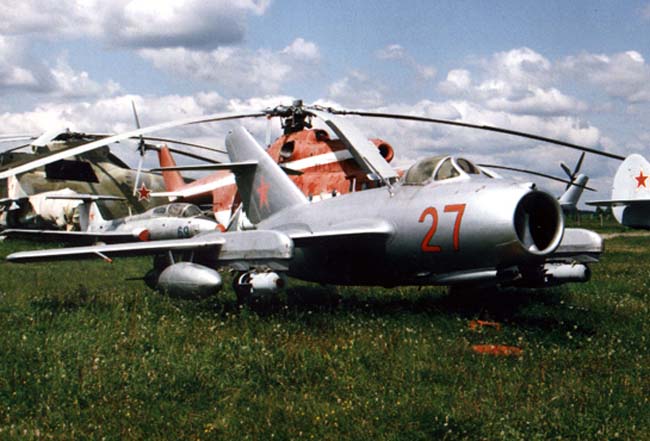

МиГ-15бис (ИШ)


	главная послевоенная авиация штурмовики

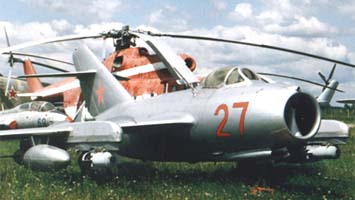

МиГ-15бис (ИШ)
