   Q-5B Fantan

Разработчик: Nanchang
Страна: Китай
Первый полет: 1982
Тип: Ударный самолет
  ЛТХ     Доп. информация



В начале 80-х годов специально по заказу Командования Авиации ВМС Китая была создана ударная противокорабельная модификация штурмовика Q-5. Самолет, оборудованный доплеровским радаром установленным в носовой части самолета и вооруженный двумя противокорабельными торпедами Yu-2 с дальностью до 5 км, поступил на вооружение Авиации ВМС Китая в 1984 году под обозначением Q-5B. Однако невысокие летных качества и небольшой боевой радиус действия привели к тому, что самолет состоял на вооружении очень непродолжительное время.











 ЛТХ:
Модификация   Q-5B
Размах крыла, м   9.68
Длина самолета,м   15.65
Высота самолета,м   4.333
Площадь крыла,м2   27.95
Масса, кг
  пустого самолета   6375
  нормальная взлетная   9468
  максимальная взлетная   11830
Топливо, кг
  внутренние топливо   2827
  ПТБ   1178 (2 х 760 л)
Тип двигателя   1 ТРДФ Liming (LM) Wopen-6
Тяга, кН
  нефорсированная   1 х 25.50
  форсированная   1 х 31.90
Максимальная скорость, км/ч
  на высоте 11000 м   1190
  у земли   1210
Практическая дальность, км   2000
Боевой радиус действия, км   400
Практический потолок, м   15850
Экипаж, чел   1
Вооружение:   две 23-мм пушки Type 23-2K с 100 патронами на пушку
  боевая нагрузка - торпеды Yu-2


 Доп. информация :


  Фотографии:

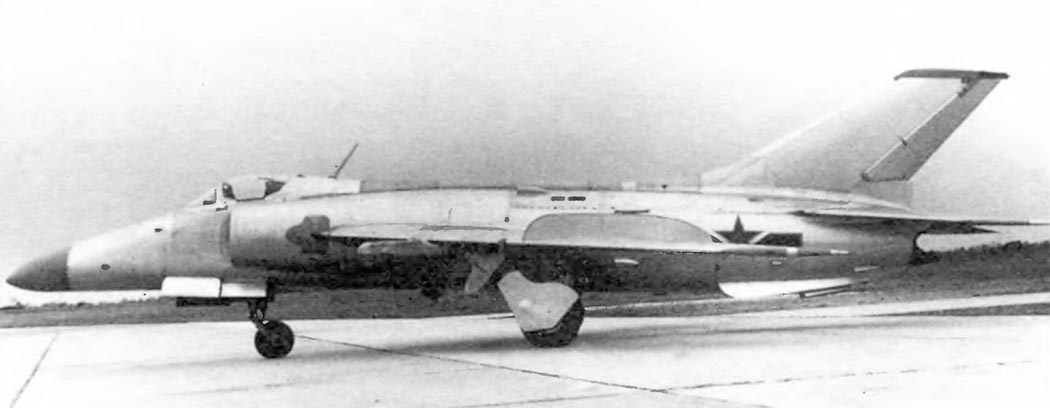

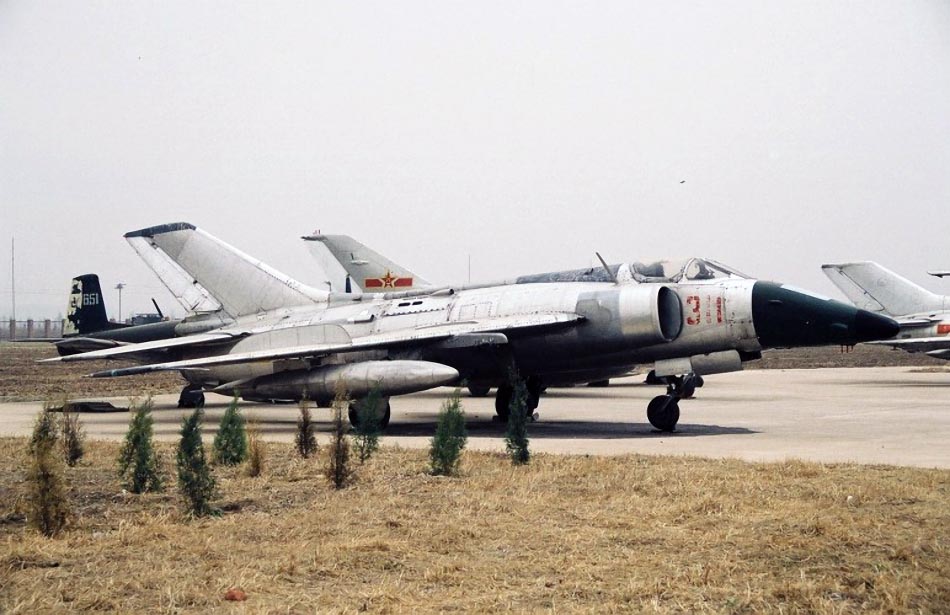

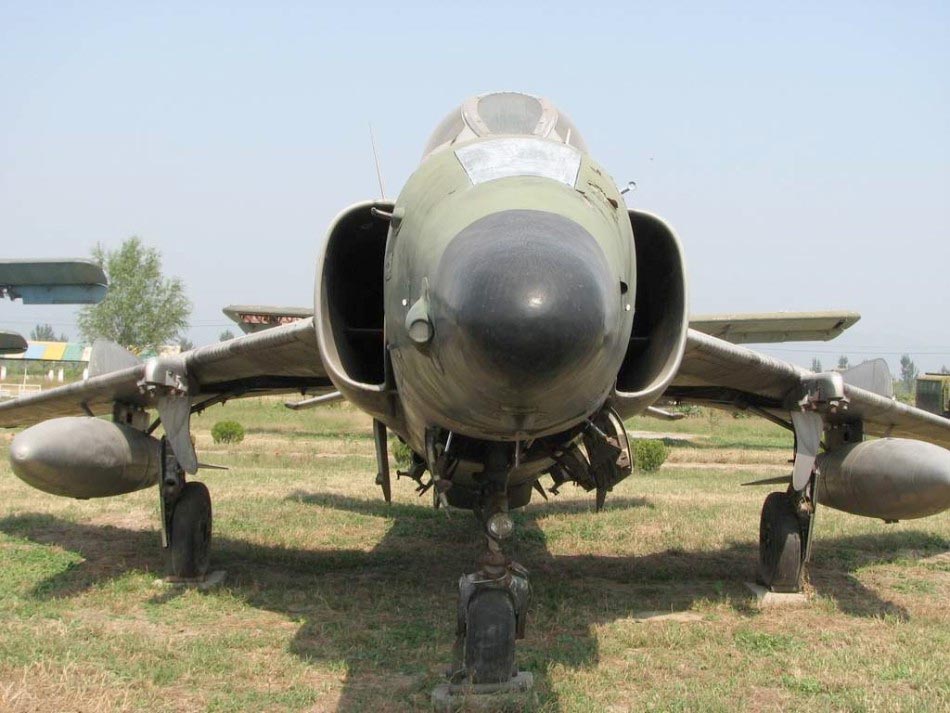

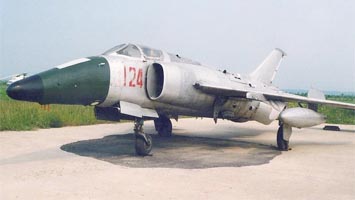

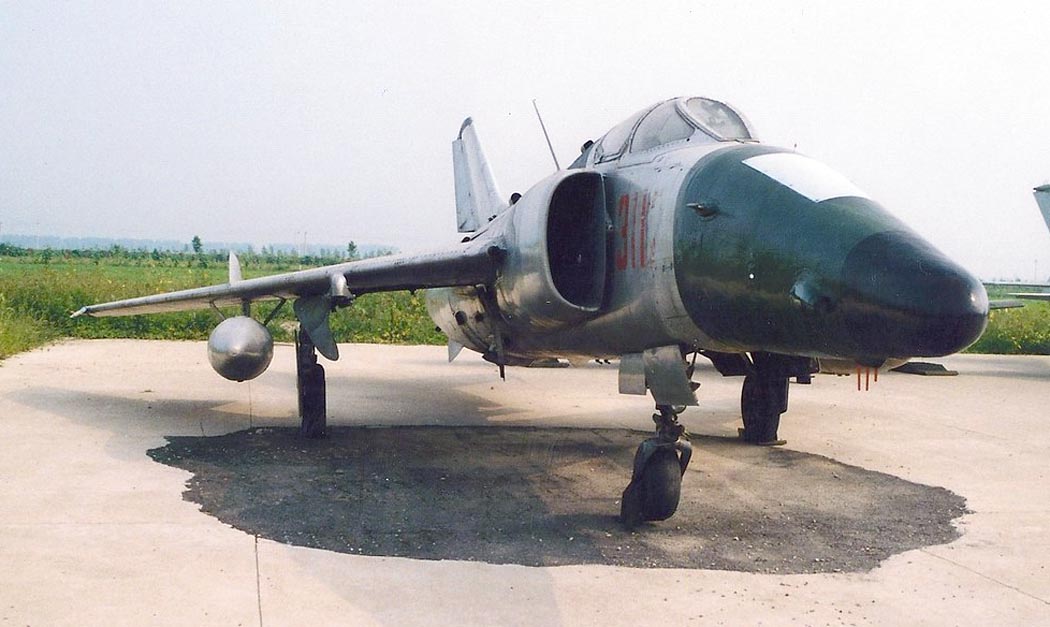

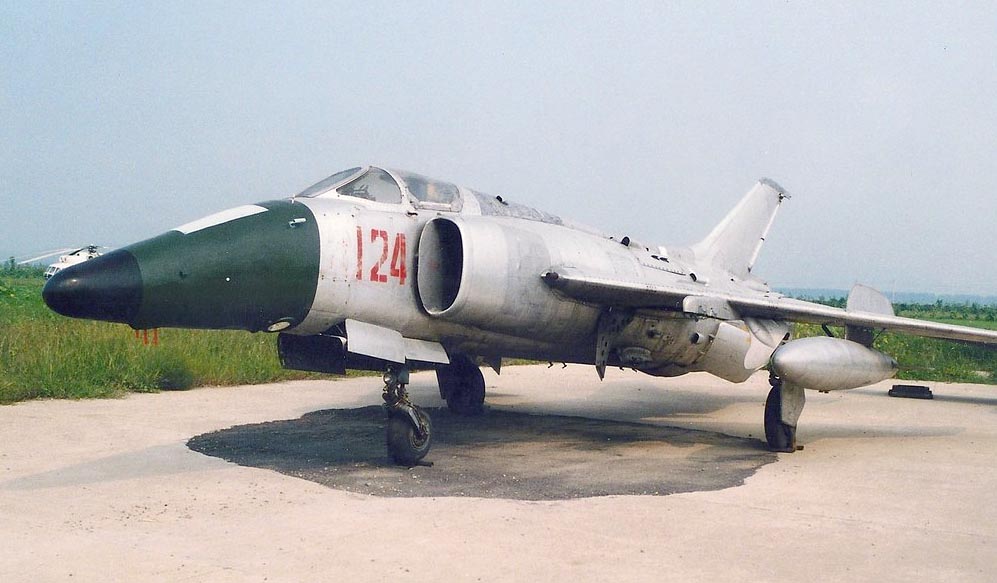

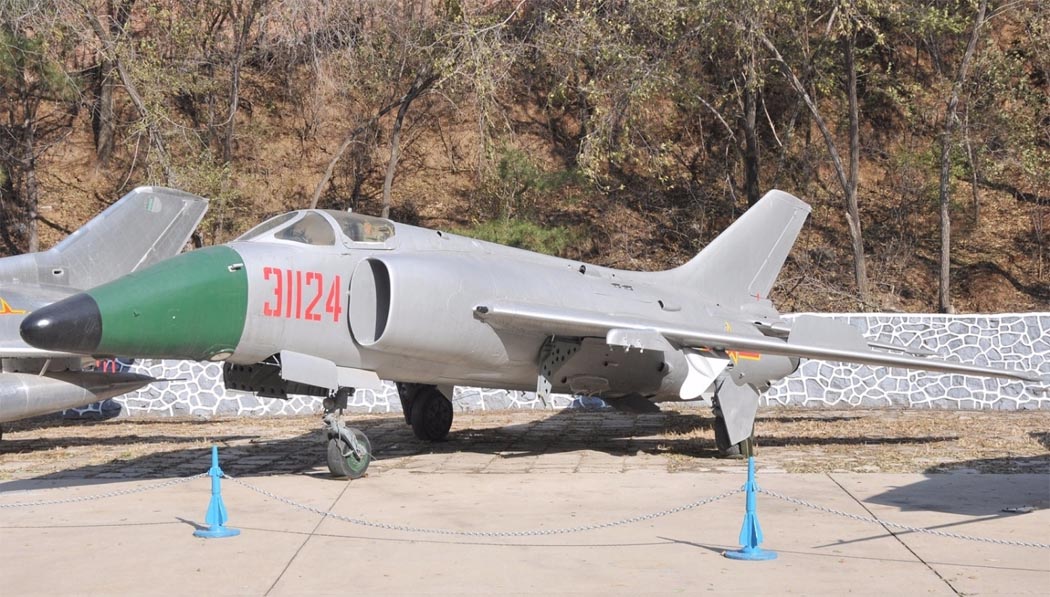

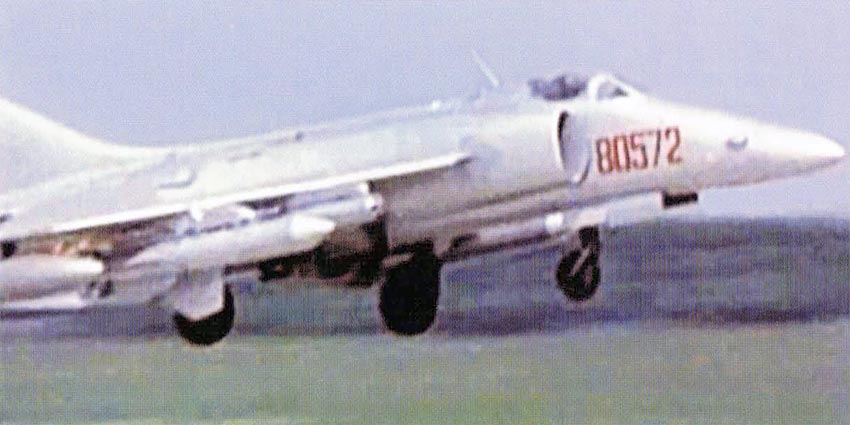

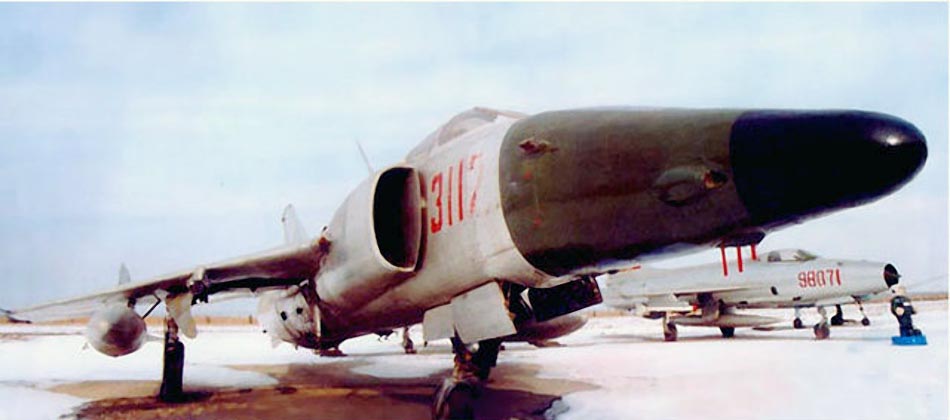

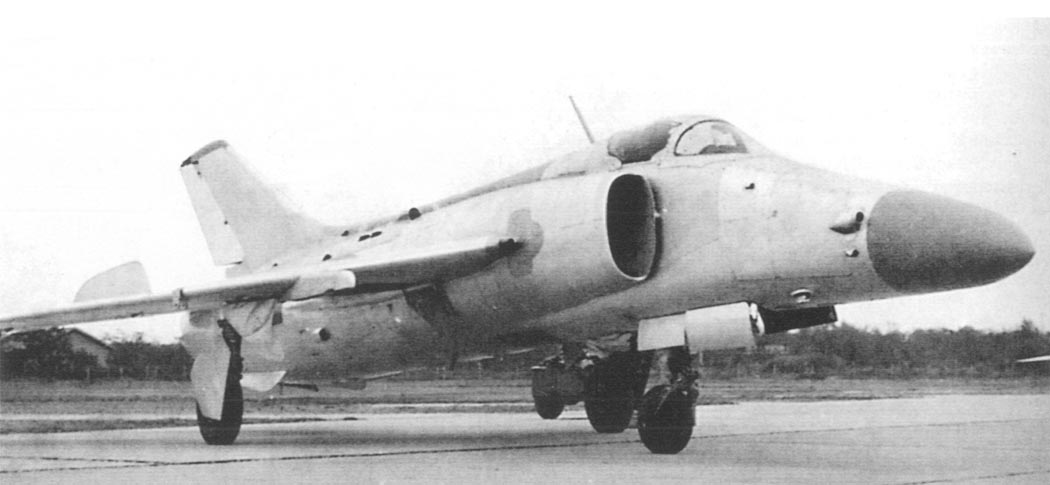

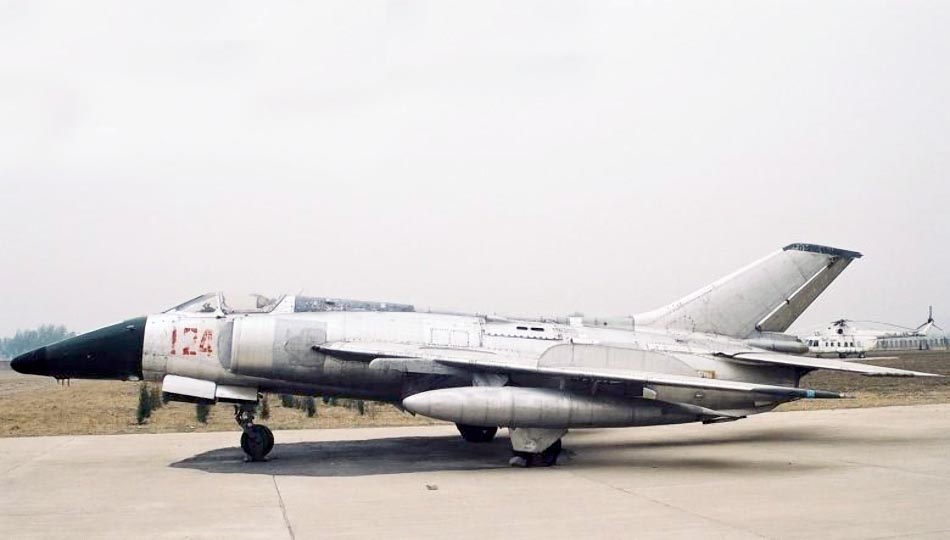

 Q-5B
 Q-5B
 Q-5B
 Q-5B (c) eLaReF
 Q-5B (c) eLaReF
 Q-5B
 Q-5B
 Q-5B
 Q-5B в Музее Аваиции
 Q-5B

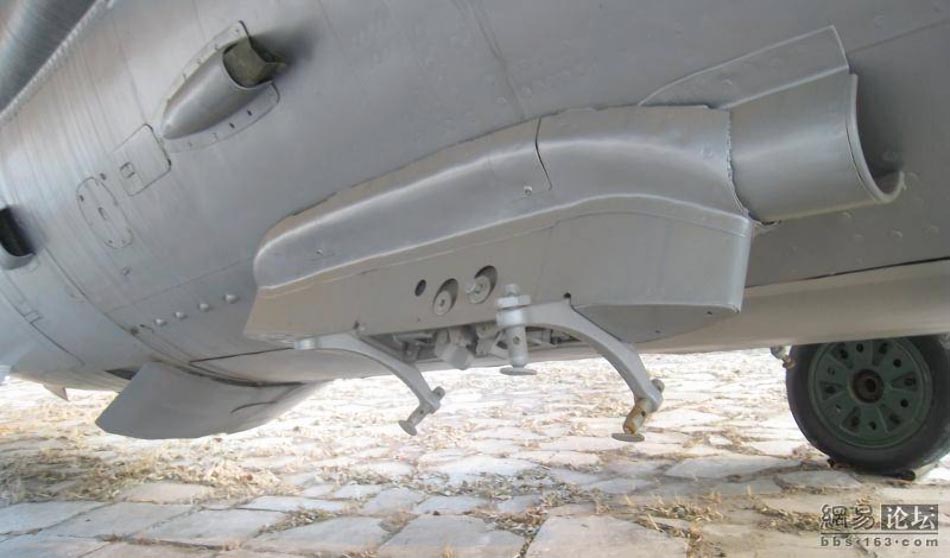

 Узел подвески вооружения на Q-5B

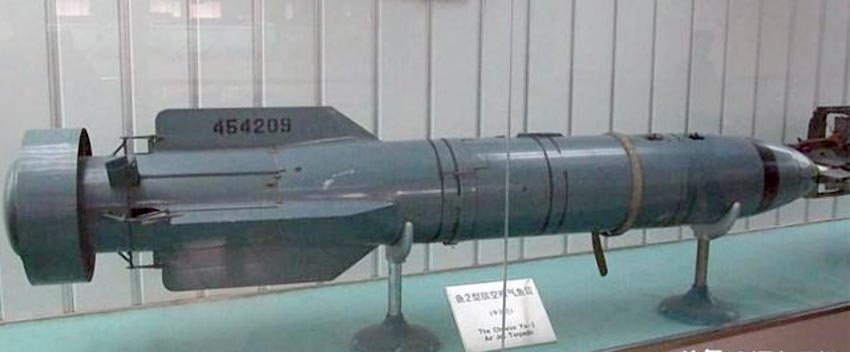

 Основное вооружение Q-5B -  ПКР Yu-2

  Схемы:

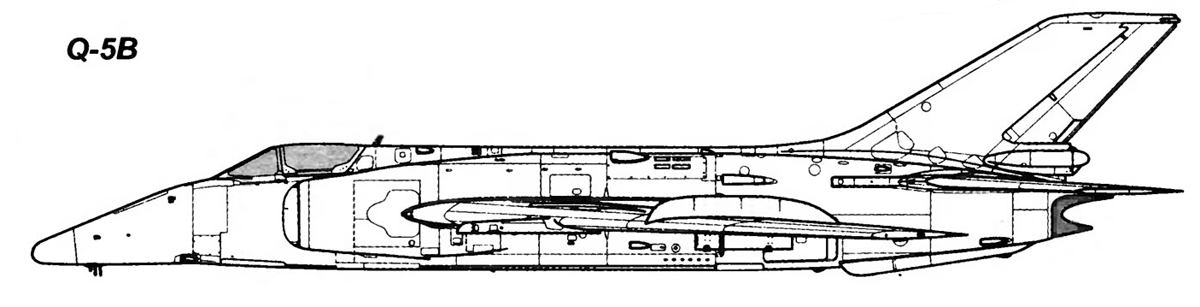

 Q-5B

 Варианты окраски:

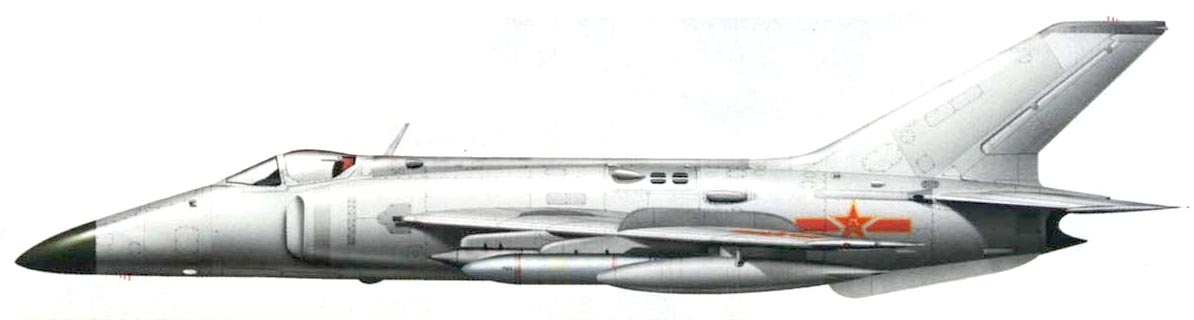

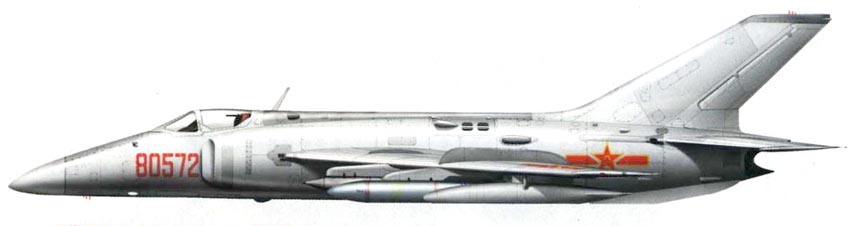

 Q-5B
 Q-5B







Список источников:

АвиаКоллекция 2010-08. А. Демин, Ю. Кузьмин, А. Юргенсон. Штурмовик Q-5(A-5)
Air Force World.com. PLA
Chinese Defence Today. An unofficial web site of Chinese defence affair
Hui Tong. Chinese Military Aviation.
Hikoki. Yefim Gordon, Dmitriy Kommisarov. Chiese Airraft. China's aviation industry since 1951
Fliger Revue Extra No.17. Andreas Rupprecht. Drachenfluger
