   Q-5III (A-5C) Fantan

Разработчик: Nanchang
Страна: Китай
Первый полет: 1982
Тип: Многоцелевой штурмовик
  ЛТХ     Доп. информация



К концу 70-х годов китайская фирма Hongdu (Nanchang) Aviation Industry Group предложила для ВВС Китая модернизированный вариант многоцелевого штурмовика  Q-5 (Qiangji-5 или Qiang-5). В конструкцию самолета было внесено 32 изменения. В частности на самолет установили катапультируемое кресло Martin-Baker Mk PKD10, новую авионику западного производства (систему предупреждения об радиолокационном облучении и  радиолокационную систему опознавания самолетов и кораблей), новые узлы подвески вооружения приспособленные для  западных видов авиационного оружия, в частности управляемых ракет типа "воздух-воздух" AIM-9 Sidewinder. Китайский вариант самолета получил обозначение Q-5III. Экспортные версии для ВВС Пакистана и Бангладеш обозначались A-5C. Первые 52 самолета из 60 заказанных поступили на вооружение 26 эскадрильи ВВС Пакистана в 1983 году.










 ЛТХ:
Модификация   Q-5C
Размах крыла, м   9.70
Длина самолета,м   16.25
Высота самолета,м   4.52
Площадь крыла,м2   27.95
Масса, кг
  пустого самолета   6494
  максимальная взлетная   12000
Топливо, кг
  внутренние топливо   2825
  ПТБ   1178 (2 х 760(400) л)
Тип двигателя   1 ТРДФ Liming (LM) Wopen-6A
Тяга, кН
  нефорсированная   1 х 29.40
  форсированная   1 х 39.70
Максимальная скорость, км/ч   1190
Крейсерская скорость, км/ч   740
Практическая дальность, км   2000
Боевой радиус действия, км   400
Максимальная скороподъемность, м/мин   6180
Практический потолок, м   15850
Экипаж, чел   1
Вооружение:   две 23-мм пушки Type 23-2K с 100 патронами на пушку
  боевая нагрузка - 2000 кг на 10 узлов подвески
  до 4 УР воздух-земля PL-2, PL-2B, PL-7, AIM-9 Sidewinder
  до 1000 кг различных бомб - Type 250-2 или 250-3, Mk 82 или Snakeye, Durandal, BL755 или баки с напалмом,
 или одна 5-20 кТ тактическая ядерная бомба
  до 4 ПУ НУР -57-2 (8х57-мм , 7х68 мм, Norinco 90-1 (7х90мм) или 130-1 (4х130-мм)
  ПТБ, контейнеры с аппаратурой РЭБ


 Доп. информация :

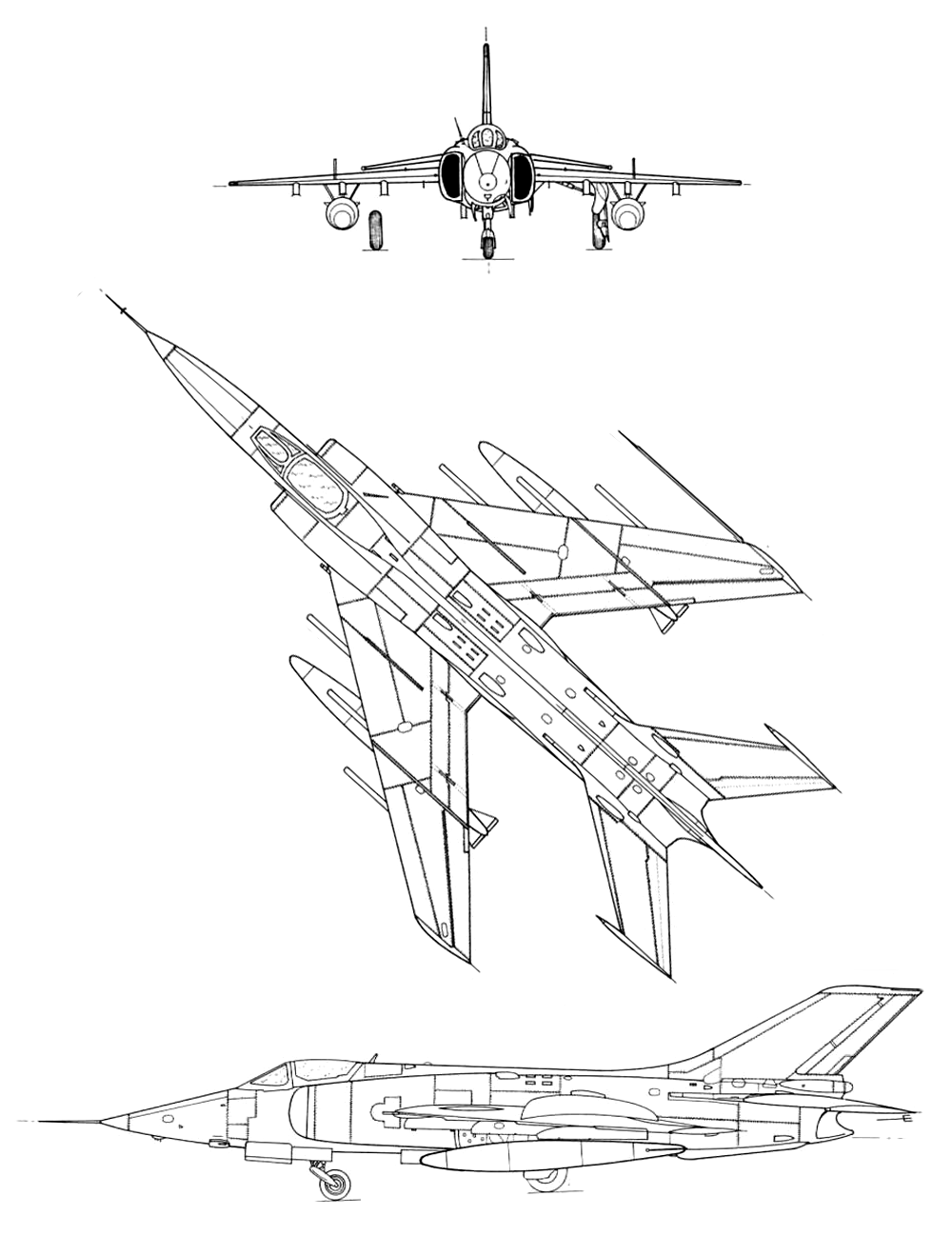

 Чертеж "Nanchang Q-5III"
  Фотографии:

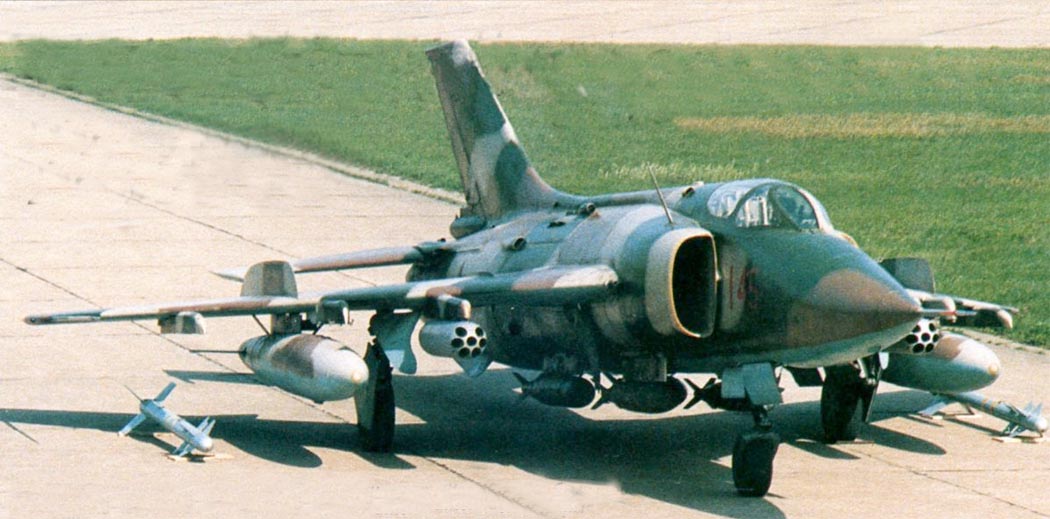

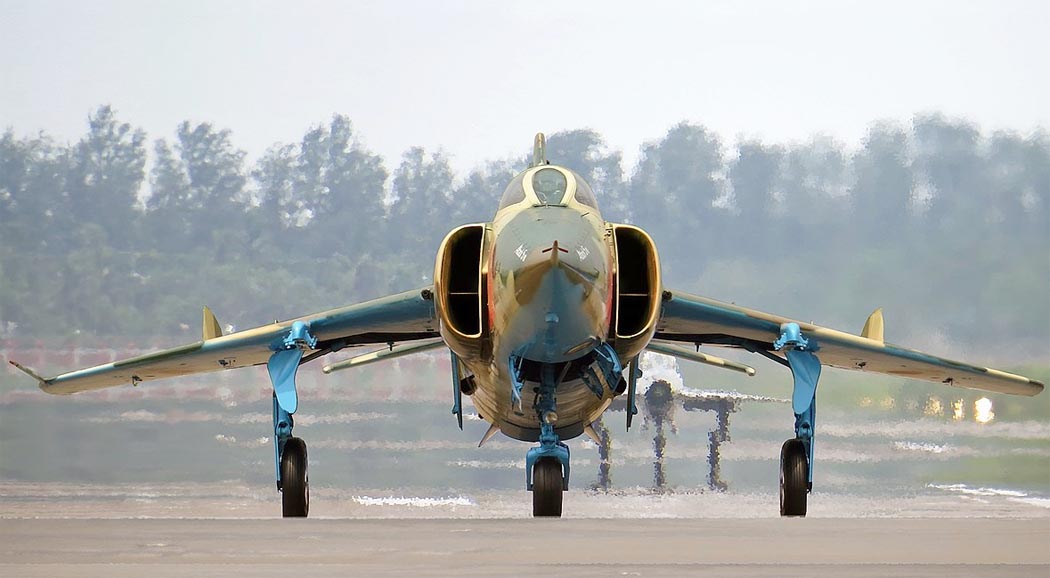

 Q-5III
 Q-5III

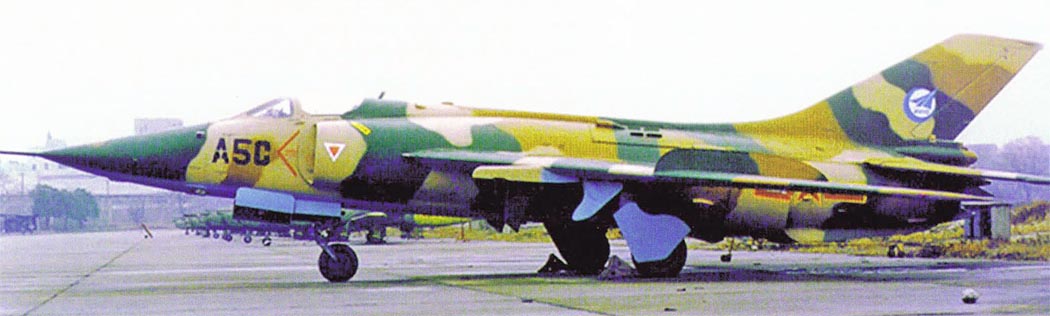

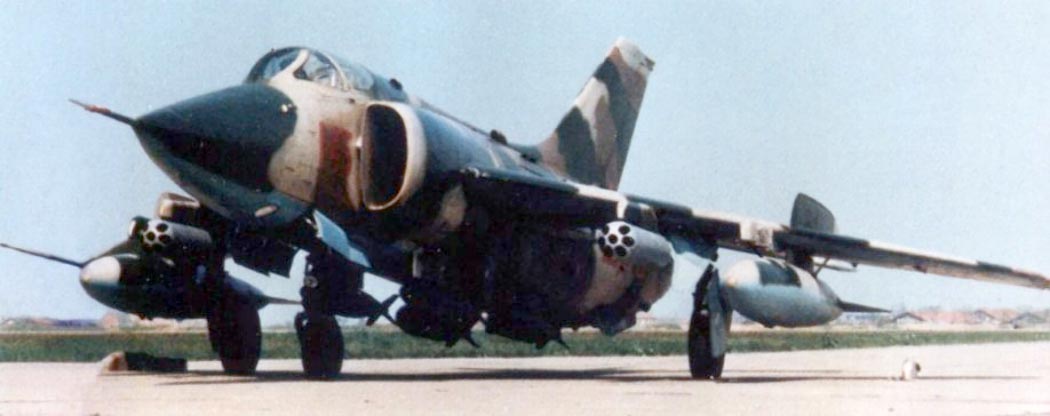

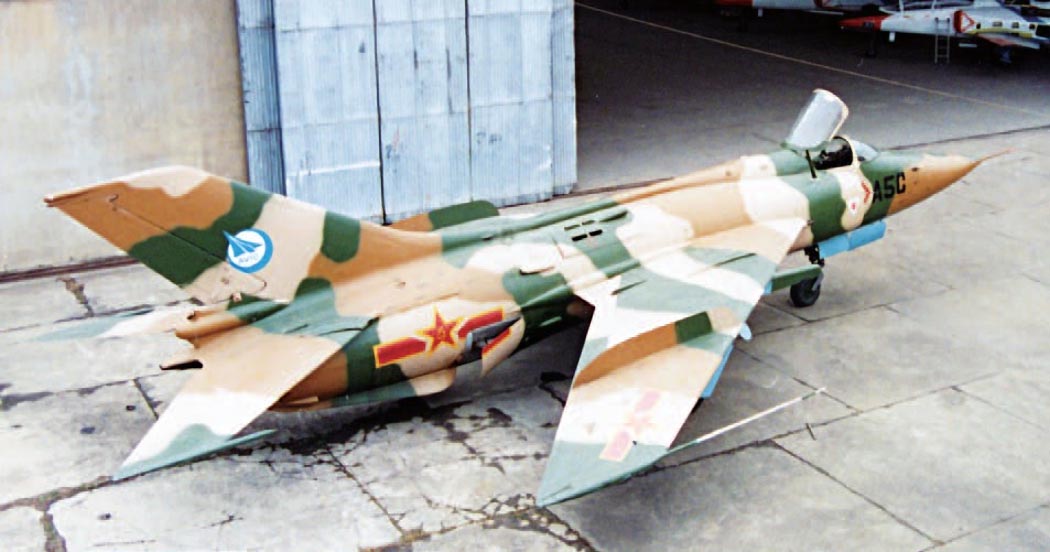

 Демонстратор A-5C
 Демонстратор A-5C
 Демонстратор A-5C

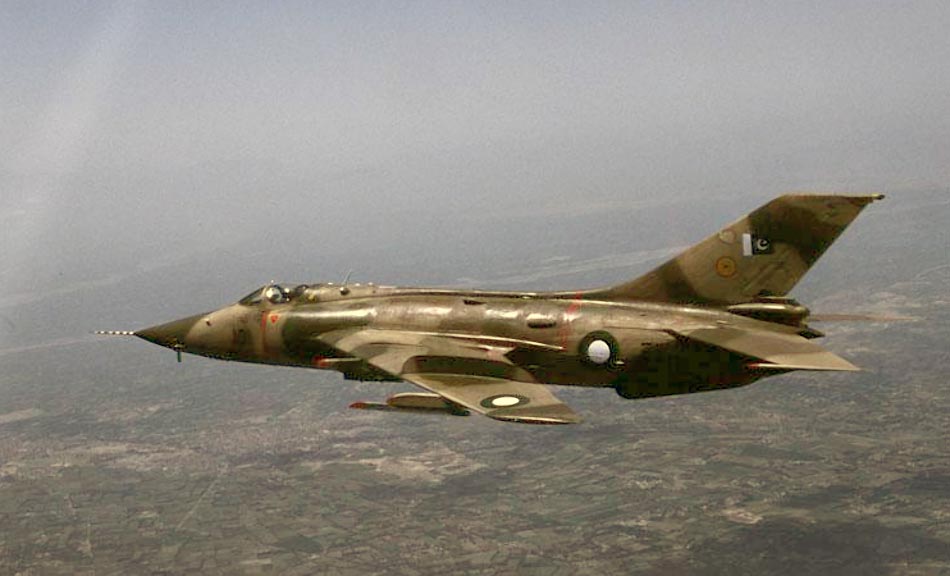

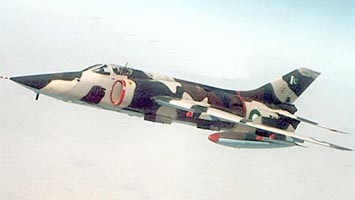

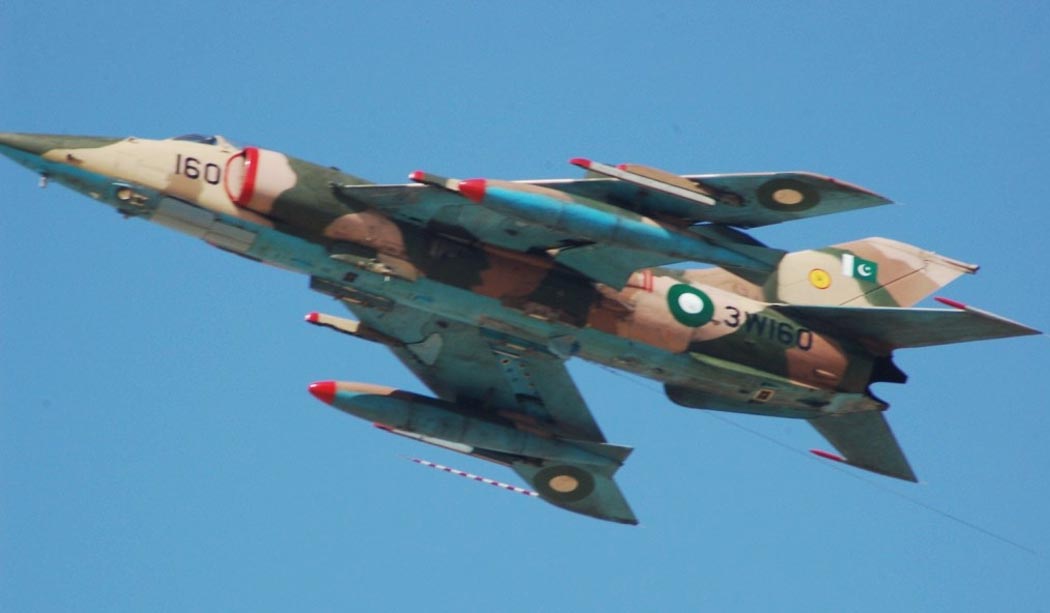

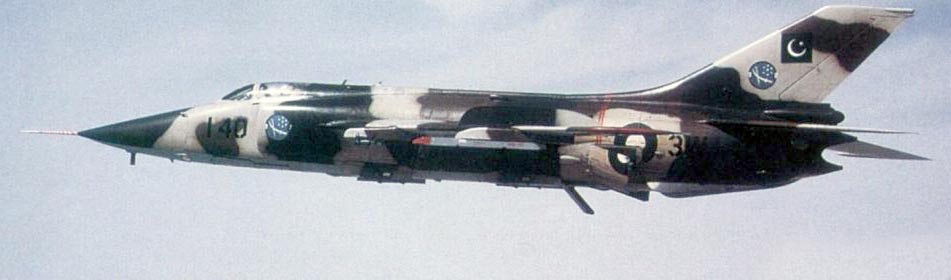

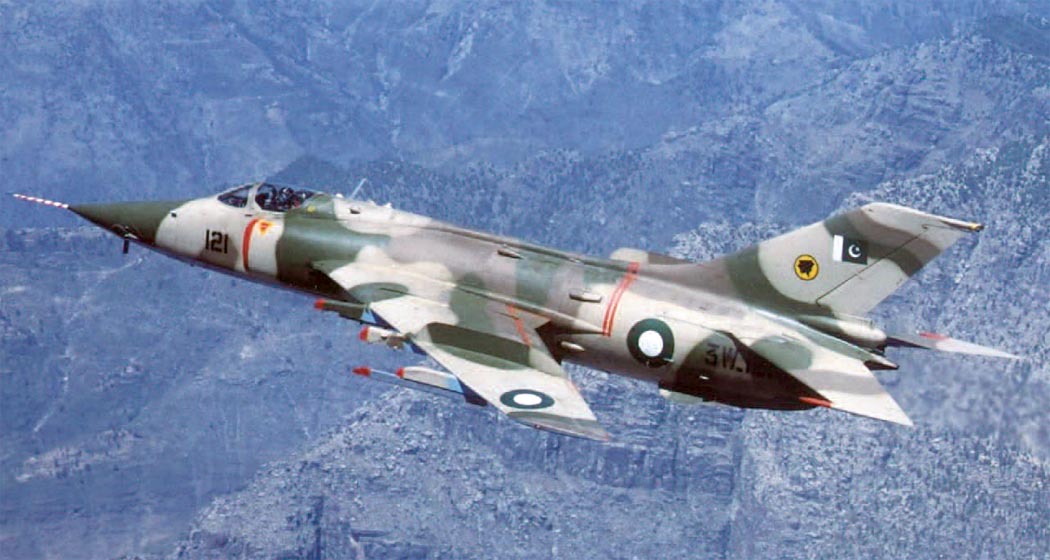

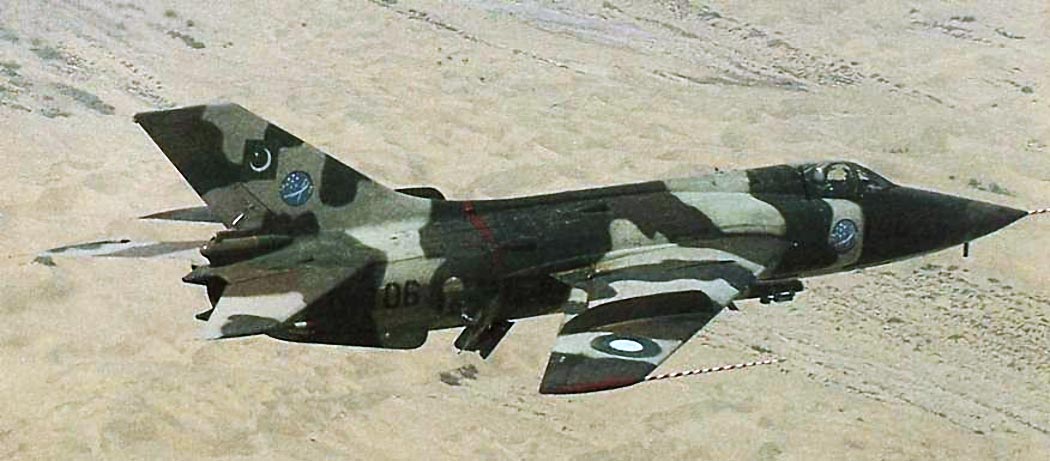

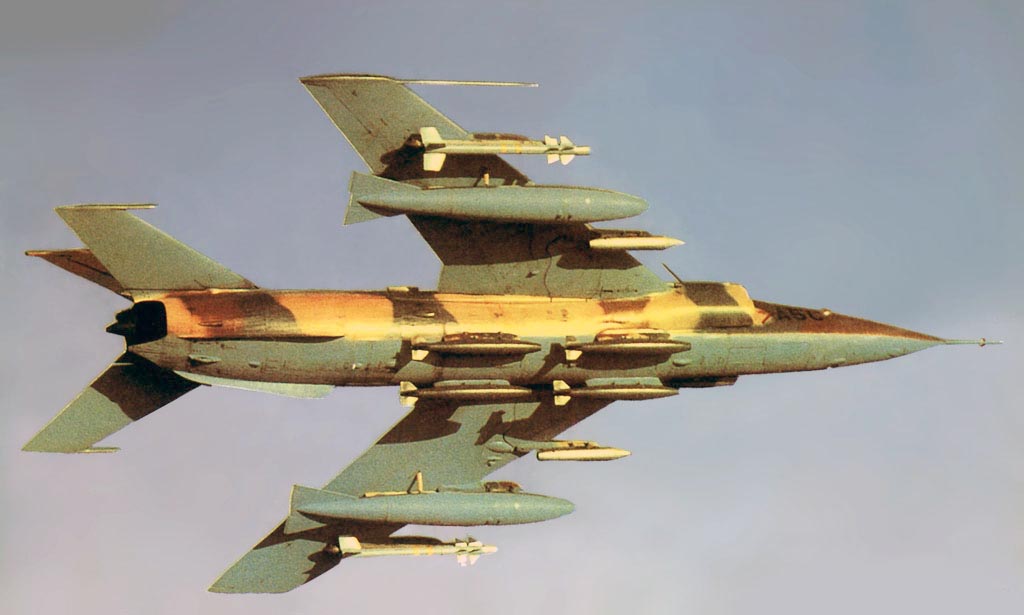

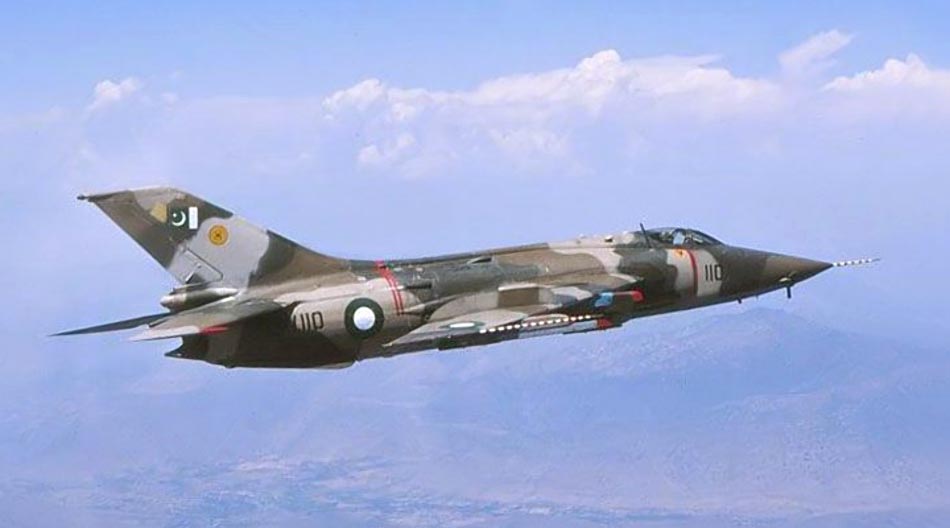

 A-5C ВВС Пакистана

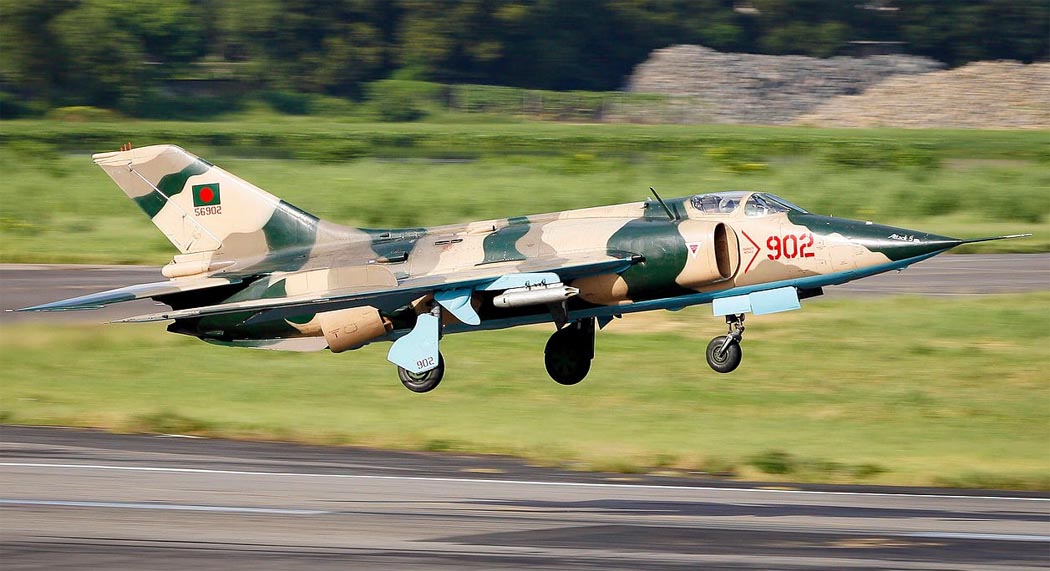

 A-5C ВВС Бангладеш
 A-5C ВВС Пакистана
 A-5C ВВС Пакистана
 A-5C ВВС Пакистана
 A-5C ВВС Бангладеш (c) Shadman Samee
 A-5C ВВС Пакистана (c) defence.pk

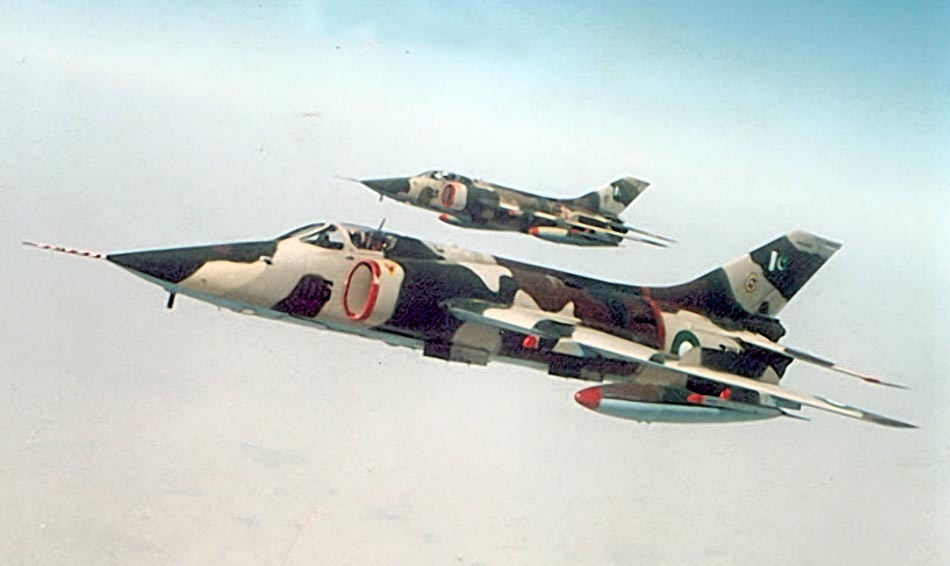

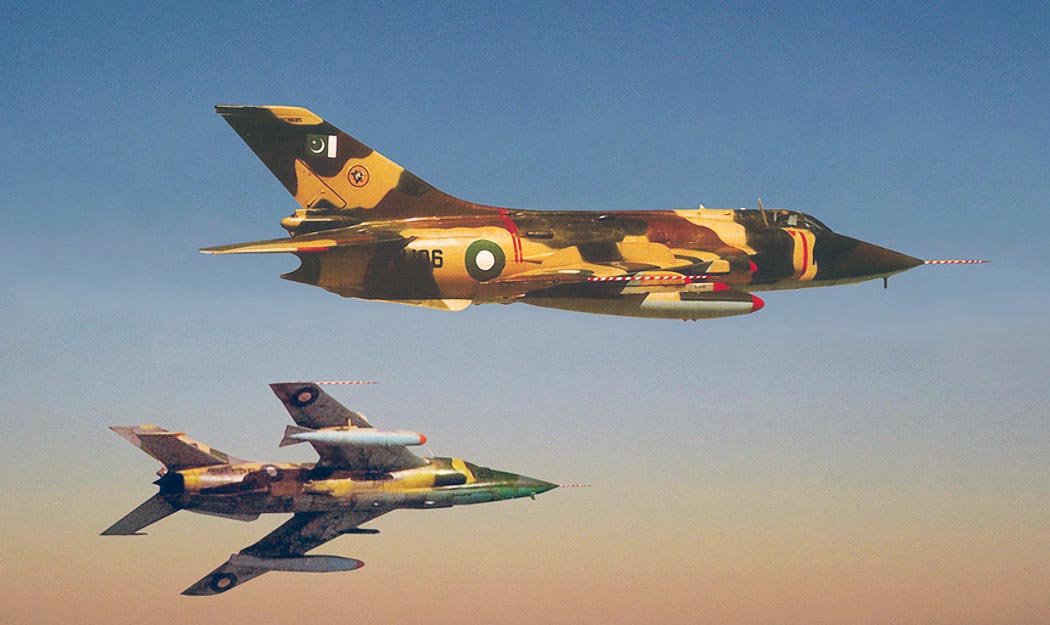

 Пара A-5C ВВС Пакистана

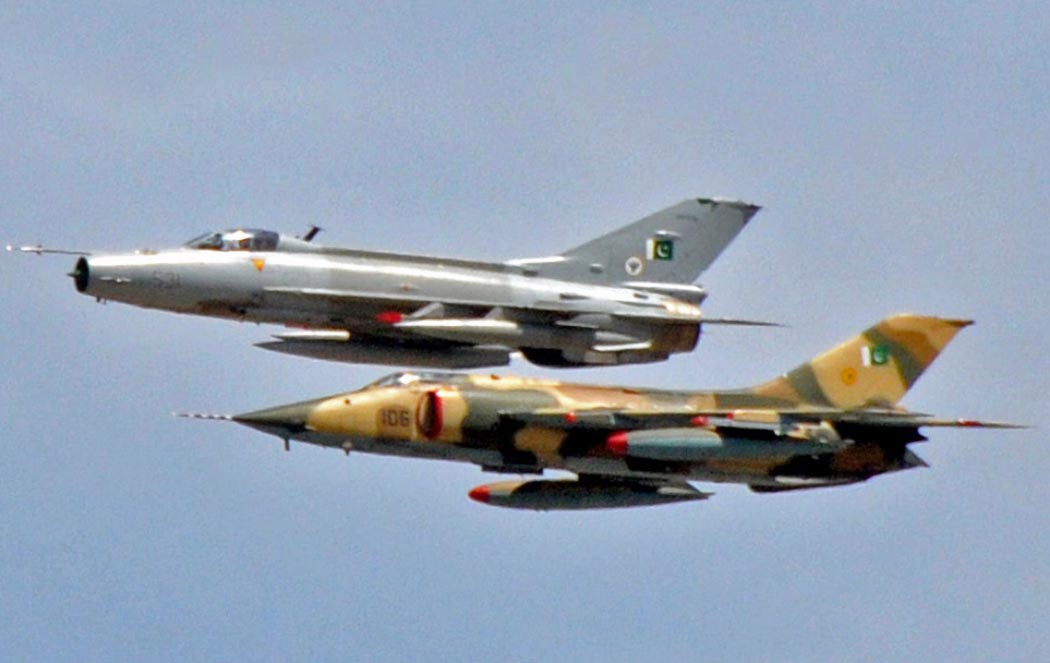

 A-5C и F-7 ВВС Пакистана
 Пара A-5C ВВС Пакистана
 A-5C ВВС Пакистана
 A-5C ВВС Пакистана

  Схемы:

 Q-5III

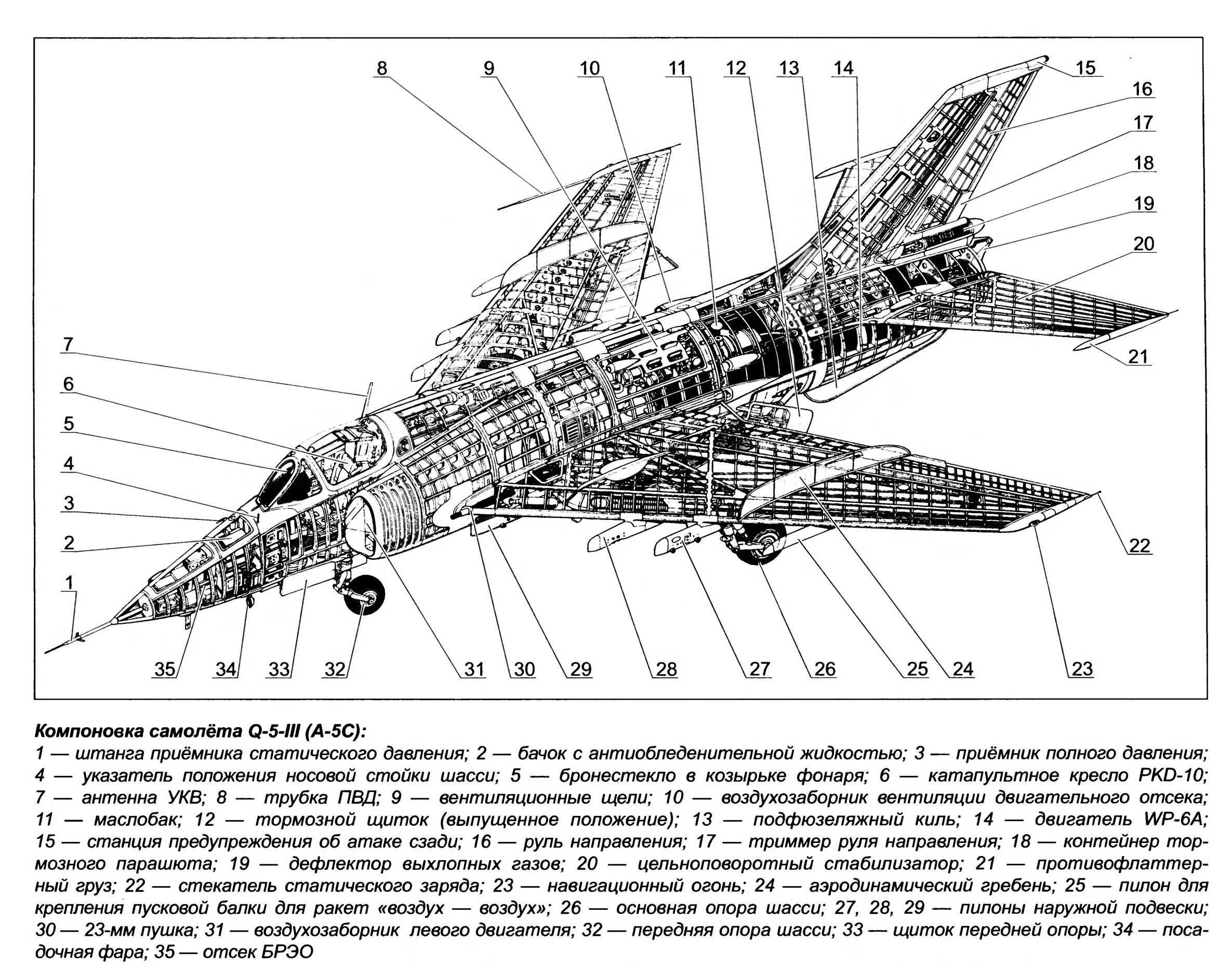

 Компоновочная схема

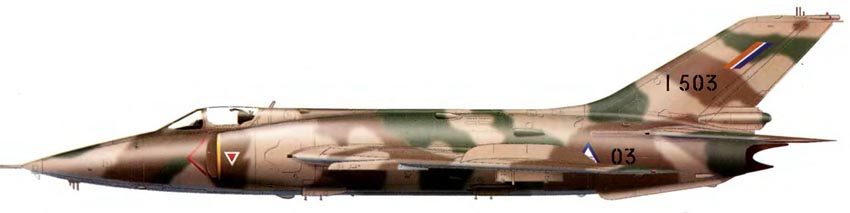

 Варианты окраски:

 Демонстратор A-5C (c) А. Юргенсон

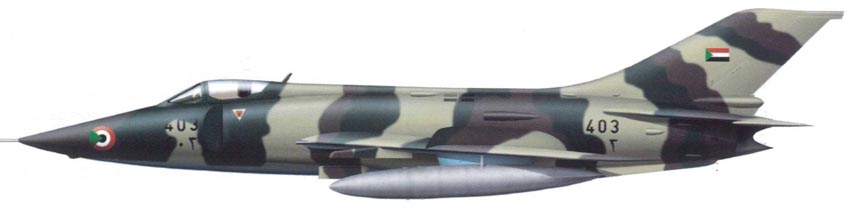

 A-5C ВВС Судана

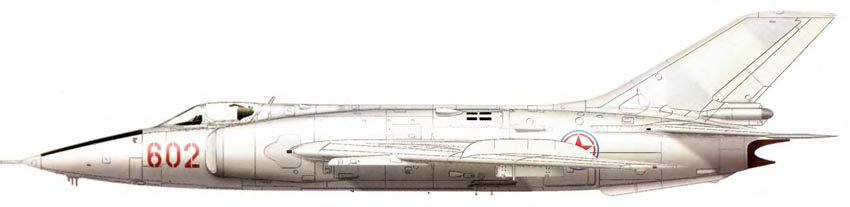

 A-5C ВВС КНДР (c) А. Юргенсон

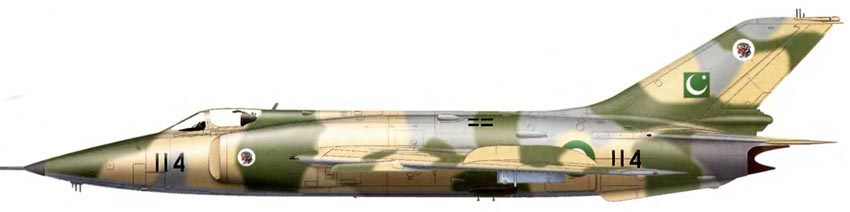

 A-5C ВВС Пакистана (c) А. Юргенсон
 A-5C ВВС Мьянмы(Бирмы) (c) А. Юргенсон







Список источников:

АвиаКоллекция 2010-08. А. Демин, Ю. Кузьмин, А. Юргенсон. Штурмовик Q-5(A-5)
Air Force World.com. PLA
Chinese Defence Today. An unofficial web site of Chinese defence affair
Hui Tong. Chinese Military Aviation.
Hikoki. Yefim Gordon, Dmitriy Kommisarov. Chiese Airraft. China's aviation industry since 1951
Fliger Revue Extra No.17. Andreas Rupprecht. Drachenfluger
