   Q-5D (Q-5IV) Fantan

Разработчик: Nanchang
Страна: Китай
Первый полет: 1997
Тип: Многоцелевой штурмовик
  ЛТХ     Доп. информация



Не сумев получить надёжных поставщиков нового оборудования для модернизации стареющих штурмовиков Q-5 за рубежом, завод в Наньчане (Nanchang, HAIG)  в 1990-х гг. решил обновить машину своими силами, используя опыт, накопленный при создании Q-5M.

По сравнению с Q-5-III, на новой машине, названной Q-5IV, или Q-5D (强-5D), заменили около трети оборудования. На самолёте установили две БЦВМ, как на Q-5M, и новую систему предупреждения об облучении RW-30. Лазерный дальномер ALR-1 (с эффективной дальностью 20 - 10 000 м) и индикатор на лобовом стекле QHK-10 для этого варианта разработал институт № 613. В носовой части фюзеляжа перед отсеком передней опоры шасси появился обтекатель, в котором могли размещаться доплеров-ская РЛС или телевизионная камера.

Опытный образец Q-5D совершил первый полёт в 1997 году. Небольшое количество этих самолётов поступило на вооружение китайских ВВС для замены Q-5-I и Q-5-IA. В отличие от не окрашивавшихся предыдущих вариантов все Q-5D получили тёмно-зелёную окраску.

Планировался экспортный вариант Q-5IV (под обозначением A-5D) с катапультным креслом "Мартин-Бейкер", электронным оборудованием "Рокуэлл-Коллинз" и вооружением, дополненным ракетами R550 "Мажик" и AIM-9 "Сайдуиндер". Однако заказов на эту модель не было, поэтому работы по ней прекратили, и все усилия направили на разработку следующей модификации - Q-5E.







 ЛТХ:
Модификация   Q-5D
Размах крыла, м   9.68
Длина самолета,м   16.25
Высота самолета,м   4.52
Площадь крыла,м2   27.95
Масса, кг
  пустого самолета   6400
  нормальная взлетная   9130
  максимальная взлетная   11300
Топливо, кг
  внутренние топливо   2825
  ПТБ   1178 (2 х 760(400) л)
Тип двигателя   2 ТРДФ Liming (LM) WP-6A-3
Тяга, кН
  нефорсированная   2 х 29.40
  форсированная   2 х 39.70
Максимальная скорость, км/ч
  на высоте 11000 м   1190
  у земли   1210
Практическая дальность, км   2000
Боевой радиус действия, км   400
Практический потолок, м   16500
Экипаж, чел   1
Вооружение:   две 23-мм пушки Type 23-2K с 100 патронами на пушку
  боевая нагрузка - 3000 кг на 10 узлов подвески
  до 6 УР воздух-земля PL-2, PL-2B, PL-7, AIM-9 Sidewinder или R550 Magic
  до 1000 кг различных бомб - Type 250-2 или 250-3, Mk 82 или Snakeye, Durandal, BL755 или баки с напалмом,
  до 4 ПУ НУР-57-2 (8х57-мм , 7х68 мм, Norinco 90-1 (7х90мм) или 130-1 (4х130 -мм)


 Доп. информация :

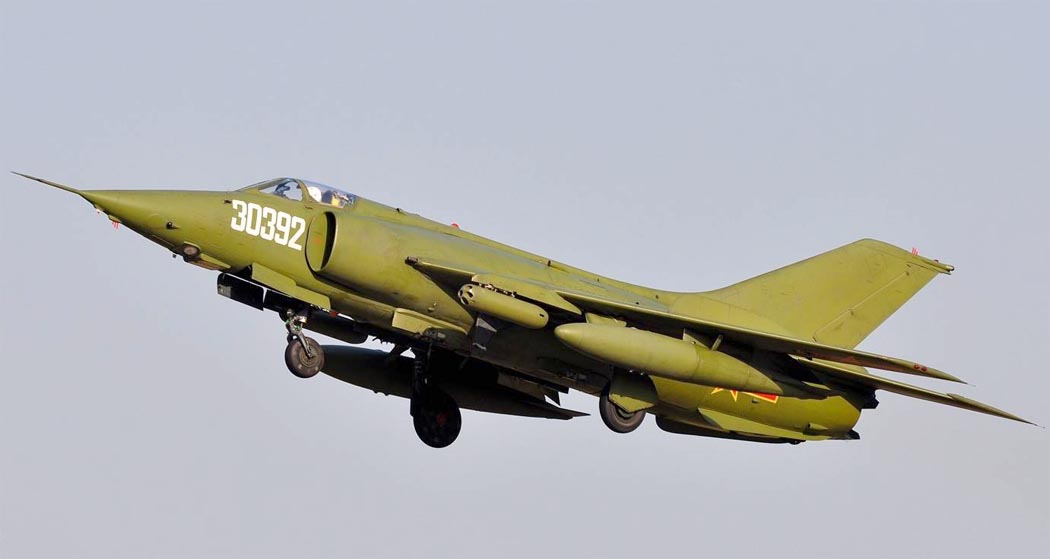

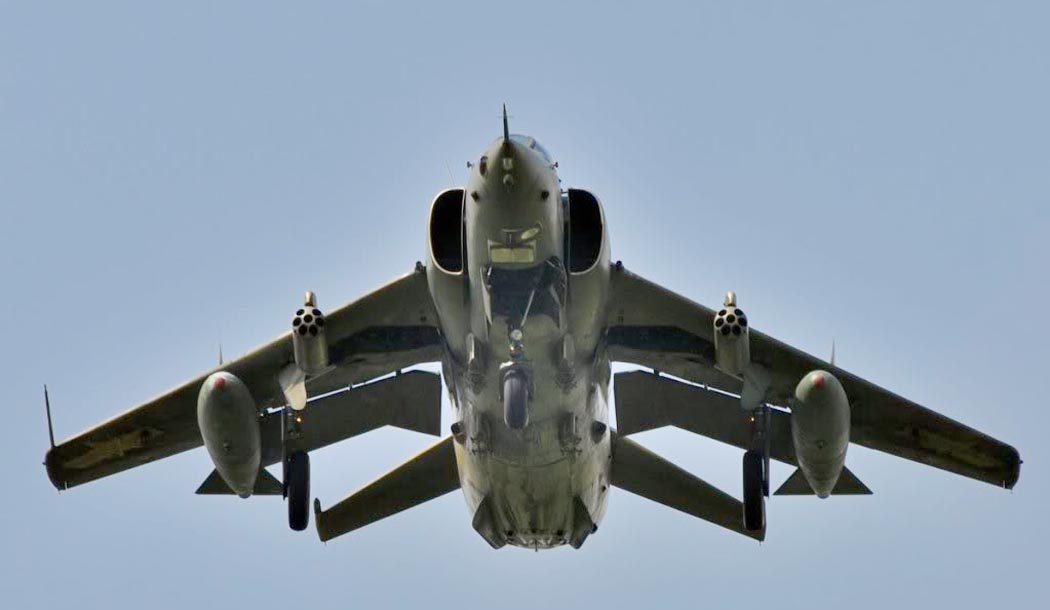

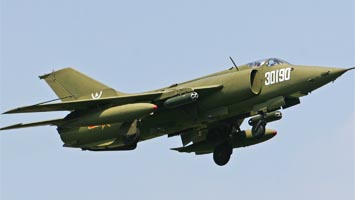

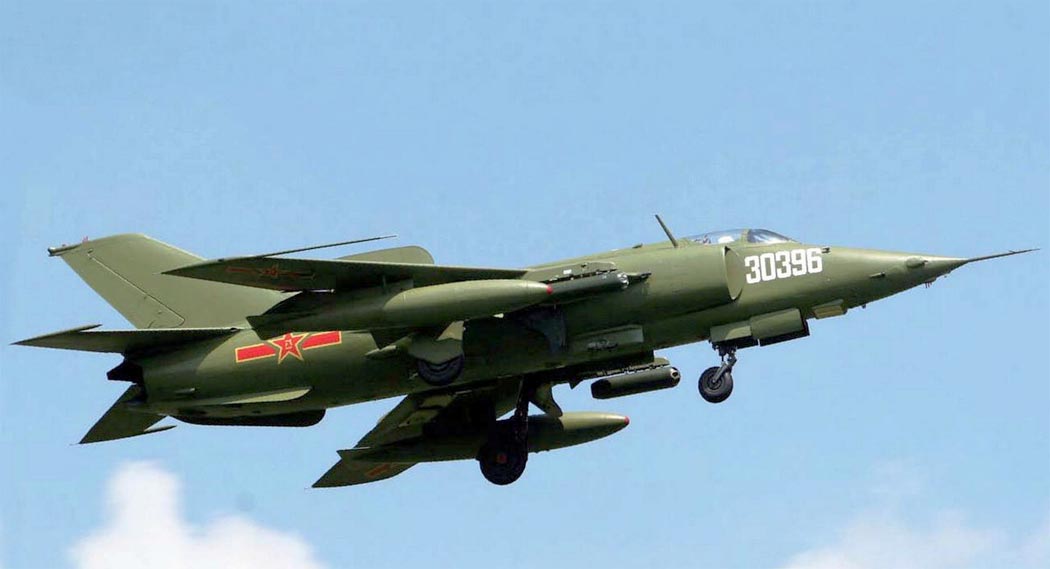

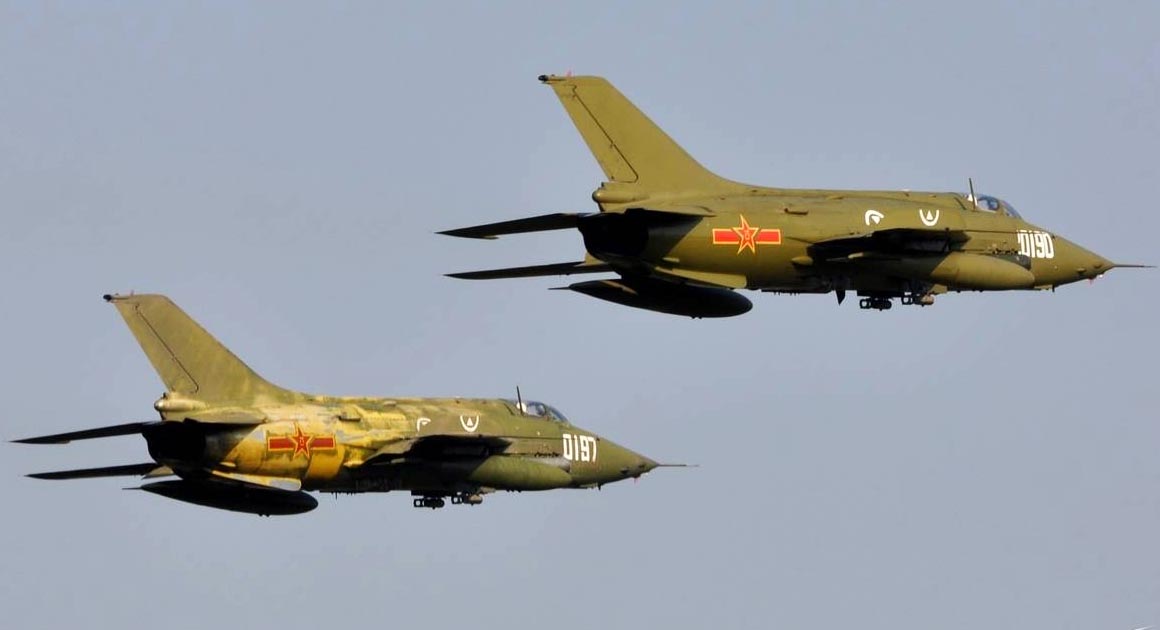

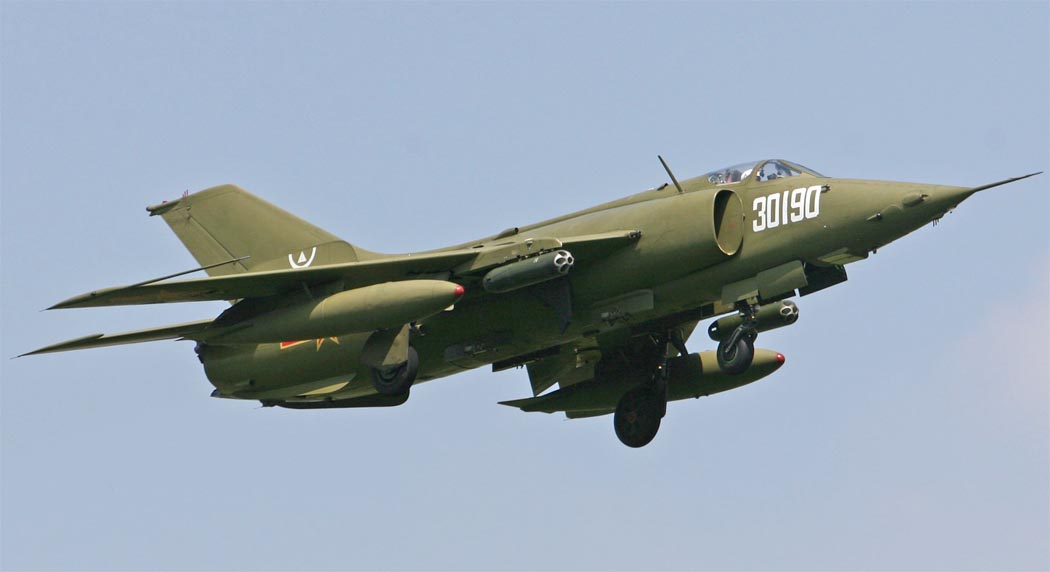

Фотографии:

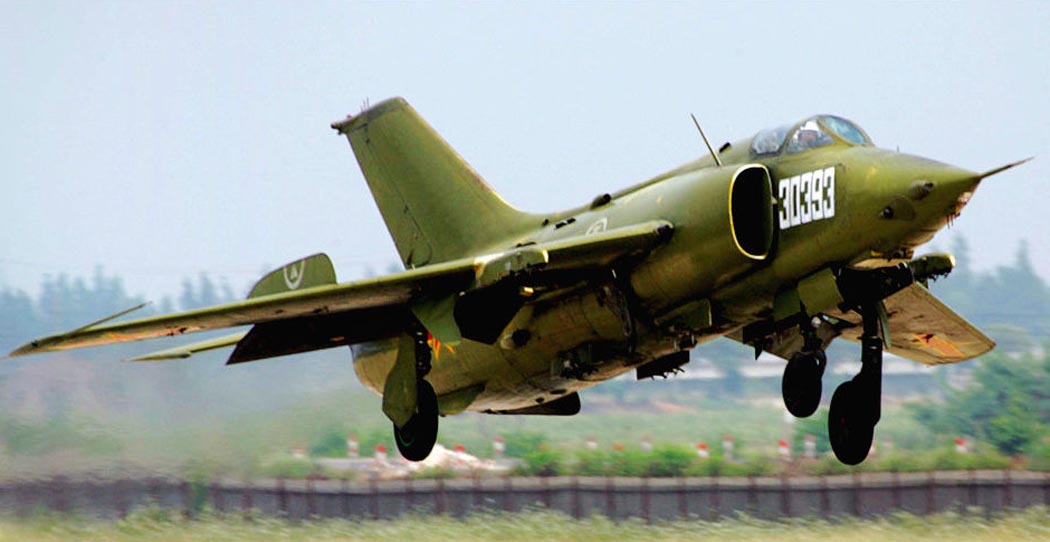

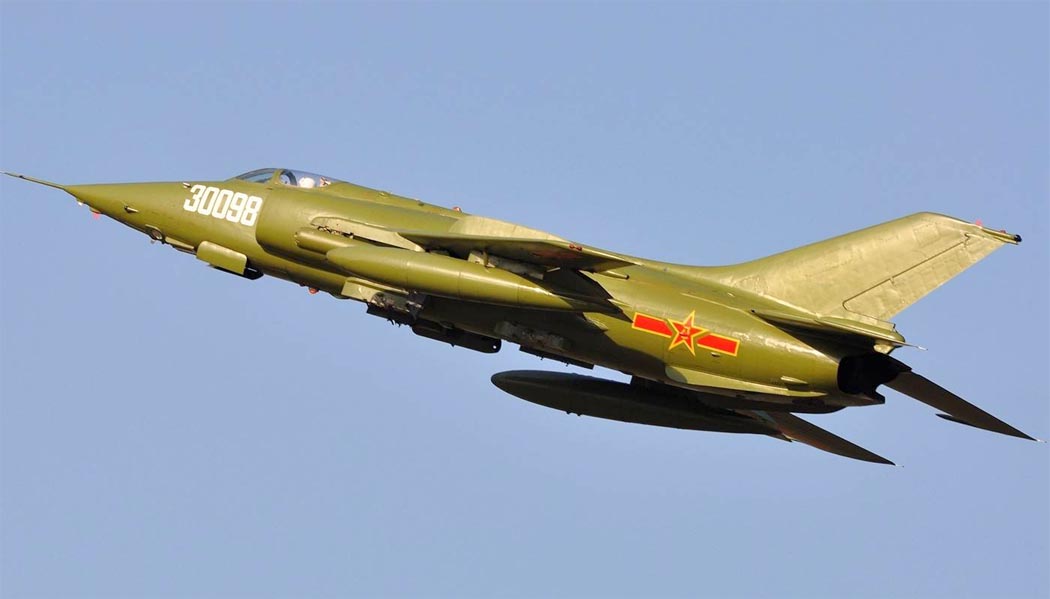

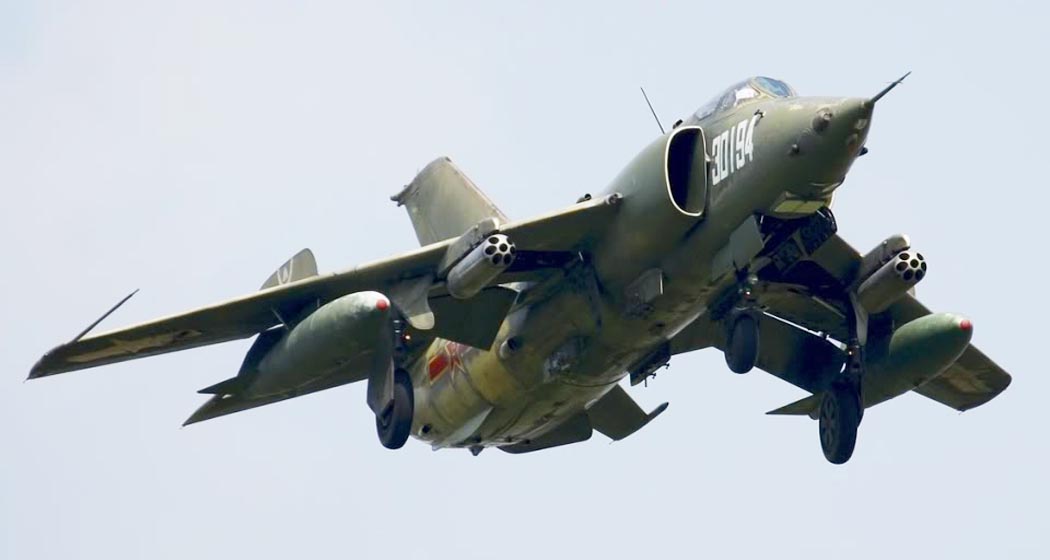

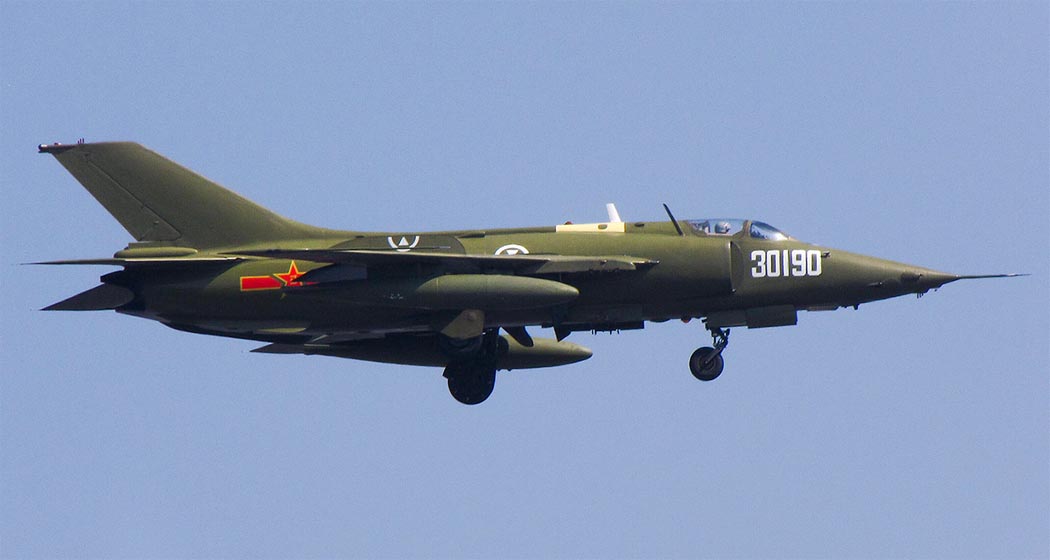

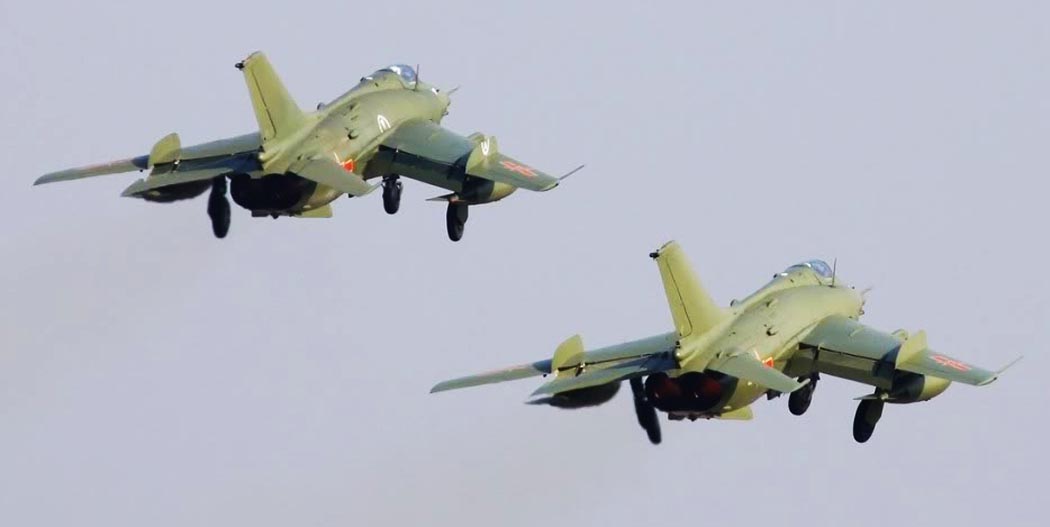

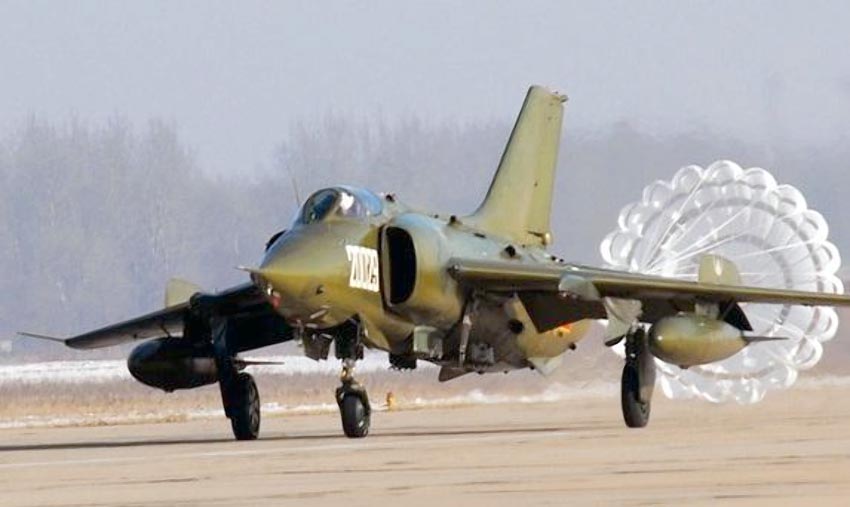

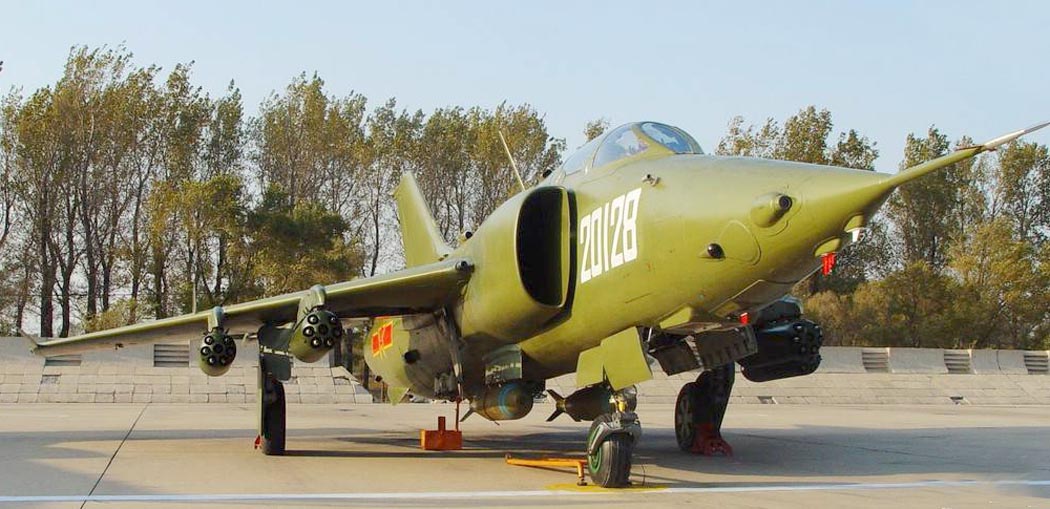

 Q-5D
 Q-5D
 Q-5D
 Q-5D
 Q-5D
 Q-5D
 Q-5D
 Q-5D
 Q-5D    (c) Chen  Xiangyu
 Q-5D
 Q-5D
 Q-5D

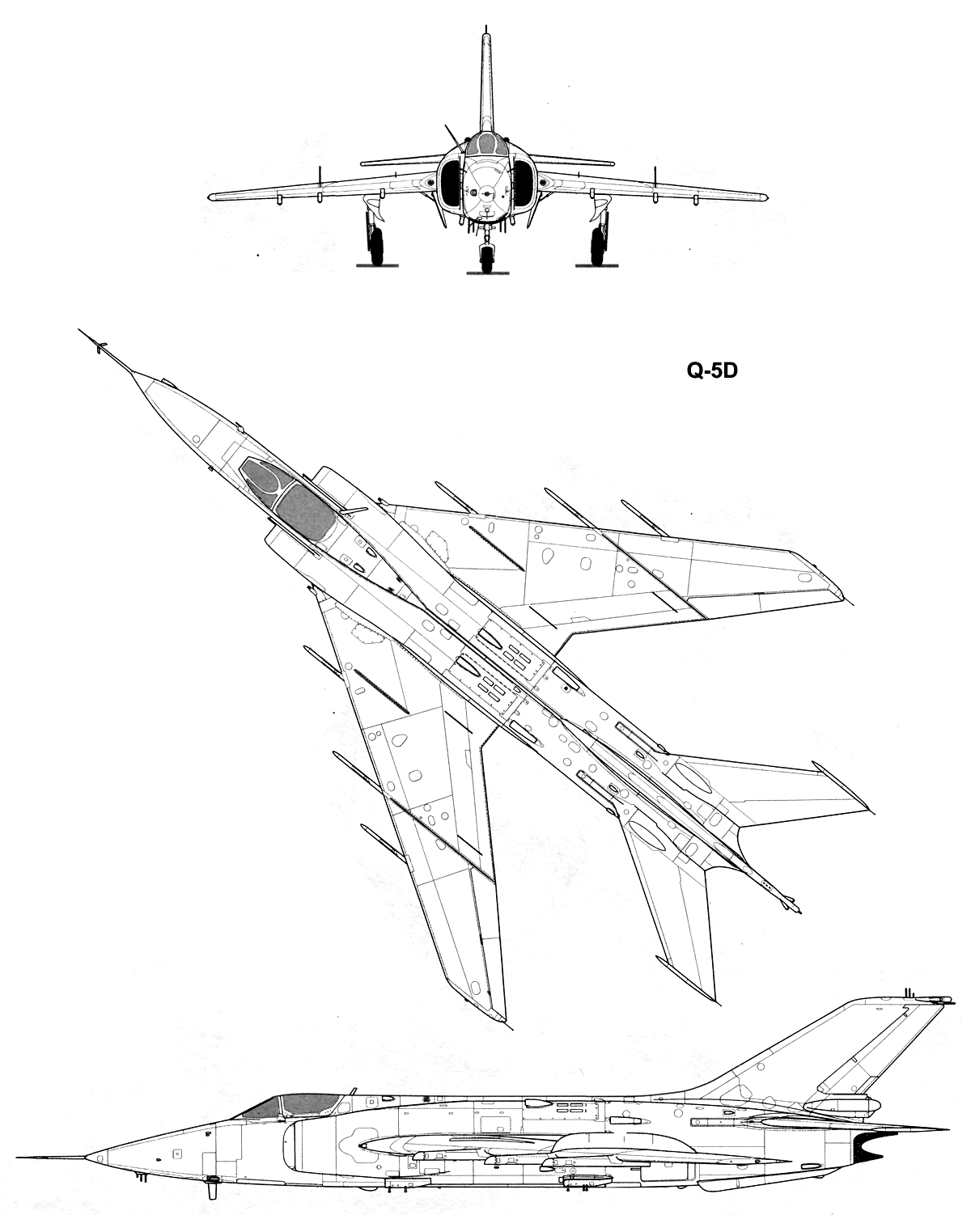

  Схемы:

 Q-5D

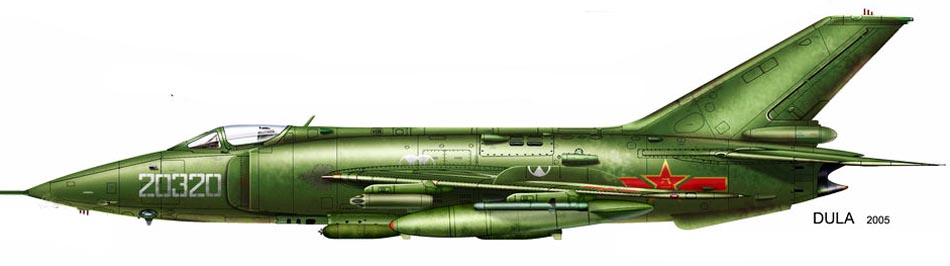

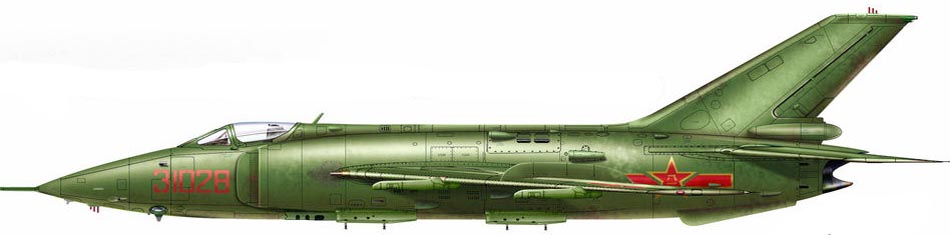

  Варианты окраски:

 Q-5D
 Q-5D







Список источников:

АвиаКоллекция 2010-08. А. Демин, Ю. Кузьмин, А. Юргенсон. Штурмовик Q-5(A-5)
Вестник Авиации и космонавтики. Владимир Ильин. Авиация великого соседа
Air Force World.com. PLA
Chinese Defence Today. An unofficial web site of Chinese defence affair
Hui Tong. Chinese Military Aviation
Chineseaircraft.net. Q-5D
Fliger Revue Extra No.17-19. Andreas Rupprecht. Drachenfluger
