   Q-5J Fantan

Разработчик: Nanchang
Страна: Китай
Первый полет: 2004
Тип: Учебно-0боевой самолет
  ЛТХ     Доп. информация



Двухместный учебно-боевой вариант самолёта Nanchang Q-5J (или JQ-5J, 强 教-5) предполагалось использовать в качестве лидера, по аналогии с американским штурмовиком OA-10A, или в качестве тренировочного.

С целью улучшения обзора заднее кресло (для инструктора) установили выше переднего на 286 мм, что обеспечивало сидевшему в нём человеку обзор вперёд-вниз на 5 градусов.

Компания HAIC  (Hongdu Aviation Industry Corporation) по собственной инициативе переделала одну из машин в двухместный вариант. Для размещения второй кабины носовую часть фюзеляжа удлинили, а для сохранения должной путевой устойчивости увеличили площадь киля. Первый полёт состоялся 28 февраля 2005 г.

Однако проект не нашёл поддержки у командования ВВС и работы были прекращены. Построили всего одну машину. Но в конце 2010-х производство УБС возобновили.







 ЛТХ:
Модификация   Q-5J
Размах крыла, м   9.68
Длина самолета,м   17.11
Высота самолета,м   4.82
Площадь крыла,м2   27.95
Масса, кг
  пустого самолета   6750
  нормальная взлетная   9200
  максимальная взлетная   11600
Топливо, кг
  внутренние топливо   2825
  ПТБ   1178 (2 х 760(400) л)
Тип двигателя   2 ТРДФ Liming (LM) WP-6A-3
Тяга, кН
  нефорсированная   2 х 29.40
  форсированная   2 х 39.70
Максимальная скорость, км/ч
  на высоте 11000 м   1190
  у земли   1210
Практическая дальность, км   1620
Q-5KПрактический потолок, м   14800
Экипаж, чел   2
Вооружение:   две 23-мм пушки Type 23-2K с 100 патронами на пушку
  боевая нагрузка - 2000 кг на 8 узлов подвески
  до 6 УР воздух-земля PL-2, PL-2B, PL-7
  до 1000 кг различных бомб - Type 250-2 или 250-3, Mk 82 или Snakeye, Durandal, BL755 или баки с напалмом,
  до 4 ПУ НУР-57-2 (8х57-мм , 7х68 мм, Norinco 90-1 (7х90мм) или 130-1 (4х130 -мм)


 Доп. информация :


Фотографии:

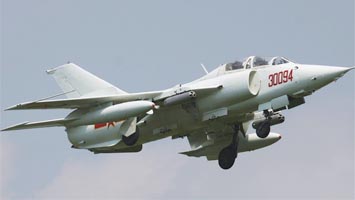

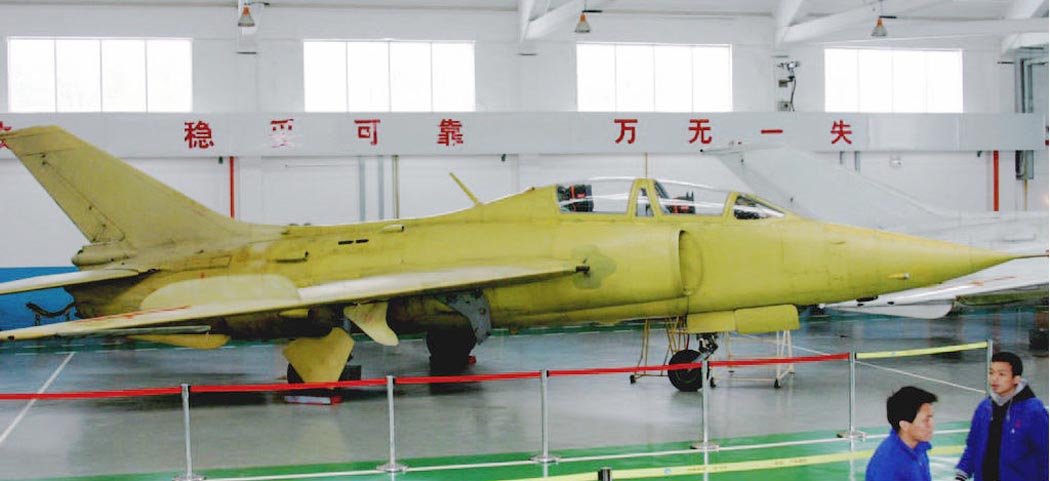

 Прототип Q-5J

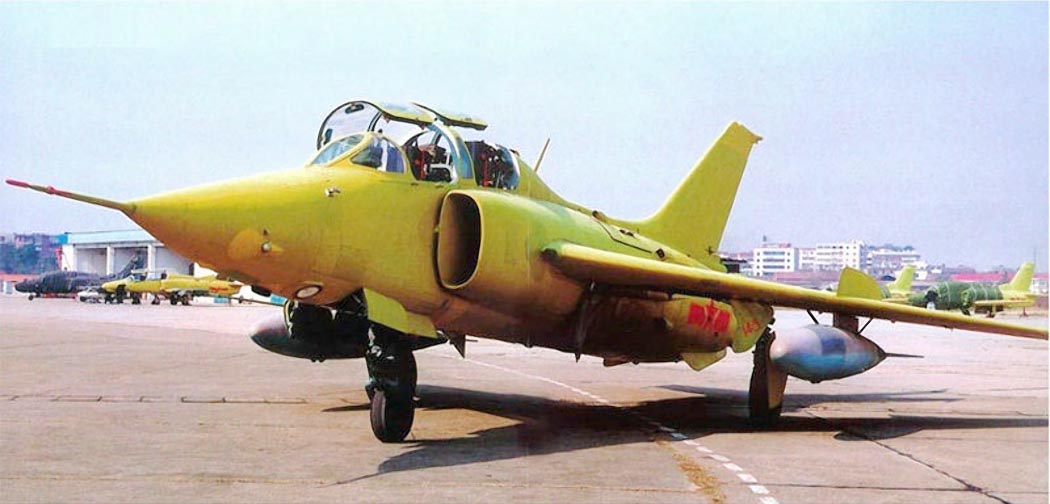

 Прототип Q-5J

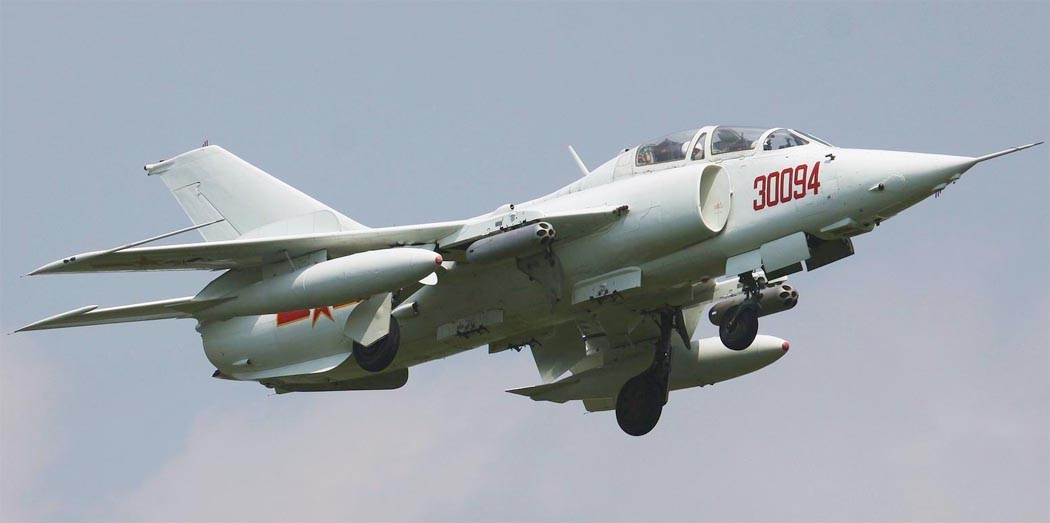

 Q-5J    (c) NikoVision
 Q-5J    (c) NikoVision

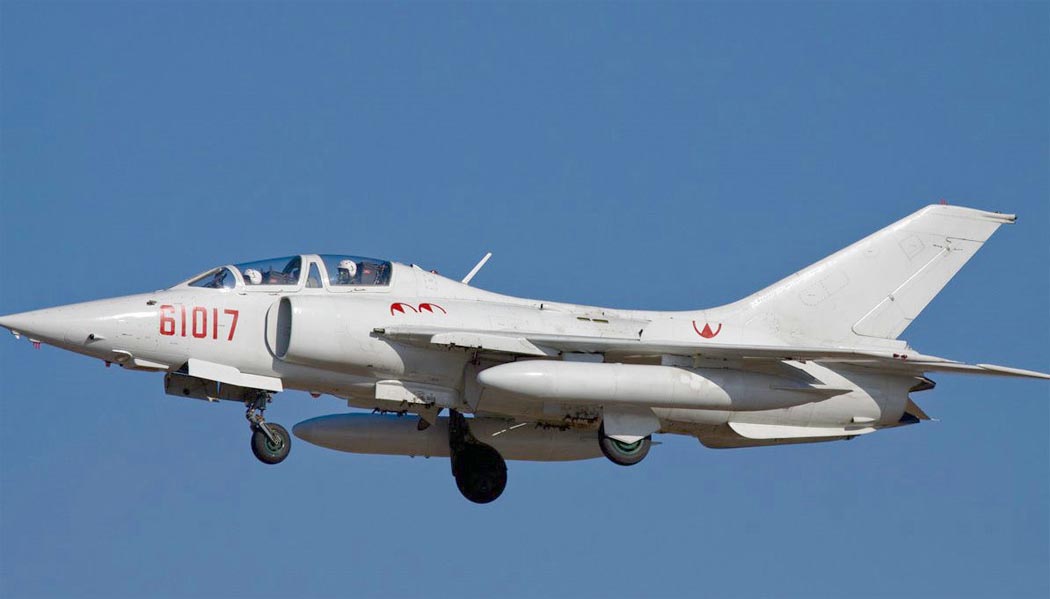

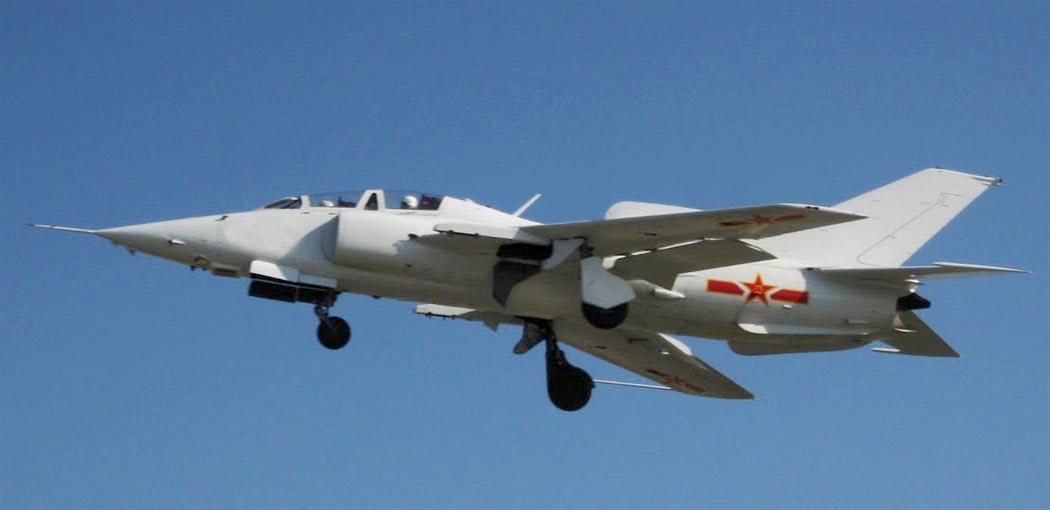

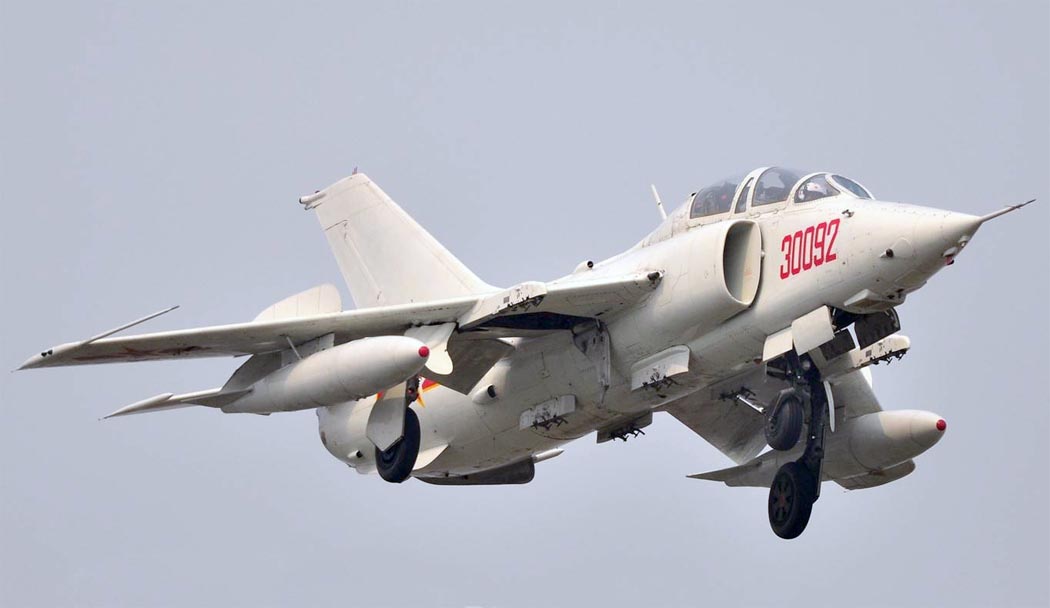

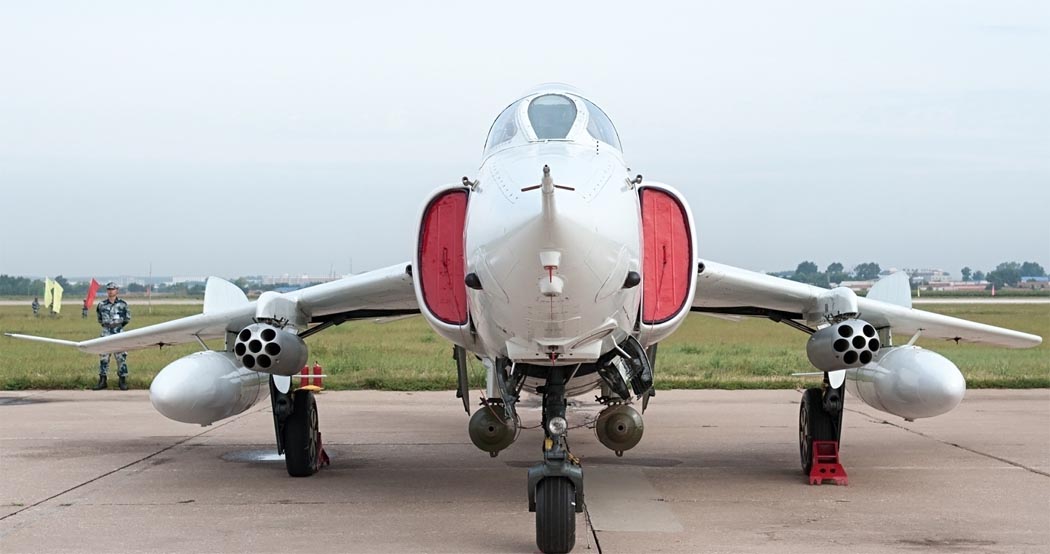

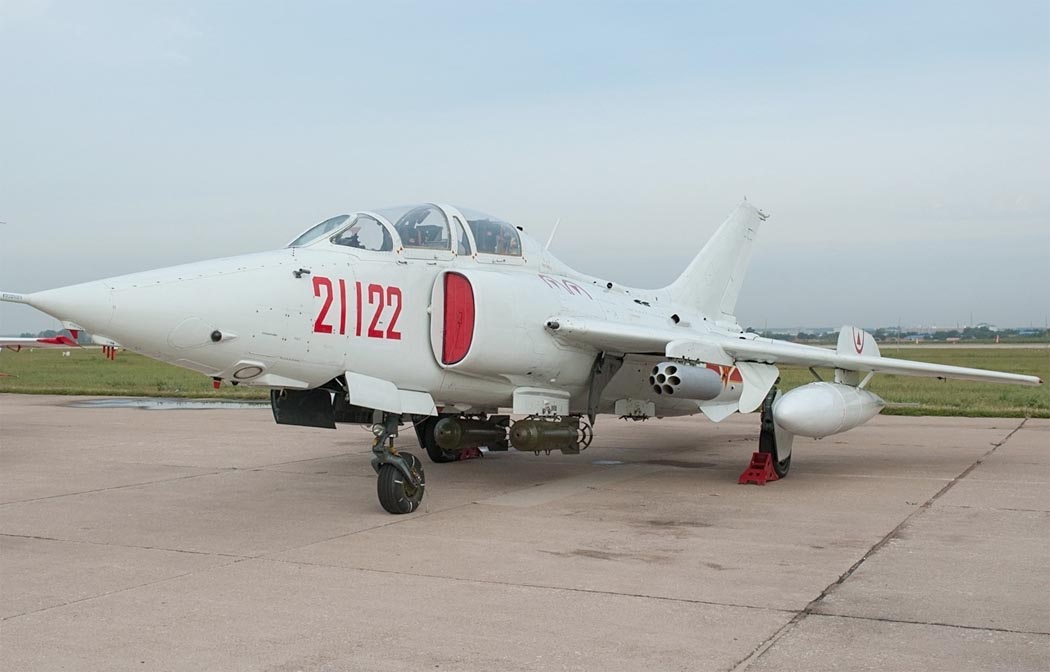

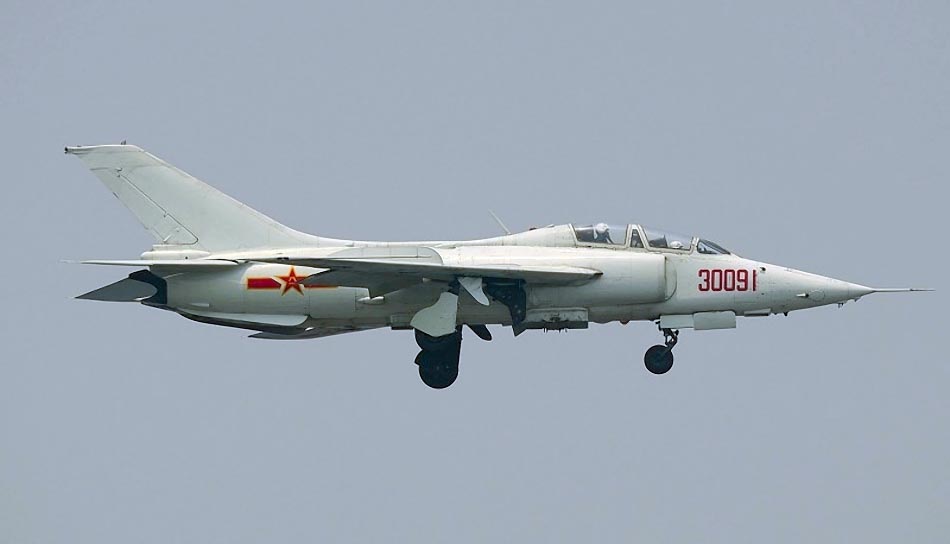

 Q-5J
 Q-5J
 Q-5J
 Q-5J
 Q-5J

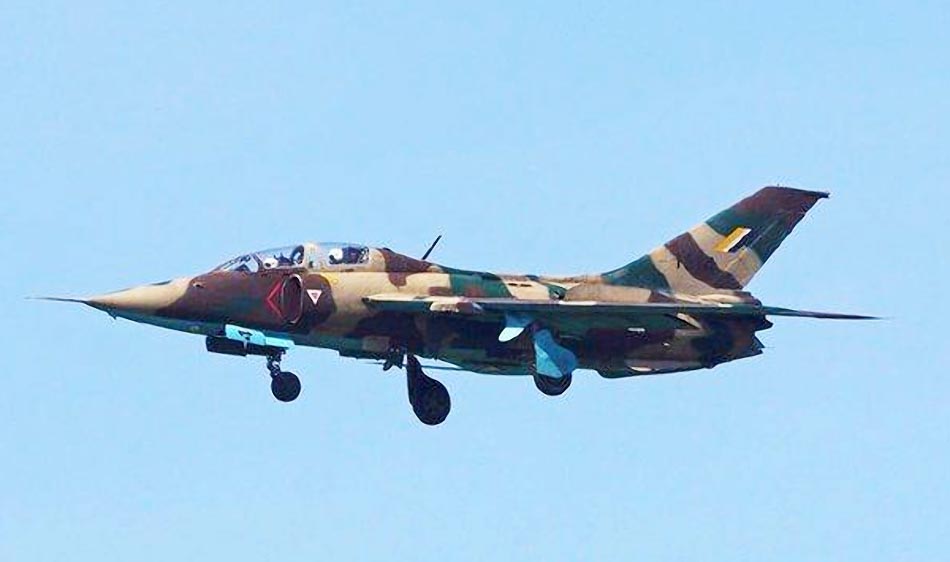

 Экспортный вариант Q-5J

  Схемы:

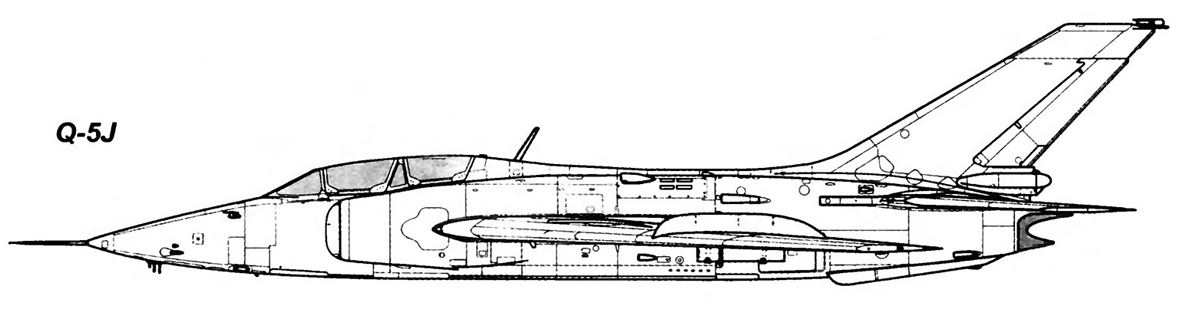

 Q-5J

  Варианты окраски:

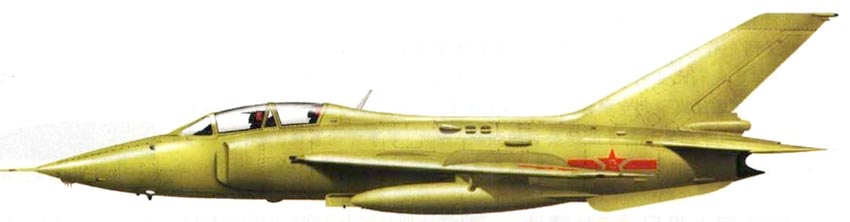

 Прототип Q-5J







Список источников:

АвиаКоллекция 2010-08. А. Демин, Ю. Кузьмин, А. Юргенсон. Штурмовик Q-5(A-5)
Вестник Авиации и космонавтики. Владимир Ильин. Авиация великого соседа
Air Force World.com. PLA
Chinese Defence Today. An unofficial web site of Chinese defence affair
Hui Tong. Chinese Military Aviation
Chineseaircraft.net. JQ-5J
Fliger Revue Extra No.17-19. Andreas Rupprecht. Drachenfluger
