   A-26C Invader

Разработчик: Douglas
Страна: США
Первый полет: 1944
Тип: Ударный самолет
  ЛТХ     Доп. информация



Второй модификацией "Инвейдера", выпускавшейся серийно, стала А-26С. В основу ее конструкции лег опытный ХА-26. В носовой части самолета разместили кабину штурмана, закрытую прозрачным обтекателем из цельного листа оргстекла. В штурманской кабине устанавливался прицел фирмы Сперри или прицел H2S от бомбардировщика В-29, позволяющий выполнять "слепое" бомбометание. На тот период эти прицелы считались самыми совершенными. Кресло штурмана находилось справа от летчика, перед бомбометанием штурман переходил в носовой отсек и осуществлял прицеливание.

Первоначально обозначение A-26C было дано версии с четырьмя 20 мм пушками в носовой части. Когда этот проект был закрыт, обозначение было дано версии с прозрачной носовой частью. A-26C был по существу идентичен A-26B, но имел прозрачную носовую часть с размещенными на правом борту фюзеляжа двумя 12,7 мм пулеметами, направленными вперед. Иногда в частях эти пулеметы снимались. Как и на А-26В, на А-26С устанавливалось по два 12,7 мм пулемета в дистанционно управляемых надфюзеляжной и подфюзеляжной турельных установках с боекомплектом по 500 патронов на ствол.

Вариант Invader с прозрачной носовой частью специально разрабатывался для бомбометания со средних и больших высот. Ожидалось, что A-26C мог бы использоваться в качестве головного самолета формирований A-26B, которые будут сбрасывать свои бомбы по сигналу от лидирующего A-26C. В носовой части A-26C устанавливался бомбоприцел Norden и связанное с ним оборудование. В носовой части имелось место для бомбардира, который также выполнял роль штурмана. Прозрачная носовая часть изготовлялась из плексигласа и состояла из двух секций - верхней и нижней, соединенных друг с другом. Верхняя части остекления носового отсека была выполнена до воздушных винтов, а в нижней части имелась плоская оптическая панель для бомбоприцела.

В носовую часть можно было попасть или через маленький люк под фюзеляжем или через узкий проход вдоль правого борта фюзеляжа из кабины пилота. Во время взлета и посадки бомбардиру не рекомендовалось находиться на своем месте в носовой части, поскольку она имела тенденцию отрываться от фюзеляжа. В результате бомбардир во время взлета и посадки обычно находился на откидном сиденье рядом с пилотом. В кабине пилотов было смонтировано двойное управление. В случае необходимости роль второго пилота исполнял бомбардир.

Модификации, представленные на серийных A-26B (новый фонарь кабины пилотов, более мощные двигатели, увеличенный запас топлива и другие модификации) были также представлены и на A-26C. Начиная с серии C-30-DT стали устанавливать новый фонарь кабины пилотов, а с серии C-45-DT на самолете появились двигатели R-2800-79 с системой впрыска водно-метаноловой смеси, шесть 12,7 мм пулеметов в крыльях, топливные баки увеличенного объема и появилась возможность подвески под крыльями неуправляемых реактивных снарядов.

Всего был изготовлен 1091 самолет модели A-26C. Из них 1086 были собраны в Тулса (серии от C-16-DT до C-55-DT) и только 5 в Лонг-Бич (серии C-1-DL и C-2-DL). Производство Invader в Тулса прекратилось в августе 1945, когда конец войны привел к отмене всех дальнейших контрактов на изготовление A-26C. В июне 1948 года A-26С были повторно обозначены как B-26С. Как и в случае с А-26В путаницы с бомбардировщиком Martin B-26 Marauder не возникло, поскольку к тому времени он был снят с эксплуатации.

На базе А-26С выпускались и специальные модификации. В серийном производстве находился разведчик FB-26C, с которого сняли оборонительные стрелковые установки. На месте нижней турели находилась антенна РЛС, а в бомбоотсеке размещалось фотооборудование, состав которого менялся в зависимости от поставленной задачи. После окончания войны все оставшиеся в строю разведчики получили новое обозначение RB-26C, и с ним они прошли еще две войны - в Корее и во Вьетнаме.

В конце 1945 года проходила испытания модификация XA-26D с новыми более мощными двигателями R-2800-83. Они позволили увеличить максимальную скорость самолета на 129 км/час. Фирма Дуглас получила заказ на 750 экземпляров А-26, но разгром Германии решил судьбу этого самолета - контракт аннулировали. Такая же участь постигла и ХА-26Е (предполагалось построить 1250 самолетов). Наиболее радикальной модификацией стал "Инвейдер" XA-26D. В хвостовой части фюзеляжа вместо кабины стрелка установили турбореактивный двигатель фирмы Дженерал Электрик J31. Воздухозаборник находился над фюзеляжем на месте верхней пулеметной башни. Все оборонительное вооружение сняли. Летные испытания начались в июле 1945 года и закончились только в 1950 году. Самолет достиг скорости 665 км/час.

С целью повышения эффективности воздушной поддержки войск некоторые А-26С переделывались в самолеты наведения. Кабины штурмана на таких самолетах удлиняли, соответственно изменяя остекление, в появившееся свободное пространство устанавливали специальное радиолокационное оборудование. Такие самолеты получили обозначение А-26С "Патфайндер" ("Первопроходец"). Носовая РЛС, обладавшая большим сектором обзора, давала экипажу возможность обнаруживать наземные цели на большом удалении в сложных метеоусловиях. В разработке находились еще две модификации "Инвейдера" А-26С и А-26Н, но они так и не вышли из стадии проекта.

Конструкция А-26В/С.

Фюзеляж типа полумонокок почти прямоугольного сечения с тщательно отделанной и подогнанной обшивкой. Вся фюзеляжная электропроводка прокладывалась в дюралевых трубах, проходящих по бортам фюзеляжа. Четыре силовых шпангоута разделяли фюзеляж на пять секций. Носовая - включала в себя кабину штурмана. Во второй секции находилась кабина летчика. Третья - бомбоотсек, четвертая кабина - стрелка с нижней и верхней пулеметными башнями. Хвостовой отсек с хвостовым оперением считался пятой секцией. Оборудование кабин пилота в 40-е годы считалось самым современным и позволяло совершать полеты в любую погоду. Большую роль в разгрузке летчика играл автопилот. Правда, расположение приборов в кабине считалось нерациональным. Хвостовое оперение самолета по своей конструкции и форме мало, чем отличались от оперения А-20.

Крыло составляло "изюминку" всей конструкции самолета. Впервые на среднем бомбардировщике использовалось крыло с ламинарным профилем NAA-NACA (подобный профиль уже использовался на "Мустанге" Р-51). Форма крыла в плане трапециевидная. Основной конструкционный материал - алюминиевые сплавы. В четырех секциях двухлонжеронного крыла находились топливные баки. У гондол двигателей размещались маслорадиаторы с лобовыми воздухозаборниками. Прочная конструкция крыла обеспечивала "Инвейдеру" необыкновенную живучесть. Известны случаи, когда самолеты, у которых было разрушено до 1 /3 площади крыла, успешно возвращались с боевых заданий. Механизация включала в себя четыре секции двухщелевых закрылков, имевших три фиксированных положения: взлетное (15град. ), посадочное (45град. ) и убранное. Управление закрылками гидравлическое.

Шасси самолета трехстоечное с носовым колесом, имело воздушно-масляную амортизацию. Носовое колесо - самоориентирующееся, снабжено компенсатором колебаний "шимми". Стойка шасси могла поворачиваться вокруг своей оси на 360град.  и убираться назад с поворотом колеса на 90град. .

Основные стойки шасси находились за двигателями и убирались поворотом назад по полету. Ниши шасси закрывались обтекателями. Основная система уборки и выпуска - гидравлическая. Резервная - воздушная.

На первые серийные самолеты устанавливали двигатели фирмы Пратт и Уитни или фирмы Форд R2800-71 мощностью 2000 л.с. Начиная с "Инвейдера" N701 на самолет стали устанавливать моторы R2800-79 мощностью 2370 л.с. Двигатели оборудовались противопожарной системой, а подачу топлива в необходимый момент можно было отсечь специальными кранами. Капоты двигателей, состоящие из двух половин (верхняя и нижняя) - быстросъемные для облегчения обслуживания. Замена двигателей в полевых условиях производилась тремя техниками за один час, благодаря тому, что двигатель крепился к трубчатой раме в шести точках.

Двигатели снабжались трехлопастными флюгируемыми ВИШ-автоматами фирмы Гамильтон Стандарт "Гидроматик" диаметром 3,84м. Оборонительное вооружение состояло из двух дистанционно управляемых башен фирмы Дженерал Электрик, взятых от бомбардировщика В-29, но с другими профильными ограничителями стрельбы. Каждая башня имела по два пулемета "Браунинг" М2 калибром 12,7 мм, боекомплект 500 патронов на ствол. Верхняя башня поворачивалась на 360град.  и при необходимости могла стрелять вперед, увеличивая общую огневую мощь наступательного вооружения. Система дистанционного управления башнями разработана фирмой Дженерал Электрик для самолета А-26 на базе, аналогичной для самолета B-29. Основные отличия заключались в методе введения поправок на упреждение цели. Каналы управления верхней и нижней башней одинаковы, за исключением того, что огонь из верхней турели мог вести и летчик при условии, если стрелок поставил эту башню в положение "прямо вперед" и отключил ее от перископического прицела.

Перископический прицел имел два объектива. Верхний позволял изменять направление прицеливания от +90град.  до -10град. , после чего автоматически перекидывал (с помощью электромотора) поворотное зеркало окуляра, позволяющее далее производить прицеливание с помощью нижнего объектива до -90град. . В горизонтальной плоскости вращение прицела круговое.




 ЛТХ:
Модификация   A-26С
Размах крыла, м   21.34
Длина, м   15.62
Высота, м   5.64
Площадь крыла, м2   50.17
Масса, кг
  пустого самолета   10364
  нормальная взлетная   12519
  максимальная взлетная   15875
Тип двигателя   2 ПД P W R-2800-27(-71) Dоuble Wasp
Мощность, л.с.
  взлетная   2 х 2000
  номинальная   2 х 1600
Максимальная скорость , км/ч   571
Крейсерская скорость , км/ч   457
Перегоночная дальность, км   5150
Практическая дальность, км   2253
Максимальная скороподъемность, м/мин   381
Практический потолок, м   6736
Экипаж, чел   3
Вооружение:   два 12,7 мм пулемета в носовой части. Два 12,7 мм пулемета в дистанционно управляемой надфюзеляжной турельной установке. Два 12,7 мм пулемета в дистанционно управляемой подфюзеляжной турельной установке. Бомбовая нагрузка на внутренней подвеске до 1814 кг. Максимальная бомбовая нагрузка до 2271кг


 Доп. информация :


  Чертеж "Douglas A-26 Invader (1)"
  Чертеж "Douglas A-26 Invader (2)"
  РЛЭ "Douglas A-26 Invader (на английском)"
 Фотографии:

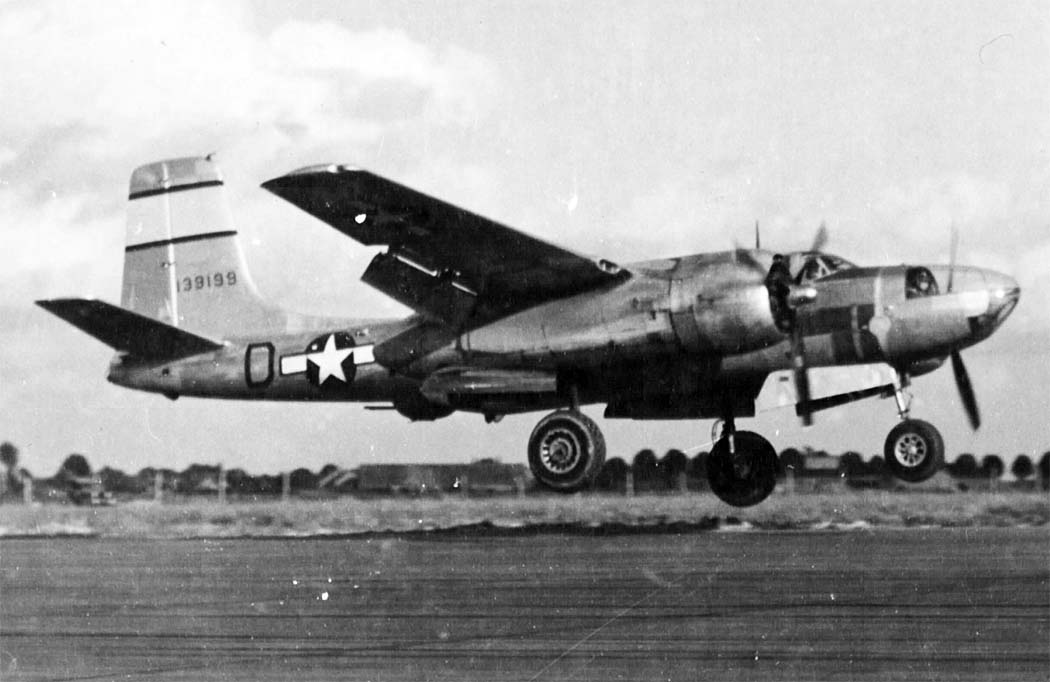

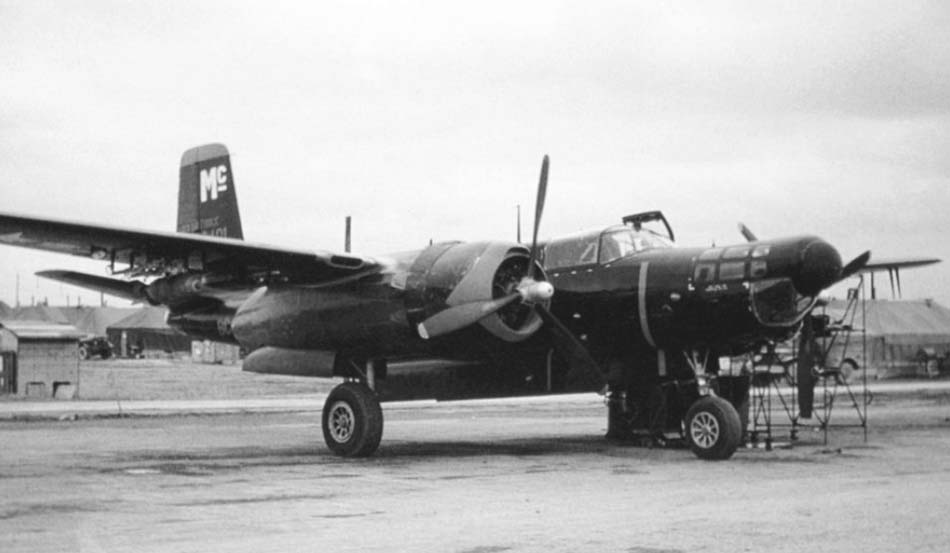

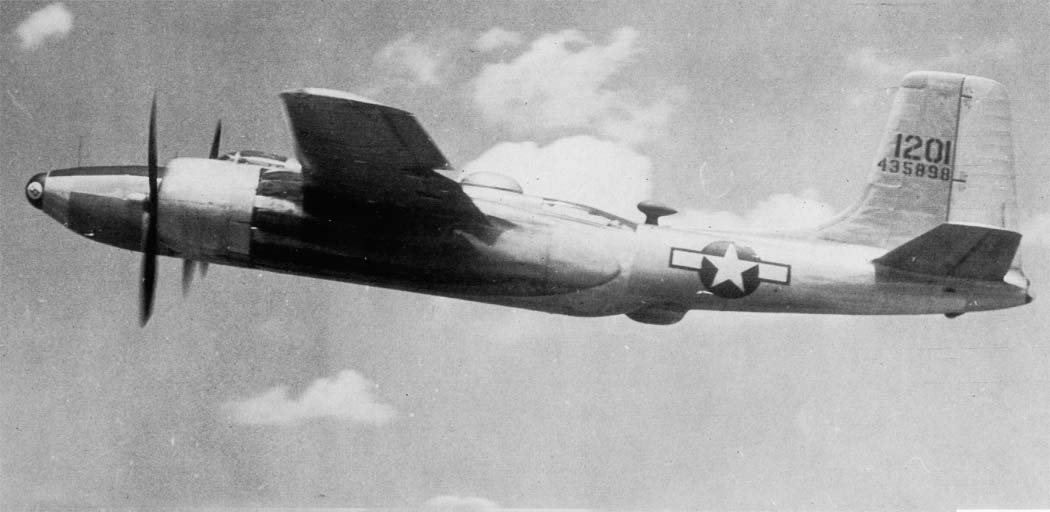

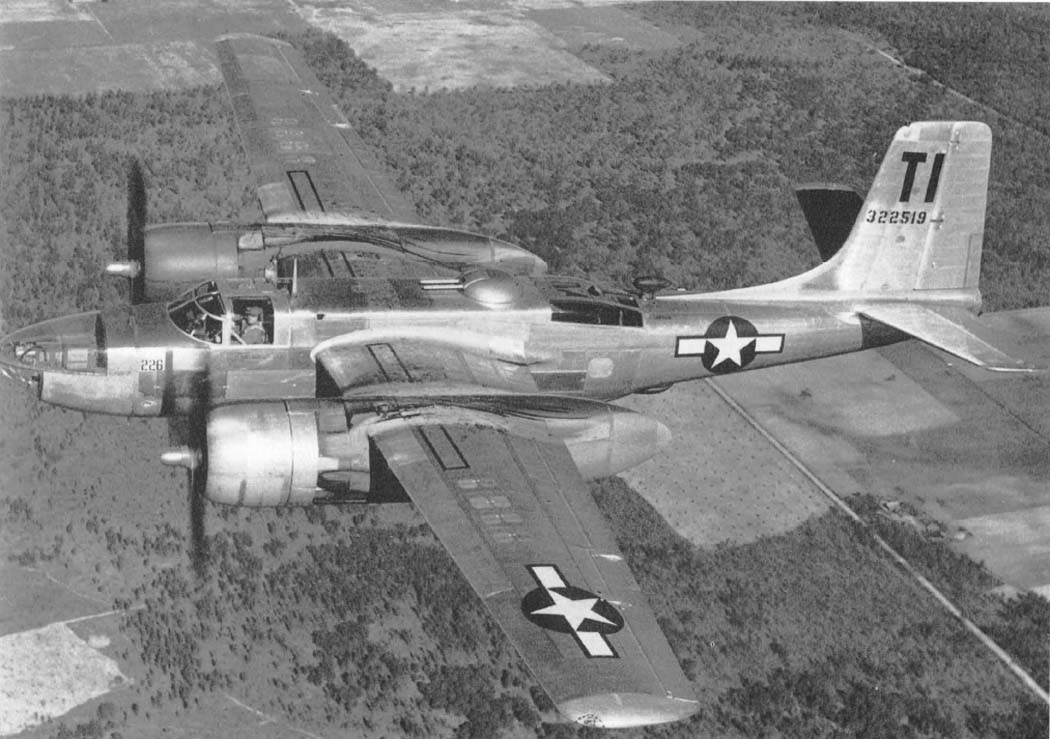

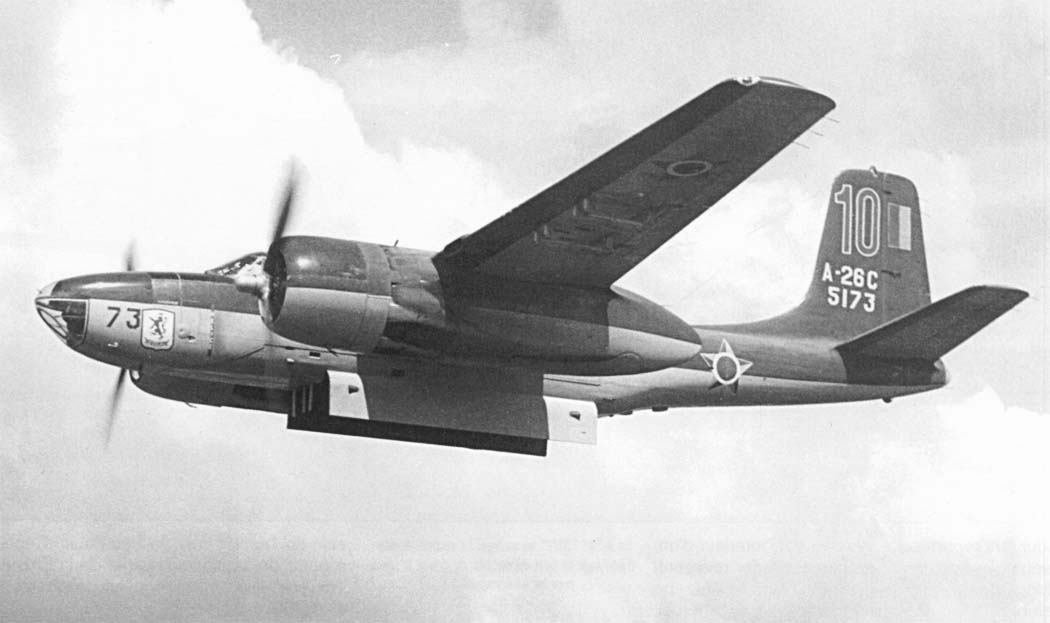

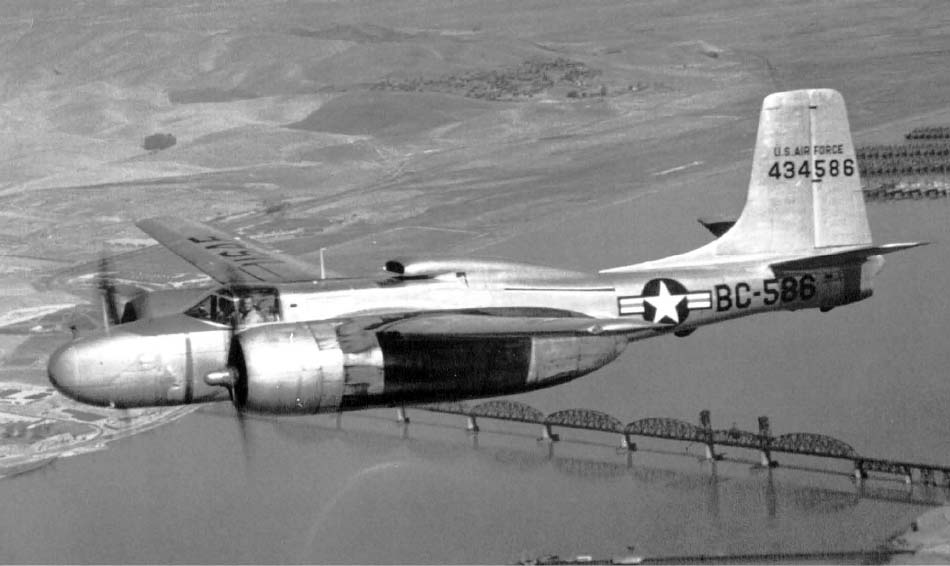

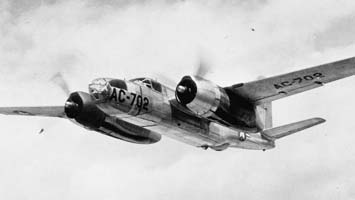

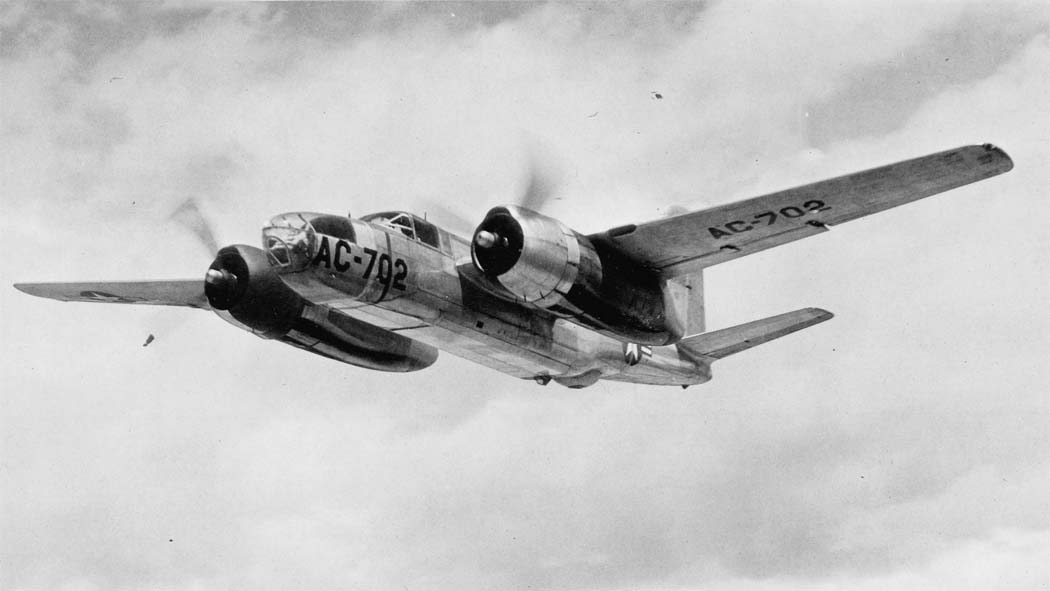

 A-26С

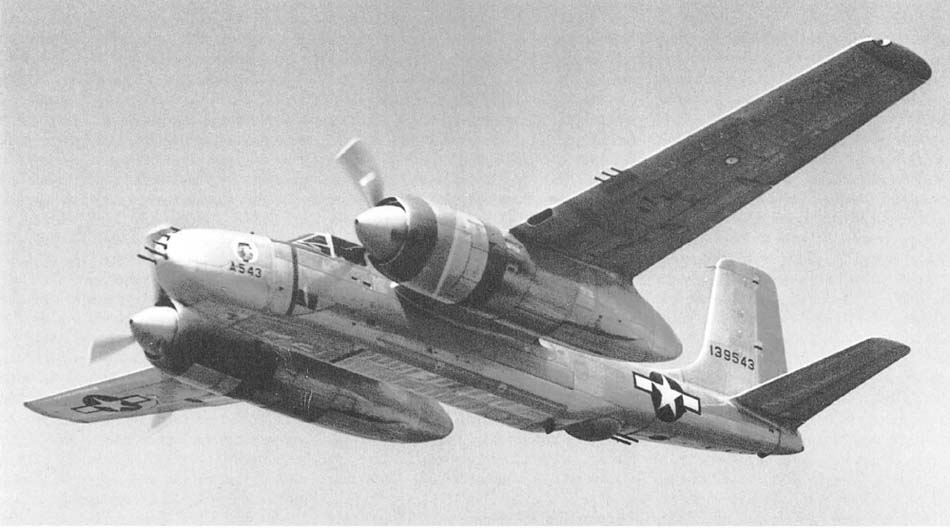

 A-26С

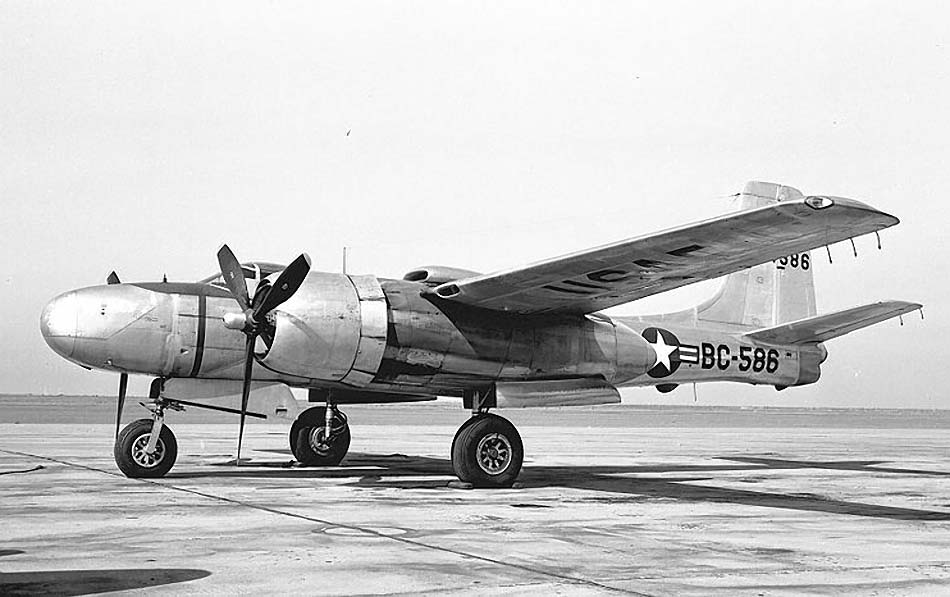

 A-26C

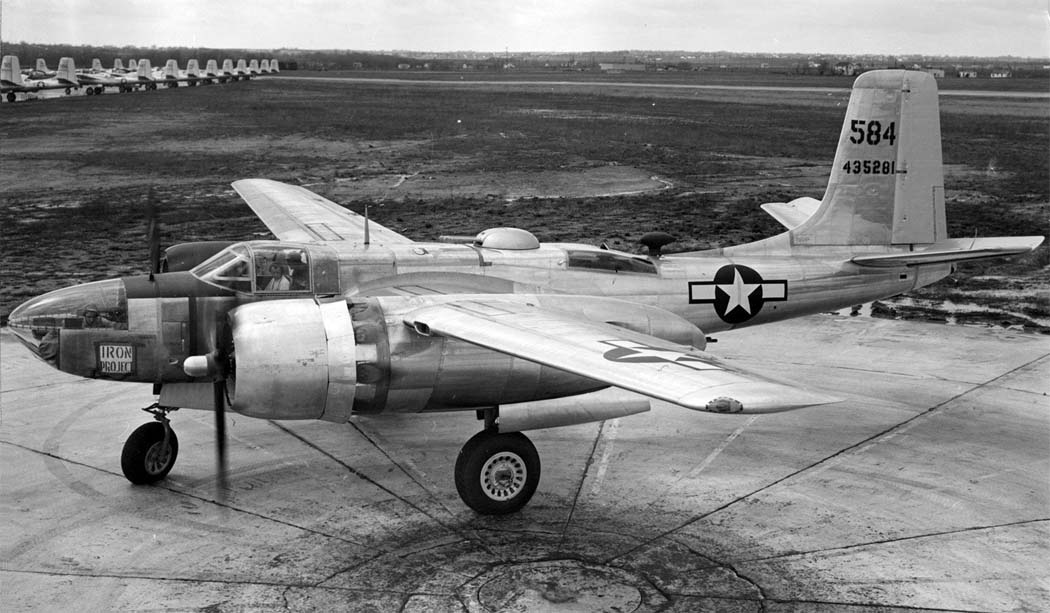

 A-26С
 A-26C бразильских ВВС

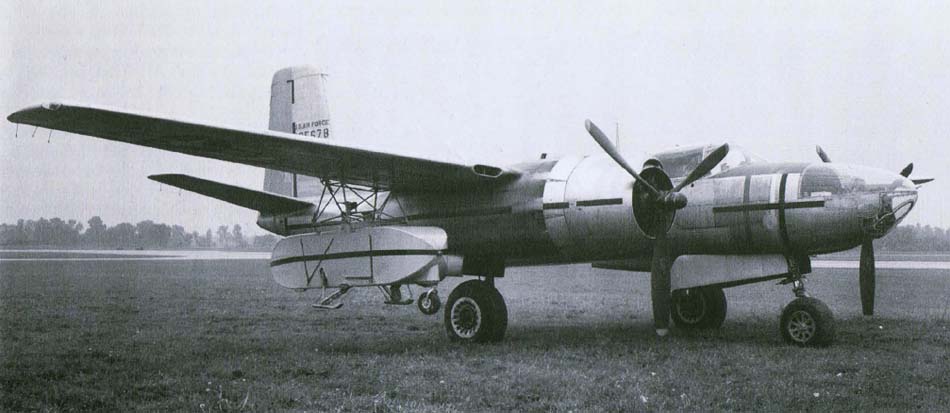

 A-26C с грузовым контейнером
 A-26С

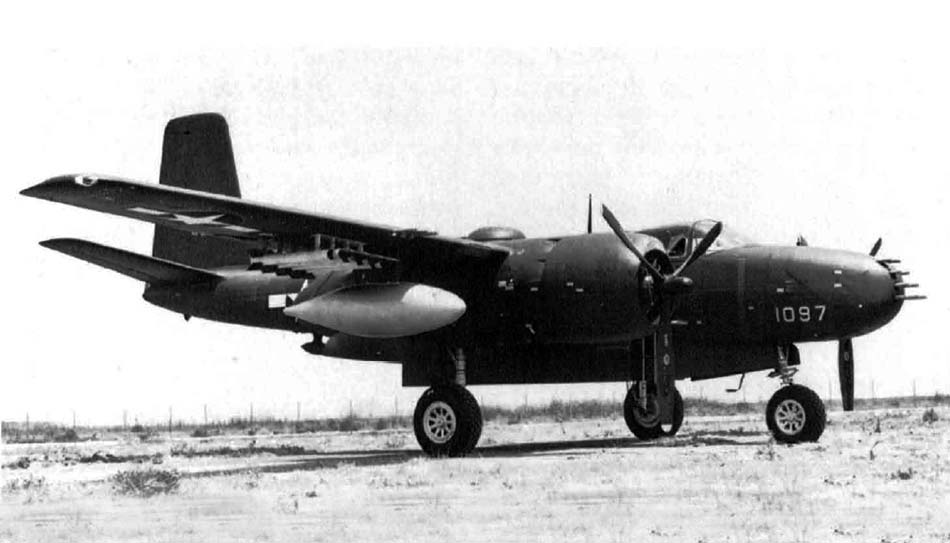

 A-26C вооруженный 14-ю 12.7-мм пулеметами и ракетами
 A-26D
 RA-26C

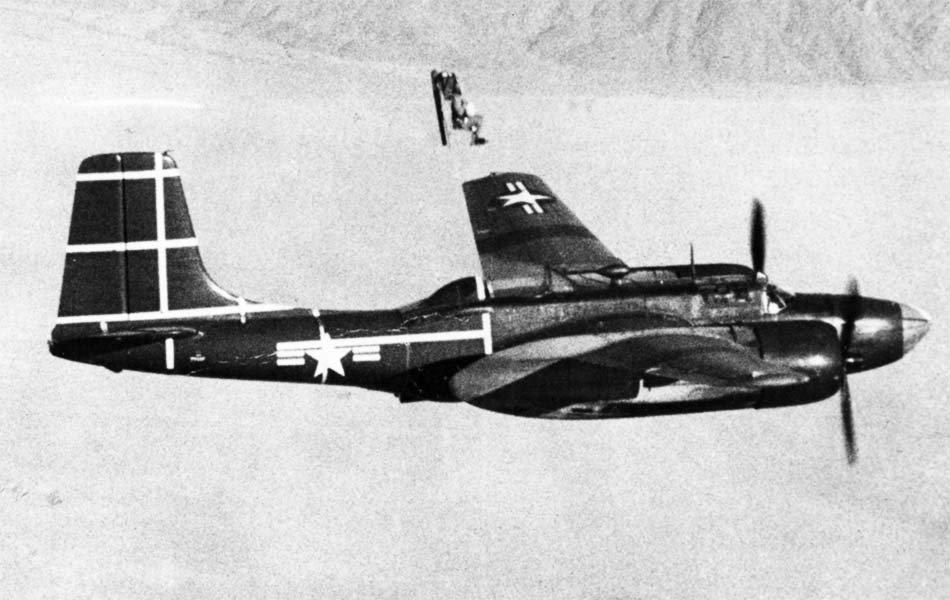

 JD-1 (DB-26J или UB-26J)
 XA-26F
 XA-26F

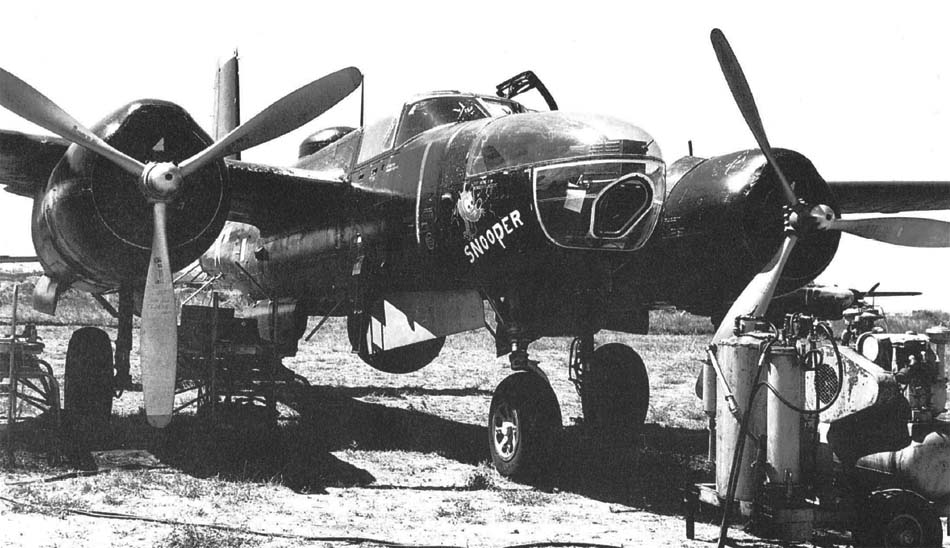

 Послевленный B-26C Pathfinder с РЛС

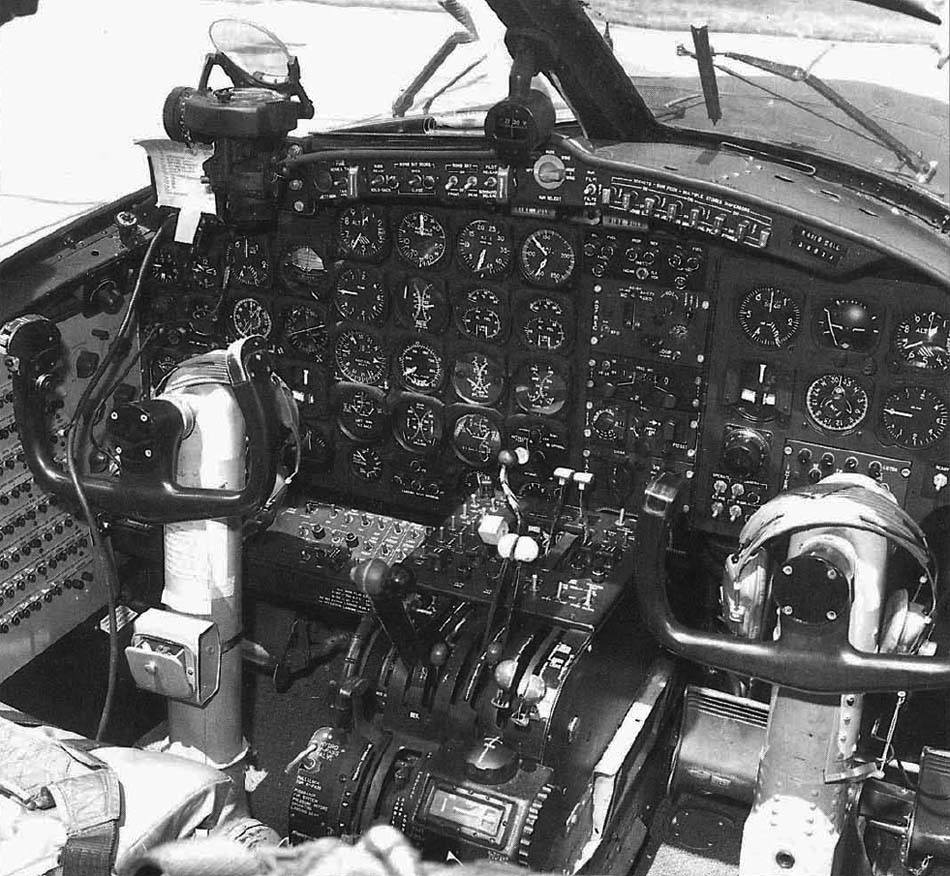

 Кабина пилотов A-26C

  Схемы :

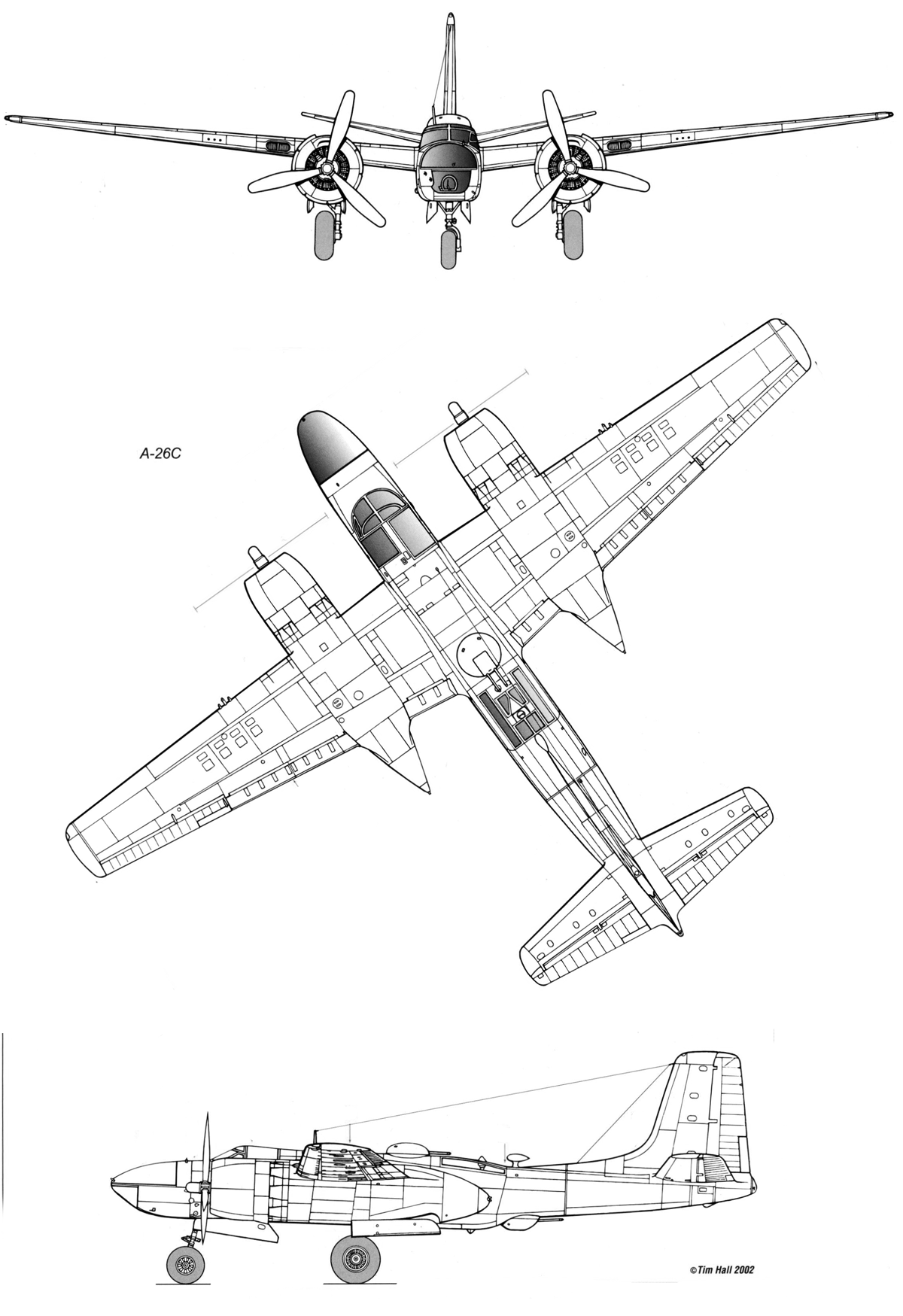

 A-26C

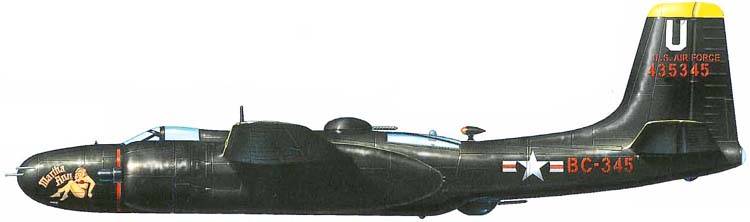

  Варианты окраски :

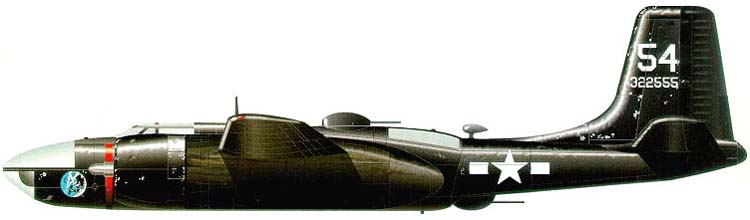

 A-26C-20   86 BS 47 BG 12 AF USAAF

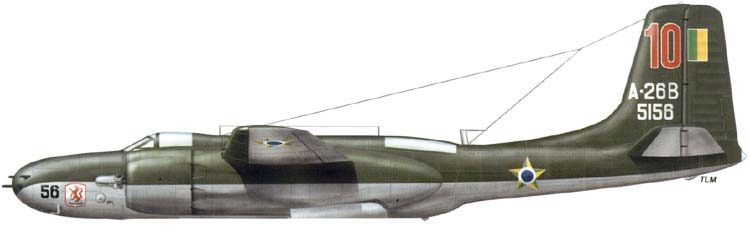

 A-26B (A-26C-40)  ВВС Бразилии   (c) Teodor Liviu Morosanu
 A-26C-30   3 BG  USAAF   (c) Анатолий Ф.Игнатий







Список источников:

Иван Малышев. Штурмовик-бомбардировщик Дуглас А-26 Инвайдер.
Крылья Родины. Николай Околелов, Александр Чечин. Нестареющий "захватчик"
Joe Baugher. Encyclopedia of American Military Aircraft. Douglas A-26/B-26 Invader
USAF Museum. Aircraft Virtual Gallery. Douglas A-26B "Invader"
Crowood. Scott Thompson. Douglas A-26  and B-26 Invader
Squadron/Signal. Jim Mesco. A-26 Invader in action
FAotW. Douglas A-26 Invader
WarbirdTech. Frederick A. Johnsen. Douglas A-26 Invader
