   Ил-10

Разработчик: ОКБ Ильюшина
Страна: СССР
Первый полет: 1944
Тип: Тяжелый штурмовик
  ЛТХ     Доп. информация



Созданный в 1944 г. бронированный штурмовик Ил-10 АМ-42 в полном объеме воплотил в себе концепцию "летающей боевой машины пехоты", у которой интегральный коэффициент боевой эффективности при решении задач непосредственной авиационной поддержки войск повышен за счет "высокой подвижности" над полем боя и частичного улучшения вооружения при сохранении общего веса брони на уровне основного штурмовика ВВС КА Ил-2. В связи с сильной загрузкой ОКБ и опытного производства завода работами по совершенствованию серийных "Илов" и обеспечению их производства, приказом по НКАП No. 414 от 12 июля 43-го 18-й авиазавод обязывался построить Ил-1 АМ-42 к 15 сентября 1943 г. Затем, по этим же причинам, срок сдачи машины был отодвинут на октябрь.

В очередной сводке НИИ ВВС о ходе работ по опытному самолетостроению от 25.10.43 г. указывалось, что работы по Ил-1 АМ-42 ведутся крайне медленными темпами.

26 октября 1943 г. Постановлением ГОКО No. 4427 С.В.Ильюшин обязывался предъявить новые машины на государственные испытания не позднее 15 ноября 1943 г. При этом двухместный Ил-1 должен был иметь: максимальную скорость у земли - 445 км/ч, а на высоте 2000 м - 450 км/ч; наибольшую дальность полета при нормальном взлетном весе - 900 км; нормальную бомбовую нагрузку - 400 кг (в перегрузку - 600 кг); вооружение, состоящее из двух пушек ВЯ с боезапасом 300 снарядов, двух пулеметов ШКАС с боекомплектом в 1500 патронов и одного оборонительного 12,7-мм пулемета М.Е.Березина УБК с боезапасом 150 патронов.

Через три дня, 29 октября, после командировки в Куйбышев, С.В.Ильюшин обратился к А.И.Шахурину с письмом, в котором писал: " Ознакомившись на заводе No. 18 с ходом постройки двух самолетов Ил-1 в одноместном и двухместном вариантах, я убедился, что постройка двух самолетов непосильна, поэтому прошу Вас Ил-1 в одноместном варианте с завода снять. Срок окончания самолета Ил-1 в двухместном варианте заводу No. 18 оставить прежний, т.е. 10 декабря 1943 г. "

С.В.Ильюшин предложил имеющийся задел по Ил-2 АМ-42 использовать для постройки штурмовика в варианте артиллерийского разведчика и корректировщика, дополнительно оборудовав его серийной турельной фотоустановкой с двумя АФА, и в таком виде предъявить на госиспытания. Однако решения руководства не последовало, и самолет в этом виде не доводился.

Отметим, что отказ от разработки одноместного варианта штурмовика с мотором АМ-42 представляется нам не совсем оправданным. В условиях наметившегося в конце 1943 г. господства в воздухе ВВС КА и наличия достаточных ресурсов истребительной авиации для сопровождения штурмовиков, уже имелась возможность несколько пересмотреть концепцию нового самолета-штурмовика. Дело в том, что относительно большие потери стрелков становились неоправданными по отношению к эффективности их оборонительной деятельности в ходе боевых операций. Так, по опыту штурмовых авиаполков 8-й и 17-й ВА в период 1943-45 гг. средний расход боекомплекта пулемета УБТ в одном боевом самолето-вылете Ил-2 составил 14,7% или 22 патрона, что соответствует продолжительности стрельбы всего 1,32 сек. В то же время вероятность поражения стрелка огнем немецких истребителей в одной атаке, как показывают оценки, была примерно в 2-2,5 раза выше, чем вероятность сбития в этих же условиях защищаемого им штурмовика, и в 3-4,5 раза выше, чем вероятность сбития немецкого истребителя огнем воздушного стрелка. То есть на один потерянный в воздушных боях Ил-2 в это время в среднем приходилось 3-4 воздушных стрелка, раненных или убитых в единоборстве с истребителями люфтваффе.

Возможно, по этим причинам опытные летчики-штурмовики не только довольно спокойно относились к боевым вылетам без воздушного стрелка в составе экипажа, но даже старались выполнять их без стрелка, вполне справедливо полагаясь на активный маневр в бою и взаимодействие с истребителями прикрытия.

В случае постройки одноместного бронированного штурмовика с мотором АМ-42 его взлетный вес мог быть сокращен примерно на 800 кг по сравнению с двухместным Ил-10, улучшилась бы аэродинамика самолета и, как следствие, возможно было заметное улучшение его летных характеристик и боевых возможностей.

Получаемый выигрыш можно было бы использовать по-разному. Например, довести скоростную дальность полета до 1200 км, увеличить максимальную бомбовую нагрузку до 1000 кг, существенно улучшить маневренные и взлетно-посадочные характеристики, скорость полета. А как более серьезный результат - появилась бы реальная возможность создать бронированный пикирующий бомбардировщик-штурмовик, потребность в котором столь остро ощущали ВВС КА при прорыве укрепрайонов вермахта.

В варианте маневренного скоростного штурмовика, как показывают расчеты, выполненные по упрощенной методике И.В.Остославского, максимальная скорость самолета у земли могла составить около 540 км/ч, на расчетной высоте 2600 м - 596 км/ч, а на высоте 5000 м около 620 км/ч. Время выполнения виража на высоте 1000 м не превышало бы 21 сек. Время набора высоты 5000 м составило бы примерно 6 минут. Длина разбега составила бы около 350 м, дистанция взлета - около 850 м, что было лучше, чем у Ил-2 АМ-38ф.

Отсюда следует, что основные немецкие истребители этого периода способны были догнать одноместный штурмовик только при наличии существенного превышения по высоте или с использованием систем форсажа. Да и воздушный бой был бы не из легких.

Одноместный бомбардировщик-штурмовик с максимальной дальностью полета в 1200 км и с бомбовой нагрузкой 1000 кг вполне было возможно создать как развитие самолета Ил-8 (2-й вариант). При этом максимальная скорость с двумя бомбами типа ФАБ-500 под крылом могла составить у земли около 455 км/ч, а на расчетной высоте 2800 м - 510 км/ч.

Длина разбега была бы около 450 м, взлетная дистанция около 1100 м, что соответствовало взлетным характеристикам самолета Ил-2 с мотором АМ-38ф. Время набора высоты 5000 м не превышало бы 8 мин. Время выполнения виража на высоте 1000 м - 22-23 сек.

Любопытно, что подобный по назначению немецкий самолет Fw.190А-5/ R16 имел значительно более слабое бронирование и более низкие летные данные.

Вариант одноместного пикирующего бомбардировщика-штурмовика имел бы запас прочности до 8, возможность пикировать под углами до 60" и максимальную бомбовую нагрузку 1000 кг (800 кг экономии веса "пошли" бы на обеспечение запаса прочности и установку тормозных щитков - около 365 кг, и на увеличение максимальной бомбовой нагрузки на 400 кг).

В силу ряда причин, связанных в основном с недоведенностью мотора АМ-42, постройка опытного двухместного Ил-1 затянулась почти на три месяца.

Лишь в начале февраля 1944 г. ответственный представитель ОКБ на 18-м авиазаводе В.Н.Бугайский смог доложить С.В.Ильюшину:

"Наконец, можно рапортовать, машину закончили. Отправку в Москву намечаем к 15 февраля Мотор заменить не сумели, та как его нам не дали до сих пор. Машина получилась хорошая во всех отношениях, исключительно перспективная и многообещающая, а главное, ясная во всех элементах. Хорошо бы к лету запустить в серию Прошу Вас дать указание, чтобы прибывшую в Москву машину Ил-1 наш народ проверил самым тщательным образом".

Несколькими днями позже старший военпред 18-го авиазавода докладывал своему руководству, что " заводом по чертежам Главного конструктора изготовлен Ил-1 - двухместный вариант бронированного истребителя с мотором АМ-42, и 14.02.44 г. отправлен на завод No. 240 для окончательной доводки".

После установки нового мотора АМ-42 и проверки всех систем С.В.Ильюшин направил " Заместителю Народного комиссара Авиационной промышленности товарищу Яковлеву А.С." докладную записку, в которой указывал, что " двухместный бронированный штурмовик Ил-10 с мотором АМ-42 готов к первому вылету, на что и прошу Вашего разрешения".

20 апреля 1944-го необходимое разрешение было получено и заводские испытания начались. К 11 мая шеф-пилот ОКБ В.К.Коккинаки сделал на новом штурмовике свыше трех десятков полетов по программе заводских испытаний.

Состав вооружения опытного Ил-10 АМ-42 включал: две пушки ВЯ-23 (300 снарядов), два пулемета ШКАС (1500 патронов), оборонительную подвижную установку ВУ-7 с пушкой Ш-20 ОКБ-15 НКВ с боезапасом 150 снарядов, 4 РО-82, 10 авиагранат АГ-2 и нормальную бомбовую нагрузку 400 кг (в перегрузку 600 кг).

При полетном весе 6300 кг (вес бомб 400 кг, без РС) максимальная скорость нового штурмовика составила у земли 512 км/ч и на высоте 2800 м - 555 км/ч. Время подъема на высоту 1000 м - 1,6 мин, на выстоу 3000 м - 4,9 мин. Дальность полета на высоте 2800 м на скорости 385 км/ч равнялась 850 км.

"Испытания прошел и подлежит передаче на государственные испытания. Самолет обладает запасом устойчивости по всем трем осям", -отмечалось в заключении отчета по заводским испытаниям.

13 мая (то есть с опозданием на 6 месяцев) в ГК НИИ ВВС КА для производства государственных испытаний были переданы сразу три экземпляра опытного Ил-10 АМ-42. Последнее обстоятельство позволило ведущему инженеру П.Т.Аброщенко (ведущий летчик-испытатель А.К.Долгов, штурман Горбунов) завершить испытания нового штурмовика всего за две недели. 27 мая, выполнив 43 полета по программе испытаний (налет 22 часа 37 минут), бригада рапортовала об их успешном завершении.

По мнению А.Долгова и летчиков облета ГК НИИ ВВС (А.Синельникова, М.Субботина, А.Живописцева и Г.Тинякова), новый штурмовик "по технике пилотирования прост и не требует специального переучивания для перехода на него летчиков, летающих на серийных самолетах Ил-2. Устойчивость и управляемость хорошие. Путевая устойчивость несколько велика. Нагрузки от рулей нормальные по величине и направлению. Нагрузки от рулей высоты несколько велики. На рулежке устойчивость самолета недостаточна " В выводах акта по результатам госиспытаний Ил-10 от 03.06.44 г. отмечалось, что " Ил-10, по сравнению с Ил-2, несмотря на ухудшение взлетно-посадочных свойств, имеет явное преимущество, в частности, максимальная скорость больше: у земли на 123 км/ч, на границе высотности на 147 км/ч Время набора высоты 3000 м меньше на 3 мин Дальность горизонтального полета на высоте 500 м возросла на 120 км Высокая скорость полета, хорошая устойчивость и управляемость при аналогичном с самолетом Ил-2 оружии активного нападения позволяют самолету Ил-10 более эффективно осуществлять штурмовые действия, а повышенная обороноспособность и лучшее бронирование способствуют большему эффекту при ведении воздушного боя с истребителями противника В эксплуатации самолет прост, его производство может базироваться на технологии серийного производства Ил-2. Самолет Ил-10 является классическим образцом самолета-штурмовика "

Акт по государственным испытаниям Ил-10 АМ-42 был утвержден генералом А.И.Репиным 9 июня 1944 г.

Машина была рекомендована для постановки серийного производства при условии устранения выявленных дефектов, связанных главным образом с ненадежной работой винтомоторной группы. В этой связи штурмовик был возвращен в ОКБ на завод No. 240 для доводки.

В ходе доводочных работ на опытном Ил-10 подвижная установка стрелка ВУ-7 с пушкой Ш-20, ввиду задержки развертывания серийного выпуска последней, была заменена на установку ВУ-8 с пулеметом УБК, который уже давно устанавливался на боевых машинах.

Усовершенствованный штурмовик Ил-10 с АМ-42 и винтом АВ-5л-24 в июле-августе 44-го успешно прошел в ГК НИИ ВВС КА государственные испытания и решением Государственного комитета обороны No. 6246сс от 23 августа 1944 г. был запущен в серийное производство сразу на двух авиазаводах No. 1 и 18.

Вес пустого самолета Ил-10, представленного на государственные испытания, равнялся 4650 кг, нагрузка нормального полетного веса не превышала 1650 кг и включала: экипаж (2 чел) - 180 кг, вес бензина - 535 кг, вес масла - 65 кг, вес стрелково-пушечного вооружения (две пушки ВЯ по 150 снарядов на ствол, два пулемета ШКАС и 1500 патронов к ним, один оборонительный пулемет УБК со 150 патронами) - 420 кг, вес бомбовой нагрузки -400 кг, вес гранат АГ-2 (10 шт.) - 20 кг и вес съемного оборудования - 30 кг.

Самолет допускал перегрузочные варианты загрузки бомб 500 кг (2 ФАБ-250 на наружной подвеске) и 600 кг (мелкие бомбы в отсеках).

При всех вариантах полетного веса штурмовика центровка (шасси выпущено) самолета лежала в пределах от 21,3% САХ (пустой самолет) до 23,9 (перегрузочный вариант с 600 кг бомб). Центровка при нормальном полетном весе составляла 23,8% САХ.

На самолете устанавливался мотор АМ-42 с винтом АВ-5л-24, диаметром 3,6 м с регулятором постоянного числа оборотов Р-7А.

Летно-тактические данные штурмовика Ил-10, прошедшего госиспытания, оказались выдающимися: при полетном весе 6300 кг (400 кг бомб, без РС) на номинальном режиме работы мотора максимальная горизонтальная скорость полета на высоте 2300 м оказалась равной 550 км/ч - почти на 150 км/ч больше максимальной скорости Ил-2 АМ-38ф, а максимальная скорость у земли составила 500 км/ч. Время набора высоты 1000 м - 1,6 мин, а высоты 3000 м - 5,0 мин. Практический потолок машины составил 7270 м.

Максимальная техническая дальность полета Ил-10 на высоте полета 500 м при скорости полета по прибору 310 км/ч составила 800 км (продолжительность полета 2 часа 28 мин.). При этом скоростная дальность (0,9 У^) до полного выгорания горючего на высоте полета 2400 м не превышала 600 км (1 час 14 мин).

Длина разбега с отклоненными на 17 щитками и с форсажем мотора составила 475 м, при этом длина взлетной дистанции (взлет с набором высоты 25 м) равнялась 1220 м.

При посадочном весе 5380 кг длина пробега самолета с применением тормозов и отклонением щитков на 45" равнялась 460 м, а длина посадочной дистанции при тех же условиях не превышала 1040 м (с высоты 25 м).

Посадочная скорость штурмовика была почти такой же, как и у Ил-2 -при посадочном весе 5380 кг с отклоненными на 45° щитками она равнялась 148 км/ч.

Удельные нагрузки на крыло и мощность мотора при нормальном полетном весе 6300 кг, равные 210 кг/м2 и 3,15 кг/л.с. соответственно, полностью соответствовали концепции маневренного скоростного штурмовика.

На высотах от земли до 2000 м скорость двухместного бронированного Ил-10 была всего лишь на 10-15 км/ч меньше максимальных скоростей истребителей люфтваффе Bf109G-2 и Fw190А-4.

По прочности штурмовик относился к классу "Б" с коэффициентом перегрузки на случай "А" (соответствующий наибольшему коэффициенту подъемной силы), равным 8,28 при полетном весе 6000 кг.

Аэродинамическое совершенство Ил-10 достигалось улучшением обводов бронекорпуса, изменением системы уборки шасси, применением более скоростных профилей крыла, герметизацией отсеков самолета. В результате лобовое сопротивление Ил-10 по сравнению с Ил-2 уменьшилось почти в два раза.

Как и на втором опытном штурмовике Ил-8 АМ-42, в бронекорпусе серийного Ил-10 наряду с мотором и кабиной пилота размещалась кабина стрелка, которая располагалась сразу же за бронеспинкой летчика.

Распределение толщины брони было сделано с учетом опыта боевого применения штурмовика Ил-2. От огня со стороны задней полусферы воздушного стрелка защищала более эффективная бронеперегородка, образованная двумя рядом стоящими бронеплитами толщиной по 8 мм каждая с промежутком между ними. Бронеперегородка одновременно являлась и силовым шпангоутом стыка бронекорпуса с хвостовой частью фюзеляжа. Задняя бронестенка и подголовник пилота были также сделаны из двух броневых листов толщиной по 8 мм. Такая схема бронирования более эффективно защищала стрелка и пилота от поражения 20-мм снарядами немецких авиапушек.

В передних стеклах фонаря пилота ставилась прозрачная броня толщиной 64 мм с металлической окантовкой. Прозрачная броня выполнялась двухслойной: сырое силикатное стекло наклеивалось на органическую (плексигласовую) подушку. Откидывающиеся боковые крышки фонаря кабины пилота выполнялись из металлической брони (толщиной 6 мм) и плексигласа. Сверху голова пилота прикрывалась установленной на фонаре 6-мм броней.

Раздельное открытие крышек фонаря позволяло летчику вылезти из кабины при полном капоте самолета. Сбоку фонаря имелись сдвижные форточки.

Передняя и средняя части фюзеляжа, образующие броневой корпус, выполнялись из листов гомогенной броневой стали типа АБ-2 толщиной от 4 (боковые листы и крышки капота) до 6 мм (диск винта, броня бензобака). Толщина нижних боковых стенок капота мотора была увеличена до 6 и 8 мм, а толщина боковых стенок кабины пилота и стрелка уменьшена до 4 и 5 мм (нижняя боковая броня кабины пилота при этом имела толщину 4 мм).

Нижняя боковая часть и пол кабины стрелка бронировались бронелистом толщиной 6 мм. Верхняя же часть бронекорпуса, имевшая поверхность двойной кривизны (за счет этого обеспечивался небольшой угол встречи снаряда с обшивкой), выполнялась из дюралюминовых листов толщиной от 1,5 до 6,0 мм.

Дело в том, что верхняя передняя часть бронекорпуса Ил-2, как показал опыт его боевого применения, практически не поражалась в воздушных боях - для огня с земли она недосягаема, от огня истребителей со стороны хвоста самолета ее защищал стрелок, а спереди немецкие летчики старались Ил-2 не атаковать, справедливо опасаясь огневой мощи пушек ВЯ-23.

Отметим, что работа по определению оптимального распределения толщины брони на самолете Ил-2 была проведена еще летом 1943 г. специалистами НИИ-48 под руководством директора института профессора Завьялова (Отчет No. 658 от 24.08.43 г.). Предложение НИИ-48 об изменении схемы бронирования штурмовика Ил-2 было поддержано начальником 5 отдела УЗСиМ ВВС инженер-подполковником Игнатьевым и начальником управления генералом Алексеевым. С целью проверки результатов НИИ-48 и конкретизации некоторых параметров по приказу Алексеева в январе 1944 г. в действующую армию (в 17-ю ВА) были командированы инженер-майор Фридман от 5 отдела УЗСиМ ВВС и старший инженер АЛ.Немчинский от НИИ-48.

Пока выездная бригада ВВС и НИИ-48 работала в частях, схема бронирования двухместного Ил-1 АМ-42, предъявленная на утверждение в НИИ ВВС КА в марте 1944 г., была отклонена военными специалистами, несмотря на то, что общий вес брони достигал 1236 кг. " Уязвимые места - задняя перегородка, моторная часть - снизу-сбоков. Их необходимо усилить путем перераспределения брони", -требовалось в заключении НИИ ВВС от 23.03.44 г.

2 мая 1944 г. директор НИИ-48 Завьялов в письме на имя Главного инженера ВСС генерала А.И.Репина докладывал, что результаты командировки специалистов достигнуты и получен "вполне удобный материал о действительно необходимом перераспределении броневой защиты."

Именно результаты этих работ и были положены в основу схемы бронирования скоростного штурмовика Ил-10.

Форма бронекорпуса Ил-10 без излишнего усложнения технологии изготовления, была значительно улучшена за счет новой компоновки водо- и маслорадиаторов систем охлаждения и смазки мотора, которые теперь полностью размещались в бронекорпусе за передним лонжероном центроплана под полом кабины пилота.

Охлаждение радиаторов осуществлялось наружным воздухом, поступавшим по двум туннелям: справа и слева от мотора. Вход в туннель был образован вырезом в носке центроплана и углублением в боковине капота. Правый туннель подводил воздух только к водорадиатору (фронтовая поверхность радиатора 8ф=33,5 дм2), а левый, имевший два рукава, - к водо- и маслорадиаторам (фронтовая поверхность маслорадиатора 8ф=12 дм2).

Температура воды и масла регулировалась открытием бронезаслонок на выходе туннеля. Бронезаслонки (толщина брони 5 и 6 мм) управлялись с помощью механизмов УР-6 и УР-2 из кабины пилота.

Туннели изготавливались из материала АМЦН толщиной 1,5 мм. Входные туннели несъемные - крепились заклепками к капоту, к носку и к профилям центроплана. Выходные туннели водо- и маслорадиаторов съемные - крепились на винтах. Вырез в переднем лонжероне для прохода туннелей тщательно герметизировался чехлом из прорезиненной ткани. Снизу туннели прикрывались 6-мм броней, а с боков -4-мм броневым корпусом. Со стороны заднего лонжерона туннели прикрывались броней толщиной 8 мм.

Благодаря такому компоновочному решению обводы бронекорпуса удалось сделать более плавными, чем у Ил-2, а более выгодная в аэродинамическом отношении схема продува радиаторов позволила уменьшить их размеры и сопротивление. Броневые листы соединялись при помощи толстых дюралюминовых лент на стальных заклепках и частично на анкерных гайках и болтах. Общий вес брони серийного самолета Ил-10 (без крепления) равнялся 914 кг.

Отметим, что на опытном Ил-10, проходившем государственные испытания, толщина брони наиболее поражаемых участков бронекорпуса (нижние боковые и боковые стенки капота мотора) была 4 мм, бронирование стрелка и пилота было несколько сильнее -боковые бронелисты обеих кабин имели толщину 6 мм, нижний боковой бронелист кабины пилота имел толщину 5 мм, а сверху пилот прикрывался 8-мм бронеплитой, установленной на фонаре. Туннели водо- и маслорадиаторов со стороны заднего лонжерона прикрывались броней толщиной 10 мм. Общий вес бронедеталей на опытной машине (без узлов крепления) составлял 930 кг.

Верхний бензобак емкостью 440 л на серийном Ил-10 располагался за мотором перед кабиной пилота в верхней части корпуса. Оба бензобака (верхний и нижний) соединялись между собой трубопроводом. Заборная трубка помещалась в нижнем бензобаке. На каждом баке устанавливался датчик бензиномера СБЭ-1080.

Смазка двигателя осуществлялась из двух маслобаков емкостью по 47 л, расположенных у блоков мотора.

Система охлаждения мотора имела расширительный бачок (20 л), устанавливаемый над редуктором мотора и водяной трубчато-пластинчатый радиатор. Емкость системы 76 л. Давление в системе 3 атмосферы.

Снизу в среднюю часть фюзеляжа был вмонтирован центроплан, над лонжеронами которого сделан пол кабины пилота. Под полом впереди заднего лонжерона центроплана устанавливался нижний бензобак емкостью 290 литров, монтируемый снизу.

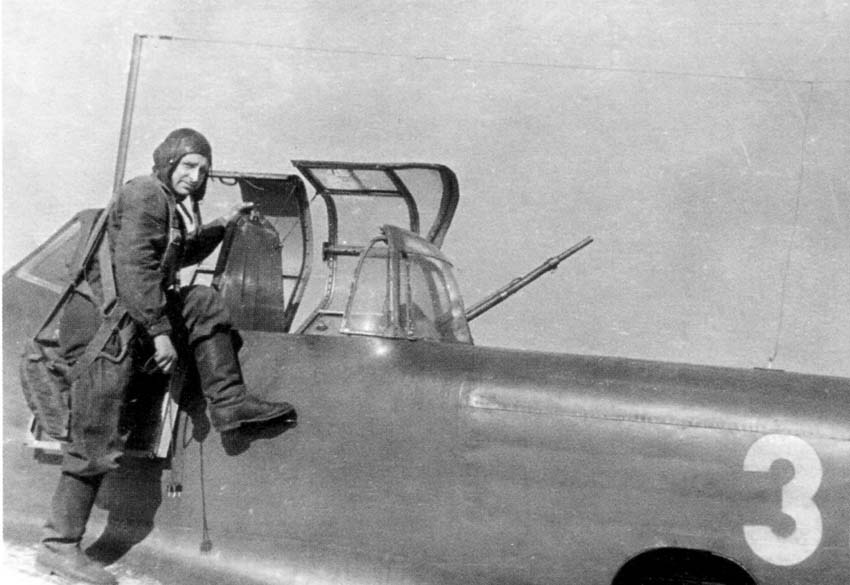

Сразу же за кабиной летчика располагалась кабина стрелка, в которой монтировалась стрелковая установка ВУ-8 под пулемет УБК. Для жесткости конструкции сверху по вырезу кабины вклепывались профили, на которые ставилось полутурельное кольцо стрелковой установки.

В кабине стрелка имелось два сидения: одно брезентовое подвесное, как на Ил-2, укрепленное с помощью лямок к бортам, а другое, жесткое - дюралюминовая чашка, откидывающаяся к задней спинке (на опытном Ил-10, проходившем государственные испытания, дюралюминового сидения не было). В рабочем положении сиденье опиралось на предохранительный кожух тросов и тяги управления.

Фонарь стрелка состоял из сварного трубчатого каркаса с обшивкой из плексигласа.

Противопожарной защитой кабин стрелка и пилота служила передняя герметичная рама с бензобаком, покрытым асбестом, двойной пол пилота и двойная задняя дюралевая перегородка от пола до заднего лонжерона (на опытном Ил-10 эта перегородка отсутствовала) .

Для устранения потерь на внутреннее сопротивление фюзеляжа встречному потоку воздуха на самолете были герметизированы все отверстия и щели, через которые может перетекать воздух, и поставлены дополнительно перегородки, делящие самолет на отсеки.

Для охлаждения и очищения воздуха в кабинах на самолете имелась вентиляция: воздух поступал в кабину через два патрубка, установленных перед педалями управления. Включение вентиляции производилось поворотом рукоятки, расположенной на дополнительной панели приборной доски. На опытном Ил-10 вентиляция кабин летчика и стрелка отсутствовала.

Хвостовая часть фюзеляжа овального сечения выполнялась полностью металлической. Каркас фюзеляжа состоял из набора рам из профилей уголкового сечения (кроме нескольких рам коробчатого сечения), дюралюминиевых стрингеров г-образного сечения и обшивки из листового дюралюмина марки ДЗ толщиной 0,8 мм.

Листы обшивки в направлении вдоль фюзеляжа стыковались внахлест с подсечкой и крепились к стрингерам и силовым рамам дюралюминиевыми заклепками с потайной головкой.

Хвостовая часть стыковалась с бронекорпусом посредством дюралюминиевого угольника толщиной 4 мм, приклепанного к хвостовой части дюралюминиевыми же заклепками. К задней бронеплите бронекорпуса угольник хвостовой части крепился при помощи 38 термически обработанных болтов диаметром 8 мм.

В задней части фюзеляжа имелся вырез под хвостовое колесо. При уборке колесо наполовину входило внутрь фюзеляжа. Вырез прикрывался сверху сферическим щитком, выколоченным из дюралюминиевого листа.

Фюзеляж заканчивался хвостовым коком, который изготавливался из набора легких прессованных профилей и дюралюминиевой обшивки толщиной 0,6 мм. Крепился кок к фюзеляжу с помощью сварной трубчатой пирамиды, снимался - отвертыванием гайки под хвостовым аэронавигационным огнем.

Киль самолета являлся неотъемлемой частью фюзеляжа. Его каркас был образован профилированными верхними частями No.No. 11-14, нервюрами, выштампованными из дюралюмина толщиной 0,8 мм, и передним лонжероном из дюралюмина толщиной 1 мм. Обшивка киля - дюралюминиевый лист толщиной 0,8 мм.

Крыло самолета - цельнометаллическое, двухлонжеронное, трапециевидной формы в плане с закругленными концами, состояло из центроплана и двух отъемных частей консолей. Плавный переход от центроплана к бронекорпусу достигался постановкой небольших зализов. Каждая консоль соединялась с центропланом четырьмя болтами. Щель по разъему перекрывалась дюралюминиевой лентой, поставленной на винтах с анкерными гайками. Полки лонжеронов стальные, термически обработанные. Набор крыла и обшивка дюралюминиевые (толщиной 0,8 мм, 1 мм, 1,2 мм, 1,5 и 2 мм).

Крыло Ил-10 компоновалось из скоростных аэродинамических профилей: у корня НАСА-0018, далее у разъемов КАСА-230 и на концах НАСА-4410.

Элероны типа "Фрайз" имели 100% весовую балансировку в виде грузов, помещаемых в носке, и аэродинамическую компенсацию, составляющую 28% от площади элерона. Обшивка элерона была полотняная, из авиационного полотна АСТ-100. Носок элерона до лонжерона обшивался дюралюминиевым листом толщиной 0,8 мм, после чего весь элерон обтягивался авиационным полотном. Для гашения момента от вращения винта на правом элероне прикреплялась пластина.

Взлетно-посадочные щитки типа "Шренк" состояли из трех секций, подвешенных на кронштейнах к двум консолям крыла к центроплану. Секции щитков соединялись между собой и управлялись из кабины пилота краном, размещенным на пульте у левого борта. Подъем и отклонение щитков производились подъемником щитков, установленным за бронестенкой кабины стрелка. Щиток мог быть отклонен: на полный угол 45° (при посадке) и на угол 17° (на взлете).

Хвостовое оперение самолета - свободнонесущее. Стабилизатор и киль металлические. Руль высоты и руль направления имели металлический каркас, обтянутый полотном.

Вертикальное хвостовое оперение состояло из киля и руля направления, имеющего роговую компенсацию. Киль был выполнен за одно целое с фюзеляжем. Балансировочный груз помещался на конце рогового компенсатора.

Рули имели трубчатые дюралюминовые лонжероны, дюралюминовые штампованные нервюры и полотняную обшивку.

Руль направления имел триммер-флетнер, а руль высоты - триммер. Управление триммерами осуществлялось из кабины пилота: триммер руля высоты - тросовой проводкой, триммер руля поворота - электрическим переключателем.

Стабилизатор состоял их двух частей. Лонжероны стабилизатора крепились к фюзеляжу посредством регулируемых стальных узлов. Переход от консоли стабилизатора к фюзеляжу закрывался дюралюминиевым обтекателем, крепившимся винтами к фюзеляжу и к обшивке стабилизатора.

Установочный угол стабилизатора в полете не регулировался - его можно было менять только на земле в пределах +2 , для чего на раме No. 11 фюзеляжа ставилась гребенка.

Управление самолетом в целом было выполнено по типу Ил-2. Проводка управления элеронами смешанная (тросовая петля на участке бронекорпуса и жесткие тяги по крылу), рулями высоты - жесткая, рулем направления, триммерами руля высоты и стопором хвостового колеса - тросовая, триммером направления - электрическая.

Мотор АМ-42 своими приливами крепился двенадцатью термообработанными болтами (8 болтов диаметром 16 мм и 4 болта диаметром 14 мм) к продольным прессованным дюралюминиевым профилям Г-образного сечения, которые связывали между собой две поперечные дюралюминиевые полурамы, приклепанные, в свою очередь, непосредственно к бронекорпусу самолета. Продольные же профили крепились к задней полураме стальным углом, к которому подходит трубчатый подкос, второй конец которого крепился на раме фюзеляжа. Получалась, таким образом, легкая и прочная конструкция. На самолете применялась система запуска ВС-50Б с пусковым насосом ПН-1. Управление нормальным газом, форсажем и пожарным краном выполнялась гибкой проводкой (жесткий трос в трубке). Управление винтом - тросовое.

Шасси самолета одностоечное, убирающееся в полете, монтировалось на концах центроплана. Нога шасси крепилась на стальном узле к переднему лонжерону центроплана. Амортизация воздушно-масляная. Полный ход стоек - 250 мм. Сзади к ноге шасси присоединялся складывающийся подкос, связанный с подъемником шасси.

Шасси убиралось назад по полету в межлонжеронное пространство центроплана с поворотом колес в процессе уборки на 86°. Такая кинематика позволила существенно уменьшить мидель и лобовое сопротивление обтекателей шасси по сравнению с Ил-2 АМ-38ф. В выпущенном положении шасси удерживалось замком, поставленным в середине складывающегося подкоса, а в убранном - верхним замком, установленным на крыле.

Хвостовое колесо 400x150 мм убиралось в хвостовой люк одновременно с уборкой шасси. Хвостовое колесо закреплялось на стальной ферме, снабженной воздушно-масляным амортизатором. Ход поршня амортизатора - 110 мм.

Система управления всеми агрегатами шасси, щитков тормозов и хвостового колеса - воздушная.

Питание всех систем воздухом производилось от компрессора АК-50, установленного под редуктором мотора, и от воздушных баллонов, расположенных в хвосте фюзеляжа.

На пульте в кабине пилота размещались ручки управления шасси и щитками. Сигнализация положения шасси электромеханическая. Электрическая сигнализация осуществлялась при помощи концевых выключателей, установленных на замках шасси и сигнальных лампочек на доске приборов пилота; механическая сигнализация -при помощи механических указателей на крыле (по типу Ил-2).

На случай отказа нормальной системы выпуска шасси на самолете имелась система аварийного выпуска шасси, состоящая из сварного рычага, установленного на верхнем узле складывающегося подкоса, тросовой проводки и лебедки, помещенной у правого борта кабины пилота. Аварийный выпуск хвостового колеса на самолете не предусматривался.

Кабина летчика и кабина стрелка были связаны переговорным устройством СПУ-2ММ с трехцветной световой сигнализацией. Для связи и вождения самолета устанавливалась радиостанция РСИ-4 с дистанционным управлением и радиополукомпас РПКО-10М.

Электрическая сеть на штурмовике была выполнена по однопроводной схеме. Для уменьшения помех радиоприему на самолете проведена полная металлизация.

Для контроля за результатами собственно бомбометания при крутом планировании, при выходе из него, а также для маршрутной аэрофотосъемки в хвостовой части фюзеляжа устанавливался фотоаппарат АФА-ИМ.

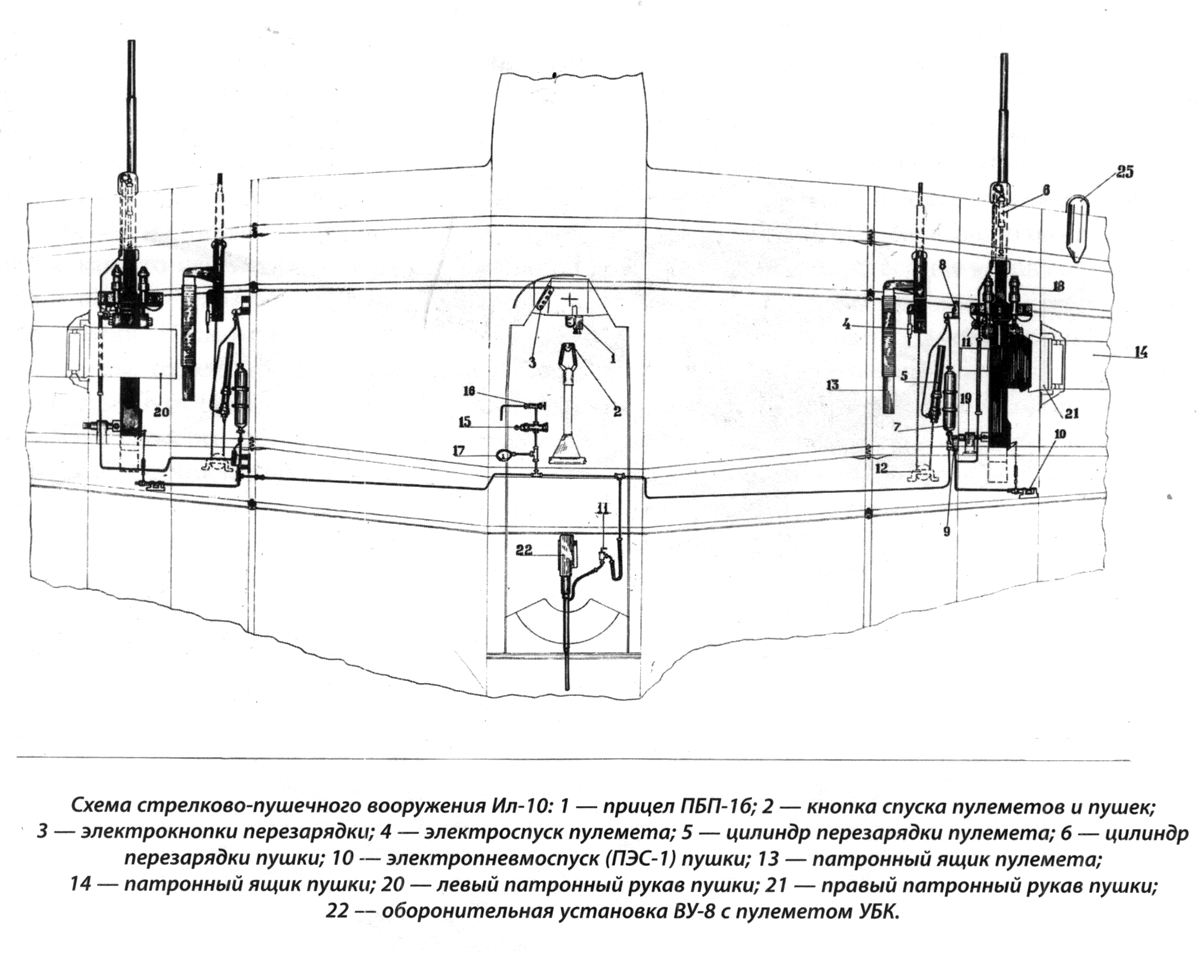

Пушки ВЯ устанавливались в консолях крыла, на двух съемных узлах, аналогично установке их на самолете Ил-2, узлы крепились к профилям крыла болтами.

Пулеметы ШКАС устанавливались в консолях крыла между нервюрами No. 1 и 2. Пулемет крепился к профилям крыла в трех точках.

Пушки ВЯ и пулеметы устанавливались в консолях крыла, за пределами плоскости, сметаемой винтом, на специальных стальных креплениях на расстоянии от оси прицела в горизонтальной плоскости 2535 мм и 3115 мм, соответственно. При этом пулеметы в вертикальной плоскости отстояли от оси прицеливания на расстояние 1366 мм, а пушки ВЯ - на 1417 мм. Пристрелочная дальность - 400 м.

Питание пулеметов осуществлялось из патронных коробок (по типу Ил-2), расположенных рядом с пулеметами.

Питание пушек патронами одностороннее. Поэтому правый и левый рукава, соединяющие патронные ящики с пушками, по своей конфигурации были разными.

Ящик для патронов несъемной конструкции выполнялся в виде специального отсека на участке от нервюры No. 3 до No. 9 в межлонжеронной части консоли крыла.

Граничащая с пушечной установкой нервюра No. 3 в средней части имела вырез по ширине ящика, окантованный дюралюминиевыми профилями, на которых устанавливались кронштейны крепления жесткого рукава и направляющего ролика.

Ящик имел две крышки, прикрепленные к крылу спереди на двух крючках и сзади на двух замках каждая. Профиль крышек выдерживался по верхнему контуру крыла.

Звенья и гильзы выбрасывались наружу. Гильзоотводы пушек закрывались снизу пружинными крышками, предохраняющими пушки от грязи во время рулежки по аэродрому и уменьшающими вредное сопротивление в полете. При стрельбе эти крышки открывались выходящей гильзой, а в закрытом положении они удерживались пружинами.

Управление огнем крыльевых пулеметов и пушек осуществлялось с помощью электрокнопки, помещенной на ручке управления самолетом, и двух выключателей на электрощитке в кабине пилота. При стрельбе надо было предварительно включить тумблер пулеметов или пушек, а затем вести стрельбу, нажимая боевую кнопку, помещенную на ручке управления.

При одновременной стрельбе из обоих видов оружия было необходимо включить оба тумблера. Стрельбой из пушек управляли при помощи пневмо-электроспуска ПЭС-1, а из пулеметов - электроспуска М-10. На пулеметах дополнительно за крючок спуска закреплялся трос с кольцом для ручного спуска пулемета. Этим тросом пользовались при зарядке пулемета на земле.

Перезарядка пулеметов и пушек электропневматическая: рабочее давление 35 атмосфер. Пуск воздуха в цилиндры перезарядки производился через электро-пневмоклапаны ЭК-1, управляемые четырьмя кнопками из кабины пилота. Кнопки размещались на общей колодке у переднего стекла фонаря пилота. Система перезарядки питалась воздухом от системы шасси и запуска мотора. Кнопка для включения клапанов размещалась слева над приборной доской пилота. Перезарядка пулемета пневматическая, работала при давлении 35 атм. от самолетной пневмосети и осуществлялась цилиндром перезарядки, закрепленным слева от оружия на каркасе обтекателя.

Такое решение объяснялось только лишь тем, что усилие перезарядки было очень большим - 120 кг при ходе 211 мм.

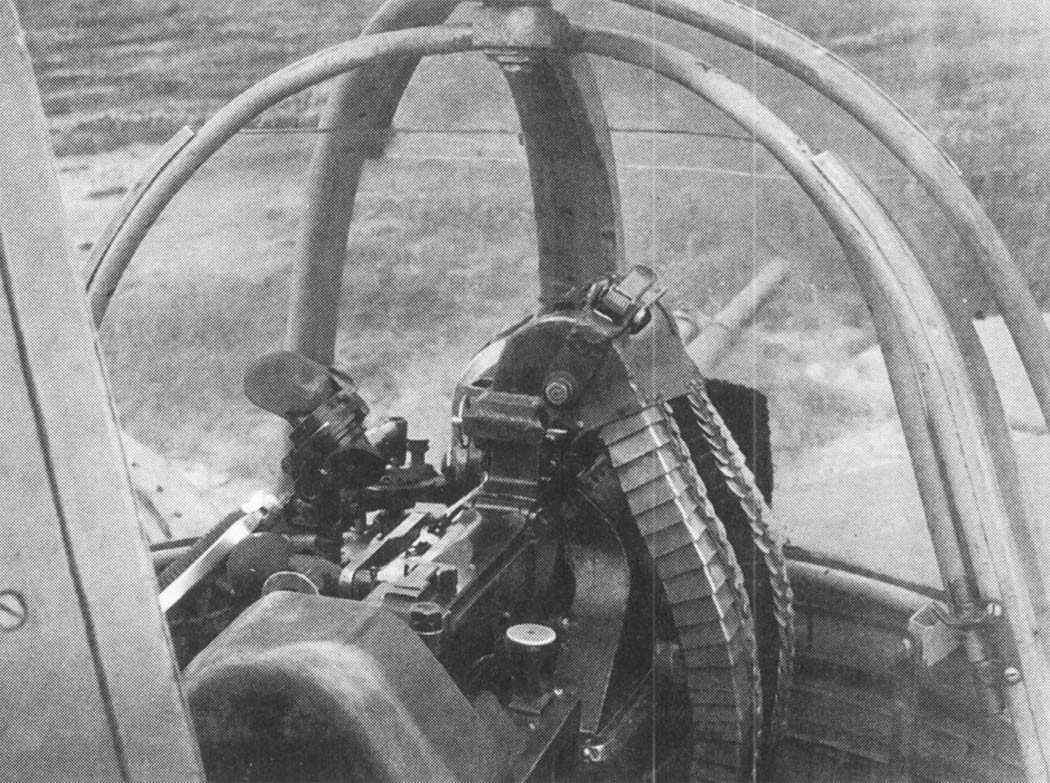

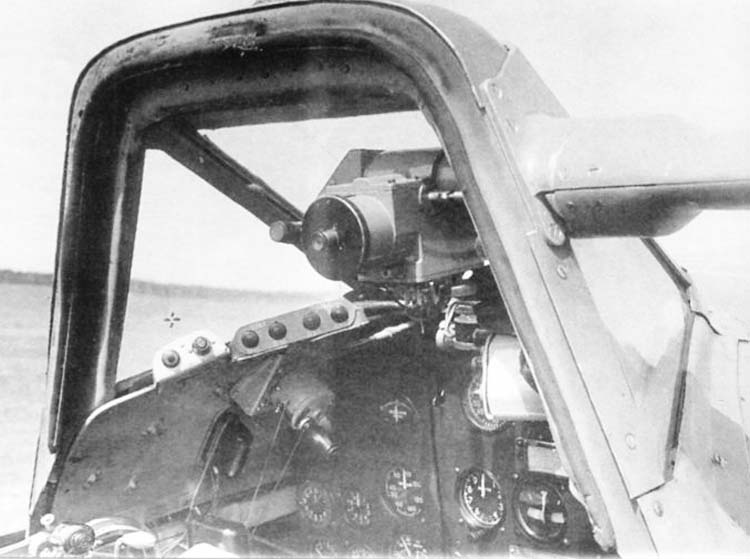

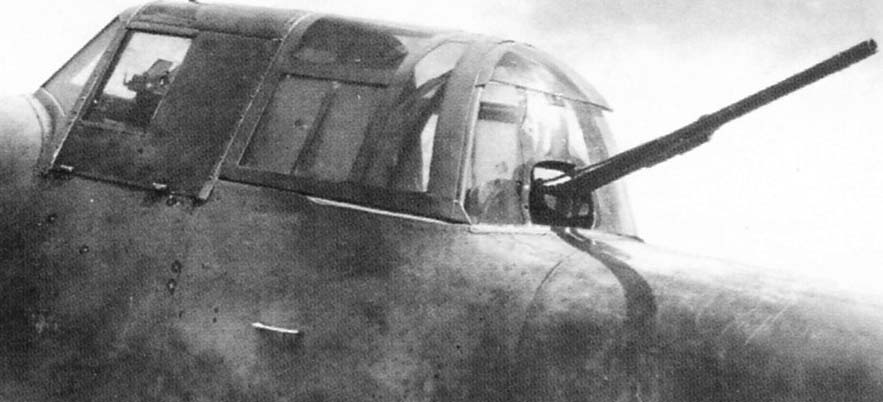

В задней кабине монтировалась подвижная установка ВУ-8 с пулеметом УБК (дальность пристрелки 400 м - стандартная для этого периода), питание к которому подводилось из съемных магазинных коробок (150 патронов в 3 магазинах по 50 штук). Гильзы и звенья направлялись по брезентовому рукаву под установку ВУ-8. Установка обеспечивала следующие углы обстрела задней полусферы: вверх

- 50°, вниз - 18°, вправо от стрелка -45° и влево - 55°. Прицеливание производилось при помощи коллиматорно-го прицела К8-Т с электроподсветом.

Для учебных целей и для контроля боевого применения на лафете пулемета УБК справа, а также и на консолях крыла предусматривалась установка кинофотопулемета ПАУ-22.

Управление ПАУ-22 производилось кнопкой, помещенной на затыльнике лафета у рычага спуска. При нажатии на спусковую гашетку рычаг спуска нажимал на кнопку и включал механизм съемки ПАУ-22. Питался ПАУ-22 от бортовой сети.

Установка ПАУ-22 на консолях крыла включалась в самолетную электросеть, причем съемка была синхронизирована со стрельбой из пушек, что достигалось включением фотокинопулемета в цель электроспуска пушки.

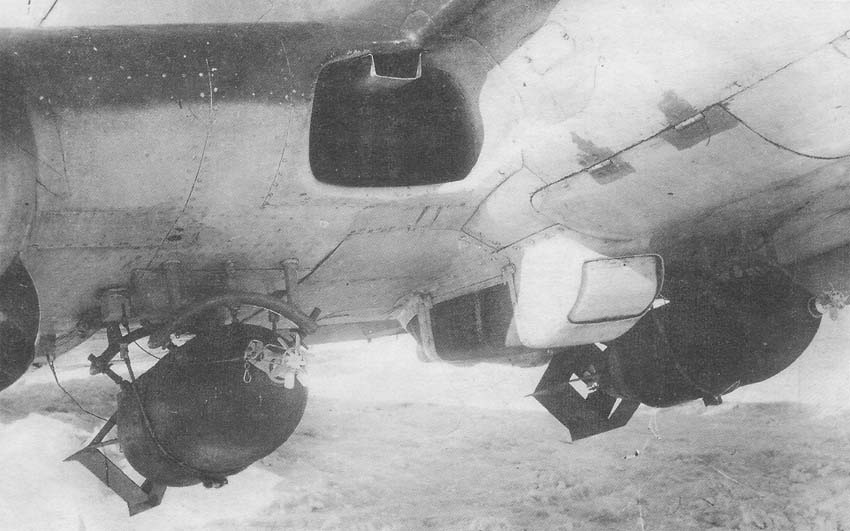

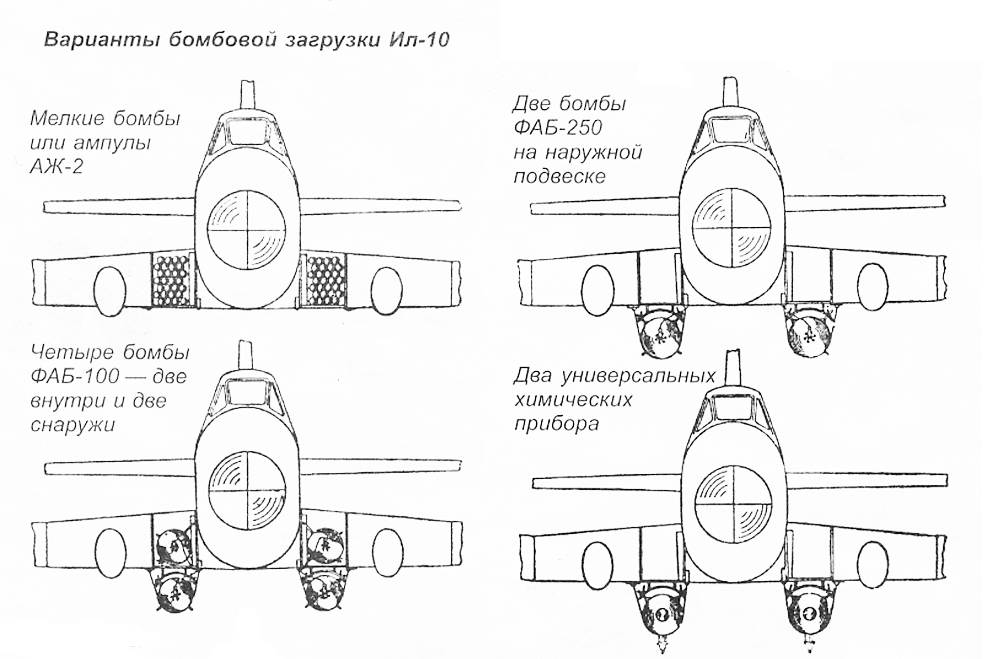

На штурмовике предусматривалась установка 4-х балок (по две на каждую консоль) для реактивных снарядов трех типов: РС-132, РОФС-132 и РС-82. Кроме того, имелась возможность подвески химприборов УХАП-250 (на наружные бомбодержатели). Реактивные снаряды и химприборы подвешивались за счет бомбовой нагрузки:

Осколочные и зажигательные бомбы калибров от 1 до 25 кг включительно и ампулы АЖ-2 загружались в два бомбоотсека (вместо 4-х на Ил-2), образованных стенками нервюр центроплана по обе стороны от бронекорпуса самолета, как в бункер. Бомбы укладывались непосредственно на нижние створки люков горизонтально вперед взрывателями, которые при этом не контрились. Створки люков удерживались цепными тягами, соединенными с замками ДЕР-21. При его открывании происходил сброс мелких бомб. После сбрасывания бомб створки люков подтягивались штурвалом при помощи троса.

При переводе ручки АСШ из положения ПЗ в положение ПО трос закрывания створки бомболюков отстопа-ривался, после чего можно было осуществить сброс бомб.

В отличие от обычных осколочных авиабомб, ПТАБ-2,5-1,5 укладывали в бомбоотсеки головной частью назад. Это делалось для того, чтобы как можно дольше удержать контровочное приспособление на бомбе при выпадении ее из отсека. Бомбы укладывали по длине отсека в три ряда. Между рядами крепились перегородки. Взрыватели ПТАБ контрились.

В бомбоотсеки И л-10 при нормальной бомбовой нагрузке помещалось: 144 ПТАБ-2,5-1,5 - 230 кг, 136 АО-2,5 с.ч. (сталистый чугун) - 400 кг, 182 АО-2,5-2 (из 45-мм снаряда) - 400 кг, 56 АО-8М4 (короткие) - 400 кг, 40 бомб типа АО-10 с.ч. (сталистый чугун) - 392 кг.

В перегрузочном варианте самолет мог взять: 2 ФАБ-250 - 500 кг, 176 АО-2,5с.ч. -520 кг, 200 АО-2,5-2 (из 45-мм снаряда) - 440 кг, 80 АО-8М4 (короткие) - 570 кг, 80 бомб типа АО-10-6,5бис - 552 кг. Максимальная бомбовая нагрузка 600 кг достигалась при подвеске 2-х ХАБ-250-200 и 2-х ХАБ-100. Химических ампул АЖ-2 (125 мм, вес 1,5 кг) штурмовик мог взять 166 штук в обоих отсеках, что обеспечивало нагрузку 250 кг. На замки ДЗ-42, расположенные на нервюрах No. 1 центроплана, подвешивались бомбы калибром от 100 до 250 кг. На них же подвешивались спецприборы дымовых завес. Бомбы от 50 до 250 кг поднимались с крыла самолета с помощью лебедки БЛ-4. Подвеска 4-х РС-82 увеличивала вес полезной нагрузки на 28 кг, а 4-х РС-132 - на 92 кг. Управление бомбодержателями электрическое с механическим дублированием. Управление РО и спецприборами только электрическое.

Сбрасывание авиабомб осуществлялось электрически, с помощью боевой кнопки, расположенной на ручке управления самолетом, электробомбосбрасывателя ЭСБР-ЗП, установленного на правом борту кабины пилота, и временного механизма штурмовика ВМШ-10, размещенного на правой стороне доски приборов.

Снятие механизмов сбрасывания с предохранителя и дублирование электрического сбрасывания производилось с помощью аварийного сбрасывания АСШ, находящегося справа от сидения пилота.

Управление прибором УХАП было только электрическим от кнопки электробомбосбрасывателя ЭСБР-ЗП, установленного на правом борту кабины пилота впереди такого же ЭСБР-ЗП, который использовался для бомбометания.

Углы установки РО в вертикальной и горизонтальной плоскостях к оптической оси прицела выбирались исходя из расчета стрельбы на дистанцию 800 м (2°30' для РО-132 и 2° для РО-82). Стрельба РСами была возможна как по одному снаряду, так и залпом - по два снаряда и по четыре снаряда. При одиночной стрельбе сначала "сходил" РС самого крайнего ракетного орудия левой консоли, затем с симметричного ему РО правой консоли, после этого с ближнего к фюзеляжу РО левой консоли и следом - с направляющей РС правой консоли. При стрельбе по два снаряда сначала сходили два крайних РС, затем два РС с внутренних РО и т.д. Стрельбой из РО управляли от ЭСБР-ЗП, нажимая на боевую кнопку, установленную на ручке управления самолетом.

Бомбы весом 50 и 100 кг подвешивались внутри отсеков на замки ДЕР-21. Управление замками электрическое и механическое, точно такое же, как и при загрузке отсеков мелкими бомбами. Наружная подвеска предусматривала подвеску бомб ФАБ-100, ФАБ-250, БРАБ-220, ХАБ-100 и хим-прибора УХАП-250 на тросовых поясах под бомбовыми отсеками.

Временной механизм штурмовика ВМШ-10 позволял сбрасывать бомбы с горизонтального полета и с низких высот в том случае, когда цель на угле прицеливания закрывалась капотом мотора.

ЭСБР-ЗП и ВМШ-10 имели электрообогрев, для включения которого в кабине летчика на приборной доске имелся один общий тумблер.

На самолете устанавливалась сигнализация, связанная с работой ВМШ-10 и состоящая из двух ламп (красной и зеленой), расположенных у летчика над доской приборов. Зеленая лампочка сигнализировала летчику о необходимости изменения угла планирования (точка маневра) при бомбометании с планирования, а красная указывала на сброс (момент подачи тока на ЭСБР-ЗП).

Кроме этого, на штурмовике имелась сигнализация подвешенных бомб на замках ДЕР-21 и ДЗ-42, а также открытого положения створок бомболюков и выпадания мелких бомб. При этом сигнальные лампы, отвечающие за бомбы на ДЕР-21 и ДЗ-42 в рабочем положении (то есть, когда подвешена бомба) горели и гасли по мере освобождения самолета от бомб. Сигнальные лампочки створок люков, наоборот, загорались только при открытых люках.

В хвостовой части фюзеляжа устанавливался держатель авиационных гранат ДАГ-10. В держателе помещалось 10 гранат АГ-2.

Кассета представляла собой узкий прямоугольный ящик, внутри которого имелись два тоннеля для гранат, посередине - колонка с кулачковым валиком, вверху - электромагнит с храповиком и детали сигнализации. Устанавливалась кассета в хвостовой части фюзеляжа между рамами No. 3 и No. 4 правого борта. Кассета закреплялась к профилям фюзеляжа посредством трех кронштейнов. В шарниры кронштейнов вставлялись морские болты, которые обеспечивали легкий съем кассеты. Обшивка фюзеляжа имела вырез по габаритам торца кассеты. Управление кассетой электромагнитное. Для этой цели в кабине пилота и кабине стрелка имелись небольшие щитки с тумблерами, кнопкой сбрасывания и сигнальной лампой.

Прицеливание при бомбометании осуществлялось с помощью прицельных линий и штырей на капоте и перекрестий на переднем стекле фонаря.

27 сентября 44-го шеф-пилот ОКБ выполнил облет первого серийного штурмовика Ил-10 (зав. No. 101001) производства завода No. 1 им. Сталина.

Начиная с октября 1944 г. первые серийные Ил-10 производства заводов No. 1 и No. 18 без предварительных контрольных испытаний в ГК НИИ ВВС КА начали передаваться военной приемке для перевооружения строевых частей. К 5 января 1945 г. в 1-ю запасную авиабригаду п-ка А.И.Подоль-ского для перевооружения маршевых полков ПОСТУПИЛО 45 новеньких Ил-10 АМ-42.

Первым полком в ВВС, получившим на вооружение штурмовик Ил-10, стал 108-й гвардейский штурмовой авиационный орденов Суворова и Богдана Хмельницкого полк п-п-ка О.В.Топи-лина 3-й штурмовой авиадивизии. С этой целью в ноябре 44-го полк прибыл на 18-й авиазавод в г.Куйбышев.

Закончив к 12 декабря теоретический курс обучения, летно-технический состав полка в полном составе перебазировался на аэродром Муханово 5-го запасного авиаполка 1-й заб около ст.Кинель-Черкасы, где приступил к практическому освоению новой машины.

В процессе переучивания летного состава полка и отработки программы летных испытаний серийных машин был выявлен ряд серьезных конструктивных и производственных дефектов как собственно самолета, так и мотора АМ-42, порожденных скоростным проектированием в условиях военного времени.

Во время сдаточных полетов летчику-испытателю 18-го авиазавода Е.Н. Ломакину дважды, по причине возникновения пожара на моторе при крутом планировании, пришлось спасать от огня и машину, и себя.

Установка на входе всасывающего патрубка мотора заградительной сетки (так называемый антифляминг), исключающей попадание выхлопных газов в карбюратор, проблемы не решило. Из очередного полета Ломакин привез бесформенный слиток - в результате возникшего пожара на моторе антифляминг расплавился. Летчик едва остался жив. Только после установки в воздушном канале дроссельной заслонки, управление которой было связано с управлением подачи топлива в мотор, пожары на Ил-10 Ломакина прекратились.

Командиру эскадрильи 108-го гшап к-ну Иванову повезло меньше. На его Ил-10-м, так же как это случилось на машине Ломакина, в полете возник пожар. Иванову, находившемуся далеко от аэродрома, справиться с горящей машиной не удалось. Пожар принял катастрофические размеры, взорвался передний бензобак... Летчик погиб.

Надо сказать, что ни на самолете Ил-10, проходившем испытания в ГК НИИ ВВС, ни на машинах, облетанных летчиком-испытателем 18-го завода К.К.Рыковым, пожары никогда не возникали.

Для расследования случившегося из Москвы прибыла Государственная комиссия. В результате ее работы было принято решение о временном приостановлении серийного производства Ил-10.

Решение комиссии ускорило отработку и проведение некоторых конструктивных мероприятий по самолету и мотору. Ремонтные бригады заводов No.No. 1, 18 и 24 буквально дневали и ночевали в полку, устраняя выявленные дефекты.

После ряда доработок эксплуатационные и надежностные характеристики Ил-10-го вошли в некое подобие нормы, и 26 декабря серийное производство новой машины было возобновлено.

В 1У-м квартале 1944 г. авиазаводами No. 1 и 18 было изготовлено и передано в строевые части ВВС КА всего 41 Ил-10. Позже темп производства нового штурмовика возрос и вышел на плановый уровень. Так, 18-й авиазавод в январе 45-го сдал ВВС 50 машин, в марте - 90, а в мае - 163 штурмовика. До 1 мая 1945 г. авиазаводами НКАП No. 1 и 18 было передано ВВС 785 Ил-10. Однако не все из них попали на фронт.

Благополучно завершив к 22 февраля 1945 г. полную программу переучивания на штурмовик Ил-10, 108-й гшап на следующий день убыл в полном составе (43 самолета Ил-10 производства заводов No. 1 и No. 18 1-й, 2-й, 3-й и 4-й серий с АМ-42 с винтом АВ-5л-24) в действующую армию на 1-й Украинский фронт в состав 2-й ВА.

С целью ускорения перебазирования полка инженеры и техники летели вместо стрелков и самостоятельно готовили машины на всех промежуточных аэродромах, что было далеко не просто ввиду наступившей весенней распутицы, захватившей большинство аэродромов по пути следования полка. Только к 28 марта 1945 г. полк смог собраться в полном составе на аэродроме Шпроттау в Силезии.

Пока на фронте было затишье, 108-й гвардейский усиленно готовил молодое пополнение, отрабатывая на ближайшем полигоне бомбоштурмовые удары по наземным целям.

С целью поднятия авторитета нового штурмовика и уверенности летного состава в своих силах командованием 108-го гвардейского шап и 5-го гвардейского иап 11-й гиад, также базировавшемся на аэродроме Шпроттау, был организован показательный воздушный бой Ил-10 с истребителем Ла-5ФН. Ил-10 пилотировал начальник воздушно-стрелковой службы полка к-н А.И.Сироткин, а "лавочкин" -Герой Советского Союза к-н В.И.Попков, лично сбивший к этому времени 37 немецких самолетов.

А.И.Сироткин вспоминает: "Первым упражнением по согласованной программе была погоня истребителя за штурмовиком, при крутом планировании. Набрали высоту две тысячи метров, начали, Я дал газ мотору и понесся к земле, как с крутой, градусов 40, горы. "Лавочкин" от меня отстал. Далее мы выполняли горку с набором высоты. На удивление всем, и здесь вначале я опережал "Ла-пятый", но вскоре он меня догнал и обошел. Затем мы демонстрировали бой на виражах и выполнение различных фигур высшего пилотажа. Как Попков ни старался, но его "Ла-пятому" редко удавалось зайти мне в хвост для атаки. Зато и мой стрелок, и я несколько раз ловили его в перекрестья своих прицелов. После проявления пленки фотокинопулеметов, которыми мы "воевали" в том полете, было установлено, что по "Ла-пятому" несколько раз прошлись очереди нашего оружия. Конечно, из сказанного нельзя делать вывод, что штурмовик Ил- 10-й превосходил истребитель Ла-5 по скорости и маневренности. Но этот бой показал, что новый штурмовик уверенно может постоять за себя и в воздушном бою с немецкими истребителями".

Практика обучения летного состава штурмовой авиации ведению воздушного боя с истребителями вскоре получила широкое распространение.

В этой связи "Главный Конструктор самолетов Ил" С.В.Ильюшин 15 июня 1945 г. направил на имя Главкома ВВС КА А.А.Новикова письмо, в котором писал: " Считаю необходимым доложить Вам, что самолет Ил-10 является штурмовиком, с запасом прочности 8,28 крат и поэтому он должен эксплуатироваться в частях ВВС КА как штурмовик в соответствии с существующей инструкцией по боевому применению штурмовиков Ил-2, о чем и прошу дать указание авиационным частям.

Если опыт войны требует изменения инструкции по боевому применению штурмовиков Ил, и если это изменение инструкции требует изменений в самолете, то прошу Вас сообщить об этом, чтобы я мог принять соответствующие конструктивные решения по самолету Ил-10".

Надо сказать, что такая страховка, учитывая тогдашнюю обстановку в стране, была вовсе не лишней.

Боевые действия 108-й гшап начал 16 апреля 1945 г. на Берлинском направлении. За 15 дней боев (с 16 по 30 апреля) летчики 108-го гшап совершили 450 боевых вылетов, ежедневно выявляя те или иные качества и особенности штурмовика. Их тут же фиксировала бригада ГК НИИ ВВС КА во главе с ведущим инженером-испытателем самолета Ил-10 полковником П. Т. А брощенко.

Кроме П.Т.Аброщенко, в состав бригады входили: ведущий летчик-испытатель А.К.Долгов, инженеры С.Г.Фролов, В.Н.Ковынев, В.Д.Кабанов, С.Т.Глущенко. Представителем Управления ВВС был А.И.Алексеев.

Кроме них для обеспечения войсковых испытаний к 108-му полку были прикомандированы также и несколько бригад от предприятий наркомата авиапромышленности. Бригаду специалистов 18-го авиазавода возглавлял старший инженер А.С.Руденко, 24-й моторостроительный завод представлял инженер П.С.Захаров, а ОКБ Ильюшина командировало двух ведущих конструкторов - Д.Л.Коклина (по вооружению) и В.А.Ерофеева (по моторной установке).

Работа этих мужественных людей проходила в необычайно жестких условиях: их работу контролировал Государственный Комитет обороны СССР, а отчет по результатам государственных войсковых испытаний самолета Ил-10 утверждал лично И.В. Сталин - Председатель ГКО.

В выводах отчета по результатам войсковых испытаний самолета Ил-10 указывалось, что:

" Бомбовая нагрузка самолета по весу, назначению и калибру подвешиваемых авиабомб обеспечивает выполнение возлагаемых на самолет-штурмовик задач.

Вооружение самолета Ил-10 по количеству боевых точек, калибру и боезапасу к ним отличия от вооружения Ил-2 не имеет При действии по целям, прикрытым истребителями противника, самолет Ил-10 требует сопровождения в такой же степени, как и самолет Ил-2. Наличие большего диапазона скоростей и лучшей маневренности облегчает задачу истребителей сопровождения и позволяет Ил-10 вступать в активный воздушный бой с противником.

Живучесть конструкции (бронирование экипажа и винтомоторной группы) лучше, чем на самолете Ил-2, и в целом является достаточной. Уязвимыми местами могут являться водо- и маслорадиаторы. В целом эффективность броневой защиты экипажа и ВМГ от малокалиберной зенитной артиллерии и истребительной авиации в период войсковых испытаний в достаточной степени не выявлены и требуют дополнительной проверки путем анализа повреждений на самолетах, находящихся в других действующих частях ВВС.

Обзор из кабины летчика, вследствие отсутствия обзора назад и затенения переднего стекла в плохих метеоусловиях (дождь, снег), в сравнении с обзором на самолете Ил-2 -хуже.

Временной механизм ВМШ-10, так же как и ВМШ-2, в боевых условиях при противодействии МЗА и ЗА противника использовать невозможно, так как ВМШ-10 требует длительного нахождения над целью без ПЗМ.

Основным методом бомбометания в боевых условиях на самолете И л-10 принят тот же, что и для Ил-2, с той лишь разницей, что:

  1. возросли углы планирования с 30° до 50",
  2. возросла скорость ввода в пикирование от 320 до 350 км/ч,
  3. скорость вывода из пикирования выросла до 500-600 км/ч,
  4. улучшилась маневренность самолета.

Время подготовки Ил-10 к боевым вылетам механиком и мотористом практически такое же, что и время, потребное для Ил-2.

Взлетно-посадочные свойства Ил-10 позволяют осуществлять его эксплуатацию с таких же аэродромов, что и для Ил-2, но требуются более открытые подходы. Взлетные данные Ил-10 в сравнении с Ил-2 хуже: длина разбега больше на 75-100 м.

Цельнометаллическая конструкция Ил-10, в сравнении с конструкцией планера Ил-2, упрощает уход за ним и увеличивает срок его службы, этому способствует и применение клепки впотай и хорошей окраски самолета, наряду с очень удобным эксплуатационным люком в фюзеляже, обеспечивающем хороший подход к трубопроводам, агрегатам и управлению. "

Кроме того, отмечалось, что по технике пилотирования самолет прост. Имея лучшую устойчивость, хорошую управляемость и более высокую маневренность, Ил-10, в сравнении с Ил-2, охотно прощает летному составу ошибки и не утомляет летчика при полете в болтанку. Переучивание летного и инженерно-технического состава, работавших на Ил-2 с АМ-38ф, при переходе на Ил-10 с АМ-42 трудности не представляет. Летному составу достаточно 10-15 учебно-тренировочных полетов общим налетом 3-4 часа. Инженерно-технический состав легко может освоить и изучить матчасть самолета и мотора непосредственно в процессе эксплуатации.

"Простота в технике пилотирования и сравнительно легкий переход к эксплуатации Ил-10 как летным, так и техническим составом дают возможность перевооружить штурмовые авиачасти на этот самолет в самые кратчайшие сроки ", - указывалось в выводах отчета.

В качестве основных дефектов Ил-10-го Госкомиссия отметила следующие:

" Неудовлетворительная конструкция фонаря кабины (трудно открывается на земле, рулежка и полет в сложных метеоусловиях с открытым фонарем невозможны).

Отсутствует обзор назад из кабины летчика (необходимо сделать в бронеспинке вставку из прозрачного бронестекла по типу самолета Ил-2).

Усилия на ручку колес шасси при рулежке и посадке на мягком грунте и зимой в снег зарываются, деформируются и тормозят движение самолета.

Тросы везде рвутся: и ограничительные тросы фонаря кабины и аварийного выпуска шасси, и системы управления, а также тросы стопора костыля.

Прочность покрышек колес 800x260 мм, как и эффективность тормозов, недостаточна.

При аварийных посадках ломается силовая рама крепления узлов шасси и разрушаются упоры хвостового колеса при посадке с убранным костылем, а также ломается рама No.14 фюзеляжа.

Шасси самолета при давлении воздуха в системе 38 атм. на скоростях свыше 260 км/час не выпускаются".

Кроме того, нормальное боевое использование штурмовика затрудняли недостаточная надежность мотора АМ-42 и малые сроки его службы.

За все время войсковых испытаний 76% моторов вышли из строя по причине сильного износа поршневых колец, приводившего к потере компрессии. В 16% случаях АМ-42 выходили из строя по причине появления бронзовой, стальной и алюминиевой стружек, попадания воды в картер и выбрасывания масла.

Частому выходу моторов из строя способствовало и отсутствие на самолетах в системе забора воздуха в мотор противопыльного фильтра.

В заключение отчета по войсковым испытаниям Государственная комиссия сделала вывод, что Ил-10 АМ-42 войсковые испытания выдержал удовлетворительно и является вполне современным бронированным штурмовиком ВВС КА.

За время войсковых испытаний летчики 108-го ппап уничтожили и повредили 6 единиц бронетехники, 60 автомобилей, 100 повозок противника с грузами.

Так, 18 апреля 12 Ил-10 (ведущий комэск к-н Пялипец) в сопровождении 4 Ла-5 нанесли бомбоштурмовой удар по автомашинам и танкам противника в районе пункта Гросс-Оснинг, дорога Коттбус-Шпремберг. В пяти заходах группа уничтожила и повредила до 14 автомашин, одно орудие и танк. 20 апреля семерка Ил-10 (ведущий - штурман полка м-р Жигарин) нанесла бомбоштурмовой удар по подходящим резервам противника на дорогах Гросскерис-Тройнитц, Эродорф-Топхин. Обнаружив большую колонну немецких танков и автомашин, прикрытых зенитной артиллерией, группа стремительной атакой подавила огонь зениток, а затем в 12 заходах подожгла 15 автомашин и один танк. 26 апреля 9 Ил-10 (ведущий комэск к-н Железняков) нанесла бомбоштурмовой удар по населенному пункту Шлейтинг, уничтожив до 30 повозок с грузами.

30 апреля полк понес первую потерю. При отходе от цели группы штурмовиков комэска Железнякова в Ил-10-й летчика Городецкого попал крупнокалиберный зенитный снаряд - от машины отделился винт, а носовая часть раскрылась железным "цветком"... Экипаж погиб.

Анализ боевых возможностей штурмовика Ил-10 показывает, что летчик-штурмовик с хорошей летной и стрелковой подготовкой, атакуя в боевых условиях немецкий истребитель танков типа 1в Pz.38(t) Ausf  с пикирования под углом 45-50 , вполне мог обеспечить при стрельбе из пушек с дистанции 400 м вероятность поражения последнего около 0,6, а танка Pz.IV Ausf F/Н - с вероятностью 0,32. То есть эффективность Ил-10-го при действиях по немецким средним танкам, по сравнению с Ил-2, возросла значительно, даже несмотря на уменьшенную бомбовую загрузку противотанковыми авиабомбами и химическими ампулами. Однако пилотирование и прицеливание в этом случае требовали от летчиков повышенного внимания и были не под силу молодым летчикам.

При углах планирования 25-30° эффективность ударов штурмовиков Ил-10 по немецкой бронетехнике практически не отличалась от таковой для Ил-2 с ВЯ-23.

Принимая во внимание качественный состав панцерваффе на завершающем этапе войны, приходится констатировать, что принятие на вооружение штурмовика Ил-10 все же не повысило в должной мере противотанковых свойств штурмовой авиации Красной Армии, а штурмовые самолеты семейства "Ил" так и не стали "грозой" для танков вермахта...

По состоянию на 10 мая 1945 г. в составе воздушных армий фронтов насчитывалось 120 исправных и 26 неисправных самолетов Ил-10. Кроме этого, в ВВС ВМФ имелось 12 Ил-10.

К началу войны с Японией программу боевой подготовки на Ил-10 успел пройти 26-й шап 12-й шад ВВС ТОФ. Это был единственный штурмовой авиаполк в составе группировки ВВС КА и ВМФ на Дальнем Востоке (9-я, 10-я и 12-я ВА, ВВС ТОФ), вооруженный новыми ильюшинскими штурмовиками. По состоянию на 09.08.45 г. в составе полка имелось 35 штурмовиков Ил-10.

В период 10.25-10.45 23 экипажа 26-го шап под прикрытием 31 Як-9 из 14-го иап нанесли бомбоштурмовой удар по кораблям и транспортам в порту Расин. Три группы штурмовиков по 6 И л-10 в каждой атаковали японские корабли с пикирования под углом 25-30 с целью подавления зенитной артиллерии на них и у причалов порта. Вслед за группами подавления через три минуты по транспорту на внутреннем рейде с высоты 25 м нанесла удар топмачтовым способом четвертая группа Ил-10, которую вел командир 26-го шап м-р А.М.Николаев. Удары по кораблям наносились с разных направлений. Бомбовая загрузка Ил-10-топ-мачтовиков состояла из 2 ФАБ-250. В результате удара, по донесениям экипажей, один транспорт был потоплен и один - поврежден.

Несмотря на то, что большая часть сил штурмовиков была направлена на подавление батарей зенитной артиллерии, во время атаки японские зенитчики сбили над портом 2 Ил-10, еще пара "десяток" от полученных повреждений в бою была потеряна на обратном пути. Отметим, что столько же штурмовиков Ил-2 было сбито огнем зенитной артиллерии и во время удара 37-го шап (32 Ил-2) по порту Юки в период 9.51-10.11 этого же дня. Столь большие потери штурмовиков явились полной неожиданностью для советского командования.

Повторный удар 26-го шап по порту Расин был нанесен в 17.00 уже в составе 14 Ил-10 в трех группах. Первой цель атаковала группа подавления зенитной артиллерии, а через 8-10минут с высоты 25 м Ил-10-топмачто-вики атаковали транспорты, стоящие на рейде. Экипажи заявили о потоплении двух транспортов. Над целью был потерян еще один Ил-10. От огня МЗА большая часть штурмовиков получила повреждения.

К сожалению, действия штурмовиков и пикировщиков из 33-го и 55-го бап 10-й бад были разнесены по времени, вследствие чего налет советской авиации на порт не достиг должного эффекта.

На рассвете следующего дня Ил-10 26-го шап вновь участвовали в уничтожении японских плавсредств в порту Расин. Из 18 Ил-10, вылетавших на задание, на свой аэродром не вернулся один. Экипажу удалось посадить поврежденный штурмовик в море, после чего его подобрала поисково-спасательная "Каталина".

В результате двухдневных боев безвозвратные потери 26-го шап составили 6 Ил-10. Кроме того, значительное число штурмовиков получило повреждения.

По итогам всех ударов по порту Расин экипажи 26-го шап претендовали на потопление 5 транспортов. Кроме штурмовиков, о потоплении двух судов заявили бомбардировщики и 10 судов - пикировщики. На самом же деле, из 12 судов, найденных аварийно-спасательной службой ТОФ в районе порта, лишь 5 имели ярко выраженные повреждения от авиабомб, остальные же затонули в результате подводных пробоин (от торпед и мин).

Интересный опыт боевого применения получил 26-й шап несколькими днями позже. 17 августа полк действовал по железнодорожным эшелонам и разрушал железнодорожное полотно при входе в тоннель севернее города Сейсин. Задача выполнялась двумя группами. Первая группа из 5 Ил-10 нанесла бомбоштурмовой удар с пикирования по развилке железной дороги Сейсин-Расин, а вторая группа, также в составе 5 Ил-10, топмачтовым способом "закатывала" ФАБ-100 в тоннель. Задача была выполнена - тоннель был разрушен.

Поверхностный анализ прошедших боев показывает, что применяя "стандартные" способы ударов по наземным целям (угол пикирования 25-30°), штурмовик Ил-10 фактически не имел явных преимуществ перед менее скоростным и менее маневренным Ил-2. За этот же период потери Ил-2 составили 7 самолетов. К сожалению, летчики-штурмовики в силу недостаточной подготовки не использовали всех возможностей нового штурмовика -выполнение ударов с пикирования под углами 45-50° могло бы существенно снизить точность стрельбы японских зенитчиков, обеспечивая в то же время высокую точность бомбометания и стрельбы.

Начиная с августа 1945 г. на серийных Ил-10 стала устанавливаться подвижная установка ВУ-9 с пушкой Б-20Т-Э, успешно прошедшая государственные испытания в ГК НИИ ВВС.

Общий выпуск авиазаводами штурмовиков Ил-10 к концу 1945 г. составил 2328 боевых машин и 228 учебных, из них 893 Ил-10 и все УИл-10 выпущены заводом No. 1, остальные -заводом No. 18. В 1946 г. завод No. 1 после выпуска 2 Ил-10 и 41 УИл-10 прекратил производство "десяток", но вместо него к выпуску Ил-10 подключился воронежский авиазавод No. 64, который в 1947-49 гг. построил 345 штурмовиков этого типа. Завод No. 18 в 1946 г. построил 1066 Ил-10 и 11 У Ил-10, а в следующем году - 859 Ил-10. Таким образом, за 5 лет серийного производства три авиазавода выпустили 4600 боевых Ил-10 и 280 учебно-тренировочных У Ил-10.

Надо сказать, что недостаточная надежность работы мотора АМ-42 на многие годы определила высокую аварийность в частях ВВС, эксплуатирующих штурмовик Ил-10.

Так, в феврале-марте 1946 г., то есть после года эксплуатации штурмовика Ил-10 и мотора АМ-42 в ВВС, в частях 10-й гвардейской штурмовой авиадивизии обнаружился массовый выход из строя моторов АМ-42, что привело к многочисленным авариям и даже катастрофам.

"Разбор полетов" показал, что причинами выхода из строя моторов АМ-42 являлись как неправильная эксплуатация моторов в частях дивизии и халатность производственников, так и неизжитые еще в полной мере конструктивные недостатки мотора.

В результате заводом No. 24 был "улучшен подвод смазки к седьмой опоре коленчатого вала, улучшена технология обработки и сборки шатуна, улучшена конструкция крепления поводков шестерен перебора нагнетателя ". Причем "эти мероприятия были проверены дополнительными 100-часовыми испытаниями моторов на стенде и проверочными испытаниями на самолете Ил-10". Проведенные испытания показали удовлетворительные результаты. Тем не менее, 24-й завод был вынужден ввести обязательную переборку всех выпускаемых моторов после трехчасовых сдаточных испытаний, установить дополнительный контроль деталей и вторичную контрольную сборку. Кроме этого, на все выпускаемые в 1946 г. моторы завод ввел годичную консервацию.

Тем не менее, несмотря на принимаемые меры, аварии и катастрофы продолжали иметь место. В конце 1946 г. авиация ВМФ получила от промышленности 40 Ил-10. При их перегоне в части вследствие обрыва противовеса коленвала и болтов крышки главного шатуна произошло 3 аварии. 29 декабря 1949 г. на аэродроме завода No. 301 в Химках потерпел катастрофу УИл-10 из-за разрушения вкладыша подшипника коленвала.

Отметим, что на послевоенных модификациях самолета Ил-10 вместо мотора АМ-42 планировалось установить более мощный АМ-43 с непосредственным впрыском топлива в цилиндры. Мотор имел взлетную мощность 2300 л.с. и номинальную мощность на расчетной высоте 2300 м - 2000 л.с. Максимальная скорость полета у земли ожидалась 540 км/ч, а на расчетной высоте - 575 км/ч.

Один экземпляр самолета Ил-10 (зав. No. 1898615) с мотором АМ-43 и винтом АВ-5л-24 был построен заводом No. 18 в декабре 1945 г. Каких-либо данных о результатах испытаний авторам обнаружить не удалось, но известно, что Ил-10 АМ-43 испытывался. По-видимому, из-за плохой работы мотора испытания не вышли из стадии рулежек и подлетов и были прекращены. В 1949 г. в качестве эксперимента на нескольких штурмовиках Ил-10 были установлены реверсивные винты АВ-15, позволявшие значительно сократить длину пробега. В ходе войсковых испытаний это нововведение понравилось летчикам, которые рекомендовали внедрить такие винты в серию. Однако Минавиапром был против и всячески тормозил решение этого вопроса. В итоге об реверсивных винтах вскоре забыли

Ил-10 состоял на вооружении не только в СССР, но и в соцстранах. В 1949 г. 40 Ил-10 получили польские ВВС (4-й, 5-й и 6-й штурмовые авиаполки). Кроме того, "десятка" поступала на вооружение югославских и чешских ВВС.

С конца декабря 1951 г. в Чехословакии на авиазаводе "Авиа" в Соковице по чертежам воронежского авиазавода No. 64 был налажен серийный выпуск лицензионного варианта Ил-10 под обозначением В-33. На его основе чехи выпускали и учебно-тренировочный вариант СВ-33. В период 1953-54 гг. чешские штурмовики поставлялись в Польшу, Венгрию, Румынию и Болгарию. Серийное производство В-33 завершилось в 1955 г. после выпуска 1200 самолетов этого типа.

В отличие от советских Ил-10, чешские штурмовики вооружались 4 пушками НС-23РМ (по 150 снарядов на ствол). В Польше часть В-33 дорабатывалась для подвески двух подвесных бензобаков от МиГ-17. ПТБ подвешивались на бомбовые замки под центропланом.





 ЛТХ:
Модификация   Ил-10
Размах крыла, м   13.40
Длина, м   11.12
Высота, м   4.18
Площадь крыла, м2   30.00
Масса, кг
  пустого самолета   4650
  нормальная взлетная   6300
Тип двигателя   1 ПД Микулин АМ-42
Мощность, л.с.
  полетная   1 х 1750
  взлетная   1 х 2000
Максимальная скорость , км/ч
  у земли   507
  на высоте   551
Крейсерская скорость , км/ч   436
Практическая дальность, км   800
Скороподъемность, м/мин   625
Практический потолок, м   7250
Экипаж, чел   2
Вооружение:   две 23-мм пушки ВЯ-23 или НС-23 (установленные на крыле) и два 7.62-мм пулемета ШКАС
 одна 20-мм пушка УБ-20 или 12.7 пулемет УБС с сзади
 до 8 РС-82 или РС-132
 бомбовая нагрузка - нормальный вариант - 400 кг (2 ФАБ-100 в бомбовых отсеках и 2 ФАБ-100 на внешних подвесках);  перегрузочный - 600 кг (2 ФАБ-50 в отсеках и 2 ФАБ-250 на внешних подвесках)


 Доп. информация :


  Чертеж "Ильюшин Ил-10 (1)"
  Чертеж "Ильюшин Ил-10 (2)"
  Чертеж "Ильюшин Ил-10 (3)"
  Книга "Техническое описание самолета Ил-10"
  Фотографии:

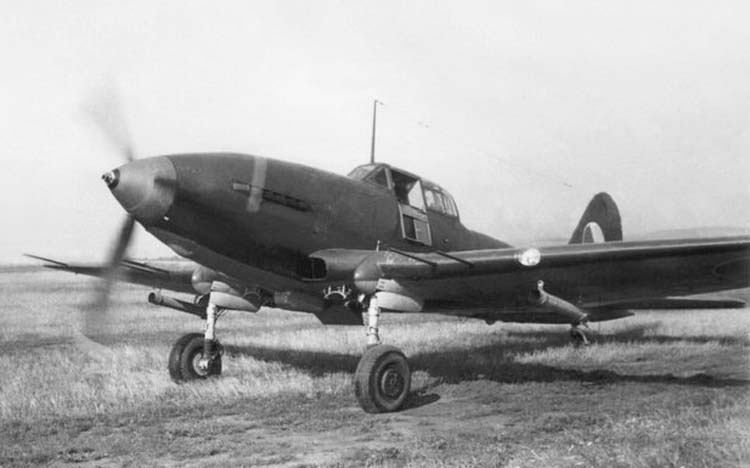

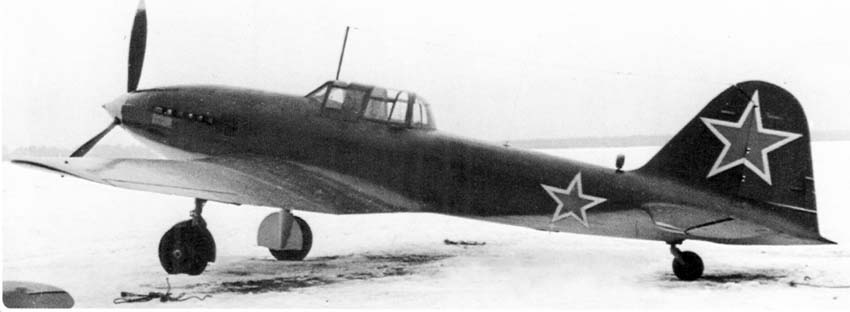

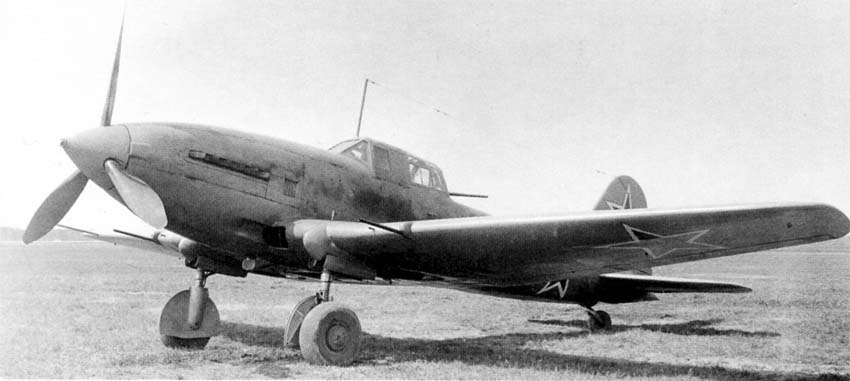

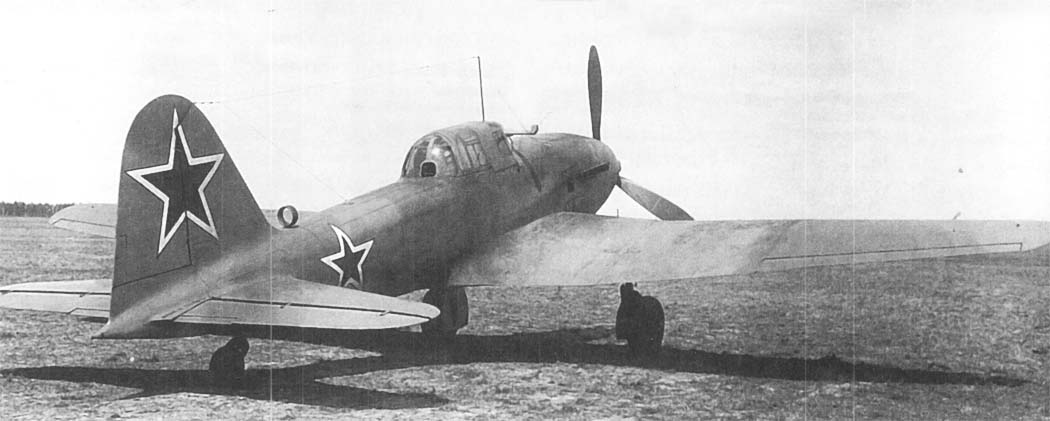

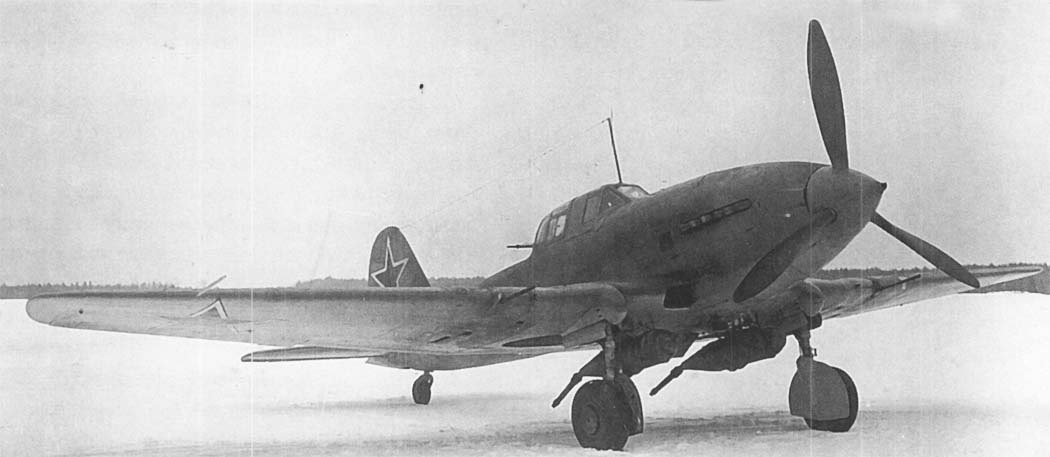

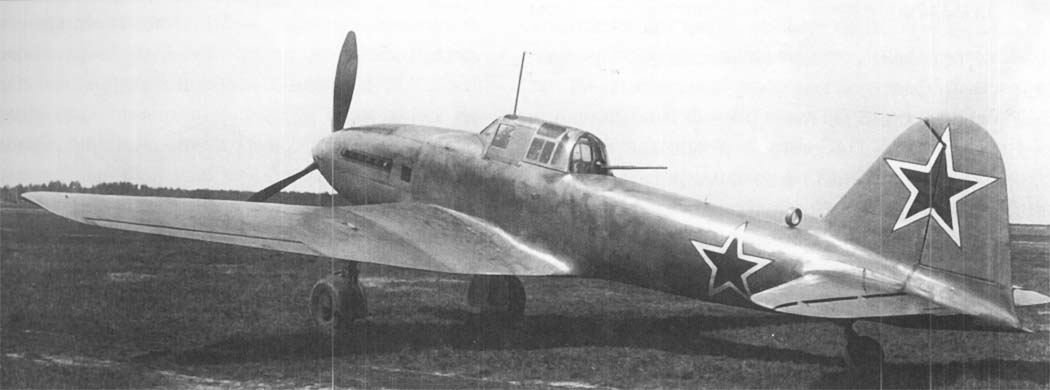

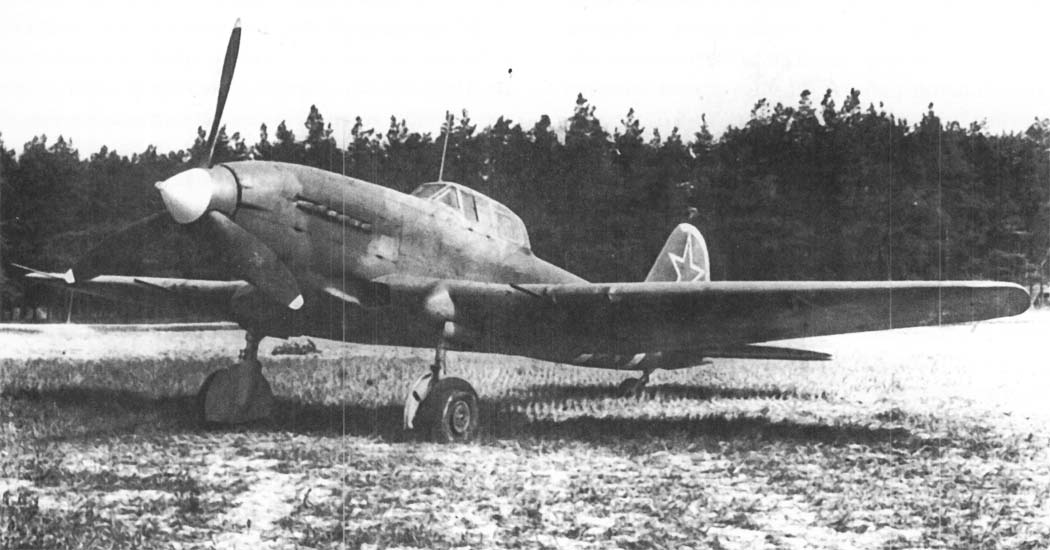

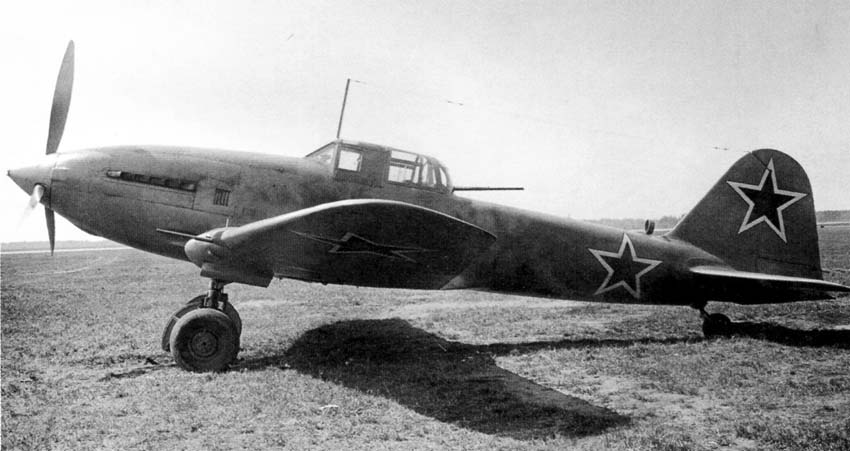

 Прототип Ил-10
 Прототип Ил-10 с пушкой Ш-20 калибра 20 мм в оборонительной установке ВУ-7
 Прототип Ил-10

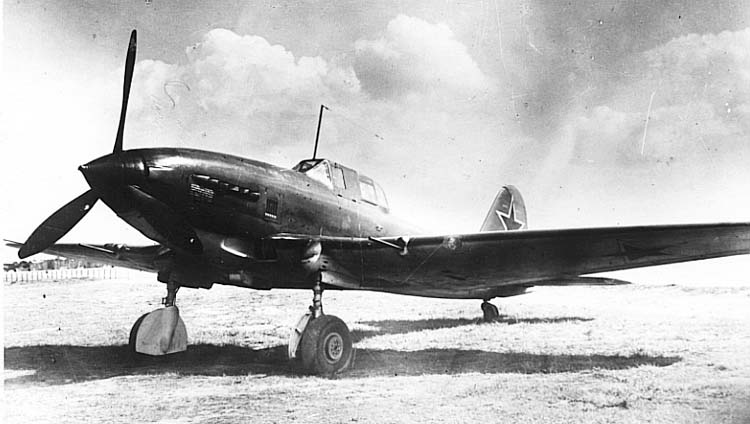

 Первый опытный штурмовик Ил-10
 Опытный штурмовик Ил-10
 Опытный штурмовик Ил-10
 Предсерийный Ил-10
 Cерийный Ил-10 на контрольных испытаниях
 Ил-10
 Ил-10
 Ил-10
 Ил-10
 Ил-10
 Ил-10 с ракетными орудиями ОРО-132
 Ил-10 с химическими приборами УХАП-250
 Серийный Ил-10 с оборонительной установкой ВУ-9 и 20-мм пушкой Б-20, 1945 год
 Серийный Ил-10, 1947 год
 Ил-10 на боевом вылете

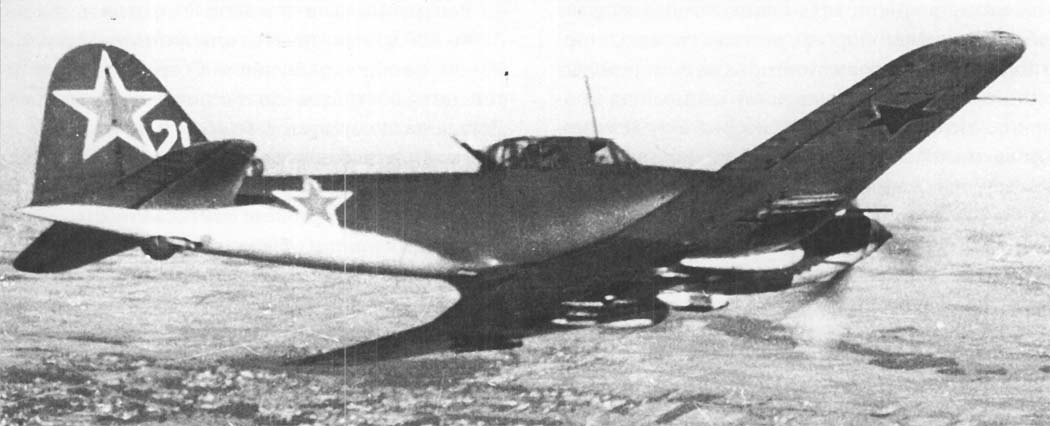

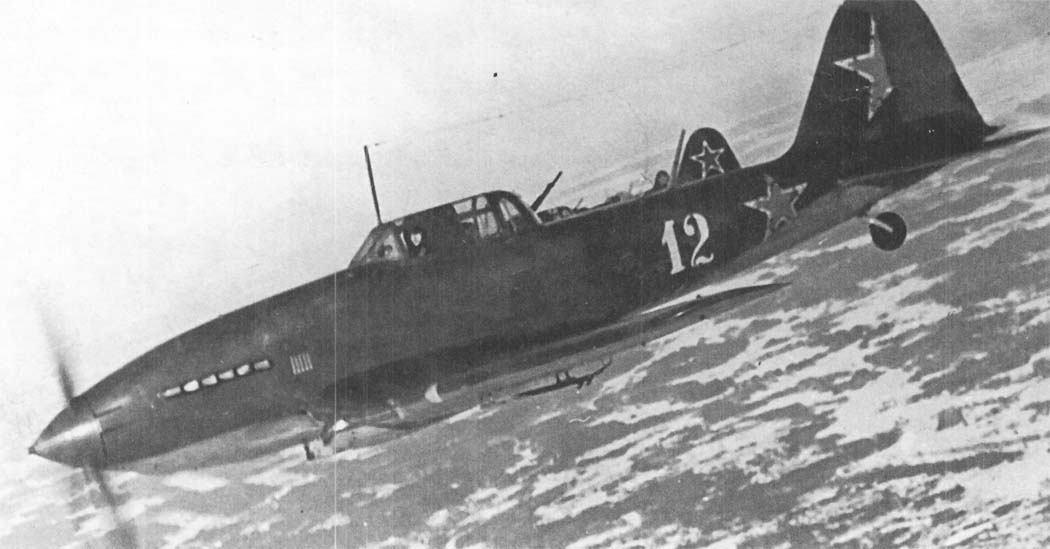

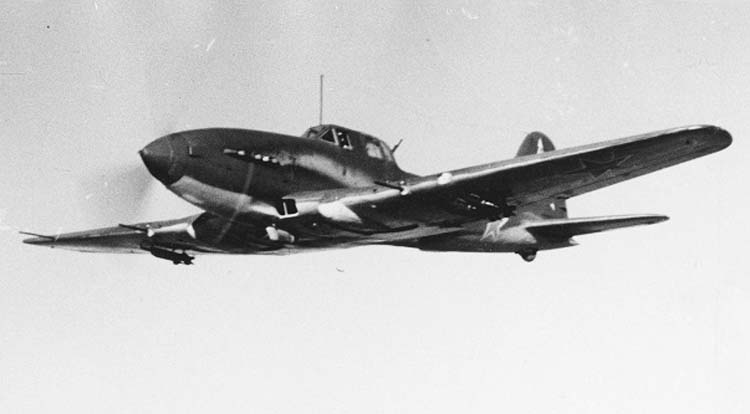

 Ил-10 в полете
 Стрелок на Ил-10

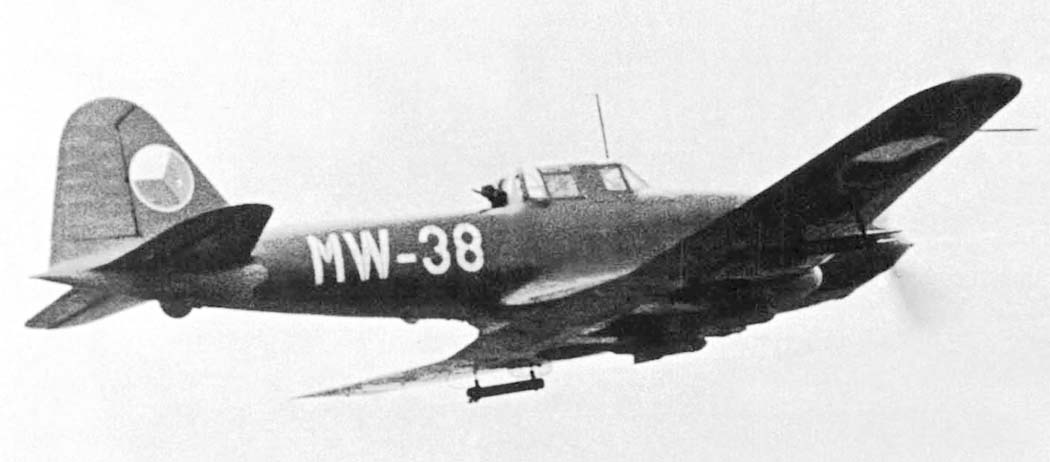

 Чехословацкий Avia B-33
 Чехословацкий Avia B-33

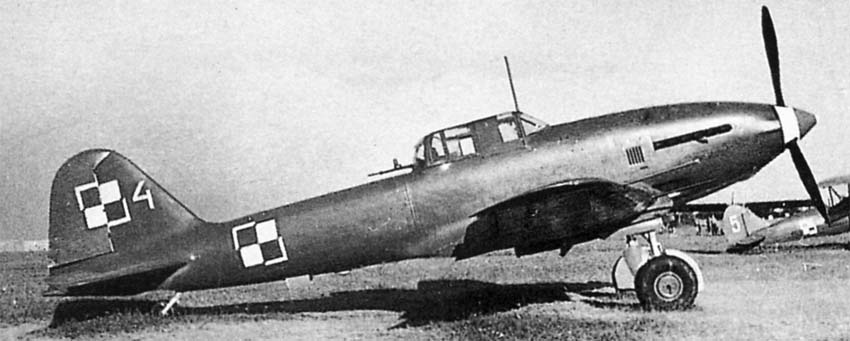

 Польский Ил-10

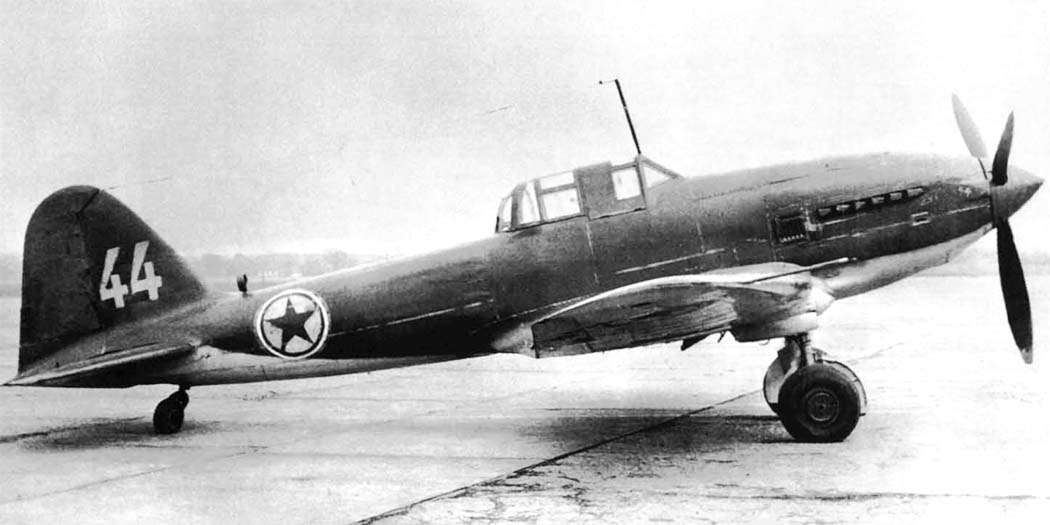

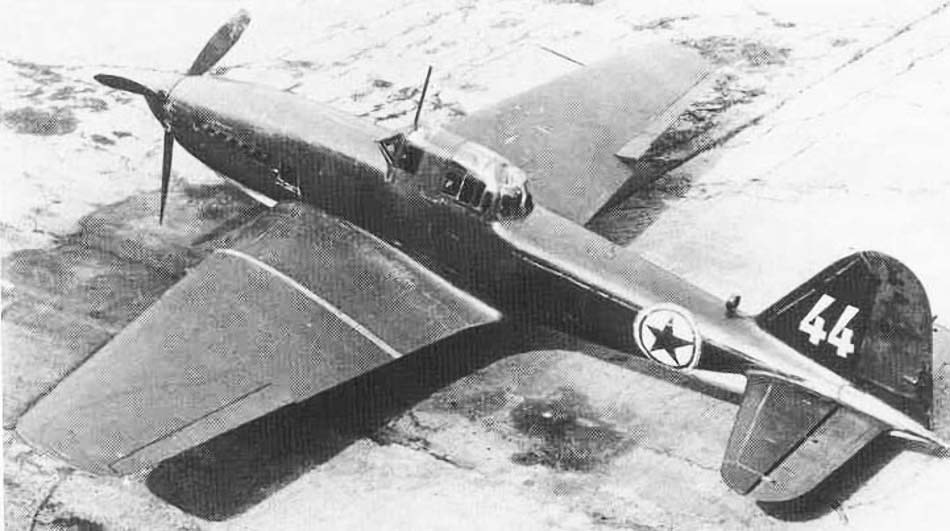

 Северокорейский Ил-10
 Северокорейский Ил-10
 Северокорейский Ил-10 захваченный американцами
 Бомбы ФАБ-100М под крылом Ил-10
 Оборонительная установка ВУ с пушкой ШВАК на Ил-10
 Оборонительная установка ВУ-9 с пушкой Б-20 на Ил-10
 Прицел ПШ-3 в кабине Ил-10

  Схемы:

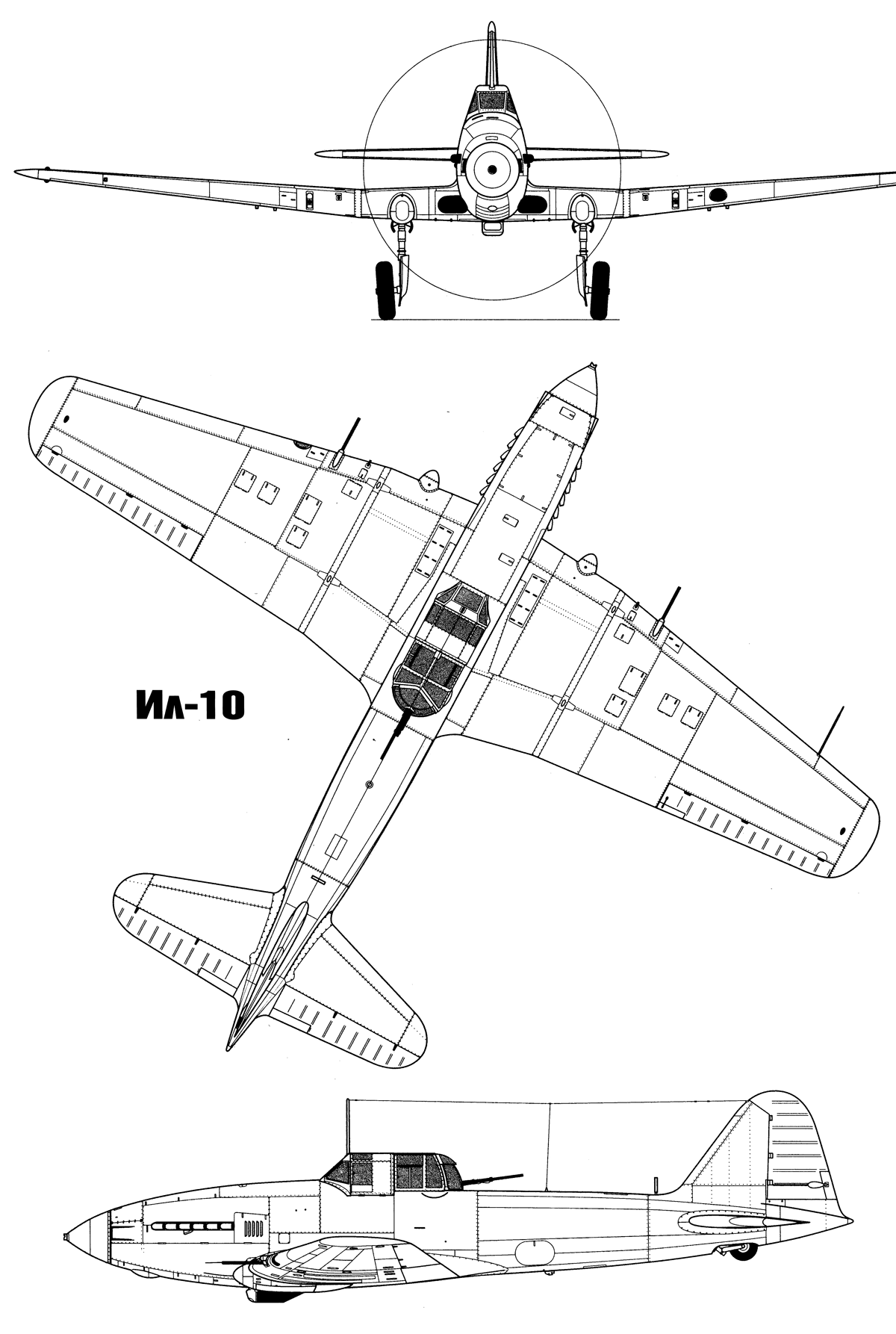

 Ил-10
 Компоновочная схема
 Схемы стрелково-пушечного вооружения
 Схемы подвески бомб

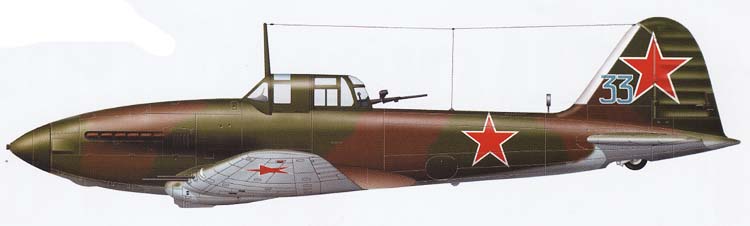

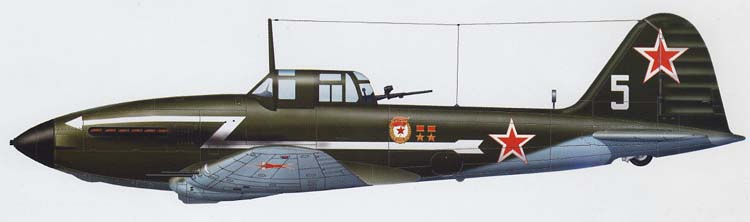

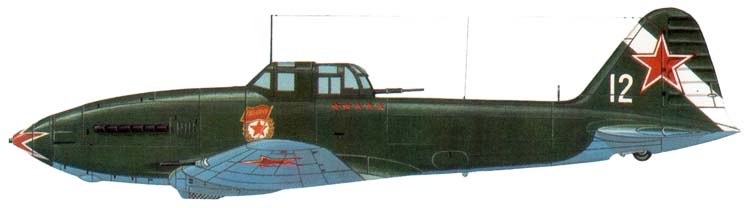

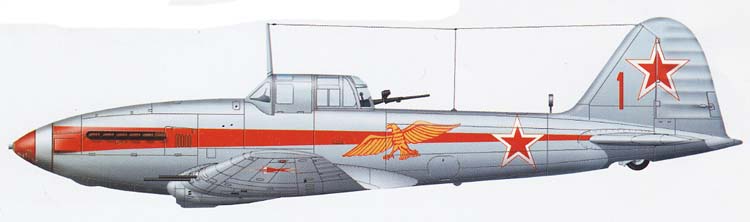

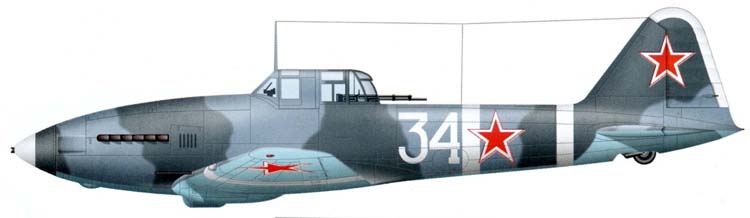

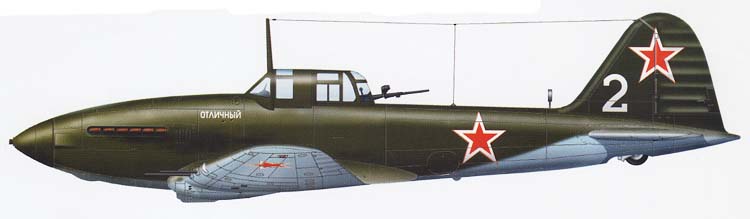

  Варианты окраски:

 Ил-10
 Ил-10
 Ил-10
 Ил-10
 Ил-10
 Ил-10
 Северокорейский Ил-10







Список источников:

Авиация и Космонавтика 2001-12. Владимир Перов, Олег Растренин. Скоростной, маневренный
Авиаколлекция 2004-05. Олег Растренин. Штурмовик Ил-10
Крылья Родины. Николай Якубович. Штурмовик-истребитель
Авиация и Космонавтика 2014-04. Е.С. Черников. Самолеты-штурмовики ОКБ С.В. Ильюшина
Авиация и Космонавтика 2016-04. Олег Растренин. Уход "летающего танка"
Яуза. Олег Растренин. "Летающие танки" Ильюшина
Егоров Ю.А. Самолеты ОКБ С.В.Ильюшина

Самолеты ОКБ имени С.В.Ильюшина. (под редакцией Г.В. Новожилова)
Шавров В.Б. История конструкций самолетов в СССР 1938-1950 гг.
"Война в воздухе" 6-7. Ил-2, Ил-10. История создания и применения
Monografie Lotnicze. Robert Michulec. Il-2, Il-10


Уголок неба. 2018





  Реклама:
