Еще 18 доработок направлены на повышение надежности бортовых систем и повышение эксплуатационных характеристик самолета.

В интересах повышения точности доставки боеприпасов в оснащении с обычной боевой частью (ОБЧ), а также снижения эксплуатационных расходов программой модернизации В-52Н предусматривается замена инерциальной системы (ИНС) AN/ASN-131 GEANS усовершенствованной ИНС SPN/GEANS на лазерных гироскопах. В настоящее время стоимость обслуживания и эксплуатации ASN-131, в которой применялись гироскопы с электростатической подвеской, считается чрезмерно высокой.

Модернизация инерциальной системы В-52Н проводится не только для обеспечения возможности использования бомбардировщиков для нанесения ударов высокоточным оружием, оснащенным ОБЧ, в условиях локальных конфликтов но и для применения этих самолетов в условиях широкомасштабной ядерной войны. С этой целью бортовой приемник КРНС NAVSTAR сопрягается с бортовой ИНС, что в случае нарушения работы первого во время ядерного конфликта должно позволить самолетам сохранить возможность выполнения задания с использованием только ИНС без коррекции последней по данным космической радионавигационной системы.

Для повышения возможностей боевого применения бомбардировщиков в ночных условиях в рамках программы СЕМ производится модернизация электронно-оптической прицельно-обзорной системы AN/ASQ-151. Входящие в ее состав тепловизионная система переднего обзора AN/ AAQ-6 и предназначенная для работы в условиях низкой освещенности обзорная телевизионная система AN/AVQ-22 заменяются оборудованием того же назначения нового поколения.

Кроме того, планируется ввести в комплект бортового оборудования бомбардировщиков индивидуальные приборы ночного видения (ПНВ) для пилотов. (Вероятно, ими могут быть индивидуальные ПНВ типа MXU-810/U «Марк-4».) Для этого потребовалось кардинально изменить светотехническую схему подсветки кабины и оповещения экипажа о работе бортовых систем и внешних угрозах (облучении РЛС, пуске ракет), так как применяемые в настоящее время красные лампы и оранжево-красные световые табло вызывают длительные засветки очков ночного видения, в связи с чем они заменяются сине-зелеными информационными табло по схеме, внедренной с 1996 года на палубных истребителях F-14B.

Помимо перечисленных выше основных, менее значительные доработки по программе СЕМ направлены на повышение эксплуатационных характеристик самолета и надежности бортовых систем. Работы по программе СЕМ на 47 бомбардировщиках были закончены в 1998 году, а доработки еще на 24 - в том случае, если на эти цели будут получены бюджетные средства - предполагается провести в конце 1999 года. Стоимость модернизации одного самолета по программе СЕМ в ценах 1996 года составляет 2,25 млн долларов.

В 1993 г. со всех оставшихся в строю самолетов В-52 была демонтирована оборонительная 20-мм пушка "Вулкан".

Цена одного самолета составляла 8,7 млн. долл. по курсу 1962 г. С конца 1970-х по конец 1980-х г.г. на модернизацию самолетов В-52 было израсходовано 5 млрд. долл. Средняя стоимость одного полета самолета В-52 в период войны во Вьетнаме составляла 41421 долл. (по оценке 1970 г.), в конце 1980-х годов - 37170 долл. (с учетом средней стоимости одного летного часа 5900 долл. и средней продолжительности тренировочного полета 6,3 ч). Средняя трудоемкость техобслуживания В-52 в 1993 г. составляла 33-41 чел-ч.

Модернизацию первой партии из 47 бомбардировщиков В-52Н завершили к концу 1996 г., кроме того, ВВС рассматривает возможность проведения доработок еще на 19 самолетах. Стоимость модернизации одного самолета в настоящее время составляет 2,25 млн. дол.

В XXI веке фирма Боинг предлагает проведение более радикальной модернизации БРЭО самолетов В-52Н с использованием элементов оборудования новейших гражданских самолетов. В частности, рассматривается возможность установки БРЛС с высокой разрешающей способностью и цветных кабинных многофункциональных жидкокристаллических индикаторов. Самолеты предполагается оснастить системой внешнего целеуказания в реальном масштабе времени. Планируется также модернизация подкрыль-евых узлов подвески крылатых ракет, на которых станет возможным размещение и неуправляемого бомбового вооружения. Однако возможность проведения дополнительных работ по модернизации находится в зависимости от средств, которые будут выделяться в дальнейшем на оборонные заказы. Согласно решению, принятому Конгрессом США, самолеты В-52Н в количестве 66 шт. будут состоять на вооружении ВВС США до 2030 г.

Для повышения надежности и снижения эксплуатационных расходов самолетов В-52Н фирма Боинг в альянсе с фирмами Ролле Ройс, Аллисон и авиакомпанией Америкэн Эйрлайнз выступила перед руководством ВВС США с инициативой о переоснащении остающихся в строю бомбардировщиков В-52Н четырьмя двигателями Ролле Ройс RB211-535E. Согласно существующей договоренности, фирма Ролле Ройс предоставляет эти двигатели в аренду (лизинг) американским пользователям и обслуживает их по фиксированной цене за один час эксплуатации. Новая инициатива состоит в том, чтобы включить в число пользователей ВВС США. В течение июля - августа 1996 г. представители ВВС проанализировали это предложение с экономической точки зрения и приняли решение о проведении НИОКР по данной программе. В связи с этим были произведены расчеты стоимости обслуживания и ремонта самолетов за срок до 2030 г. Основной статьей расходов в этой области оказались двигатели Пратт - Уитни TF-33. Мерой по снижению расходов на ремонт и обслуживание этих старых и достаточно изношенных двигательных установок являлась их замена на более современные, неизношенные, с лучшими показателями экономичности и меньшим уровнем эксплуатационных затрат.

В течение года специалисты фирмы Боинг изучали это предложение и рассматривали различные двигатели - кандидаты. В результате выбор пал на двигатель Ролле Ройс RB211, по тяге превосходящий связку из двух двигателей TF-33: взлетная тяга RB211 составляет 19400 кгс, а спарки из двух TF-33 -всего 15300 кгс. Благодаря повышенной экономичности новых двигателей, радиус действия В-52Н без дозаправки возрастет с 6500 км до 9600 км. Сократится также взлетная и посадочная дистанция.

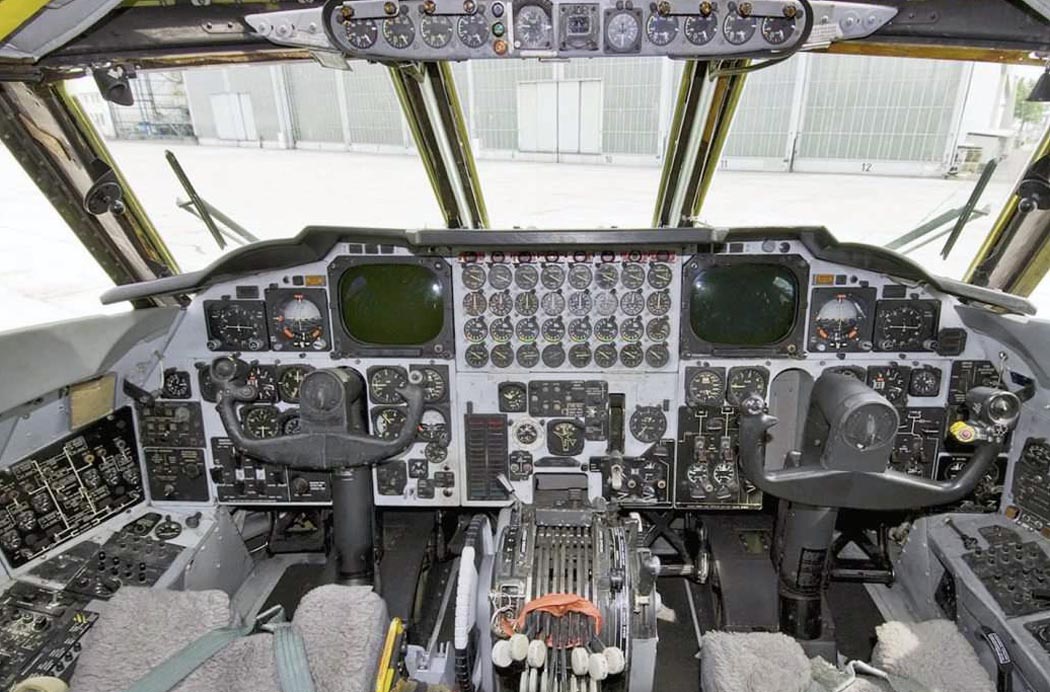

Кроме замены силовой установки, фирма Боинг разработала комплекс сопутствующих мер, в частности, установки на В-52Н ВСУ Эллайд Сигнал, позволяющей обходиться при запуске двигателей без наземного агрегата запуска, модернизировать приборное оборудование в кабине летчиков, установив в ней жидкокристаллические дисплеи, аналогичные применяемым на самолете Боинг 757. Колонки РУД должны быть также модернизированы, т.к. придется управлять не восемью, а лишь четырьмя двигателями. Кроме того, на самолеты будет установлена новая система демпфирования по каналу путевого управления, компенсирующая разворачивающий момент при одном неработающем двигателе и новый генератор мощностью 120 кВт, аналогичный используемому на самолете Боинг 777.

Двигатели, пилоны и гондолы к ним аналогичны используемым на самолетах Боинг 757. Двигатели будут доставляться в США из Англии в разобранном виде, затем их будут собирать и испытывать на заводе, принадлежащем авиакомпании Америкэн Эйрлайнз - главному и наиболее опытному эксплуатанту двигателей этого типа. Обслуживание двигателей в ходе службы также будет производиться этой авиакомпанией с использованием ее пунктов сервиса по всему миру.

Работы по модернизации самолетов В-52Н и установке новых двигателей будут проводиться фирмой Боинг на заводе в г. Вичита, штат Канзас. Доля участия американской стороны в этом проекте составит 52%. С учетом будущего производства в США запасных частей к новым двигателям, эта доля может возрасти до 79%. В случае принятия этого предложения ВВС весь парк самолетов В-52Н будет модернизирован до 2005 г. Стоимость работ, производимых по этой программе фирмой Боинг, оценивается в 1.3 млрд. долл. и Аллисон - 3 млрд. долл.

Первый в мире реактивный межконтинентальный бомбардировщик и один из "рекордсменов по активному долголетию" в своем классе, В-52 в течение ближайших тридцати лет будет оставаться основным авиационным носителем стратегического ядерного оружия США.

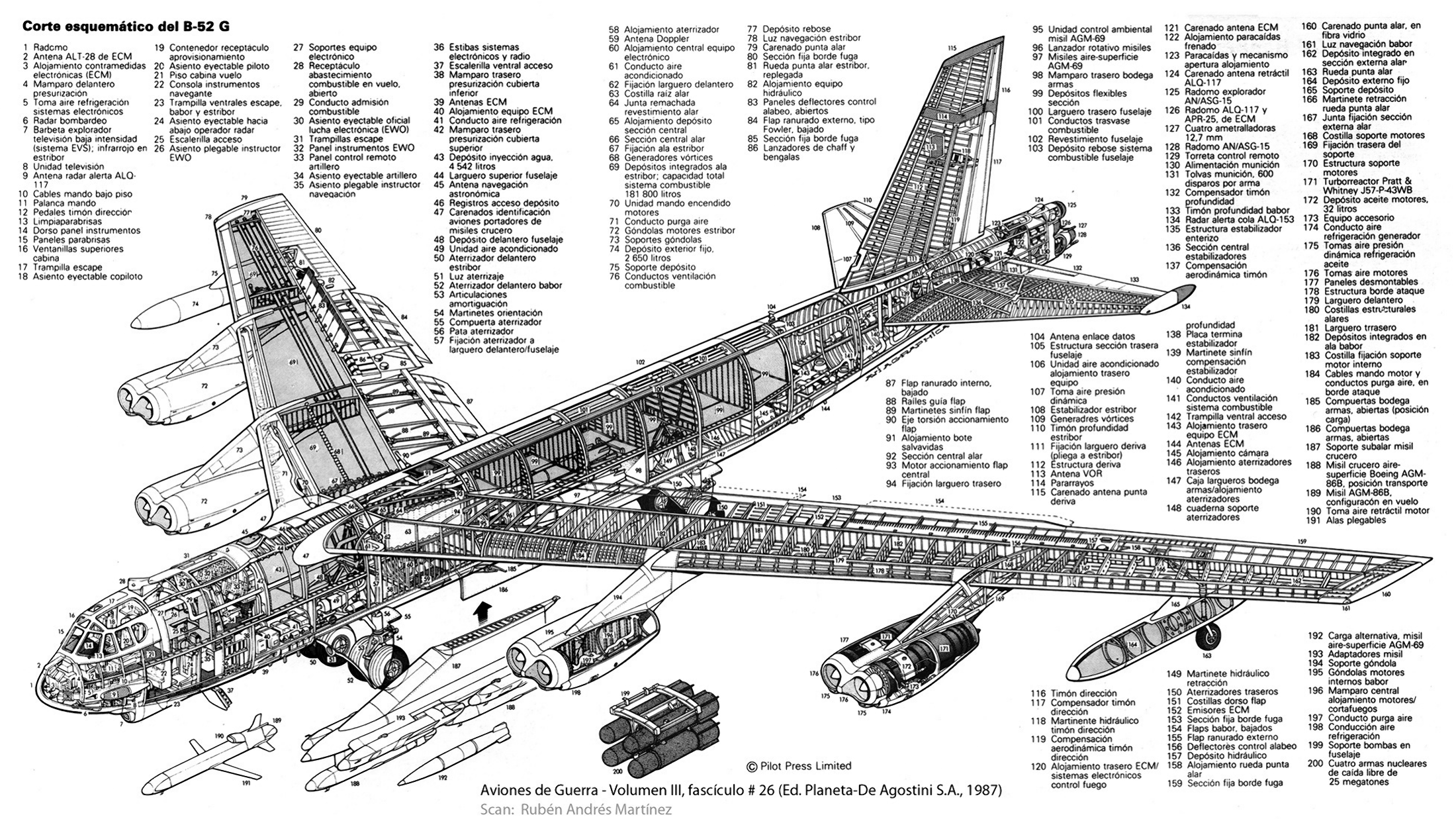

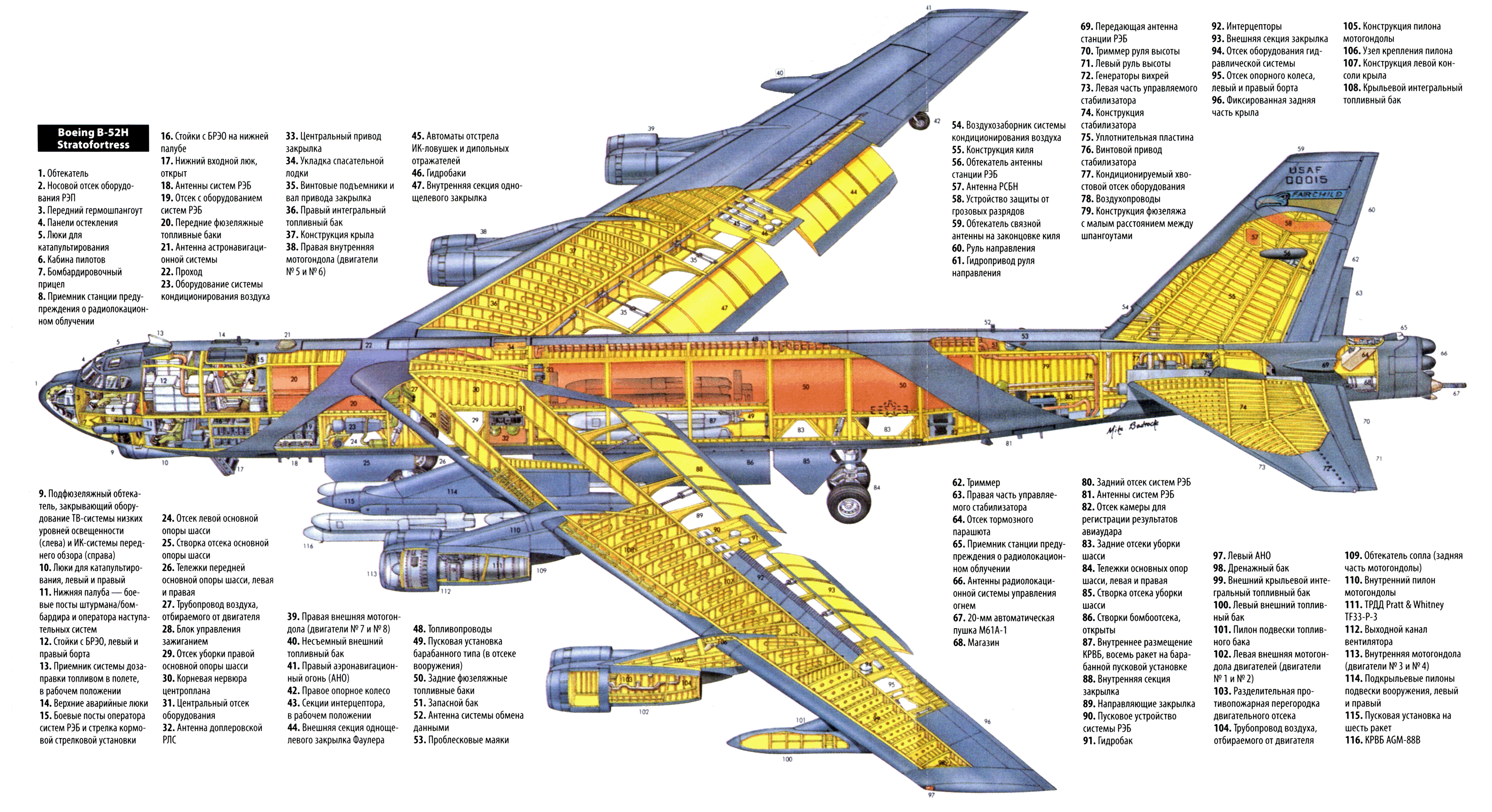

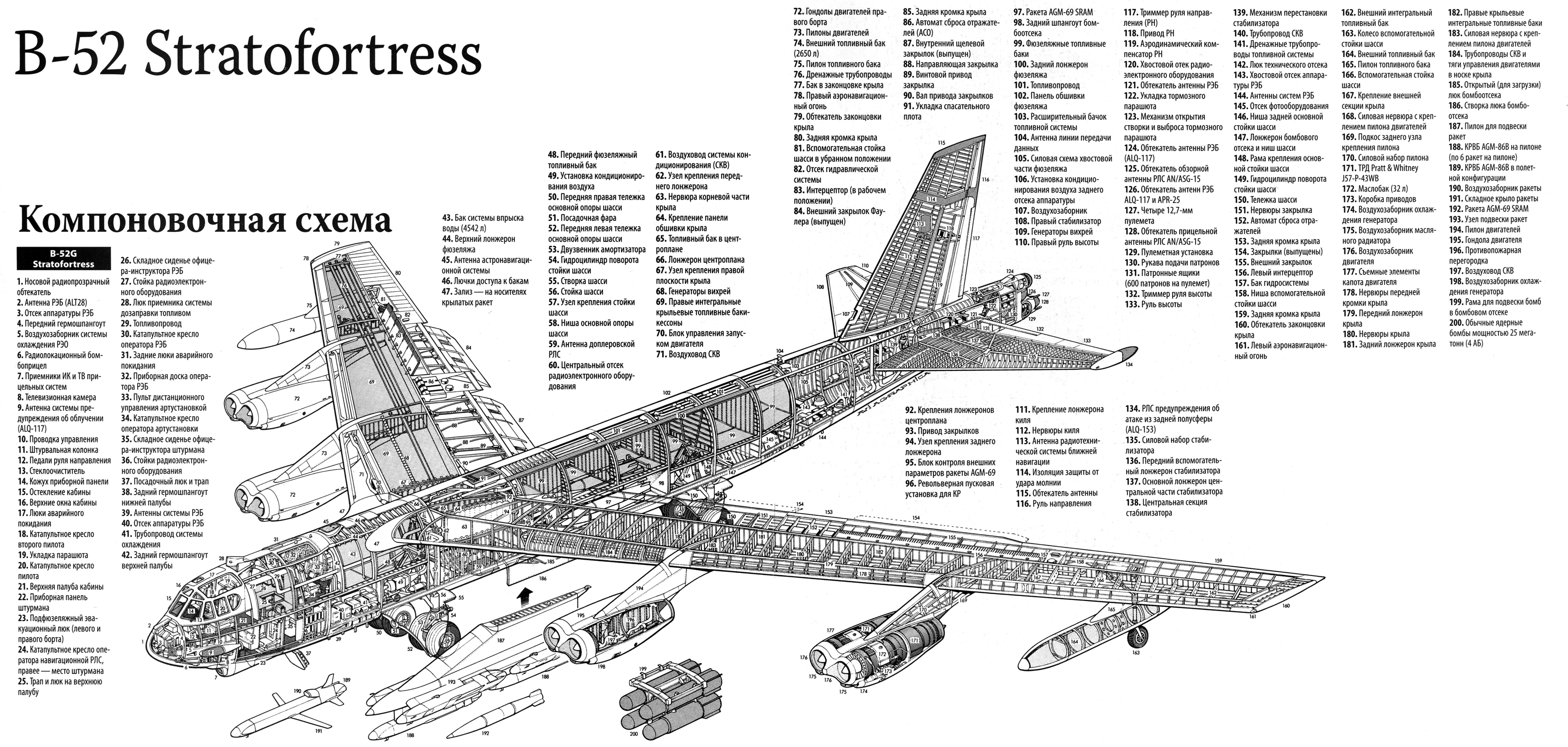

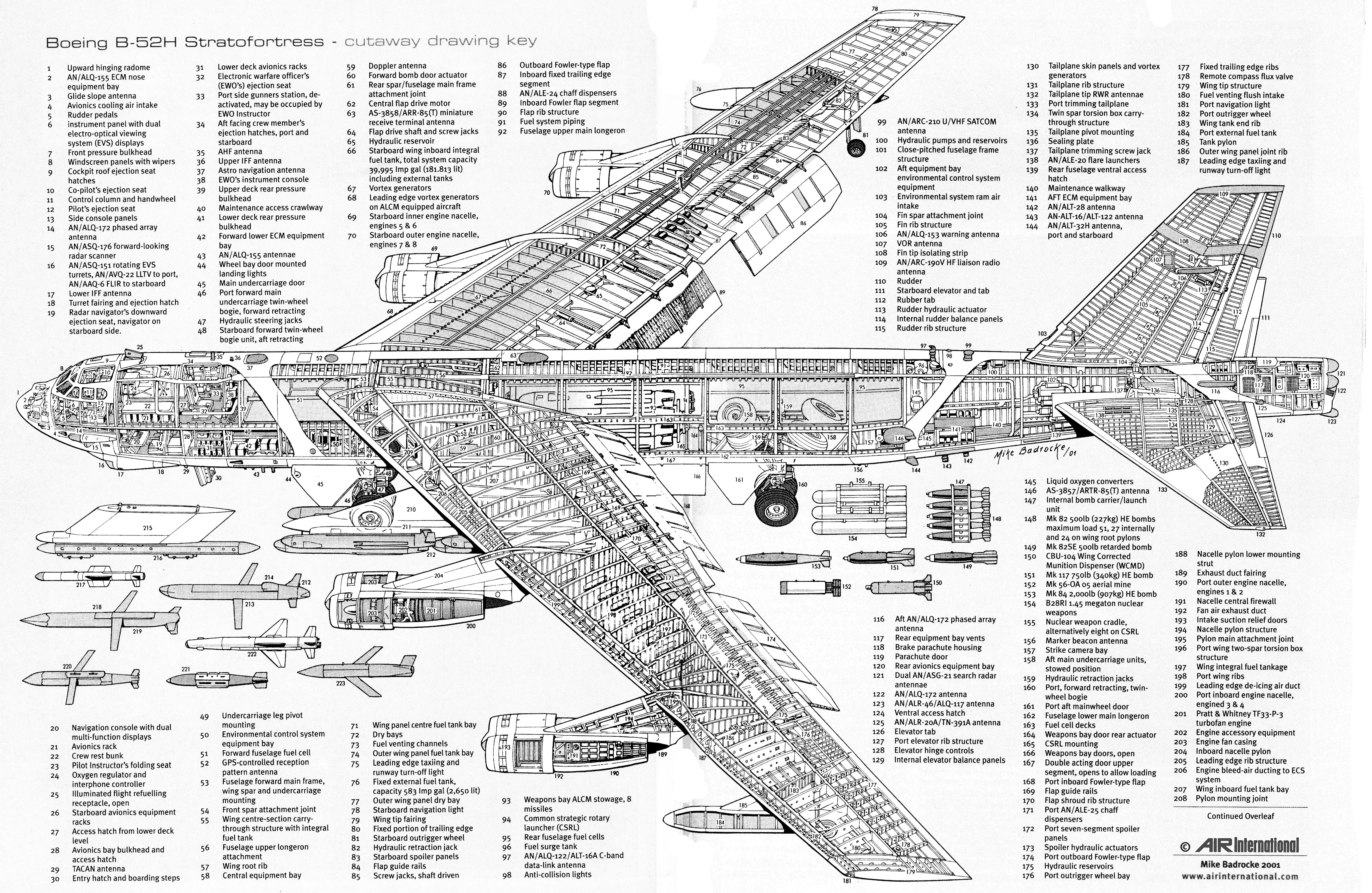

Техническое описание самолета В-52

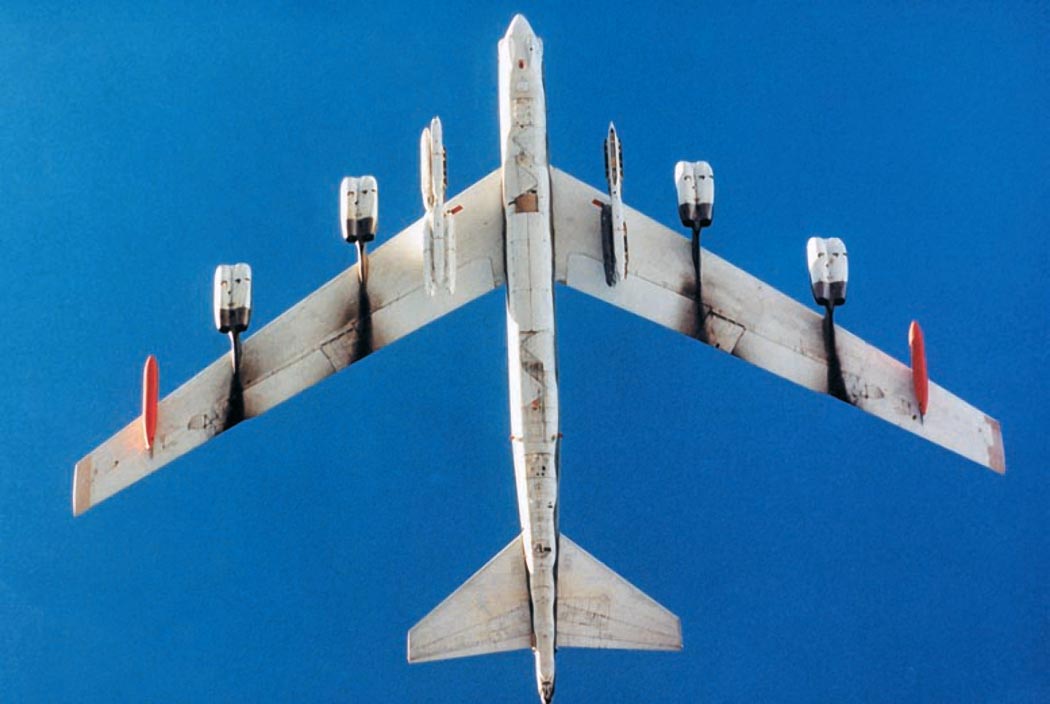

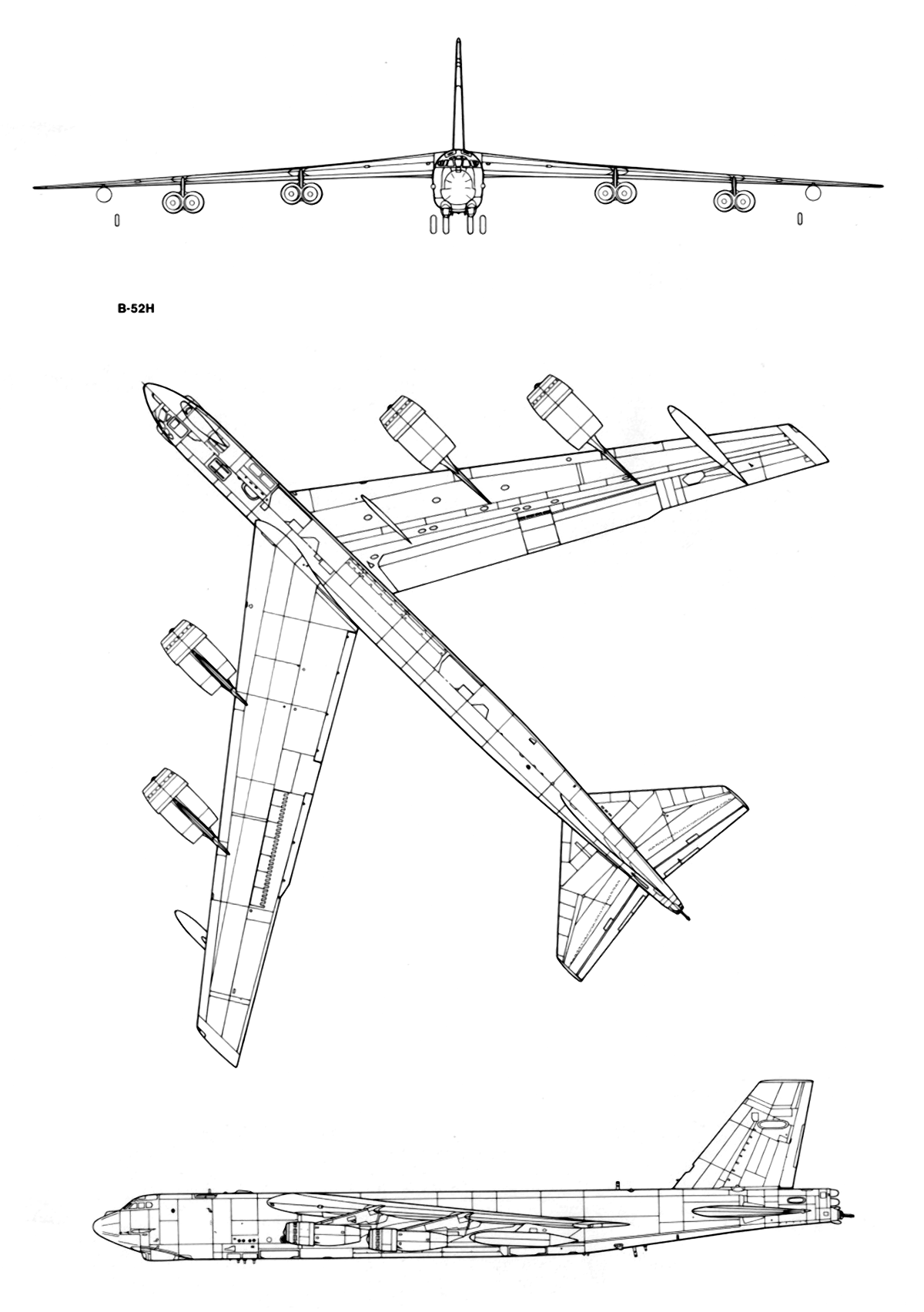

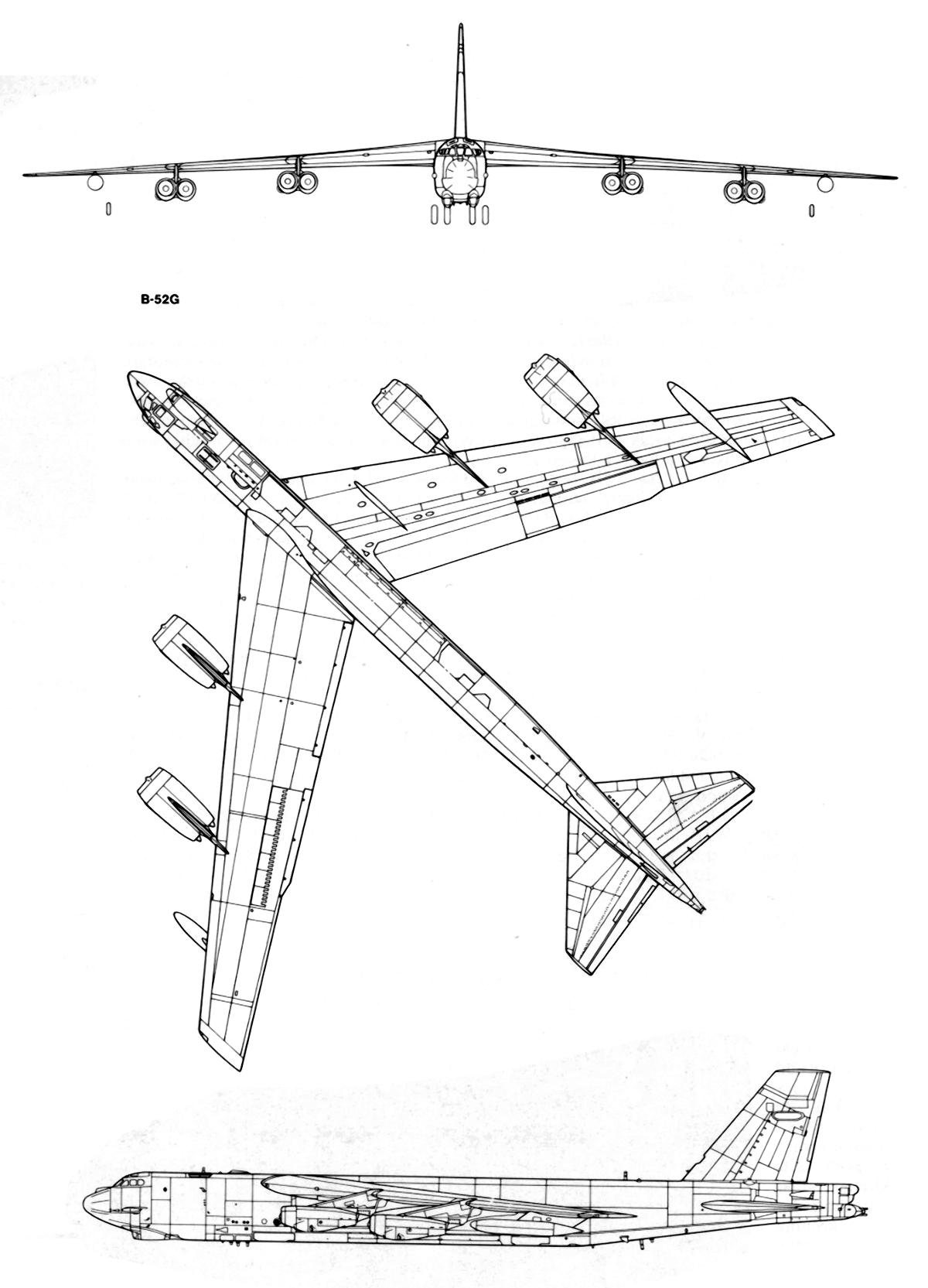

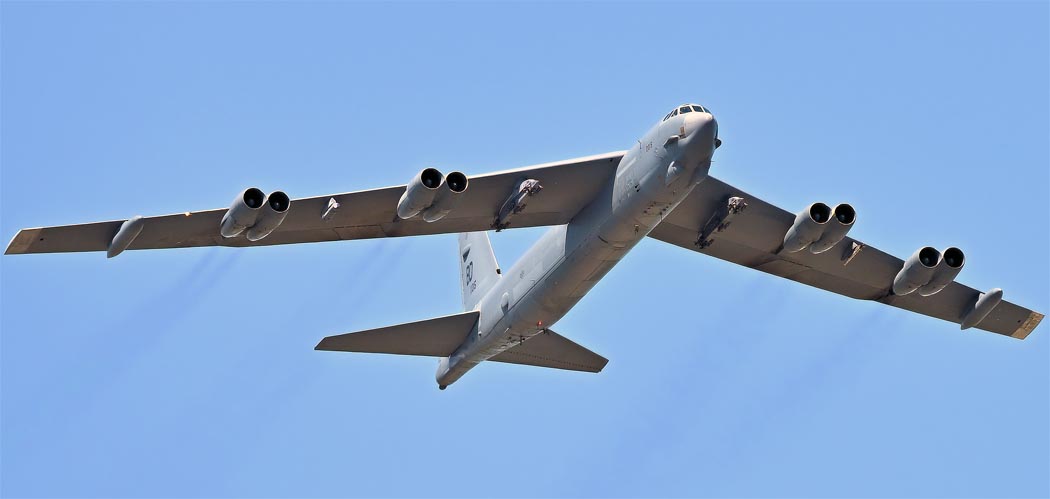

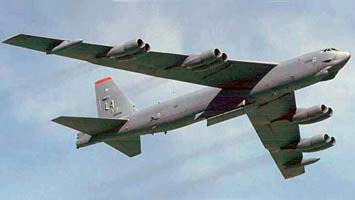

Особенности конструкции. Самолет выполнен по нормальной аэродинамической схеме со стреловидным высокорасположенным крылом большого удлинения и стреловидным вертикальным оперением. Управление по крену осуществляется с использованием интерцепторов.

Так как крыло самолета очень гибкое, установленные на концах крыла классические элероны работали бы неэффективно на различных режимах обтекания, в частности, возможен был их реверс. Элероны малого размаха использованы в сочетании с большими интерцепторами, находящимися на верхней поверхности крыла. Механизация также включает в себя большие закрылки Фаулера, выпускаемые на максимальный угол как на взлете, так и на посадке.

Два летчика, штурман, оператор системы РЭБ, бортинженер и оператор навигационной системы размещаются в двухпалубной кабине в носу самолета. Стрелок на ранних модификациях самолета размещался в отдельной кабине в хвостовой части самолета. В настоящее время весь экипаж самолета сосредоточен в носовой кабине. Все члены экипажа снабжены катапультными креслами.

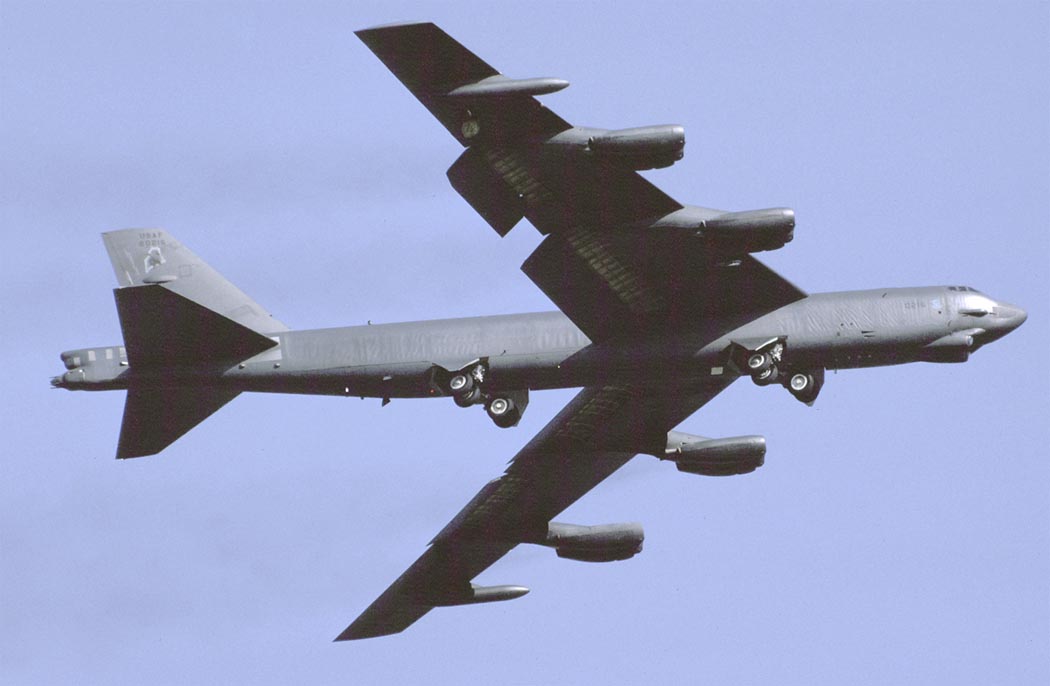

Шасси - велосипедного типа, с четырьмя основными двухколесными стойками и двумя вспомогательными стойками на концах крыла. При уборке колеса основных стоек поворачиваются на 90 град. Правые стойки убираются назад, левые - вперед. Все стойки имеют гидравлическое управление. При посадке все колеса касаются ВПП одновременно.

При размещении в ангарах киль может складываться вправо на шарнирном узле.

Имеется топливоприемник системы дозаправки в воздухе при помощи телескопической штанги.

Оборудование. Самолет оснащен оптоэлектронной обзорно-навигационной системой AN/ASQ-151, в состав которой входят размещенные в двух поворотных турелях под носовой частью самолета телевизионная камера для низких уровней освещенности и тепловизионная система переднего обзора, которые обеспечивают пилотирование на малых высотах и оценку результатов атаки.

В состав БРЭО входят доплеровский измеритель скорости и сноса Теледайн Райан AN/APN-218, ИНС Ха-ниуэлл AN/ASN-131, радиолокационный высотомер, бомбардировочно-навигационная система IВМ/Рейтеон ASQ-38 с цифровым вычислителем, модернизированная РЛС картографирования местности и облета препятствий.

Бомбардировщик В-52Н оснащен дублированной системой РЭБ AN/ALQ-172(V2). В ходе модернизации вместо кормовой пушечной установки был установлен третий комплект системы AN/ALQ-172(V2).

На самолетах B-52G/H применена система повышения устойчивости SAS, демпфирующая изгибные колебания хвостовой части фюзеляжа самолета. Это одна из первых подобных систем, которые пришли на смену предыдущим методам устранения аэроупругих колебаний, предусматривавших усиление конструкции, применение весовых балансиров и введения ограничений на допустимые режимы полета (что утяжеляет конструкцию и ограничивает возможности ЛА).

Самолет В-52 спроектирован как высотный бомбардировщик. Однако в дальнейшем в число режимов его полета были включены полеты на малых высотах в условиях турбулентной атмосферы. Это привело к росту максимальных нагрузок, увеличению относительной усталостной повреждаемости конструкции и ухудшению управляемости. Опасность полета на малых высотах была убедительно доказана аварией, происшедшей в полете близ Скалистых гор (шт.Колорадо). Вызванные турбулентностью нагрузки на вертикальное оперение превзошли расчетные нагрузки и вертикальное оперение разрушилось. Это происшествие стимулировало работы, в результате которых и была создана система повышения устойчивости (SAS) типа ЕСР 1195. Эта система снижает максимальную нагрузку, уменьшает относительную усталостную повреждаемость и улучшает управляемость. В качестве управляющих сигналов используются скорость самолета и линейное ускорение. Эти сигналы подаются к гидравлическим приводам с широкой полосой пропускания, которые отклоняют руль направления и руль высоты.

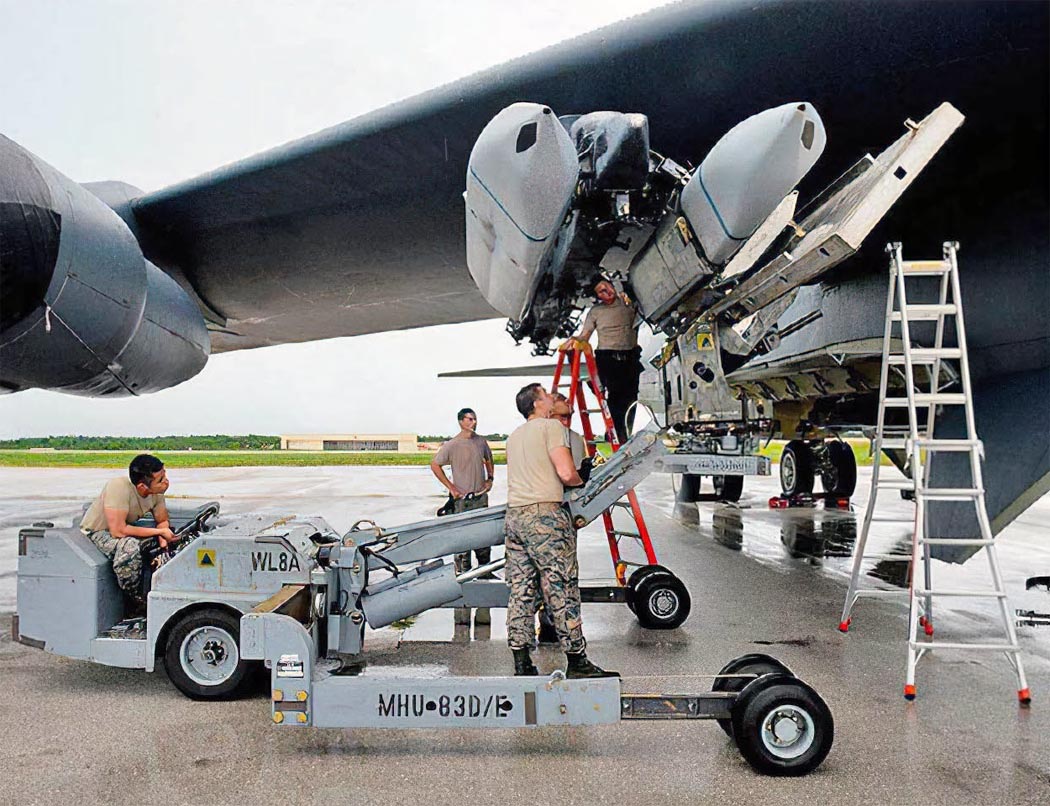

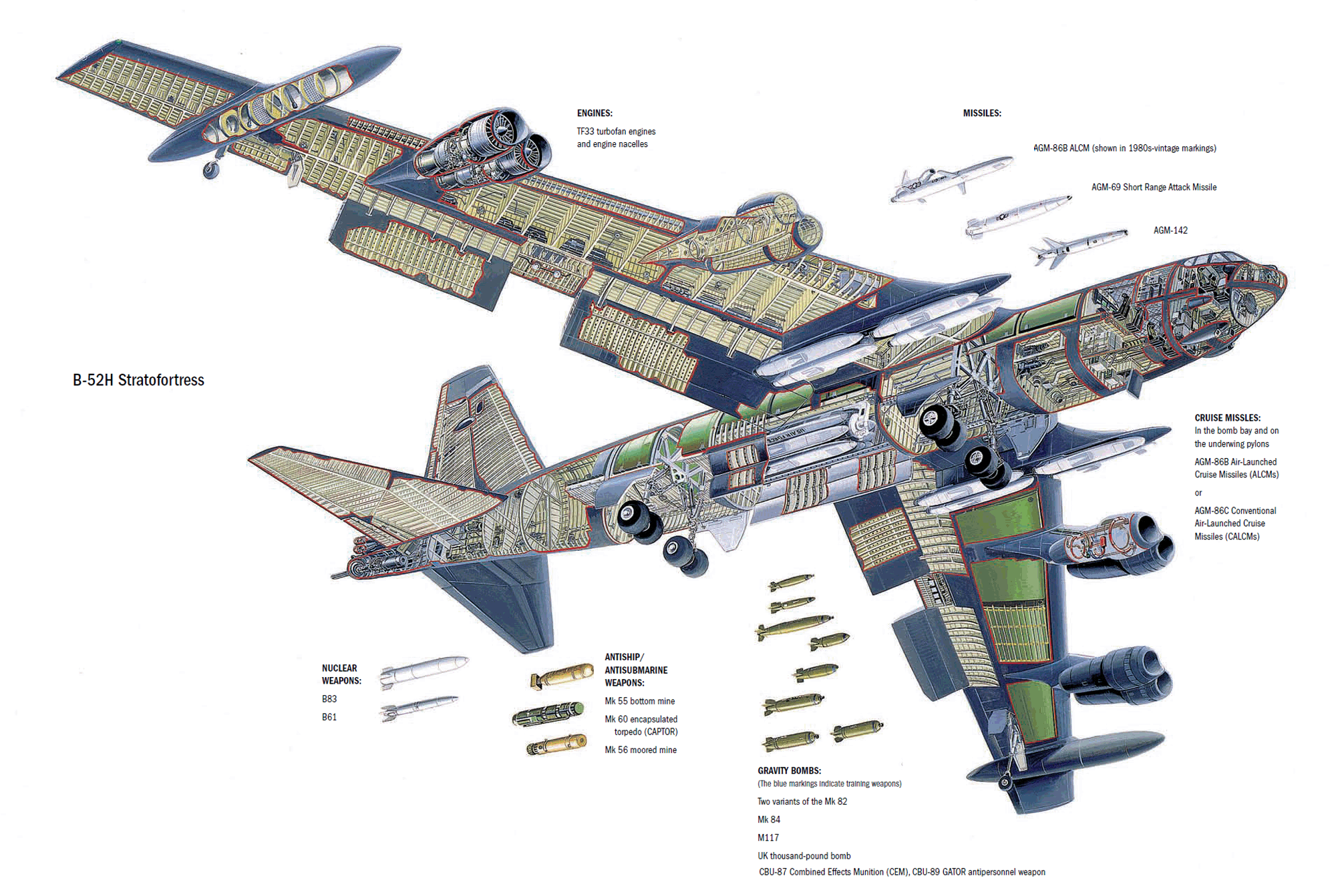

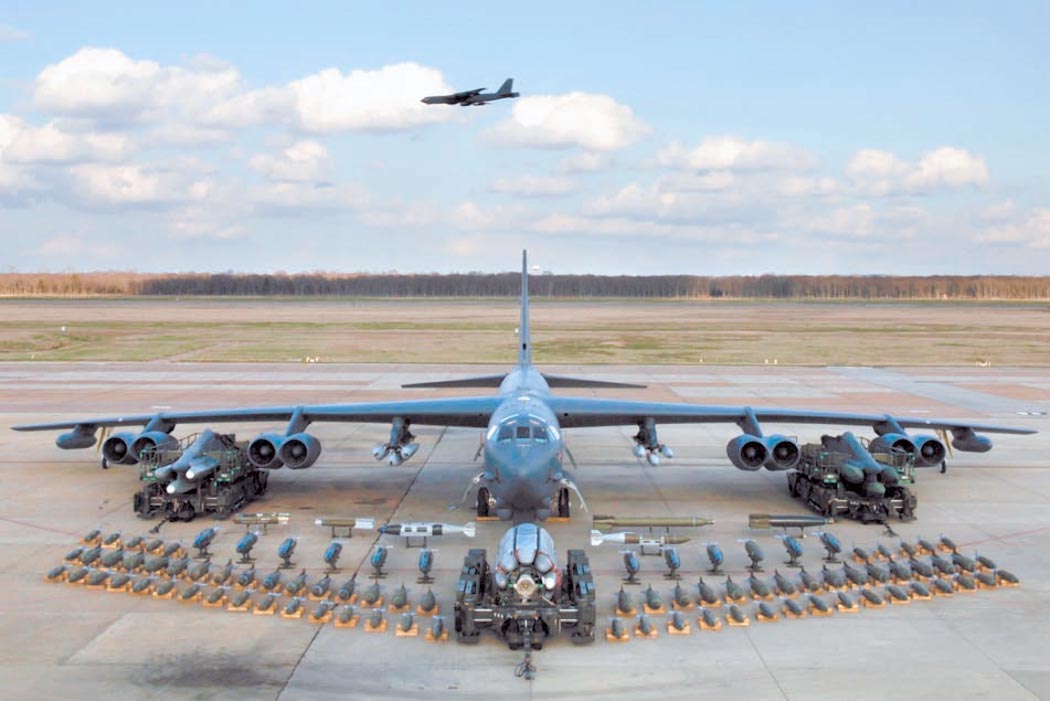

Вооружение размещается в грузоотсеке (длина 8,5 м, ширина 1,8 м) и на двух подкрыльевых пилонах (между фюзеляжем и внутренними парами двигателей). Стратегическое бомбовое вооружение включает термоядерные бомбы В53 (1,45 Кт), В61 (селективная мощность 10-500 Кт) и В83 (селективная мощность 1-2 Мт). Максимальное число ядерных бомб на борту самолета, согласно российско-американским договоренностям, не должна превышать 10 единиц.

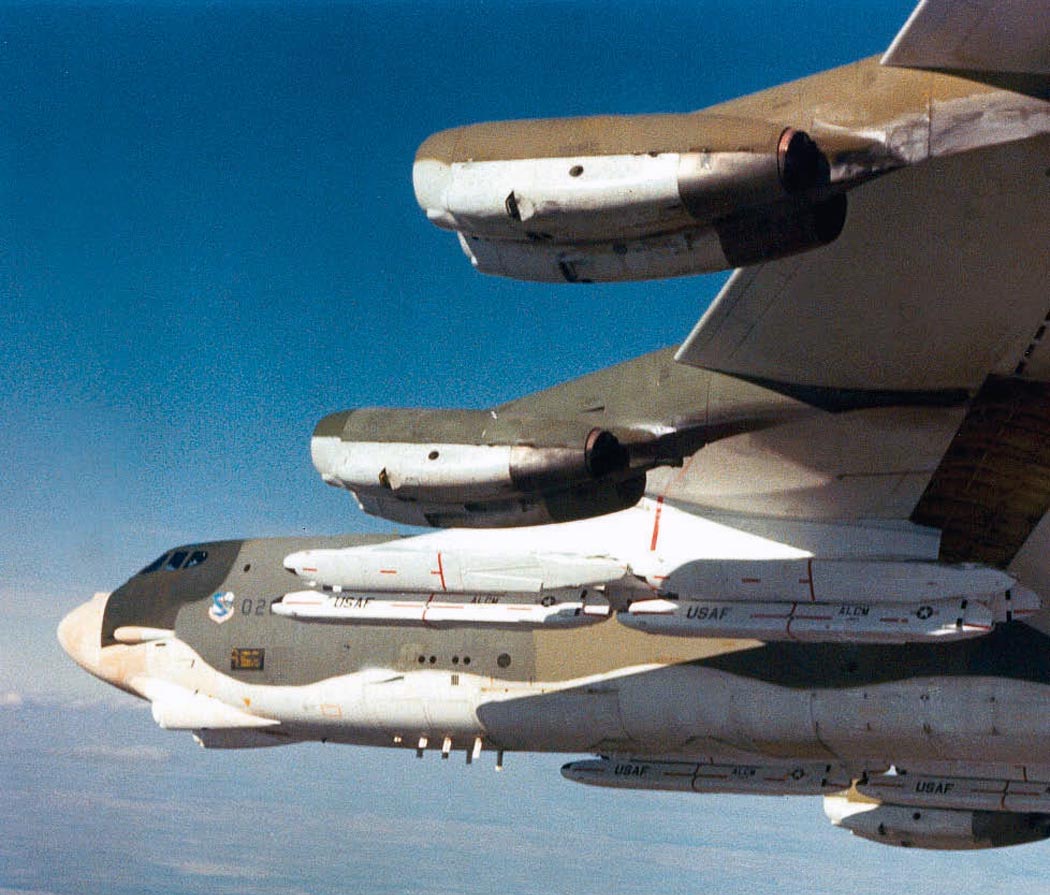

Ракетное вооружение состоит из 10 стратегических крылатых ракет AGM-86В (максимальная дальность пуска 2500 км) или AGM-129 (3500 км). Такое число КР также регламентировано российско-американскими договоренностями, однако в случае необходимости, после дооборудования, каждый самолет может взять на борт до 20 КР AGM-86B (12 под крылом и восемь в грузоотсеке) или 16 AGM-129 (четыре в грузоотсеке). Стратегические КР оснащены ядерной БЧ W80 (200 Кт).

Для поражения особо важных целей в неядерном конфликте В-52Н оснащен тактическими КР AGM-86C (дальность пуска 1200 км). В начале 2000-х годов планируется вооружить бомбардировщики тактическими малозаметными крылатыми ракетами нового поколения JASSM.

Часть самолетов вооружается противокорабельными ракетами AGM-84 "Гарпун" (восемь на внутренней подвеске) или четырьмя ракетами класса "воздух-поверхность" AGM-142 "Рэптор" (четыре под крылом). Предполагается также вооружение самолетов УР класса "воздух-поверхность" AGM-130.

В 2000 г. предполагалось начать оснащение бомбардировщиков новыми корректируемыми бомбами с инерциально-спутниковым наведением JDAM и планирующими бомбами JSOW.

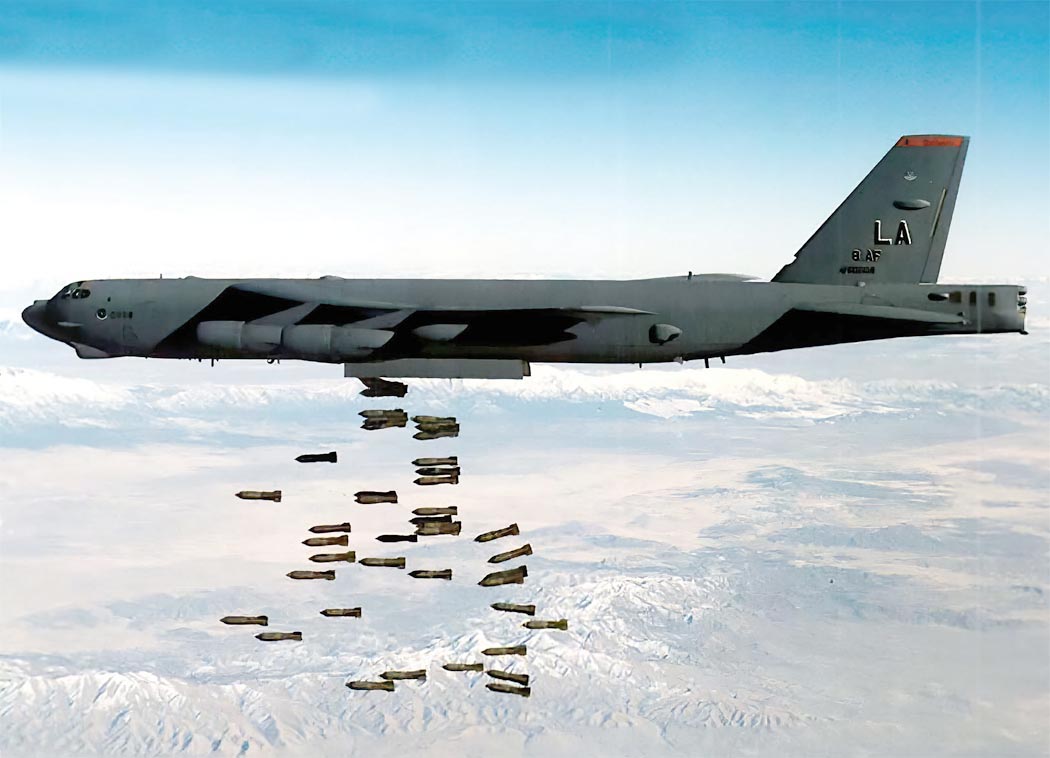

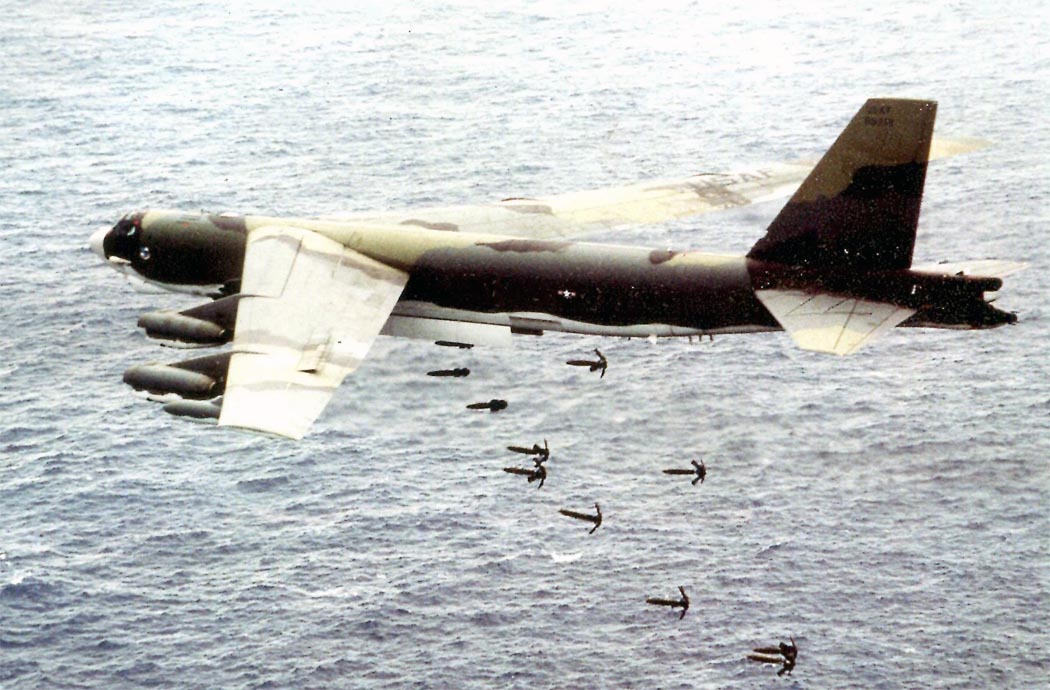

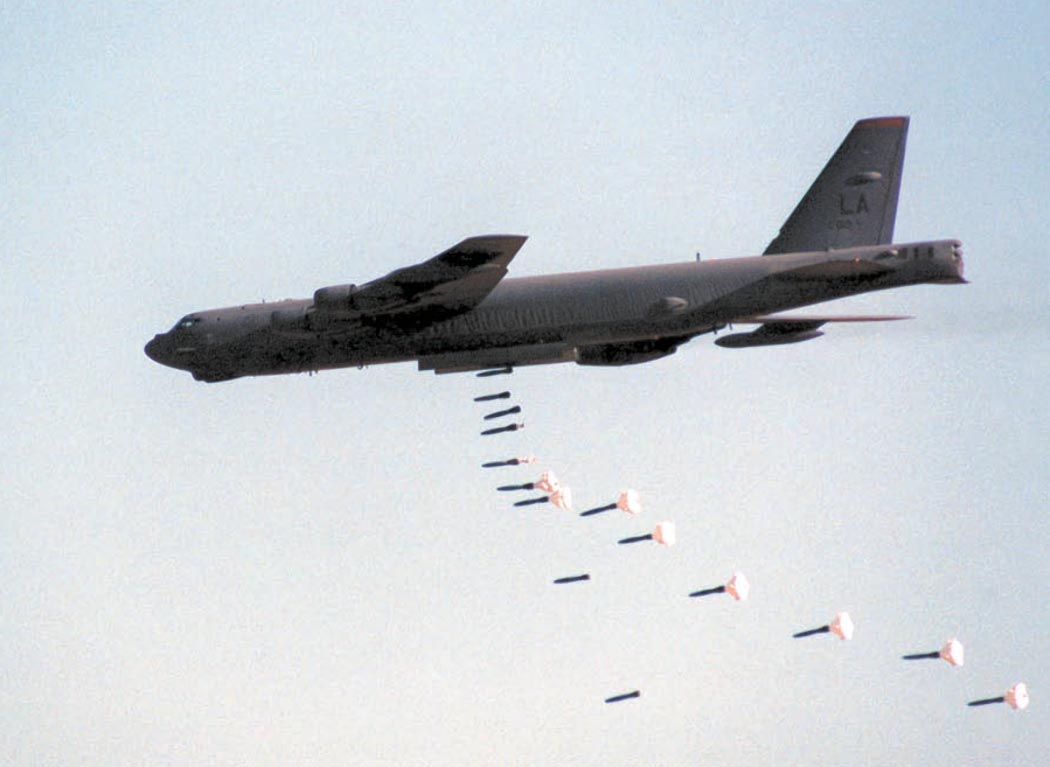

Обычное бомбовое вооружение включает свободнопадающие бомбы Мк82 (масса 225 кг), Ml 17 (340 кг), Мк83 (450 кг) и Мк84 (910 кг), РБК CBU.87, CBU.89, CBU.97, морские мины Мк.55, Мк.56, Мк.36, Мк.62, Мк.63 и Мк.64. Вариант типовой боевой нагрузки включает 24 бомбы Мк82 или восемь бомб Мк84, размещенных в отсеке вооружения.

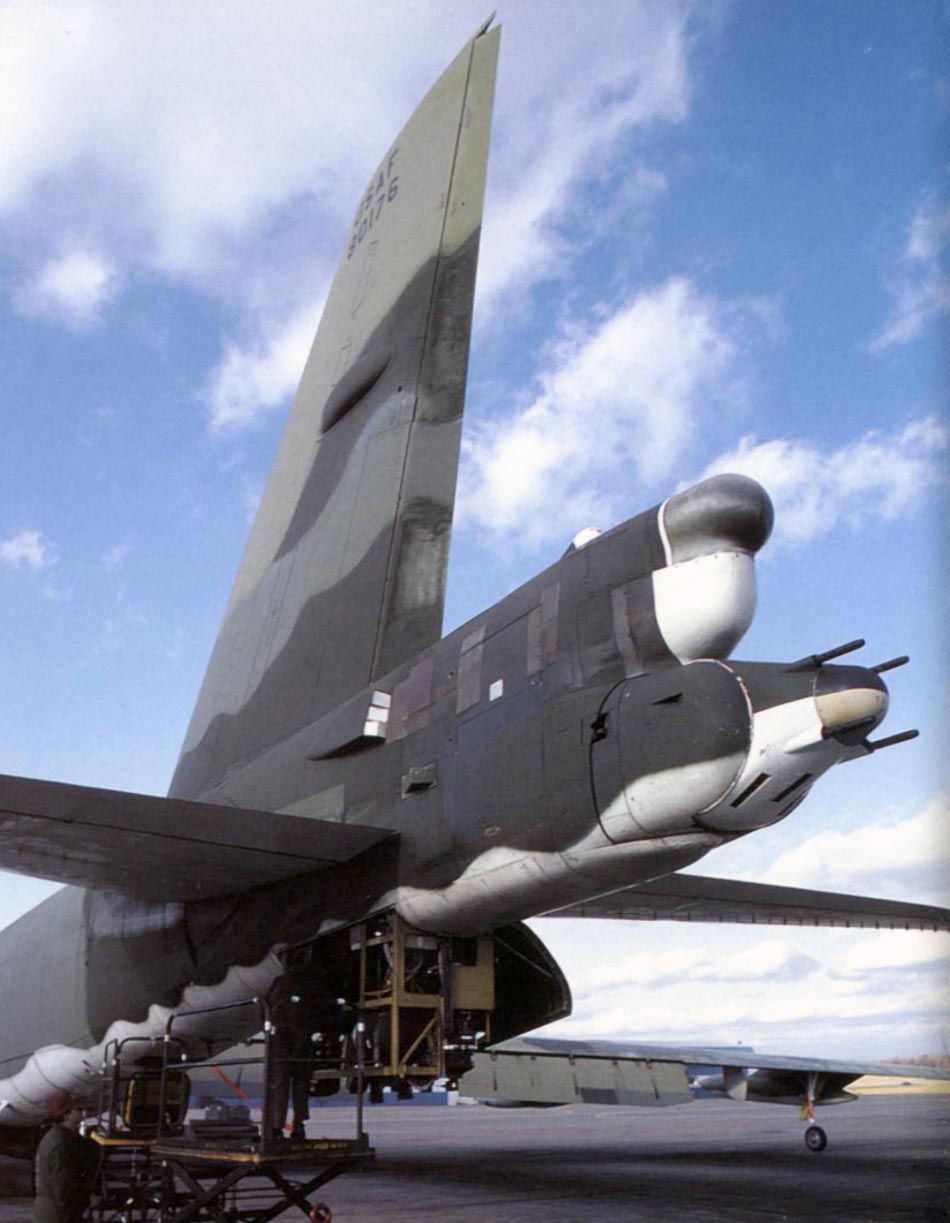

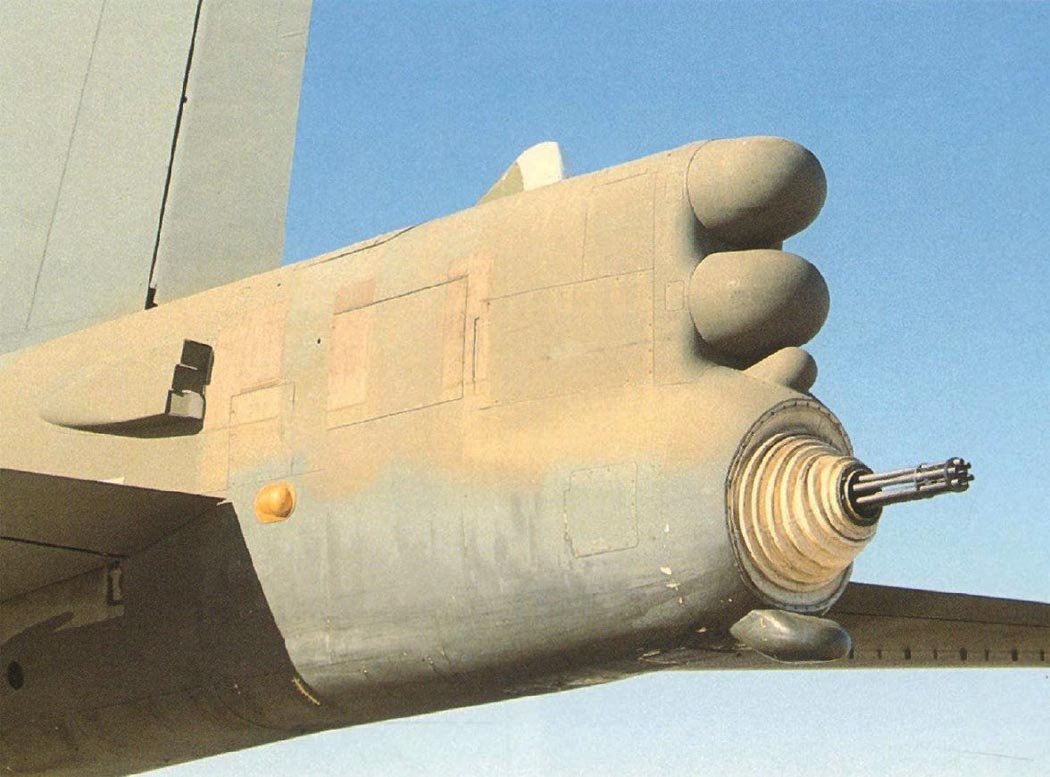

Стрелковое оборонительное вооружение располагалось на хвостовой турели и включало на самолете B-52G четыре пулемета Браунинг МЗ (12,7 мм, 4x600 патронов), а на В-52Н - одну пушку М61А1 (20 мм, 1200 патронов). В 1993 г. было принято решение вывести стрелка из числа штатных членов экипажа, а в дальнейшем на самолетах был начат демонтаж пушек.

Практика полетов самолетов В-52 с ядерными бомбами на борту делала их в мирное время источником повышенной опасности. В двух случаях катастрофы были весьма реальны: в 1961 г. В-52 с двумя ядерными бомбами на борту упал близ Голдсборо (США), в 1966 г. еще один самолет с четырьмя атомными бомбами упал в море после столкновения с заправщиком в районе города Паломарес (Испания). Бомбы были подняты на поверхность после длительной, сложной и дорогостоящей спасательной операции с применением глубоководных аппаратов.
