В начале 1950-х годов стратегическая авиация США представляла собою грозную силу: на ее вооружение поступили средние дозвуковые бомбардировщики Боинг В-47, начались испытания
тяжелого дозвукового самолета Боинг В-52. Развивая линию высотных бомбардировщиков в направлении перехода к сверхзвуку, американцы одновременно вплотную приступили к разработке
четырехдвигательного сверхзвукового среднего бомбардировщика Конвэр В-58 "Хастлер". Высокая скорость должна была обеспечить бомбардировщикам, в первую очередь, неуязвимость от еще достаточно
несовершенных средств ПВО противника при проходе над его территорией.
Развернулись также масштабные работы по межконтинентальным крылатым (Норт Америкен "Навахо" и Нортроп "Снарк") и баллистической (Конвэр "Атлас") ракетам, на которые возлагались огромные
надежды, вплоть до полной замены ими пилотируемых самолетов. Командование стратегической авиации не проявляло особого энтузиазма в отношении "Хастлера", в конструкции которого применялись
технологии реактивных самолетов первого поколения. Обладая весьма скромной дальностью полета и боевой нагрузкой, "Хастлер" не мог претендовать на роль сверхзвукового эквивалента "Стратосферной
крепости" В-52. В то же время полноценный сверхзвуковой преемник В-52 считался необходимым, поскольку перспективность межконтинентальных ракет еще предстояло доказать и грядущее долголетие В-52
никто не мог предвидеть.
Отправной точкой работ по новому сверхзвуковому стратегическому самолету стало предложение командующего стратегической авиацией ВВС США генерала Кертисса Ли Мея, который в конце 1954 г. поднял
вопрос о создании бомбардировщика, обладающего дальностью без дозаправки в полете не менее 11000 км при "максимально возможной" скорости. Этот самолет, пригодный для эксплуатации с существующих
аэродромов, должен был заменить В-52 и состоять на вооружении ВВС в 1965-1975 гг. В октябре 1954 г. было выпущено техническое задание по системе оружия WS-110A и объявлен конкурс предварительных
проектов стратегического бомбардировщика с крейсерским числом М=0,9 и максимально возможной скоростью на максимальной высоте при прорыве в воздушное пространство потенциального противника на
расстояние 1600... 1850 км. Поставки нового самолета намечались с 1963 г. В июле 1955 г. шесть фирм представили предварительные проекты,
а 11 ноября этого же года фирмы Боинг и Норт Америкен
получили заказы на дальнейшую проработку своих эскизных проектов, которые были готовы в апреле следующего года.
Самой трудной проблемой при проектировании WS-110A было одновременное достижение высокой сверхзвуковой скорости и межконтинентальной дальности полета. Для этого требовалось получить высокое
сверхзвуковое аэродинамическое качество - задача, не решенная полностью и в наши дни. В 1950-х годах трудности усугублялись малой экономичностью имевшихся двигателей, недостаточной изученностью
аэродинамики сверхзвуковых скоростей, отсутствием высокопроизводительных ЭВМ для проведения расчетов. В результате оба спроектированных самолета по заданию WS-110A имели небывало огромные
размеры. Проектом фирмы Норт Америкен предусматривалось создание бомбардировщика массой 340 т с треугольным крылом, к которому крепились дополнительные консоли с расположенными посередине
огромными топливными баками. В районе цели консоли с баками, в которых размещалось по 86 т топлива, должны были сбрасываться с последующим разгоном самолета до М=2,3. Фактически это было "звено"
из трех аппаратов. Эксплуатировать его с существующих аэродромов не представлялось возможным.
Оба представленных проекта были отклонены в октябре 1956 г. и, после переработки, вновь представлены фирмами-разработчиками через девять месяцев - к июлю 1957 г. Проектировщики учли требование
ВВС уменьшить взлетную массу. Но, главное, они существенно изменили свои проекты под вновь поставленную задачу обеспечить полностью сверхзвуковой полет. Требовалась дальность до 9600 км с
крейсерским числом М=2 и возможностью броска с М=3 в районе цели. ВВС, формулируя новое ТЗ, опирались на рекомендации ученых из NACA, которые, по словам X. Драйдена, тогдашнего директора этой
организации, добились к тому времени крупных успехов в изучении аэродинамики, прочности и силовых установок сверхзвуковых самолетов.
Для уменьшения потребного запаса топлива и размерности самолета фирмы Боинг и Норт Америкен решили перейти к бороводородному топливу, предложенному как горючее еще в 1929 г. в Советском Союзе
химиком Ю. В. Кондратюком. Предпочтение отдали пентаборану, хотя исследовались также диборан и декаборан. Пентаборан имеет меньшую плотность по сравнению с керосином и, соответственно,
занимает больший объем, но, отличаясь высокой теплотой сгорания ("высокой калорийностью", как говорили в то время), позволяет снизить массу топлива дальнего самолета. По проекту фирмы Норт
Америкен, при уменьшенной почти до 200 т взлетной массе крейсерское число М повысилось с дозвукового до 1,5-2,0, максимальное число М - до 3, дальность полета 9600 км достигалась на крейсерской
высоте 15000 м.
Первое время программа самолета В-70 все же, несмотря на растущую оппозицию, относилась к числу приоритетных. Однако это продолжалось недолго. Первый сбой был связан с бороводородным топливом.
Оно оказалось очень дорогим, высокотоксичным и сложным в производстве. В то же время дальность полета при его использовании увеличивалась, как выяснилось, только на 10%. К весне 1959 г., когда
завершилось изготовление макета самолета, по заказу ВВС был построен завод стоимостью 45 млн. долл. для производства бороводородного топлива, который, правда, так и не был пущен, поскольку в
августе этого же года разработка бороводородного топлива и двигателя J95-GE-5, который на нем работал, была аннулирована. Месяцем позже прекратились работы по трехмаховому
истребителю-перехватчику Норт Америкен F-108 "Рапира", двигатели которого также должны были работать на бороводородном топливе. В результате стоимость разработки бомбардировщика увеличилась,
так как часть исследований полета с М=3 проводилась по программе самолета F-108.
Конструкторы фирмы Норт Америкен применили ряд компоновочных мер, направленных на повышение сверхзвукового аэродинамического совершенства. Первым шагом стал традиционный способ - установка
цельноповоротного переднего горизонтального оперения (ПРО), играющего роль дестабилизатора и уменьшающего балансировочное сопротивление самолета на сверхзвуке.
Но этого оказалось недостаточно, и фирма Норт Америкен пошла на риск, использовав новое оригинальное техническое решение. Идея, которая и лежала, главным образом, в основе перехода к полностью
сверхзвуковому бомбардировщику, состояла в повышении подъемной силы за счет сжатия воздушного потока. Она была предварительно опробована в ходе экспериментальных исследований NACA в 1955-1956
гг., а в проекте фирмы Норт Америкен успешно реализована путем размещения двигателей в единой подкрыльевой гондоле с применением плоского воздухозаборника, имеющего выдвинутый вперед неподвижный
клин. Создаваемая при этом на сверхзвуке система косых скачков уплотнения приводила к образованию области повышенного давления под крылом.

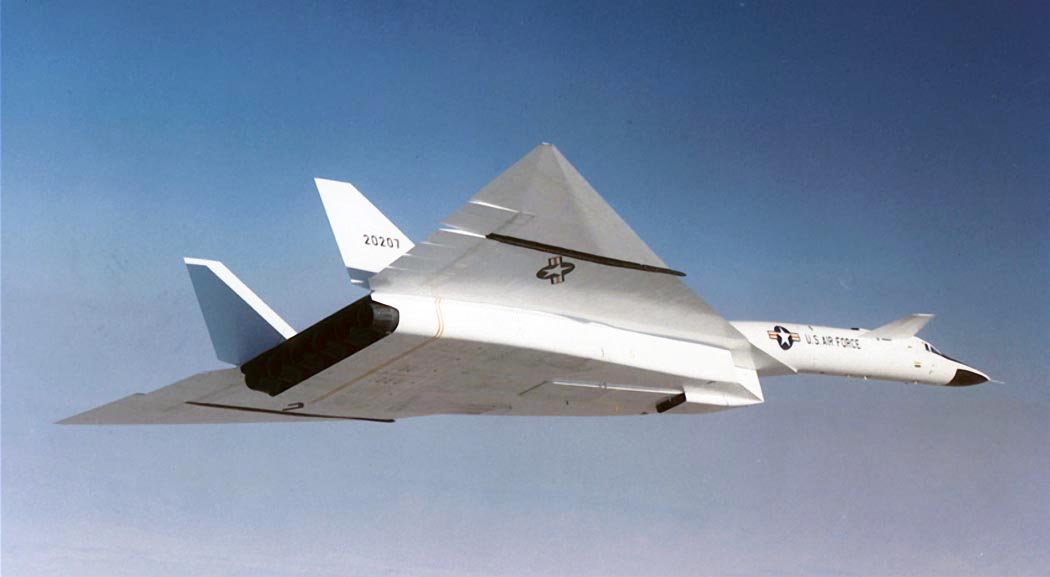

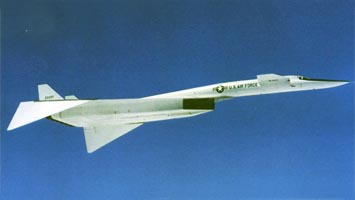

Еще одним техническим новшеством стали отклоняемые вниз концевые части крыла. Главным их предназначением было повышение путевой устойчивости самолета на больших скоростях. Это позволило
уменьшить размеры килей и способствовало росту аэродинамического качества. Дело в том, что отклонение концов крыла приводило к перемещению аэродинамического фокуса самолета вперед, благодаря
уменьшению площади крыла вблизи задней кромки и дополнительному снижению балансировочного сопротивления в сверхзвуковом полете. Кроме того, отклонение концевых частей давало увеличение подъемной
силы от сжатия потока, так как скачки уплотнения, создававшиеся клином воздухозаборника, отражались от отклоненных законцовок, что еще более повышало давление под крылом. Все это дополнительно
увеличивало аэродинамическое совершенство самолета.
В то же время, поворотные законцовки крыла нового бомбардировщика существенно снижали безопасность полета: при их заклинивании в полностью отклоненном положении самолет не мог совершить
безопасную посадку и экипаж должен был катапультироваться.
Проект фирмы Норт Америкен был признан перспективным. 23 декабря 1957 г. фирма была объявлена победителем конкурса проектов и получила контракт на разработку самолета, которому в феврале
следующего года дали обозначение В-70, а в июле - название "Валькирия". Название это было выбрано стратегическим командованием в результате конкурса имен, на который летчики и авиаторы всего
мира предложили более 20 тыс. вариантов. Название "Валькирия" - дева, забирающая души павших воинов в иной мир из скандинавской мифологии - предложил сержант Фрэнк В. Сейлер с авиабазы Марч (шт.
Калифорния), фотодешифровалыцик из разведывательного управления. Ему был присужден приз в размере 500 долл. и путевка для трехдневного посещения Голливуда.
В выборе военными проекта Норт Америкен сыграло свою роль желание ВВС поддержать эту фирму, портфель заказов которой к тому времени оскудел, так как работы по ракете "Навахо" незадолго до этого
прекратились, а производство истребителя F-10Q "Супер Сейбр" уже близилось к завершению, и ее финансовое положение было не в пример хуже, чем у Боинга. Предусматривалась постройка 62 самолетов,
из них 12 опытных и 50 строевых для формирования первого авиакрыла. Первый полет опытного самолета намечался на январь 1962 г., первое авиакрыло планировалось сформировать к августу 1965 г.

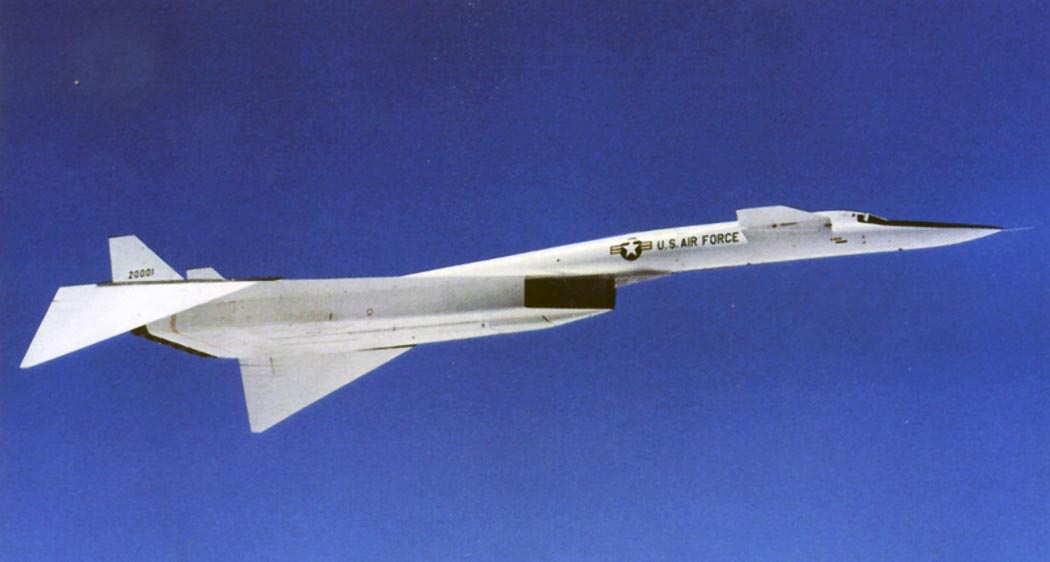

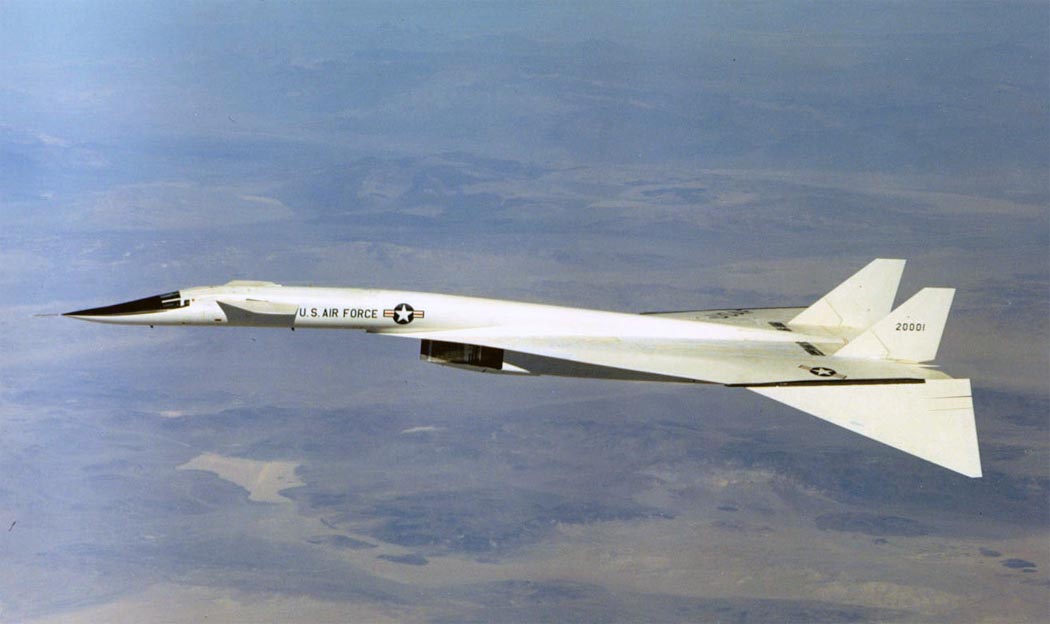

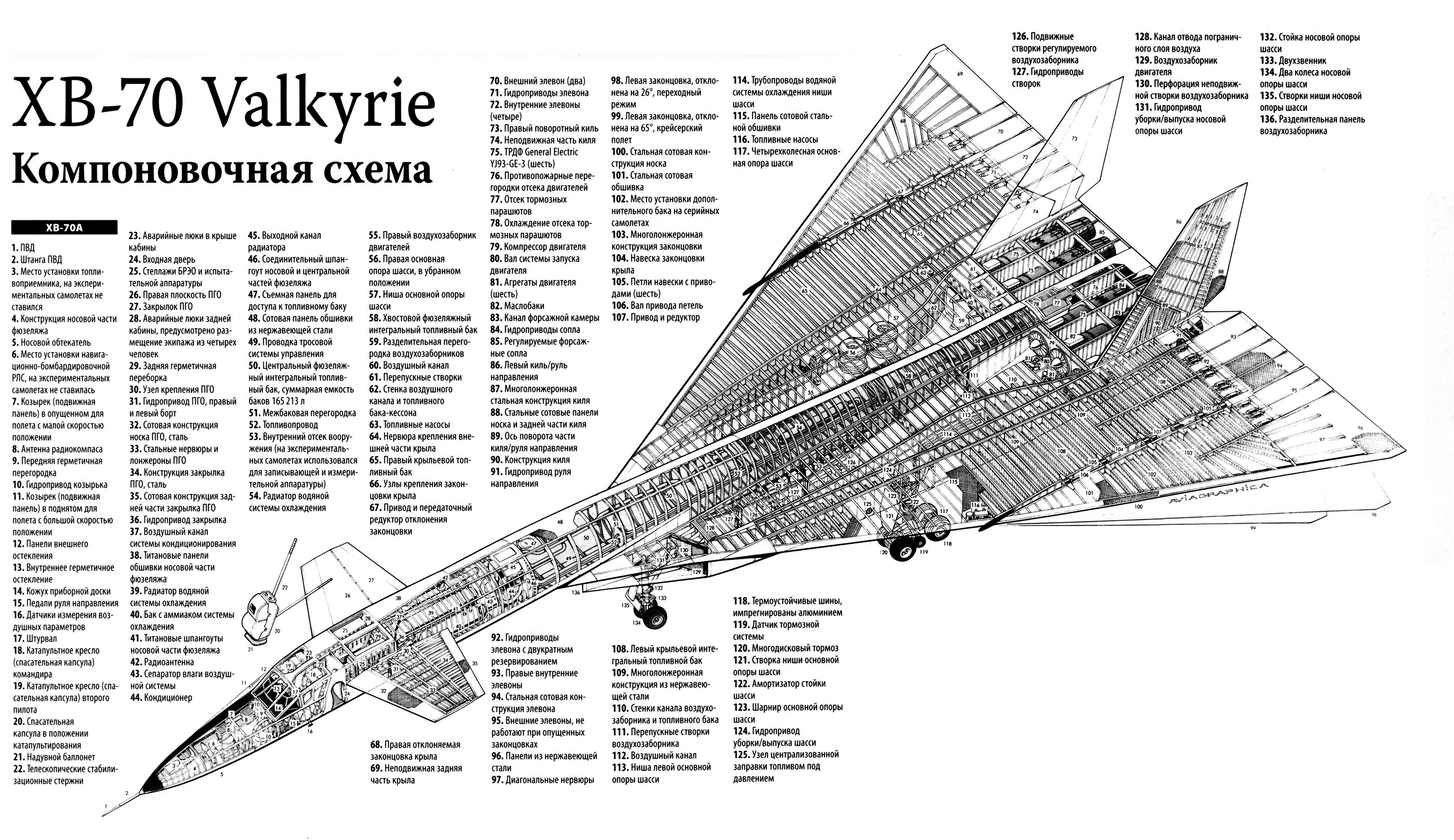

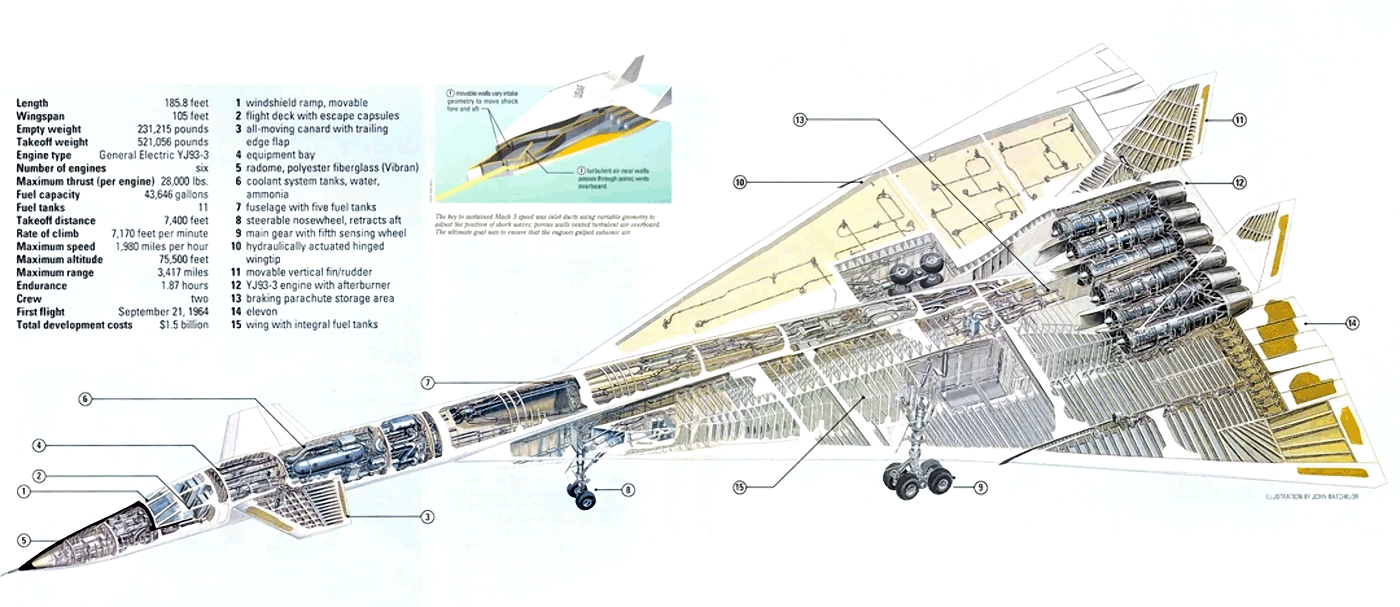

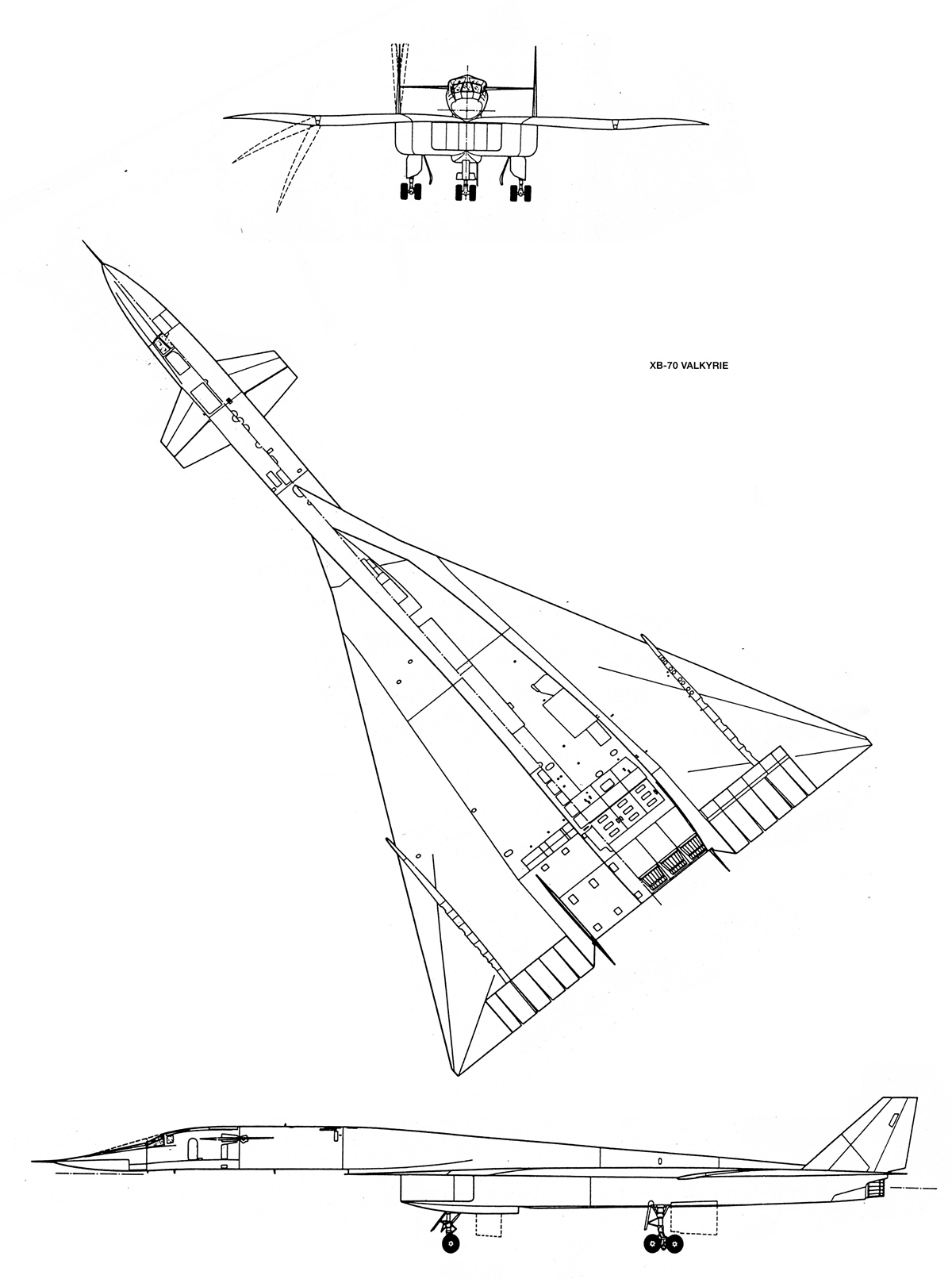

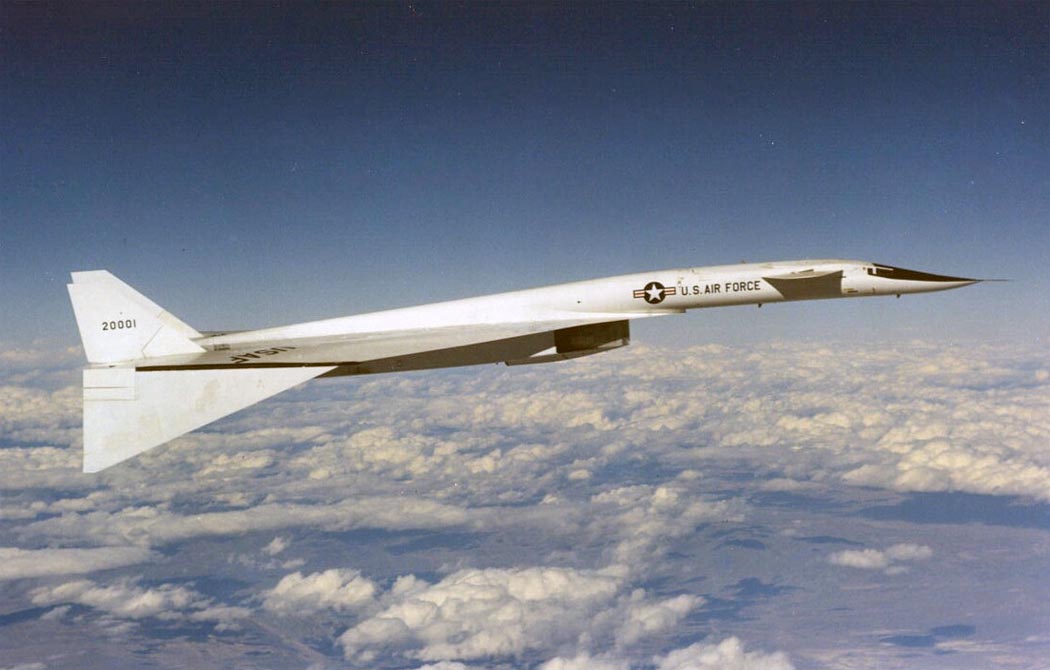

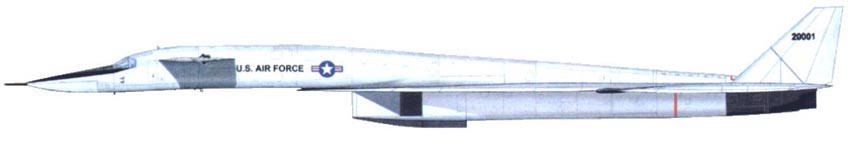

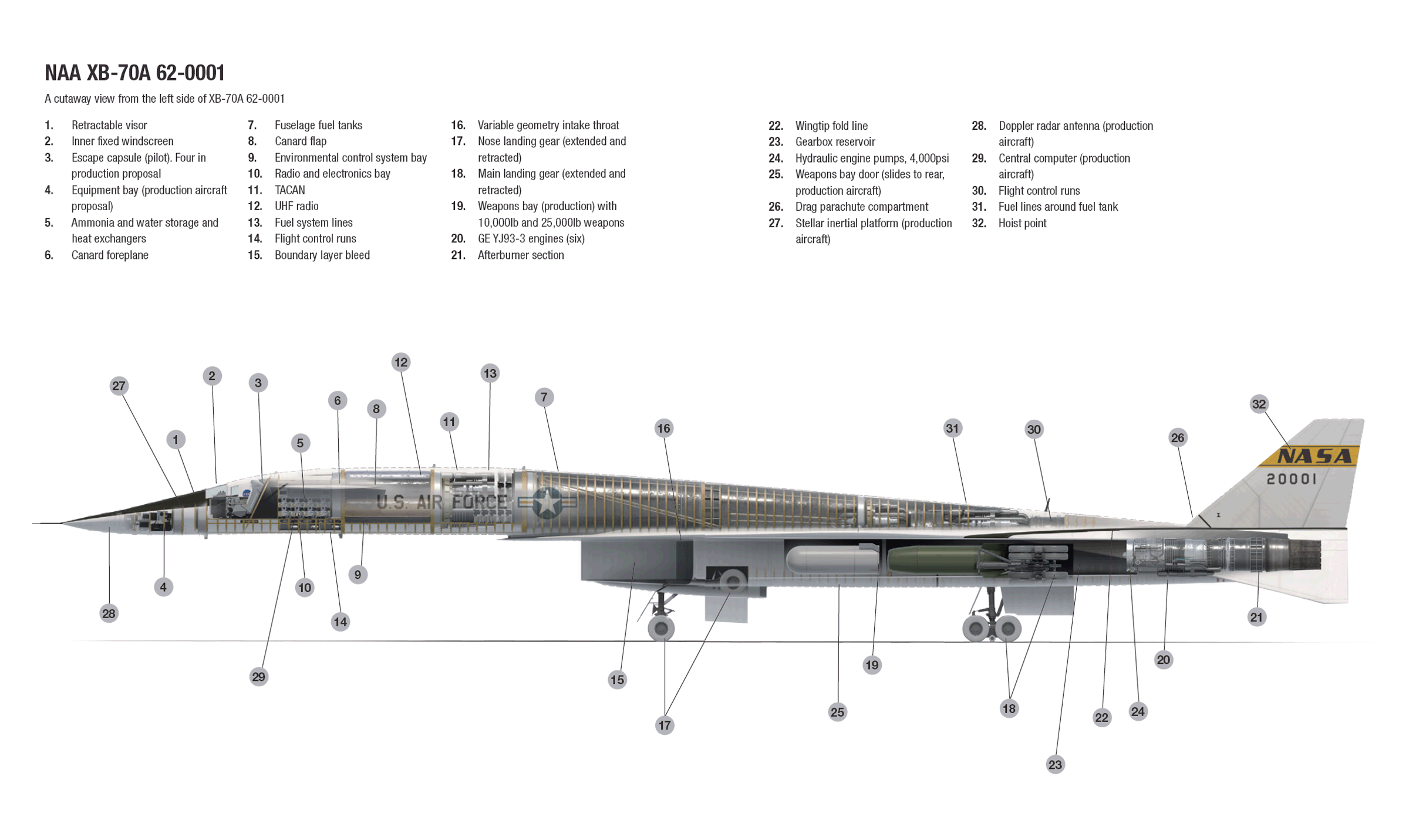

Самолет был спроектирован по схеме "утка" с тонким треугольным крылом и двухкилевым вертикальным оперением. При числе М=3 температура обшивки, согласно расчетам, могла достигать 330° С, поэтому
в конструкции широко использовались нержавеющая сталь, высокопрочная инструментальная сталь НИ и титановые сплавы. Нашел применение и довольно экзотический сплав на никелевой основе Рене-41. Эти
материалы сохраняли высокую прочность в расчетном диапазоне рабочих температур для В-70, равном 230-330° С.
Для В-70 были первоначально разработаны обычные листовые металлические обшивки, усиленные панели различной конструкции и слоистые панели. Исследования показали, что наилучшие характеристики для
большей части планера имеют именно слоистые панели. В значительной мере это обусловливалось требованием хорошей теплоизоляции. В противном случае, вследствие кинетического нагрева обшивки
температура топлива в баках-отсеках могла превысить 150° С, предельно допускаемый уровень температуры топлива на входе в двигатель. В пользу слоистых конструкций говорили и их высокая жесткость
(а, следовательно, сохранение гладкой поверхности и высокого аэродинамического качества на больших скоростях), устойчивость к акустической усталости (от колебаний воздушного давления в
скоростном полете и шума двигателей) и относительно малая масса.
Слоистые панели выполнялись из нержавеющей стали и имели сотовый или гофрированный заполнитель. Из них были изготовлены обшивка большей части крыла, нижней и верхней поверхности фюзеляжа, килей
и многие другие узлы. От склейки панелей отказались из-за нестойкости имевшихся в то время в распоряжении авиапромышленности клеев к высоким температурам. Сотовый заполнитель припаивался к
листам обшивки, а гофрированный приваривался точечной сваркой. Пришлось отказаться от применения титана, так как лучшие из имевшихся титановых сплавов нельзя было одновременно подвергать пайке и
термообработке, а листы из них нельзя было гнуть под углами, требуемыми для получения гофра.
Значительная часть остальной конструкции, не образующей топливных баков-отсеков, выполнялась из высокопрочных титановых сплавов. Из них, в частности, были изготовлены носовая секция фюзеляжа -
монокок длиной 18,6 м, ПГО, хвостовая часть фюзеляжа в зоне отсеков двигателей, лонжероны килей и часть внутренней конструкции поверхностей управления и крыла. Всего в конструкции В-70
использовалось около 5400 кг титана. Из стали НИ были изготовлены многие важные элементы конструкции, в том числе шасси и механизмы складывания крыла, главные лонжероны передней части фюзеляжа и
центроплана над отсеками двигателей. Этот материал оказался настолько прочен, что до В-70 применялся главным образом для изготовления инструментов, а в самолетной конструкции применялся в
небольшом количестве только на бомбардировщике A3J "Сэвидж". Всего в конструкции В-70 было использовано около 10400 кг стали HI 1.

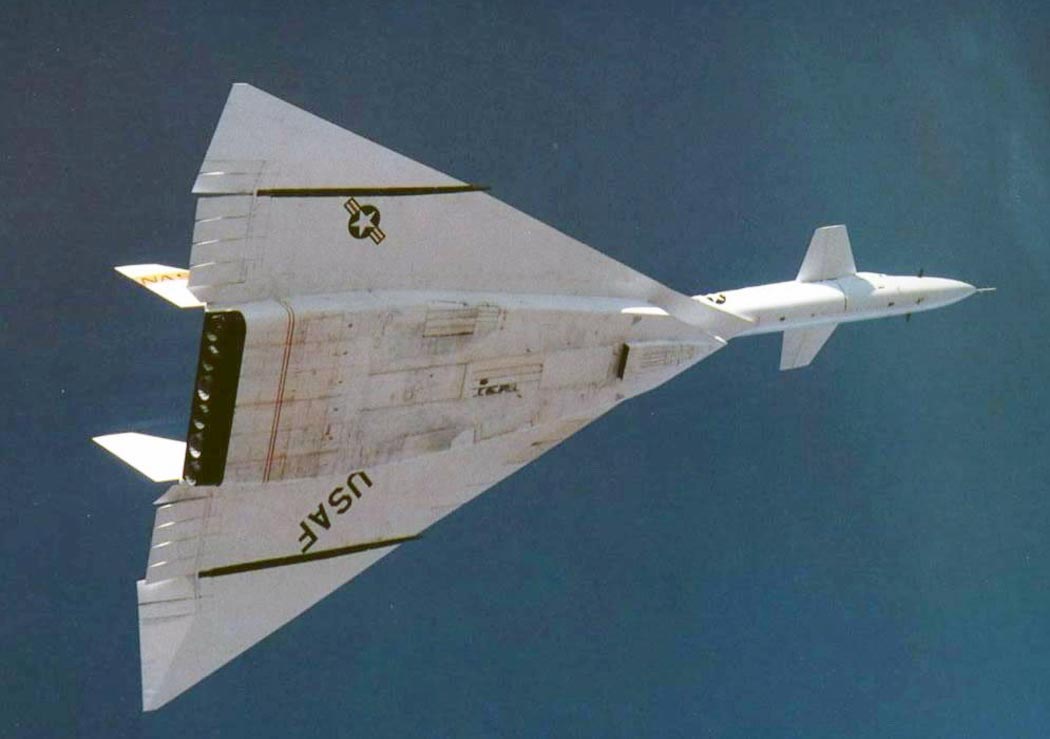

Крыло В-70 имело удлинение 1,75, длину хорды у корня 35,89 м и 0,67 м у законцовок и относительную толщину от 2% у корня крыла до 2,5% у законцовок. Носок крыла в корневой части имел небольшую
кривизну, на участке между фюзеляжем и шарнирами поворота концевых частей имела место коническая крутка носка. Управление тан-гажом и креном осуществлялось с помощью двенадцати секций элевонов
общей площадью 36,74 м2, управление по рысканью - с помощью рулей направления общей площадью 35,52 м2. Рули направления занимали большую часть килей, предельные углы их отклонения составляли
+12° при выпущенном шасси и +3° при убранном шасси.

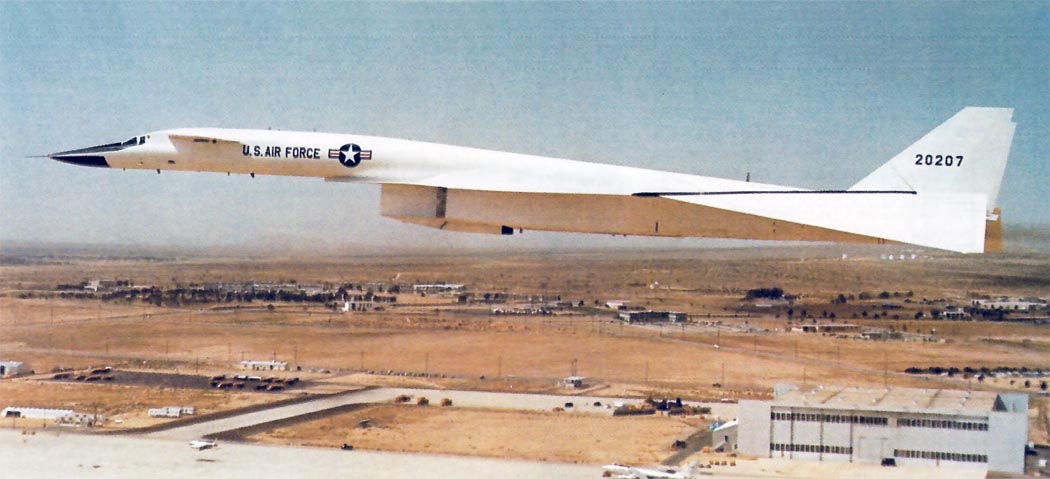

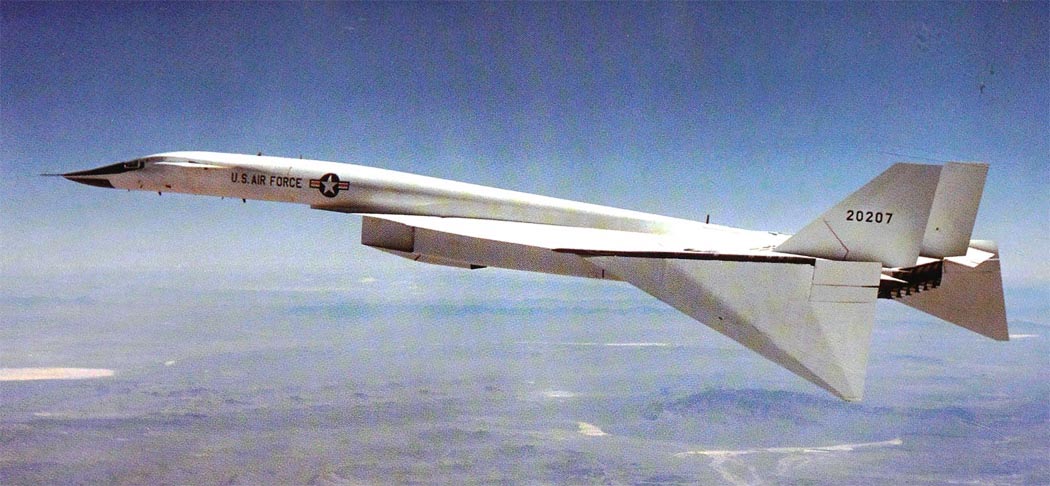

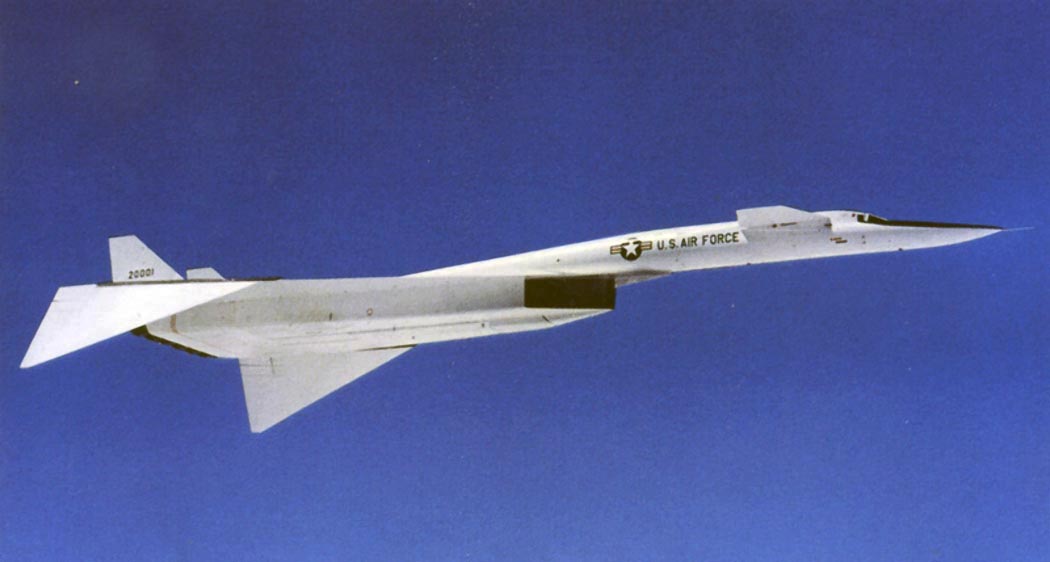

Концевые части крыла (2 х 48,39 м2) отклонялись вниз. При разработке самолета намечалось, что они будут фиксироваться в трех положениях: 0° при дозвуковой скорости, 25° при околозвуковых
скоростях и 65° при сверхзвуковых скоростях. В реальных полетах отклонение концов крыла в среднее положение практиковалось раньше - на скорости 500 км/ч, почти сразу после уборки шасси. Это было
связано с тем, что неблагоприятный разворачивающий момент рыскания при отклонении элевонов по крену оказался значительно большим, чем предполагалось. Отклоненные вниз законцовки стабилизировали
самолет по курсу, а кроме того, выключали из работы четыре секции элевонов, что способствовало уменьшению нежелательного разворачивающего момента.

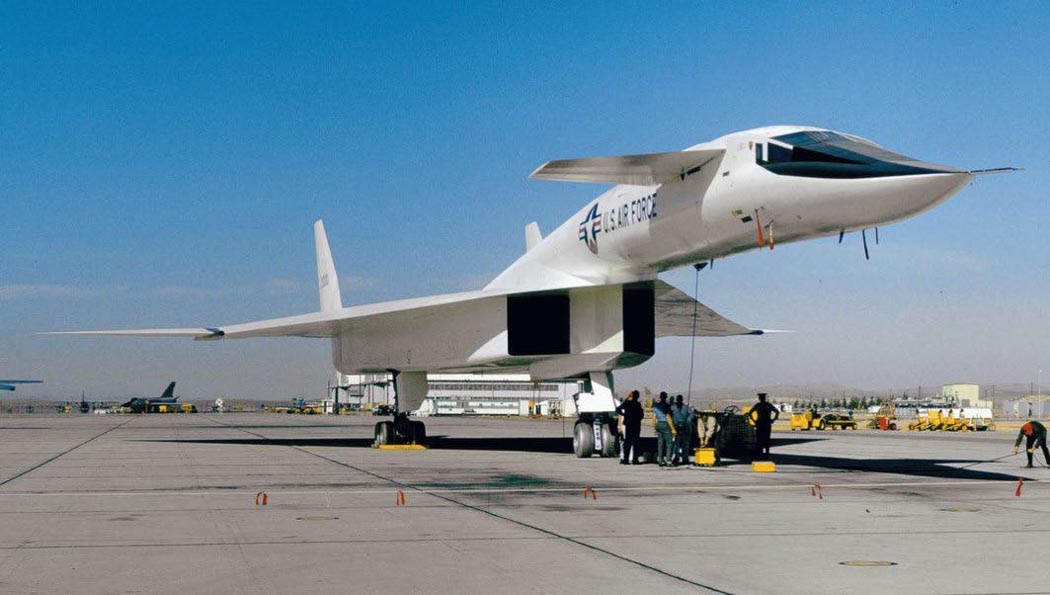

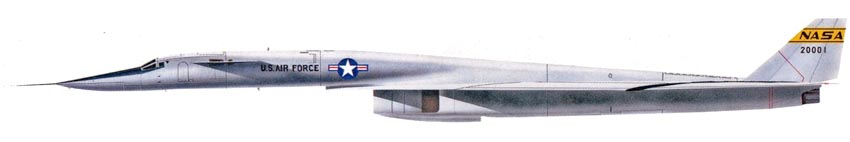

Фюзеляж типа полумонокок был выполнен в соответствии с правилом площадей. Для улучшения обзора при заходе на посадку верхняя панель носовой части фюзеляжа перед лобовым стеклом опускалась,

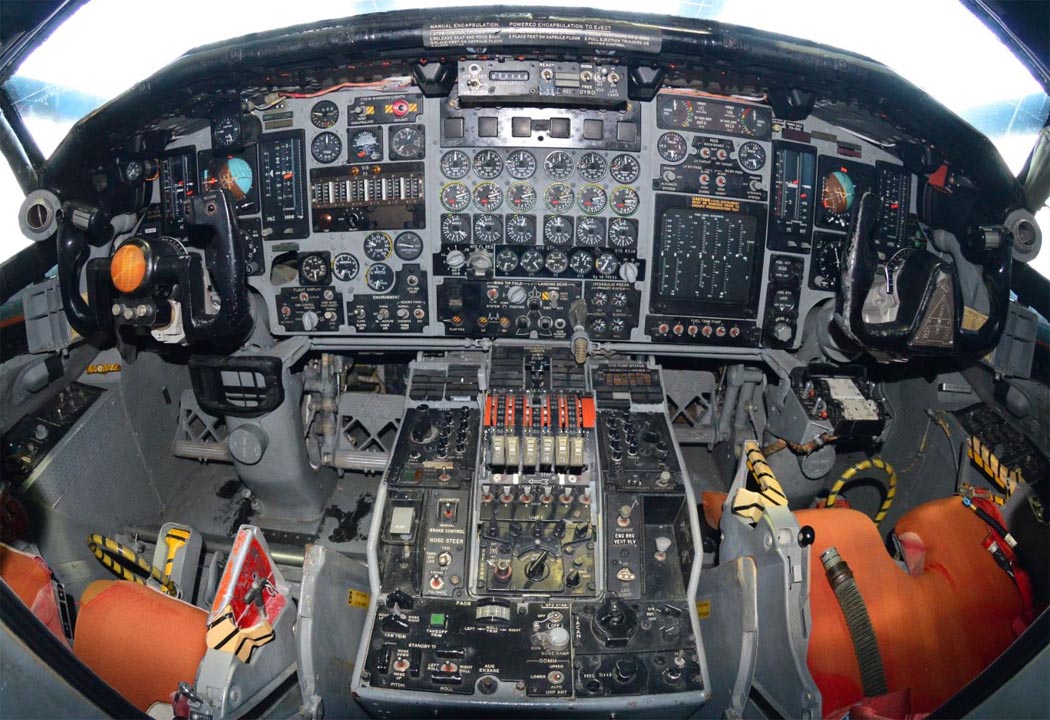

открывая летчикам хороший обзор на полосу. Кабина экипажа, состоявшего из двух человек, была герметизирована. На бомбардировщике численность экипажа предполагалось довести до четырех человек за
счет включения в него, помимо двух летчиков, штурмана-бомбардира и оператора оборонительной системы. В кабине поддерживалось давление, соответствующее атмосферному на высоте 2400 м, что
позволяло экипажу обходиться без высотных скафандров. Катапультируемые кресла-капсулы имели две створки, образующие при закрытии индивидуальные герметические спасательные "спускаемые аппараты" с
автономной системой наддува и кислородной системой. Капсулы обеспечивали аварийное покидание самолета на высотах от уровня моря до 24000 м. Входная дверь располагалась с левого борта впереди ПГО.
Переставное (диапазон углов отклонения 6°) ПГО площадью 24,64 м2 со стреловидностью по передней кромке 31,7° использовалось для продольной балансировки самолета на дозвуке и как дестабилизатор
при числе М"1. Закрылки ПГО отклонялись на угол до 25° совместно с элевонами на взлете и посадке. Отнесенные на большое расстояние от центра масс самолета, закрылки ПГО парировали момент
тангажа, возникавший при взлетно-посадочном зависании элевонов, что давало возможность эксплуатировать самолет с существовавших аэродромов. Одним из недостатков "Валькирии" был срыв потока с ПГО
при числах М"0,88, даже при отклонении расположенных на нем закрылков. Это приводило к довольно сильной тряске самолета на малых скоростях. Тряска исчезала по мере роста скорости.

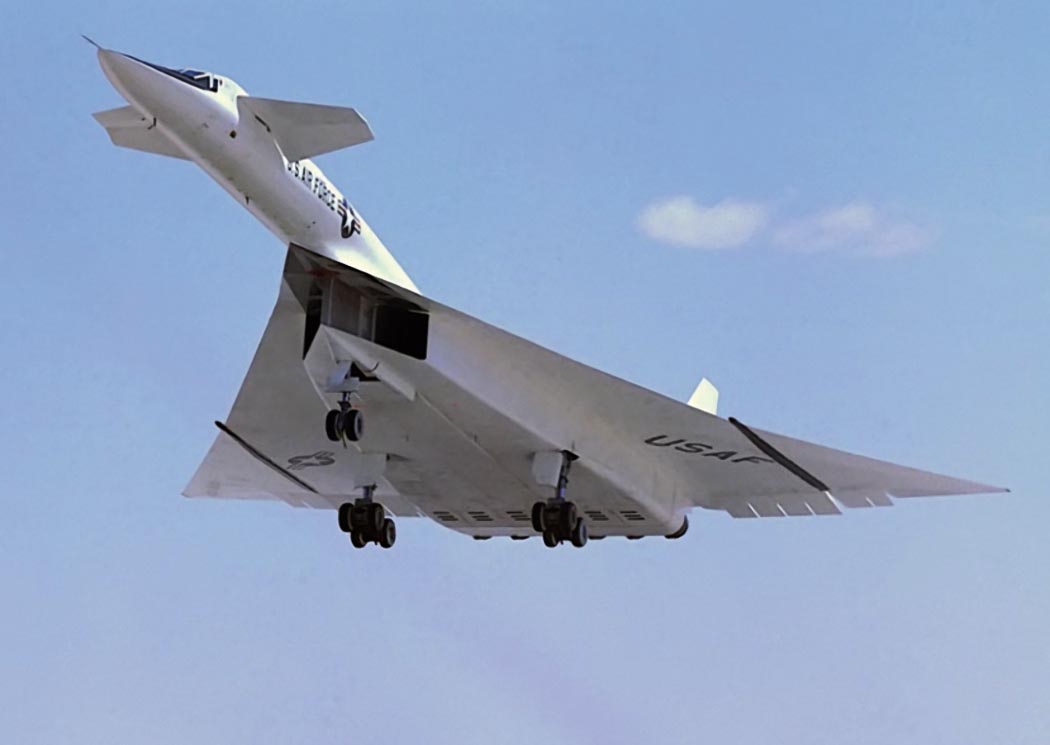

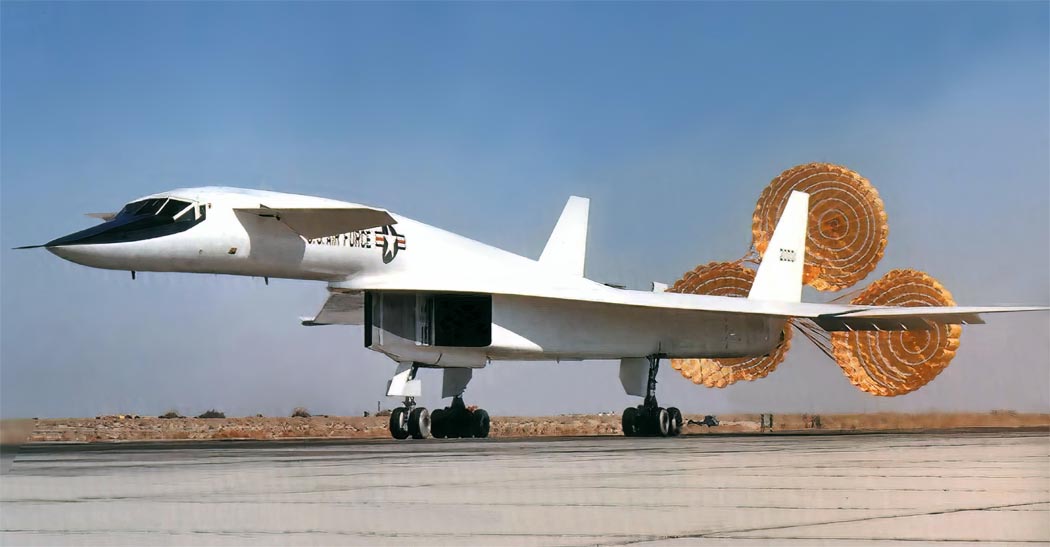

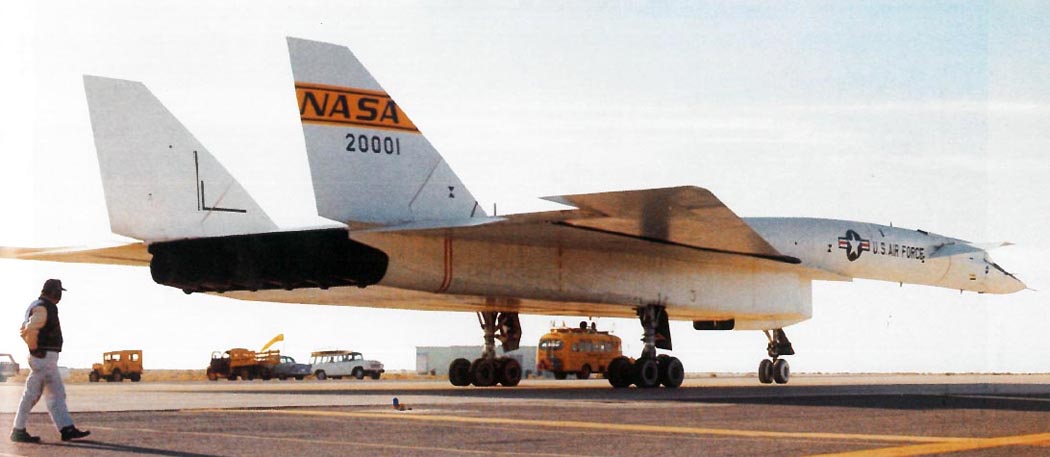

Шасси трехопорное с передней опорой. Двухколесная носовая стойка и основные стойки с четырехколесными тележками убирались разворотом назад, причем тележки основных стоек при уборке
поворачивались на 90°, а затем становились вертикально вдоль стойки и укладывались плашмя вдоль вертикальных стенок канала воздухозаборника. Кинематика уборки основных стоек отличалась большой
сложностью. Все колеса и пневматики имели одинаковый размер (диаметр 1060 мм) и рассчитывались на температуру нагрева до 180° С. Отсеки шасси имели принудительное охлаждение. Тормоза дисковые,
устанавливались отдельно от колес для повышения эффективности охлаждения. Имелись автоматы торможения. Масса шасси составляла более 5400 кг. При посадке использовались три тормозных парашюта с
диаметром купола 8,5 м. База шасси составляла 14,1 м, колея -7,1 м.

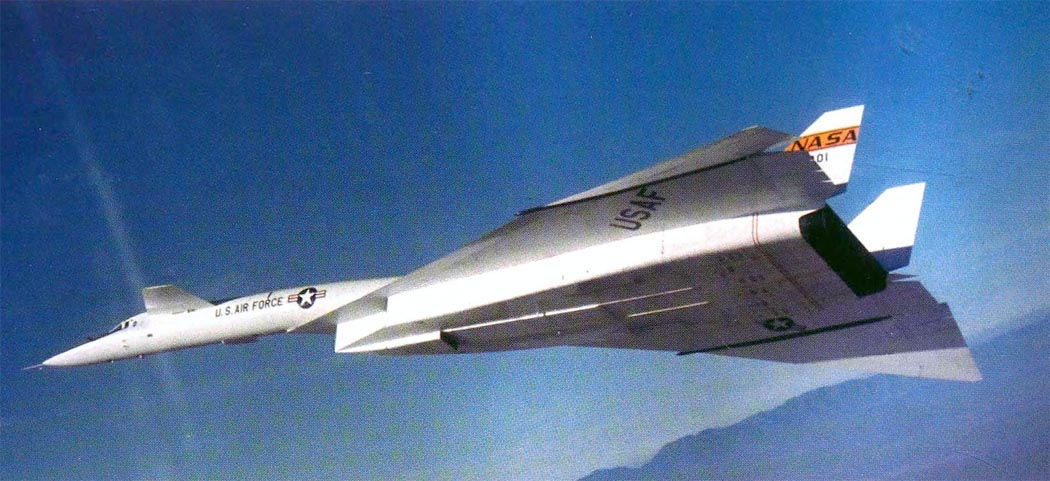

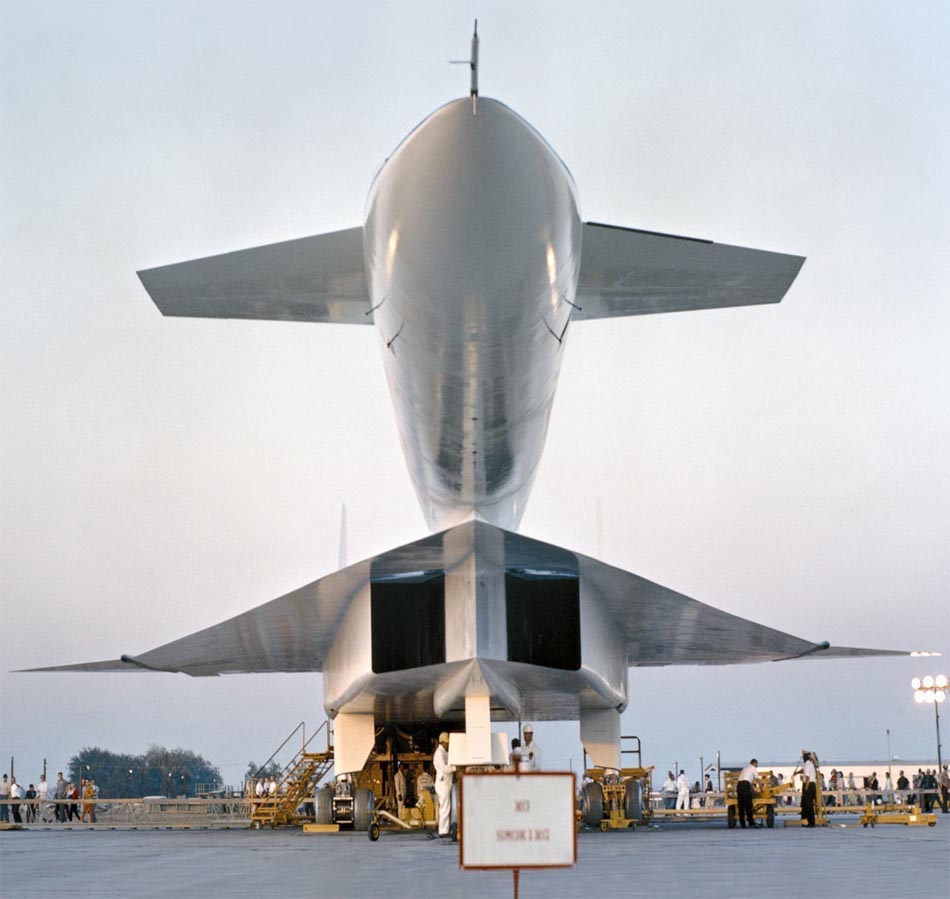

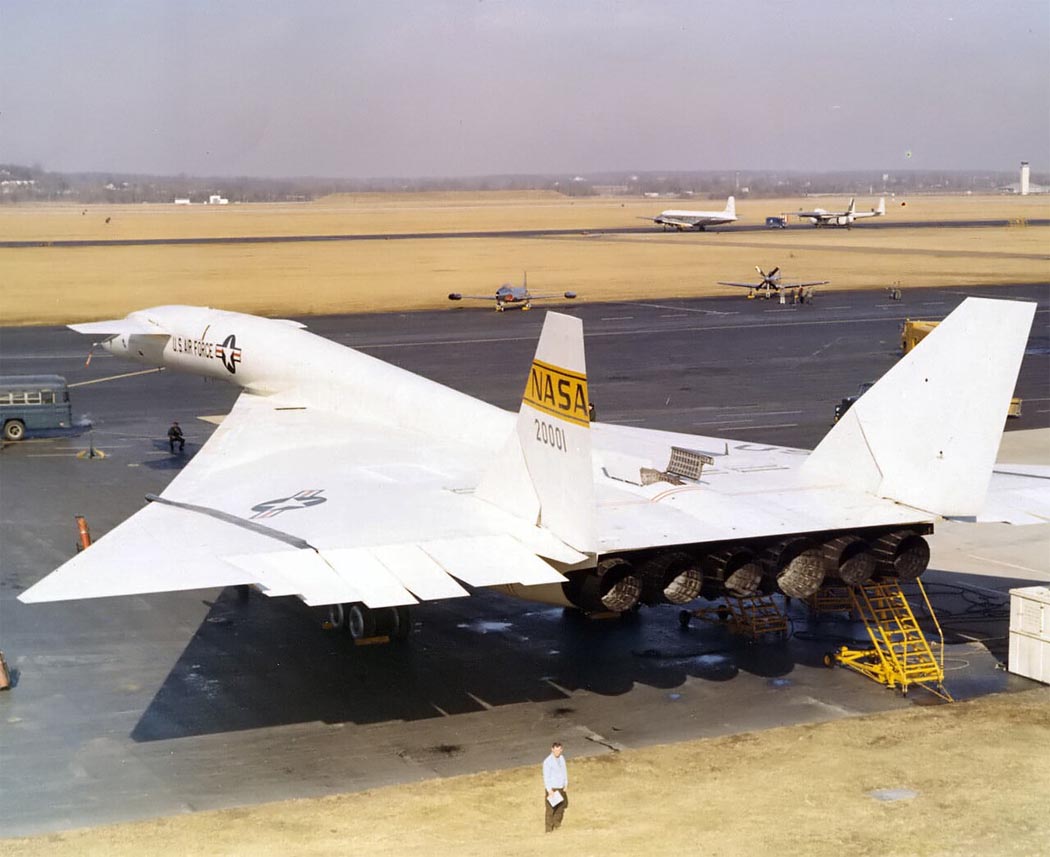

Двигатели - шесть одноконтурных ТРДФ YJ93-GE-3 - были установлены по пакетной схеме в хвостовой части фюзеляжа. Диаметр двигателя был 1,33 м, длина - 6,02 м, масса 2360 кг. Общий плоский
многоскачковый воздухозаборник смешанного сжатия размещался под фюзеляжем и имел центральный клин, разделявший воздухозаборник на два канала, каждый из которых подавал воздух к трем двигателям.
Регулирование воздухозаборника осуществлялось перемещением трех подвижных перфорированных рамп с гидравлическим приводом. На верхней части крыла располагались перепускные створки. На первом
ХВ-70 была установлена полуавтоматическая система управления воздухозаборником, на втором - полностью автоматическая. Канал воздухозаборника, высотой у входа 2,1 м и длиной около 24 м, состоял
из сверхзвукового и дозвукового диффузоров. Сужающееся-расширяющиеся сопла двигателей обеспечивали непрерывное регулирование тяги на форсированном режиме. По первоначальному проекту
предполагалось применить обычную механическую проводку управления двигателями, но в конечном итоге остановились на применении электронной системы управления, которая была ранее применена фирмой
Норт Америкен на истребителе-перехватчике F-86D.
Статическая тяга двигателя YJ93-3 на уровне моря составляла около 13600 кгс, из которых приблизительно 34% создавалось форсажной камерой, причем форсирование тяги шло непрерывно. ТРД имел
одновальный компрессор с регулируемыми лопатками статора и умеренной степенью сжатия. Корпуса компрессора и двухступенчатой турбины были сделаны разъемными для облегчения осмотра и обслуживания.
Лопатки турбины имели воздушное охлаждение, что позволяло повысить рабочую температуру турбины на несколько десятков градусов по сравнению с температурой лопаток у других тогдашних ТРДФ. По
данным фирмы Норт Америкен, самолет мог продолжать крейсерский полет со скоростью, соответствующей числу М=3, с одним неработающим двигателем, причем дальность полета уменьшалась при этом
приблизительно на 7%.
ТРДФ YJ93 специально рассчитывался на число М=3, и в нерасчетных условиях его характеристики значительно ухудшались. Так, при скорости, соответствующей числу М=2, вследствие снижения
аэродинамических характеристик и КПД двигателей дальность полета самолета ХВ-70 уменьшалась приблизительно на 15%.
При газовках на земле двигатели охлаждались воздухом, поступавшим через вспомогательные створки. В полете при М=3 двигатель охлаждался избыточным воздухом, отводимым из воздухозаборника и
циркулировавшим по каналам вокруг двигателя. Температура выхлопных газов была очень высока. Хотя конструкция самолета в зоне двигателей сравнительно мало нагревалась и форсажная камера
эффективно охлаждалась воздушным потоком, при максимальном форсировании тяги из сопла двигателя вырывался длинный поток сильно нагретых газов, значительно демаскировавших самолет в И К и видимом
диапазоне.
Запуск двигателей на земле осуществлялся с помощью аэродромной установки или автономно. В последнем случае один из двигателей запускался твердотопливным стартером и затем использовался для
привода гидродвигателя, от которого производился пуск остальных двигателей.
Стандартное топливо - авиационный керосин JP-4 - нельзя было использовать из-за высокого давления паров и чрезмерного испарения. Более подходящим оказалось его производное - JP-6 с более низким
давлением паров, повышенной термической стабильностью и меньшим осадкообразованием. Топливо размещается в 11 баках-отсеках (шесть в крыле и пять в хвостовой части фюзеляжа). В ходе постройки
самолета встретились трудности с герметизацией топливных баков. На первом самолете один из баков не использовался из-за того, что так и не удалось добиться необходимой герметичности. Начало
летных испытаний второй машины было сдвинуто на полгода, в основном, из-за дополнительных работ по уплотнению баков. Уплотнение выполнялось вручную, причем техников, занимавшихся этой работой,
приходилось буквально заваривать внутри баков, извлекая их затем через минимально возможное по размерам отверстие в герметизации, после чего работу заканчивали уже снаружи. У техников было
зафиксировано несколько случаев приступов клаустрофобии.
Заправка топливом самолета ХВ-70 длилась 1-1,5 ч из-за сложности процедуры, имевшей целью предотвратить самовоспламенение топлива на больших высотах. Вначале топливо перекачивалось из заправщика
во второй пустой заправщик, где продувалось сухим азотом под высоким давлением для вытеснения кислорода, и лишь потом поступало в топливные баки, которые в полете также наддувались азотом. На
серийном бомбардировщике предполагалось установить систему дозаправки топливом в воздухе.
Система управления самолетом - бустерная необратимая, с дублированными гидравлическими приводами. Проводка управления элевонами и рулями направления тросовая, ПГО - жесткая. Было возможно
ручное управление рулями направления и ПГО в случае аварии. Имелась электронная резервированная система повышения устойчивости, обеспечивавшая демпфирование колебаний крена, рыскания и тангажа.
Одним из крупных технических новшеств на самолете ХВ-70 было применение гидравлической системы с рабочим давлением 280 кгс/см2, способной работать при температуре от -54 до 230° С, а
кратковременно - даже до 340" С. Гидросистема состояла, фактически, из четырех независимых одновременно работавших систем с питанием от 12 гидронасосов переменной подачи. Предназначалась она для
привода органов управления, шасси, концевых частей крыла, а также аварийного генератора.
Электрическая система переменного тока (115/200 В, 400 Гц) запитывалась через понижающие трансформаторы от двух основных генераторов мощностью по 60 кВ, приводимых от двигателей. Аварийный
генератор мощностью 60 кВ А приводился от гидродвигателя.
Разрабатывавшаяся вначале фирмой IBM навигационно-бомбардировочная система AN/ASQ-28 должна была обслуживаться штурманом-бомбардиром, сидящим непосредственно за вторым летчиком. В ее состав
входили: инерциальная навигационная система с гиростабилизированными платформами и астронавигационная система с блоком астросопровождения. Вычислитель позволял осуществлять полет по
запрограммированному маршруту, непрерывно определял текущее местоположение самолета, время полета и расстояние до цели. Использовалась также радионавигационная система TACAN, система опознавания
госпринадлежности, аппаратура для встречи бомбардировщика с самолетом-заправщиком и для посадки по приборам. На бомбардировщике предполагалось применить доплеровский радиолокатор фирмы Дженерал
Электрик с высокой разрешающей способностью. Экспериментальный образец РЛС прошел летные испытания. Оборонительная система, разрабатывавшаяся фирмой Вестингауз, должна была включать
радиолокационные и ИК-станции помех. Рабочее место оператора оборонительной системы располагалось за креслом командира экипажа. Предполагалось, что общая масса целевого оборудования на
бомбардировщике В-70 достигнет 4,5 т.
Бомбоотсек длиной 9,1 м располагался в нижней центральной части фюзеляжа, между изогнутыми каналами воздухозаборника. В нем предполагалось размещать ядерные и неядерные бомбы. В начале программы
намечалось также подвешивать в отсеке баллистические ракеты, а под крылом -крылатые ракеты - т.е. планировалась схема, реализованная позднее на дозвуковом бомбардировщике В-52. Однако
впоследствии от внешней подвески отказались. Программа баллистической ракеты Мартин WS-199B "Болд Орион", первоначально предназначавшейся для В-70, была со временем аннулирована. Двухступенчатая
баллистическая ракета AGM-48 "Скайболт", разработка которой началась в 1959 г. также с прицелом на внутреннее размещение в грузоотсеке В-70, при длине 11,6 м не умещалась в отсеке не только
"Валькирии", но и В-52, для которого предназначалась прежде всего. Предлагалось использовать на "Валькирии" одноступенчатый вариант "Скайболта", но это предложение также не было реализовано.
После того, как В-70 переклассифицировали в экспериментальную машину, в бомбоотсеке расположили аппаратуру системы управления воздухозаборником массой 2,0 т и аналого-цифровую записывающую
аппаратуру массой 2,7 т, способную регистрировать до 1050 параметров. Регистрирующая аппаратура вначале могла работать непрерывно в течение 40 мин. К июню 1965 г. время записи было увеличено до
63-64 мин, в дальнейшем, благодаря применению более тонкой ленты, его увеличили до 90 мин. До 80 млн. бит информации собиралось за один полет.
Американская авиационная пресса высказывалась о новом самолете поначалу весьма оптимистично. В мае 1956 г. сробщалось, что бомбардировщик WS-ПО с двигателями на "химическом" топливе должен иметь
дальность 10000 статутных миль (около 16500 км) при полете на высоте 21 км и способность достигать числа М=2 над целью. В ноябре 1956 г. писали, что, по сообщению хорошо информированных
источников, сверхзвуковые бомбардировщики по проектам Боинга и Норт Америкен будут иметь двигатели на редком химическом топливе (на базе лития, бора и т.д.), смогут достигать М=3...4 и высоту
полета около 23 км. Сообщалось и о том, что генерал К. Ли Мей вначале требовал создания бомбардировщика с рабочей высотой 38 км и дальностью около 7200 км. Этот бомбардировщик должен был
сближаться с целью на средней сверхзвуковой скорости, сбрасывать нагрузку и уходить от цели при числе М=4...5. В сентябре 1959 г. утверждалось, что В-70 предназначен для доставки ядерного оружия
-водородной бомбы с зарядом мощностью 10 Мт "вместе" с баллистическими ракетами. В официальных заявлениях представителей Пентагона и ВВС перечислялись требования к "проектируемым сверхзвуковым
бомбардировщикам", в частности: бомбардировщик должен был быть способен длительное время патрулировать в воздухе в состоянии боевой готовности в возможных зонах пуска ракет. Основная цель этого
требования -снизить уязвимость бомбардировщиков на земле. Бомбардировщик также должен был быть экономичным при доставке обычного оружия, что могло стать необходимым в случае запрещения атомного
оружия. В-70 в этом отношении, кстати, был еще менее экономичен, чем ракеты, так как стоимость самолета по сравнению с ущербом, который он смог бы нанести с применением обычного оружия,
настолько высока, что закупка самолетов В-70 становилась совершенно нецелесообразной.
Первым ударом стало прекращение в декабре 1959 г. разработки В-70 как системы оружия. Новыми планами предусматривалась постройка одного экспериментального ХВ-70 без
навигационно-бомбардировочной системы и системы вооружения. ВВС США все же не теряли надежды довести работы по бомбардировщику до серийного производства и в октябре 1960 г. добились
восстановления программы разработки самолета как системы оружия. Однако в апреле 1961 г., после прихода президента Кеннеди на смену Эйзенхауэру, программа была вновь сокращена до постройки трех
экспериментальных машин, в том числе двух ХВ-70А без боевых систем и с экипажем из двух человек, а также одного ХВ-70В с навигационной системой, вооружением и экипажем из четырех человек.
К этому времени успешные запуски первой американской МБР "Атлас" подтвердили перспективность ракетного оружия и поставили под сомнение саму необходимость пилотируемых бомбардировщиков. Но,
главное, появление в СССР первых дальних мобильных зенитных ракетных комплексов заставило сделать вывод, что по уязвимости сверхзвуковой В-70 будет ненамного лучше дозвукового В-52. Такое все
более распространявшееся мнение в дальнейшем подтвердилось, но в то время абсолютной уверенности в подобных прогнозах не было, и программа самолета В-70 вступила в полосу неопределенности,
продолжавшуюся в течение почти пяти лет.
Было предложено три пассажирских варианта бомбардировщика (от минимально модифицированного варианта до глубокой модификации), проводились исследования варианта бомбардировщика В-70 с ядерной
силовой установкой. В 1960 г. рассматривалась возможность применения самолета В-70 в качестве сохраняемой первой ступени космических ЛА и, в частности, для ракетоплана "Дайна Сор", но этот
проект был отклонен. В 1962 г. одно время изучалось создание разведчика-бомбардировщика RS-70, однако решение было принято в пользу разработки стратегического разведчика Локхид SR-71, а
программа ХВ-70 осталась без изменений. Наконец, в марте 1964 г. произошло последнее сокращение программы - до двух двухместных экспериментальных самолетов ХВ-70А без боевых систем. Р.
Макна-мара, министр обороны в администрации Кеннеди, известный введением критерия стоимость-эффективность для оценки оружия, высказался о "Валькирии" так: "Мы пришли к заключению, что В-70 не
сможет повысить мощь наступательного оружия настолько, чтобы оправдать его чрезвычайно высокую стоимость. Учитывая все повышающиеся характеристики ракет класса земля-воздух, а также скорость и
высоту полета самолета В-70, он не будет иметь существенных преимуществ (перед имеющимися бомбардировщиками). Мы планируем завершить сокращенную программу разработки, продемонстрировать
техническую осуществимость конструкции самолета, а также некоторых основных систем, необходимых для полета с большой скоростью и на большой высоте".
Несмотря на исследовательскую направленность работ по ХВ-70А, сохранялась вероятность дооборудования самолета в бомбардировщик в случае изменения обстановки, и в СССР испытания "Валькирии" с
полным основанием рассматривались как реальная угроза. Даже в 1966-1967 г. г. эта машина в нашей стране считалась не экспериментальной, а боевой.
Трудоемкость инженерно-технических работ по созданию самолета составила 14,5 млн.чел.-ч, было израсходовано 1,3 млрд. долл. Первому полету самолета предшествовали обширные испытания моделей в
аэродинамических трубах, объем которых достиг 14 тыс.ч.

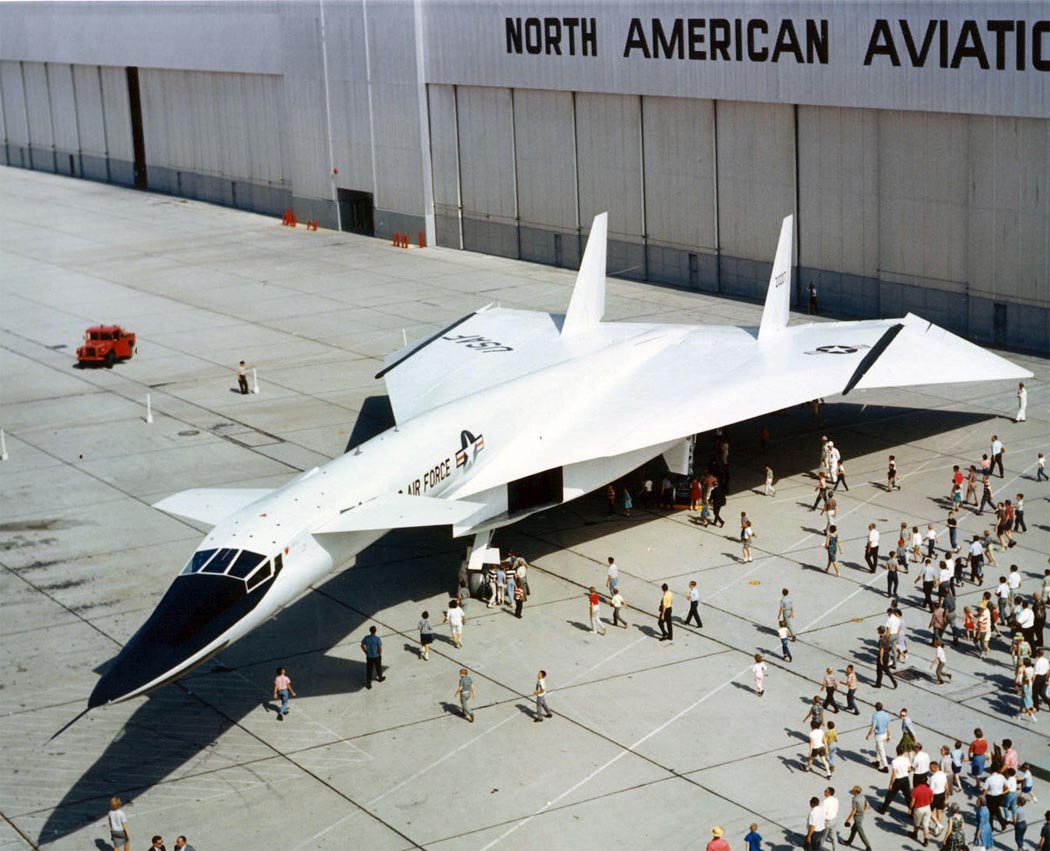

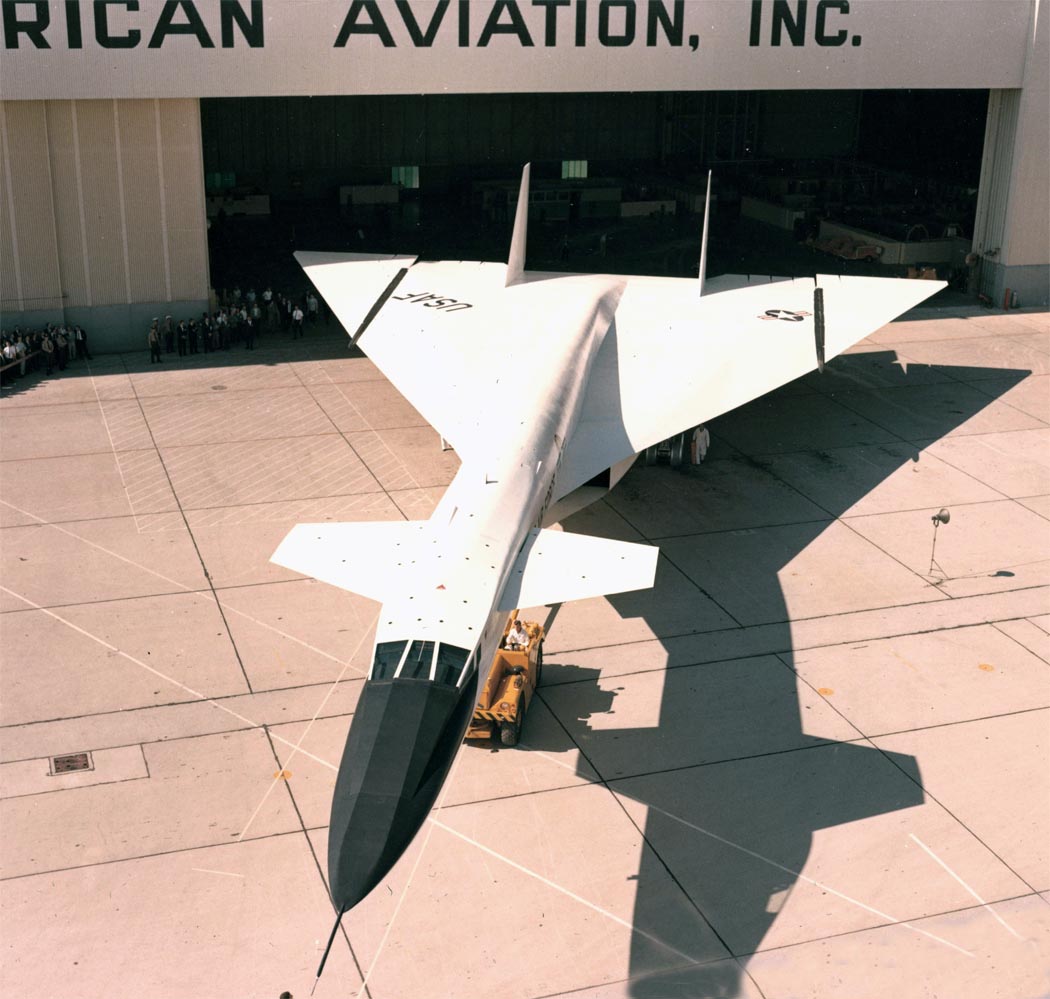

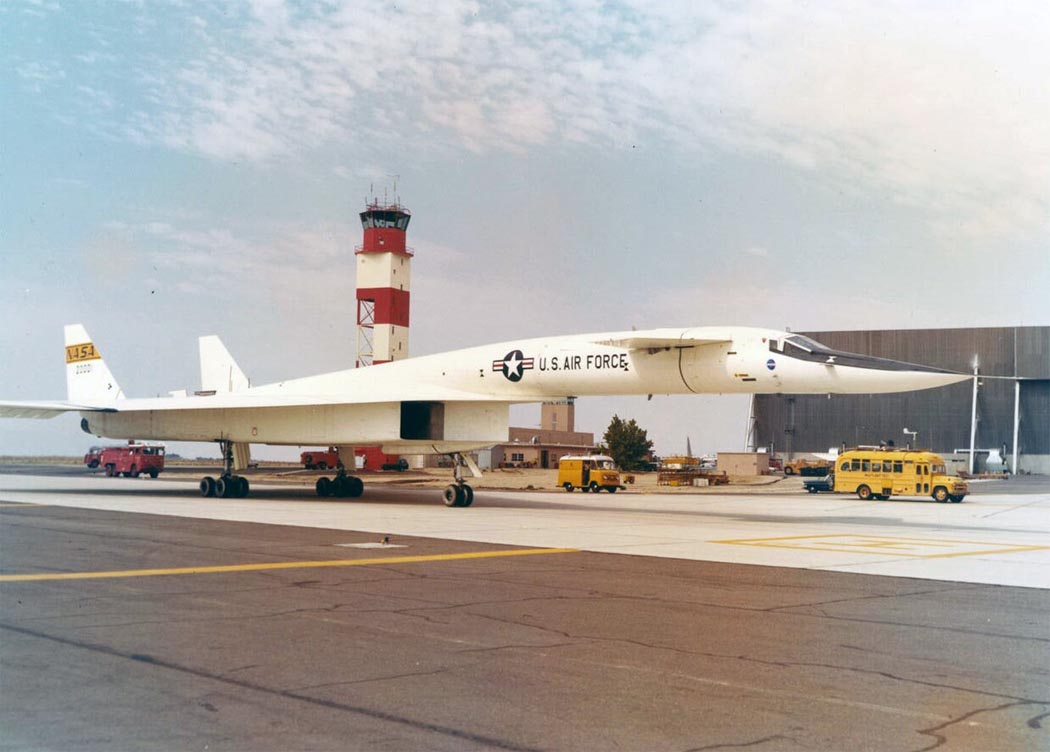

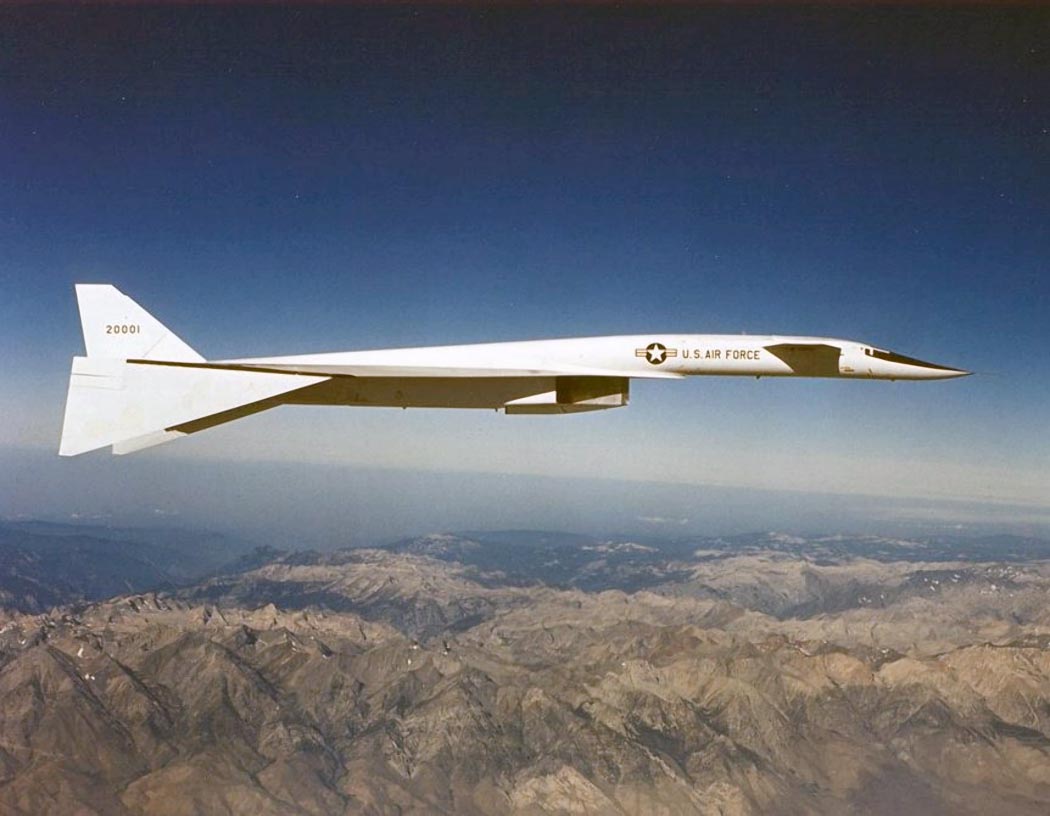

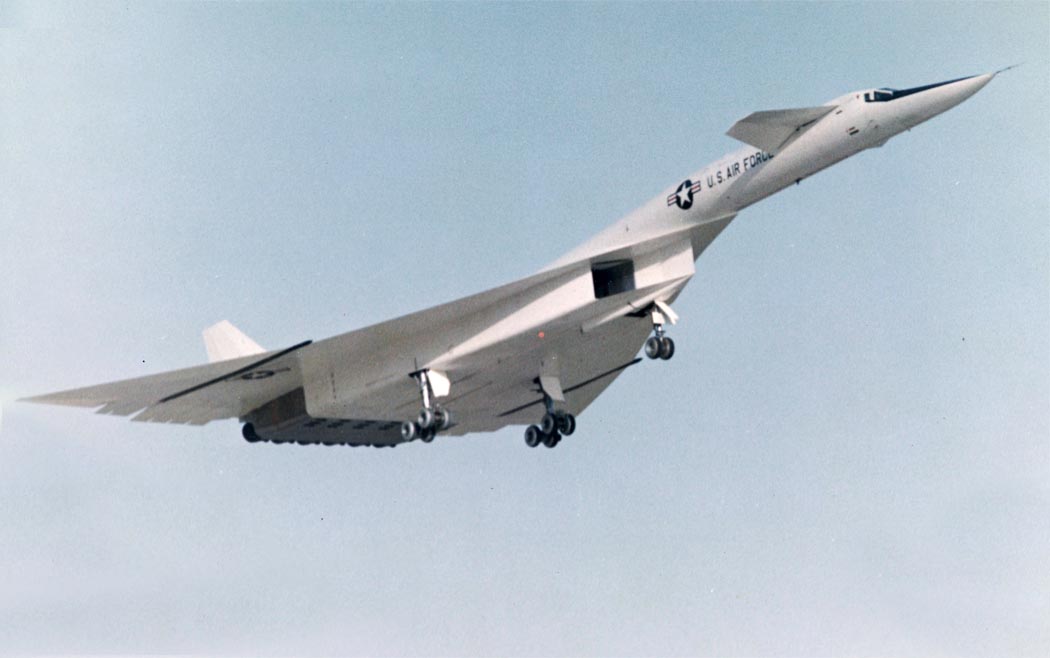

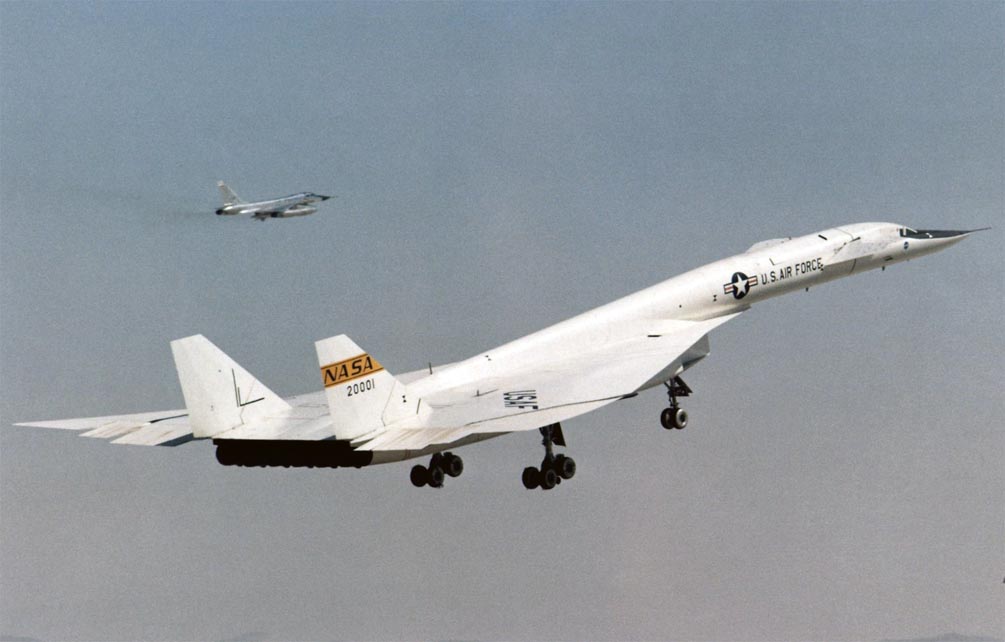

Первый самолет ХВ-70 был построен в мае 1964 г. и впервые поднялся в воздух 21 сентября 1964 г. Расчетная скорость, соответствующая числу М=3, была достигнута в 17-м полете 14 октября 1965 г.
Во время испытаний встретилась проблема отслоения верхних листов слоистых панелей обшивки в результате производственных дефектов и аэродинамического нагрева конструкции в полете. В нескольких
летных происшествиях воздушный поток "отодрал" от самолета и унес значительные по размерам (например, 1,02 х 0,91 м и 0,20 х 0,97 м) вздувшиеся участки листов.
В ходе летных испытаний имели место неприятности с шасси - в частности, неразворот тележек основных стоек. На стенде сложная кинематика работала без сбоев, но в полете, после длительного
пребывания на сверхзвуке, тележки шасси вышли из отсеков, но в горизонтальное положение не развернулись. После уборки и повторного выпуска шасси тележки все же заняли штатное положение. Причиной
этого происшествия оказалось термическое расширение тяг и качалок кинематики основных стоек. Были также случаи нераскрутки колес на посадке из-за несовершенства тормозной системы, которая
блокировала колеса. В ходе одной из таких посадок левая тележка шасси воспламенилась от трения об полосу, а обода двух колес сточились более чем на треть. В то же время, шасси и тормоза
сработали нормально, когда посадка была совершена при очень большой массе самолета - 190,5 т. Ресурс основных тормозных колес составлял вначале 3-4 посадки, затем он был доведен до 5-10 посадок.
Силовая установка также доставила немало хлопот испытателям. Как и на
"трехмаховом" разведчике SR-71, в полете неоднократно нарушалась
расчетная работа воздухозаборника из-за образования выбитой ударной
волны на входе. Особенно неблагоприятные последствия от этого явления
наступали при числе М=3: резко падала тяга, возникали грохот и тряска,
самолет совершал непроизвольные движения по крену, тангажу и рысканию.
Одной из крупных эксплуатационных проблем с двигателями были их частые
повреждения посторонними предметами - заклепками, птицами, льдом из
дренажных каналов. Но в то же время подсос предметов с ВПП в
воздухозаборники на взлете не отмечался ни разу. Титановые лопатки,
использованные в компрессоре ТРД YJ93, имели значительно большую
повреждаемость по сравнению со стальными. Только за полные первые два
года испытании потребовалось 25 раз снимать двигатели с самолета для
ремонта по причине выхода из строя компрессоров.
Второй самолет совершил первый полет 17 июля 1965 г., но
просуществовал он менее года: в 46-м полете 8 июня 1966 г. он разбился
в результате столкновения с сопровождавшим его истребителем F-104.
Эта случайная трагедия, приведшая к потере многомиллионного самолета,
получила широкий резонанс в американской печати. Она произошла в
полете, организованном по заказу фирмы Дженерал Электрик для рекламной
съемки самолетов, на которых установлены двигатели ее разработки. С

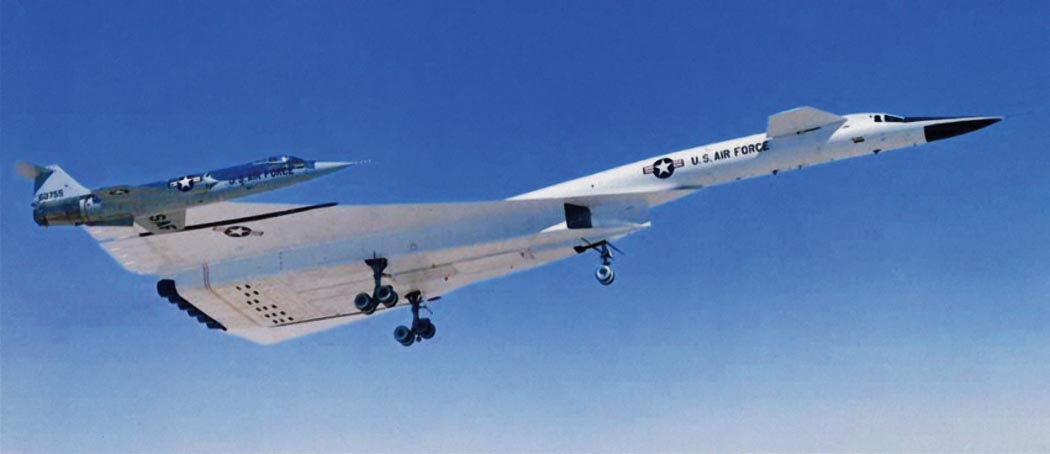

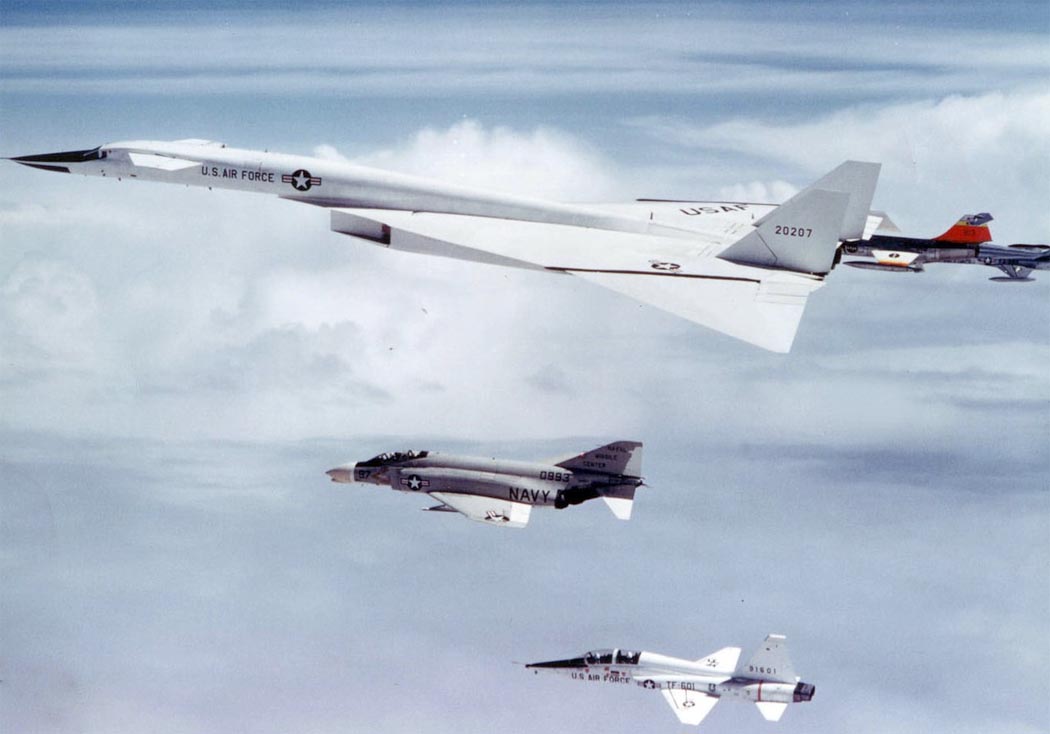

фотосъемщика "Лир Джет" планировалось запечатлеть полет строем "клин"
пяти самолетов - "Валькирия", Локхид F-104N "Старфайтер",
Макдоннелл-Дуглас F-4B "Фантом", Нортроп F-5 "Фридомфайтер" и Т-38
"Талон". Дженерал Электрик просила включить в состав этой группы и

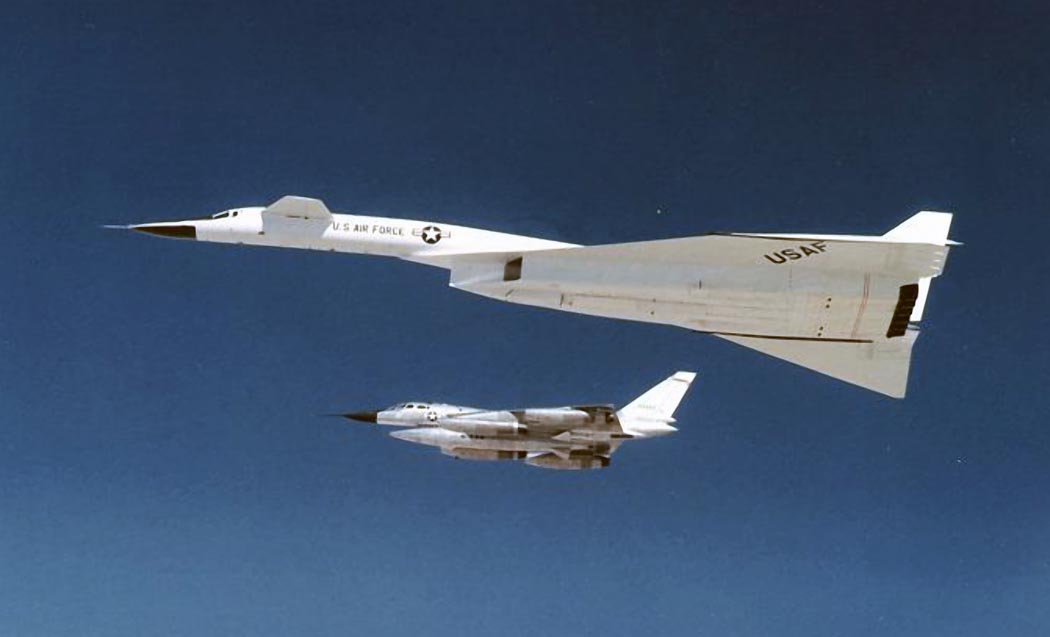

бомбардировщик Конвэр В-58 "Хастлер", но ей отказали. Полет управлялся
с командного пункта авиабазы Эдварде, поскольку радиооборудование "Лир
Джета" и ХВ-70 было не-совместимо. Съемки практически уже завершились,
когда "Старфайтер", летевший справа от "Валькирии", не ударился левым
концевым крыльевым баком об отклоненную правую концевую часть ее
крыла. Повредив свое левое полукрыло, "Старфайтер" резко наклонился
влево и, перевернувшись, скользнул над хвостом "Валькирии", срезав
часть ее правого киля и почти полностью снеся левый киль. Своим носом
"Старфайтер" также ударил сверху по левой консоли "Валькирии". Сразу
после этого "Старфайтер" взорвался из-за того, что топливо, хлынувшее
из его разрушенного бака, мгновенно воспламенилось от выхлопных газов
"Валькирии". Летчик Джозеф А. Уокер погиб. 45-летний Дж. Уокер был
старшим летчиком-испытателем NASA и считался одним из наиболее опытных
американских пилотов. При общем налете около 5000 ч он совершил 25
полетов на экспериментальном гиперзвуковом самолете Норт Америкен
Х-15, причем установил на нем рекорды скорости и высоты полета. Все же
расследовавшая катастрофу комиссия склонилась к мнению, что вероятная
причина столкновения - ошибка Уокера, поскольку бортовые системы
самолетов работали нормально, атмосфера была спокойной, видимость
хорошей, признаков внезапного заболевания у летчиков не обнаружено, а
гипотезу, что соударение обусловлено подсосом истребителя вследствие
завихрения воздушного потока между ним и "Валькирией", признали
несостоятельной. Уокер, по-видимому, выдерживал дистанцию до ХВ-70,
визуально контролируя расстояние от своего самолета до передней секции
фюзеляжа ХВ-70. Если это так, то крыло "Валькирии" находилось вне поля
зрения пилота.
Второй самолет совершил первый полет 17 июля 1965 г., но просуществовал он менее года: в 46-м полете 8 июня 1966 г. он разбился в результате столкновения с сопровождавшим его истребителем F-104.
Эта случайная трагедия, приведшая к потере многомиллионного самолета, получила широкий резонанс в американской печати. Она произошла в полете, организованном по заказу фирмы Дженерал Электрик
для рекламной съемки самолетов, на которых установлены двигатели ее разработки. С фотосъемщика "Лир Джет" планировалось запечатлеть полет строем "клин" пяти самолетов - "Валькирия", Локхид
F-104N "Старфайтер", Макдоннелл-Дуглас F-4B "Фантом", Нортроп F-5 "Фридомфайтер" и Т-38 "Талон". Дженерал Электрик просила включить в состав этой группы и бомбардировщик Конвэр В-58 "Хастлер",
но ей отказали. Полет управлялся с командного пункта авиабазы Эдварде, поскольку радиооборудование "Лир Джета" и ХВ-70 было не-совместимо. Съемки практически уже завершились, когда "Старфайтер",
летевший справа от "Валькирии", визуально контролируя расстояние от своего самолета до передней секции фюзеляжа ХВ-70. Если это так, то крыло "Валькирии" находилось вне поля зрения пилота.
"Валькирия" продолжала лететь прямо еще 10-15 с, после чего накренилась вправо, опустила нос и вошла в интенсивное движение по рысканию. Часть ее левой консоли отлетела из-за чрезмерной
перегрузки, а затем самолет попал в плоский штопор. Первый летчик Элвин С. Уайт, шеф-пилот фирмы Норт Америкен, благополучно спасся, отделавшись небольшими травмами, так как вовремя привел в
действие систему аварийного покидания, второй летчик Карл С. Кросс погиб.
К. Кросс был опытным пилотом с общим налетом более 8500 ч, но на "Валькирии" он совершал первый вылет, который для него оказался и последним. Вероятная причина того, что он не смог
катапультироваться, попадание ХВ-70 в плоский штопор. Дело в том, что закрытие створок капсулы и ее катапультирование происходили только после предварительного смещения кресла назад давлением
сжатого газа. Центробежная сила, возникающая при вращении самолета в плоском штопоре, оказалась на "Валькирии" весьма значительной из-за большого выноса кабины экипажа относительно центра масс
самолета и воспрепятствовала перемещению кресла назад. Аварийная ручная система перемещения кресла также не могла преодолеть действия центробежных сил.
Потеря второй "Валькирии" стала большим ударом по программе скоростных испытаний, так как этот образец самолета был оборудован автоматической системой управления воздухозаборником и летчики
предпочитали выходить на числа М"2,5 именно на этом образце ХВ-70. Именно на втором самолете была выполнена оговоренная контрактом задача - продемонстрировать установившийся полет при М=3
продолжительностью не менее 30 мин. Полет с М=3, проходивший 19 мая 1966 г. на высоте около 21 км, длился 32 мин. Тем самым фирма заработала 275 тыс. долл. - вознаграждение, предусмотренное
контрактом с ВВС. Испытания оставшегося первого самолета продолжались еще два с половиной года: последний испытательный полет самолет совершил 17 декабря 1968 г., а 4 февраля 1969 г. был передан
в музей ВВС. Налет обоих самолетов составил 249 ч 22 мин в 128 полетах, из них 106 ч 48 мин на сверхзвуковых скоростях и 51 ч 34 мин при М"2.
На ХВ-70 предполагали достичь сверхзвукового аэродинамического качества 8-8,5, дозвукового - около 12-13. Достаточно высокое крейсерское качество "Конкорда" и Ту-144 - "бесхвосток" без ПГО,
было получено благодаря совершенствованию методов аэродинамического расчета, что позволило применить крыло оживальной формы.
В отличие от В-58, который одно время предлагалось модифицировать в маловысотный бомбардировщик, по "Валькирии" подобных предложений не было. Одна из причин этого - ее чрезмерная
чувствительность к турбулентности атмосферы. "Валькирия" обладала таким недостатком несмотря на то, что удлинение крыла у нее было несколько меньше, чем у других самолетов, рассчитанных на
длительный сверхзвуковой полет. Вызывалось это, главным образом, сравнительно малой жесткостью длинного фюзеляжа, хотя играла роль и достаточно низкая удельная нагрузка на крыло.
Самолет ХВ-70 стал первой за рубежом крупной сверхзвуковой аэроупругой конструкцией. Его большие размеры, применение тонкого треугольного крыла и длинного гибкого фюзеляжа обусловили
необходимость масштабных расчетов на аэроупругость. Эти расчеты выполнялись с применением новейшего по тому времени инструментария - цифровых и аналоговых ЭВМ, но все же не дали хороших
характеристик самолета при полете в турбулентной атмосфере. Поэтому важной экспериментальной работой стали исследования на ХВ-70 системы GASDSAS, предназначенной для парирования нагрузок от
воздушных порывов и подавления аэроупругих колебаний конструкции. Эта программа являлась продолжением работы, проводившейся на самолете Боинг В-52 (системы SAS и LAMS). Система GASDSAS
предусматривала отклонение элевонов по тангажу и крену, а также рулей направления по сигналам датчиков перегрузок. Исследования показали, что для уменьшения интенсивности изгибных колебаний
фюзеляжа целесообразно использовать небольшие горизонтальные и вертикальные поверхности, расположенные по схеме "утка". В дальнейшем подобная система была применена на бомбардировщике В-1.
Летные исследования с участием NASA проводились также в области аэродинамики (флаттер панелей обшивки, сопротивление трения обшивки, донное сопротивление фюзеляжа и т.д.), конструкции
(аэродинамический нагрев, полетные нагрузки) и эксплуатации (шум на местности).
Пилотажные характеристики самолета оценивались летчиками в целом как очень хорошие в полете как на малых, так и на больших скоростях, особенно отмечалась легкость и мягкость посадки, как у
пассажирских самолетов. Большое треугольное крыло создавало у земли воздушную подушку, увеличивавшую подъемную силу на 15%. В результате вертикальная скорость в момент приземления составляла
всего 0,3...1,2 м/с.
Создание самолета ХВ-70 было крупным техническим достижением. Но хотя он и оставил глубокий след в авиации, его роль в основном свелась к освоению авиационной промышленностью новых
технологических процессов производства конструкций из высокопрочных сталей и титана, которые были впоследствии применены на бомбардировщике Дженерал Дайнэмикс F-111, военно-транспортных
самолетах Локхид С-5 и С-141, истребителе Макдоннелл Дуглас F-4 и на других самолетах. В то же время компоновка ХВ-70 не стала образцом для последующих сверхзвуковых самолетов, хотя на нем и
были предприняты масштабные исследования в рамках изучения сверхзвуковых пассажирских самолетов. Крупный недостаток пакетного размещения двигателей - увеличение массы конструкции из-за большой
длины воздушных каналов. Поэтому, например, на англо-французском сверхзвуковом пассажирском самолете "Конкорд" было решено применить более короткие разнесенные гондолы двигателей, установленные
под консолями крыла. На российском Ту-144 было применено промежуточное решение - отдельные гондолы, но со сравнительно небольшим разносом и размещением под фюзеляжем.
послевоенная авиация
B-70 Valkyrie
ЛТХ
Авиация и Космонавтика. Иван Кудишин. Недолгий полет "Валькирии"
Уголок неба. 2008
