   Ту-16К-10-26

Разработчик: ОКБ Туполева
Страна: СССР
Первый полет: 1966
Тип: Бомбардировщик-ракетоносец средний дальности
  ЛТХ     Доп. информация



В соответствии с Постановлением Совета Министров СССР No.552-229сс от 23 июня 1964 г, комплекс К-26 был адаптирован для установки на Ту-16К-10Д. Модифицированная система получила обозначение К-10-26. Она предназначалась для поражения наземных и морских целей ракетами КСР-5 или КСР-2 различных модификаций и только морских целей - ракетами К-10СД или К-10С. Самолет стал называться Ту-16К-10-26, хотя иногда встречалось обозначение Ту-16К-10-26Д (индекс "Д" в данном случае "по инерции" перешел от Ту-16К-10Д). Чтобы установить балочные держатели для ракет КСР-5, на этих машинах пришлось усилить крыло, а угол выпуска закрылков ограничить 25°.

Наземные и летные заводские испытания комплекса проводились с ноября 1966 г. по март 1967 г. на казанском авиазаводе. В них участвовали два Ту-16К-10-26, переоборудованных из серийных Ту-16К-10Д No.1793014 и No.2743054. В апреле они были представлены на Госиспытания, однако в связи с необходимостью доработок самого К-26 полеты комплекса К-10-26 начались в ГК НИИ ВВС только в конце 1968 г. и закончились весной 1969 г. На вооружение Авиации ВМФ К-10-26 приняли Постановлением Совмина СССР No.882-315 от 12 ноября 1969 г. Переоборудование Ту-16К-10Д в Ту-16К-10-26 производилось на ремонтных заводах Авиации ВМФ в 1970-е гг. Всего доработали 85 машин, при этом часть из них эксплуатировалась с унифицированными хвостовыми отсеками со станциями РЭП из комплекта "Сирень", а другая часть - с кормовыми пушечными установками. Летно-тактические характеристики Ту-16К-10-26 практически полностью соответствовали характеристикам Ту-16К-10 последних выпусков. Внешне от предшественника он отличался наличием балочных держателей под крылом.

Обозначение Ту-16К-10-26Н получили носители Ту-16К-10Н, доработанные под комплекс К-26. Совместное применение двух скоростных и высотных ракет КСР-5 и маловысотной ракеты семейства К-10С существенно усложняло задачи, стоявшие перед оборонявшейся стороной.

Согласно Решению Военно-промышленной комиссии (ВПК) No.14 от 21 января 1976 г. небольшое количество Ту- 16К-10-26 с установленными в хвостовой части системами РЭП переоборудовали в носители противорадио-локационных ракет КСР-5П. Самолет получил обозначение Ту-16К-10-26П, а весь комплекс К-10-26П. Кроме КСР-5П, в нем могли использоваться КСР-5, а также К-10С ил и КСР-2 различных модификаций.

В ходе эксплуатации Ту-1бК-10 военные неоднократно поднимали вопрос о расширении их тактических возможностей за счет оснащения бомбардировочным и минно-торпедным вооружением. Еще в 1958 г. в Постановлении Совмина No.709-337 от 2 июля ОКБ-156 предлагалось проработать вопрос об использовании этого ракетоносца в качестве носителя свободнопадающих атомных и термоядерных бомб, однако сделано это не было. Бомбардировочное вооружение на Ту-16К-10-26 установили только в 1970-е гг., после чего они превратились в Ту-16К-10-26Б. Эти единственные из всех представителей семейства К-10 машины двойного назначения могли нести до 8 т бомб, морские мины, а также 8 торпед - по 4 на внешней подвеске и в грузовом отсеке. Бомбы подвешивались на держатели БДЗ-16К, которые крепились к штатным держателям БД-352, а также на двух держателях БД4-16-52, расположенных под фюзеляжем в районе воздухозаборников.

На рубеже 1970-х гг. для расширения тактических возможностей парка Ту-16 было принято решение об оснащении части других ракетоносцев бомбардировочным вооружением. Сначала, в соответствии с требованиями инженерно-авиационной службы ВМФ, на носителе Ту-16КСР-2-5 No.6203130 восстановили бомбардировочное вооружение, предусмотренное для обычных бомбардировщиков Ту-16 и заправщиков Ту-16Н, за исключением мостового балочного держателя МБД-16 и автоматов сброса дипольных отражателей АСО-16. Кроме того, для размещения дополнительных бомб на самолете предусмотрели установку двух подкрыльевых балочных держателей БДЗ-16К, каждый из которых обеспечивал подвеску 8 авиабомб калибром 100 и 250 кг, а также 4 - калибром 500 кг. Переоборудованный ракетоносец также получил возможность применения бомб калибром до 3000 кг и 500-1500-кг мин. В июне-июле 1970 г. он прошел с положительными результатами испытания в ГК НИИ ВВС, после чего были выданы рекомендации по восстановлению бомбардировочного вооружения на Ту-16КСР-2-5, ранее переоборудованных из Ту-16КС.

Практически параллельно в ГК НИИ ВВС проводились испытания Ту-16КСР-2А No.5201604 (в документации он обозначался как Ту-16А-КСР-2), дооборудованного на заводе No.22 в Казани под увеличенную бомбовую нагрузку. На самолет установили два крыльевых балочных держателя БДЗ-16К, а в грузоотсеке - два кассетных держателя КДЗ-416. По сравнению с базовой машиной, вооруженной только двумя КСР-2, дальность полета с бомбовой нагрузкой 13000 кг при нормальной взлетной массе 75800 кг снизилась на 1430 км. В течение 1970-х гг. на ремонтных заводах бомбовым вооружением оснастили часть парка самолетов Ту-16КСР-2, Ту-16К-11-16, Ту-16К-26 и Ту-16КСР-2-5 и увеличили бомбовую нагрузку Ту-16А, Ту-16КСР-2А и Ту-16КСР-2-11. В обозначениях некоторых из них появилась буква "Б" (например, Ту-16К-26Б).



 ЛТХ:
Модификация   Ту-16К-10-26
Размах крыльев, м   32.99
Длина, м   34.80
Высота, м   10.36
Площадь крыла, м2   164.65
Масса, кг
  пустого самолета   37730
  нормальная взлетная   72000
  максимальная взлетная   79000
Топливо, кг   36000
Тип двигателя   2 ТРД РД-3М
Тяга, кгс   2 х 9500
Скорость, км/ч
  максимальная   992
  крейсерская   842
Перегоночная дальность, км   7200
Дальность полета, км   4800
Боевой радиус действия, км   3050
Практический потолок, м   15000
Экипаж, чел   7
Вооружение:   четыре 23-мм пушки АМ-23
  боевая нагрузка - 9000 кг в отсеке оружия
  2 КР -
КСР-5 или КСР-2 или К-10СД или К-10С


 Доп. информация :


  Чертеж "Туполев Ту-16К-10"
  Чертеж "Туполев Ту-16 (Ту-16К-10)"
  Фотографии:

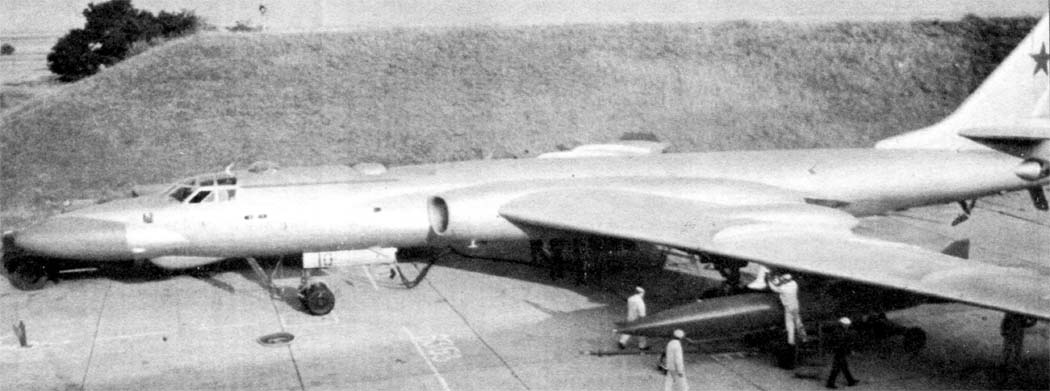

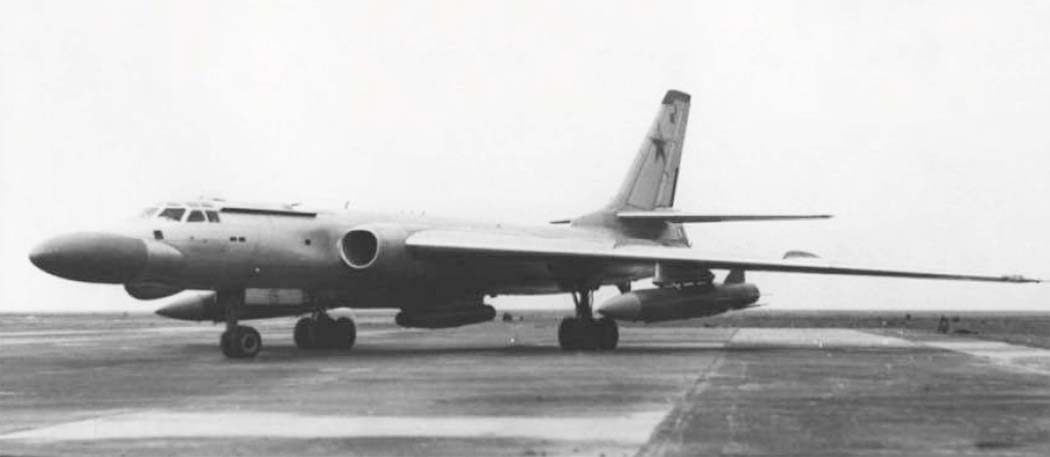

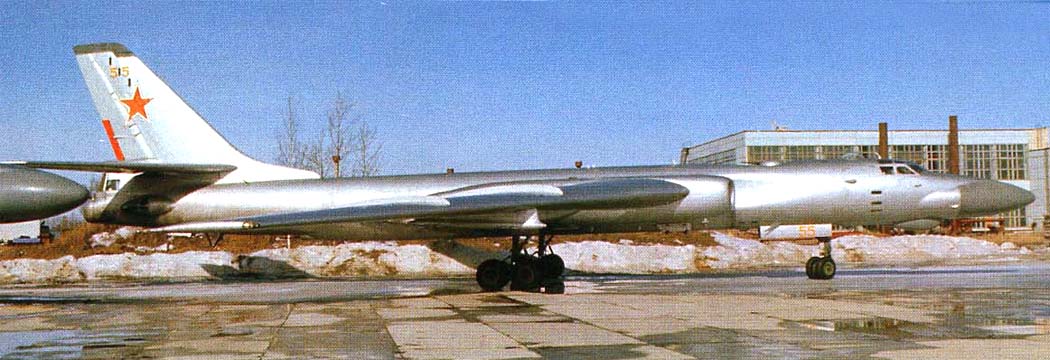

 Опытный Ту-16К-10-26

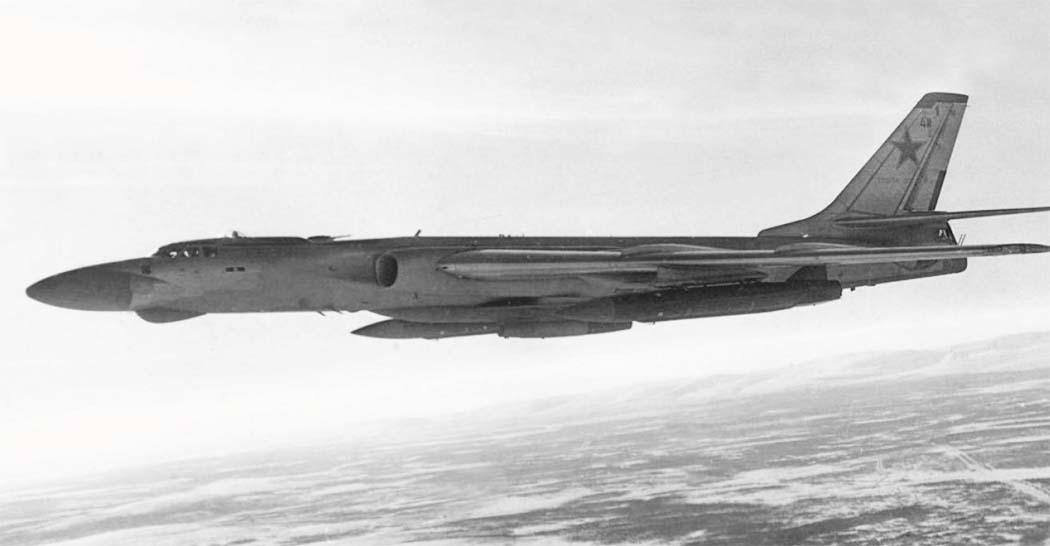

 Опытный Ту-16К-10-26

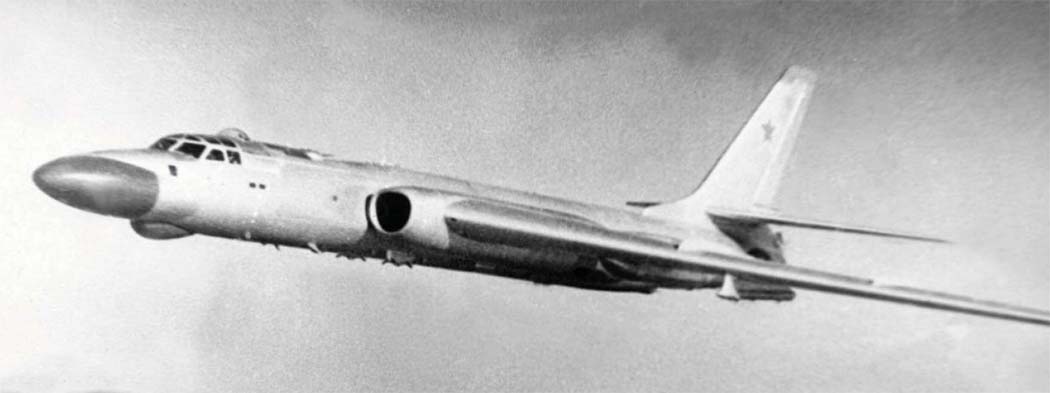

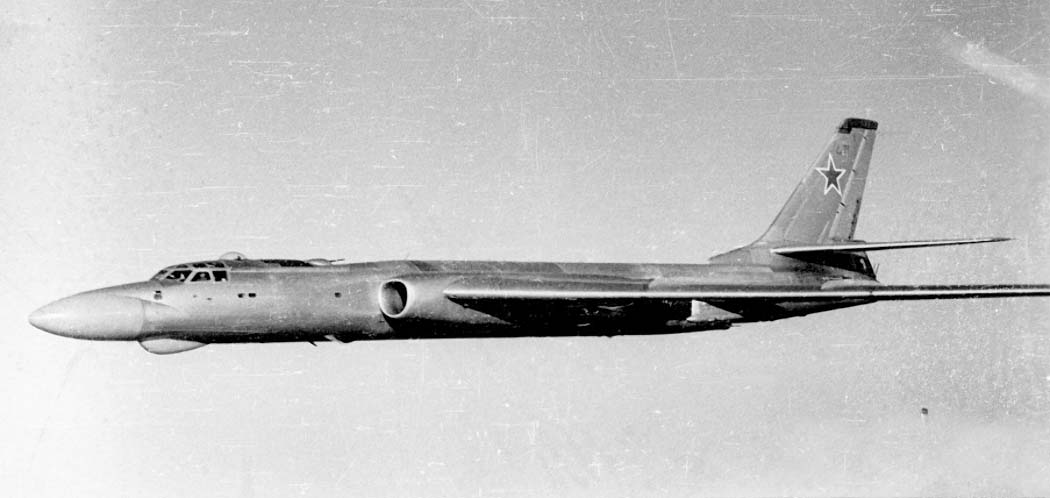

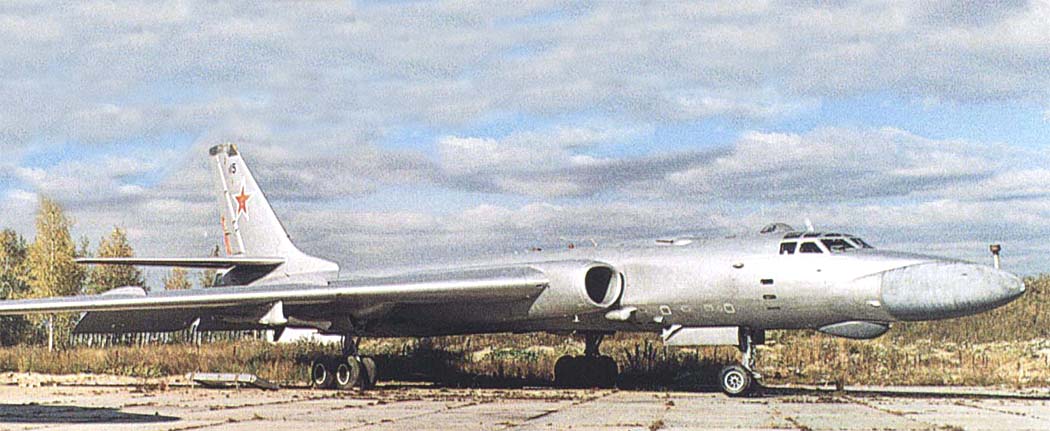

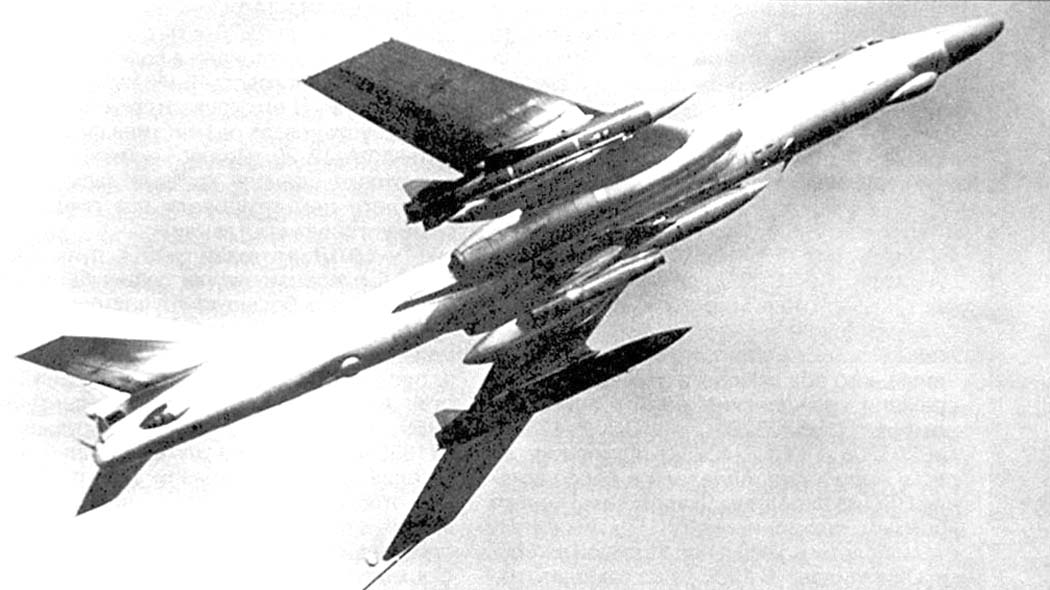

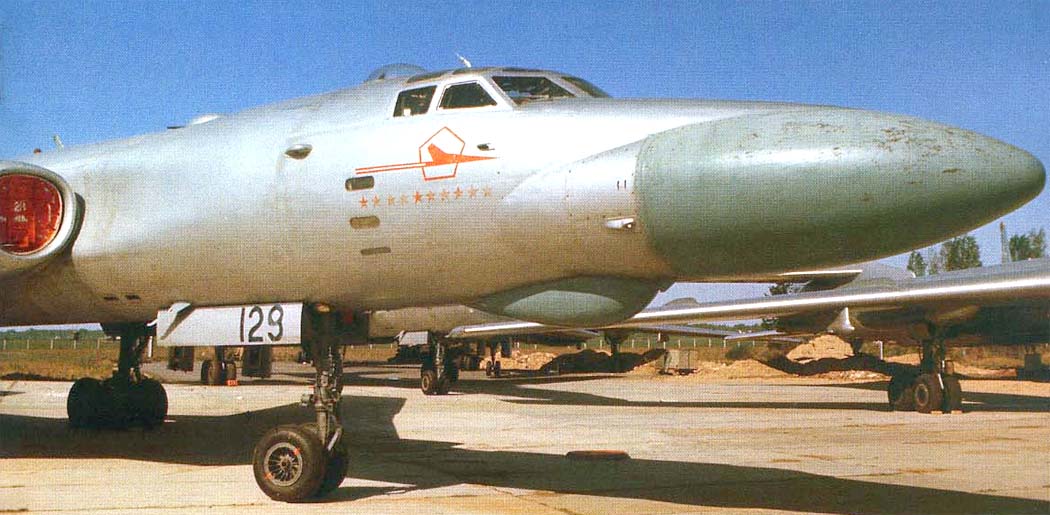

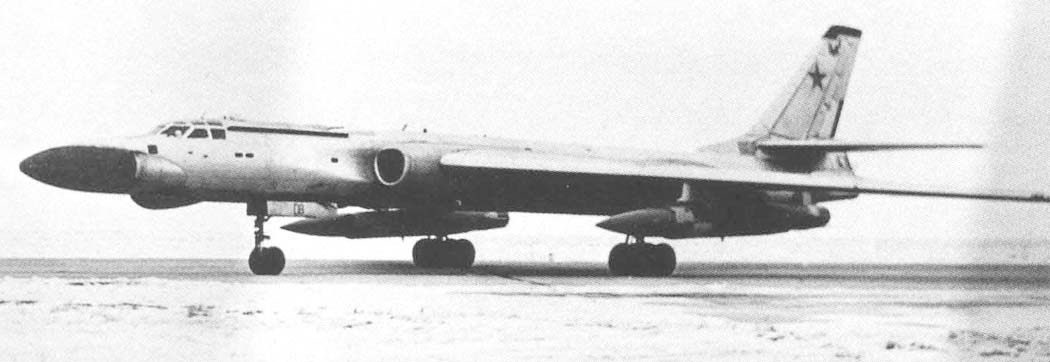

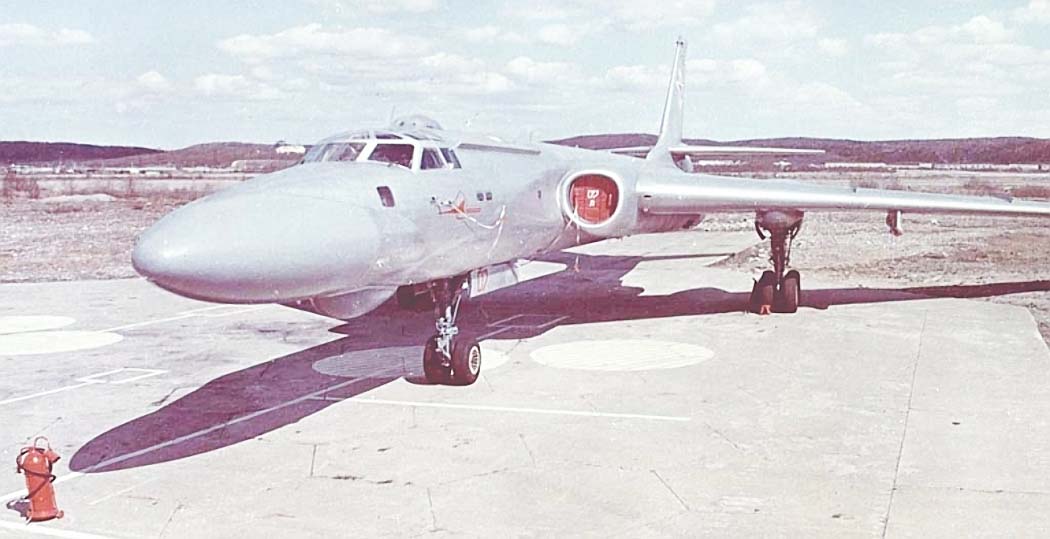

 Ту-16К-10-26
 Ту-16К-10-26
 Ту-16К-10-26
 Ту-16К-10-26
 Ту-16К-10-26
 Ту-16К-10-26
 Ту-16К-10-26
 Ту-16К-10-26

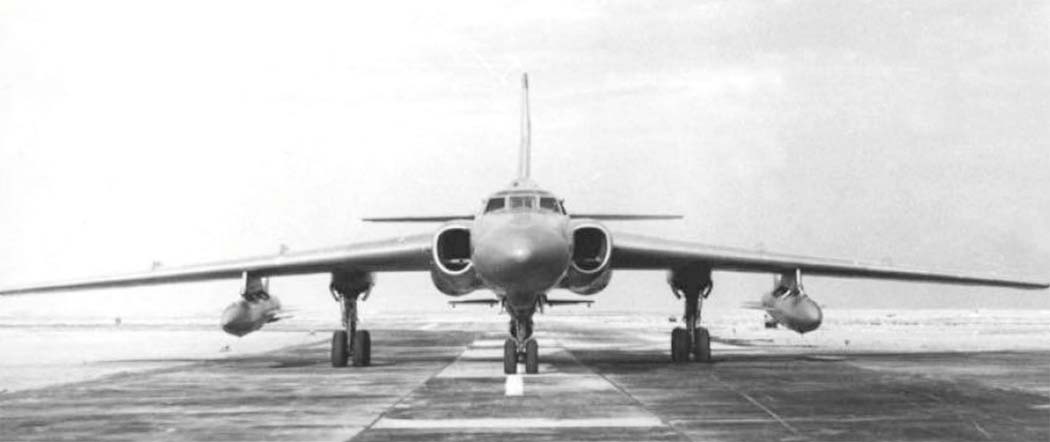

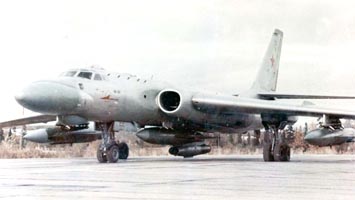

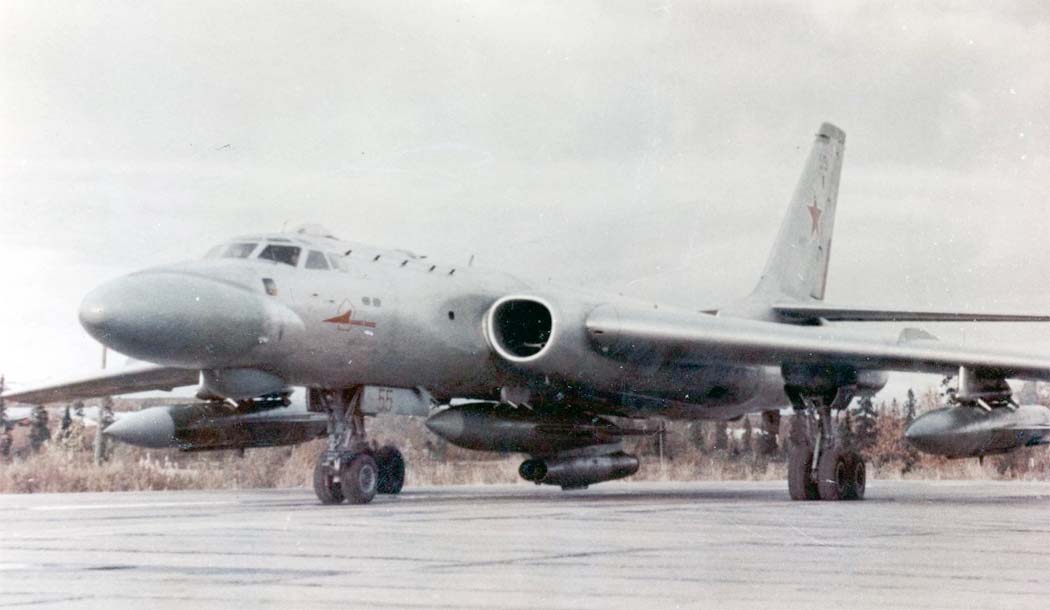

 Ту-16К-10-26 с ракетами — К-10С и 2-мя КСР-5
 Ту-16К-10-26Б
 Ту-16К-10-26П

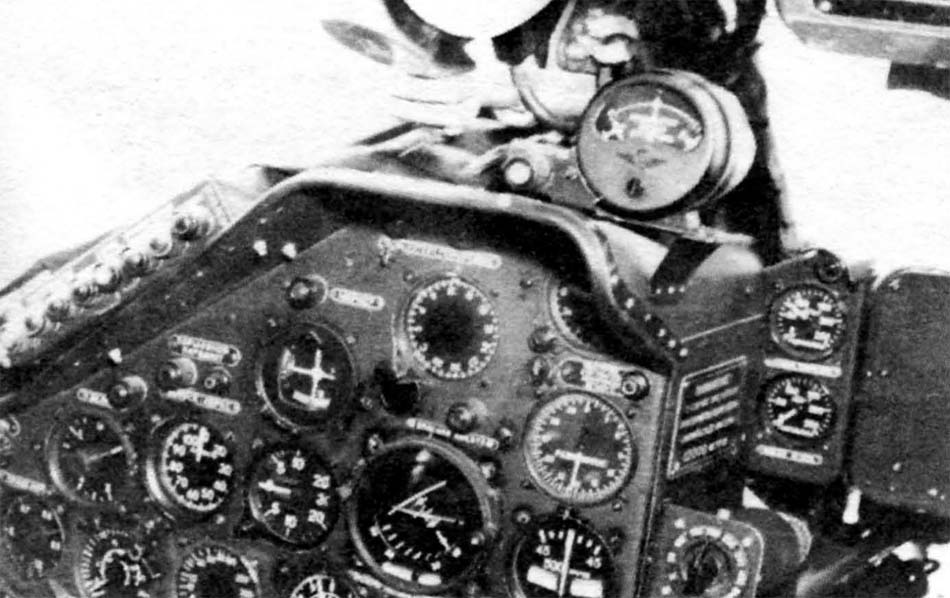

 Пульт левого летчика на Ту-16К-10-26

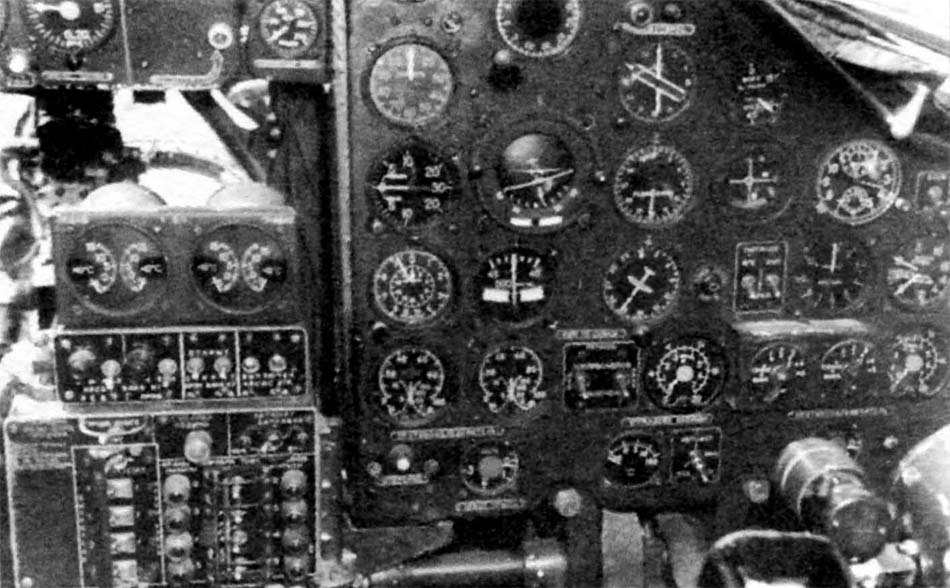

 Пульт правого летчика на Ту-16К-10-26

  Схемы:

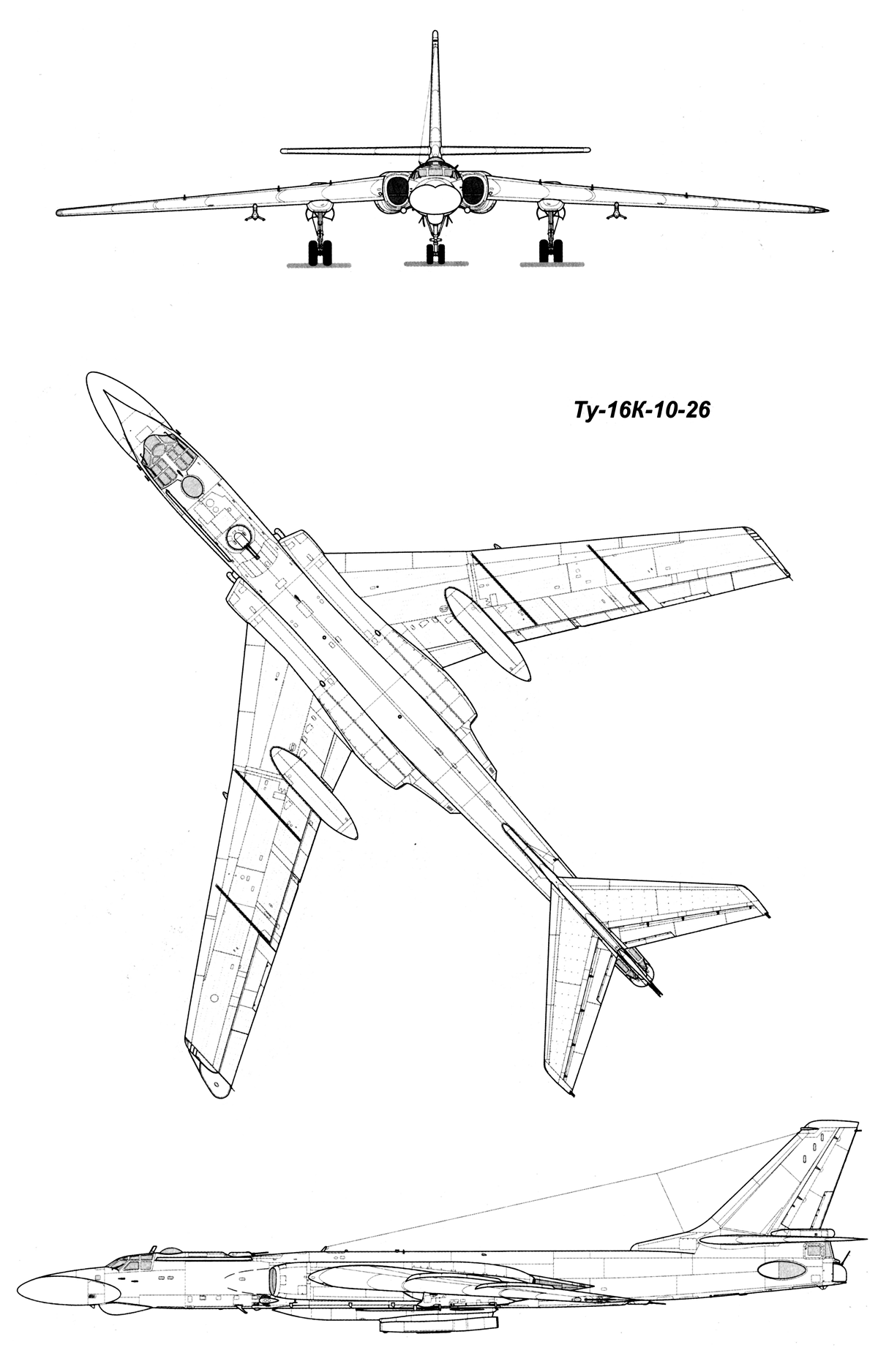

 Ту-16К-10-26

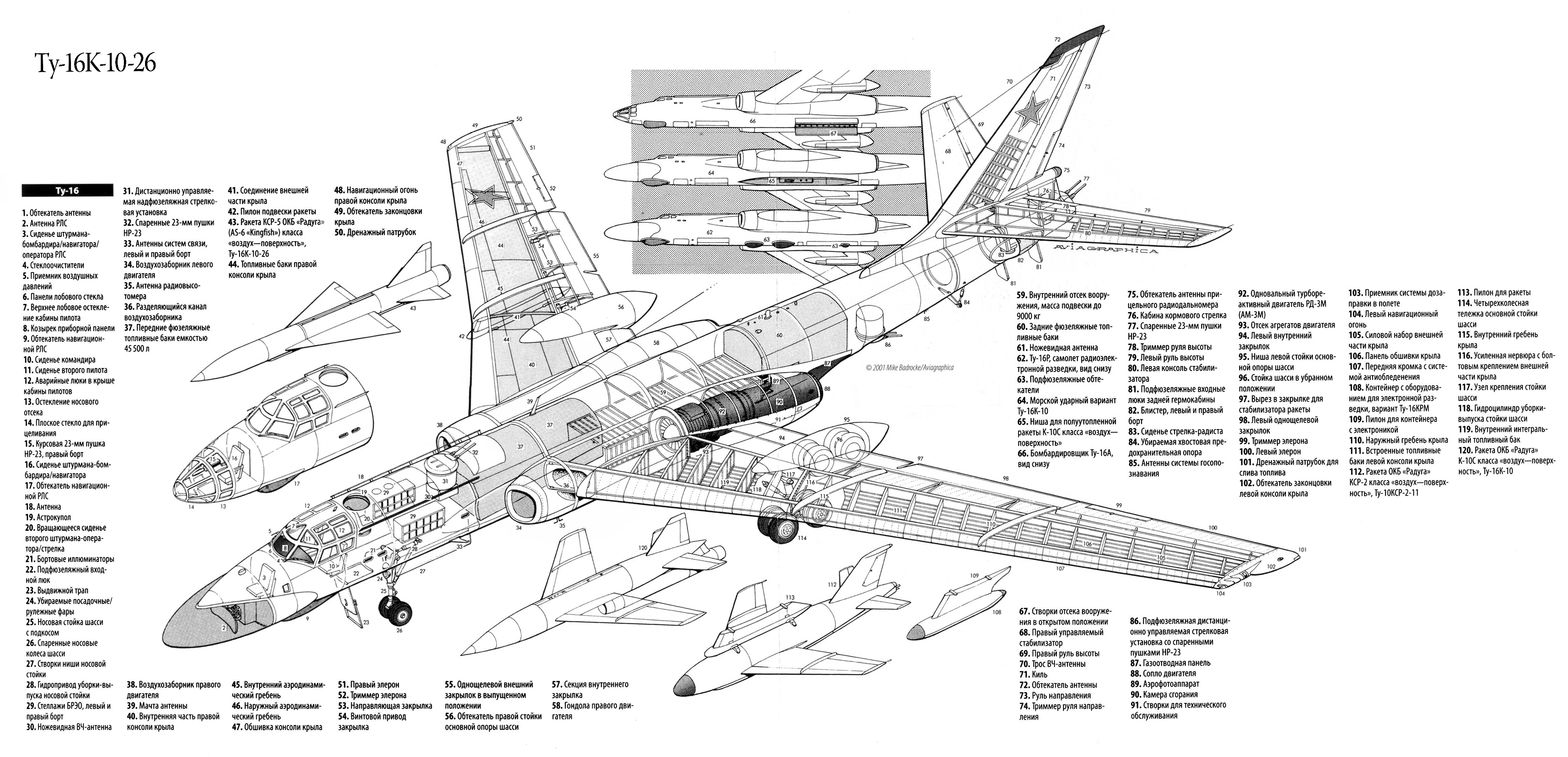

 Компоновочная схема

  Варианты окраски:

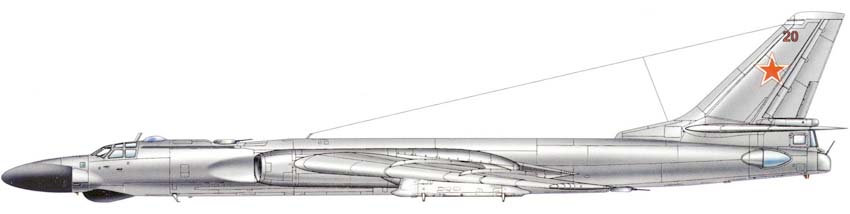

 Ту-16К-10-26
