   Ту-22М3

Разработчик: ОКБ Туполева
Страна: СССР
Первый полет: 1977
Тип: Дальний бомбардировщик
  ЛТХ     Доп. информация



ОКБ постоянно работало над расширением ударных возможностей самолета Ту-22М, в том числе и по оснащению комплекса новыми типами ракет.

В 1976 году в рамках мероприятий по дальнейшему развитию комплекса принимается решение по оснащению Ту-22М2 аэробаллистическими ракетами в различных вариантах.

В ходе работ по данной тематике был переоборудован один из серийных Ту-22М2 под опытный комплекс с аэробаллистическими ракетами.

Новый комплекс успешно прошел испытания и был рекомендован к принятию на вооружение, однако в дальнейшем решено было этот ракетный комплекс внедрить на более совершенную модификацию самолета-носителя Ту-22М3, что было успешно выполнено в первой половине 80-х годов.

В 1977 - 1979 годах были проведены совместные государственные испытания самолетов типа Ту-22М с ракетами Х-22МП и Х-28 с пассивными ГСН, предназначенными для поражения работающих наземных и корабельных РЛС

В 1979 году СГИ комплекса К-22МП с ракетой Х-22МП были успешно завершены и комплекс был также рекомендован к принятию на вооружение.

Обеспечение заданных со стороны ВВС требований к Ту-22М довались ОКБ и предприятиям, занятым и программе создания и совершенствования самолета и комплекса, весьма нелегко - особенно достижение необходимых параметров по максимальной дальности и максимальной скорости, а также по дальнейшему повышению надежности работы элементов комплекса.

Прежде всего необходимо было решать проблему с двигателем. Учитывая создавшуюся ситуацию с мощными экономичными ТРДДФ для тяжелых сверхзвуковых боевых самолетов, ОКЕ Н.Д. Кузнецова в начале 70-х годов, после нескольких попыток улучшить НК-22 (например работы по НК-23), создало новый ТРДДФ НК-25 ("Е"), выполненный по трехвальной схеме и оборудованный новейшими системами электронной автоматики, позволявшими максимально оптимизировать работу двигателя на различных режимах.

Максимальная взлетная тяга НК-25 достигла 25000 кгс, удельный расход топлива на дозвуковом режиме уменьшился до 0,76 кг/кгс ч.

В 1974 году опытные двигатели НК-25 проходили испытания на серийном Ту-22М2, получившем обозначение Ту-22М2Е. В последующие два года новый двигатель прошел большой объем испытаний и доводок в полетах на летающей лаборатории Ту-142ЛЛ.

Одновременно с работами над ТРДДФ НК-25 в ОКБ Кузнецова развернулись работы над перспективным ТРДДФ НК-32 со значительно лучшей экономичностью в крейсерском дозвуковом полете. Этот двигатель в перспективе должен был стать унифицированным типом ТРДДФ для ударных дальних много режимных самолетов наших ВВС - как для стратегического Ту-160, так и для дальнего Ту-22М (первоначально проект Ту-160 опирался на силовую установку на основе НК-25).

Помимо внедрения новых двигателей, в ОКБ продолжали настойчиво работать над дальнейшим уменьшением массы пустого самолета за счет мероприятий конструктивного и технологического характера. Имелись также резервы по улучшению аэродинамики самолета.

Эти и некоторые другие весьма перспективные направления работ по дальнейшему развитию самолета привели к созданию наиболее совершенной серийной модификации Ту-22М -самолета Ту-22М3.

В январе 1974 года принимается решение по дальнейшей модификации Ту-22М2 под двигатели НК-25. В ходе проработки возможных путей модификации ОКБ, основываясь на своих наработках, предлагает не ограничиваться только заменой двигателей, а провести дополнительные улучшения в конструкции и аэродинамике самолета. В результате 26 июня 1974 года вышло постановление правительства, определявшее развитие Ту-22М с двигателями НК-25, с улучшенной аэродинамикой планера, со сниженной массой пустого самолета и с улучшенными тактическими и эксплуатационными характеристиками.

Новая модификация Ту-22М получила официальное обозначение Ту-22М3 ("45-03").

Помимо применения НК-25, ОКБ провело следующие конструктивные мероприятия, значительно изменившие самолет:

  • Заменили воздухозаборники с вертикальным клином на совковые воздухозаборники с горизонтальным клином.

  • Увеличили максимальный угол отклонения поворотной части крыла до 65 градусов.

  • Ввели новую удлиненную носовую часть фюзеляжа с измененной штангой топливозаправки.

  • Заменили спаренную двухпушечную кормовую установку на однопушечную с улучшенными аэродинамическими обводами.

  • Облагородили съемные узлы, уплотнили щели, заменили обтекатели и т.д.

Провели мероприятия по снижению массы пустого самолета: облегчили основные стойки шасси (перешли на другой тип колес, отказались от раздвижной системы средней пары колес), ввели облегченный стабилизатор и укороченный руль направления, конструкцию средней части крыла сделали неразъемной, перешли на титан в конструкции противопожарных перегородок и хвостовых стекателей, изменили тип теплоизоляции и герметиков, нипельные стыки труб заменили на паяные, заменили гидронасосы и внедрили генераторы стабильной частоты в системе электроснабжения переменным током, перешли на бесконтактные генераторы в системе постоянного тока, сняв с борта тяжелые громоздкие электромашинные преобразователи, перешли на более теплостойкие электропровода, облегчили агрегаты СКВ, элементы, изготовлявшиеся штамповкой и литьем, стали делать с минусовыми допусками. Все мероприятия по уменьшению массы, даже с учетом увеличившейся массы новых двигателей, должны были обеспечить общее снижение массы пустого самолета на 2300-2700 кг.

Провели изменения в элементах навигационного комплекса. Рассматривали вопросы по расширению вариантов ударного вооружения и модернизации БРЭО и РЭП. Был поднят вопрос о внедрении на Ту-22М нового ПрНК, бортовой РЛС типа "Обзор", комплекса РЭП вместо разрозненных агрегатов аппаратуры РЭП, новых типов ракет, в том числе и аэробаллистических, и крейсирующих дозвуковых.

В результате всех проведенных улучшений в конструкции самолета его летные характеристики наконец должны были достичь значений, соответствующих требованиям постановления 1967 года.

Новый проект модернизации вызвал большой интерес со стороны заказчика - появилась реальная возможность значительно улучшить летно-тактические характеристики самолета и расширить возможности и эффективность всего авиационного ударного комплекса.

Учитывая предполагаемый качественный скачок в развитии Ту-22М, заказчик на начальном этапе существования Ту-22М3 дал новому самолету новое обозначение Ту-32.

В дальнейшем из-за затяжка в развитии многих перспективных модернизационных направлений по комплексу оставили привычное обозначение Ту-22М3.

Слаженная работа ОКБ и серийного завода позволила в кратчайшие сроки провести глубокую модернизацию самолета и подготовить к летным испытаниям первый опытный Ту-22М3, который совершил первый пслет 20 июня 1977 года (командир корабля летчик-испытатель А.Д.Бессонов). После выполнения программы летно-доводочных испытаний Ту-22М3 с 1978 года запускается в серийное производство. До 1983 года Ту-22М3 строится параллельно с Ту-22М2, а начиная с 1984 года в серии шел только Ту-22М3. Всего на КАПО построили несколько сот самолетов типа Ту-22М. Серийное производство самолета было прекращено в 1993 году.

Испытания первых Ту-22М3 показали, что по своим летно-тактическим характеристикам самолеты новой модификации значительно превосходят Ту-22М2. Практически по летным характеристикам удалось выйти на требования 1967 года, при значительном повышении боевых возможностей самолета и всего комплекса. Совместные государственные испытания Ту-22М3 завершились в 1981 году, и самолет был рекомендован к принятию на вооружение.

С 1981 по 1984 годы самолет проходил дополнительный комплекс испытаний в варианте с расширенными боевыми возможностями и в том числе в варианте оснащения аэробаллистическими ракетами. Новые системы вооружения потребовали дополнительного времени на их доводку и испытания, поэтому в окончательном виде Ту-22М3 официально принимается на вооружение только в марте 1989 года.

Перспективы развития комплекса Ту-22М3 связаны с модернизацией бортового оборудования, довооружением перспективными высокоточными системами вооружения и обеспечением необходимых ресурсов и сроков службы планера самолета-носителя, его систем и оборудования.

Основными целями модернизации являются:

  • расширение боевых возможностей комплекса;

  • повышение оборонительных возможностей самолета при выполнении боевого задания, точности навигации, надежности и помехозащищенности связи;

  • обеспечение эффективности применения ракетного оружия нового поколения, бомбардировочного вооружения, как управляемого, так и неуправляемого.

В плане модернизации БРЭО на Ту-22М3 необходимо установить новую многофункциональную БРЛС с расширенными возможностями и повышенной помехозащищенностью. В агрегатах и аппаратуре БРЭО требуется переход на новую современную элементную базу, что позволит обеспечить снижение габаритов и массы БРЭО, а также должно снизить энергопотребление аппаратуры.

Предлагаемые мероприятия по модернизации БРЭО в совокупности с проводимыми работами по продлению ресурсных показателей обеспечат возможность эффективной эксплуатации данного авиационного комплекса до 2025 - 2030 годов.

Все эти мероприятия ОКБ постоянно проводит, улучшая и развивая базовую конструкцию комплекса Ту-22М3, спроектировав с момента создания этого комплекса несколько вариантов его развития.

Как отмечалось ранее, помимо основных вариантов дальнего ракетоносца-бомбардировщика, вооруженного бомбами и ракетами Х-22Н, был подготовлен вариант, вооруженный противорадиолокационными ракетами на базе ракет X-22H и аэробаллистическими ракетами.

К началу 80-х годов ОКБ подготовило и передало в производство несколько модификаций Ту-22М, отличавшихся от базовых составом вооружения и оборудования.

Введение в состав прицельного комплекса аппаратуры разведки и целеуказания позволило довооружить Ту-22М противорадиолокационными ракетами, а затем и аэробаллистическими ракетами различных типов. Сначала эти работы шли применительно к Ту-22М2, о затем и к Ту-22М3. В 80-е годы эти работы увенчались успехом - серийные Ту-22М3 получил и вариант ракетного вооружения с аэробаллистическими ракетами на внутрифюзеляжной МКУ и но крыльевых катапультных установках.

Для замены самолетов-постановщиков помех Ту-22ПД в 70-е годы была предпринята попытка создания постановщика на базе Ту-22М.

В ходе этих робот переоборудовали в постановщик серийный Ту-22М2. Самолет, получивший обозначение Ту-22МП, проходил испытания, но в серию и на вооружение не передавался из-за недоведенности комплекса РЭП. В дальнейшем от идеи специализированного самолета групповой РЭП отказались и сделали ставку на оснащение серийных Ту-22М3 новыми эффективными комплексами РЭП индивидуальной и групповой защиты, которые начали устанавливать на Ту-22М3 со второй половины 80-х годов

Как отмечалось выше, на Ту-22М3 предполагалось устанавливать двигатели HK-32, тем самым улучшить его характеристики и унифицировать его силовую установку с другим самолетом ОКБ - стратегическим Ту-160.

Для испытаний новой силовой установки переоборудовали один из серийных Ту-22М3, но до установки новых двигателей дело не дошло, в дальнейшем эта машина использовалась в качестве летающей лаборатории для испытаний новых образцов оборудования и вооружения.

В 1992 году ОКБ совместно с ЛИИ и ЦАГИ на базе одного из первых серийных Ту-22М3 создало летающую лабораторию Ту-22МЛЛ, предназначенную для проведения широкого круга натурных летных аэродинамических исследований.

Помимо перечисленных построенных вариантов Ту-22М в ОКБ прорабатывались несколько проектов модификаций и модернизаций самолета, работы по которым не вышли из начальных стадий проектирования. В 1972 ОКБ для авиации ВМФ подготовило техническое предложение по кардинальной модернизации Ту-22М. Проект получил обозначение "45М".

Согласно проекту, "45М" должен был оснащаться двумя двигателями НК-25 или HK-32 и иметь оригинальную аэродинамическую компоновку, в определенной степени напоминающую компоновку американского разведчика SR-71, сочетаемую с крылом изменяемой стреловидности.

Ударное вооружение предполагалось из двух ракет типа Х-45.

Однако этот проект не был принят к дальнейшей реализации из-за сложностей с кардинальной перестройкой серийного выпуска и с соответствующей потерей темпа выпуска и перевооружения ВВС новыми самолетами, что в тот период СССР себе позволить не мог.

Существовали проекты создания на базе различных модификаций Ту-22М дальнего перехватчика Ту-22ДП (ДП-1), способного бороться не только с ударными самолетами на больших удалениях от защищаемых объектов, но и с самолетами ДРЛО, соединениями транспортных самолетов, а также выполнять ударные функции

Помимо перечисленных существовали и существуют несколько других проектов развития Ту-22М на основе применения модернизированных двигателей, новых систем оборудования и вооружения, например - проекты Ту-22М4 и Ту-22М5. Работы по комплексу Ту-22М4 начались в середине 80-х годов (до 1987 года эта тема как глубокая модернизация Ту-22М продолжала носить обозначение Ту-32)

Проект представлял модификацию серийного Ту-22М3 с целью дальнейшего повышения боевой эффективности комплекса зо счет оснащения самолета новым оборудованием и вооружением

Прежде всего внедрялся новый прицельно-навигационный комплекс, в который входила современная навигационная система, созданная на основе новейшей элементной базы; внедрялась новая бортовая РЛС типа "Обзор", модернизированный комплекс РЭП, новая прицельная оптическая система; отдельные агрегаты аппаратуры внешней и внутренней связи заменялись единым комплексом, вводилась система наддува топливных баков с использованием жидкого азота и т.д.

Новый состав оборудования обеспечивал применение в составе комплекса ракетного вооружения как штатных ракет, так и систем высокоточных бомбардировочных и ракетных средств поражения. По программе создания Ту-22М4 к началу 90-х годов был построен опытный самолет, но в 1991 году по финансовым соображениям работы по теме были практически свернуты в пользу более дешевой программы "малой модернизации" серийных Ту-22M3 под модернизированные пилотажно-навигационный комплекс и систему управления ракетным оружием

Опытный самолет Ту-22М4 использовался для проведения работ по дальнейшей модернизации комплекса.

В 1994 году в ОКБ в инициативном порядке был разработан проект дальнейшей модернизации серийного Ту-22М3 и развития темы Ту-22М4. Повышение боевой эффективности комплекса предполагалось за счет увеличения номенклатуры и обновления состава систем вооружения с упором на высокоточное оружие, дальнейшей модернизации БРЭО; снижения сигнатур заметности самолето-носителя, улучшения аэродинамического качества самолета (модификация обводов крыла, улучшение местной аэродинамики и качества внешних поверхностей).

В планируемый состав комплекса ракетного вооружения предполагалось включить перспективные высокоточные противокорабельные ракеты тактического назначения и ракеты класса "воздух-воздух" ( для самообороны и выполнения комплексом функций самолета сопровождения и "рейдера"), в систему бомбардировочного вооружения вводились современные свободно-падающие и управляемые (корректируемые) авиабомбы.

В состав модернизируемого БРЭО предполагалось ввести: новейший прицельно-навигационный комплекс, модернизируемую систему управления оружия, бортовую РЛС "Обзор" или перспективную новую РЛС, модернизированный комплекс связи, модернизированный комплекс РЭП или новый перспективный комплекс.

По планеру самолета доработке подвергались: носовая часть самолета; носки средней части крыла и поворотной части крыла, обтекатели над узлами поворота крыла; кормовая закилевая часть фюзеляжа, руль направления.

Специально для поставок за рубеж в ОКБ разработан экспортный вариант Ту-22М3 - самолет Ту-22М3Э, имеющий некоторые отличая в составе вооружения и оборудования, учитывающие последние улучшения серийного Ту-22М3 по составу БРЭО, требования потенциальных инозаказчиков, а также международных обязательств СССР и Российской Федерации. В качестве потенциальных покупателей самолета могут рассматриваться такие страны, как Индия, Китай, Ливия и др

Помимо этих работ по развитию Ту-22М, в ОКБ в рамках конверсионных программ во второй половине 90-х годов рассматривался проект СПС административного класса Ту-344 на 10-12 пассажиров, создание которого предполагалось на базе самолетов Ту-22М2 или Ту-22М3.

В ОКБ рассматривается возможность создания на базе самолета-носителя Ту-22М3 перспективной авиационно-космической системы (АКС).

Следует отметить, что в области авиационно-космических систем в ОКБ как наиболее целесообразные и имеющие перспективу реализации и дальнейшего развития рассматриваются два направления.

Первое направление - создание коммерческих систем на базе существующих самолетов-носителей Ту-160 и Ту-22М3 для оперативного вывода на околоземную орбиту относительно небольших полезных нагрузок.

Второе направление - разработка и летные испытания экспериментальных комплексов для отработки элементов будущих гиперзвуковых летательных аппаратов, в том числе АКС и ВКС, в первую очередь гиперзвуковых прямоточных ВРД.

Использование в качестве самолета-носителя Ту-160 позволяет обеспечить выведение на низкую околоземную орбиту полезного груза массой до 1100 - 1300 кг. Эта тема достаточно глубоко проработана в ОКБ в рамках проекта АКС "Бурлак".В отличие от него авиационно-космический комплекс на базе самолета-носителя Ту-22М3 может обеспечить выведение на орбиту полезного груза массой 250-300 кг Этот проект ОКБ, по мнению его разработчиков, имеет больше перспектив для практической реализации, чем АКС на базе Ту-160, из-за большего количества потенциальных самолетов-носителей и большей возможной сети аэродромов базирования

За последнее время во всем мире проявилась явная тенденция перехода от тяжелых и дорогостоящих многофункциональных космических аппаратов к использованию малых КА, создаваемых на базе последних достижений микроминиатюризации аппаратуры бортового оборудования полезных нагрузок и сервисных систем КА Благодаря этой тенденции стоимость космической техники, выводимой на орбиту снижается на 20-30% в год, а сроки создания новых КА снижаются с 8 - 10 лет до 2- 3 лет, затраты на их создание быстро окупаются В классе малых КА ежегодно запускается до 20 аппаратов массой до 250 кг. В данном классе создаются КА следующих назначений: КА систем мобильной связи (массой 40-250 кг); КА дистанционного зондирования Земли (массой 40-250 кг), технологические и университетские КА (массой 10-150 кг).

В настоящее время основным средством запуска малых КА продолжают оставаться одноразовые ракеты-носители наземного старта Переход на АКС, и в частности на АКС на базе Ту-22М3, позволит значительно снизить стоимостные показатели выведения полезных нагрузок и даст ряд оперативно-тактических преимуществ по сравнению с запусками с помощью ракетных носителей наземного старта. По оценкам ОКБ, авиационно-космический комплекс на базе Ту-22М3 может быть создан и доведен до стадии коммерческого использования за 3 - 4 года

По второму направлению (создание ВКС и работы по гиперзвуковым ЛА) но основе самолета-носителя Ту-22М3 может быть создан летно-экспериментальный комплекс для отработки ускорителя гиперзвуковой летающей лаборатории "Радуга-Д2" разработки ГосМКБ "Радуга", который может обеспечивать выведение на нужную траекторию экспериментального аппарата с ГПВРД, работающего на обычном углеводородном или криогенном топливе

Модифицированный вариант серийного Ту-22М3 в экспортном исполнении Ту-22М3Э, учитывающий специфические требования заказчика, предлагается инозаказчикам с несколько другим набором ударного вооружения. Комплекс, помимо использования экспортного варианта Х-22МЭ, имеет расширенные возможности по использованию различных типов ракет, в том числе и ракет, принятых на вооружении в этих странах, например, ракет "Брамос", разработанных совместно индийскими и российскими предприятиями.

Первыми из строевых частей в Дальней авиации Ту-22М получил 185-й Гвардейский ТБАП в Полтаве. Личный состав полка переучивался на Ту-22М2 с Ту-16. Полк достаточно быстро освоил новые машины и комплекс. В том же 1974 году Ту-22М2 начали поступать в строевые части авиации ВМФ. В течение 70-х и 80-х годов еще несколько полков ДА и авиации ВМФ перешли на Ту-22М2 и Ту-22М3. После распада СССР Ту-22М остались только в составе ВВС России и Украины (последний Ту-22М3 был разделан на Украине в прошлом году). Самолеты Ту-22М2 и Ту-22М3 участвовали в боевых действиях в ходе Афганской войны, ограниченно Ту-22М3 приняли участие в антитеррористических операциях в Чеченски республике.

В настоящее время в составе Дальней Авиации и в авиации ВМФ продолжается эксплуатация значительного количества Ту-22М3, все остававшиеся в строю Ту-22М2 в начале 90-х годов были выведены из состава ВВС и утилизированы, как избыточные для измененной структуры российских ВВС.

Многолетняя успешная эксплуатация комплекса Ту-22М3, его высокий модернизационный потенциал, а также достигнутые в ходе его многолетнего развития летные и тактические характеристики позволяют говорить о нем как об уникальном средстве борьбы на сухопутных и морских театрах военных действий, в том числе и как об эффективном средстве борьбы с авианосными ударными группами, а также как о средстве доставки современных авиационных средств поражения для уничтожения широкого диапазона целей в оперативно-тактической глубине боевых порядков как в случае локальных конфликтов, так и в случае глобального конфликта с использованием средств массового поражения, в условиях применения современных средств ПВО.

Все это стало возможным не только благодаря многим конструктивным особенностям, заложенным в базовую конструкцию и развитым в ходе развития комплекса, но и полученным высоким эксплуатационным характеристикам как по самолету, так и по всему комплексу в целом. Например, в эксплуатации Ту-22М3 можно использовать более чем с десятью вариантами вооружения. Причем переход от одного варианта вооружения (ракетное, бомбардировочное или смешанное) к другому обеспечивается в эксплуатации в кратчайшие сроки.

Проведение летно-тактических учений с использованием Ту-22М3 в различных регионах страны показали, что самолет может эксплуатироваться с оперативных аэродромов с минимальными затратами на подготовку оборудования и вооружения. Наглядно это подтвердилось в ходе участия Ту-22М3 в боевых действиях в Афганистане и на Северном Кавказе

Успешному использованию комплекса Ту-22М3 способствовала отработанная система эксплуатации, которая включала в себя:

  • тыловое обеспечение, основной задачей которого являлась поставка технических средств, средств наземного обслуживания, горюче-смазочных материалов, запасных частей, расходных материалов и боеприпасов для проведения всех видов работ на самолете и его боевого применения;

  • радиотехническое обеспечение, позволявшее проводить полеты самолетов как в районе аэродрома, так и на больших удалениях от него;

  • другие виды материального и технического обеспечения, позволяющие эффективно использовать комплекс Ту-22М3.

Самолет (соединение самолетов) в кратчайшие сроки может быть подготовлен для проведения перебазирования на оперативный аэродром, находящийся на удалениях от аэродрома основного базирования в 5000-7000 км. Средства поражения для проведения первого боевого вылета обычно транспортируются на борту самопета. Наличие ВСУ позволяет проводить подготовку к боевым действиям сразу же после посадки на оперативный аэродром. Отработанная система эксплуатации комплекса позволяет проводить подготовку самолета на базовом аэродроме с применением стационарных средств наземного обслуживания, а на оперативных аэродромах с помощью имеющихся в наличии мобильных средств обслуживания и технических аптечек, используемых ИТС при перебазировании.

Все это позволяет эффективно использовать комплекс на любом театре военных действий, в различных широтах и климатических поясах как на базовых, так и на оперативных аэродромах.

Учитывая большой остаточный ресурс имеющихся самолетов Ту-22М3 и то, что в составе ВВС России имеется достаточно большое количество самолетов Ту-22М3, ОКБ продолжает работы по дальнейшей модернизации парка Ту-22М3. Как отмечалось выше, самолет должен получить высокоточное вооружение, обновленный состав БРЭО. В ОКБ также ведутся постоянные работы по увеличению ресурсных показателей комплекса и его составляющих частей. Модернизационные программы по Ту-22М3 должны значительно увеличить ударный потенциал самолета и комплекса, обеспечив его эффективную эксплуатацию еще как минимум в течение 20-25 лет. Таким образом Ту-22М3 с модернизированным бортовым оборудованием, дооснащенный высокоточным вооружением, еще долгие годы будет составлять значительную часть боевого состава ударных сил российской Дальней авиации и авиации ВМФ.

Краткое техническое описание самолета Ту-22М3.

По своей компоновочно-конструктивной схеме Ту-22М3 представляет двухдвигательный цельнометаллический низкоплан с двумя ТРДДФ, установленными в задней части фюзеляжа, с крылом изменяемой в полете стреловидности и стреловидным хвостовым оперением, с трехопорным шасси с передней опорой В конструкции планера и его агрегатов используются в основ ном алюминиевые и титановые сплавы, высокопрочные и жаропрочные стали, неметаллические конструкционные материалы.

Крыло состоит из неподвижного центроплана - средней части крыла (СЧК) и двух поворотных частей (ПЧК) - консолей, имеющих следующие фиксированные положения по углу стреловидности 20, 30 и 65 градусов. Угол поперечного "V" крыла - 0 градусов. Поворотная консоль имеет геометрическую крутку, угол крутки - 4 градуса. Стреловидность СЧК по передней кромке - 56 градусов. Центроплан двухлонжеронный с задней стенкой и несущими панелями обшивки. Поворотные консоли крепятся к центроплану с помощью шарнирных узлов поворота. Механизация крыла состоит из трехсекционных предкрылков и двухщелееых закрылков на консолях и поворотного закрылка на центроплане. Предусмотрено блокировка выпуска закрылков и предкрылков при углах стреловидности более 20 градусов. Консоли оснащены трехсекционными интерцепторами для управления по крену (элероны на самолете отсутствуют) Поворот консолей крыла осуществляется с помощью электрогидровлической системы гидроприводами с шариковинтовыми преобразователями, связанными между собой синхронизирующим валом.

Фюзеляж полумонококовой конструкции, усилен мощными продольными балками (бимсами) в районе грузоотсека В носовой части фюзеляжа размещены РЛС, кабина экипажа, рассчитанная на четырех человек (командир корабля, помощник командира корабля, штурман-навигатор и штурман-оператор), отсеки оборудования, ниша передней стойки шасси. Рабочие места экипажа оснащены катапультируемыми креслами КТ-1М. В средней части фюзеляжа размещаются топливные боки, ниши основных стоек шасси, грузоотсек, каналы воздухозаборников. В задней части фюзеляжа -двигатели и отсек тормозного парашюта

Вертикальное оперение состоит из форкиля и технологически отъемного киля и руля направления Стреловидность киля 57 градусов Горизонтальное оперение состоит из двух цельно-поворотных консолей со стреловидностью 59 градусов Управление консолями гидравлическое с помощью рулевых приводов.

Шасси трехопорное, носовая опора - двухколесная, убирается назад по полету. Основные опоры трехосные шестиколесные, убираются в крыло и частично в фюзеляж. Колеса основных опор оснащены гидравлическими дисковыми тормозами и устройствами антиюзовой автоматики Колеса основных опор имеют размер 1030x350, передней - 1000x280

Силовая установка включает в себя два двухконтурных турбовентиляторных двигателя с форсажными камерами НК-25; регулируемые многорежимные воздухозаборники с горизонтальным управляемым клином и створками подпитки и перепуска; бортовую вспомогательную установку; топливную и масляную системы; системы управления и контроля агрегатов силовой установки. ТРДДФ имеет максимальную форсажную взлетную тягу 25000 кгс и максимальную взлетную бесфорсажную -14500 кгс. Вспомогательная силовая установка ТА-6А обеспечивает запуск двигателей на земле, питание бортовой сети переменного и постоянного тока на земле и в отказных случаях в полете, питание самолетных систем воздухом на земле и в некоторых оговоренных случаях в полете. Топливо размещается в фюзеляжных и крыльевых (центроплан и консоли) протектированных топливных боках, оснащенных системой заполнения нейтральным газом, а также баком в форкиле. Воздухозаборники совкового типа с горизонтальным клином оборудованы створками подпитки и перепуска, а также автоматической системой управления воздухозаборников.

Цифровой пилотажно-навигационный комплекс самолета с инерциальными навигационными системами обеспечивает: автоматическое решение навигационных задач; ручной, автоматический и полуавтоматический маршрутный полет в горизонтальной плоскости с обеспечением предпосадочного маневра и захода на посадку; выдачу необходимой информации для автоматического выхода самолета в заданный район в заданное время; выдачу необходимой информации экипажу самолета, а также в системы комплекса

Самолет оборудован бортовыми средствами дальней и ближней радионавигации (РСДН и РСБН), автоматическим радиокомпасом, прицельно-навигационной РЛС типа ПНА, сопрягаемой с системой управления ракет типа Х-22Н. Самолет оснащен системой слепой посадки, радиовысотомерами больших и малых высот. Связь с землей и самолетами осуществляется с помощью УКВ и KB приемопередающих радиостанций. Внутрисамолетная связь между членами экипажа осуществляется с помощью самолетного переговорного устройства.

Ракетное вооружение самолета Ту-22М3 состоит из одной (под фюзеляжем в полуутопленном положении), двух (под крылом) или трех (перегрузочный вариант) УР Х-22Н (или МА), предназначенных для поражения крупных морских и радиолокационно-контрастных наземных целей на дальностях 140-500 км. Стартовая масса ракеты 5900 кг, длина 11,3 м, максимальная скорость соответствует М=3.

Вооружение бомбардировщика дополнено гиперзвуковыми (М=5) аэробаллистическими ракетами малой дальности Х-15, предназначенными для уничтожения стационарных наземных целей или РЛС противника. Шесть ракет могут размещаются в фюзеляже на многопозиционной барабанной ПУ, еще четыре ракеты подвешиваются на внешних узлах под крылом и фюзеляжем.

Ракеты типа Х-22Н размещаются: фюзеляжная в полуутопленном положении в фюзеляжном грузоотсеке на выдвижном балочном держателе БД-45Ф, крыльевые ~ на пилонах, на балочных держателях БД-45К. Аэробаллистические ракеты - но МКУ и катапультных крыльевых установках.

Бомбовое вооружение, состоящее из обычных и ядерных свободнопадающих бомб общей массой до 24.000 кг, располагается в фюзеляже (до 12000 кг) и на четырех узлах внешней подвески на девятизамковых балочных держателях МБДЗ-У9-502 (типовые варианты бомбовой нагрузки - 69 ФАБ-250 или восемь ФАБ-1500). В перспективе возможно вооружение самолета Ту-22М3 высокоточными корректируемыми бомбами, а также новыми КР для поражения наземных и морских целей.

Прицеливание при бомбометании производится с помощью РЛС и оптического бомбардировочного прицела с телевизионной приставкой.

Оборонительное вооружение самолета состоит из системы пушечного вооружения с пушкой типа ГШ-23 (с укороченным блоком стволов, установленных вертикально и имеющей увеличенную до 4000 выстр/мин скорострельность) с телеприцелом и вычислительным блоком ВБ-157А-5, сопряженным со стрелковым радиолокационным прицелом. Самолет оснащен развитым комплексом РЭП и автоматом пассивных помех.




 ЛТХ:
Модификация   Ту-22М3
Размах крыльев, м
  максимальный (65 град)   34.28
  минимальный (20 град)   23.30
Длина, м   41.46
Высота, м   11.05
Площадь крыла, м2
  максимальная (65 град)   183.57
  минимальная (20 град)   175.80
Масса, кг
  пустого   78000
  нормальная взлетная   112000
  максимальная взлетная   126000
Масса топлива, кг   53550
Тип двигателя   2 ДТРДФ НК-25
Тяга, кгс
  бесфорсажная   2 х 14500
  форсажная   2 х 25000
Максимальная скорость, км/ч
  на высоте   2300
  у земли   1050
Крейсерская скорость, км/ч   930
Практическая дальность, км   7000
Боевой радиус действий, км
  на сверхзвуковой скорости   1500-1850
  на дозвуковой скорости у земли   1500-1650
  на дозвуковой скорости по смешанному профилю   2410
Практический потолок, м   13300
Экипаж, чел   4
Вооружение:   одна 23-мм пушка ГШ-23Л
  боевая нагрузка - 24000 кг (максимальная) и
  12000 кг (нормальная)
  1-3 УР типа Х-22М
  10 аэробаллистических ракет Х-15


 Доп. информация :


  Чертеж "Туполев Ту-22м3"
  Статья "Применением дальней авиации в Афганистане"
  Фотографии:

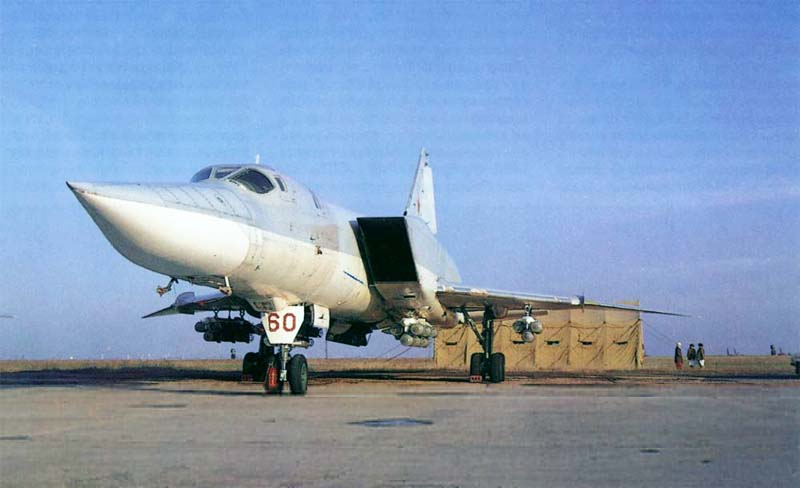

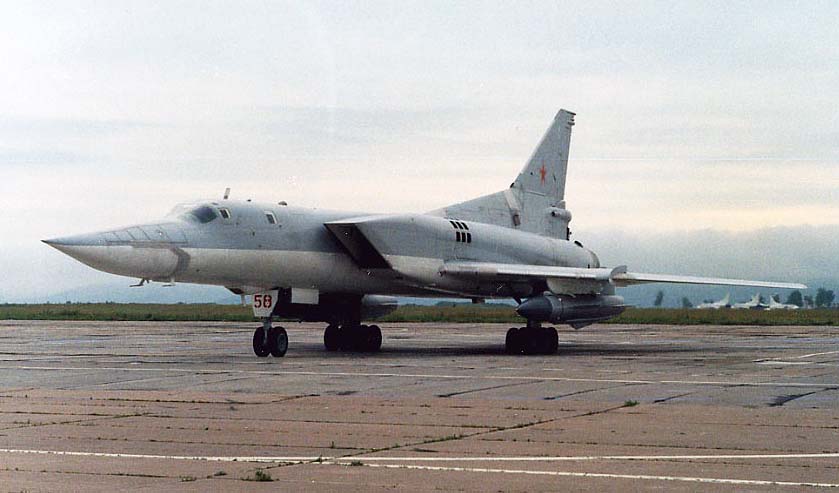

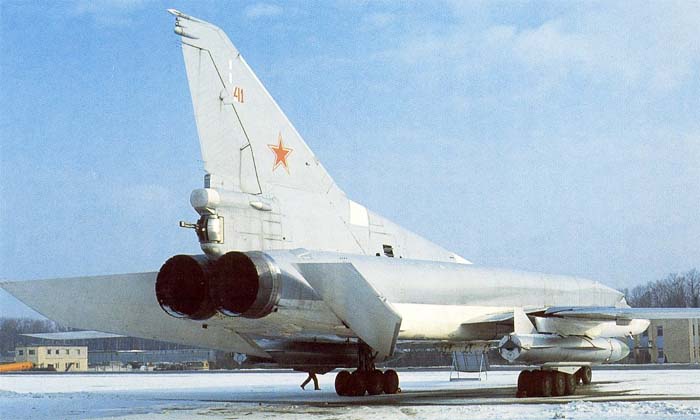

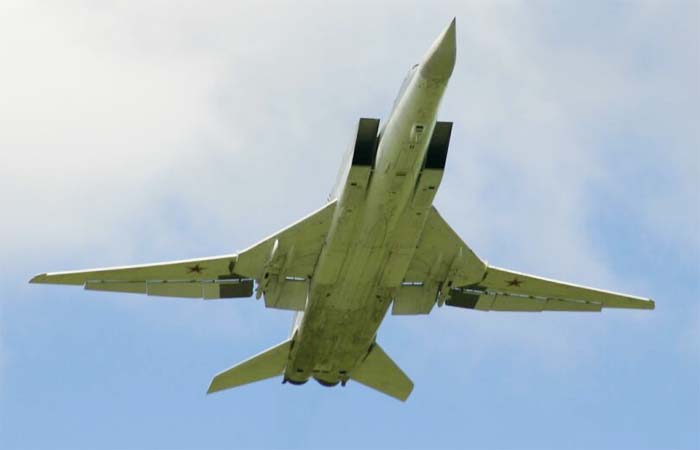

 Ту-22М3    (c) Андрей Зинчук
 Ту-22М3    (c) Андрей Зинчук
 Ту-22М3    (c) Андрей Зинчук

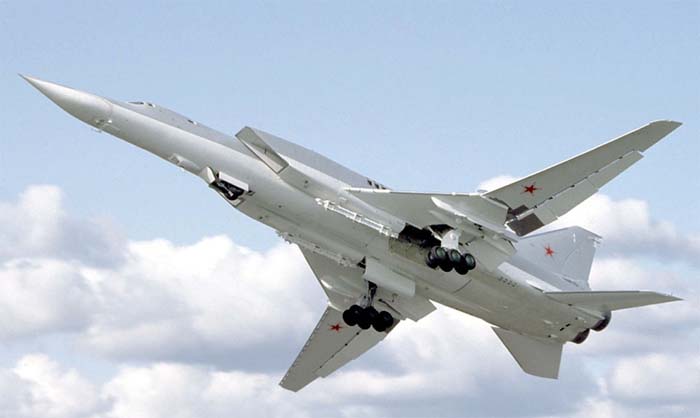

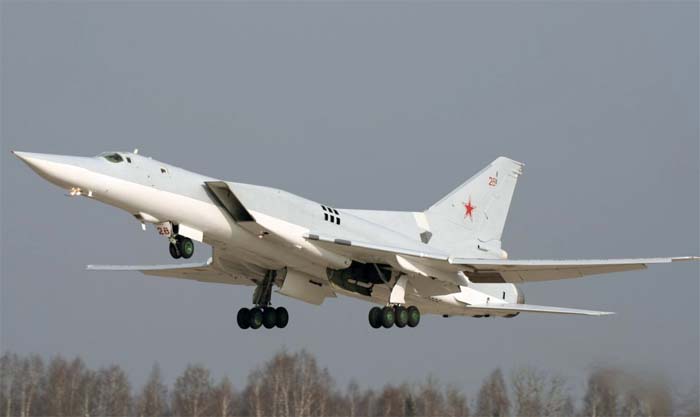

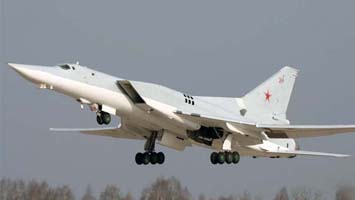

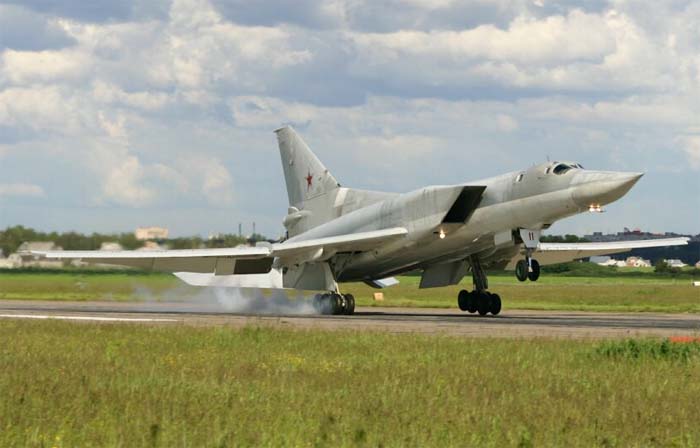

 Ту-22М3
 Ту-22М3

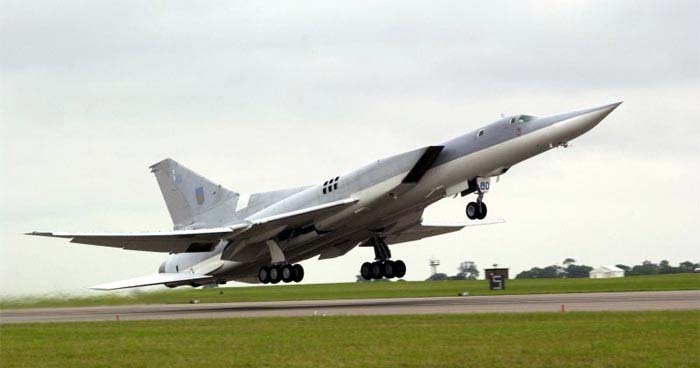

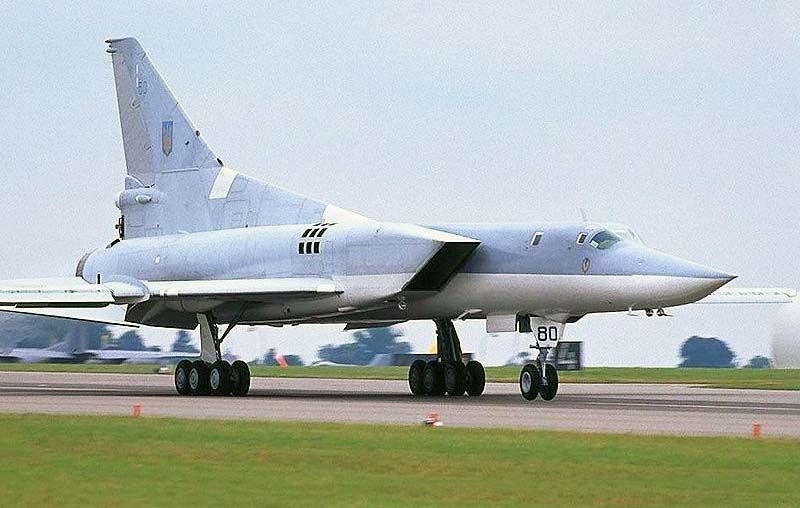

 Ту-22М3 ВВС Украины
 Ту-22М3 ВВС Украины
 Ту-22М3 с бомбовой нагрузкой
 Ту-22М3 с ракетой Х-22МА    (c) Евгений Панов, foxbat.ru

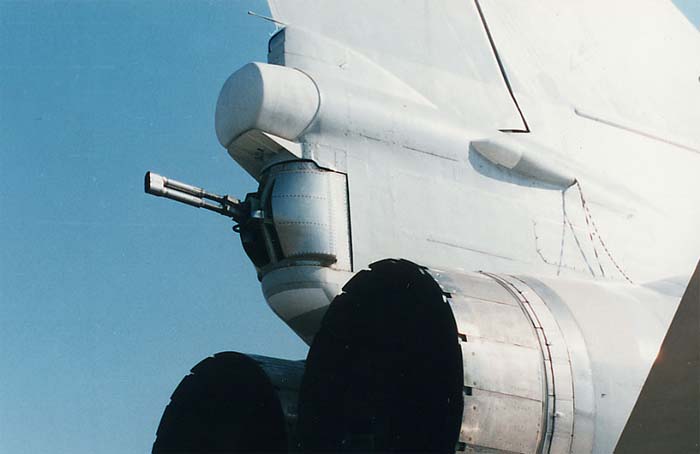

 Пушка ГШ-23Л на Ту-22М3    (c) Евгений Панов, foxbat.ru

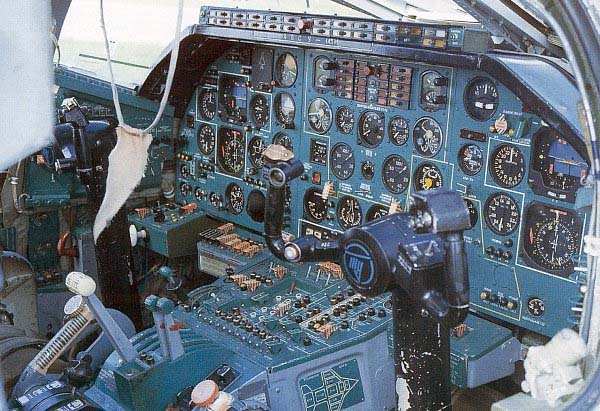

 Пилотский кокпит Ту-22м3

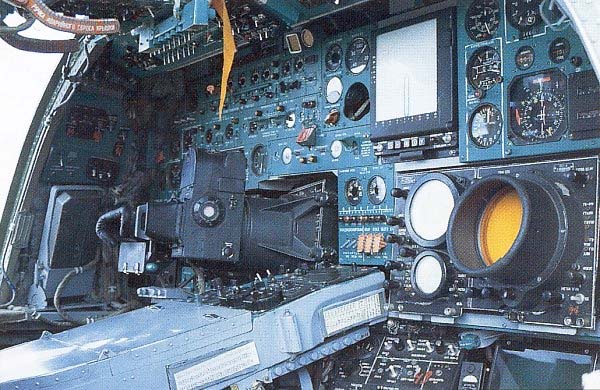

 Штурманский кокпит Ту-22м3

  Схемы:

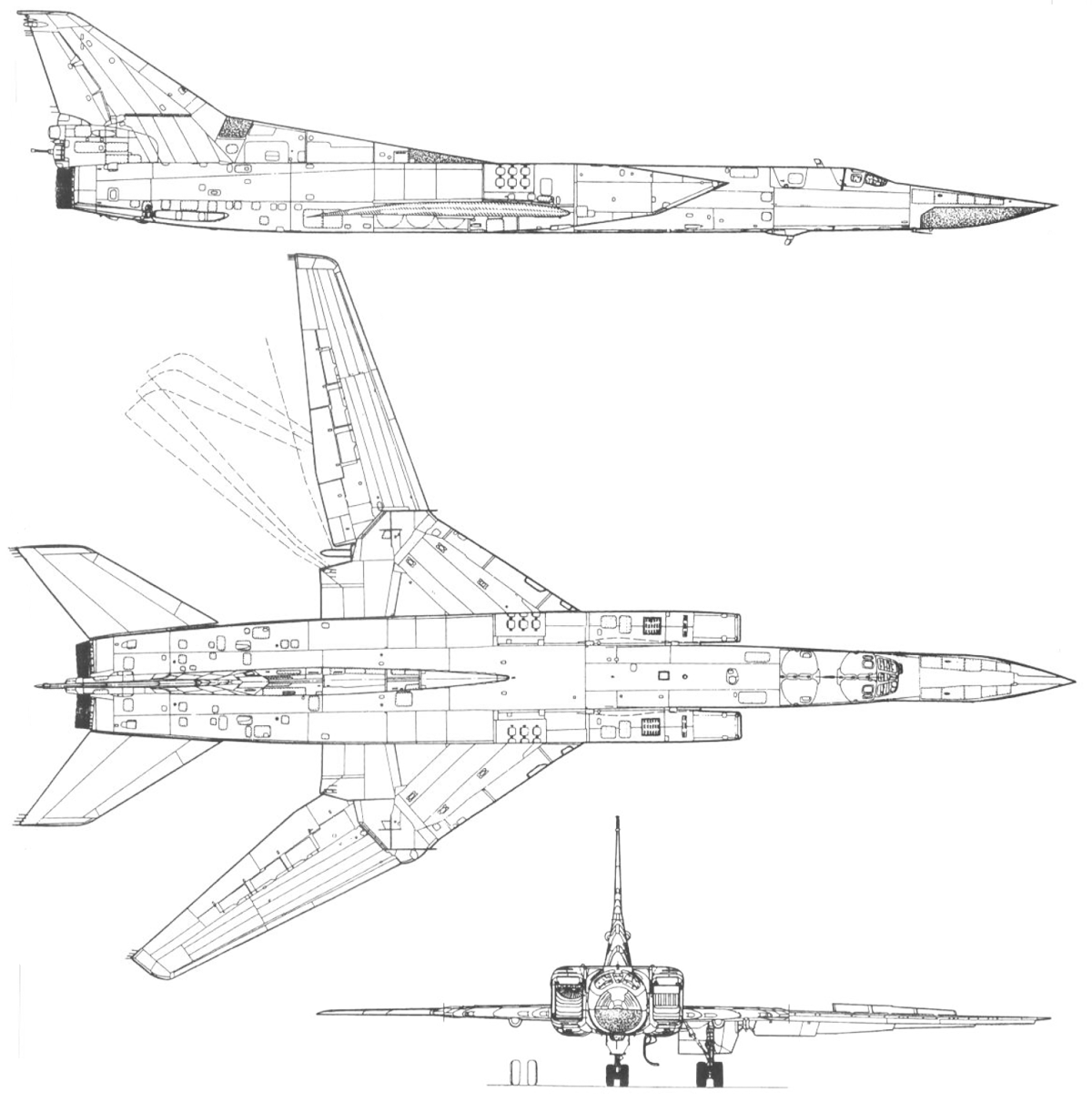

 Ту-22М3

  Варианты окраски:

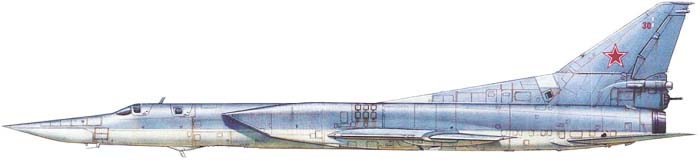

 Ту-22М3 ВВС России

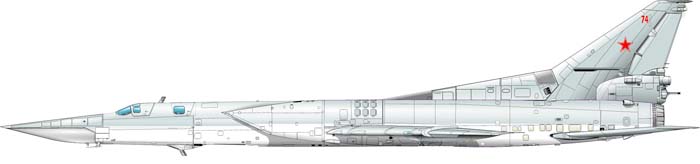

 Ту-22М3  ВВС России   (c) Виктор Платонов

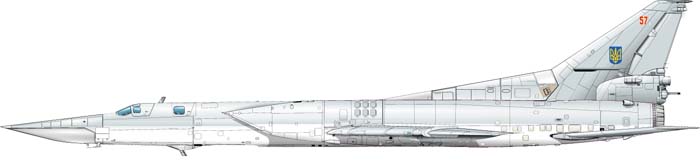

 Ту-22М3  ВВС Украины   (c) Виктор Платонов







Список источников:

Авиация и Космонавтика. К тридцатилетию первого полета самолета Ту-22М3
Крылья Родины. Николай Якубович. След "Бэкфайра"
Крылья Родины. Владимир Ригмант. На пути к Ту-22М
Аэрохобби. Виктор Марковский. Бэкфайр. Прорыв из неизвестности
ВВС России. История Ту-22
Роман Астахов. Русская Сила. Дальний бомбардировщик и ракетоносец Ту-22М
Владимир Ригмант. Под знаками "АНТ" и "ТУ"
ОАО "Туполев" : От АНТ-1 до Ту-334
World Air Power Jornal. Tupolev Tu-22 'Blinder' and Tu-22M 'Backfire'
Aerofax. Yefim Gordon, Vladimit Rigmant. Tupolev Tu-22 'Blinder', Tu-22M 'Backfire'
