   Ту-95К

Разработчик: ОКБ Туполева
Страна: СССР
Первый полет: 1956
Тип: Стратегический бомбардировщик-ракетоносец
  ЛТХ     Доп. информация



Бурное развитие средств ПВО на рубеже 60-х гг. привело к тому, что бомбардировщик должен был либо преобразиться, либо окончательно уступить свою роль ракетам. В этой связи ведущие авиационные державы приступили к созданию авиационных ракетных комплексов, состоящих из самолета-носителя с большой дальностью полета и крылатой или баллистической ракеты класса "воздух-поверхность". Такая комбинация давала возможность ракетоносцу наносить удар по стратегическим целям, не входя в зону ПВО противника.

Еще на этапе проектирования Ту-95 планировалось в будущем использовать его в качестве носителя ракет "воздух-поверхность". Для этого машина имела все необходимое: большую дальность полета, значительную грузоподъемность и компоновку, удобную для подвески под фюзеляжем крупногабаритного самолета-снаряда. Кстати, последнее обстоятельство стало решающим фактором при выборе кандидатуры носителя между Ту-95 и М-4 (3М). 11 марта 1954 г. вышло постановление Совмина, согласно которому ОКБ-156 поручалось на базе Ту-95МА разработать самолет-носитель Ту-95К для авиационно-ракетного комплекса К-20. Этот же документ обязывал ОКБ-155 А.И.Микояна создать подвешиваемый под носителем самолет-снаряд большой дальности Х-20, систему наведения на цель которого должно было разработать КБ-1 под руководством В.М.Шабанова.

Название комплекса К-20 и ракеты Х-20 выбрали не случайно. Первоначально планировалось после принятия на вооружение бомбардировщика "95" присвоить ему официальное обозначение Ту-20. Однако в ходе разработки самолета было выпущено такие большое количество документов и чертежей с индексом "95", что военные согласились присвоить ему название Ту-95, соответствующее шифру ОКБ. Индекс "20" сохранился лишь в названии комплекса, ракеты и системы управления. В конце 50-х гг. информация о комплексе К-20 попала на Запад, и, видимо, поэтому долгое время Ту-95 там называли Ту-20.

Эскизный проект Ту-95К Туполев подписал 26 октября 1954 г. Через год военные согласовали макет ракетоносца. В сравнении с бомбардировочным вариантом в самолет внесли следующие изменения: в носовой части расположили двухантенную РЛС "ЯД" для поиска цели и наведения на нее ракеты, в грузоотсеке разместили балочный держатель БД-206 для подвески ракеты в полуутопленном полетном положении и ее пуска, изменили конфигурацию фюзеляжных топливных баков и ввели дополнительный бак для питания силовой установки Х-20. Во время полета по маршруту держатель вместе с ракетой находился в поднятом положении, а носовая часть Х-20 закрывалась обтекателем. Перед пуском держатель с ракетой опускался в поток, двигатель Х-20 запускался, ракета сбрасывалась и уходила к цели.

Рабочие чертежи ОКБ передало на завод No.18, где для переделки в опытные ракетоносцы были выделены находящиеся на стапелях серийные Ту-95 No.401 и No.404. Эти самолеты предназначались для отработки элементов комплекса К-20 и проведения испытаний. Переделка началась 1 марта 1955 г. и закончилась 31 октября. 1 января 1956 г. лидерная машина совершила первый полет. Летом этого же года выпустили и второй экземпляр Ту-95К.

Заводские испытания авиационно-ракетного комплекса проводились в три этапа на двух Ту-95К. Первый этап начался 4 августа и закончился 15 октября 1956 г. Второй этап, посвященный подготовке носителя к пускам, проводился с 15 августа по 13 октября 1956 г. На третьем этапе, закончившемся 24 января 1957 г., проводились доводка системы управления ракетой и ее аппаратуры самонаведения на пилотируемых аналогах Х-20 - истребителях МиГ-19, оборудованных элементами системы К-20. ОКБ-155 построило два самолета-аналога: первый - в беспилотном варианте (под шифром СМ-20), второй - в пилотируемом (СМ-20П). Аналоги поднимались в воздух на опытных Ту-95К, затем сбрасывались, и дальнейшее пилотирование происходило по сигналам системы управления К-20. На СМ-20П отрабатывалась аппаратура самонаведения на последнем участке полета. В этих уникальных испытаниях принимали участие многие известные летчики, в частности Герой Советского Союза заслуженный летчик-испытатель С.Амет-Хан, немало сделавший для отработки комплекса К-20. Дальнейшие испытания включали пуски ракет Х-20. Они начались 6 июня 1957 г. и закончились 29 июля 1958 г. За этот период К-20 удалось окончательно довести, и в июле было принято решение о начале серийного производства нового авиационно-ракетного комплекса.

Совместные государственные испытания комплекса К-20 проводились с 15 октября 1958 г. по 1 ноября 1959 г. Для этого выделили первые серийные Ту-95К, производство которых развернулось в Куйбышеве в начале 1958 г. (первую серийную машину выпустили уже в марте). В ходе испытаний проверялась работа комплекса в реальных условиях эксплуатации, выполнялись пуски Х-20, в том числе при наличии радиопомех. Комплекс получил высокие оценки по таким важным характеристикам, как надежность, эксплуатационная технологичность и простота освоения личным составом. После завершения совместных испытаний провели дополнительные испытания в Баренцевом море с целью определения возможности уничтожения движущихся соединений кораблей. По результатам ряда пусков был сделан вывод о возможности использования К-20 и против ударных авианосных групп вероятного противника. Постановлением Совмина от 9 сентября 1960 г. комплекс К-20 был принят на вооружение.

Производство Ту-95К (изделие "ВК") на заводе No.18 продолжалось до 1962 г. Часть самолетов позднее переоборудовали в Ту-95КД. Остальные ракетоносцы находились в эксплуатации до середины 80-х гг., после чего некоторые из них переделали в учебные Ту-95КУ (изделие "ВКУ"), а оставшиеся утилизировали.







 ЛТХ:
Модификация   Ту-95К
Размах крыльев, м   50.04
Длина, м   46.90
Высота, м   12.50
Площадь крыла, м2   283.7
Масса, кг
  пустого самолета   86000
  максимальная взлетная   182000
Тип двигателя   4 НК-12МВ
Тяга, кгс   4 х 15000
Максимальная скорость, км/ч   860
Крейсерская скорость, км/ч   770
Дальность полета, км   12200
Боевой радиус действия, км   7000
Практический потолок, м   11600
Экипаж, чел   8-9
Вооружение:   6 спаренных 23-мм пушек АМ-23, расположенных в 3 оборонительных установках: верхней ДТ-В12, нижней ДТ-Н12, и кормовой ДК-12. Общий боезапас - 2500 выстрелов.
 до 12000 кг боевой нагрузки
 1 КР Х-20, подвешиваемая под фюзеляжем в районе бывшего грузоотсека.


 Доп. информация :


  Фотографии:

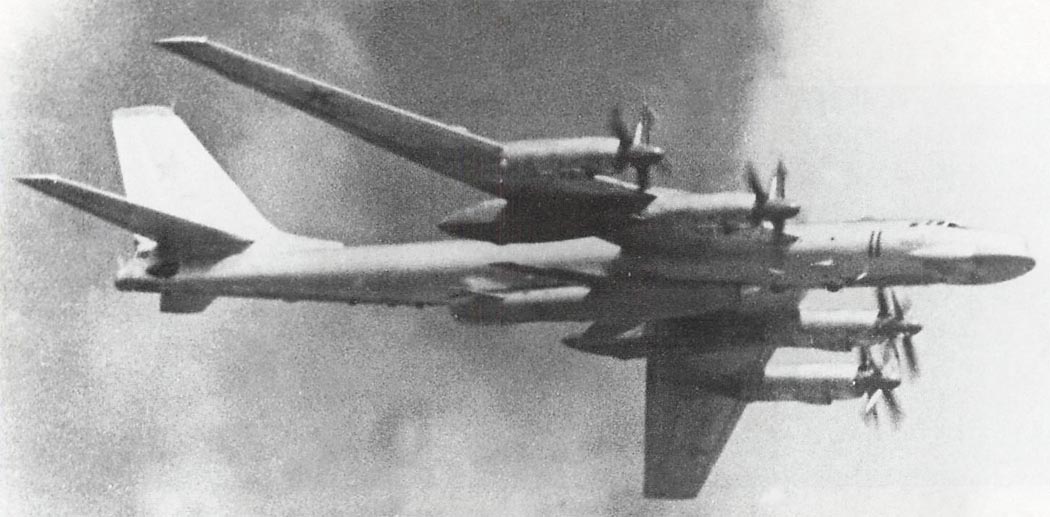

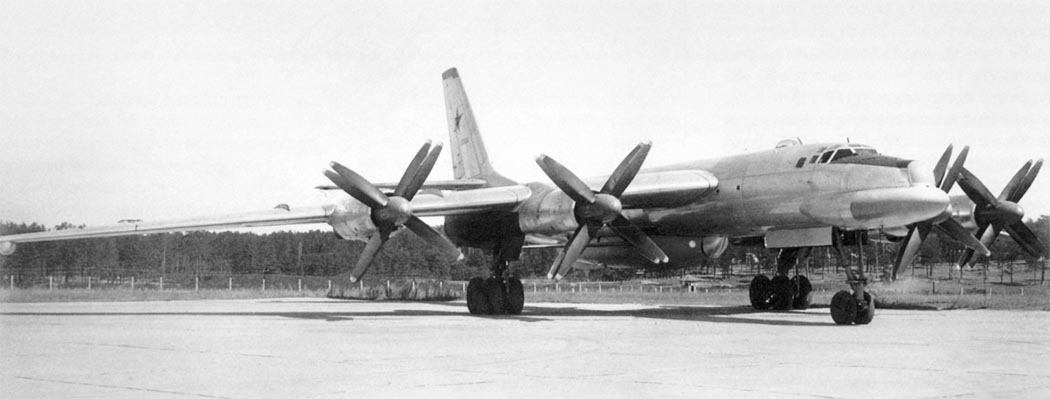

 Опытный образец Ту-95К

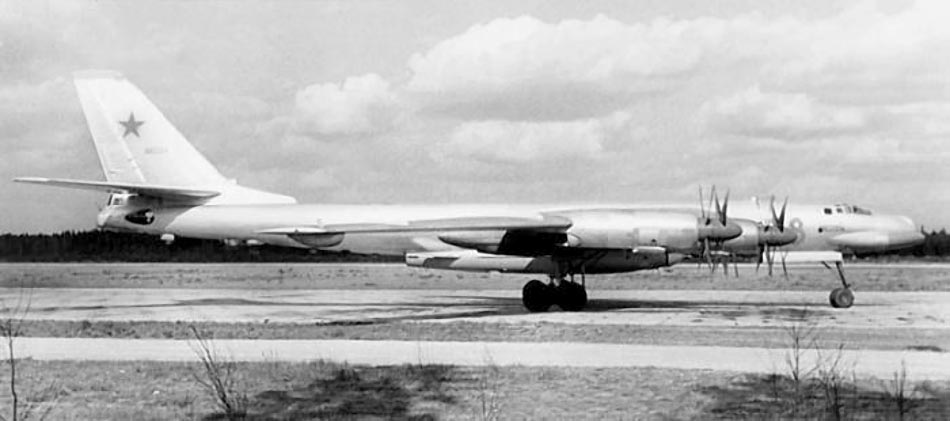

 Опытный образец Ту-95К

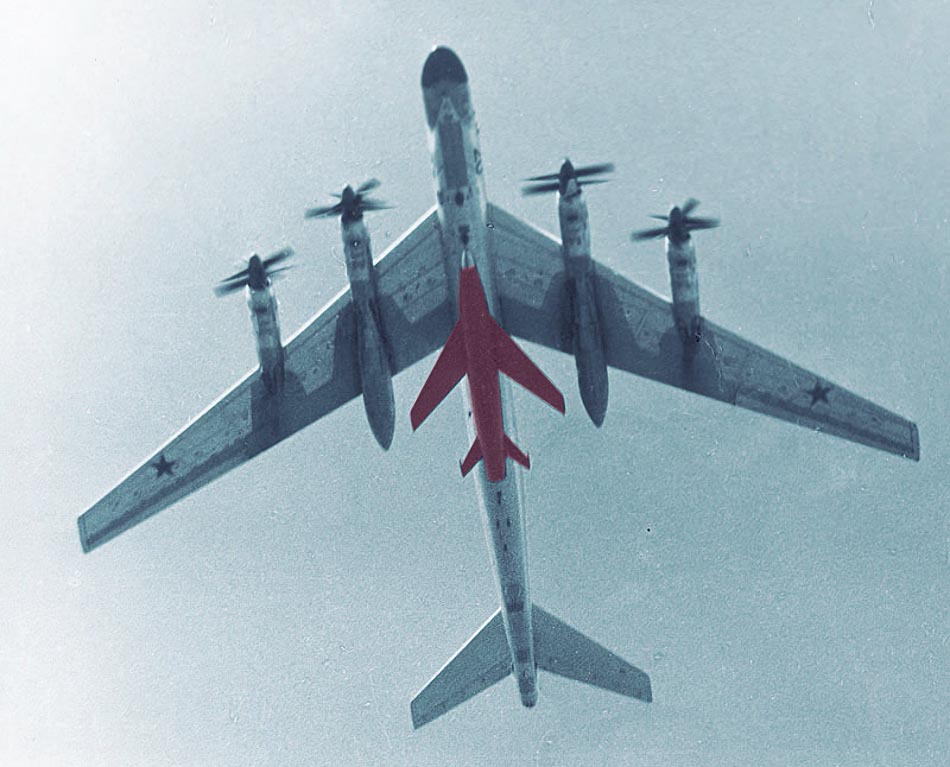

 Ту-95К с крылатой ракетой Х-20

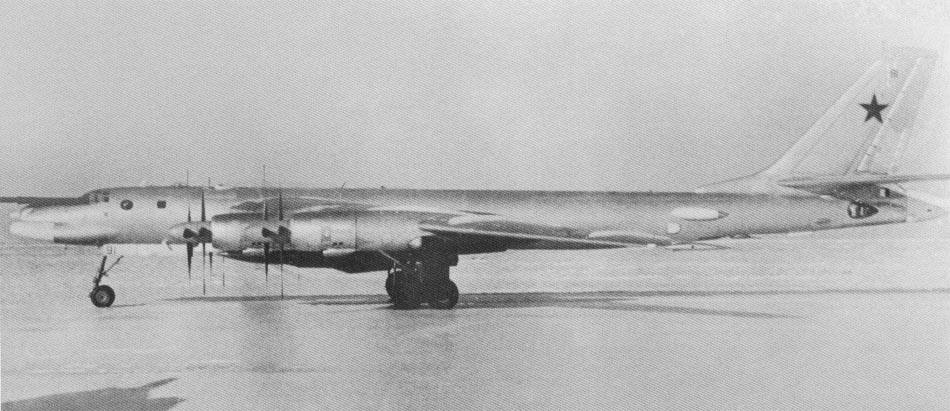

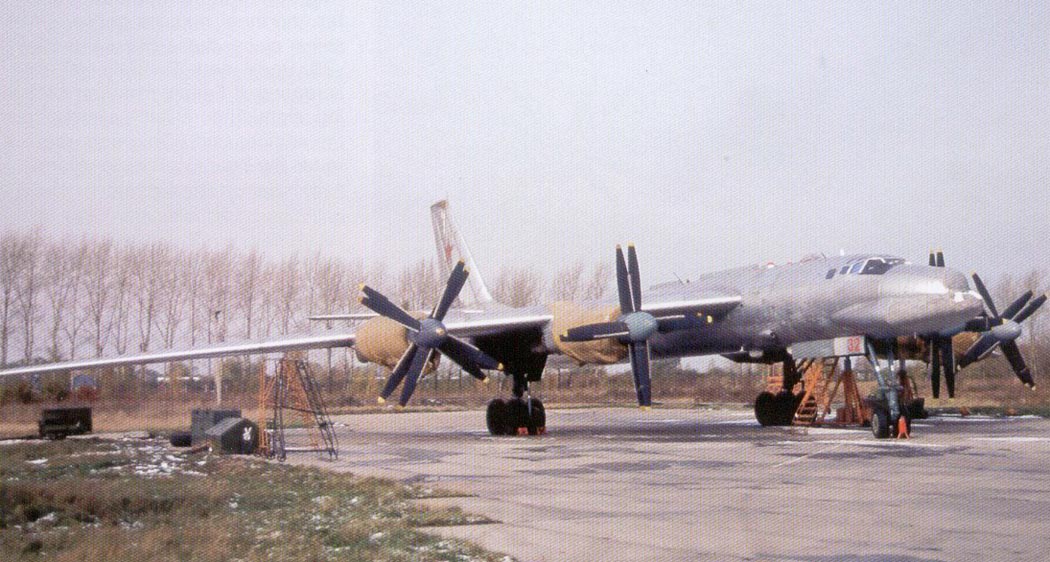

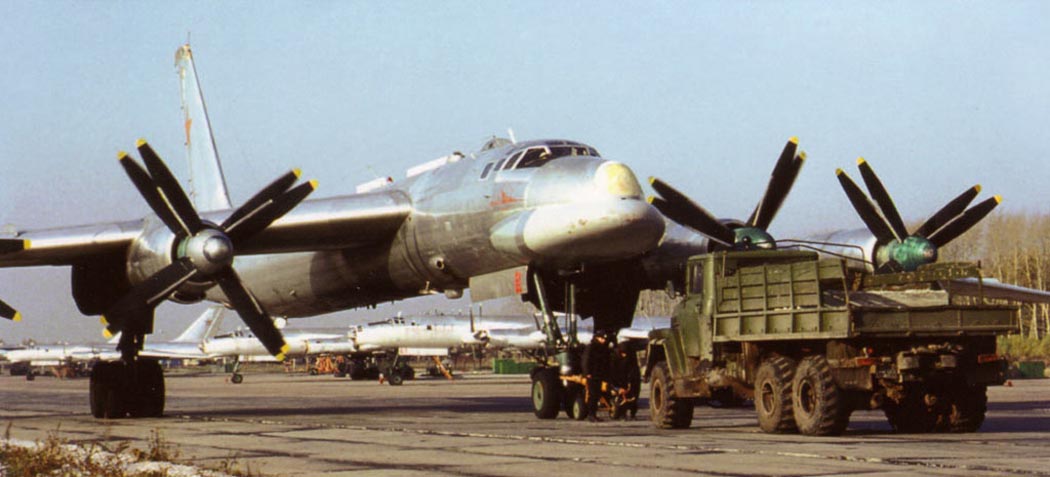

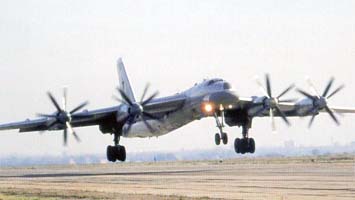

 Ту-95К

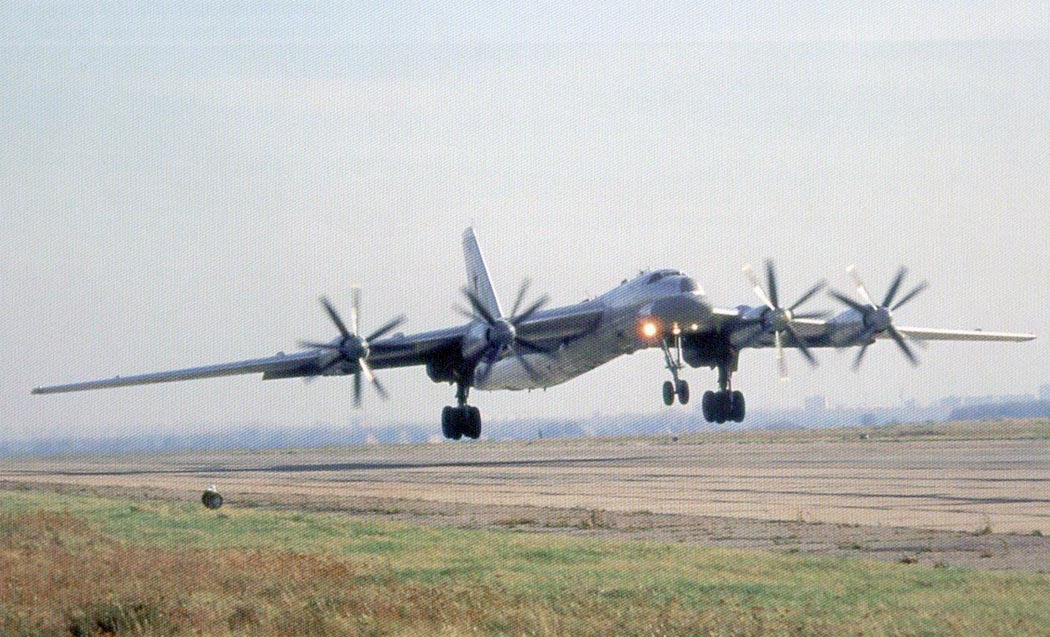

 Ту-95К

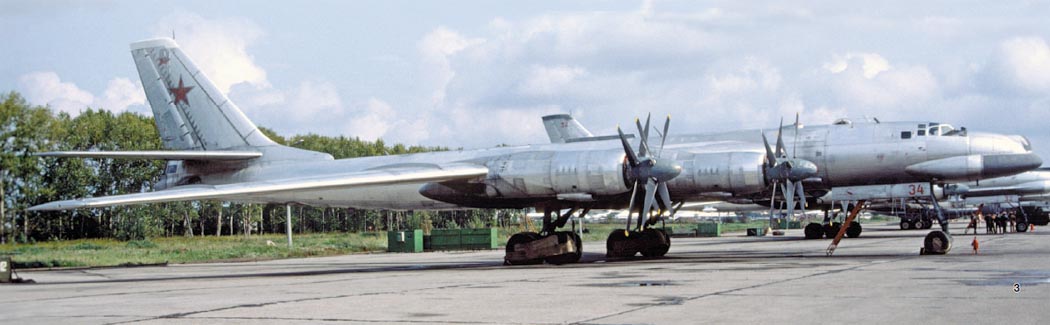

 Ту-95К
 Крылатая ракета Х-20М под фюзеляжем Ту-95К

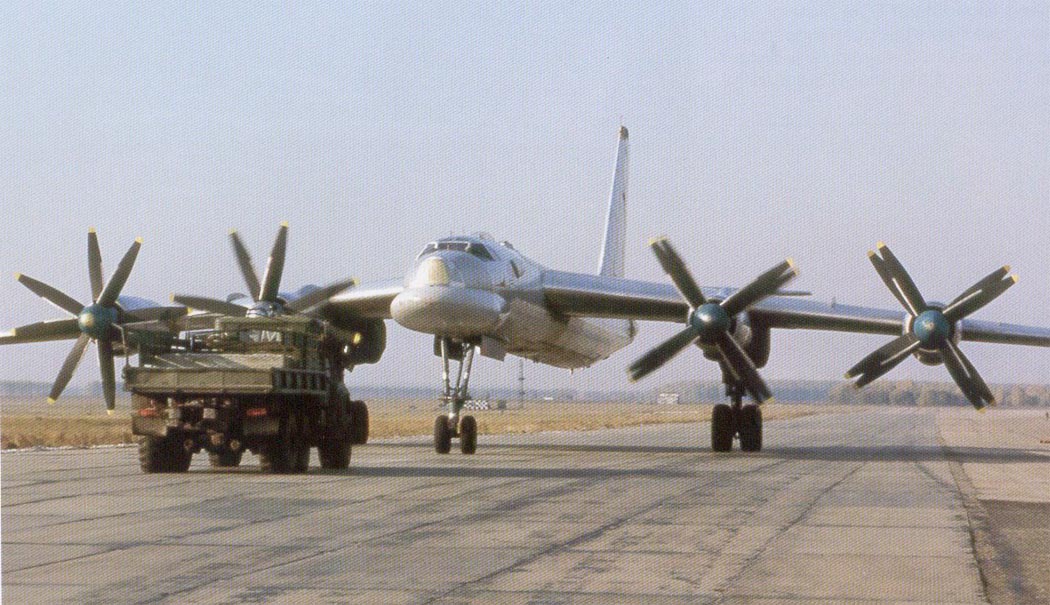

 Ту-95К

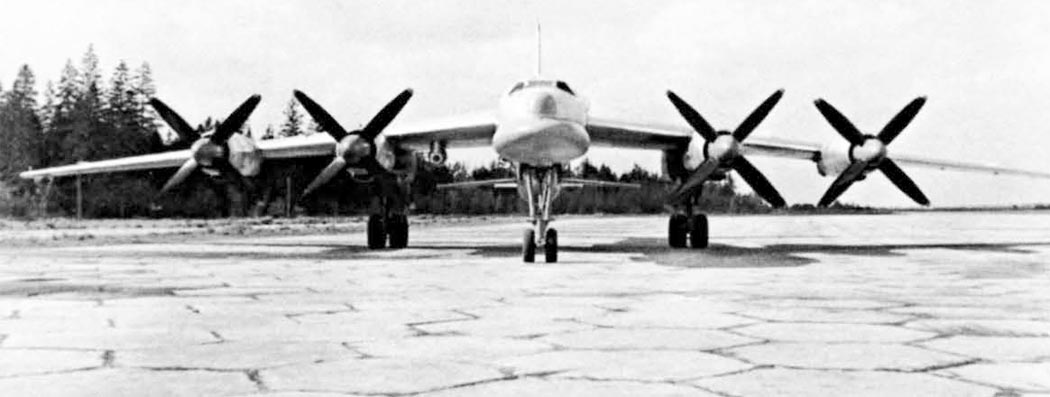

 Ту-95К
 Ту-95К
 Ту-95К
 Ту-95К
 Ту-95К
 Ту-95К
 Ту-95К (c) Сергей Аблогин
 Ту-95К
 Ту-95К

  Схемы:

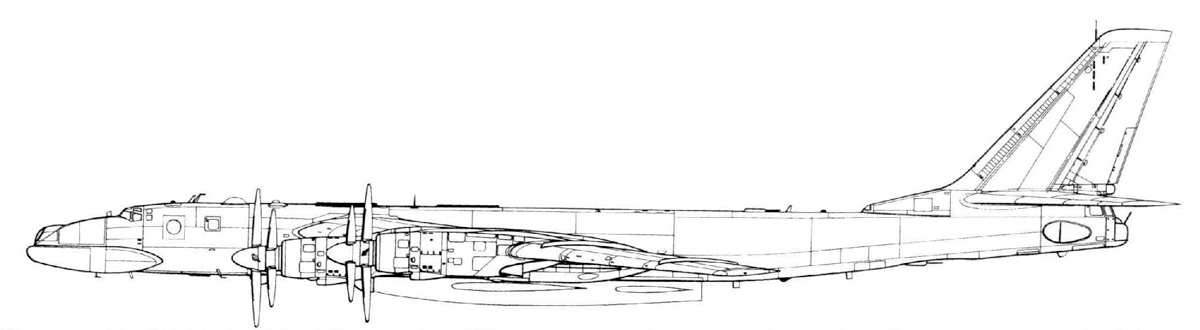

 Ту-95К

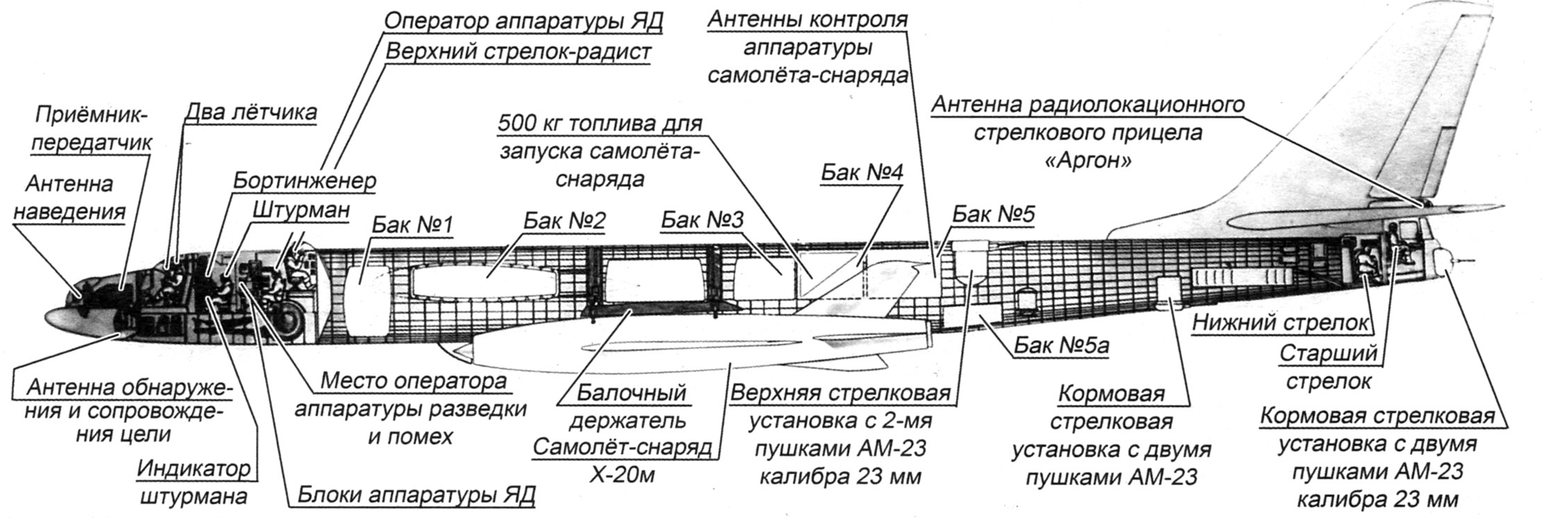

 Компоновочная схема
