   Ту-95К-22

Разработчик: ОКБ Туполева
Страна: Россия
Первый полет: 1975
Тип: Стратегический бомбардировщик-ракетоносец
  ЛТХ     Доп. информация



В целях расширения оперативно-тактических возможностей комплекса Ту-95К ОКБ-156 в 1958 году было предложено переоборудовать Ту-95К в самолет-носитель ракет К-10 (Х-10), применявшихся в комплексе Ту-16К-10. 2 июля 1958 года вышло ПСМ СССР No. 710-338, по которому предлагалось проработать предложение по модификации Ту-95К-10 в носитель 4-х ракет К-10 с возможностью одновременного размещения в грузоотсеке ядерных бомб.

Проработка технического предложения показала нецелесообразность такой модификации. Пришлось бы полностью менять систему управления ракетным оружием с К-20 на К-10, кроме того, размещение под крылом на пилонах ракет К-10 значительно ухудшило бы аэродинамику самолета-носителя и, как следствие, ухудшило бы его летные характеристики (практическую дальность полета и скорость), что с учетом меньшей дальности пуска К-10 делало данную систему малоперспективной. Работы были прекращены на этапе технического предложения.

Дальнейшее усиление ПВО вероятного противника в начале 70-х гг. снизило вероятность прорыва к цели Ту-95КМ. Поэтому появились предложения о переоборудовании этих самолетов под комплекс К-22, включавший крылатые ракеты Х-22 с автономной системой наведения и большей скоростью полета. Поисковые работы в этом направлении были проведены в отделе технических проектов ОКБ-156 еще в 1963г., но соответствующее решение Совмина последовало только через 10 лет, в феврале 1973 г. Самолет получил новое обозначение Ту-95К-22, а комплекс - К-95-22.

31 января 1973 г. на куйбышевский авиазавод для доработки под новый комплекс поступил специально выделенный ВВС серийный Ту-95КМ. Но работы по технической документации ОКБ начались только в мае 1974 г. Переоборудование заключалось в следующем: на место хвостовой пушечной установки поставили унифицированный отсек с аппаратурой РЭБ, РЛС "ЯД" заменили на "ПНА-Б", установили аппаратуру подготовки и запуска ракет "Кама", балочный держатель БД-206 снабдили переходником под ракету Х-22, под крылом между внутренними двигателями и фюзеляжем для подвески Х-22 установили два балочных держателя БД-45К, взятых с Ту-22М. Самолет получил возможность нести одну крылатую ракету под фюзеляжем или две - под крылом.

30 октября 1975 г. переоборудованная машина совершила первый полет. Испытания и доводки комплекса продолжались до начала 80-х гг. В 1981 г. начались боевые пуски ракет Х-22. Параллельно шло переоборудование Ту-95КМ в Ту-95К-22. В 1987 г. новый комплекс приняли на вооружение. Несколько самолетов были оборудованы подкрыльевыми фильтрогондолами, что дало возможность использовать их также для радиационной разведки. Кодовое обозначение НАТО - Bear-G.








 ЛТХ:
Модификация   Ту-95К-22
Размах крыльев, м   50.04
Длина, м   46.17
Высота, м   12.5
Площадь крыла, м2   283.7
Масса, кг
  пустого самолета   90000
  максимальная взлетная   185000
Тип двигателя   4 НК-12МВ
Тяга, кгс   4 х 15000
Скорость, км/ч
  максимальная   910
Дальность полета, км   10500
Практический потолок, м   11600
Экипаж, чел   9
Вооружение:   две 23-мм пушки двухствольные ГШ-23
  1 КР Х-20 комплекса К-20, подвешиваемая под фюзеляжем в районе бывшего грузоотсека.
  там же 1 КР Х-22М, либо 2 - под крылом.


 Доп. информация :


  Фотографии:

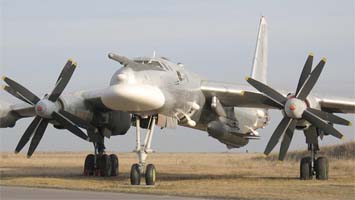

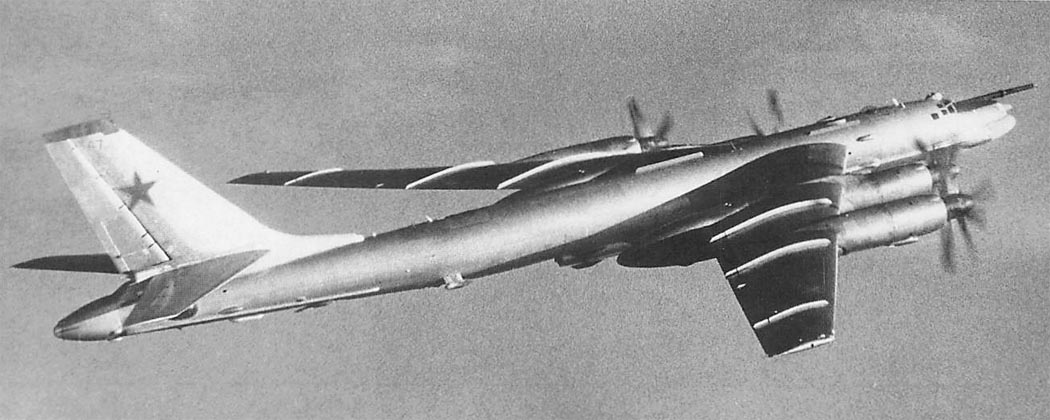

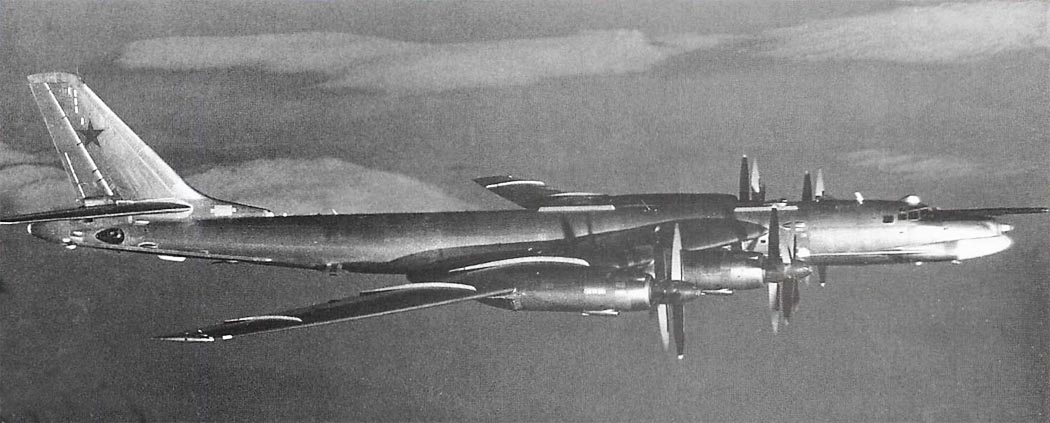

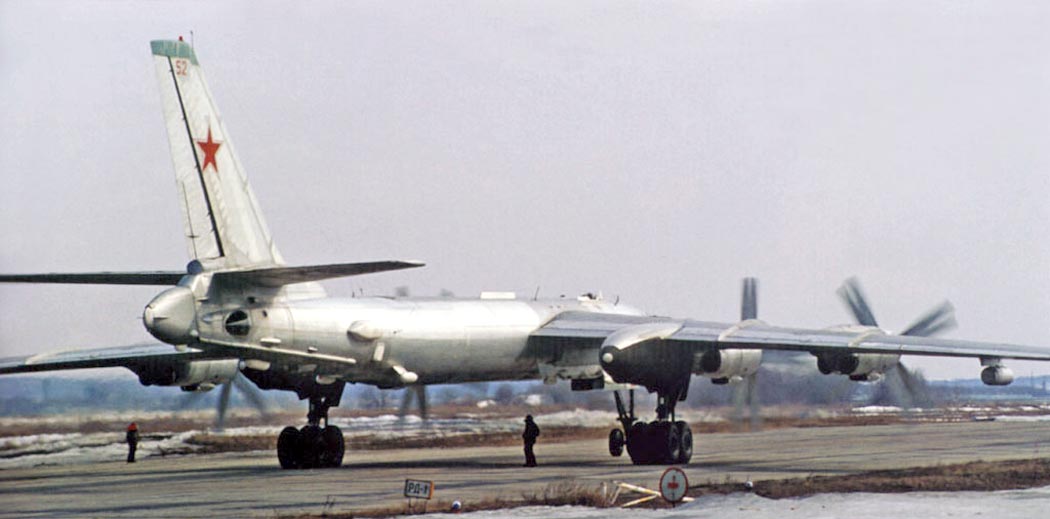

 Ту-95К-22

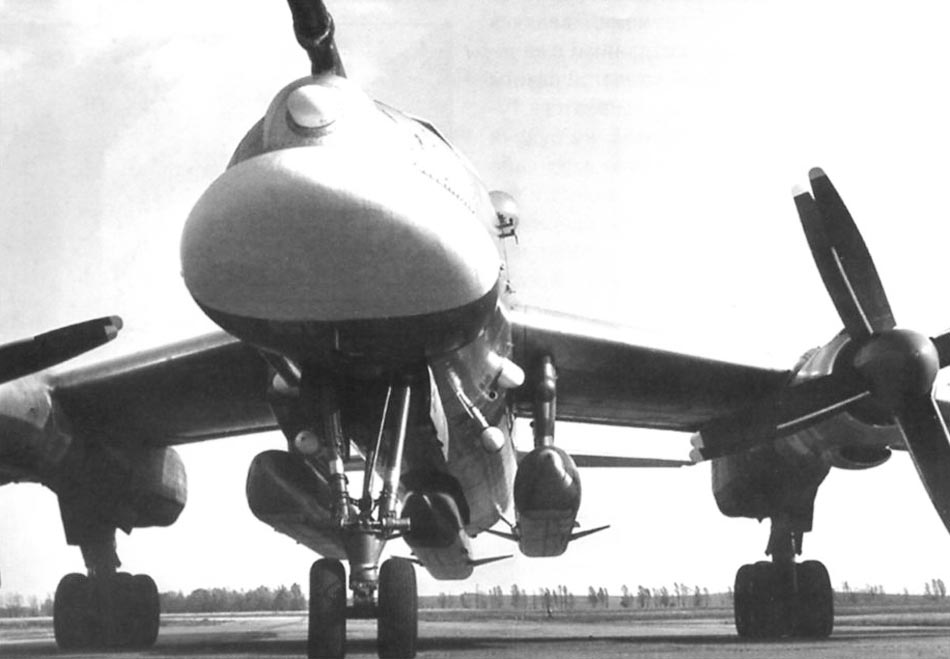

 Ту-95К-22

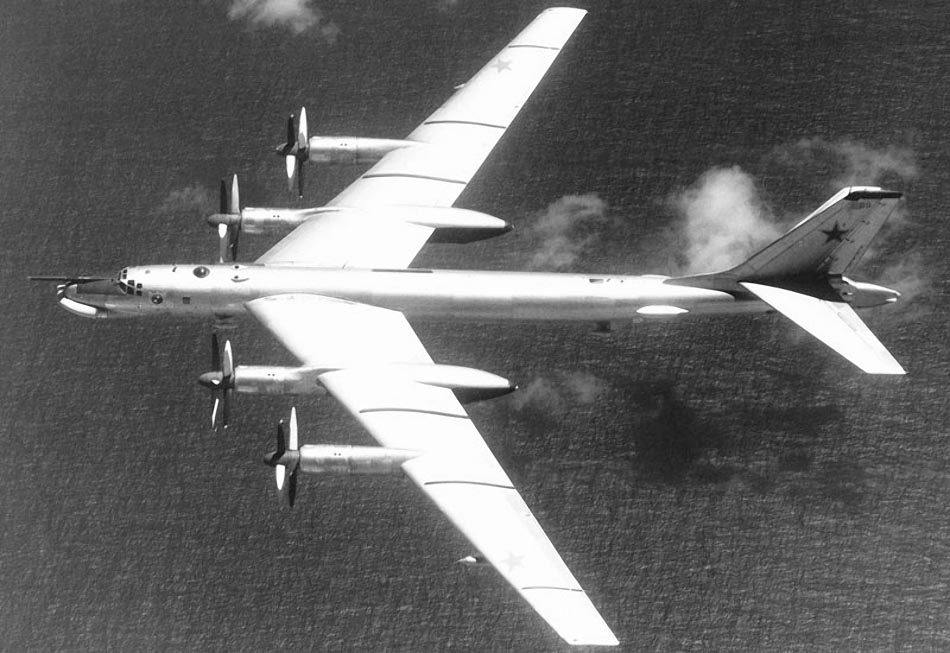

 Ту-95К-22

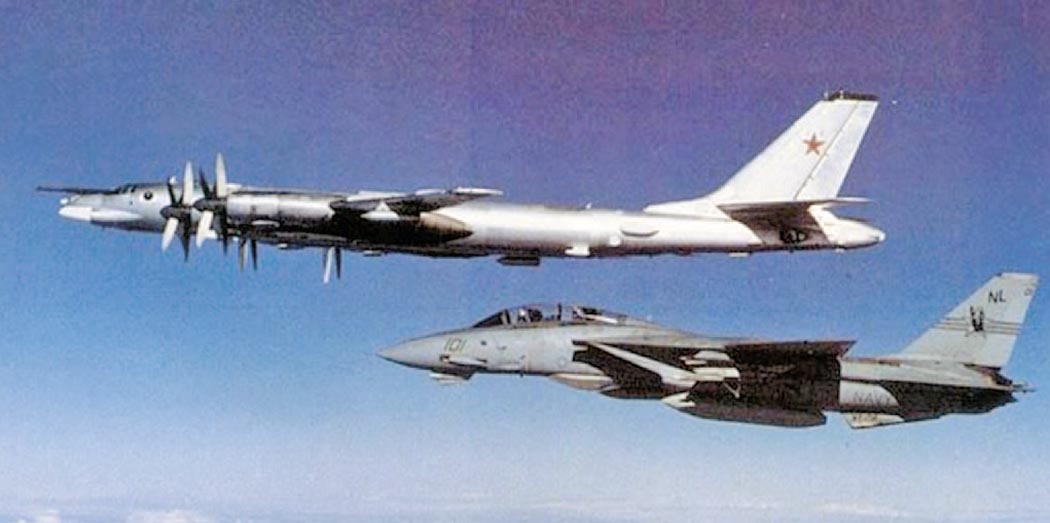

 Ту-95К-22       (c) Руслан Денисов

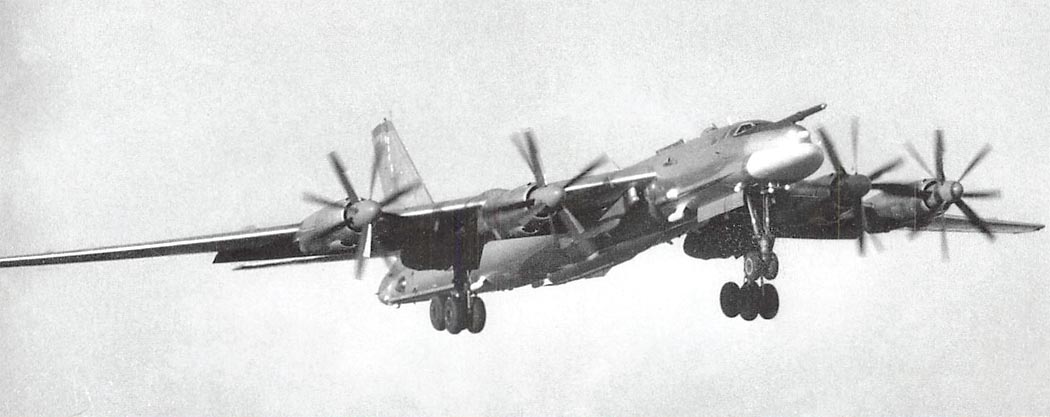

 Ту-95К-22

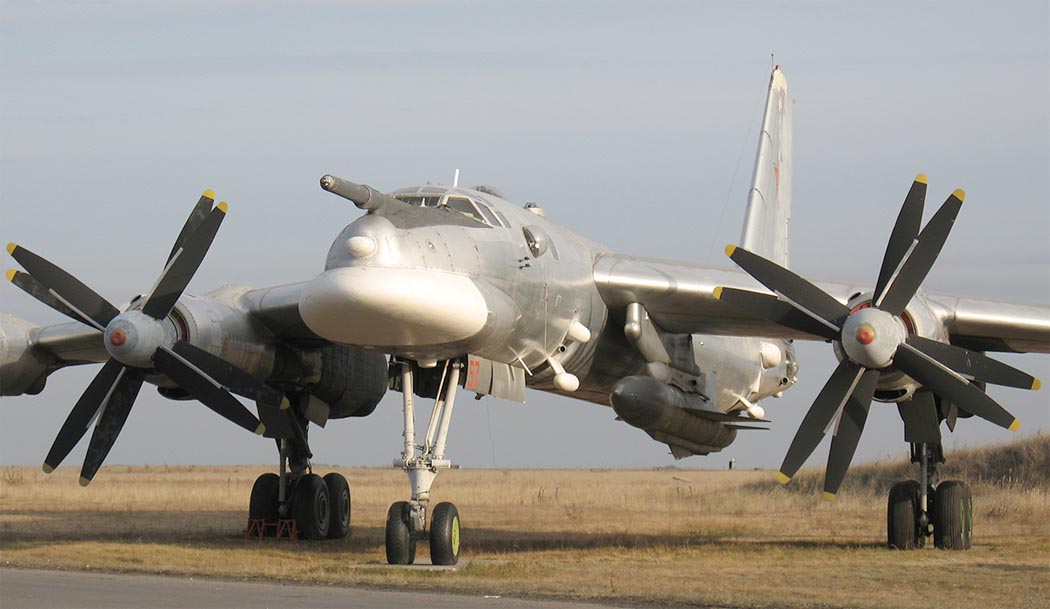

 Ту-95К-22

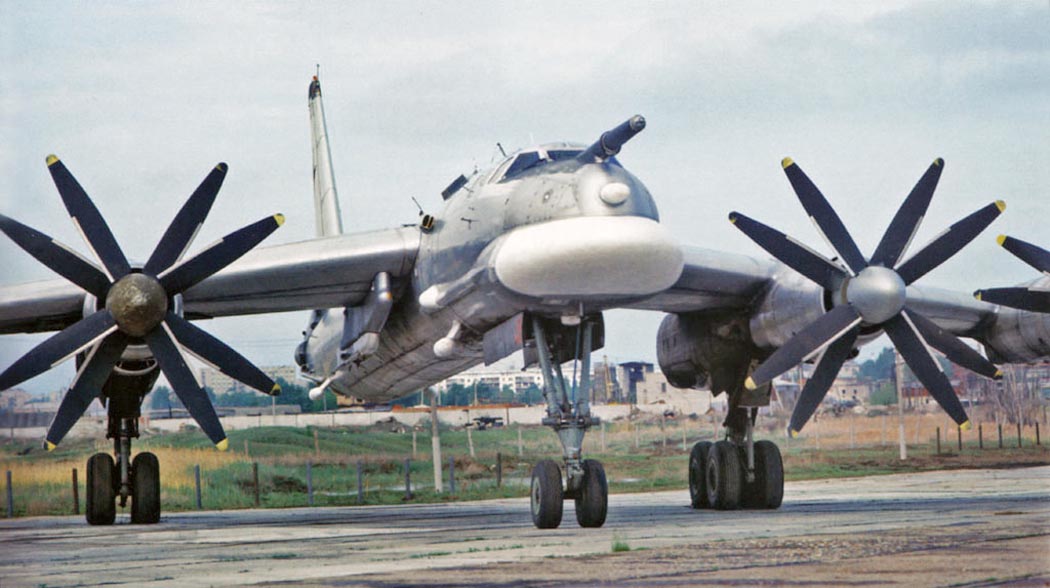

 Ту-95К-22
 Ту-95К-22
 Контейнеры КМБ на Ту-95К-22
 Контейнеры КМБ на Ту-95К-22

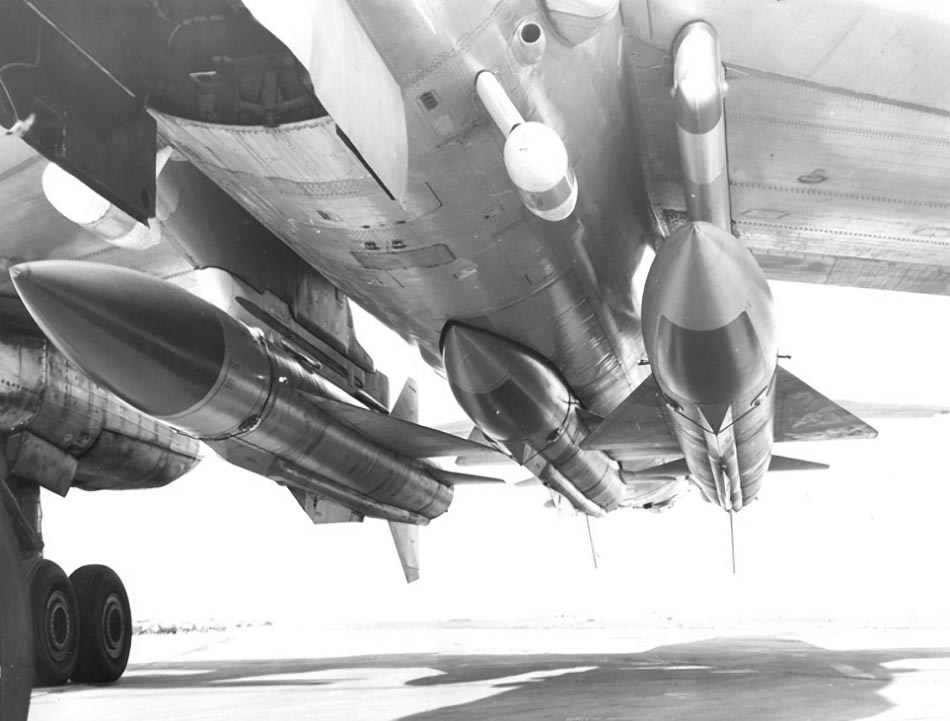

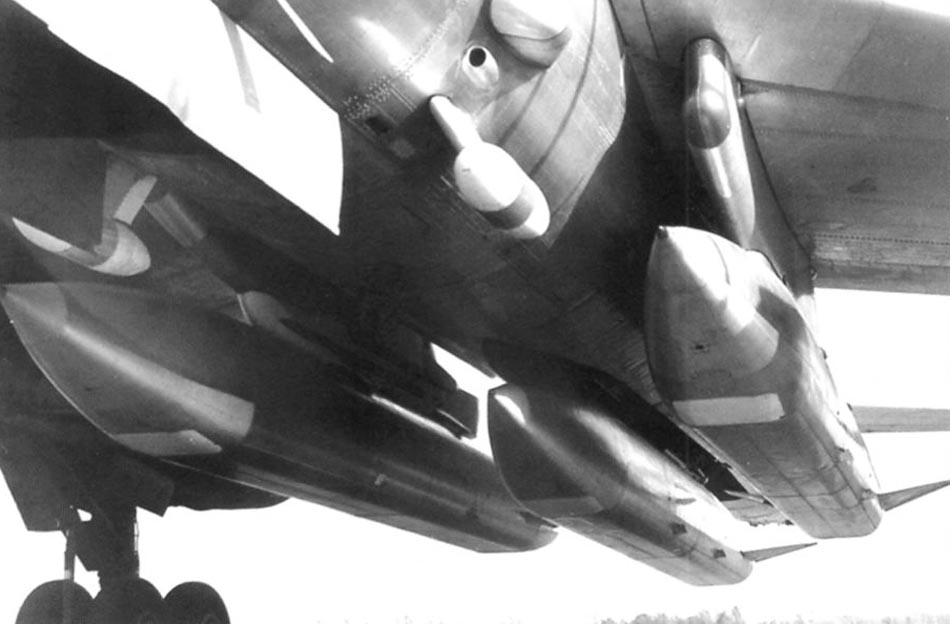

 КР Х-22 на Ту-95К-22

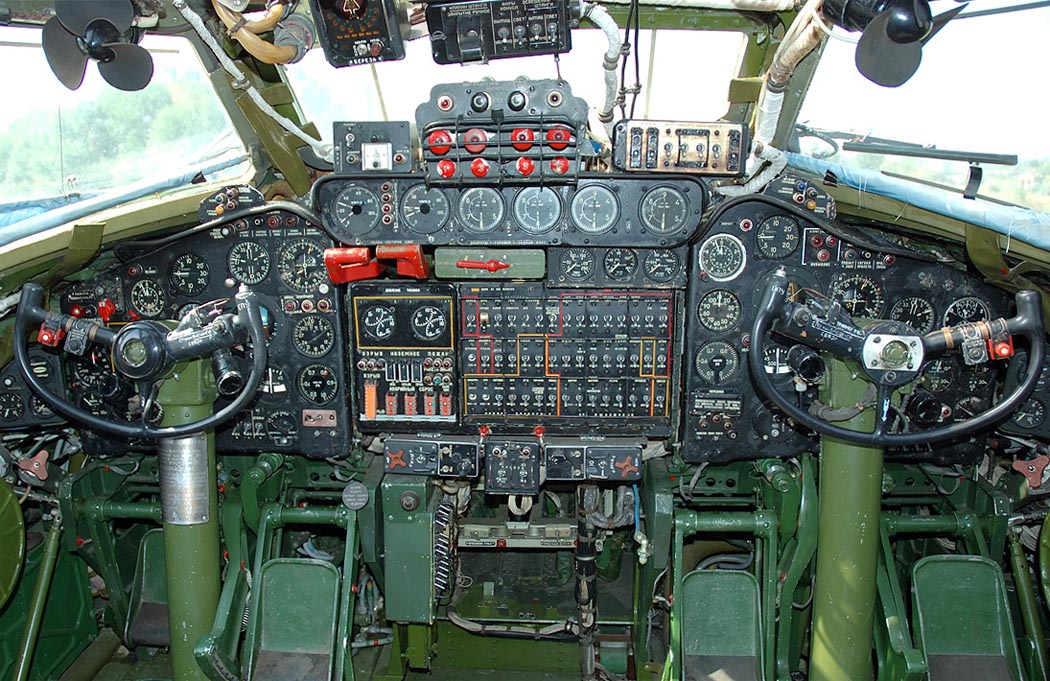

 Кабина пилотов Ту-95К-22 (c) Karl-Heinz Morawietz

  Схемы:

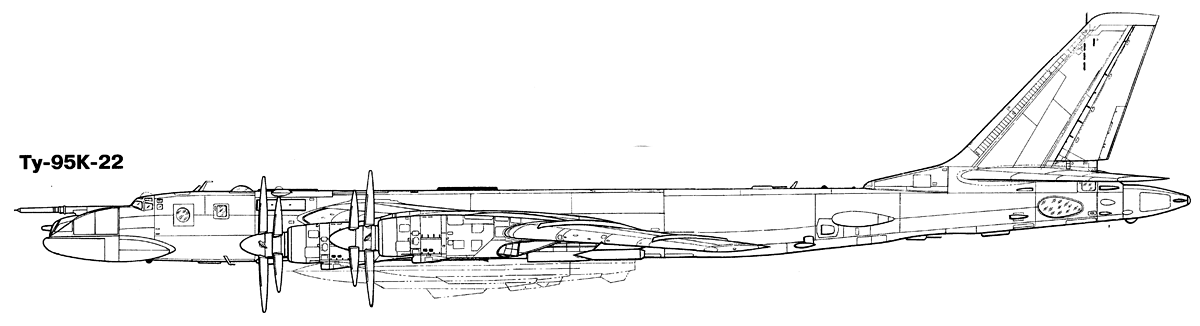

 Ту-95К-22

  Варианты окраски:

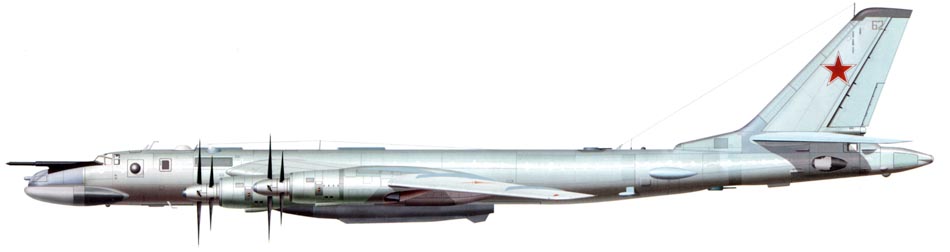

 Ту-95К-22







Список источников:

Авиация и Время 1996-05. Владимир Ригмант, Ефим Гордон. Цель- Америка
АвиаКоллекция 2013-04. Владимир Ригмант. Стратегический бомбардировщик Ту-95
Авиация и космонавтика 2000-12. Владимир Ригмант. Ту-95
Авиация и космонавтика 1999-01. Владимир Ригмант. Под знаками "АНТ" и "ТУ"
Крылья Родины 1994-06-07. Д. Антонов, В. Ригмант. Из досье "Русского медведя"
Крылья Родины. 1999-11. Николай Якубович. Межконтинентальный бомбардировщик: Еще раз о Ту-95 и его модификациях
Polygon. Yefim Gordon. Tupolev Tu-95/-142
Роман Астахов. Русская Сила. Стратегический бомбардировщик и ракетоносец Ту-95
Техника и вооружение. Р.Ангельский. Средство доставки
Владимир Ригмант. Под знаками "АНТ" и "ТУ"
ОАО "Туполев" : От АНТ-1 до Ту-334
Владимир Ригмант. Самолеты ОКБ А.Н Туполева
Николай Якубович. Все боевые самолеты Туполева
Airfax. Yefim Gordon, Vladimir Rigmant. Tupolev Tu-95/-142 "Bear"
WarbirdTech 43. Yefim Gordon. Peter Davison. Tupolev Tu-95 Bear
Krasnayazvezda.com. Красная Звезда : Tupolev Tu-95
David Donald. Tupolev Bombers
Midland. Y. Gordon, V. Rigmant. OKB Tupolev
Putnam. Bill Gunston. Tupolev Aircraft since 1922
Air Enthusiast 1971-02-07. The Billion dollar bomber
L+K 1976-16. Jaroslav Schmid. Tupolevuv Gigant
Le Fana de l'Aviation 1997-08-10. K. Kosminkov, M. Saukke. L'Extra-ordinare Tupolev 95
