   Ту-95М

Разработчик: ОКБ Туполева
Страна: СССР
Первый полет: 1957
Тип: Стратегический бомбардировщик
  ЛТХ     Доп. информация



Поскольку испытания первых Ту-95 показали, что требования ПСМ на разработку Ту-95 не были выполнены по некоторой части летных данных, в марте 1956 года принимается решение довести характеристики самолета до заданных и предъявить модернизированный самолет на контрольные испытания. Был доработан серийный самолет No.101 путем установки на нем новых двигателей НК-12М со взлетной мощностью 15000 э.л.с., с винами АВ-60М. Запас топлива был увеличен до 89,53 тонны, взлетная масса до 182 тонн.

С 22 февраля по 16 октября 1957 года модернизированный самолет проходил заводские испытания, подтвердившие возможность улучшения летных данных самолета Ту-95. Именно эти испытания позволили принять на вооружение самолет Ту-95 (Распоряжение Совета Министров СССР No. 2396 от 26.09.1957 г., по которому Ту-95 принимался на вооружение с данными модернизированного самолета No. 6).

В конце 1957 года Ту-95М был запущен в серийное производство и до конца года было выпущено 19 самолетов. На этом серия Ту-95 и Ту-95М закончилась.

Контрольные испытания серийного Ту-95М No.410 проводились весной -осенью 1958 года. На них самолет при взлетной массе 182 тонны, бомбовой нагрузке 5 955 кг (масса реальной советской ядерной бомбы) и 5% остатка топлива в конце маршрута показал практическую дальность 13200 км. Максимальная скорость составила 902 км/ч, а крейсерская находилась в пределах 720-750 км/ч. Эти данные были записаны в технические условия на поставку Ту-95М, по которым заказчик принимал серийные машины.

Ту-95М внешне почти не отличался от Ту-95, за исключением наличия дополнительных воздухозаборников в верхней части мотогондол, предназначенных для обдува электрооборудования. Однако в модификационном ряду он занимает важное место как вариант, на котором удалось вылечить многие "детские болезни" машины. Вопрос модернизации, начавшейся с установки более мощных двигателей, потребовал и других доработок базовой конструкции. Двигатель НК-12М имел мощность на 25% большую, чем НК-12. Увеличение мощности двигателей вызвало рост напряжений в лопастях винтов. Напряжения в лопастях, кроме мощности на валу двигателя, пропорциональны произведению скоростного напора на угол атаки винтов. Поэтому для получения приемлемых напряжений в лопастях винтов при повышении мощности двигателей пришлось уменьшить угол установки двигателей на 1 град, против 0 град, относительно хорды крыла на Ту-95. Винты АВ-60М с дюралевыми лопастями и профилями типа НАКА имели на крейсерском режиме на 4% большее КПД, чем АВ-60. Увеличение КПД винтов привело к уменьшению километрового расхода топлива. Длина разбега Ту-95М при прочих равных условиях сократилась на 20% по сравнению с Ту-95, и с учетом увеличения взлетной массы практически осталась прежней. С целью уменьшения усилий на штурвале (для подъема носового колеса на разбеге), а также при посадке угол установки стабилизатора по отношению к хорде крыла уменьшили на 1 град. Увеличение мощности двигателей, помимо увеличения максимальных горизонтальных скоростей и увеличения практического потолка, подняло вертикальные скорости и соответственно сократило время набора высоты. Был изменен порядок расхода топлива из различных групп топливных баков, в результате чего задняя центровка сдвинулась вперед при той же нейтральной центровке, соответственно запас продольной устойчивости Ту-95М увеличился.

В 70-е годы Ту-95М вместе с Ту-95 прошел весь цикл доработок и усовершенствований, позволивших ему оставаться в строю вплоть до 80-х годов. В конце своей карьеры Ту-95М были, как и Ту-95, переоборудованы в учебные.



 ЛТХ:
Модификация   Ту-95М
Размах крыльев, м   50.04
Длина, м   46.17
Высота, м   12.5
Площадь крыла, м2   283.7
Масса, кг
  пустого самолета   84300
  максимальная взлетная   182000
Тип двигателя   4 НК-12М
Тяга, кгс   4 х 15000
Максимальная скорость, км/ч   905
Крейсерская скорость, км/ч   720-750
Практическая дальность полета, км   13200
Практический потолок, м   11900
Экипаж, чел   8
Вооружение:

  6 спаренных 23-мм пушек АМ-23, расположенных в 3 оборонительных установках: верхней ДТ-В12, нижней ДТ-Н12, и кормовой ДК-12. Общий боезапас - 2500 выстрелов.
   Самолёты поднимают до 12000 кг боевой нагрузки. У бомбардировщика она была представлена свободнопадающими бомбами калибром от 1500 до 9000 кг, как фугасных, так и ядерных, подвешиваемых в фюзеляжном отсеке.


 Доп. информация :

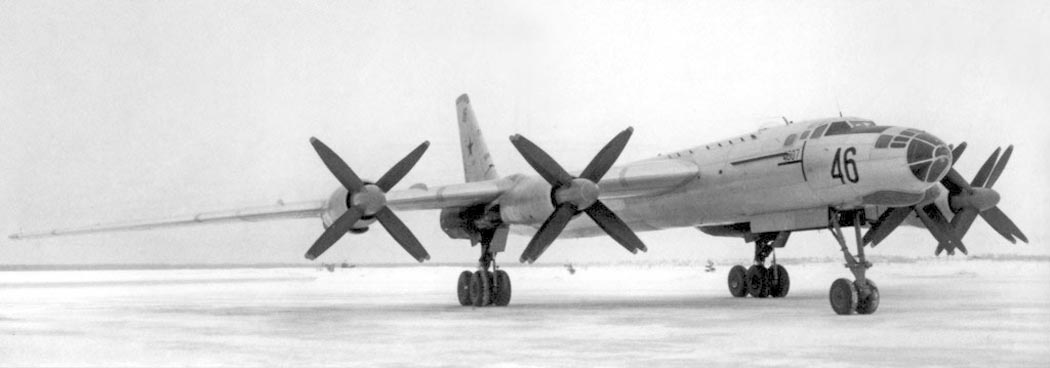

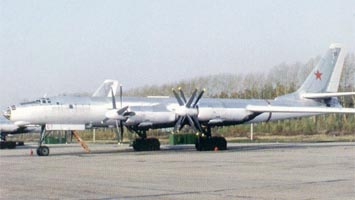

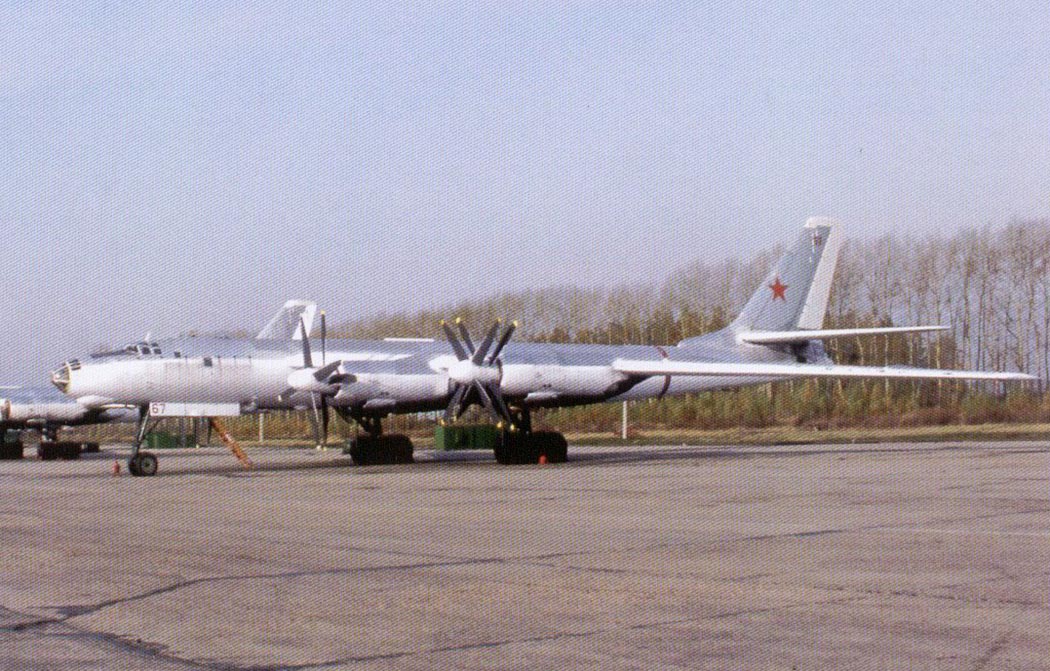

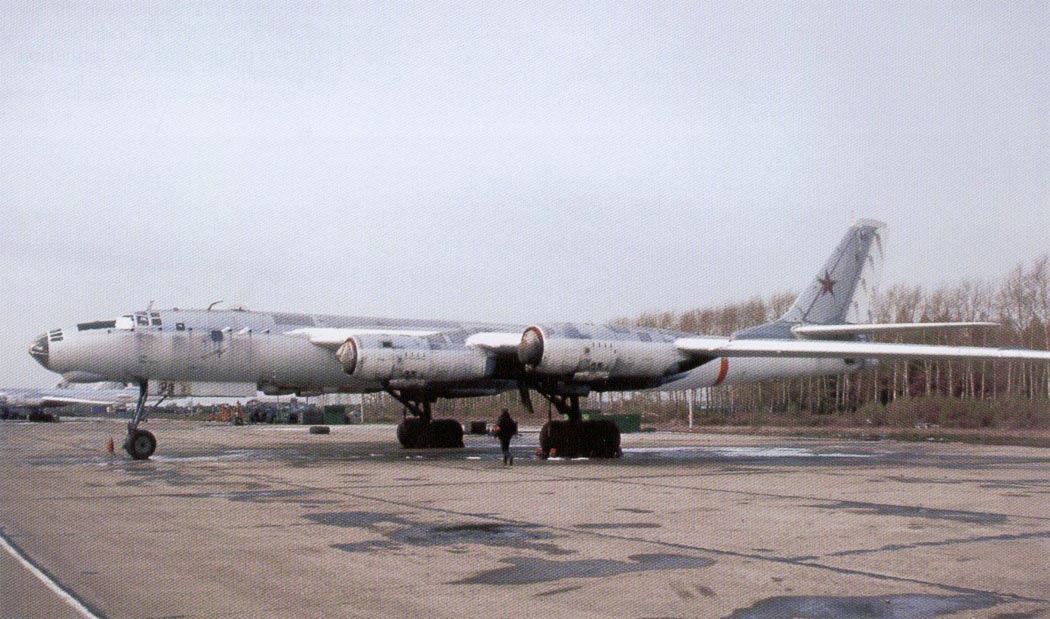

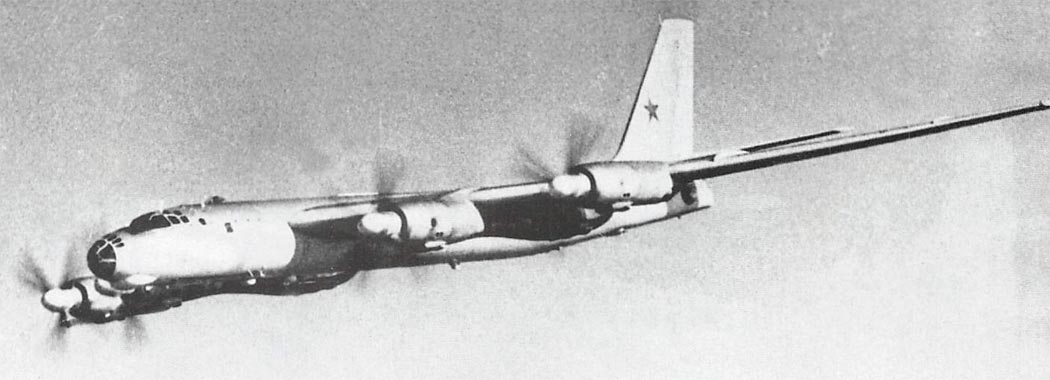

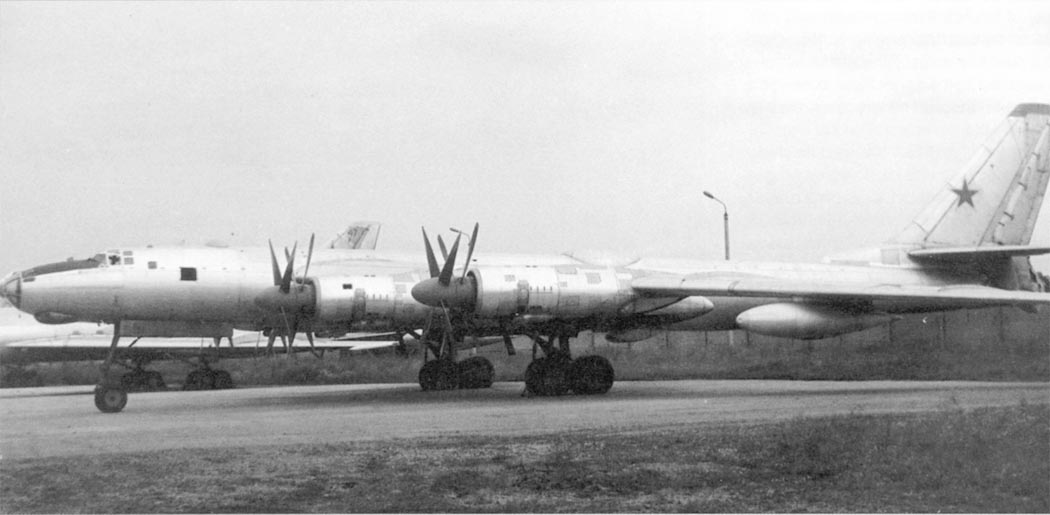

  Фотографии:

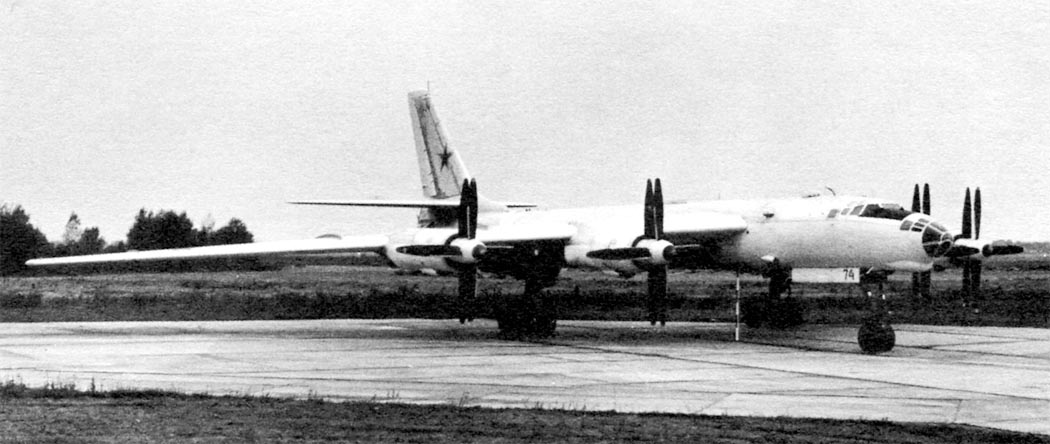

 Ту-95М

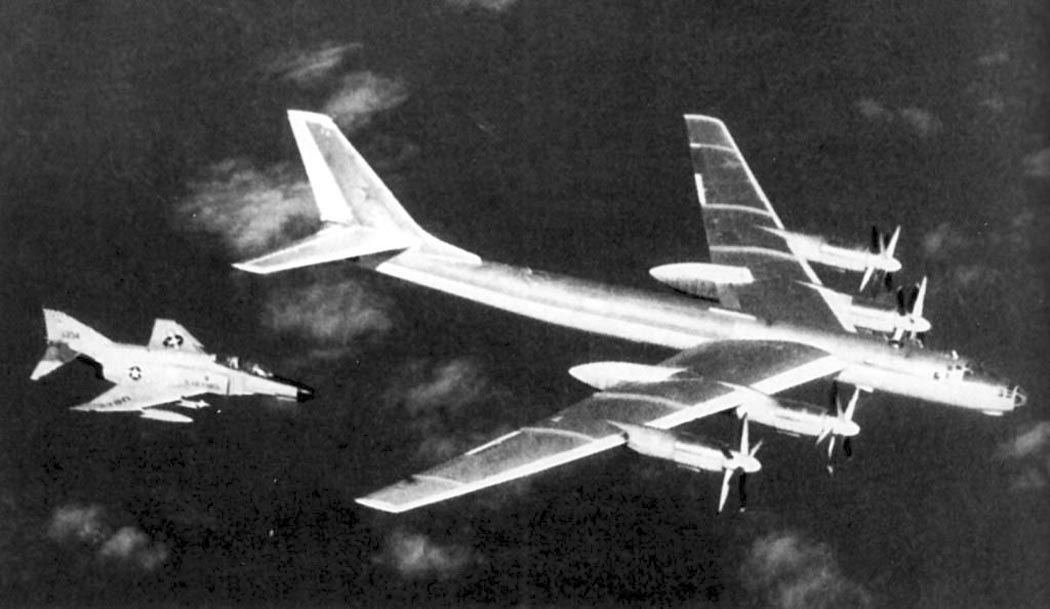

 Ту-95М

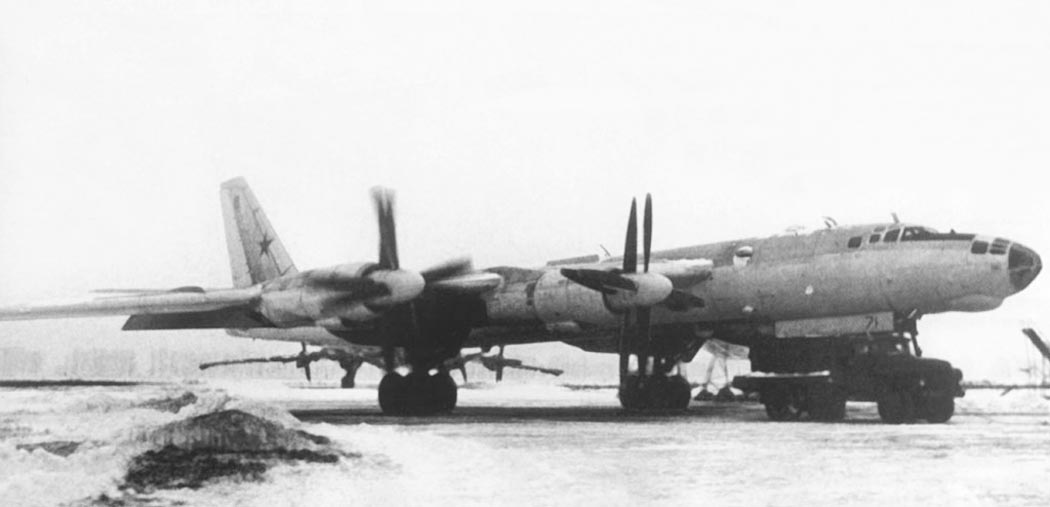

 Ту-95М

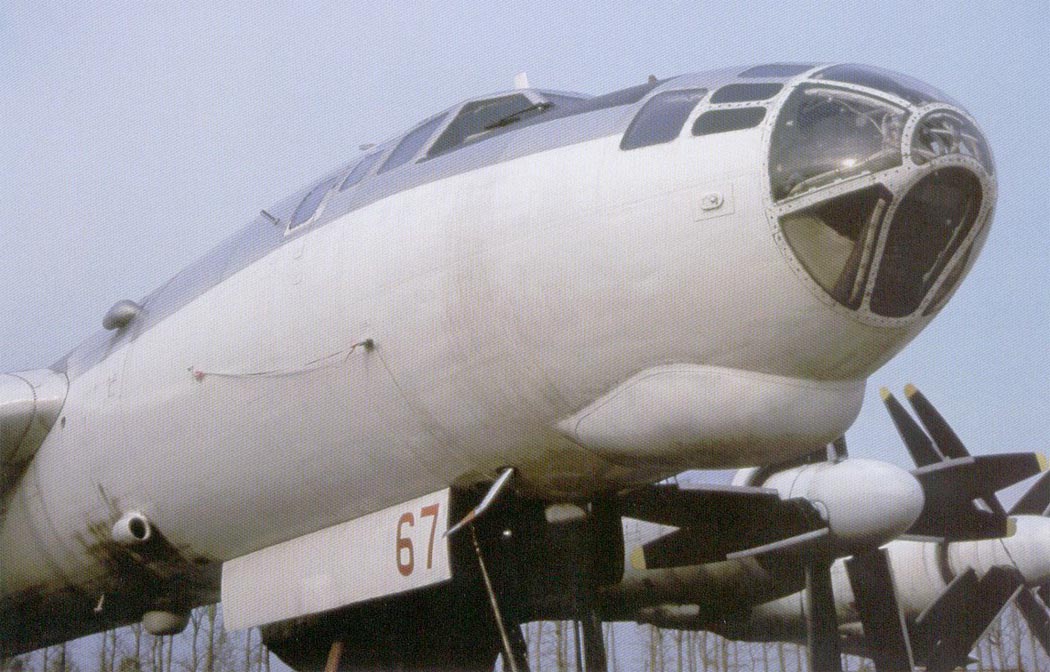

 Ту-95М

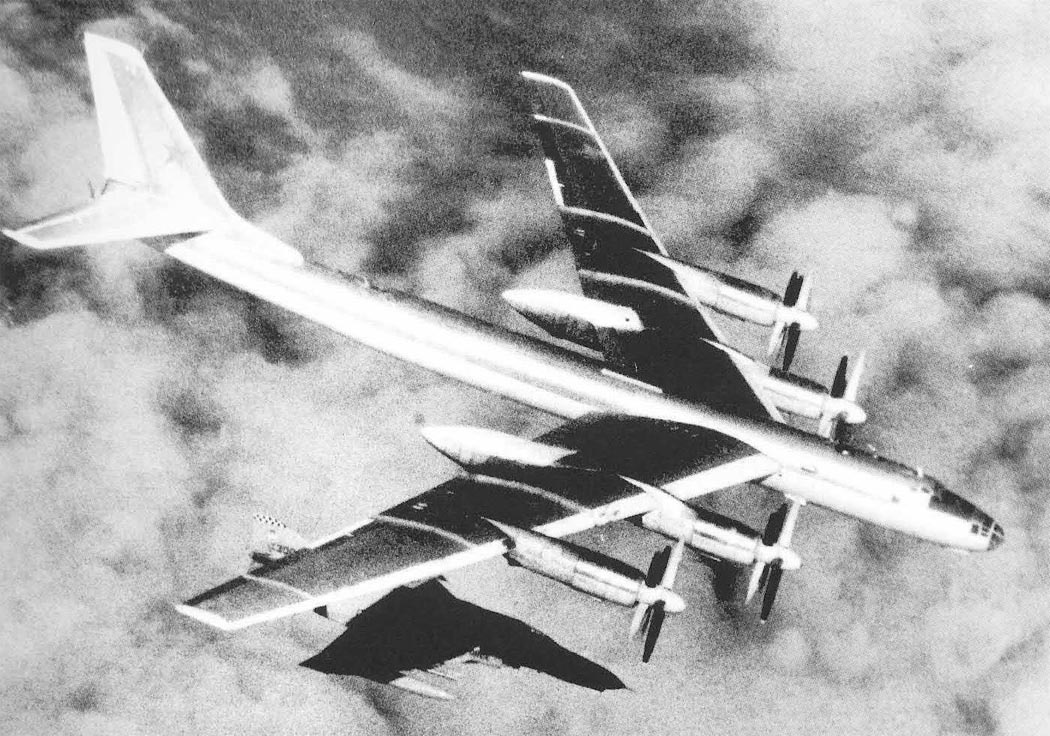

 Ту-95М
 Ту-95М
 Ту-95М
 Ту-95М
 Ту-95М
 Ту-95М

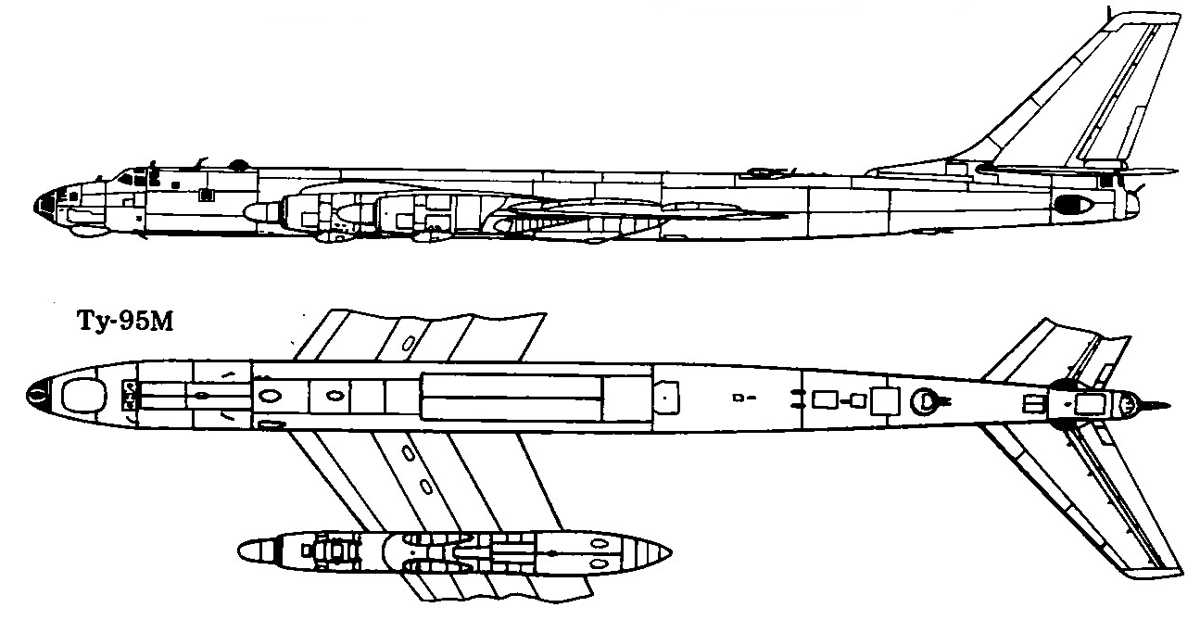

  Схемы:

 Ту-95М

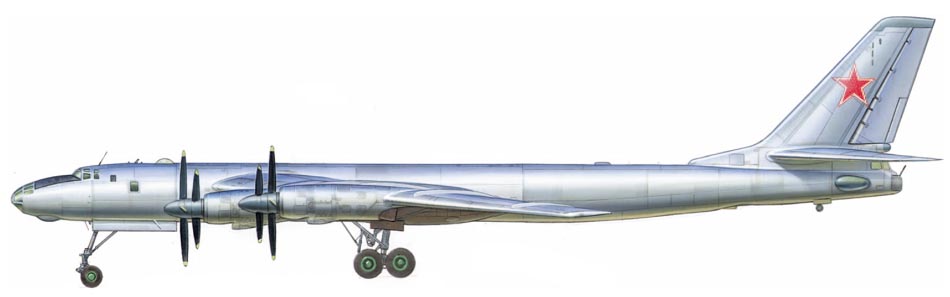

  Варианты окраски:

 Ту-95М







Список источников:

Авиация и Время 1996-05. Владимир Ригмант, Ефим Гордон. Цель- Америка
АвиаКоллекция 2013-04. Владимир Ригмант. Стратегический бомбардировщик Ту-95
Авиация и космонавтика 2000-12. Владимир Ригмант. Ту-95
Авиация и космонавтика 1999-01. Владимир Ригмант. Под знаками "АНТ" и "ТУ"
Крылья Родины 1994-06-07. Д. Антонов, В. Ригмант. Из досье "Русского медведя"
Крылья Родины. 1999-11. Николай Якубович. Межконтинентальный бомбардировщик: Еще раз о Ту-95 и его модификациях
Polygon. Yefim Gordon. Tupolev Tu-95/-142
Роман Астахов. Русская Сила. Стратегический бомбардировщик и ракетоносец Ту-95
Техника и вооружение. Р.Ангельский. Средство доставки
Владимир Ригмант. Под знаками "АНТ" и "ТУ"
ОАО "Туполев" : От АНТ-1 до Ту-334
Владимир Ригмант. Самолеты ОКБ А.Н Туполева
Николай Якубович. Все боевые самолеты Туполева
Airfax. Yefim Gordon, Vladimir Rigmant. Tupolev Tu-95/-142 "Bear"
WarbirdTech 43. Yefim Gordon. Peter Davison. Tupolev Tu-95 Bear
Krasnayazvezda.com. Красная Звезда : Tupolev Tu-95
David Donald. Tupolev Bombers
Midland. Y. Gordon, V. Rigmant. OKB Tupolev
Putnam. Bill Gunston. Tupolev Aircraft since 1922
Air Enthusiast 1971-02-07. The Billion dollar bomber
L+K 1976-16. Jaroslav Schmid. Tupolevuv Gigant
Le Fana de l'Aviation 1997-08-10. K. Kosminkov, M. Saukke. L'Extra-ordinare Tupolev 95
