   А-11 Стриж

Разработчик: КБ Взлет
Страна: Украина
Первый полет:
Тип: Многоцелевой БПЛА
  ЛТХ     Доп. информация






В состав ММБК "Скиф" входит два БПЛА А-11 "Стриж", наземное оборудование командного центра контроля и управления полётом БПЛА, антенная система, катапульта.

В транспортном положении весь комплекс укладывается в КУНГ грузового автомобиля повышенной проходимости.

БПЛА А-11 "Стриж" предназначен для ведения телевизионного наблюдения местности в реальном масштабе времени в светлое время суток и в сумерках. БПЛА может быть использован в качестве воздушной мишени оснащённой пассивными или активными средствами отражения сигналов радиолокаторов. В тепловом диапазоне мощность излучения может достигать 11 кВт ( излучение маршевого пульсирующего воздушно-реактивного двигателя). Возможна установка малогабаритной РЛС мм-диапазона.

Взлет БПЛА осуществляется с катапульты. Посадка под парашютом .

В состав бортового оборудования БПЛА входит:

  • система спутниковой навигации на базе GPS-35;

  • тепловизионная камера или две телекамеры (курсовая и обзорная управляемая);

  • аппаратура управления аппаратом, цифровой радиомодем;

  • телепередатчик с шумоподобным сигналом;

  • система управления на базе процессорного модуля СРи-686Е.

Состав оборудования подбирается согласно требованиям Заказчика.

Отображение информации на мониторе наземной станции контроля и управления полётом о положении БПЛА в реальном масштабе времени при помощи спутниковой навигации.






 ЛТХ:
Модификация   А-11
Размах крыла, м   1.05
Длина, м   1.70
Высота, м   0.35
Масса, кг
  пустого
  максимальная взлетная   30.0
  полезной нагрузки   5.0
  топлива   7.50
Тип двигателя   1 ТРД
Тяга, Н   1 х 75
Максимальная скорость, км/ч   360
Минимальная скорость, км/ч   110
Практическая дальность, км
Радиус действия, км   60
Продолжительность полета, мин   20
Практический потолок, м   4000


 Доп. информация :


 Фотографии:

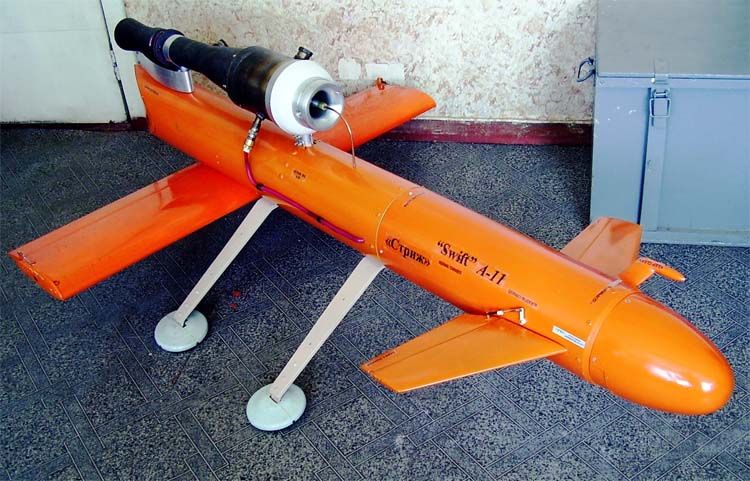

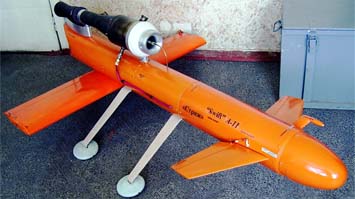

 Макет А-11 Стриж (c) КБ Взлет







Список источников:

ООО "Научно - промышленные системы" КБ "Взлёт". БПЛА А-11 "Стриж"
KBVzlet.com. Перспективные разработки в области беспилотных летательных аппаратов различного класса
