   BQM-34E/F Firebee II

Разработчик: Ryan
Страна: США
Первый полет: 1972
Тип: БПЛа-мишень
  ЛТХ     Доп. информация



BQM-34E/F Firebee II - БПЛа-мишень, разработанный американской фирмой Teledyne Ryan Aeronautical. В середине 60-х годов ВВС и ВМС США были заинтересованы новом скоростном БПЛа-мишени для тренировки пилотов истребителей и операторов систем ПВО. Созданный на  базе дозвукового БПЛА Firebee, BQM-34F Firebee II имел турбореактивный двигатель Continental YJ69-406 тягой 870 кгс и мог развивать скорость до 1.5 Маха. В 1974 году были изготовлены 99 БПЛА и в этом же году они были поставлены на вооружение в ВВС США.

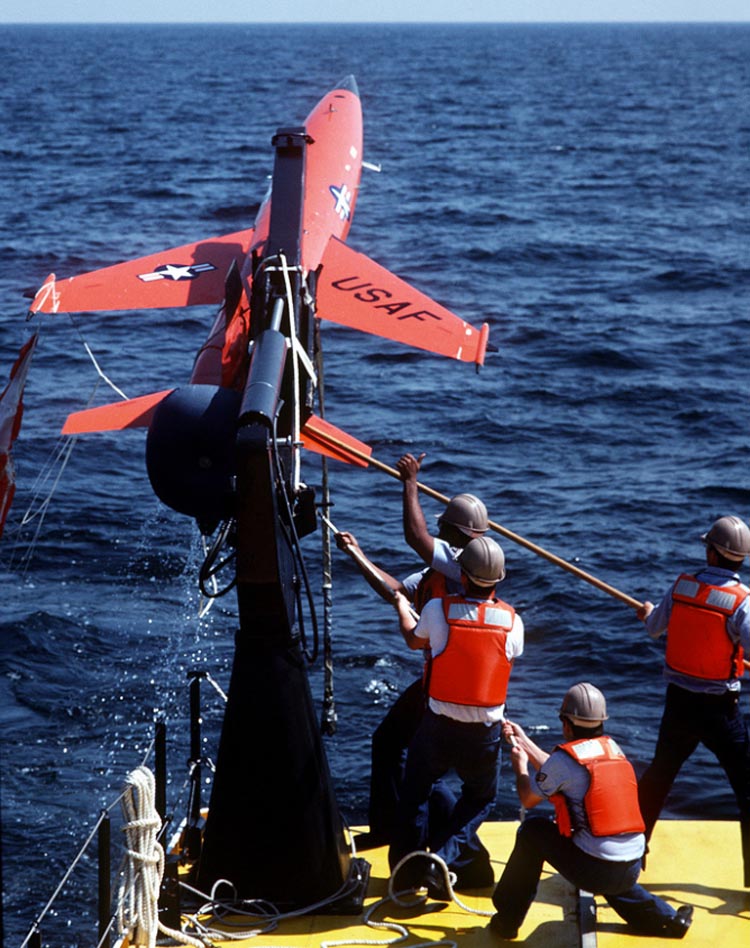

БПЛА запускался  с помощью ракетного ускорителя с наземной пусковой установки или сбрасывался с самолета DC-130, который мог нести до 4 подобных БПЛА. Для обнаружение отработавших BQM-34F использовалась система Mid-Air Retrieval System (MARS), затем они поднимались специально оборудованным вертолетом  с высоты до 24 метров. При падении на воду БПЛА мог несколько часов плавать на поверхности. Радиоэлектронное оборудование мишени позволяло ей изображать различные  радиолокационные "отметки" и летать на высоте от 15 метров и на расстояние до 322 километров.









 ЛТХ:
Модификация   BQM-34F
Размах крыла, м   2.94
Длина , м   8.88
Высота, м   1.69
Масса, кг   1116
Тип двигателя   1 ТРД Continental YJ69-406
Тяга, кгс   1 х 870
Максимальная скорость, М   1.5
Практическая дальность, км   322
Продолжительность полета, мин   73
Минимальная высота полета, м   15


 Доп. информация :


  Фотографии:

 BQM-34E
 BQM-34F

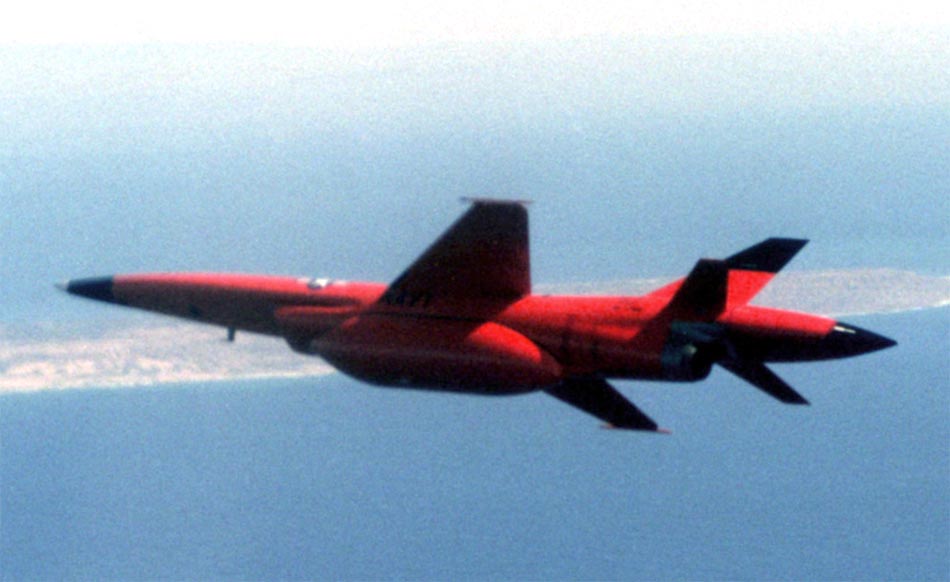

 BQM-34F

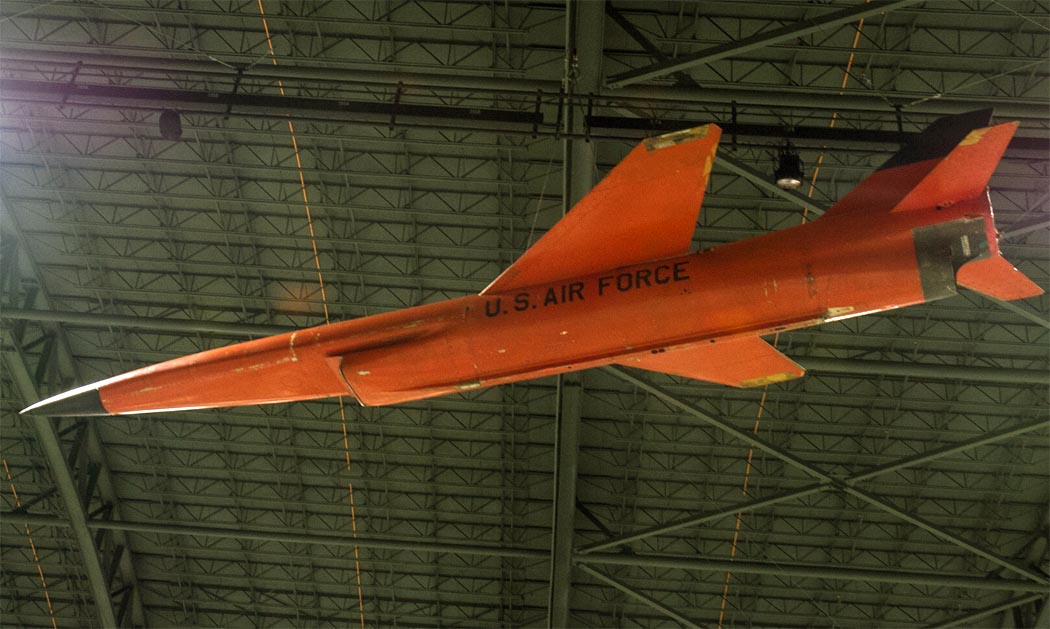

 BQM-34F
 BQM-34F

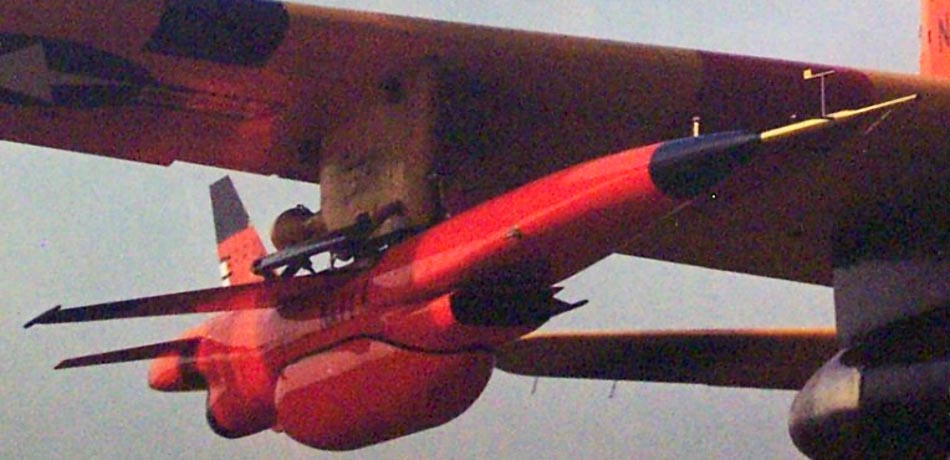

 BQM-34F под крылом B-52

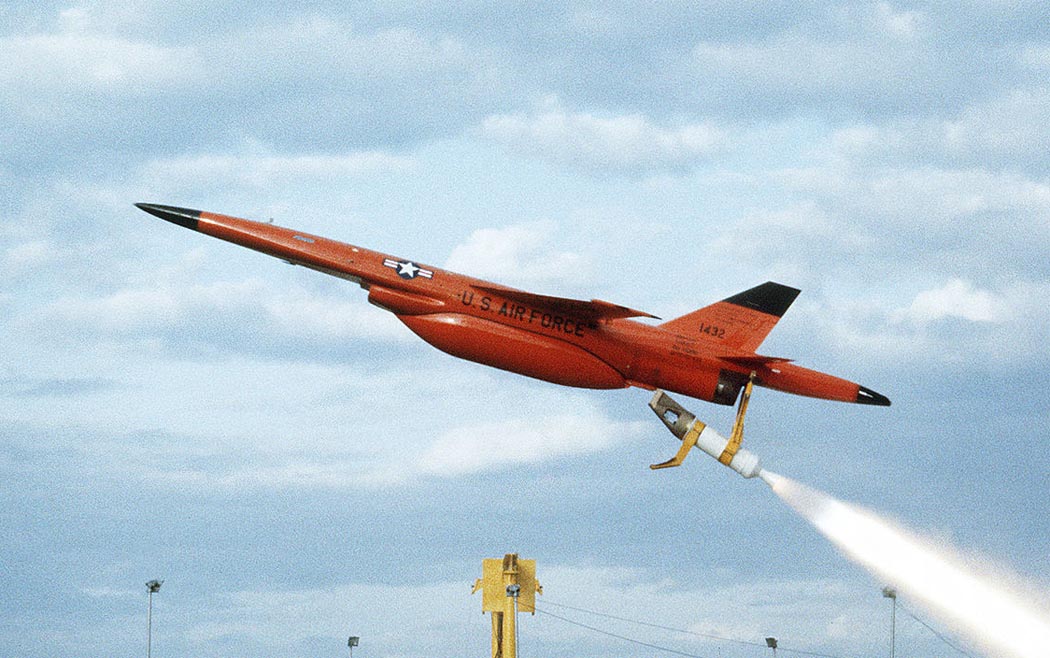

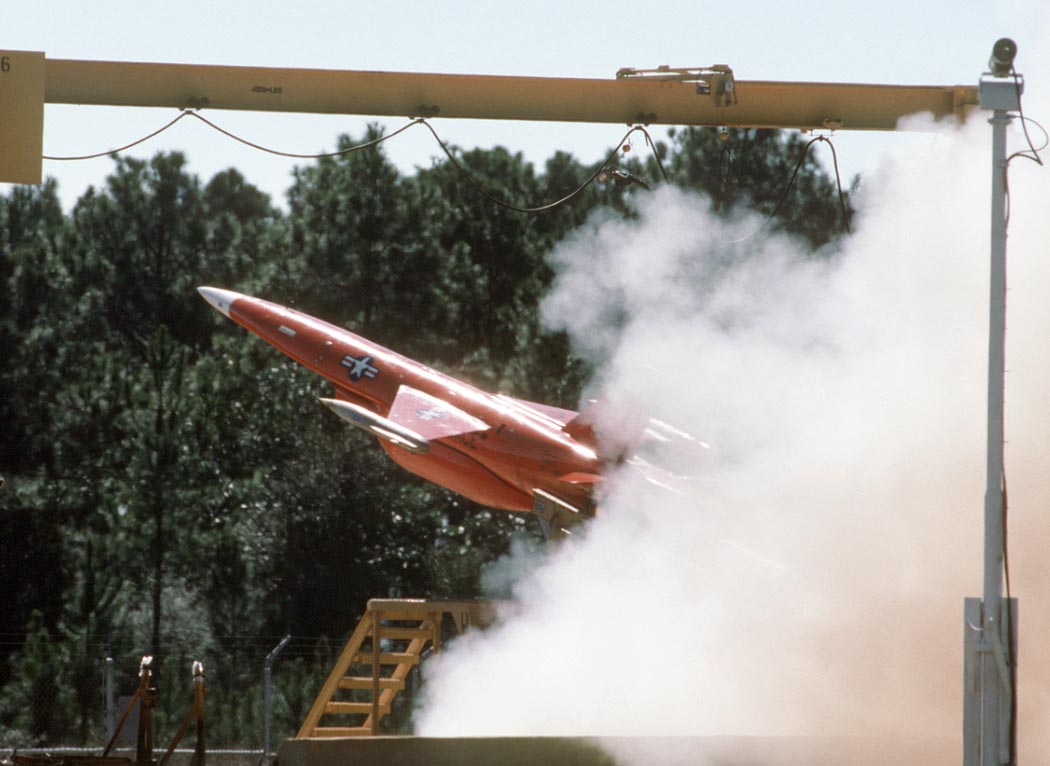

 Запуск BQM-34F с наземной ПУ







Список источников:

Designation-systems.info. Teledyne Ryan Q-2/KDA/xQM-34/BGM-34 Firebee
Nationalmuseum.af.mil. Ryan BQM-34F Firebee II
USAF Museum. Aircraft Virtual Gallery. Teledyne Ryan BQM-34F Firebee II
