главная беспилотные аппараты
   BZK-005

Разработчик: Harbin
Страна: Китай
Первый полет: 2001
Тип: Разведывательный БПЛА
  ЛТХ     Доп. информация



Китайский БПЛА BZK-005 был разработан Пекинским университетом аэронавтики и астронавтики совместно с группой Harbin Aviation Industrial Group (HAIG) еще в начале 2000-х годов как разведывательный аппарат для средних / больших высот и дальности полета.

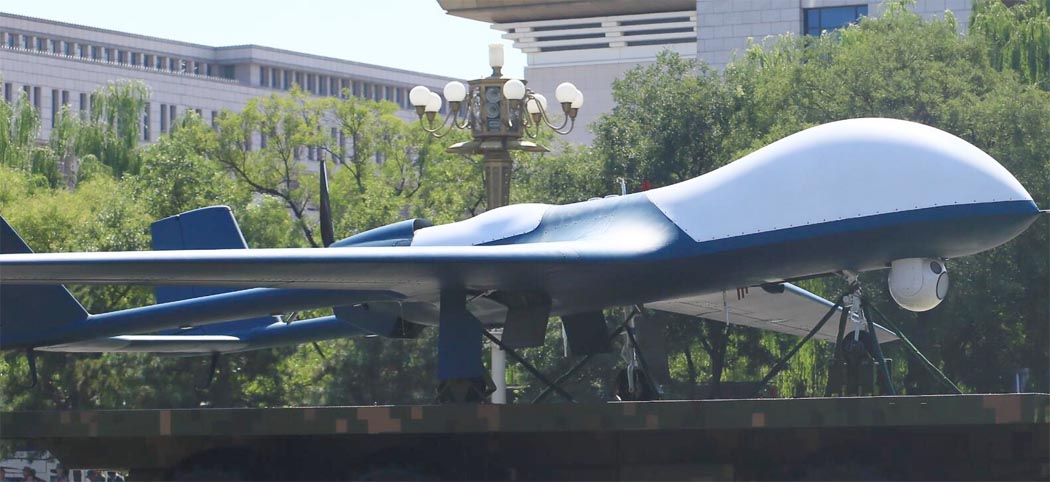

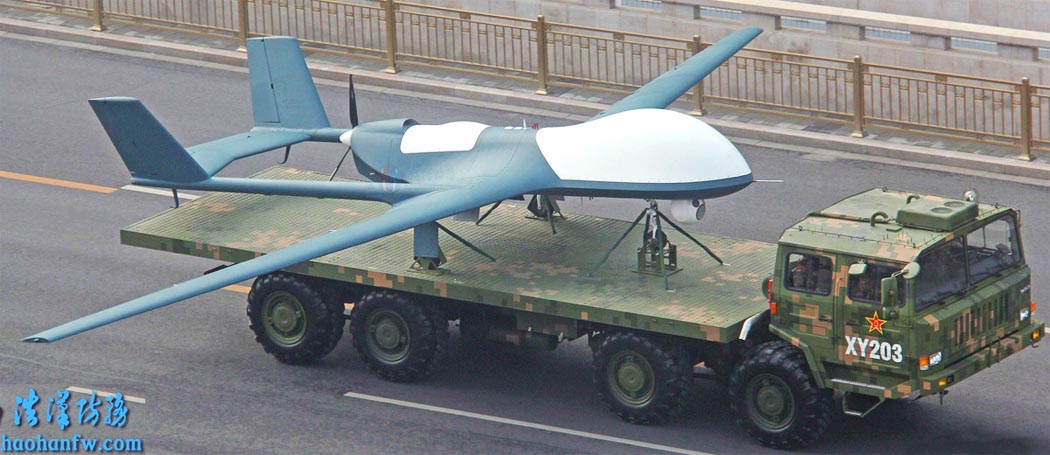

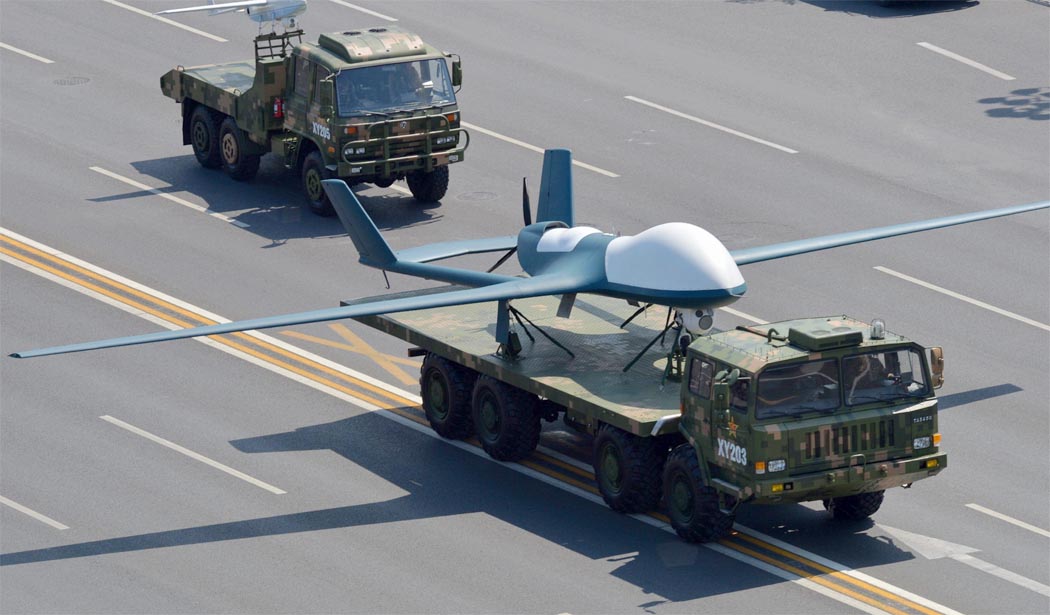

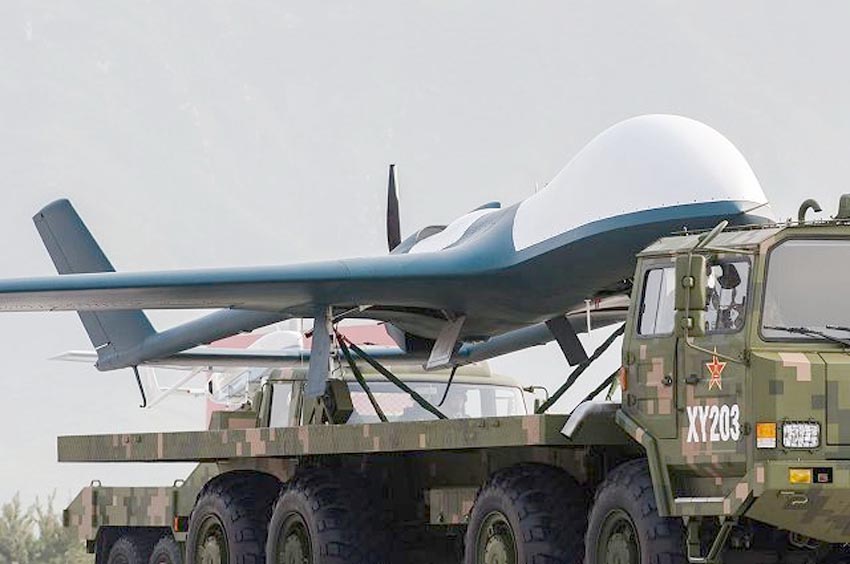

Первая информация (видео-ролик) о разведывательном БЛА BZK-005 была представлена на выставке в Чжухае (2006 г.), публично аппарат был впервые продемонстрирован на военном параде в Пекине 3 сентября 2015 г.

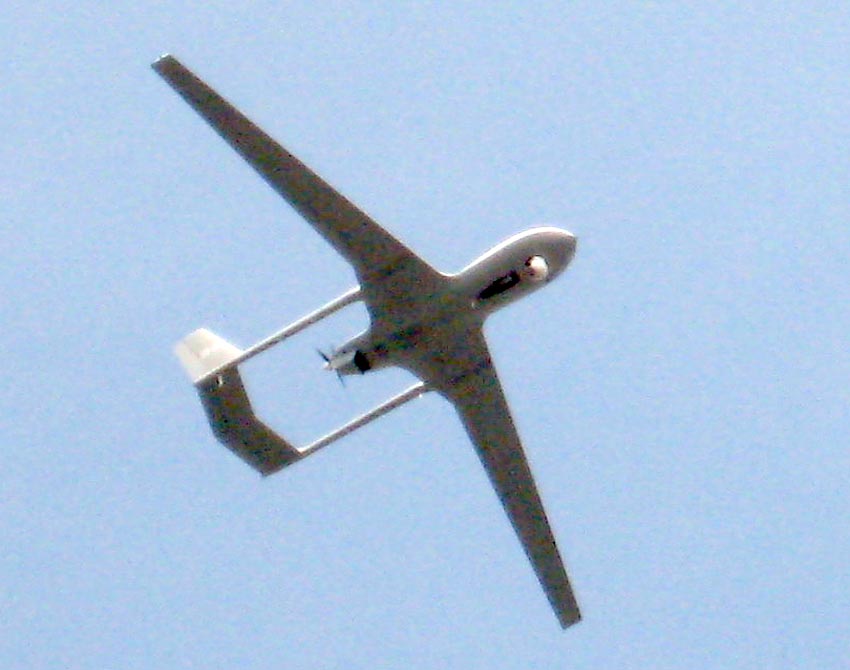

БЛА спроектирован по двухбалочной схеме, поршневой двигатель с толкающим трехлопастным винтом установлен в хвостовой части фюзеляжа. Имеет хвост с V-образной формой плавников. Антенна SATCOM обеспечивает прямую передачу данных на тысячи километров. На небольшой башне устанавливается FLIR / ПЗС-камеры. Они могут быть использованы для фоторазведки если это необходимо. БПЛА также имеет большой размах крыла и экономичные турбовинтовые двигатели. Корпус выполнен с использованием большого количества композитных материалов. Это поможет увеличить дальность и высоту полета, и уменьшить его RCS.

Взлетная масса 1250 кг, масса полезной нагрузки 150 кг, практический потолок 8000 м, дальность полета 2400 км, продолжительность полета 40 ч.

БПЛА BZK-005 состоят на вооружении НОАК, в 2013 г. один их них выполнил полет в районе островов Сенкаку, являющихся предметом территориальных разногласий между КНР и Японией; на перехват были подняты истребители F-15J ВВС Сил самообороны Японии. Летом 2016 г. аппараты BZK-005 были замечены на искусственном острове Вуди в Южно-Китайском море.








 ЛТХ:
Модификация   BZK-005
Размах крыла, м   18.00
Длина, м
Высота, м
Масса, кг
  пустого
  топливо
  полезной нагрузки   150
  максимальная взлетная   1250
Тип двигателя   1 ПД
МощностьЮ, л.с.   1 х
Крейсерская скорость, км/ч   150-180
Дальность действия, км   2400
Продолжительность полета, ч   40
Практический потолок, м   8000


 Доп. информация :


  Фотографии:

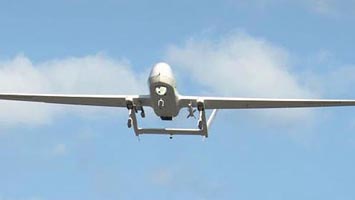

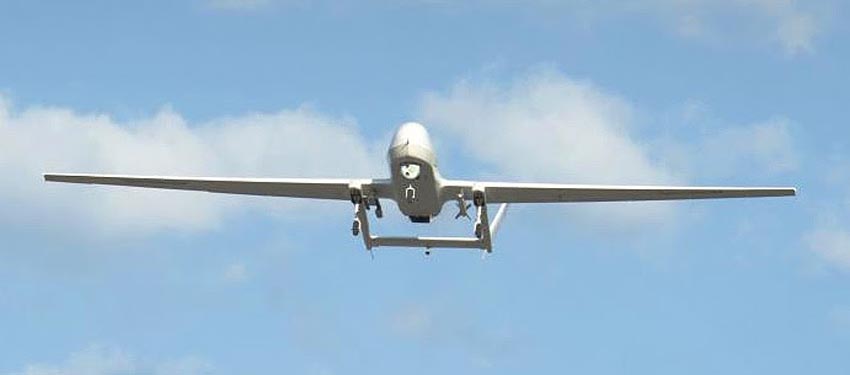

 BZK-005
 BZK-005
 BZK-005
 BZK-005
 BZK-005
 BZK-005

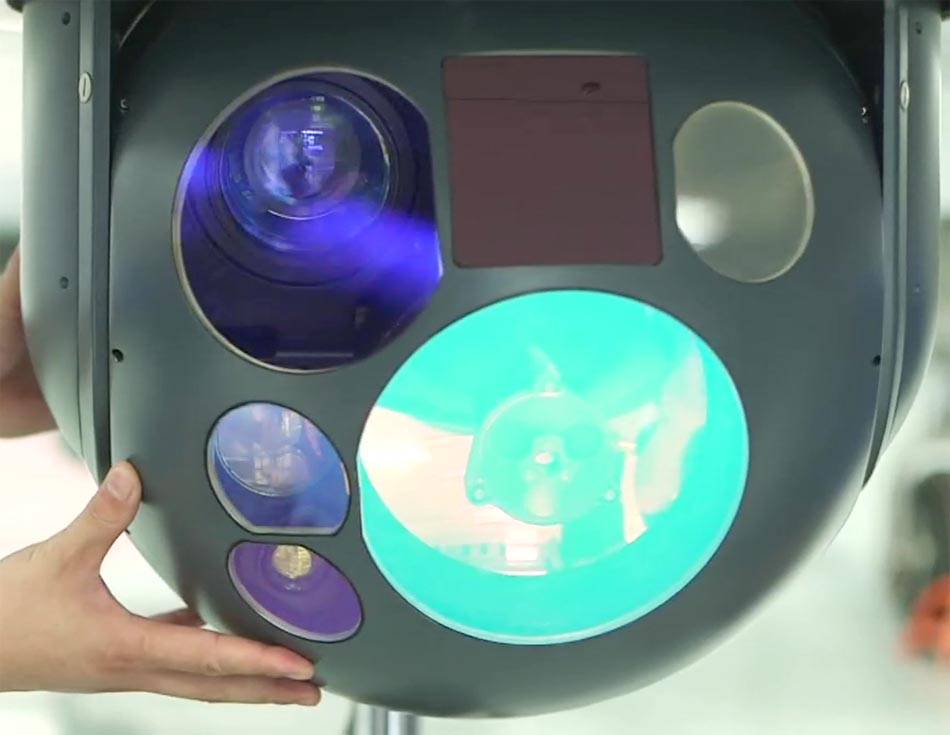

 Турель с FLIR / ПЗС-камерами на BZK-005
