главная беспилотные аппараты
   Дань

Разработчик: ОКБ Сокол
Страна: Россия
Первый полет: 1993
Тип: БПЛА-мишень
  ЛТХ     Доп. информация






БПЛА "Дань", спроектированный в казанском опытно-конструкторское бюро "Сокол", предназначен для имитации средств воздушного нападения типа ДПЛА, крылатых ракет (в частности КР "Томагавк") и дозвуковых самолетов тактической авиации при проведении боевой подготовки войск, испытаниях зенитных комплексов и бортовых систем вооружения самолетов-истребителей

В состав комплекса входят: летательный аппарат – воздушная мишень “Дань”, наземные средства управления, средства наземного обслуживания.

Воздушная мишень “Дань” предназначена для имитации ДПЛА крылатых ракет и дозвуковых самолетов тактической авиации при проведении боевой подготовки войск и испытаниях зенитных ракетных, стрелковых и артиллерийских комплексов и систем вооружения самолетов-истребителей.

Наземные средства управления предназначены для управления полетом мишени или группы мишеней, приема, отображения и документирования телеметрической, а также внешнетраекторной информации, обеспечения связи с командным пунктом полигона и средствами наземного обслуживания комплекса.

Средства наземного обслуживания - пусковые установки; средства воздушного запуска двигателя; наземная автоматизированная система контроля; транспортно-заряжающая машина; комплект технологического оборудования предназначены для проведения подготовок и пусков мишени, в т.ч. для подготовки к повторному применению; при этом возврат мишени после посадки может выполняться с помощью ТЗМ или вертолетом Ми-8МТ, укомплектованным системой поиска мишени.

Основные режимы полета: взлет, набор высоты, горизонтальный полет, снижение, развороты, “змейка”, пикирование, кабрирование, пикирование с переводом в кабрирование, полет на малой высоте, посадка парашютная.

При отработках систем вооружения в сложной помеховой обстановке или в условиях создания искусственных помех возможна установка постановщика помех, радиотехнического имитатора цели и системы промаха.

По требованию заказчика в целях использования мишени в качестве унифицированного носителя устанавливается радиолокатор бокового обзора и многоканальный радиометр. При этом наземные средства управления дорабатываются путем ввода пункта приема и дешифрирования информации.




 ЛТХ:
Модификация   Дань
Размах крыла, м   2.70
Длина, м   4.60
Высота, м   0.815
Масса, кг   345
Тип двигателя   1 ТРД МД-120
Тяга, кгс   1 х 120
Скорость полета, км/ч   400-750
Продолжительность полета, мин   25-70
Минимальная высота полета, м   50
Практический потолок, м   9000


 Доп. информация :


  Фотографии:

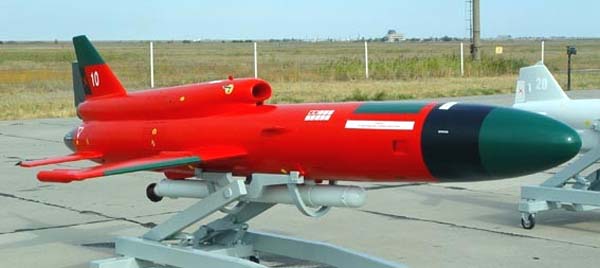

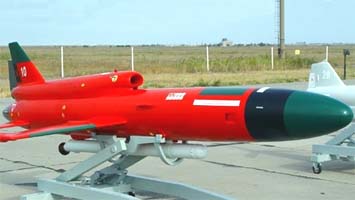

 Дань

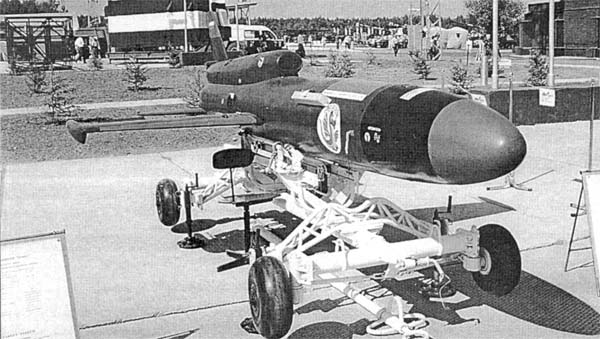

 Дань







Список источников:

Missiles.ru. Комплекс воздушной мишени "Дань"
Крылья Родины. Владимир Ильин. Летающий роботы
C.Ганин, А.Карпенко, В.Колногоров, Г.Петров. Беспилотные летательные аппараты
Взлет. Андрей Фомин. ГЛИЦ отметил свое 85-летие
