главная беспилотные аппараты
   Demon

Разработчик: BAe
Страна: Великобритания
Первый полет: 2010
Тип: Экспериментальный БПЛА
  ЛТХ     Доп. информация



Можно ли управлять движением самолёта, не используя ни единой подвижной плоскости? Решение этой задачи сулит целый ряд выгод, но на пути к заветной цели конструкторы уже набили немало шишек. Но вот новый экзотический британский аппарат совершил, по определению его создателей, "исторический полёт". Исторический не исторический, а важный – это точно.

17 сентября 2010 года с аэродрома на острове Уолни (Walney) в Камбрии в небо поднялся беспилотный турбореактивный самолёт Demon. Этот уникальный аппарат избавлен своими создателями от необходимости использования для манёвров элеронов, закрылков и рулей.

Правда, эти подвижные элементы оперения на "Демоне-демонстраторе" всё же присутствуют, но отключаемые. Оставили их для того, чтобы сравнивать поведение машины при управлении классическим и новым способами.

Последний называется "жидкостный (или, можно сказать, струйный) контроль полёта" (fluidic flight control). Если говорить упрощённо, работает он так: воздух, усиленно нагнетаемый в отдельные участки внешнего потока близ несущих поверхностей, меняет распределение давления вокруг аппарата и тем самым разворачивает его в нужную сторону.

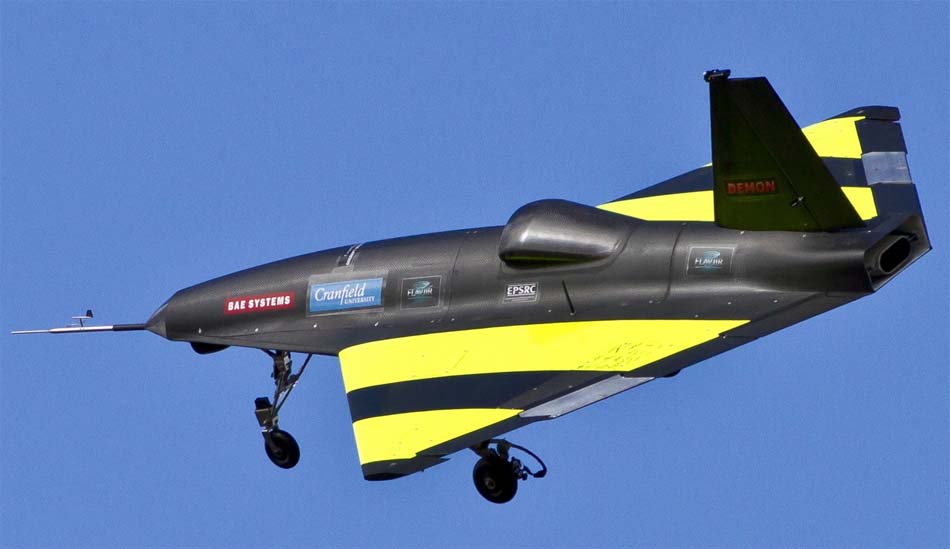

Так выглядит результат пяти лет работы и потраченных на неё $9,8 миллиона (фото BAE Systems).

Замысловатая вроде бы схема имеет глубокий смысл и в конечном счёте приводит к упрощению устройства самолёта, к повышению надёжности аппарата.

Часть миссии Demon, в теории, способен выполнять полностью автономно, но пока для тестов используется только дистанционное управление.

Поясним, традиционная механизация крыла применяется не только для управления самолётом по крену, но и для регулирования подъёмной силы на взлёте и при посадке, движении с малой скоростью, а на аппаратах-бесхвостках она выполняет и функцию руля высоты.

Все эти закрылки, флапероны и элероны неплохо работают со времён братьев Райт, но, очевидно, повышают сложность конструкции, её вес, трудоёмкость обслуживания и шанс на поломку. Потому инженеры ищут альтернативные способы изменения направления или высоты полёта.

И тут уже много лет эксперименты идут в области управления пограничным слоем, базирующиеся, в свою очередь, на эффекте Коанды. Откачивая или вдувая воздух в ключевых точках крыла или фюзеляжа, можно с помощью сравнительно тонких струй влиять на бег больших потоков.

Вот только обычно явление Коанды новаторы использовали для уменьшения аэродинамического сопротивления самолёта и резкого увеличения подъёмной силы на малых скоростях, а иной раз и вовсе - как основной метод создания подъёмной силы (последний пример такого рода - мини-НЛО).

А британцы нацелили свою разработку именно на проблему управления. Не зря Demon был построен в рамках программы с говорящим названием "Интегрированное промышленное исследование летательного аппарата без управляющих поверхностей" (Flapless Air Vehicle Integrated Industrial Research - FLAVIIR).

Весит Demon 90 килограммов, размах его крыльев равен 2,5 метра, а скорость достигает 278 километров в час.

Родился этот необычный аппарат в кооперации транснационального аэрокосмического и оружейного гиганта BAE Systems, университета Крэнфилда (Cranfield University) и девяти других организаций Великобритании. Финансируется программа FLAVIIR компанией BAE Systems и британским Советом по инженерным и физическим научным исследованиям (EPSRC).

Итак, нагнетание воздуха в набор щелей в крыле создаёт на его поверхностях желаемые перепады давлений, что и приводит к поворотам, снижению или набору высоты. Первый же полёт беспилотника Demon без включения классических элеронов и закрылков показал, что данная идея работоспособна.

Для того чтобы применить описываемый эффект для контроля за полётом беспилотника, форму задней кромки его крыла несколько изменили (в сравнении с традиционными профилями). Однако её общая толщина осталась примерно такой же, как у обычных самолётов, что важно в плане перспективы распространения технологии.

Это в общем-то и всё, что можно заметить при беглом осмотре самолёта снаружи, не считая необычного вида выходного сопла двигателя. Остальные новации (то есть комплекс механизмов, управляющих всеми этими добавочными воздушными потоками) – скрыты внутри.

В пресс-релизе BAE Systems Ричард Уильямс (Richard Williams), директор программы инноваций Future Capability, сказал о полёте в Камбрии: "Я уверен, что стал свидетелем важного момента в истории авиации".

"Заставить самолёт летать и маневрировать безопасно без использования обычных рулей - это само по себе достижение. В то же время для его реализации мы применили ряд новых методов строительства и новых механизмов управления. Это очень амбициозная цель. И мы её достигли", - добавил профессор из Крэнфилда Джон Филдинг (John Fielding), главный инженер и лидер команды, спроектировавшей "Демона".

Британцы говорят, что Demon не будет производиться серийно, но отработанные на нём принципы в будущем, вполне вероятно, найдут применение на других летательных аппаратах. Demon, собственно говоря, для того и нужен, чтобы набить новые шишки с экзотической технологией.





 ЛТХ:
Модификация   Demon
Размах крыла, м   2.53
Длина, м   2.96
Высота, м   0.91
Масса, кг   90
Тип двигателя   1 ТРД
Тяга, кгс   1 х
Максимальная скорость, км/ч   278
Крейсерская скорость, км/ч
Продолжительность полета, ч
Практический потолок, м
Полезная нагрузка:


 Доп. информация :


 Фотографии:

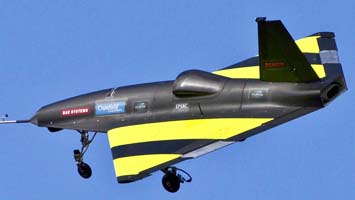

 Demon
 Demon
 Demon







Список источников:

Леонид Попов. Демон-демонстратор справился с полётом без элеронов
Defenceforumindia.com. UAVs and UCAVs UK

BAESystems.com. Demon UAV - Flying Without Flaps
