главная беспилотные аппараты
   Е08

Разработчик: Эникс
Страна: Россия
Первый полет: 2009
Тип: БПЛА-мишень
  ЛТХ     Доп. информация






Комплекс малоразмерной воздушной мишени Е08 является эффективным средством имитации малоразмерных маневренных целей типа ДПЛА, планирующих управляемых авиабомб, а также крылатых ракет при боевой подготовке войск.

Комплекс предназначен для обеспечения боевой подготовки войск на полигонах МО, оборудованных полигонными средствами обеспечения применения мишени.

Комплекс размещается на двух автомобилях на базе шасси ГАЗ-3308. На одном автомобиле с кузовом типа КУНГ размещается наземная станция управления (НСУ), обеспечивающая управление применением мишени, а также другое вспомогательное оборудование. Второй автомобиль с кузовом с задним открывающимся бортом, дугами и тентом является транспортной машиной средств поиска и эвакуации (МПЭ). МПЭ оборудована подъемным механизмом и комплектом приспособлений для эвакуации мишеней. Возможно одновременное управление (групповой полет) до 4 мишеней.

Воздушная мишень E08 - продолжение семейства мишеней Е95М с увеличенным размером крыла и фюзеляжа для увеличения ЭПР.

Имитирует дозвуковые маневрирующие цели типа крылатая ракета, планирующая бомба, ДПЛА. Старт мишени выполняется с буксируемой наземной пусковой установки.

Мишень после старта обеспечивает: выход на заданную высоту, горизонтальный полет, выполнение заданных маневров в вертикальной и горизонтальной плоскостях, а также посадку как по радиокомандам с земли, так и по программе. Управление мишенью в полете осуществляется с наземной мобильной станции управления.

В аварийных ситуациях предусмотрено принудительное прекращение полета мишени как по сигналам бортовых систем, так и по радиокоманде. Посадка мишени осуществляется на парашюте на ровную неподготовленную площадку.

Применение пульсирующего воздушно-реактивного двигателя собственной разработки компании обеспечивает низкую стоимость и простоту эксплуатации мишени.

ННаземная станция управления Е95У предназначена для проведения:

  • предполетной подготовки мишеней к применению;
  • предстартового контроля мишеней;
  •  проведения старта мишеней;
  • управления полетом мишеней;
  • подготовки программ полета;
  • подготовки наземных средств применения мишеней.

НСУ построена на базе полноприводного автомобиля ГАЗ-3308. В процессе выполнения полетного задания производится радиокомандное управление мишенью из НСУ, при этом на экране автоматизированного рабочего места (АРМ) оператора управления полетом мишени отображается информации о ее местоположении и телеметрическая информация. Управление мишенью может осуществлятся как вручную - подачей команд непосредственно с пульта АРМ оператора, так и по программе АРМ, обеспечивающей автоматическое управление прохождением мишенью разработанного маршрута. В процессе полета возможен переход от программного управления к ручному и наооборот. При возникновении внештатных ситуаций, например, при отказе радиолинии управления, управление мишенью осуществляется при помощи средств бортовой автоматики, обеспечивающей прекращение полета и ее посадку на парашюте. После завершения программы полета мишень выводится в зону посадочной площадки и производится посадка ее на парашюте.
В состав НСУ входят:

  • наземная аппаратура радиоуправления;
  • система электроснабжения наземного оборудования;
  • система снабжения сжатым воздухом;
  • система жизнеобеспечения и бытового обеспечения;
  • средства связи;
  • ЗИП.







 ЛТХ:
Модификация   E08
Диаметр несущего винта, м   5.00
Длина, м   4.15
Диаметр фюзеляжа, м
Ширина, м
Масса, кг
  пустого
  максимальная взлетная   75
Тип двигателя   1 ВРД М135
Тяга, кгс   1 х
Максимальная скорость, км/ч   300
Крейсерская скорость, км/ч   200-300
Радиус действия, км
Продолжительность полета, мин   30
Практический потолок, м   3000


 Доп. информация :


 Фотографии:

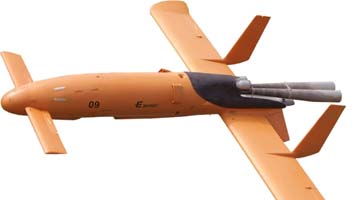

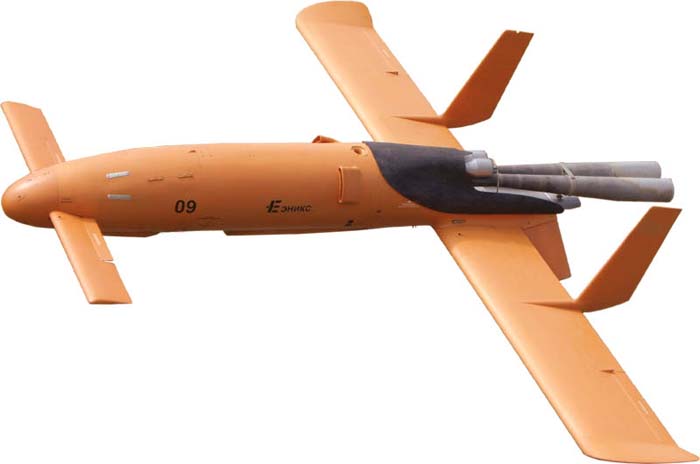

 Е08  (с) Эникс

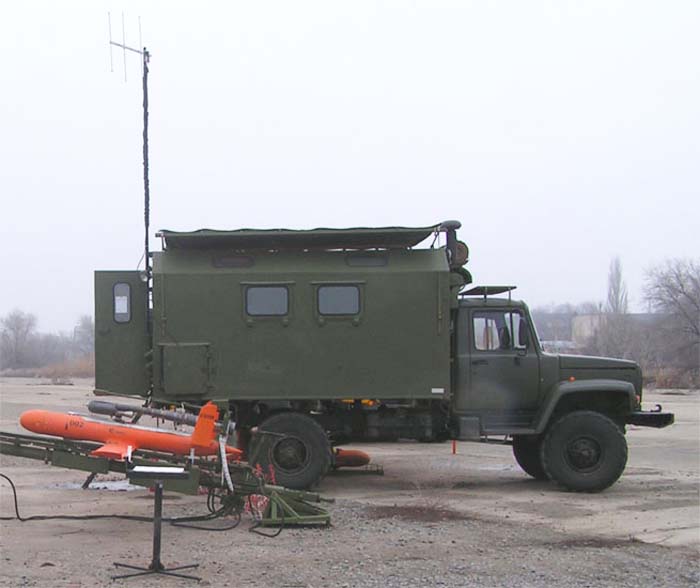

 Наземная станция управления Е95У  (с) Эникс

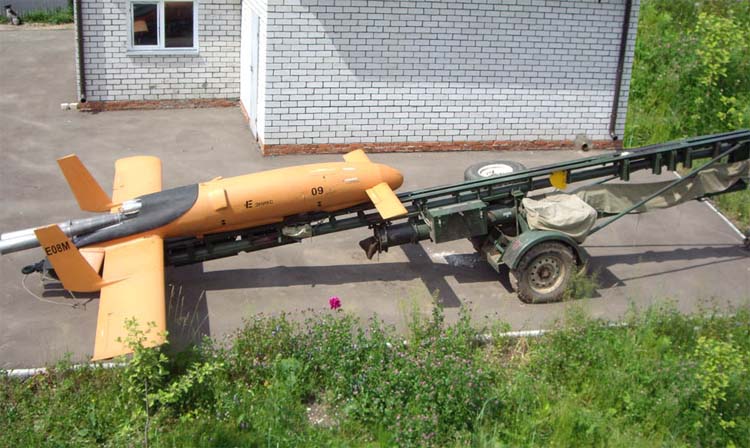

 Пусковая установка Е08П  (с) Эникс







Список источников:

Компания "Эникс". Воздушная мишень E08


Уголок неба. 2009
