главная беспилотные аппараты
   Е2Т

Разработчик: Эникс
Страна: Россия
Первый полет: 2005
Тип: БПЛА-мишень
  ЛТХ     Доп. информация






Комплекс малоразмерной воздушной мишени Е2Т является эффективным средством имитации малоразмерных маневренных целей типа ДПЛА, планирующих управляемых авиабомб, а также крылатых ракет при боевой подготовке войск.

Комплекс размещается на двух автомобилях на базе шасси ГАЗ-3308. На одном автомобиле с кузовом типа КУНГ размещается наземная станция управления (НСУ), обеспечивающая управление применением мишени, а также другое вспомогательное оборудование. Второй автомобиль с кузовом с задним открывающимся бортом, дугами и тентом является транспортной машиной средств поиска и эвакуации (МПЭ). МПЭ оборудована подъемным механизмом и комплектом приспособлений для эвакуации мишеней.

В состав комплекса входят: Воздушная мишень E2T, Наземная станция управления Е2У и Пусковая установка Е95П.

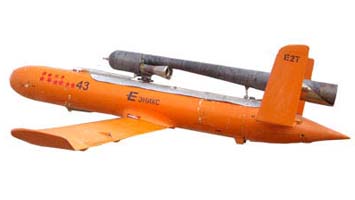

Воздушная мишень E2T компании Эникс имитирует дозвуковые маневрирующие цели типа крылатая ракета, планирующая бомба, ДПЛА. Старт мишени выполняется с буксируемой наземной пусковой установки.

В состав комплекса входят воздушная мишень, автономная наземная станция управления, ПУ и комплект технологического оборудования. Старт - с буксируемой пневматической катапульты, посадка - на парашюте. Управление в полете - с наземной мобильной станции управления, предусмотрено принудительное прекращение полета по сигналам бортовых систем или по радиокоманде. Режимы полета - автоматический возврат и облет точки. Полезная нагрузка - линза Люнеберга, уголковый отражатель, ложная тепловая цель, дымовой трассер. Выпускается серийно.

Мишень после старта обеспечивает: выход на заданную высоту, горизонтальный полет, выполнение заданных маневров в вертикальной и горизонтальной плоскостях, а также посадку как по радиокомандам с земли, так и по программе. Управление мишенью в полете осуществляется с наземной мобильной станции управления.

ЭПР мишени:

  • ЭПP с линзой Люнеберга, кв.м - 7,5

  • ЭРП с уголковым отражателем, кв.м - 1 ... 1,5

  • Без средств увеличения ЭПР, кв.м - 0,15.

В аварийных ситуациях предусмотрено принудительное прекращение полета мишени как по сигналам бортовых систем, так и по радиокоманде. Посадка мишени осуществляется на парашюте на ровную неподготовленную площадку.

Наземная станция управления предназначена для проведения:

  • предполетной подготовки мишеней к применению;

  • предстартового контроля мишеней;

  • проведения старта мишеней;

  • управления полетом мишеней;

  • подготовки программ полета;

  • подготовки наземных средств применения мишеней.

В процессе выполнения полетного задания производится радиокомандное управление мишенью из НСУ, при этом на экране автоматизированного рабочего места (АРМ) оператора управления полетом мишени отображается информации о ее местоположении и телеметрическая информация. Управление мишенью может осуществляется как вручную - подачей команд непосредственно с пульта АРМ оператора, так и по программе АРМ, обеспечивающей автоматическое управление прохождением мишенью разработанного маршрута.

В состав НСУ входят:

  • наземная аппаратура радиоуправления;
  • система электроснабжения наземного оборудования;
  • система снабжения сжатым воздухом;
  • система жизнеобеспечения и бытового обеспечения;
  • средства связи;
  • ЗИП.

Пусковая установка предназначена для проведения предстартового контроля воздушной мишеней, запуска маршевого двигателя и пуска мишени.

В состав пусковой установки входят:

  • пневматическая катапульта;

  • устройство управления пуском мишени;

  • устройство запуска маршевого двигателя.






 ЛТХ:
Модификация   E2T
Диаметр несущего винта, м   2.40
Длина, м   2.10
Диаметр фюзеляжа, м   0.25
Ширина, м
Масса, кг
  пустого
  максимальная взлетная   70
Тип двигателя   1 ВРД М135
Тяга, кгс   1 х
Максимальная скорость, км/ч   400
Крейсерская скорость, км/ч   200-400
Радиус действия, км
Продолжительность полета, мин   30
Практический потолок, м   3000


 Доп. информация :


 Фотографии:

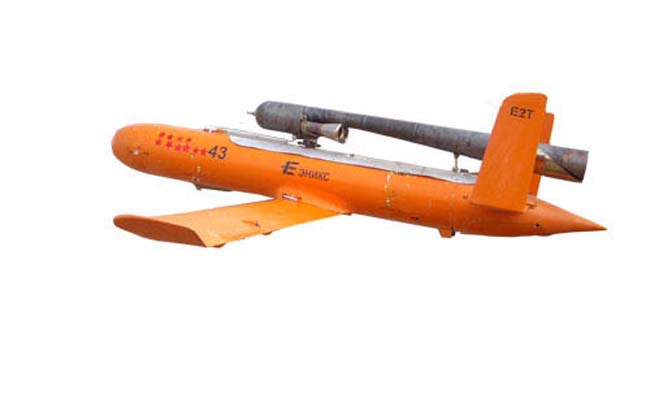

 Е2Т   (с) missiles.ru

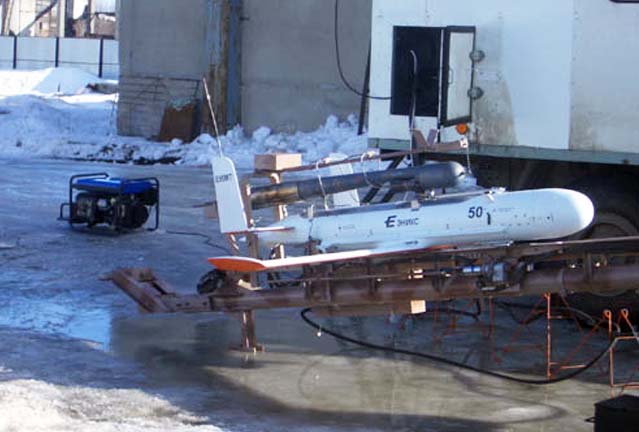

 Е2Т   (с) Эникс







Список источников:

Компания "Эникс". Воздушная мишень E2T
Missiles.ru. Краткий справочник по современным беспилотным летательным аппаратам
