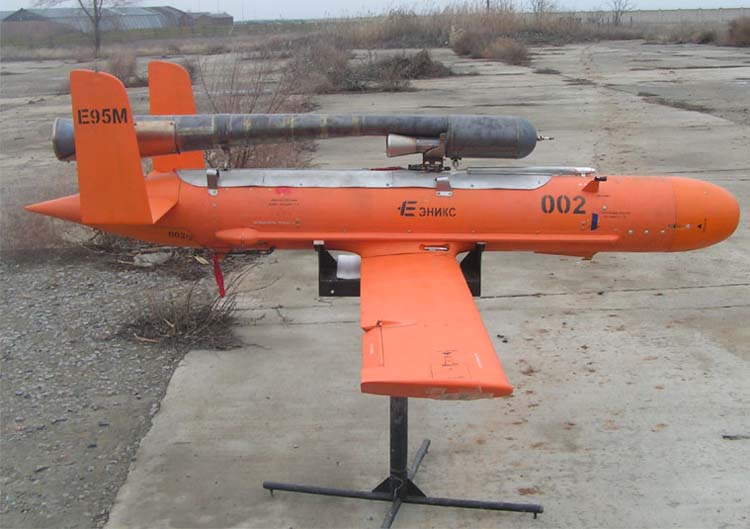

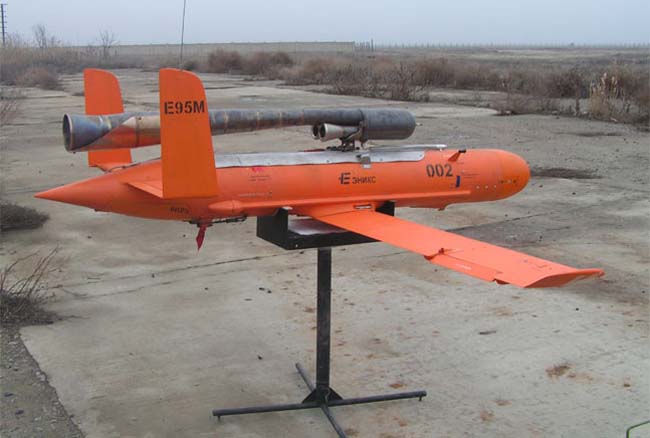

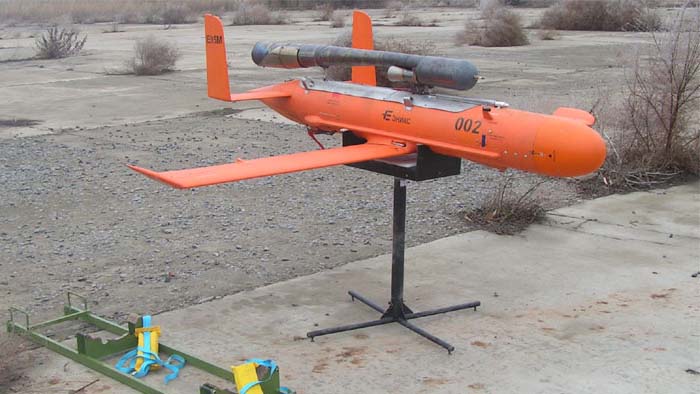

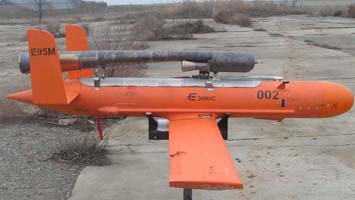

Воздушная мишень E95M имитирует дозвуковые маневрирующие цели типа крылатая ракета, планирующая бомба, ДПЛА. Старт мишени выполняется с буксируемой наземной пусковой установки.
Выполнен по нормальной схеме с двухбалочным хвостовым оперением. Двигатель - ПуВРД. В состав комплекса входят воздушная мишень, автономная наземная станция управления, ПУ и
комплект технологического оборудования. Старт - с буксируемой пневматической катапульты, посадка - на парашюте. Управление в полете - с наземной мобильной станции управления,
предусмотрено принудительное прекращение полета по сигналам бортовых систем или по радиокоманде. Режимы полета - автоматический возврат и облет точки. Полезная нагрузка - линза Люнеберга, уголковый отражатель, ложная тепловая цель, дымовой трассер. Выпускается серийно.
Мишень после старта обеспечивает: выход на заданную высоту, горизонтальный полет, выполнение заданных маневров в вертикальной и горизонтальной плоскостях, а также посадку как по
радиокомандам с земли, так и по программе. Управление мишенью в полете осуществляется с наземной мобильной станции управления.
ЭПР мишени:
-
ЭПP с линзой Люнеберга, кв.м - 7,5
-
ЭРП с уголковым отражателем, кв.м - 1 ... 1,5
-
Без средств увеличения ЭПР, кв.м - 0,15.
В аварийных ситуациях предусмотрено принудительное прекращение полета мишени как по сигналам бортовых систем, так и по радиокоманде. Посадка мишени осуществляется на парашюте на
ровную неподготовленную площадку.
Применение пульсирующего воздушно-реактивного двигателя собственной разработки компании обеспечивает низкую стоимость и простоту эксплуатации мишени.
Наземная станция управления предназначена для проведения:
-
предполетной подготовки мишеней к применению;
-
предстартового контроля мишеней;
-
проведения старта мишеней;
-
управления полетом мишеней;
-
подготовки программ полета;
-
подготовки наземных средств применения мишеней.
В процессе выполнения полетного задания производится радиокомандное управление мишенью из НСУ, при этом на экране автоматизированного рабочего места (АРМ) оператора
управления полетом мишени отображается информации о ее местоположении и телеметрическая информация. Управление мишенью может осуществляется как вручную - подачей команд
непосредственно с пульта АРМ оператора, так и по программе АРМ, обеспечивающей автоматическое управление прохождением мишенью разработанного маршрута.
В процессе полета возможен переход от программного управления к ручному и наоборот. При возникновении внештатных ситуаций, например, при отказе радиолинии управления,
управление мишенью осуществляется при помощи средств бортовой автоматики, обеспечивающей прекращение полета и ее посадку на парашюте. После завершения программы полета мишень
выводится в зону посадочной площадки и производится посадка ее на парашюте.

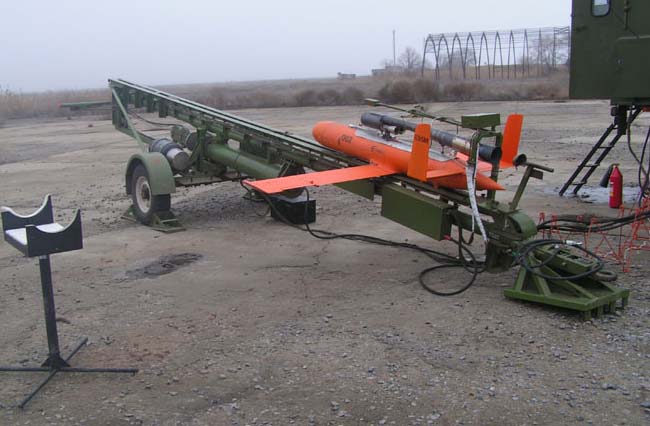

Пусковая установка предназначена для проведения предстартового контроля воздушной мишеней, запуска маршевого двигателя и пуска мишени.
В состав пусковой установки входят:
-
пневматическая катапульта;
-
устройство управления пуском мишени;
-
устройство запуска маршевого двигателя.
ЛТХ: |
|
|
Модификация |
E95М |
Диаметр несущего винта, м |
2.90 |
Длина, м |
2.35 |
Диаметр фюзеляжа, м |
|
Ширина, м |
|
Масса, кг |
|
пустого |
|
максимальная взлетная |
75 |
Тип двигателя |
1 ВРД М135 |
Тяга, кгс |
1 х |
Максимальная скорость, км/ч |
300 |
Крейсерская скорость, км/ч |
200-300 |
Радиус действия, км |
|
Продолжительность полета, мин |
30 |
Практический потолок, м |
3000 |
Доп. информация : |
|
|
Уголок неба. 2009
|
