главная беспилотные аппараты
   Heron

Разработчик: IAI
Страна: Израиль
Первый полет: 1994
Тип: Дальний разведывательный БПЛА
  ЛТХ     Доп. информация



IAI Heron (или Heron 1) - средневысотный беспилотный летательный аппарат (БЛА) большой продолжительности полета (зарубежное обозначение MALE - от medium-altitude, long-endurance). Машина предназначена для ведения разведки и наблюдения, а также выполнения других задач в ходе больших по продолжительности полетов (миссий) - до 45 часов, на высотах до 10 700 м. Самая последняя версия БЛА известна как Heron TP или Eitan (более крупный, оснащённый турбовинтовыми двигателями).  Первый полет Heron выполнил 18 октября 1994 года.

В состав бортовой аппаратуры БЛА входит навигационная система с приемником сигналов спутниковой навигационной системы (СНС), благодаря чему аппарат способен выполнять полет в автономном режиме на протяжении достаточно длительного времени (может выполнять в этом режиме и почти весь полет). Имеются также полуавтоматический режим - с вмешательством оператора на отдельных этапах миссии. БЛА также имеет возможность выполнять в автоматическом режиме взлет и посадку, что наряду с круглосуточным характером его применения делает из аппарата действительно высокоэффективную и грозную для противника авиационную платформу. Причем, потеряв связь с наземным КП, аппарат способен в автономном режиме вернуться на свою базу.

Heron может нести широкий набор полезной аппаратуры: оптико-электронные и ИК-системы, станции радио- и радиотехнической разведки, малогабаритную РЛС и пр. БЛА может с высокой эффективностью решать задачи по корректировке артиллерийского огня и доразведке объектов противника, назначенных в качестве целей для огневого налета. Связь с наземным КП или иными потребителями информации осуществляется в режиме реального времени, управление целевой аппаратурой - автоматическое или по командам оператора с наземного КП, либо в комбинированном режиме.

Для выполнения поставленных задач БПЛА оборудован комплексом MOSP (Multimission Optronic Stabilised Payload) TV/FLIR с системой передачи для GCS в реальном времени или разведывательным контейнером EL/M-2055 SAR/MTI. Так же может комплектоваться РЛС Elta EL/M-2022U Maritime Patrol Radar. БПЛА оснащен полностью цифровой системой управления с двухсторонней системой передачи данных совместимой с системой управления БПЛА Searcher II. Для управления с земли используется командный пункт GCS-3000 применяемый с БПЛА Hunter.

Heron успешно применялся в ходе действий в секторе Газа в 2008-2009 годах, а также в виде различных модификаций принят на вооружение вооруженных сил Австралии, Бразилии, Канады, Эквадора, Германии, Индии, Турции и США.

Французские военные приняли на вооружение созданный на базе Heron беспилотный летательный аппарат Harfang концерна EADS - первоначально БЛА носил название SIDM - от Systeme Interimaire de Drone MALE, а затем Eagle. Летательный аппарат Eagle 0 - это был опытный образец БЛА, совершивший первый полет в 1998 году; Eagle 1 - первый серийный БЛА, совершивший первый полет 2 июня 2003 года; Eagle MPR - военно-морская модификация аппарата; Eagle 2 - увеличенный вариант Eagle 1 с ТВД Pratt & Whitney PT6. Турецкие БЛА данного семейства оснащены оптико-электронной системой национальной разработки и производства.





 ЛТХ:
Модификация   Heron
Размах крыла, м   16.60
Длина, м   8.50
Высота, м   2.30
Площадь крыла, м2   13.00
Масса, кг
  пустого
  полезной нагрузки   250
  топлива   430
  максимальная взлетная   1100
Тип двигателя   1 ПД Rotax 914
Мощность, л.с.   1 х 100
Максимальная скорость, км/ч   240
Крейсерская скорость, км/ч   231
Дальность действия, км   1000
Радиус действия, км   231
  при автономном полете   до 926
Продолжительность полета, ч   40-50
Максимальная скороподъемность, м/мин   198
Практический потолок   9145


 Доп. информация :


  Фотографии:

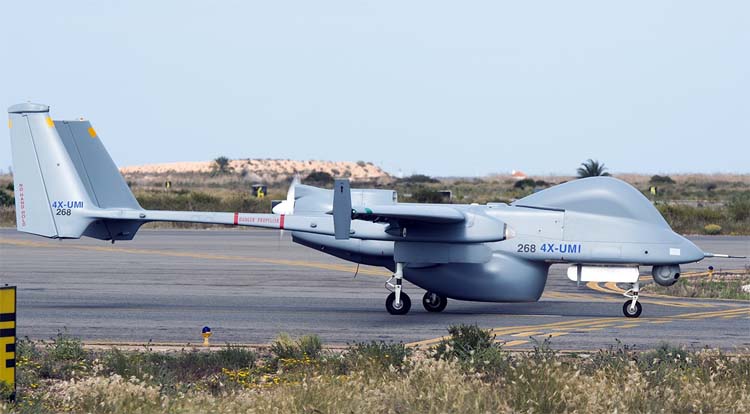

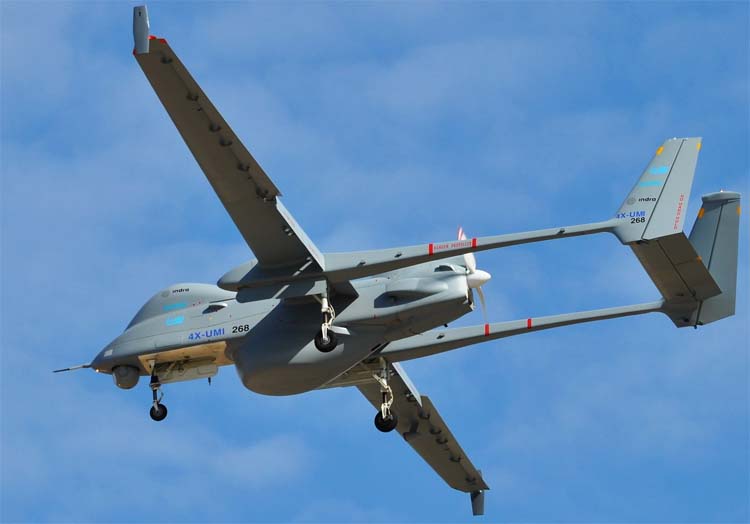

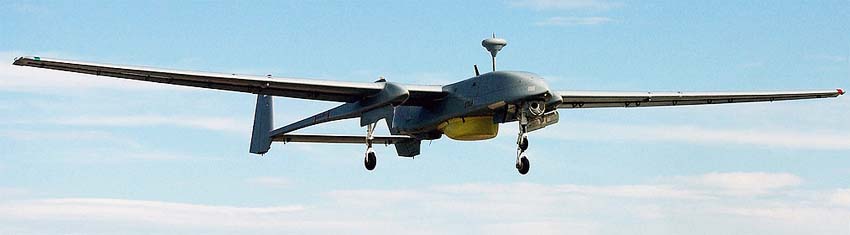

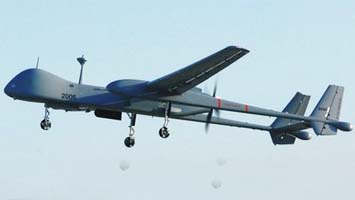

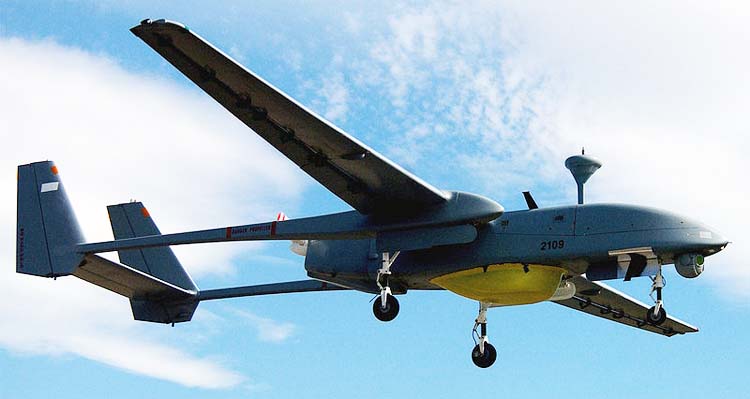

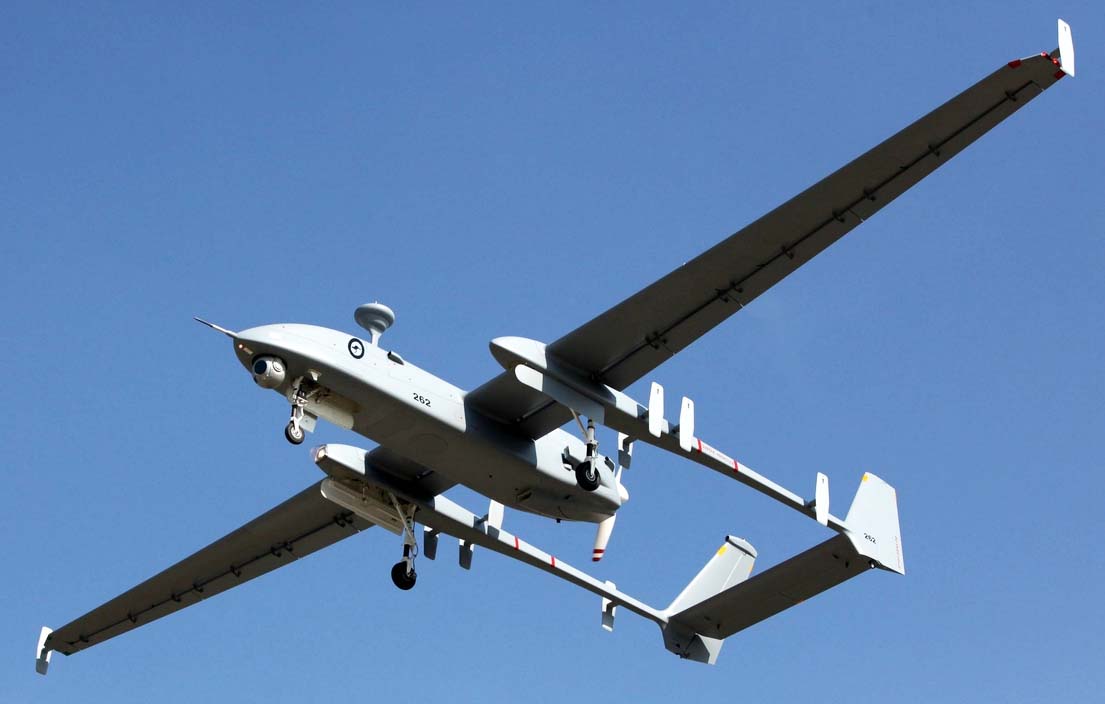

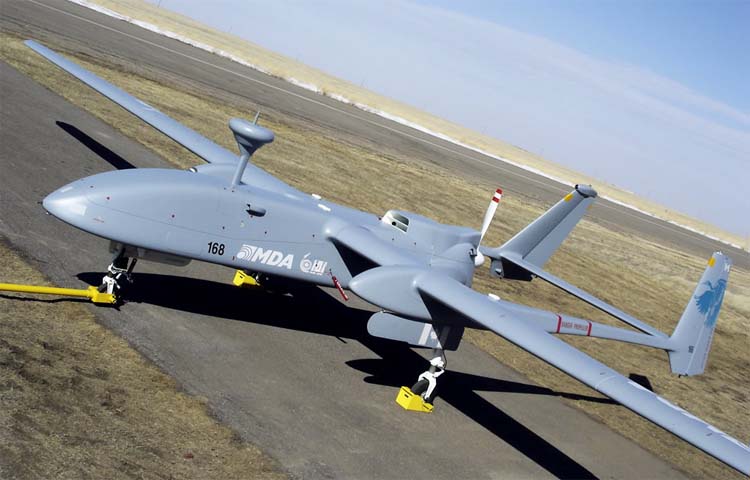

 Heron
 Heron
 Heron
 Heron

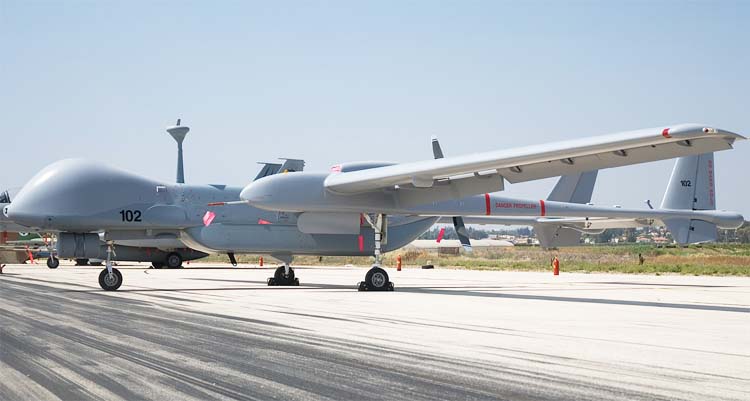

 Heron TP   (c) Marc-Antony Payne
 Heron TP   (c) Salvador Marín González
 Heron TP   (c) Sergio Acosta

  Варианты окраски:

 Heron TP ВВС Германии







Список источников:

Jane's Unmanned Aerial Vehicles and Targets
Israeli Air Force. IAF Aircrafts. IAI Heron
Federation of American Scientists. Rest of World Military Aircraft. Heron


Уголок неба. 2013
