   HQ-4 Xianglong

Разработчик: Chengdu, Guizhou
Страна: Китай
Первый полет: 2012
Тип: Стратегический разведывательный БПЛА
  ЛТХ     Доп. информация



HQ-4 Xianglong (翔龙, буквально: "Парящий дракон") - китайский стратегический разведывательный БПЛА. Разработан Авиационной промышленной корпорацией Chengdu Aircraft Industry Corporation совместно с Guizhou Aviation Group.

Первые пробежки по взлетно-посадочной полосе китайский аппарат выполнил в феврале 2008 года, а в воздух он впервые поднялся в начале 2012 года. Тогда же появились первые фотографии прототипа Xianlong, проходящего испытания. Предполагалось, что беспилотник создается с применением технологии малозаметности и будет использоваться для высотной разведки. Другие характеристики "Парящего дракона" долгое время оставались неизвестными.

В 2013 году БПЛА был модернизирован - изменена хвостовая часть и заменен двигатель - вместо устаревшего WP-7, примененном на первом прототипе,  установлен ТРДДФ WS-11 (на серийных БПЛА планируется установка перспективного WS-17). Эта предсерийная версия получила обозначение EA-03.

Если китайским инженерам удастся поставить HQ-4 Xianglong в строй, Китай станет второй в мире державой, способной вести стратегическую беспилотную разведку на обширных территориях. Это обеспечивает серьезное военное преимущество, благодаря большей ситуационной осведомленности и возможности в режиме реального времени наблюдать за удаленными целями.

Потенциально HQ-4 может заполнить брешь в системе наведения баллистических противокорабельных ракет, которые Китай активно разрабатывает с целью противодействия авианесущим кораблям.

В отличие от RQ-4, китайский БПЛА оснащен инновационным крылом, которое сочетает крыло обычной и обратной стреловидности. Данная конструкция представляет собой два крыла, расположенных друг над другом и соединенных между собой загнутыми кольцами. Такое крыло имеет наименьшее индуктивное сопротивление, так как практически не образуются концевые вихревые потоки.

В отличие от обычной конструкции крыла, замкнутое крыло имеет большую тягу, и аппараты с таким крылом способны летать на высокой скорости без использования закрылок. Но, как недостаток, замкнутое крыло довольно чувствительно к срыву потока, если при больших углах атаки нарушается плавное обтекание верхней поверхности. Таким образом, крыло лишается подъемной силы, что может привести к потери управляемости самолета.

Xianglong оснащен нижним длинным крылом с корнем в носовой части. Верхнее крыло обратной стреловидности имеет корень в хвостовой части и закрылки, загнутые вниз. За счет этих элементов верхнее крыло соединяется с серединами консолей нижнего крыла.

Такой подход к конструкции был выбран китайскими разработчиками по ряду причин. Прежде всего, благодаря аэродинамическим характеристикам замкнутое крыло позволяет значительно снизить расход топлива и повысить дальность полета. Продолжительность полета сможет достичь 10 часов. Высота полета может достигать 18 тысяч метров, а скорость полета - до 750 километров в час. Кроме того, дрон будет оснащен реактивным двигателем. Разработка устройства ведется с 2006 года, и внедрение его в воздушные войска Армии Китая ожидается уже в следующем году.

Стоит отметить сходство БПЛА Xianglong со стратегическим беспилотником-разведчиком RQ-4 Global Hawk американского производства. Он способен развивать скорость до 630 км/ч и пребывать в воздухе до 32 часов. Радиус действия аппарата составляет около 23 тысяч километров благодаря спутниковым системам управления, а высота подъема может достигать 18 тысяч метров.




 ЛТХ:
Модификация   HQ-4
Размах крыла, м   24.86
Длина, м   14.33
Высота, м   5.41
Масса, кг
  полезной нагрузки
  нормальная взлетная   7500
Тип двигателя   1 ТРДДФ  Guizhou WP-13
Тяга, кН   1 х 43.10
Крейсерская скорость, км/ч   750
Дальность действия, км   7000
Продолжительность полета, ч   10
Практический потолок, м   18000


 Доп. информация :


  Фотографии:

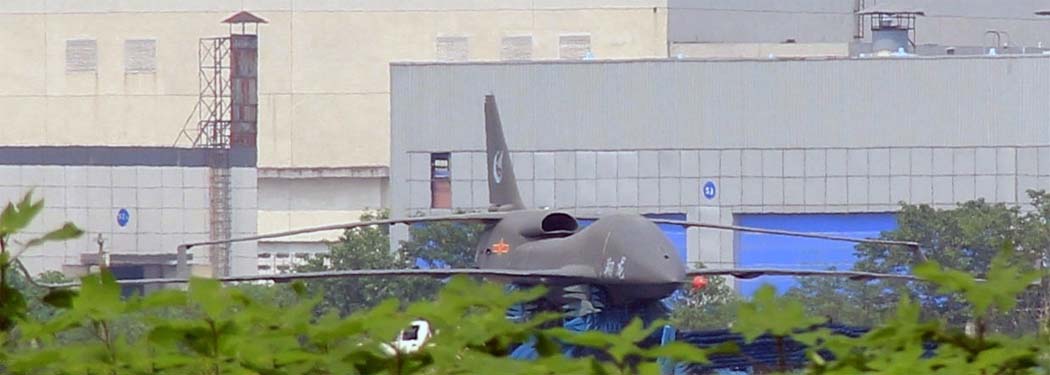

 Первоначальный вид HQ-4

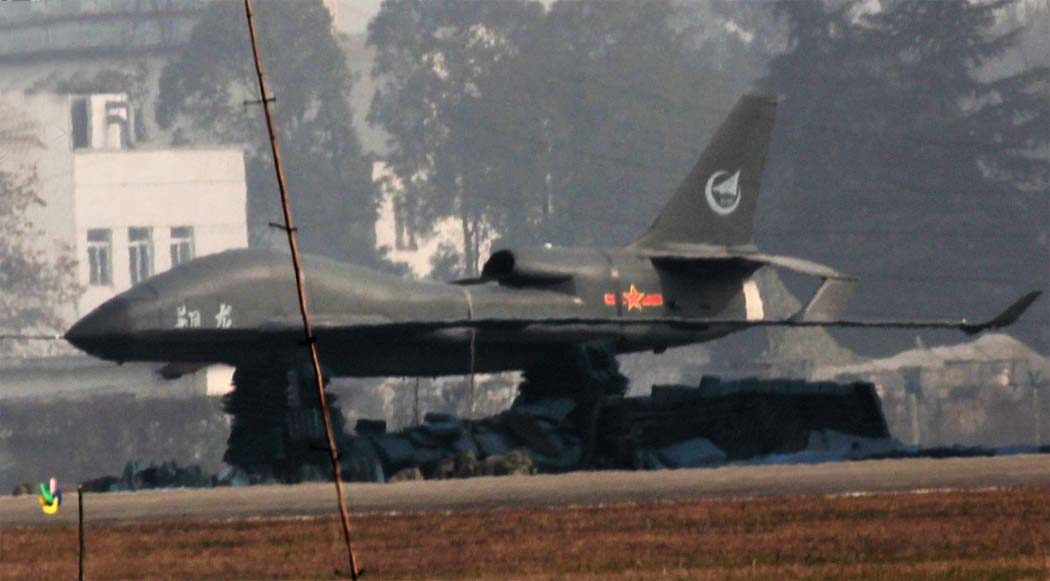

 Первоначальный вид HQ-4

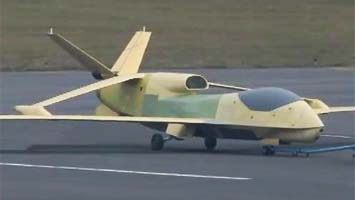

 Предсериный HQ-4

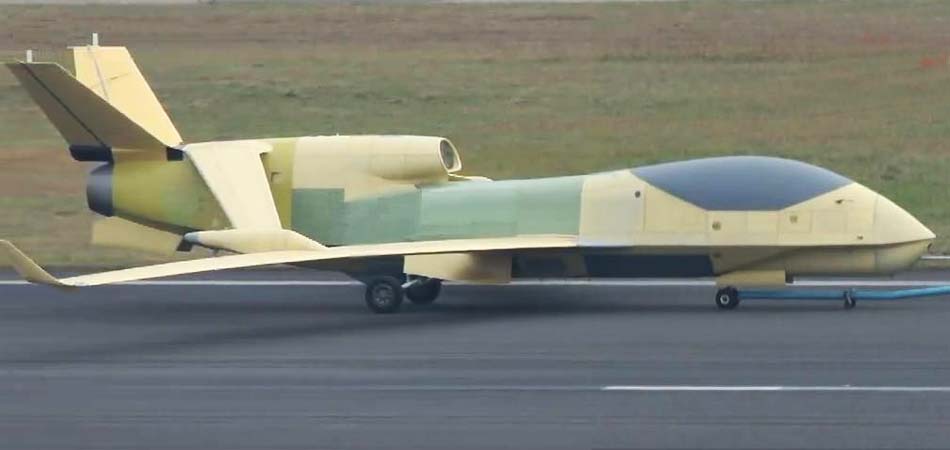

 Предсериный HQ-4

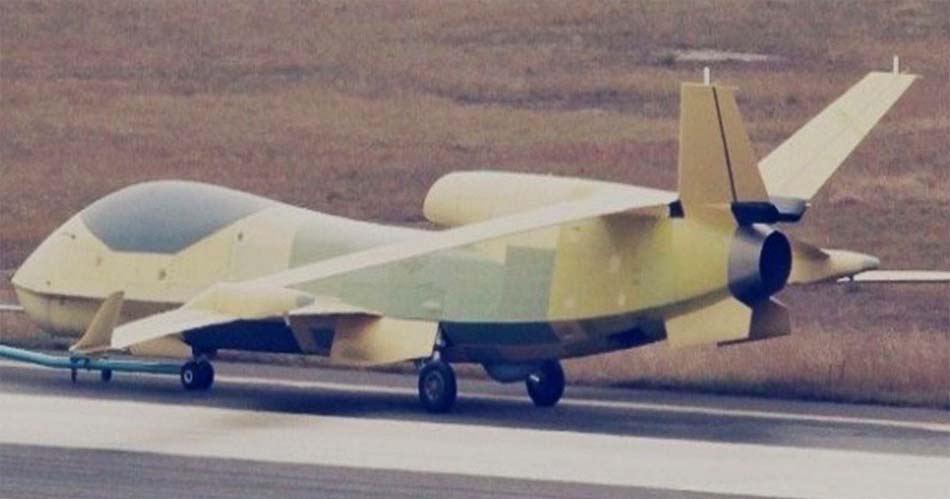

 Предсериный HQ-4

 Схемы:

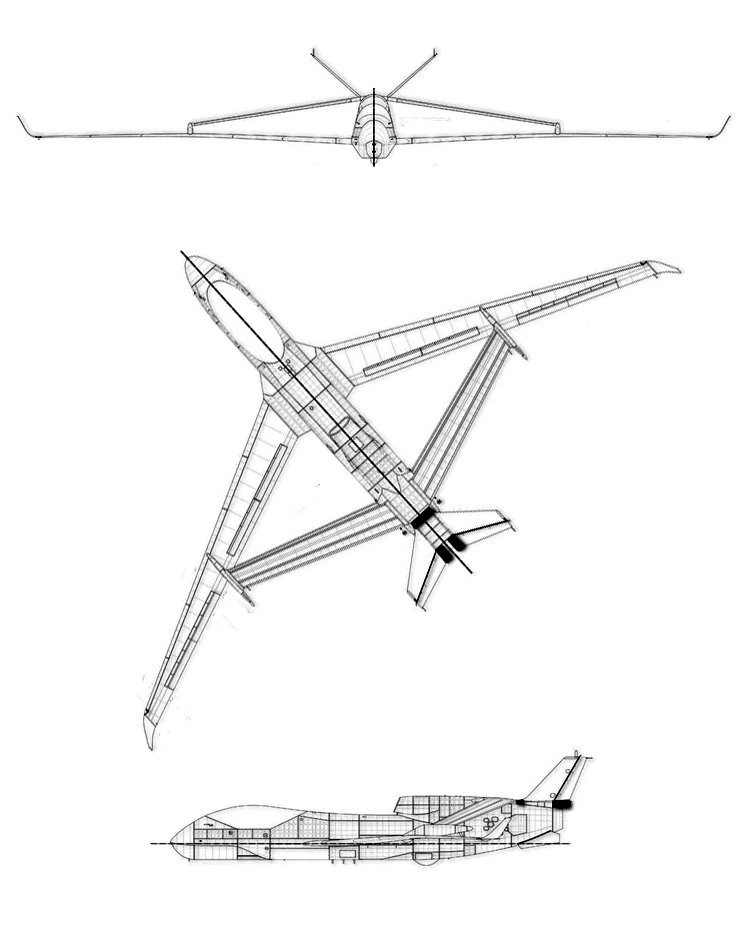

 HQ-4







Список источников:

Авиационное вооружение. Китайский БПЛА Xianglong
Chinese Defense Today. An unofficial web site of Chinese defense affair
Chinese Defense Review. XiangLong UAV
Airforceworld.com. Xianglong UAV, China
