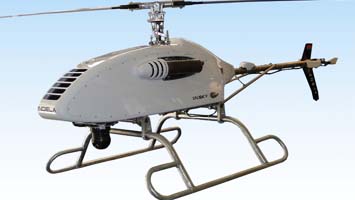

   I.N.SKY

Разработчик: Индела
Страна: Белорусия
Первый полет: 2010
Тип: Многоцелевой БПЛА
  ЛТХ     Доп. информация





Конструкторское бюро "КБ Индела" из Белоруссии представит свой перспективный роботизированный БПЛА вертолетного типа I.N.SKY, который разрабатывается в интересах ВВС и Сухопутных Войск. Беспилотник будет представлен на статической площадке МАКС-2013 в составе летательного аппарата и его систем управления. По словам главного конструктора предприятия Владимира Чудакова, комплекс с БПЛА I.N.SKY (3 аппарата, а также наземные средства обеспечения) – это первый коммерческий продукт компании, который предназначен для получения разного рода информации в режиме онлайн на дальностях до 60 км. При собственном весе в 86 кг. данный аппарат может совершать полеты на скорости в 70 км/ч в течение 5 часов. Беспилотник выполнен по одновинтовой схеме с рулевым винтом и позволяет проводить монтаж разнообразной целевой нагрузки для решения большого спектра задач.

Беспилотный вертолет в состоянии нести полезную нагрузку весом до 30 килограмм, его тактический радиус действия составляет 100 км. На вертолете смонтирована навигационная система с применением нейросетевых алгоритмов. Аппаратура наблюдения, устанавливается на созданной белорусскими специалистами двухосевой гиростабилизированной платформе, которую можно отнести к белорусским ноу-хау. Стоит отметить тот факт, что КБ "Индела" является единственным предприятиям на постсоветском пространстве, которое занимается выпуском подобных комплексов на базе беспилотного вертолета массой до 200 кг. Главным преимуществом перед своими конкурентами белорусы считают сравнительно низкую стоимость и полное гарантийное техническое сопровождение аппарата. В сегодняшних условиях данные преимущества могут стать решающими.

БЛА используется для мониторинга и наблюдения в видимом и инфракрасном диапазоне и может применяться:

  • для работы в чрезвычайных ситуациях (техногенные происшествия, пожары, наводнения, террористическая угроза, массовые беспорядки, пр.);
  • для разведки и наблюдения за группой людей или отдельными лицами;
  • распознавания и сопровождения объекта (цели), конвоирования и эскортирования;
  • для охраны государственных границ, наблюдения за стратегическими и техногенными объектами;
  • для мониторинга трубопроводов и линий электропередач, обнаружения дефектов и повреждений;
  • для охраны заповедников, контроля миграции животных;
  • для геодезических и геологических работ.

Основное преимущество использования БЛА – это исключение угрозы жизни экипажа при выполнении задач в чрезвычайных ситуациях и возможность оперативного реагирования (время развертывания комплекса – 15 минут; отсутствие необходимости во взлетно-посадочной полосе). Стоимость эксплуатации, обслуживания и подготовки персонала – ниже в сравнении с пилотируемыми летательными аппаратами.

Конструкция беспилоника, по желанию заказчика, позволяет смонтировать в его отсеке для целевой нагрузки различное дополнительное оборудование, тем самым, значительно расширив область использования комплекса. Конструкция I.N.SKY позволяет устанавливать различные варианты полезной нагрузки и наращивать пилотажно-навигационное оборудование. В качестве наземного оборудования комплекса используется НСУ, которая включает в себя все необходимые компоненты для оперативной диагностики оборудования и программного управления полетом. Беспилотный вертолет спроектирован по классической одновинтовой схеме с рулевым винтом.

Наземная станция управления (НСУ) предназначена для управления полетом беспилотника и установленной на нем полезной нагрузкой, обработки, приема, отображения и документирования поступающей от БПЛА информации и обеспечения информационного обмена с внешними потребителями. Беспилотный вертолет предназначен для доставки аппаратуры целевой нагрузки в заданный район, обеспечения работы аппаратуры по командам, поступающим с НСУ или с бортового компьютера, и передачи видовой информации на НСУ в онлайн режиме или с установленных на борту накопителей.

НСУ обеспечивает:

  • обмен с беспилотником телеметрической информацией в реальном масштабе времени;
  • преобразование и последующее отображение телеметрической информации на экранах мониторов в виде графических образов и текста;
  • управление режимами полета аппарата и работой полезной нагрузки;
  • автоматизированную подготовку полетного задания беспилотника и ввод ее в бортовой компьютер;
  • контроль технического состояния бортового комплекса;

Комплекс оснащается удобной системой редактирования путевых точек. В том случае, если пользователь обладает доступом к интернету, ему не нужны никакие другие карты для редактирования списков путевых точек, для планирования миссии и для автономных полетов. ПО комплекса было переведено на русский, английский и испанский язык. При этом, по желанию заказчика комплекс программного обеспечения может быть переведен на любой язык.

Вертолет-беспилотник I.N.SKY с гиростабилизированной оптико-электронной системой, оснащенной инфракрасной камерой Indela OGD-20HIR и радиопоисковой системой, которая предназначена для поиска и обнаружения БПЛА, совершившего аварийную посадку – 2 штуки.

Ремкомплект I.N.SKY. Ремонтный комплект предназначен для проведения оперативного ремонта и технического обслуживания беспилотника. В его состав входят: комплект запчастей, инструмента, принадлежностей и материалов для проведения ремонта беспилотника – 1 комплект.

Наземная станция управления "INDELA-GCS", которая располагается в автомобильном прицепе "Купава". Прицеп "Купава" состоит из 2-х отсеков: отсека управления, в систему жизнеобеспечения которого входит устройство отопления, кондиционер, вентиляционная установка и герметичного отсека, который имеет специальные стапели, предназначенные для транспортировки и хранения беспилотников – 1 штука.

Автоматическая система ориентации антенн НСУ с каналом телеметрии "INDELA-ATA 5800" и дополнительной видеокамерой на систему позиционирования антенн для визуального контроля во время взлета и посадки беспилотника. – 1 штука.

Полевой вспомогательный набор, содержащий в себе оборудование и инструменты для развертывания и обслуживания БПЛА и НСУ в полевых условиях, а также набор средств пожаротушения – 1 комплект.





 ЛТХ:
Модификация   I.N.SKY
Диаметр несущего винта, м   3.17
Длина, м   3.05
Высота, м   1.35
Ширина, м   1.18
Масса, кг
  пустого   80
  максимальная взлетная   150
  топлива   25
Тип двигателя   1 ПД
Мощность, л.с.   1 х 26
Максимальная скорость, км/ч   130
Крейсерская скорость, км/ч   70
Продолжительность полета, ч   5
Статический потолок, м   1500


 Доп. информация :


 Фотографии:

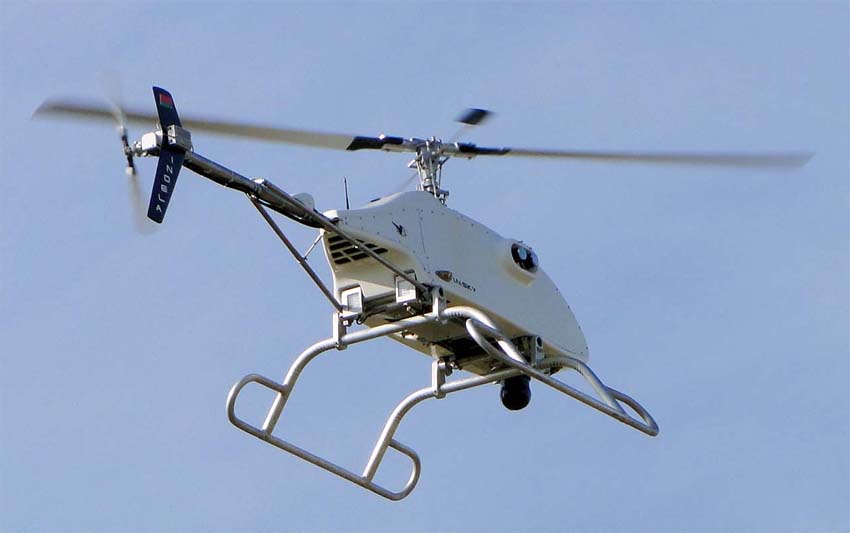

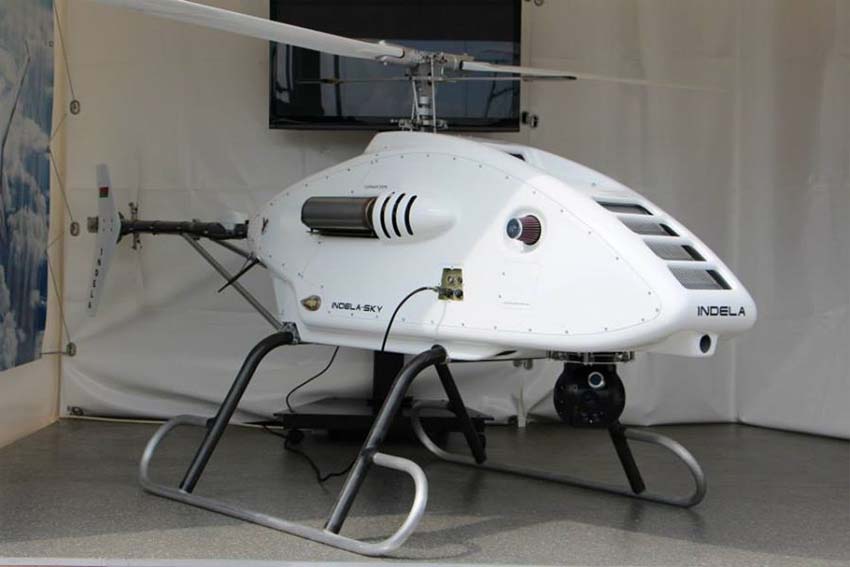

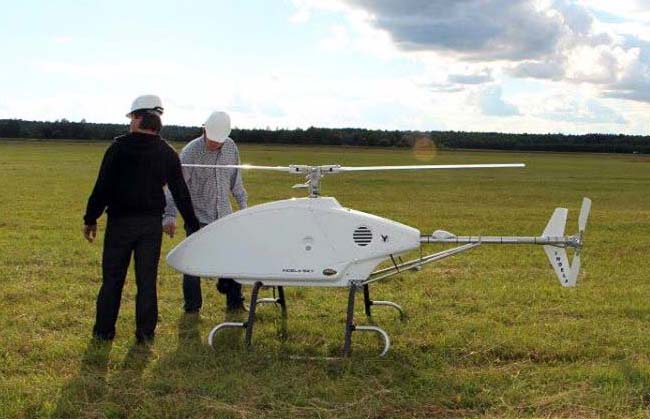

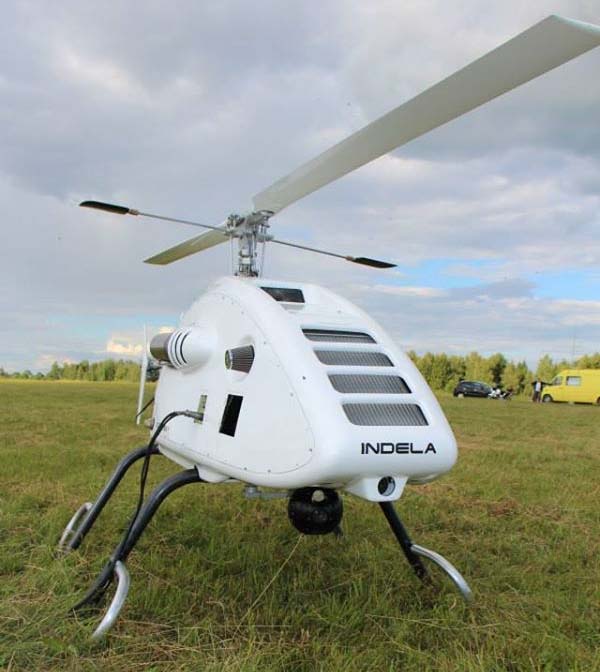

 I.N.SKY
 I.N.SKY
 I.N.SKY
 I.N.SKY

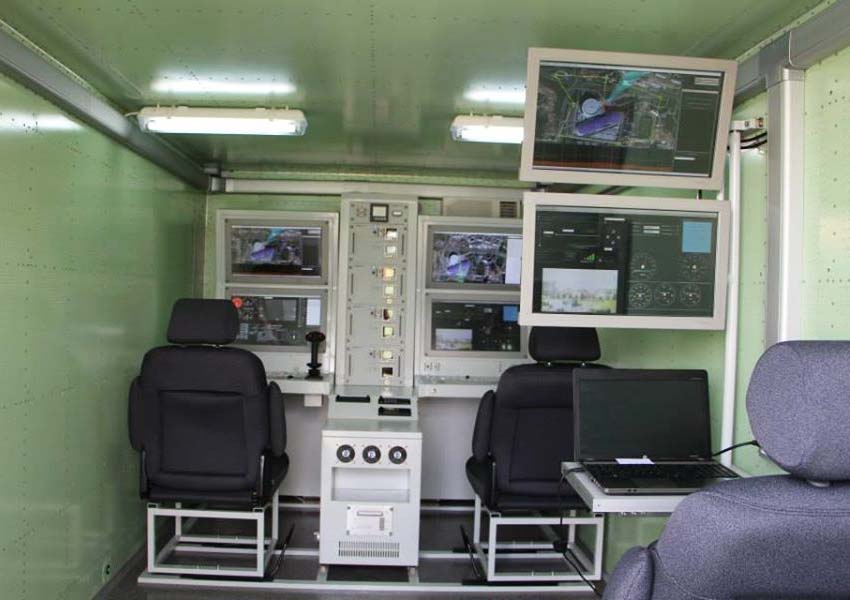

 НСУ I.N.SKY

  Схемы:

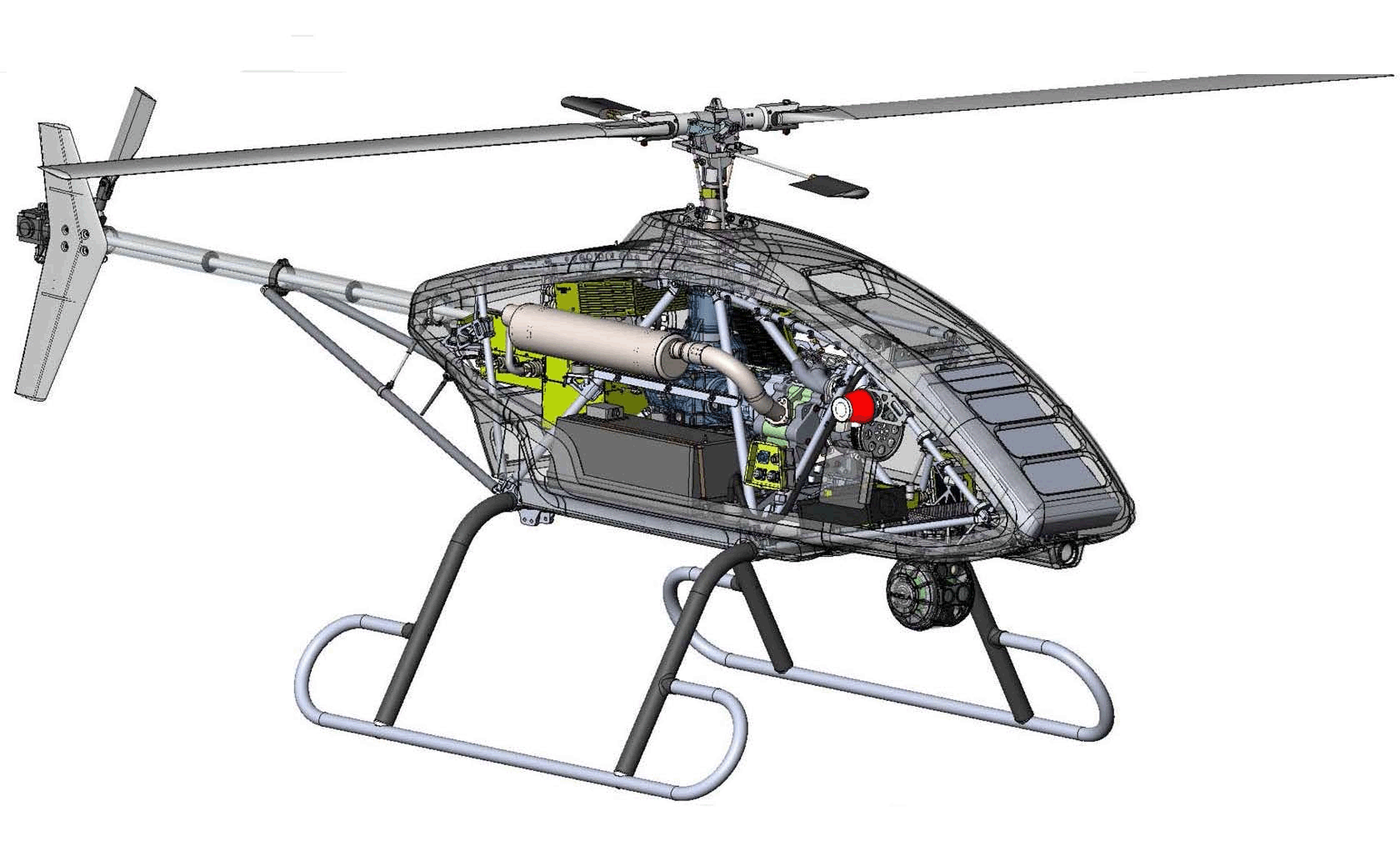

 Компоновочная схема I.N.SKY







Список источников:

Indelauav.com. КБ "Индела". Комплекс дистанционного наблюдения на базе беспилотного вертолета I.N.SKY
И. Коротченко. Белорусские беспилотники от "КБ ИНДЕЛА"
UAV.ru. Валерий Иванов. Первым делом - вертолеты
