   Иркут-200

Разработчик: Иркут
Страна: Россия
Первый полет: 2009
Тип: Многоцелевой БПЛА
  ЛТХ     Доп. информация






Авиационный комплекс дистанционного зондирования "Иркут-200" предназначен для получения в реальном масштабе времени фотографического, телевизионного, тепловизионного и радиолокационного изображений местности, комплексной обработки полученных данных, а также определения координат наземных объектов по выбору оператора. Кроме того, Иркут-200 может применяться для доставки компактных грузов.

Комплекс состоит из двух беспилотных летательных аппаратов (БПЛА), наземной системы управления и средств технического обслуживания.

Летательный аппарат выполняет полет в течение 12 часов и передает информацию от датчиков полезной нагрузки на наземную станцию управления, расположенную в радиусе до 200 км.

Запуск и посадка летательного аппарата выполняется без применения специализированных аэродромных средств обеспечения с необорудованных грунтовых площадок или участков дорог длиной 250 м.

БЛА Иркут-200 выполнен по нормальной аэродинамической схеме с Т-образным хвостовым оперением. Стабилизаторы расположены на хвостовой балке.  Шасси - трёхстоечное, убирающееся в полёте. Фюзеляж каплевидный, с уплощением в нижней части, кроме основного назначения так же создаёт дополнительную небольшую подъёмную силу. На БПЛА расположены 2 подвижные турели с видеокамерами - в носовой части и в средней части под фюзеляжем. Первая предназначена для управления БПЛА, вторая выполняет основную видеосъёмку местности. Полезный груз размещается под фюзеляжем.

Двигатель - винтовой, тянущий, так же расположен на хвостовой балке. Двигательная установка - ДВС мощностью 60 л.с. с запасом топлива 60 кг, расположенный на киле.

Взлет и посадка осуществляется при помощи шасси по-самолетному оператором наземной станции управления. Управление на маршруте - автономное. Аппарат способен выполнять полет в течение 12 часов и передавать информацию от датчиков на станцию управления на удалении до 200 км.

В конструкции БПЛА использованы композитные материалы, обеспечивающие высокую прочность при относительно малой массе. Конструкция обеспечивает быструю сборку и разборку без применения специальных технических средств.

Основные достоинства комплекса - высокая степень автономности вследствие минимальных потребностей в средствах аэродромного обеспечения, а также низкая стоимость эксплуатации и жизненного цикла.






 ЛТХ:
Модификация   Иркут-200
Размах крыла, м   5.34
Длина, м   4.53
Высота, м   1.68
Масса, кг
  пустого
  максимальная взлетная   200
  топлива   60
Тип двигателя   1 ПД ДВС
Мощность, л.с.   1 х 60
Максимальная скорость, км/ч   210
Крейсерская скорость, км/ч   140
Радиус действия, км   200
Продолжительность полета, ч   12
Рабочая высота полета, м   500
Практический потолок, м   5000


 Доп. информация :


 Фотографии:

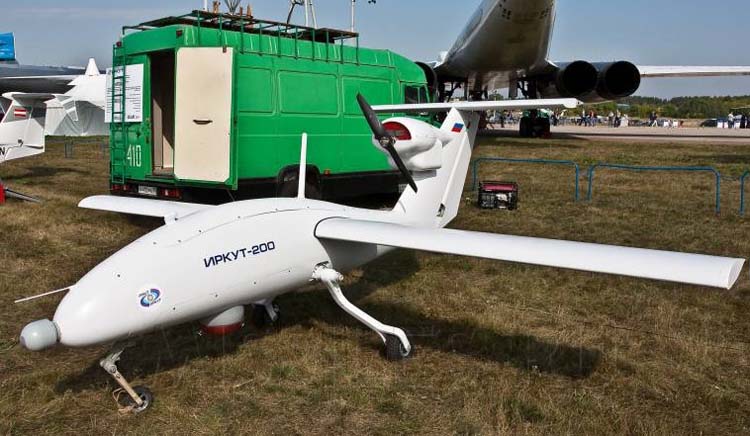

 Иркут-200      (с) Иркут

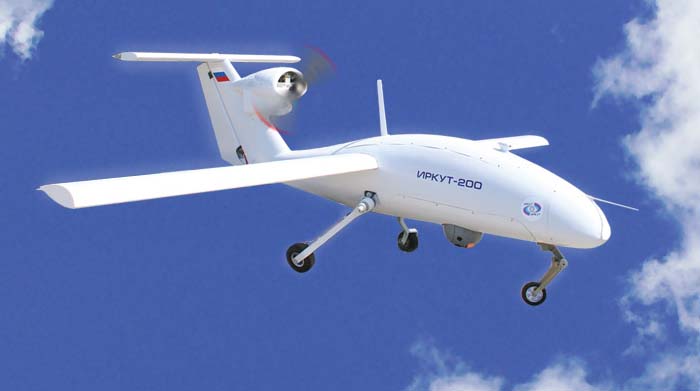

 Иркут-200

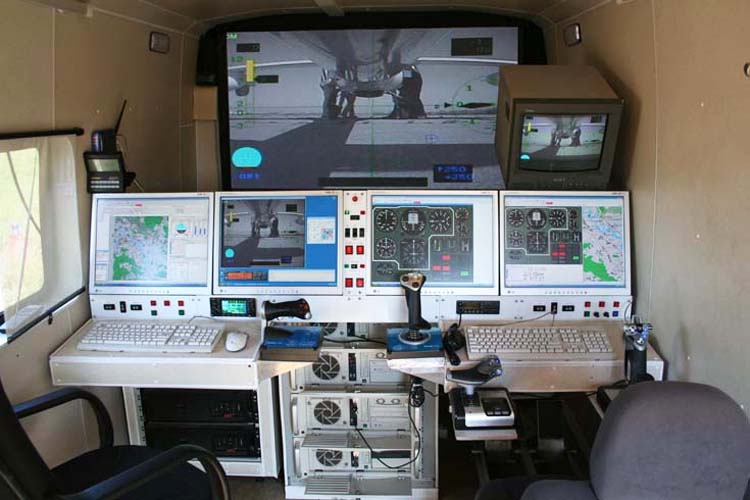

 Наземная станция управления БПЛА Иркут-200  (c) Иркут







Список источников:

Корпорация ИРКУТ. Авиационный комплекс дистанционного зондирования Иркут-200
BP-la.ru. Беспилотный летательный аппарат Иркут-200


Уголок неба. 2009
