   Orbiter 1(2)

Разработчик: Aeronautics Defense Systems
Страна: Израиль
Первый полет: 2004
Тип: Тактический разведывательный БПЛА
  ЛТХ     Доп. информация



Компания Aeronautics Ltd является одним из ведущих израильских производителей беспилотных авиационных систем. В списке клиентов компании значатся десятки стран, а одной из самых ходовых разработок компании является беспилотный летательный аппарат (БПЛА) Orbiter. Семейство малых БПЛА с электрическим толкающим двигателем Orbiter представлено тремя моделями: Orbiter 1, Orbiter 2 и Orbiter 3. Все три модели испытаны, приняты на вооружение, их общий налет составляет десятки тысяч часов. Первый Orbiter взлетел в 2004 году.

Orbiter обладает черезвычайно малыми оптической, тепловой, акустической и радиолокационной заметностью и является практически не обнаруживаемым. Мини БПЛА Orbiter предназначен для использования в военных операциях и обеспечения внутренней безопасности стран. В военных миссиях он используются для решения широкого круга задач в том числе: наблюдение и разведка, артиллерийская поддержка, защита конвоев и спецоперации. Система представляет собой оптимальное решение для разведки в ближнем тылу противника, конфликтов низкой интенсивности и боевых действий в городской застройке. Orbiter также может применяться и на море взлетая и осуществляя посадку на борт военно-морских судов.

БПЛА Orbiter транспортируется, собирается, запускается и управляется всего двумя бойцами прошедшими минимальную подготовку. Вся система Orbiter помещается в один рюкзак и для его развертывание нет необходимости в дополнительном персонале. Сборка аппарата занимает не более 10 минут.

Orbiter доказал свои возможности при сложных погодных условиях, днем ​​и ночью и реальной боевой обстановке. Orbiter способен производить полет по маршруту, занесенному в программу перед полетом либо по маршруту запрограммированному уже во время полета. БПЛА Orbiter обладает режимом полета, при котором оператор указывает на объект и аппарат в автоматическом режиме следит за этим объектом.

Конструктивно планер Orbiter является бесхвостым летающим крылом выполненным из композитных материалов. Это дает Orbiter отличные аэродинамические характеристики, способность нести необходимую полезную нагрузку и возможность выдержать нагрузки при посадке.

Наземная система управления Орбитера представляет собой компактный блок, который можно носить поверх защитного жилета или устанавливать ​​на штатив. Портативная наземная система управления объединяет в себе удобный программный интерфейс и продвинутое оборудование работающее в режиме реального времени. Одним из самых важных преимуществ является то, что даже неопытный оператор с минимальной подготовкой способен успешно осуществлять все этапы подготовки и полета Orbiter и собрать качественные разведданные в режиме реального времени. Все полученные данные (видео и телеметрия) записывается встроенный жёсткий диск вмещающий до 12 часов видеоинформации (для Орбитер 1).

По выполнению задания Orbiter автоматически либо по команде оператора возвращается в заданную точку, где раскрывает свой парашют, переворачивается вверх днищем и приземляется на многоразовую надувную подушку. После замены батарей занимающей всего нескольких минут Orbiter готов к выполнению следующего полета. После использования Orbiter разбирается и помещается во все тот же рюкзак.

Размах крыльев Orbiter 2 составляет около трех метров при максимальной взлетной массой менее 10 кг. Он также создан по схеме летающее крыло и оснащен бесшумным бесщеточным электрическим двигателем с толкающим винтом. Это позволяет ему оставаться в воздухе в течение четырех часов, действовать на расстоянии 30-80 км (30 при переносном пульте управления, 80 и более при передвижном пункте управления) и на высоте до 5500 метров. Оптико-электронная стабилизированная полезная нагрузка, расположенная в носу БПЛА (STAMP), производится дочерней компанией Aeronautics Controp (Aeronautics принадлежит 51 процентов акций компании, в то время как Рафаэль обладает 49 процентами).

В зависимости от выполняемых задач, БПЛА может оснащаться полезной нагрузкой STAMP весом в 1200 грамм с дневной видеокамерой, термической или термической с изменяемым увеличением веса до 1.2 кг. Также существует возможность размещения мультисенсорной полезной нагрузки Controp M-STAMP с тем же весом в 1.2 кг несущей как CCD, так и тепловизор. Эта полезная нагрузка обеспечивает Orbiter расширенными режимами наблюдения, в том числе инерционным автоматическим сопровождением цели, удержанием наблюдения на определенных точке или координатах, сканированием, режимом видео мозаики и другими.

С 2014 года выпускается модернизированный вариант БПЛА - Orbiter 2b.  Он представляет собой мини-БПЛА на основе старой версии, ныне действующей в 20 странах мира. В компании говорят, что новый беспилотный летательный аппарат претерпел несколько модернизаций, самые основные – в коммуникационных системах, программном обеспечении и в том, на какие задачи он рассчитан. Orbiter 2b может летать без GPS от взлета до посадки, и выполнять свои боевые задачи преимущественно в будущей войне, когда у ряда стран появится возможность уничтожения или дезориентации GPS. БПЛА может работать в любых погодных условиях, имеет радиус действия до 75 километров и способен самоликвидироваться, если он выходит из строя на вражеской территории.






 ЛТХ:
Модификация   Orbiter 1   Orbiter 2
Размах крыла, м   2.20   3.00
Длина, м   1.00   1.00
Высота, м
Масса, кг
  полезной нагрузки   0.65-1.5   1.5
  максимальная взлетная   7   10.3
Тип двигателя   1 ЭД   1 ЭД Zanzottera 498Hs
Мощность, л.с.   1 х   1 х  44
Максимальная скорость, км/ч   140   130
Крейсерская скорость, км/ч   45-120   50-120
Радиус действия, км   15   30
Продолжительность полета, ч   1.5   4
Практический потолок   4572   5500


 Доп. информация :


  Фотографии:

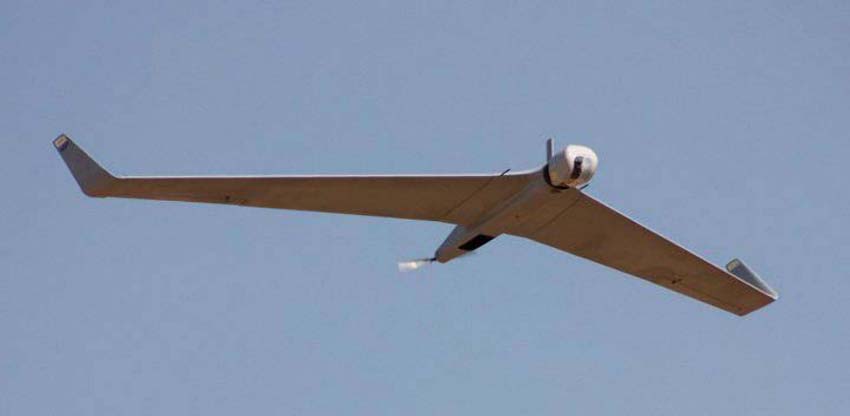

 Orbiter 1

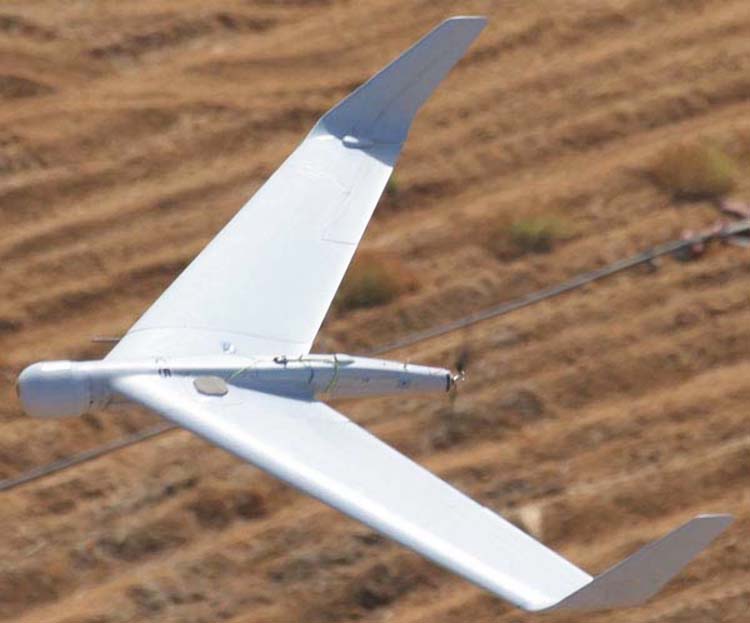

 Orbiter 1
 Orbiter 2

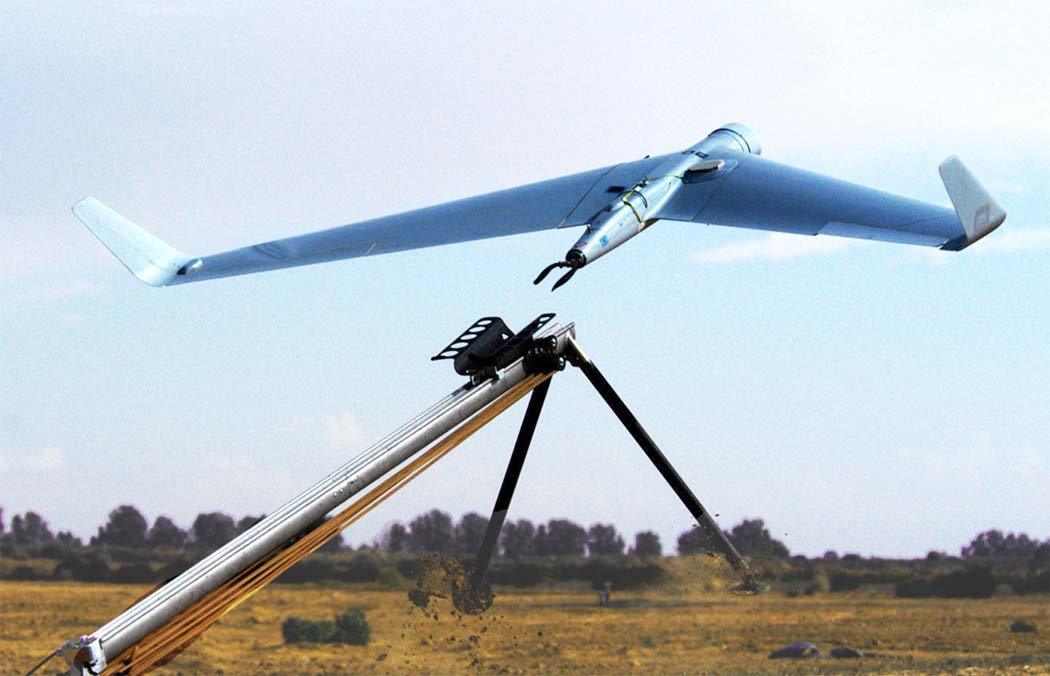

 Запуск Orbiter 2 с катапульты

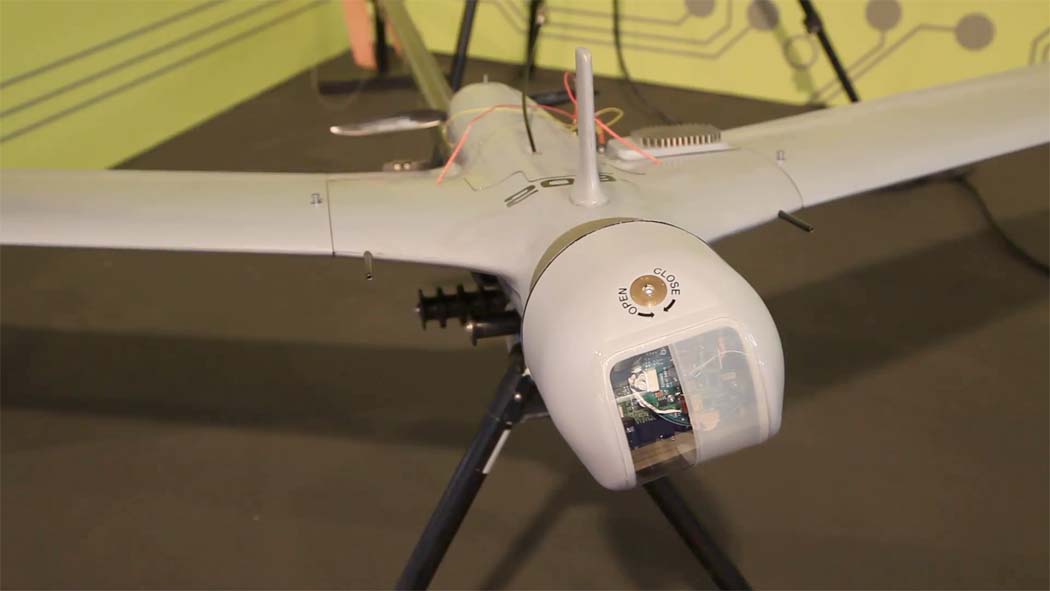

 Датчики Orbiter 2







Список источников:

Военное обозрение. БПЛА Orbiter
Aeronautics-sys.com. Orbiter 2
Israeli-weapons.com. Orbiter
