главная беспилотные аппараты
   Орлан-3

Разработчик: СТЦ
Страна: Россия
Первый полет: 2010
Тип: Многоцелевой БПЛА
  ЛТХ     Доп. информация






Комплекс беспилотной воздушной разведки и наблюдения с беспилотными летательными аппаратами (БЛА) "Орлан-3" разработан российским предприятием ООО "Специальный технологический центр" (СТЦ).

Беспилотный летательный аппарат "Орлан-3" предназначен для использования в качестве носителя при разработке специализированных авиационных комплексов для выполнения аэрофото- и видеосъемки панорамной и плановой, а также для других похожих задач.

Конструктивное исполнение с модульной архитектурой позволяет менять полезные нагрузки и варьировать состав бортового оборудования. Герметичное исполнение модуля системы управления и полезной нагрузки, выполненные из композитных материалов на основе арамидных тканей существенно продлевают срок службы дорогостоящего оборудования при регулярной эксплуатации.

Система Автоматического Управления АПС 2.2 обеспечивают управление бортовым оборудованием и аппаратурой полезной нагрузки при этом получаемые видео-фотоданные в сочетании с регистрацией параметров съемки значительно облегчают последующую обработку, а главное, позволяют автоматизировать процесс сшивки отдельных кадров при помощи программного обеспечения ТопоАксис.

Особенности:

  • Оперативная замена полезной нагрузки и состава бортового оборудования
  • Высокая устойчивость и хорошая управляемость
  • Использование в сложных метеоусловиях и с ограниченных площадок.
  • Размещение широкого спектра контрольно-измерительной аппаратуры внутри консолей крыла
  • Обеспечение видео- и фотосъемки в сочетании с регистрацией текущих параметров (координаты, высота, номер кадра и т.д.)
  • Наличие генератора на борту позволяет использовать активные нагрузки в течении всего полета
  • Одновременное управление до 4 БЛА
  • Любой БЛА может работать в качестве ретранслятора для остальных.

Высокая устойчивость и хорошая управляемость допускают использование БЛА "Орлан-3" в сложных метеоусловиях и с ограниченных площадок.

Компоновочная схема с силовой установкой на пилоне, наилучшим образом соответствует решаемым задачам и обеспечению безопасности персонала. Дополнительный объем внутри консолей крыла позволяет разместить на борту широкий спектр контрольно"измерительной аппаратуры.

Полезная нагрузка БПЛА "Орлан-3":

  1. Фотокамеры плановые

  2. Casio Exilim EX-Z8

  3. Casio Exilim Zoom EX-Z 1080

  4. Casio Exilim Zoom EX-Z 1200

  5. Сanon Ixus 990.

Видеокамеры:

  1. Плановые (Flir Photon 320, Flir Photon 640, BHV-558 EX)

  2. Курсовые (Flir Photon 320, Flir Photon 640, BHV-558 EX)

  3. Поворотные (Flir Photon 320, Flir Photon 640).






 ЛТХ:
Модификация   Орлан-3
Размах крыла, м   2.10
Длина, м   1.45
Высота, м   0.40
Масса, кг
  пустого
  максимальная взлетная   5.5
Тип двигателя   1 ДВС
Мощность, л.с.   1 х 1.3
Крейсерская скорость, км/ч   130
Практическая дальность, км
Радиус действия, км   50
Продолжительность полета, ч   2
Практический потолок, м   7000


 Доп. информация :


 Фотографии:

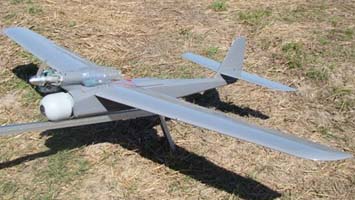

 Орлан-3

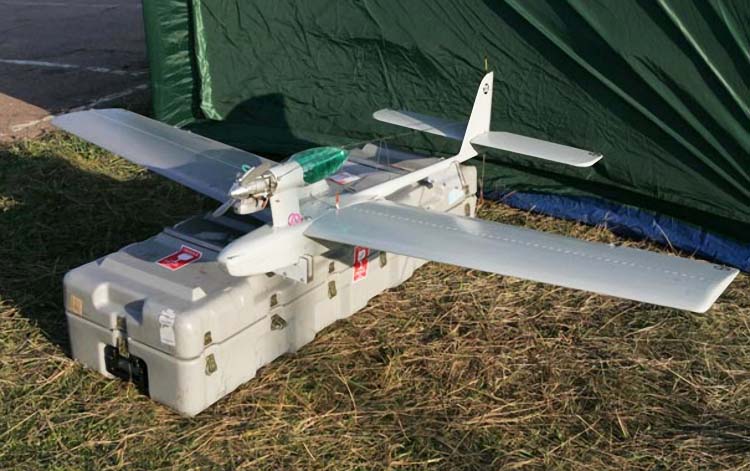

 Орлан-3

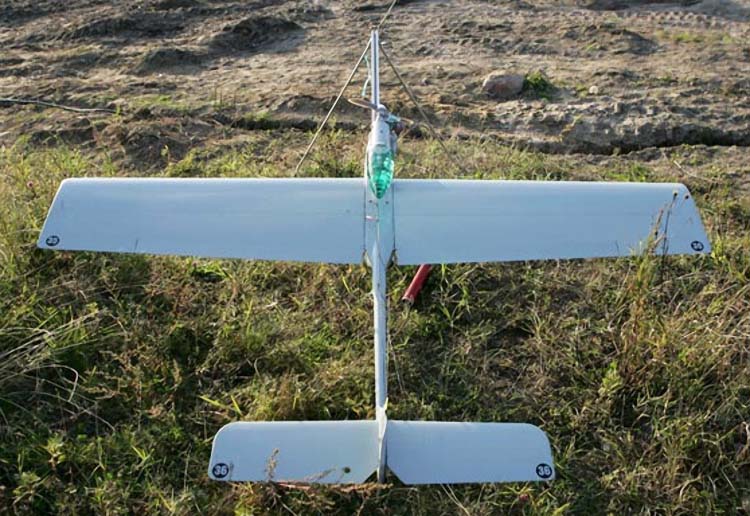

 Орлан-3 на пусковой катапульте

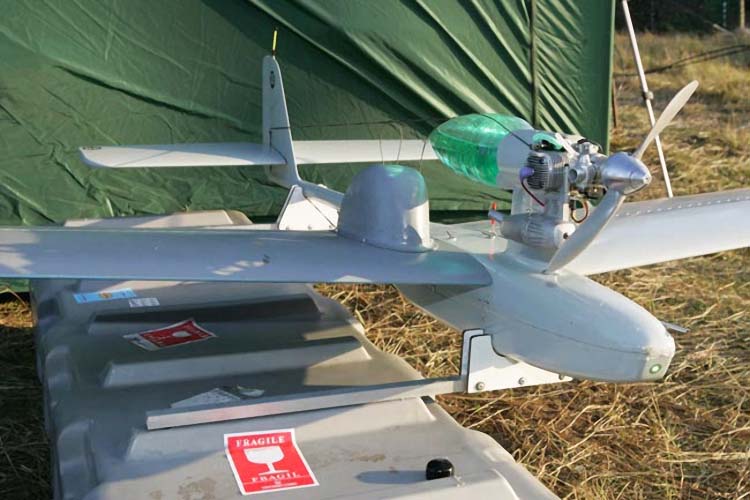

 Орлан-3

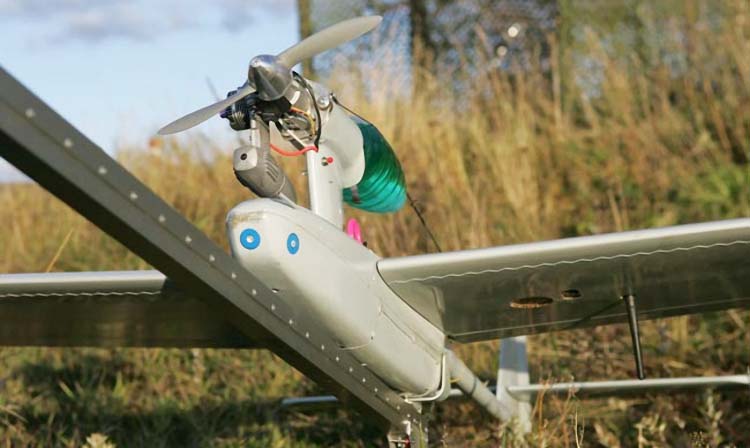

 Орлан-3

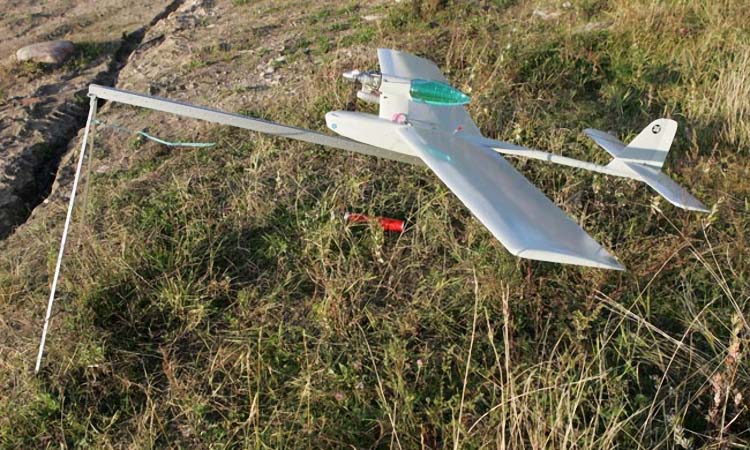

 Орлан-3 на пусковой катапульте

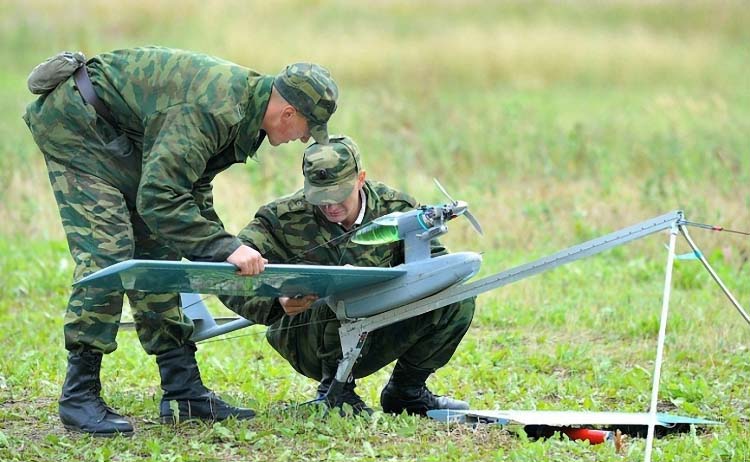

 Орлан-3 на воинских испытаниях







Список источников:

Bla-orlan.ru. Беспилотный летательный аппарат БПЛА "Орлан-3"
VPK.ru. Беспилотный летательный аппарат "Орлан-3"
Военный портал. Комплекс БЛА серии "Орлан"
